KV-32FX66K - Televize SONY - Bezplatný návod k obsluze

Typ produktu	Barevný televizor s plochou obrazovkou FD Trinitron
Značka	Sony
Model	KV-32FX66K
Úhlopříčka obrazovky	32 palců (přibližně 82 cm)
Barevný systém	PAL / SECAM, NTSC 3.58/4.43 (pouze video)
Vysílací systém	B/G/H, D/K
Rozsah kanálů	VHF: E2-E12; UHF: E21-E69; CATV: S1-S20; HYPER: S21-S41; D/K: R1-R12, R21-R69
Příkon	130 W (v pohotovostním režimu 0,3 W)
Rozměry (Š×V×H)	Přibližně 892 × 567 × 562 mm
Hmotnost	Přibližně 63 kg
Audio výkon	2 × 20 W (hudební), 2 × 10 W (RMS), subwoofer 30 W (hudební)/15 W (RMS)
Konektory	3 eurokonektory SCART (1: AV/RGB výstup; 2: AV/RGB výstup; 3: AV/S-Video/Smartlink), vstup S-Video (4pin), vstupy RCA video/audio, audio výstup RCA, výstup na sluchátka
Dálkový ovladač	RM-937 (s lokalizátorem pracujícím na frekvenci 434 MHz)
Funkce obrazu	100 Hz Digital Plus, PIP (obraz v obraze), Auto Format, Rotace obrazu, RGB centrování, Redukce šumu, Režimy obrazu (Osobní, Reportáž, Kino)
Zvukové funkce	BBE High Definition Sound System, Dolby Virtual, Automatická regulace hlasitosti, Dvojitý zvuk (stereo/mono/A/B)
Teletext	Fasttext, TOPtext, 250 paměťových stránek
Smartlink	Podpora pro přímé propojení s videorekordérem (přes eurokonektor 3)
Další funkce	Časovač vypnutí (až 4 hodiny), ACI (automatické ladění), ID kód dálkového ovladače, Jazyk/Země nabídky, Předvolba AV
Napájení	Střídavý proud 220–240 V, 50 Hz
Obsah balení	Dálkový ovladač RM-937, 3 baterie AA

Často kladené otázky - KV-32FX66K SONY

Jak provést první nastavení televizoru?

Při prvním zapnutí se na obrazovce objeví nabídka výběru jazyka. Pomocí tlačítek ▲/▼ vyberte jazyk, stiskněte OK. Poté vyberte zemi, upravte náklon obrazu, podle potřeby nastavte ID kód dálkového ovladače a spusťte Automatické ladění. Televizor automaticky najde a uloží všechny dostupné kanály.

Jak nastavit obraz?

Stiskněte MENU, vyberte Nastavení obrazu. Použijte ▲/▼ pro výběr parametru (Jas, Kontrast, Barevnost, Ostrost), poté ◄/► pro změnu. Pro rychlé přepnutí režimu obrazu stiskněte tlačítko Režim obrazu na dálkovém ovladači: k dispozici jsou Osobní, Reportáž, Kino.

Je možné k televizoru připojit další zařízení?

Ano, televizor je vybaven třemi eurokonektory SCART (vstup/výstup AV, RGB, S-Video), vstupem S-Video na předním panelu, dále vstupy RCA a výstupem na sluchátka. Pro přepnutí na externí zdroj stiskněte tlačítko Výběr vstupního signálu, dokud se neobjeví odpovídající symbol (1, 2, 3, 4).

Jak používat funkci PIP (obraz v obraze)?

Stiskněte tlačítko PIP na dálkovém ovladači. V rohu hlavní obrazovky se objeví malá obrazovka. Pro výběr zdroje PIP přejděte do nabídky Funkce → Vstupní signál PIP (lze vybrat AV1-AV4 nebo TV). Tlačítkem Prohození obrazovek lze prohodit velkou a malou obrazovku.

Proč je obraz nakloněný a jak to opravit?

Kvůli magnetickému poli Země může být obraz nakloněn. Přejděte do nabídky Nastavení → Podrobné nastavení → Rotace obrazu. Pomocí ◄/► upravte náklon od -5 do +5, poté stiskněte OK pro uložení.

Jak nastavit dálkový ovladač pro ovládání videorekordéru nebo DVD?

Několikrát stiskněte tlačítko Výběr zařízení, dokud se nerozsvítí VCR nebo DVD. Podržte žluté tlačítko asi 6 sekund, dokud nezačne blikat indikátor. Poté zadejte trojmístný kód z tabulky v návodu (např. pro Sony VHS: 301). Pokud je kód správný, rozsvítí se všechny tři indikátory. Zkontrolujte funkčnost.

Jak zapnout teletext a používat fasttext?

Vyberte kanál s teletextem a stiskněte tlačítko TELETEXT. Zadejte číslo stránky číselnými tlačítky. Pro fasttext použijte barevná tlačítka (červené, zelené, žluté, modré), když jsou zobrazena dole na obrazovce. Pro překrytí teletextu na obraz stiskněte ⭕.

Co dělat, když dálkový ovladač přestane fungovat?

Zkontrolujte, zda není dálkový ovladač zablokovaný (např. tlačítkem TV/DVD/VCR). Vyměňte baterie za nové (typ AA). Pokud dálkový ovladač s lokalizátorem při stisknutí tlačítka hledání nevydá zvuk, přejděte do nabídky Podrobné nastavení → ID kód dálkového ovladače a přiřaďte nový kód (0 až 9) podle návodu.

Jak vypnout zvuk přes externí reproduktory?

Připojte externí zesilovač k audio výstupům (RCA) na zadním panelu. Přejděte do nabídky Nastavení zvuku a v položce TV reproduktory vyberte Vypnuto. Hlasitost externích reproduktorů bude regulována tlačítky hlasitosti na dálkovém ovladači. Pro efekt Dolby Virtual umístěte reproduktory po stranách televizoru ve vzdálenosti ~50 cm.

Jak vyčistit obrazovku a kryt televizoru?

Odpojte televizor od sítě. Použijte měkký mírně vlhký hadřík namočený v čisté vodě. Nepoužívejte alkohol, benzín, abrazivní prášky ani aerosoly. Otřete obrazovku a kryt, poté nechte uschnout. Zabraňte vniknutí vlhkosti do televizoru.

NÁVOD K OBSLUZE KV-32FX66K SONY

rádiového zařízení s ustanoveními Nařízení vlády č. 426/2000 Sb., kterým se stanoví technické požadavky na rádiová a na telekomunikační koncová zařízení.

Dovozce: Sony Czech s.r.o.

Vinohradská 174, 130 00 Praha 3

IČO 49685864

tímto prohlašuje, že výrobek:

druh zařízení: barevný televizní přijímač s vyhledávací funkcí

typové označení: KV-32FX66K s dálkovým ovladačem RM-937

výrobní číslo:

(vyplní prodejce)

specifikace: TV přijímač a dálkový ovladač obsahující RF vysílací modul

výrobce: Sony Manufacturing Co., Pencoed, Velká Británie - nebo alternativně

Sony Espana, Barcelona Plant, Barcelona, Španělsko

pásmo přeladitelnosti: není stanoveno

vf výkon třída 8, nižší než 10 mW ERP

pásmo pracovních

kmitočtů: 433,050 – 434,790 MHz, jmenovitě 434,049 MHz

kanálová rozteč: není stanovena

druh modulace: nosná bez modulace

účel použití: běžné použití v domácnosti či běžném kancelářském prostředí

splňuje požadavky Generální licence Českého telekomunikačního úřadu č. GL – 30/R/2000, dále splňuje požadavky těchto norem a předpisů, příslušných pro daný druh zařízení:

rádiové parametry: ČSN EN 301489-1, ČSN EN 301489-3, ČSN EN 300220-3

EMC: ČSN EN 55013+A12+A14, ČSN EN 55020+A12+A13+A14, ČSN EN 61000-3-2, ČSN EN 61000-3-3

elektrická bezpečnost: ČSN EN 60065

a že je bezpečný za podmínek použití uvedených v tomto Prohlášení a v Návodu k obsluze k tomuto výrobku. Shoda byla posouzena v souladu s § 3, bod 1, písm. b), přiloha 3, Nařízení vlády č. 426/2000 Sb., kterým se stanoví technické požadavky na rádiová a na telekomunikační koncová zařízení.

Prohlášení o shodě je vydáváno na základě těchto podkladů:

Zkušební protokol č. 20020946 vydaný akreditovanou laboratoří Sony Intl., PCE, Stuttgart, Německo.

CB test certificate a report BEAB Ref:CTV 4722 vydaný BEAB Guilford, Velká Britanie.

EMC test report ID No.020401 vydaný Sony Corporation, EMC Lab, Pencoed, Velká Britanie.

Toto prohlášení je vydáno na výhradní odpovědnost dovozce.

V Praze dne 14.5.2002 ing.Vladimír Doležal v.r.

ředitel pro servis a techniku

Introduction

Děkujeme Vám, že jste si vybrali televizor Sony s plochou obrazovkou FD Trinitron.

Před použitím televizoru si pozorně přečtěte tento návod k obsluze a zachovejte ho pro budoucí informaci.

- Znaky, které užíváme v tomto návodu k obsluze:

• Ziležitá informace.

- informace o funkci.

•1,2... Posloupnost ovládacích kroků.

- Šedá výplň tlačítek dálkového ovladače označuje tlačítka, která je nutno/možno stisknout v tomto kroku.

- Informace o výsledku pokynů.

Obsah

Úvod .... 3

Bezpečnostní opatření......4

Všeobecný popis

Všeobecný přehled tlačítek dálkového ovladače....5

Všeobecný přehled tlačítek televizoru 6

Instalace

Vložení baterií do dálkového ovladače 6

Připojení antény a videa 6

První zapojení televizoru

Zapnutí a automatické naladění TV 7

Režim menu na obrazovce

Úvod a použití různých menu....10

Průvodce po menu:

Nastavení Obrazu....10

Nastavení zvuku....11

Časovač Vypnutí 12

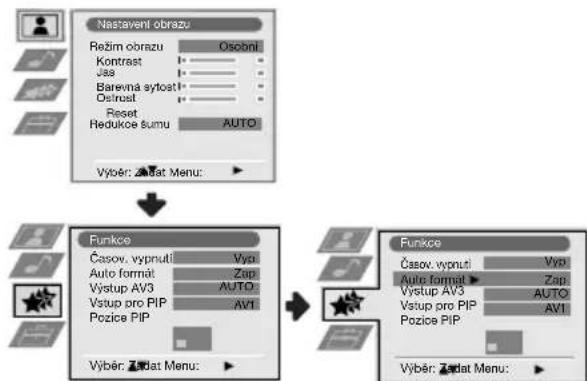

Autoformát 12

Výstup AV3 13

Vstup pro PIP 13

Pozice PIP....14

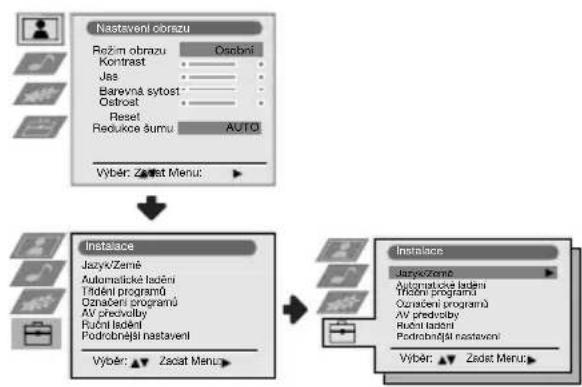

Jazyk/Země 14

Automatické Ladění 14

Třídění Programů 15

Označení programů 15

AV predvolby 15

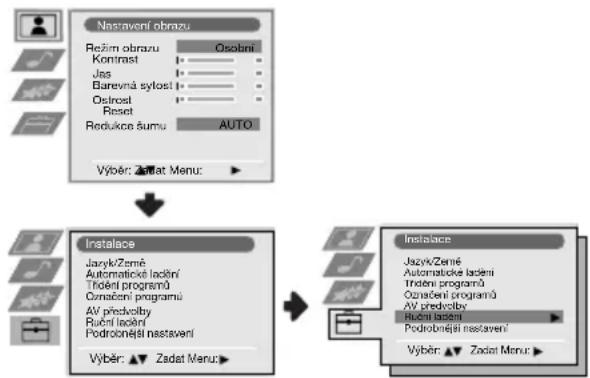

Ruční Ladění......16

Otočení Obrazu 17

RGB centrování....17

Identifikátor Dálkového Ovladače....17

Teletext....18

NexTView 19

Doplňkové informace

Připojení přídavných zařízení......21

Použití přídavných zařízení 22

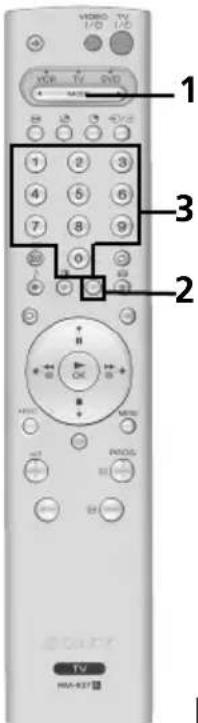

Instalace dálkového ovládání pro DVD nebo video 23

Technické údaje....24

Řešení problémů 25

Bezpečnostní opatření

Tento televizor pracuje pouze s napětím 220-240 V. V případě zapojení příli mnoha spotřebičů do jedné el. zásuvky může dolít k úrazu el. proudem či požáru.	Z bezpečnostních důvodů a z důvodů ochrany životního prostředí doporučujeme neponechávat televizor v pohotovostním stavu pokud není del i dobu používán. V tomto případě odpojte televizor z el. sitě.	Nevkládejte žádné předměty do televizoru, rovněž do televizoru nelijte jakoukoliv tekutinu. V případě, že se tak stane at’ již úmyslně či neúmyslně televizor nezapínejte a sdělte tuto skute čnost nejbližšimu autorizovanému servisu SONY, který odborně televizor prověří.
Neotevírejte zadní kryt televizoru. Toto přenechte pouze kvalifikovaným odborníkům z autorizovaných servisů SONY.	Nedotýkejte se během bouřky jakékoliv časti el. přívodního kabelu ani anténního kabelu.	Nevystavujte televizor dešti a vlhku, předejdete tak případnému úrazu el. proudem.
Nezakrývejte ventilační otvory televizoru. Nechte kolem televizoru alespoň 10 cm prostoru pro ventilaci vzduchu.	Neumisť ujte televizor na horká, mokrá či extrémněprašná místa. Přístroj nesmí být vystaven mechanickým vibracím.	Hořlavé látky, či otevřený oheň (svíčka) neumisť ujte v těsné blizkosti televizoru.
istěte obrazovku a plastový kryt televize pouze jemnou, lehce navlhčenou látkou. Nepoužívejte žádné materiály s povrchovou úpravou určenou k broušení, nepoužívejte alkalické čistíče, čistící a brusné pasty, rozpouštědla jako je líh, benzín, či ředidlo. Rovněž nedoporučujeme používat antistatický spray. Z bezpečnostních důvodů, před mytím odpojte TV od el. proudu.	Při vytahování el. přívodního kabelu tahejte pouze za zástrčku, netahejte za kabel.	Abyste nepoškodili el. přívodní kabel nepokládejte na něj žádné těžké předměty . Doporučujeme přebytečnou část el. přívodního kabelu navinout kolem háčků na zadní straně televizoru.
Televizor postavte vždy na stabilní a bezpečný stolek. Nedovolte dětem aby na televizor lezli, sedali si na něj, či si na něm hráli.Při manipulaci napokládejte televizor na bočni ani na čelní stranu.	Před manipulací vypojte televizor z el. sitě. Při manipulaci postupujte opatrně abyste televizor nepoškodili. Pokud vám televizor upadl, či byl jiným způsobem poškozen nechte ho prověřit odborným pracovníkem autorizovaného servisu SONY.	Nezakrývejte ventilační otvory televizoru novinami, časopisy ani záclonami a závěsy.

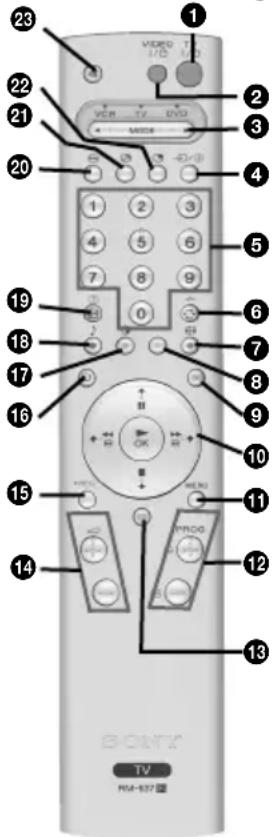

Všeobecný přehled tlačítek dálkového ovladače

Dočasné vypnutí televizoru: Stisknutím tlačítka se televize dočasně vypne (indikátor pohotovostního stavu da televizi se rozsvítí). Opětovným stisknutím tlačítka televizor opět zapnete.
Doporučujeme televizor vypnout úplně, pokud se nepoužívá - šetří se tím energie. Televizor se automaticky vypne do pohotovostního režimu, jestliže po dobu 15 minut nedostává televizní signál a není stisknuto žádné tlačítko.

② Zapnutí/Vypnutí video nebo DVD: Stisknutím zapnete nebo vypnete video nebo DVD.

③ Selektor zařízení: S tímto dálkovým ovladačem můžete ovládat nejen televizor, ale také hlavní funkce Vašeho DVD nebo video. Zapněte to zařízení, které chcete ovládat a poté opakovaně tiskněte toto tlačítko pro volbu DVD, TV nebo VCR (pro video). Ve zvolené pozici se na chvíli rozsvítí zelené světlo.

Před prvním použití dálkového ovladače pro ovládání DVD nebo video, bude třeba provést jeho instalaci v závislosti na značce Vašeho zařízení. K tomu je třeba postupovat tak, jak je popsáno v kapitole “Instalace dálkového ovládání pro DVD nebo video” na straně 23.

④ Volba vstupního signálu: Tiskněte jej opakovaně, až se na obrazovce objeví znaménko zvoleného vstupního signálu.

5 Tlačítko pro výběr programů: Jestliže je selektor zařízení v pozici TV nebo VCR (video), stiskněte jej pro volbu kanálů. Pokud chcete zvolit program s dvoumístným číslem, stiskněte druhou číslici po dobu menší než 2,5 vteřiny.

⑥ a) Jestliže je selektor zařízení v pozici TV: Stisknutím vyvoláte kanál, který jste naposledy sledovali po dobu delší než 5 sekund.

b) Jestliže je selektor zařízení v pozici VCR: Jestliže používáte video Sony a chcete zvolit program s dvoumístným číslem, např. 23, nejdříve stiskněte -/--, a následovně tlačítka 2 a 3.

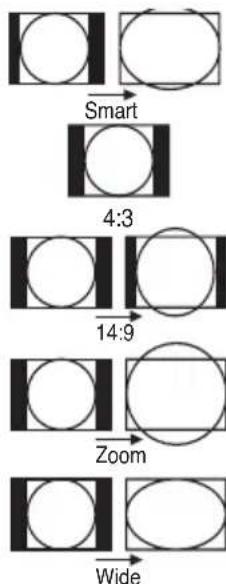

⑦ Výběr formátu zobrazení: Stiskněte opakovaně toto tlačítko, abyste změnili formát obrazu. Další podrobnosti najdete v kapitole “Autoformát” na straně 12.

⑧ Toto tlačítko lze použít pouze v režimu teletextu.
⑨ Výběr z teletextu: Stisknutím se zobrazí teletext.
⑩ Joystick:

a) Jestliže je selektor zařízení v pozici TV: - Je-li MENU zobrazeno, používejte tato tlačítka pro přesun po různých menu. Obsáhlejší informace najdete v kapitole “Úvod a použití různých menu” na straně 10.
- Pokud není MENU zobrazeno, stisknutím OK se zobrazí přehled naladěných kanálů. Stisknutím nebo zvolte požadovaný kanál (televizní stanici), po stisknutí OK jej můžete sledovat.

b) Jestliže je selektor zařízení v pozici VCR (video) nebo DVD:

Používejte tato tlačítka pro ovládání hlavních funkcí videa nebo DVD.

11 Zapojení režimu menu: Stiskněte jej a menu se objeví na obrazovce. Opětovným stisknutím se vypne a objeví se normální obrazovka.

⑫ Volba kanálů: Stiskněte pro volbu předchozího nebo následujícího kanálu.

13 NexTView: Obsáhlejší informaci najdete v kapitole “NexTView” na straně 19.

14 Nastavení hlasitosti: Stisknutím se nastaví hlasitost televizoru.

15 Tlačitko pro nahrávání: Jestliže je selektor zařízení v pozici VCR, stisknutí tohoto programu Vám umožní nahrávat programy.

16 Volba TV režimu: Stisknutím se vypne PIP, teletext nebo vstup do video.

⑰ Výběr specifického obrazu: Opakovaným stisknutím nastavíte specifický obraz.

18 Volba zvukového efektu: Opakovaným stisknutím tohoto tlačítka lze změnit zvukový efekt.

19 Zobrazení informace na obrazovce: Stiskněte tlačitko a na obrazovce se objeví veškeré údaje. Opětovným stisknutím tyto informace z obrazovky zmizí.

20 Zmrazení obrazu: Stiskněte toto tlačítko, abyste znehybnili televizní obraz. Obrazovka se rozdělí na dvě části. Nalevo bude normální obraz a napravo znehybněný. Abyste se vrátili k normálnímu televiznímu obrazu, stiskněte znovu toto tlačítko.

21 Záměna obrazovek: Se zapnutou funkcí "PIP" stiskněte toto tlačítko pro vzájemnou záměnu obou obrazovek.

22 PIP (z angličtiny "Picture in Picture" =Obraz uvnitř obrazu): Stiskněte toto tlačítko a v jednom z rohů hlavní obrazovky se objeví jedna malá obrazovka s obrazem (režim PIP). Opětovným stisknutím režim PIP zmizí. Pro volbu vnějšího vstupu, který si přejete sledovat na malé obrazovce, podrobnější informace najdete v kapitole "Vstup pro PIP" na straně 13.

23 Vypnutí zvuku: Pokud chcete zvuk vypnout, stiskněte tlačítko. Zvuk se zapne opětovným stisknutím

Kromě těchto funkcí televizoru, všechna barevná tlačítka se používají také pro teletext. Obsáhlejší informace je popsána v kapitole "Teletext" tohoto návodu k obsluze na straně 18.

Všeobecný přehled tlačítek televizoru

Vložení baterií do dálkového ovladače

Zkontrolujte, jestli jsou poskytnuté baterie ve správné pozici.

Berte ohled na životní prostředí a použitých baterií se zbavujte způsobem, který životní prostředí nepoškozuje - odhazujte je do kontejnerů k tomu určených.

Připojení antény a videa

Přípojné kabely se nedodávají.

Připojení pomocí konektoru typu Euro záleží na Vaší volbě.

Obsáhlejší informace o připojení videa najdete v kapitole “Připojení přídavných zařízení” v tomto návodu k obsluze.

Zapnutí a automatické naladění TV

Po prvním zapnutí televizoru se na obrazovce objeví sekvence menu, pomocí kterých budete moci:

1) zvolit jazyk menu; 2) zvolit zemi, ve které si přejete používat televizor; 3) seřídit nakloněný obraz, 4) určit identifikační číslo na svém dálkovém ovladači, 5) hledat a automaticky ukládat všechny kanály (televizní stanice), které jsou k dispozici a 6) změnit pořadí, ve kterém se kanály (televizní stanice) objeví na obrazovce.

Pokud časem budete chtít změnit jakékoliv z těchto seřízení, proved'te příslušnou volbu v (menu Instalace), nebo stiskněte tlačítko přio inicializaci televizoru.

1 Zapojte televizor do elektrické sítě (220-240 V AC, 50Hz). Při prvním zapojení televizoru by se měl televizor automaticky zapnout. Pokud tomu tak není, stiskněte tlačítko zapnuto / vypnuto ☑ ha čelní části televizoru, aby se zapnul. Po prvním zapnutí televizoru se na obrazovce automaticky objeví menu Language (Jazyk).

2 Stiskněte tlačítko nebo dálkového ovladače pro volbu jazyka a poté stiskněte tlačítko OK pro potvrzení volby. Od této chvíle veškerá menu se objeví ve zvoleném jazyce.

3 Na obrazovce se automaticky objeví menu Země. Stiskněte tlačítko nebo pro volbu země, ve které chcete používat televizor a poté stiskněte tlačítko OK pro potvrzení volby.

• Jestliže v seznamu není ta země, ve které budete používat televizor, místo země zvolte “-”.
• Pokud se vaše země neobjeví v nabídce pro instalaci, doporučujeme použít nastavení pro Rusko. Tímto nastavením předejdete chybnému zobrazování znaků a písmen charakteristických pro váš jazyk v teletextu.

pokračuje ...

4 Vzhledem k zemskému magnetismu se může stát, že se obraz nakloní. V tomto případě ho můžete seřidit použitím funkce Otočení obrazu.

a) Pokud toho není třeba, stiskněte OK pro volbu Není potřeba.
b) Pokud toho je třeba, stiskněte nebo pro velbu Upravit ted' a stiskněte OK. Poté upravte nakloněný obraz seřizováním v rozmezí od -5 do +5, pomocí tlačítek nebo . Nakonec stiskněte OK pro jeho uložení.

5 Aby nedošlo k případným interferencím s jinými lokalizátory, když stisknete na televizoru tlačítko pro lokalizátor dálkového ovladače, můžete si na dálkovém ovladači tohoto televizoru určit identifikační kód (číslo).

a) Jestliže si nechcete určit žádný identifikační kód, stiskněte OK, abyste zvolili Ne.
b) Jestliže chcete zvolit identifikační číslo, stiskněte pro volbu Ano a pak OK. Potom zvolte jednomístné číslo pomocí tlačítek s číslicemi (0-9) a stiskněte OK pro uložení do paměti.

Dálkový ovladač začne vydávat zvuk. Stiskněte OK, abyste jej zastavili.

Po každé, když budete vyměňovat baterie v dálkovém ovladači, musíte znovu určit identifikační číslo.

Nakonec stiskněte OK, abyste pokračovali v procesu.

6 Menu Automatické Ladění se objeví na obrazovce. Stiskněte tlačítko OK pro volbu Ano.

7 Televizor začne automaticky ladit a ukládat všechny kanály (televizní stanice), které jsou k dispozici.

Tento proces může trvat několik minut. Mějte proto trpělivost a po dobu trvání procesu ladění nestiskněte žádné tlačítko, proces by se neuskutečnil.

V některých zemích instaluje všechny kanály automaticky televizní vysílač. (systém ACI). V tom případě samotný vysílač zašle menu, ve kterém si musíte zvolit své město tak, že stisknete tlačítko nebo a OK, abyste kanály uložili do paměti.

Jestliže po vykonání automatického ladění televizor nenašel žádný kanál (televizní stanici), na obrazovce se objeví zpráva, která Vás žádá, abyste zapojili anténu. Při zapojení antény postupujte tak, jak je uvedeno na str.6 tohoto návodu a poté stiskněte OK. Proces automatického ladění se obnoví.

8

mile televizor ukončil ladění a uložil všechny kanály (televizní stanice), na obrazovce se automaticky objeví menu Třídění programů, pomocí kterého můžete změnit pořadí, ve kterém se kanály objeví na obrazovce.

a) Nechcete-li změnit toto pořadí kanálů, přejděte na bod č. 9.

b) Chcete-li změnit pořadí kanálů:

1 Stiskněte tlačítko nebo pro volbu čísla programu s kanálem (televizní stanici), jehož pozici chcete změnit a následovně stiskněte .
2 Stiskněte nebo pro celbu nového čísla programu, ve kterém si přejete uložit zvolený kanál (televizní stanici), a následovně stiskněte OK.
3 Zopakujte body b)1 a b)2, chcete-li změnit pořadí dalších televizních kanálů.

9 Stiskněte tlačítko MENU a menu zmizí z obrazovky.

Televizor je připraven k funkci.

Úvod a použití různých menu

Tento televizor používá na obrazovce systém menu a tím Vám ukazuje různé operace. Pro přesun po menu používejte tlačítka dálkového ovladače, která jsou následovně popsána:

1 Stiskněte tlačítko MENU a na obrazovce se objeví první stupeň menu.

2 • Pro zvýraznění žádaného menu nebo funkce, stiskněte tlačítko nebo.

• Pro vstup do zvoleného menu nebo funkce, stiskněte
- Pro návrat do předchozího menu nebo funkce, stiskněte.
- Pro změnu nastavení zvolené funkce, stiskněte

- Pro potvrzení a uložení Vaší volby, stiskněte OK.

3 Stiskněte tlačítko MENU a menu zmizí z obrazovky.

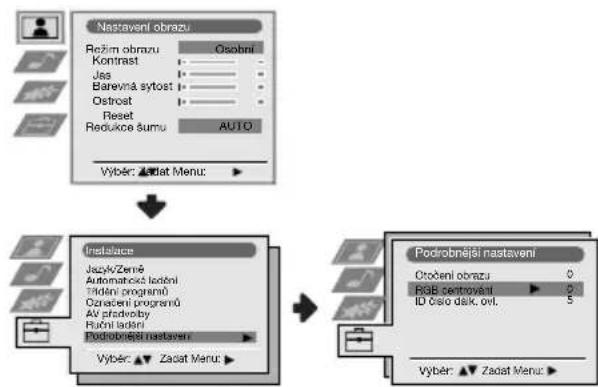

Průvodce po menu

Menu "Nastavení obrazu" slouží k úpravě nebo seřízení obrazu.

K tomu je třeba: po zvolení funkce, kterou si přejete změnit, stiskněte tlačitko Poté opakovaně stiskněte ↗ ↗ rebo pro změnu nastavení a nakonec stiskněte OK pro jeho uložení.

- Toto menu Vám také umožní změnit specifický obraz podle toho, jaký program sledujete:

Režim obrazu

Přímý přenos (používejte pro pořady v přímém přenosu, DVD a při použití Set Top Boxů).
↓ Osobní (pro osobní požadavky).
↓ Film (pro filmy).

• Jas, Barevná Sytost a Ostrost jsou možné změnit pouze v případě, že změníte specifický obraz v režimu “Osobní”.
• Odstín je dostupný pouze pro systém NTSC (např. videokazety z USA).
• Pro obnovení továrního nastavení obrazu, zvolte Reset a stiskněte tlačitko OK.
• Volba "Redukce šumu" je nastavena v režimu "AUTO", aby se automaticky zmenšil šum, který vzníká, jestlíže je prénášen obraz pri slabém televizním signálu. Jestliže chcete tuto funkci zrušit, zvolte "Vyp" místo "AUTO".

pokračuje ...

ČASOVAČ VYPNUTÍ

Funkce “Časov. vypnutí” v režimu menu “Funkce”, Vám umožní zvolit interval, po jehož uplynutí televizor automaticky přejde do režimu dočasného vypnutí (pohotovostní režim).

K tomu je třeba: po zvolení funkce, stiskněte tlačítko Poté stiskněte nebb pro volbu časového intervalu (max. 4 hodiny).

• Chcete-li vidět čas zbývající do vypnutí, zatímco sledujete televizor, stiskněte tlačítko i+ .
• Minutu před tím, než televizor přejde do režimu dočasného vypnutí, zbývající čas se objeví na obrazovce.

AUTOFORMÁT

Volba "Auto formát" v rámci menu "Funkce" umožňuje, že televizor mění automaticky druh formátu obrazu.

K tomu je třeba postupovat následovně: po nastavení volby, stiskněte Dále stiskněte nebo abyste zvolili Zap (pokud si přejete, aby televizor měnil formát obrazu automaticky podle signálu vysílače) nebo zvolte Vyp (pokud si chcete volit formát obrazu del svého přání a vkusu). Nakonec stiskněte OK, abyste volbu uložili do paměti.

At' jste zvolili "Zap" či "Vyp" ve volbě "Auto formát", stále máte možnost měnit druh formátu obrazu, když stisknete opakovaně tlačítko na dálkovém ovladači.

Můžete volit mezi níže uvedenými formáty:

Smart: Imitace horizontální obrazovky pro vysílání 4:3.

4:3: Velikost konvenčního obrazu: Vizualizace kompletního obrazu.

14:9: Druh obrazu, který se pohybuje v rozmezí mezi formáty 4:3 a 16:9.

Zoom: Formát horizontální obrazovky pro videofilmy.

Wide: Pro vysílaní 16:9.

Ve formátech "Smart", "Zoom" a "14:9" se objeví obrazovka v horní i dolní části zkrácená. Stiskněte rebo, abyste zregulovali polohu obrazu na obrazovce (např. při čtení titulků).

Funkce "Výstup AV3", v režimu menu "Funkce", Vám umožní zvolit vnější výstup konektoru typu Euro 37-3, abyste z tohoto Eurokonektoru mohli nahrát jakýkoliv signál pocházející z televizoru, nebo z jiného vnějšího zařízení připojeného k Eurokonektorůn 1/1 nebo 2/2, nebo ke konektorům 4 nebo 4 a 4 na ovládacím čelním panelu.

Má-li Váš videorekordér k dispozici Smartlink, tento postup není třeba.

V tomoto případě je třeba: po zvolení funkce, stiskněte tlačítko . Poté stiskněte neb pro volbu požadovaného výstupního signálu TV, AV1, AV2, AV4, YC4 nebo AUTO

Pokud zvolíte funkci AUTO, výstupní signál bude vždy stejný jako ten, který se objeví na televizní obrazovce.
Máte-li připojený dekodér ke konektoru typu Euro 3/ s 3, nebo k videu připojenému k tomuto Eurokonektoru, nezapomeňte znovu zvolit "Výstup AV3" v režimu "AUTO" nebo "TV" pro jeho správnou dekodifikaci.

VSTUP PRO PIP

Volba funkce "Vstup pro PIP" v režimu menu "Funkce" Vám umožní zvolit vnější vstup, který si přejete sledovat na obrazovce "PIP".

K tomu je třeba: po zvolení funkce stiskněte tlačítko . Poté opakovaně stiskněte nebo pro volbu vnějšího vstupu, který si přejete: AV1, AV2, AV3, AV4 nebo TV. Nakonec stiskněte OK pro jeho uložení.

Aby se zobrazil zvolený vnější vstup na obrazovce "PIP", stiskněte tlačítko na dálkovém ovladači.

Stisknutím tlačítka na dálkovém ovladači lze vzájemně zaměnit obě obrazovky.

pokračuje ...

Volba funkce "Pozice PIP" v režimu menu "Funkce" Vám umožní změnit pozici obrazovky "PIP".

K tomu je třeba: po zvolení funkce si vyberete požadovanou pozici stisknutím tlačítka ,♥, ♦ebo . Nakonec stisknete tlačítko OK pro její uložení.

JAZYK/ZEMĚ

Funkce "Jazyk/Země" v režimu menu "Instalace" slouží k volbě jazyka, ve kterém chcete, aby se na obrazovce objevily menu. Také Vám umožní zvolit zemi, ve které si přejete televizor používat.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko . Poté postupujte tak, jak je popsáno v kapitole "Zapnutí a automatické naladění TV", v bodě 2 a 3 na straně 7.

AUTOMATICKÉ LADĚNÍ

Funkce "Automatické ladění" v režimu menu "Instalace" slouží k tomu, aby televizor hledal a uložil do paměti veškeré kanály (televizní stanice), které jsou k dispozici.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko. Poté postupujte tak, jak je popsáno v kapitole "Zapnutí a automatické naladění TV", v bodě 6 a 7 na straně 8.

pokračuje ...

TRÍDĚNÍ PROGRAMŮ

Funkce "Třídění programů" v režimu menu "Instalace" slouží ke změně pořadí, ve kterém se kanály (televizní stanice) objeví na obrazovce.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko. Poté postupujte tak, jak je popsáno v kapitole "Zapnutí a automatické naladění TV", v bodě 8b) na straně 9.

OZNAČENÍ PROGRAMŮ

Funkce "Označení programů", v režimu menu "Instalace", Vám umožní přidělit jméno kanálu, maximálně o pěti znacích.

K tomu je třeba:

1 Po zvolení funkce, stiskněte tlačítko poté stiskněte nebo pro volbu čísla programu, který chcete pojmenovat.

2 Stiskněte .Vyznačením prvního znaku ve sloupci Etiqueta, stiskněte tlačitko nebo pro volbu jednoho písmene, čísla, nebo “-” pro mezeru a poté stiskněte pro potvrzení tohoto znaku. Zbývající čtyři znaky zvolte stejným způsobem. Nakonec stiskněte OK pro jejich uložení.

AV PŘEDVOLBY

Funkce "AV předvolby", v režimu menu "Instalace", Vám umožní přidělit jméno vnějšímu zařízení připojenému k tomuto televizoru.

K tomu je třeba:

1 Po zvolení funkce, stiskněte tlačitko poté stiskněte robo pro volbu vnějšího vstupu, který chcete pojmenovat (AV1, AV2, a AV3 pro prídavná zařízení prípojená ke konektorům typu Euro na zadní části televizoru a AV4 pro konektory na ovládacím čelním panelu). Poté stiskněte.

2 Ve sloupci "Název" se automaticky objeví předurčené jméno:

a) Chcete-li použít jedno z těchto předurčených jmen (CABLE, GAME, CAM, DVD, VIDEO nebo SAT), stiskněte tlačítko nebo pro volbu jednoho z nich a nakonec stiskněte OK pro jeho uložení.

b) Chcete-li přidělit Vámi určené jméno, zvolte Editar a stiskněte . Poté, vyznačením prvního znaku, stiskněte nebo pro volbu jednoho písmene, čísla, nebo “-” pro mezeru a stiskněte pro potvrzení tohoto znaku. Zbývající čtyři znaky zvolte stejným způsobem a nakonec stiskněte OK pro jejich uložení.

RUČNÍ LADĚNÍ

Funkce “Ruční Ladění” v režimu menu “Instalace” slouží pro:

a) Postupné ladění kanálů (televizních stanic) v pořadí programu, které si přejete, nebo postupné ladění video vstupu. K tomu je třeba:

1 Po zvolení funkce "Ruční Ladění", stiskněte tlačítko ✦ S vyznačenou položkou Program stiskněte ✦ a poté stiskněte ✦ nebo ✦ pro volbu čísla programu (pozice), na kterém si přejete naladit televizní stanici nebo kanál videa (pro kanál videa Vám doporučujeme vybrat číslo programu "0"). Stiskněte tlačítko ✦

2 Dostupnost následující funkce závisí na volbě země v režimu menu «Jazyk/Země».

Po zvolení funkce Systém, stiskněte tlačítko , a poté stiskněte nebo pro volbu systému televizní stanice (B/G pro Západní Evropu nebo D/K pro Východní Evropu) Stiskněte

3 Po zvolení funkce Kanál, stiskněte tlačítko ➔ a poté stiskněte ➔ nebo ➔ pro volbu typu kanálu ("C" pro pozemní vysílání nebo "S" pro kabelové vysílání). Stiskněte tlačítko ➔ . Posléze stiskněte číselná tlačítka pro zavedení čísla kanálu televizní stanice nebo znaménka kanálu videa.

Neznáte-li číslo kanálu, hledejte ho stisknutím tlačítka rebo. Až najdete kanál, který chcete uložit, stiskněte dvakrát tlačítko OK.

Zopakujte všechny tyto body pro naladění a uložení ostatních kanálů.

b) Přidělit jméno kanálu, maximálně o pěti znacích.

K tomu je třeba: vyznačením funkce Program, stiskněte tlačítko PROG + nebo -, až se objeví číslo programu, který chcete pojmenovat. Po té, až se objeví na obrazovce, zvolte funkci Pojmenování a následovně stiskněte tlačítko . Stiskněte nebo pro volku jednoho písmene, čísla nebo “-” pro mezeru a stiskněte pro potvrzení tohoto znaku.

Zbývající čtyři znaky zvolte stejným způsobem. Po zvolení všech znaků, stiskněte dvakrát tlačítko OK pro jejich uložení.

c) Dokonce i v případě, že je normálně zapojeno jemné automatické ladění kanálů (AFT), můžeme obraz ručně doladit (jestliže je nejasný) a dosáhnout jeho zlepšení.

K tomu je třeba: zatímco sledujete kanál (televizní stanici), ve kterém chcete provést jemné naladění, zvolte funkci AFT, a poté stiskněte tlačítko. Stiskněte nebb pro doladění úrovně frekvence kanálu v rozmezí od -15 do +15. Nakonec stiskněte dvakrát tlačítko OK a tímto se nové doladění uloží do paměti.

d) Vynechat čísla programů, které si nepřejete sledovat a tím je přeskočit při jejich výběru pomocí tlačítek PROG +/-.

K tomu je třeba: vyznačením funkce Program, stiskněte tlačítko PROG + nebo -, až se objeví číslo programu, který chcete vynechat. Po té, až se objeví na obrazovce, zvolte funkci Přeskočit a následovně stiskněte tlačítko . Stiskněte neb pro volou Ano a nakonec stiskněte dvakrát tlačítko OK pro jeho uložení.

Jestliže časem chcete opět používat číslo vynechaného programu, postupujte tak, jak je výše uvedeno, ale místo "Ano" zvolte "Ne".

e) Použitím dekodéru připojeného ke konektoru typu Euro 3/3, nebo přes video připojené ke zmíněnému Eurokonektoru, Vám tato funkce umožní sledovat a správně nahrát kodifikovaný kanál.

Dostupnost následující funkce závisí na volbě země v režimu menu “Jazyk/Země”.

K tomu je třeba: po zvolení funkce Dekodér, stiskněte tlačítko Poté stiskněte nebb pro volbu Zap. Nakonec stiskněte dvakrát OK pro její uložení.

Jestliže časem budete chtít tuto funkci zrušit, postupujte, jak je výše uvedeno, ale zvolte znovu "Vyp" místo "Zap".

OTOČENÍ OBRAZU

Vzhledem k zemské přitažlivosti se může stát, že se obraz nakloní. V tomto případě ho můžete upravit použitím funkce "Otočení obrazu" v režimu menu "Prodrobnější nastavení".

K tomu je třeba: po zvolení funkce, stiskněte tlačítko Poté stiskněte neb pro seřízení otočení obrazu v rozmezí od - 5 do + 5.

RGB CENTROVÁNÍ

Při zapojení vnějších signálů RGB, jako "PlayStation", je možné, že bude třeba seřídit vodorovné centrování obrazu. V tomto případě se seřizuje pomocí funkce "RGB centrování" v režimu menu "Prodrobnější nastavení".

K tomu je třeba: zatímco sledujete vstupní signál RGB, zvolte funkci "RGB Centróvaní" a stiskněte tlačítko . Poté stiskněte nebb

♦ pro upravení centra obrazu (seřizujte od - 10 do + 10). Nakonec stiskněte tlačítko OK pro jeho uložení.

IDENTIFIKÁTOR DÁLKOVÉHO OVLADAČE

Volba "ID číslo dálk. ovl." v rámci menu "Podrobnější nastavení" Vám umožňuje určit identifikační číslo na dálkovém ovladači tohoto televizoru, aby se zamezilo možným interferencím s jinými lokalizátory, když stisknete na televizoru tlačítko pro vyhledání dálkového ovladače.

Postup je následující: po zvolení funkce stiskněte poté postupujte tak, jak je uvedeno v kapitole "Zapnutí a automatické naladění TV", krok 5 na straně 8.

Po každé, když budete vyměňovat baterie v dálkovém ovladači, musíte znovu určit identifikační kód (číslo).

Teletext

Teletext je informační služba, kterou užívá většina televizních stanic. Na straně s obsahem služeb teletextu (všeobecně je to strana 100) je poskytnuta informace o tom, jak se užívá tato služba. Pro práci v teletextu používejte tlačítka dálkového ovladače tak, jak je uvedeno v této kapitole.

olte televizní stanici se silným signálem, jinak může dojít v teletextu k chybám.

Vstup do teletextu

Zvolte kanál (televizní stanici), který vysílá teletext, který si přejete sledovat, stisknutím tlačítka

Zvolení stránky teletextu

Pomocí čiselných tlačítek dálkového ovládače zadejte tři čísla představující příslušné číslo stránky, kterou si přejete vidět.

- V případě, že se při volbě zmýlíte, zadejte jakákoliv tři čísla, a poté znovu zadejte správné číslo stránky.

- Jestliže se počítadlo stránek nezastaví, je to proto, že požadovaná stránka není k dispozici. V tomto případě zadejte jiné číslo stránky.

Zvolení následující nebo předchozí stránky

Stiskněte tlačítka PROG + (nebo PROG - ().

Překrytí teletextu televizním obrazem

Zatímco sledujete teletext, stiskněte tlačítko 3pětovným stisknutím se teletextový režim zruší.

Zmrazení teletextové stránky

Stiskněte tlačítko 📋 / 🌐. Opětovným stisknutím se zmrazení podstránky zruší.

Odhalení skrytých informací (např. soutěžních odpovědí)

Stiskněte tlačítko 🚠️ Opětovným stisknutím se informace opět ukryje.

Zvolení podstránky:

Jedna stránka teletextu se může skládat z několika podstran. V takovém případě číslo stránky, které se objeví v horní levé části obrazovky, změní barvu ze bílé na zelenou a vedle něj se objeví jedna nebo několik šipek. Opakovaně stiskněte tlačítka nebo na dálkovém ovladači a požadovaná podstránka se objeví.

Vystoupení z teletextu:

Stiskněte tlačítko

Fastext

Služba Fastextu nám umožní přístup do požadované stránky teletextu stisknutím pouze jednoho tlačítka.

Jste-li v teletextu a v případě, že se vysílají signály Fastextu, na spodní části obrazovky se objeví nabídka barevných kódů, které umožňují přístup přímo k teletextové stránce. K zobrazení této nabídky stiskněte tlačítko příslušné barvy (červené, zelené, žluté nebo modré) na dálkovém ovladači.

NexTView*

*(závisí na tom, zda je tato služba k dipozici).

NextView je elektronický přehled programů, který zahrnuje informace o programech různých televizních vysílačů.

Můžete si vyhledat informaci o programu podle témat (sport, umění, atd...) nebo podle data.

Jestliže budete sledovat NexTView a objeví se chybná písmena nebo znaky, použijte systém menu (viz. str. 14), jděte do menu “Jazyk/Země” a zvolte stejný jazyk, v jakém probíhá vysílání NexTView.

Aktivace NextView

1 Zvolte si nějaký televizní kanál, který prénáší službu NextView. V tom případě se na obrazovce, jakmile bude informace k dispozici, objeví na několik okamžiků nápis "NextView".
2 K tomu, abyste viděli a mohli používat služeb NexTView, máte dva různé druhy interface NexTView, v závislosti na % údajů, které jsou k dispozici.

a) Interface "Seznam programů":
Zatímco se díváte na televizi a po té, co se objeví na obrazovce indikace
“NexTView” v bílé bravě, stiskněte tlačítko na dálkovém ovladači, abyste mohli vidět interface “Seznam programů” (viz. obr. 1).
b) Interface "Pohled na celek":
Zatímco se díváte na televizi a po té, co je k dispozici více než 50 % údajů z NexTView (může se stát, že 100 % údajů není k dispozici, závistí to na oblasti), objeví se na obrazovce indikace “NexTView” v černé barvě. Následně stiskněte tlačítko na dálkovém ovladači, abyste mohli vidět interface “Pohled na celek” (viz. obr. 2).

V okamžiku, kdy vstoupíte do NexTView, v levém spodním rohu se ukáže, kolik procent údajů z NexTView je k dispozici. Jakmile jste vstoupili a začali užívat tuto službu, % množství údajů se nezvyšuje.

3 Pohyb v systému NextView:

- Stiskněte nebo, abyste se přemístili směrem doprava nebo směrem doleva.

- Stiskněte nebo, abyste se přemístili směrem nahoru nebo směrem dolů.

- Stiskněte OK, abyste potvrdili volbu.

4 Abyste vypnuli NexTView, stiskněte tlačítko 📂 na dálkovém ovladači.

Interface "Seznam programů" (obr. 1):

ikony podle témat (viz. níže "Legenda Ikony" na následující stránce)

datum

seznam programů

Tato funkce je k dispozici jedině tehdy, je.li televizor připojen na video, které má SmartLink a programování pomocí časovače.

Pokud chcete nahrávat program, který jste si vybrali, stiskněte na dálkovém ovladači tlačítko červené barvy.

Připomenout*:

Pokud si přejete, aby Vám televizor připomněl, že program, který jste si vybrali, se bude v přístím okamžiku už vysílat, stiskněte na dálkovém ovladači tlačítko zelené barvy. V době plánovaného vysílní programu se na obrazovce objeví signalizující text, který Vám připomene, že program je připraven k vysílní.

* Volitelné možnosti, “Nahrát” a “Připomenout” se ukazují na obrazovce, jakmile byl zvolen nějaký program, ale neobjeví se v případě, že sledujete služby NexTView na televizním kanále, který není provider NexTView.

* "Nahrát" a "Připomenout" nebudou k dispozici, jestliže program, který jste si zvolili, už začal. pokračuje ...

Interface "Pohled na celek" (obr. 2):

Nahrát*:

Tato funkce je k dispozici jedině tehdy, je.li televizor připojen na video, které má SmartLink a programování pomocí časovače.

Pokud chcete nahrávat program, který jste si vybrali, stiskněte na dálkovém ovladači tlačítko červené barvy.

Připomenout*:

Pokud si přejete, aby Vám televizor připomněl, že program, který jste si vybrali, se bude v přístím okamžiku už vysílat, stiskněte na dálkovém ovladači tlačítko zelené barvy. V době plánovaného vysílání programu se na obrazovce objeví signalizující text, který Vám připomene, že program je připraven k vysílání.

* Volitelné možnosti, "Nahrát" a "Připomenout" se ukazují na obrazovce, jakmile byl zvolen nějaký program, ale neobjeví se v případě, že sledujete služby NexTView na televizním kanále, který není provider NexTView.

* "Nahrát" a "Připomenout" nebudou k dispozici, jestliže program, který jste si zvolili, už začal.

Legenda Ikony:

kompletní seznam:

nabízí veškerou informaci o programech různých televizních vysílačů

představení, inscenace

dětské programy

umění

sport

zprávy

filmy

hudba

volba kanálů:

v případě, že provozovatel systému NextView podává informace o více než 8 různých televizních vysílačích, můžete si z nich vybrat 8 a sestavit si svůj vlastní seznam.

Když jste si uspořádali svůj osobní seznam, můžete vždy znovu obnovit originální seznam. Pro jeho obnovení zvolte, "Auto ►" stisknutím tlačítka na dálkovém ovladači.

(1)) seznam programů s upozorněním na vysílání:

obsahuje seznam všech programů (maximální počet je 5), které jste si zvolili a použili při tom funkci upozornění, signalizace na daný program.

Připojení přídavných zařízení

K televizoru je možné připojit různá další zařízení, jak je uvedeno níže. (Přípojné kabely se nedodávají).

• Aby se zabránilo zkreslení obrazu nepřipojujte zařízení ke konektorůn A a B současně.
• Nezapojujte žádný Dekodér k Eurokonektoru F.
• Hry, které používají jako příslušenství pistoli k zacílení na obrazovce, nefungují správně vzhledem k technologii 100 Hz, aplikované u tohoto televizoru.

Připojení videa:

Pro připojení videa, obsáhlejší informace najdete v kapitole “Připojení anteny a videa”. Doporučujeme Vám, byste pro připojení videa použili kabel typu Eurokonektor. V případě, že nepoužijete tento kabel, budete muset naladit kanál video signálu ručně pomocí menu “Ruční Ladění” (viz odst.a) na str.16). Zkonzultujte také návod k obsluze Vašeho videa, kde se dozvíte, jak získáte kanál video signálu.

Připojení videorekordéru, které má k dispozici Smartlink:

Smartlink je přímé propojení mezi televizorem a videorekordérem, které umožňuje přenos určitých informací. Podrobnější informace o Smartlinku najdete v návodu k obsluze Vašeho videorekordéru.

Jestliže používáte videorekordér, který je opatřen Smartlinkem, doporučujeme Vám, abyste ho připojili ke konektoru typu Euro 3/3G použitím kabelu typu Eurokonektor.

Pokud máte připojen dekodér ke konektoru typu Euro 3/3, nebo k videu, které je připojeno ke zmíněnému Eurokonektoru:

Zvolte funkci "Ruční Ladění" v režimu menu "Instalace" a po zvolení funkce "Dekodér"*, zvolte "Zap" (použitím nebo) prokaždý kódovaný kanál.

** Dostupnost této funkce závisí na volbě země v menu "Jazyk/Země".

pokračuje ...

Připojení vnějšího zvukového zařízení:

Chcete-li poslouchat zvuk televizoru v reproduktorech Vaší Hi-Fi věže, připojte Hi-Fi věž k výstupu audio D a, pomocí systému menu, zvolte “Nastavení zvuku” a zvolte “Vyp” v režimu “TV reproduktory”.

Hlasitost vnějších reproduktorů se může regulovat pomocí tlačítek pro nastavení hlasitosti na dálkovém ovladači televizoru. Také je možné regulovat stupeň výšky a hloubky zvuku pomocí menu “Nastavení zvuku”.

Také můžete dosáhnout zvukového efektu "Dolby Virtual" pomocí Vaší Hi-Fi věže:

K tomu je třeba umístit reproduktory Hi-Fi věže po obou stranách televizoru tak, aby vzdálenost mezi televizorem a každým reproduktorem byla přibližně 50cm. Po umístění reproduktorů zvolte menu “Nastavení zvuku” pomocí systému menu, a poté zvolte “Dolby V” ve funkci “Efekt”.

Použití přídavných zařízení

1 Připojte přídavné zařízení přes příslušný konektor televizoru tak, jak je uvedeno na předchozí straně.
2 Zapněte připojené zařízení.
3 Aby se objevil obraz připojeného zařízení, opakovaně tiskněte tlačitko, čokud se na obrazovce neobjeví správný vstupní symbol.

Symbol Vstupní signály

1 • Vstupní audio/video signál přes konektor typu Euro E

-1 • Vstupní signál RGB přes konektor typu Euro E. Tento symbol se objeví pouze v případě, že je připojen vstup RGB.

2 • Vstupní signál pro audio / video přes konektor typu Euro F.

2 • Vstupní signál pro RGB přes konektor typu Euro F. Tento symbol se objeví pouze v případě, že je připojen vstup RGB.

3 • Vstupní audio/video signál přes konektor typu Euro G.

s 3 • Vstupní signál S video přes konektor typu Euro G. Tento symbol se objeví pouze v případě, že je připojen vstup S video.

4 • Vstupní video signál přes konektor RCA B a vstupní audio signál přes C.

- S 4 • Vstupní signál pro S video přes konektor S video A a vstupní signál pro audio přes C. Tento symbol se objeví pouze v případě, že je připojen vstup S video.

4 Aby se znovu objevil normální televizní obraz, stiskněte tlačítko ☐ na dálkovém ovladači.

Připojení monofonních přístrojů

Zástrčku zvuku zapojte do zdířky L/G/S/I na čelním panelu televizoru a zvolte vstup 4 nebo 4 postupem popsaným výše. Poté nastavte kanál “Dvoukanál. zvuk” “A” ve zvukové nabidce dle částl “Nastavení zvuku” tohoto návodu.

Optimální pozice pro uživatele

Instalace dálkového ovládání pro DVD nebo video

Tento dálkový ovladač je připraven nejen pro ovládání funkcí tohoto televizoru Sony, ale také pro ovládání základních funkcí Vašeho DVD Sony a většiny videí Sony, aniž by byla nutná instalace dálkového ovládání. Pro ovládání ostatních značek DVD a videí, stejně tak jako některých videí Sony, před jejich prvním použití budete muset provést instalaci dálkového ovládání. K tomu je třeba splnit následující pokyny:

Ze všeho nejdříve vyhledejte třímístný číselný kód podle značky Vašeho DVD nebo videa (viz spodní panel). U značek, které mají více než jeden kód, zaved'te první z nich.

1 Opakovaně tiskněte tlačítko selektoru zařízení na dálkovém ovladači dokud se v požadované pozici, DVD nebo VCR (pro video), neobjeví zelené světlo.

Jestliže je selektor zařízení v pozici TV, není možné uložit do paměti žádný kód.

2 Zatímco je v požadované pozici rozsvícen indikátor zelené barvy, stiskněte žluté tlačítko na dálkovém ovladači po dobu asi 6 vteřin, dokud indikátor zelené barvy nezačne blikat.

3 Zatímco bliká indikátor zelené barvy, zadejte pomocí číselných tlačítek na dálkovém ovladači třímístný číselný kód v souladu se zařízením, které budete používat.

Pokud kód, který jste uvedli, existuje, na chvíli se rozsvítí všechny tři indikátory zelené barvy. V opačném případě, předchozí pokyny znovu zopakujte.

4 Zapněte zařízení, které chcete používat a prověřte, zda dálkovým ovladačem můžete ovládat hlavní funkce televizoru.

- Pokud zařízení nefunguje nebo selže některá z funkcí, zopakujte předchozí pokyny a přesvědčte se, že kód, který zavádíte, je správný, nebo zkuste další kód a tak pokračujte, až najdete ten správný.

- Uložené kódy se z paměti vymažou v případě, že vybité baterie nevyměníte za méně než jednu minutu. V tomto případě znovu zopakujte všechny předchozí pokyny. Na vnitřní části krytu baterií je nálepka, na kterou můžete napsat číselný kód.

- Ne všechny značky, ani všechny modely jedné značky jsou brané v úvahu.

Přehled podle značek videa Přehled podle značek DVD

Značka Kód Značka Kód

SONY (VHS) 301, 302, 303, 308, 309 SONY 001

SONY (BETA) 303, 307, 310 AIWA 021

SONY (DV) 304, 305, 306 DENON 018, 027, 020, 002

AIWA 325, 331, 351 GRUNDIG 009, 028, 023, 024, 016, 003

AKAI	326, 329, 330 HITACHI	025, 026, 015, 004
DAEWOO	342, 343		JVC	006, 017
GRUNDIG	358, 355, 360, 361, 320, 351		KENWOOD	008
HITACHI	327, 333, 334 LG	015, 014
JVC	314, 315, 322, 344, 352, 353, 354, 348, 349 MATSUI	013, 016	LOEWE	009, 028, 023, 024, 016, 003
LG	332, 338		ONKYO	022
LOEWE	358, 355, 360, 361, 320, 351		PANASONIC	018, 027, 020, 002
MATSUI	356, 357		PHILIPS 009, 028,	023, 024, 016, 003
ORION	328		PIONEER	004
PANASONIC	321, 323		SAMSUNG	011, 014
PHILIPS	311, 312, 313, 316, 317, 318, 358, 359		SANYO	007
			SHARP	019, 027
SAMSUNG	339, 340, 341, 345		THOMSON 012
SANYO	335, 336		TOSHIBA	003
SHARP	324		YAMAHA	018, 027, 020, 002
THOMSON	319, 350
TOSHIBA	337

Technické údaje

Systém TV:

Závisí na Vámi zvolené zemi:

B/G/H, D/K

Systém kódování barev:

PAL, SECAM

NTSC 3.58, 4.43 (pouze pro video vstup)

Rozložení kanálů:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Televizní obrazovka:

Plochá obrazovka FD Trinitron WIDE:

32 inches (přibližně 82 cm. v úhlopříčce)

Vstupy na zadní straně:

1/121

-pinový

konektor

EURO (norma CENELEC), včetně vstupu pro audio/video, vstupu RGB, výstupu audio/video z TV audio/video.

2/221

-pinový

konektor

EURO (norma CENELEC), včetně vstupu pro audio/video, vstupu RGB, výstupu audio/video z monitor audio/video.

3/3-21-pinový

(SMARTLINK)

konektor

Euro (norma

CELENEC), včetně vstupu pro audio / video, vstupu pro S video, volitelného výstupu audio / video a připojení Smartlinku.

Výstupy audio (levé / pravé) - konektory RCA.

Vstupy na prední straně:

4 Vstup pro S video - 4- pinový DIN

video vstup - konektor RCA

4 audio vstup - konektory RCA.

zdířka sluchátek

Výstupy zvuku:

2 x 20 W (hudební výkon)

2 x 10 W (RMS)

Woofer:

30 W (hudební výkon)

15 W (RMS)

Příkon:

130 W

Příkon v režimu časového

vypnutí (pohotovostní režim):

0.3 W

typu

Rozměry (s x v x h):

Přibližně 892 x 567 x 562 mm

Hmotnost:

Přibližně 63 kg

Dosah lokalizátoru

dálkového ovladaãe:

až 10 typuve volném terénu

Optimální vzdálenost, při které systém

nezasáhnou interference, je asi 10 metrů. Nicméně tato vzdálenost se může měnit v závislosti na podmínkách daného prostředí.

typokonce i uvnitř zóny

příjmu signálu mohou

existovat místa (mrtvé body), ve kterých se signál RF nepřijímá. Tato skutečnost má souvislost pouze se signály RF a není to známka špatného fungování.

Frekvence lokalizátoru dálkového ovladače

434 MHz (pásmo ISM).

Je možné, že nějaké jiné přístroje a zařízení, např. dálkové ovládání garážových vrat, budou fungovat na stejné frekvenci jako lokalizátor dálkového ovládání tohoto televizoru. Jestliže při stisknutí tlačítka pro lokalizátor dálkového ovládání vzniknou interference s jinými přístroji, spojte se s nejbližším technickým servisem firmy Sony.

Dodané příslušenství:

1 dálkový ovládač, typ RM-937

3 baterie typu IEC (velikost AA)

Další funkce:

- Obraz 100 Hz, Digital Plus.

- Teletext, Fastext, TOPtext (250 stran paměti Teletextu).

• Automatické zapojení

- Smartlink (přímé propojení mezi televizorem a kompatbilním videorekordérem. Podrobnější informace o Smartlinku najdete v návodu k obsluze Vašeho videorekordéru).

- Automatické nalezení systému TV.

- Dolby Virtual

• BBE.

- PIP (z angličtiny “Picture in Picture” = Obraz uvnitř obrazu)

• Automatický formát obrazu.

- ACI (z angl. "Auto Channel Installation" = Automatická instalace kanálů).

- Lokalizátor dálkového ovladače.

Úpravy v designu a technických vlastnostech bez předchozího upozornění.

Ekologický papír - 100% bez chloru

Řešení problémů

Zde jsou některá řešení problémů, které mohou ovlivnit obraz i zvuk.

Problém	Řešení
Není obraz (černá obrazovka) a není zvuk	Zkontrolujte zapojení antény.Zapojte televizor do zásuvky a stiskněte tlačítko 1 na čelní straně aparátu.Pokud na televizoru svítí indikátor 2, stiskněte tlačítko TV 1/2 na dálkového ovladače.
Špatný nebo žádný obraz, ale zvuk je dobrý	Pomocí Režimu menu vstupte do “Nastavení obrazu” a zvolte “Reset” pro obnovení továrního nastavení.
Není obraz nebo není informační menu přídavného zařízení připojeného přes Eurokonektor na zadní části televizoru	Zkontrolujte zapojení přídavného zařízení a několikrát stiskněte tlačítko na dálkovém ovladači, dokud se správný vstupní symbol neobjeví na obrazovce.
Dobrý obraz, ale bez zvuku.	Stiskněte tlačítko 3 na dálkovém ovládači.Přesvěčte se, zda funkce “TV reproduktory”, v režimu menu “Nastavení zvuku”, je zvolena v pozici “Zap”.Zkontrolujte, jsou-li sluchátka odpojeny.
Barevné pořady nejsou barevné	Pomocí Režimu menu vstupte do “Nastavení obrazu” a zvolte “Reset” pro obnovení továrního nastavení.
Jakmile zapnete televizor, neobjeví se poslední kanál, který jste sledovali před vypnutím.	Toto není špatné fungování. Stiskněte očíslovaná tlačítka na dálkovém ovladači a zvolte si kanál, který si přejete.
Když se stiskne tlačítko pro lokalizátor dálkového ovládání, vznikají interference na obraze.	Příčinou není špatná funkce televizoru; může to být způsobeno tím, že nějaký televizní vysílač vysílá na stejné nebo blízké frekvenci, na jaké funguje lokalizátor dálkového ovládání. Jakmile přestanete tisknout tlačítko, problém zmizí.
Obraz je zkreslený při změně programu nebo při zvolení teletextu	Na zadní straně televizoru vypněte zařízení připojené přes 21-kolíkový Euro-konektor
Chybné zobrazování písmen a znaků se projeví při sledování teletextu	Vstupem do nabídky Menu se dostanete až do úrovně nastavení “Instalace/Jazyk/Země”, zde zvolíte příslušný jazyk a zemi, kde je televizor instalován a jejíž vysílání televizor přijíma. Pro země kde se používají písmena a znaky z Cyrilice a jejich název se nezobrazí v nabídce doporučujeme použít nastavení televizoru pro Rusko. Takto se předejdete chybnému zobrazování Cyrilichých písmen a znaků v teletextu.
Objeví se chybná písmena nebo znaky, když sledujete NexTView	Použijte systém menu, jděte do menu “Jazyk/Země” (viz. str. 14) a zvolte stejný jazyk, v jakém probíhá vysílání NexTView.

pokračuje ...

Problém	Řešení
Obraz je nakloněný	Pomocí Režimu menu zvolte funkci “Otočení obrazu” v režimu menu “Podrobnější nastavení” a upravte naklonění.
Šum v obrazu	Pomocí Režimu menu zvolte funkci “AFT” v režimu menu “Ruční Ladění” a ručně dolad’te. Tak dosáhnete lepšího příjmu obrazu.Pomocí Režimu menu zvolte funkci “Redukce Šumu” v režimu menu “Nastavení obrazu” a zvolte “AUTO” pro zredukování šumu v obrazu.
Při sledování kanálu kodifikovaného pomocí dekodéru, který je připojený k Eurokonektoru 3, obraz se správně nedekóduje nebo je nestálý.	Pomocí systému menu, vstupte do režimu menu “Funkce” a zvolte “Výstup AV3” v režimu “TV”.Přesvedčte se, že Dekodér není zapojený k Eurokonektoru 2/2
Dálkový ovladač vydává zvuk, aniž byste stiskli tlačítko pro jeho vyhledání nebo naopak.Stiskli jste tlačítko pro vyhledávání dálkového ovladače, ale ten se nerozezněl.	Pomocí systému menu si určete identifikační kód (číslo) pro dálkový ovladač. (Viz. “Identifikátor dálkového ovladače“ na straně 17).Vyměňte baterie dálkového ovladače a určete znovu identifikační číslo. (Viz. “Identifikátor dálkového ovladače“ na straně 17).
Dálkový ovládač nefunguje	Zkontrolujte, zda je tlačítko selektoru zařízení na dálkovém ovladači ve vhodné pozici v souladu se zařízením, které chcete ovládat (DVD, TV nebo VCR pro video).Pokud DVD nebo video nelze ovládat dálkovým ovladačem, i když je tlačítko selektoru zařízení ve správné pozici, znovu zaved’te potřebný kód tak, jak je popsáno v kapitole “Instalace dálkového ovládání pro DVD nebo video” v tomto návodu k obsluze.Vložte nové baterie.
Indikátor dočasného vypnutí televizoru (pohotovostní režim) bliká.	Obraťte se na nejbližší autorizovaný servis Sony.

Pokud se závady nepodařilo odstranit, nechte televizor prověřit oprávněným odborníkem. Kryt NIKDY neodnímejte sami.

Bevezetés
