Typ	Televizor s CRT
Model	KV-28CL11K
Značka	Sony
Úhlopříčka obrazovky	28 palců (71 cm)
Formát obrazovky	4:3
Rozlišení	625 řádků (PAL)
Barevný systém	PAL/SECAM/NTSC
Frekvence snímkování	100 Hz
Zvuk	NICAM stereo, 2×10 W
Vstupy	2×SCART, 1×S-Video, 1×kompozitní, 1×RGB
Výstupy	1×SCART, audio výstup
Tuner	Analogový (DVB-T ne)
Dálkový ovladač	IR, v balení
Příkon	120 W
Napájecí napětí	220-240 V, 50/60 Hz
Rozměry (Š×V×H)	800×600×550 mm
Hmotnost	45 kg
Rok výroby	2002 (přibližně)

Často kladené otázky - KV-28CL11K SONY

Jak připojit externí zařízení k televizoru Sony KV-28CL11K?

Použijte konektory SCART nebo S-Video na zadním panelu. Pro video lze použít kompozitní vstup (žlutý RCA), pro audio - bílý a červený RCA.

Proč se televizor nezapíná?

Zkontrolujte napájecí kabel a zásuvku. Možná se aktivovala ochrana - odpojte televizor na 10 minut a znovu zapněte. Pokud to nepomůže, kontaktujte servisní středisko.

Jak nastavit kanály?

Stiskněte tlačítko MENU na dálkovém ovladači, vyberte «Nastavení» -> «Automatické ladění» a vyberte zdroj signálu (anténa nebo kabel). Televizor automaticky najde kanály.

Co dělat, když není obraz, ale zvuk je?

Zkontrolujte, zda není vypnutý jas (tlačítko BRIGHT). Ujistěte se, že je vybrán správný vstup zdroje. Možná je vadný kineskop - je nutná diagnostika.

Jak vyčistit obrazovku a skříň?

Použijte měkký suchý hadřík. Při silném znečištění hadřík lehce navlhčete vodou, ale nepoužívejte abrazivní prostředky ani alkohol. Otírejte pouze při vypnutém televizoru.

Podporuje televizor teletext?

Ano, stiskněte tlačítko TEXT na dálkovém ovladači pro zapnutí teletextu. Použijte číselné klávesy pro výběr stránek.

Lze připojit soundbar nebo externí reproduktory?

Ano, přes audio výstup (RCA) na zadním panelu lze připojit externí reproduktory nebo soundbar. Také lze použít SCART s audio výstupem.

Jak změnit jazyk menu?

Stiskněte MENU, vyberte «Nastavení» -> «Jazyk» a vyberte požadovaný jazyk ze seznamu (ruština je k dispozici).

Co znamená blikající červená LED?

Blikající LED indikuje pohotovostní režim nebo poruchu. Pokud bliká trvale, zaznamenejte počet bliknutí a kontaktujte servis.

Jak obnovit tovární nastavení?

V menu vyberte «Nastavení» -> «Reset» nebo «Tovární nastavení». Potvrďte akci. Všechna nastavení budou smazána.

NÁVOD K OBSLUZE KV-28CL11K SONY

Děkujeme Vám, že jste si vybrali televizor Sony s plochou obrazovkou FD Trinitron.

Před použitím televizoru si pozorně přečtěte tento návod k obsluze a zachovejte ho pro budoucí informaci.

Obsah

Bezpečnostní opatření

Bezpečnostní opatření...... 4

Všeobecný popis

Všeobecný prěhled tlačítek dálkového ovladače.... 5

Všeobecný přehled tlačítek televizoru 6

Instalace

Připojení antény a videa 7

Vložení baterií do dálkového ovladače.... 7

První zapojení televizoru

Zapnutí a automatické naladění TV 8

Režim menu na obrazovce

Úvod a použití různých menu.... 10

Průvodce po menu:

Nastavení Obrazu....10

Nastavení zvuku 11

Časovač Vypnutí 12

Jazyk/Země 12

Automatické Ladění.... 12

Třídění Programů 12

Označení programů 13

AV předvolby.... 13

Ruční Ladění 14

Autoformát 15

Redukce Šumu 15

Výstup AV2....16

RGB centrování 16

Otočení Obrazu.... 16

Teletext.... 17

Doplňkové informace

Připojení přídavných zařízení.... 18

Použití přídavných zařízení.... 19

Technické údaje 20

Rešení problémů 21

Bezpečnostní opatření

Tento televizor pracuje pouze s napčtím 220-240 V. V případč zapojení příli mnoha spotřebičů do jedné el. zásuvky může dolít k úrazu el. proudem či požáru.	Z bezpečnostních důvodů a z důvodů ochrany životního prostředí doporučujeme neponechávat televizor v pohotovostním stavu pokud není dcl í dobu používán. V tomto případě odpojte televizor z el. sítě.	Nevkládejte žádné předměty do televizoru, rovněž do televizoru nelijte jakoukoliv tekutinu. V případě, že se tak stane ač již úmyslně či neúmyslně televizor nezapínejte a sdělte tuto skute čnost nejbližšímu autorizovanému servisu SONY, který odborně televizor provčří.
Neotevírejte zadní kryt televizoru. Toto přenechte pouze kvalifikovaným odborníkům z autorizovaných servisů SONY.	Nedotýkejte se během bouřky jakékoliv časti el. přívodního kabelu ani anténního kabelu.	Nevystavujte televizor dešti a vlhku, přcdejdete tak případnému úrazu el. proudem.
Nezakrývejte ventilační otvory televizoru. Nechte kolem televizoru alespoň 10 cm prostoru pro ventilaci vzduchu.	Neumisč ujte televizor na horká, mokrá či extrémněprašná místa. Přístroj nesmí být vystaven mechanickým vibracím.	Hořlavé látky, či otevřený oheň (svíčka) neumisč ujte v těsné blizkosti televizoru.
Nezakrývejte ventilační otvory televizoru novinami, časopisy ani záclonami a závěsy.	Při vytahování el. přívodního kabelu tahejte pouze za zástrčku, netahejte za kabel.	Abyste nepoškodili el. přívodní kabel nepokládejte na něj žádné těžké předměty. Doporučujeme přebytečno část el. přívodního kabelu navinout kolem háčků na zadní straně televizor
Televizor můžete čistit pouze jemnou, lchce navlhčenou látkou. Nepoužívejte benzín, ředidlo ani jiné chemikálie, rovněž nepoužvejte čistící prostředky s brusnými účinky. Nepoškrábejte povrch obrazovky. Pro vaší bezpečnost doporučujcme televizor před čištčním vždy odpojit od el. sítě.	Televizor postavte vždy na stabilní a bezpečný stolek. Nedovolte dětem aby na televizor lezli, sedali si na něj, či si na něm hráli. Při manipulaci napokládejte televizor na boční ani na čelní stranu.	Před manipulací vypojte televizor z el. sítě. Při manipulaci postupujte opatrně abyste televizor nepoškodili. Pokud vám televizor upadl, či byl jiným způsobem poškozen nechte ho provčřit odborným pracovníkem autorizovaného servisu SONY.

Všeobecný přehled tlačítek dálkového ovladače

Dočasné vypnutí televizoru: Stisknutím tlačítka se televize dočasně vypne (indikátor pohotovostního stavu na televizi se rozsvítí). Opětovným stisknutím tlačítka televizor opět zapnete. Doporučujeme televizor vypnout úplně, pokud se nepoužívá - šetří se tím energie. Poznámka: Televizor se automaticky vypne do pohotovostního režimu, jestliže po dobu 15 minut nedostává televizní signál a není stisknuto žádné tlačítko.

② Volba vstupního signálu: Tiskněte jej opakovaně, až se na obrazovce objeví znaménko zvoleného vstupního signálu.

3 Tlačítko pro výběr programů: Stisknutím lze zvolit žádaný kanál. Pokud chcete zvolit program s dvoumístným číslem, stiskněte druhou číslici po dobu menší než 2,5 vteřiny, nebo stiskněte -/-- a poté první a druhou číslici. Jestliže jste se stisknutím prvního čísla zmýlili, stiskněte znovu tlačítko (od 0 do 9) a poté zopakujte znovu celou operaci.

4 Návrat ke kanálu sledovanému naposled: Stisknutím vyvoláte kanál, který jste naposledy sledovali po dobu delší než 5 sekund.

⑤ Toto tlačítko lze použít pouze v režimu teletextu.

⑥ Toto tlačítko lze použít pouze v režimu teletextu.

⑦Výběr z teletextu: Stisknutím se zobrazí teletext.

⑧Ovládání menu:

Je-li MENU zobrazeno:

↓ Nahoru.
♠ Dolů.
Předchozí nabídka či volba.
→ Další nabídka či volba. OK Potvrdit volbu.
Pokud není MENU zobrazeno:

OK Zobrazí přehled kanálů. Stisknutím nebo zvolt požadovaný kanál, po stisknutí OK jej můžete sledovat.

9 Výběr formátu zobrazení: Opakovaným tisknutím změníte formát zobrazení: 4:3 pro obvyklý obraz nebo 16:9 pro imitaci širokoúhlého obrazu.

⑩ Volba kanálů: Stiskněte pro volbu předchozího nebo následujícího kanálu.

⑪ Vypnutí zvuku: Pokud chcete zvuk vypnout, stiskněte tlačítko. Zvuk se zapne opětovným stisknutím.

⑫ Nastavení hlasitosti: Stisknutím se nastaví hlasitost televizoru.

13 Zapojení režimu menu: Stiskněte jej a menu se objeví na obrazovce. Opětovným stisknutím se vypne a objeví se normální obrazovka.

⑭ Volba TV režimu: Stisknutím se vypne teletext nebo vstup do videa.

⑮ Volba režimu zvuku: Opakovaným stisknutím změnit režim zvuku.

16 Výběr specifického obrazu: Opakovaným stisknutím nastavíte specifický obraz.

⑰ Zobrazení informace na obrazovce: Stiskněte tlačítko a na obrazovce se objeví veškeré údaje. Opětovným stisknutím tyto informace z obrazovky zmizí.

Všeobecný přehled tlačítek televizoru

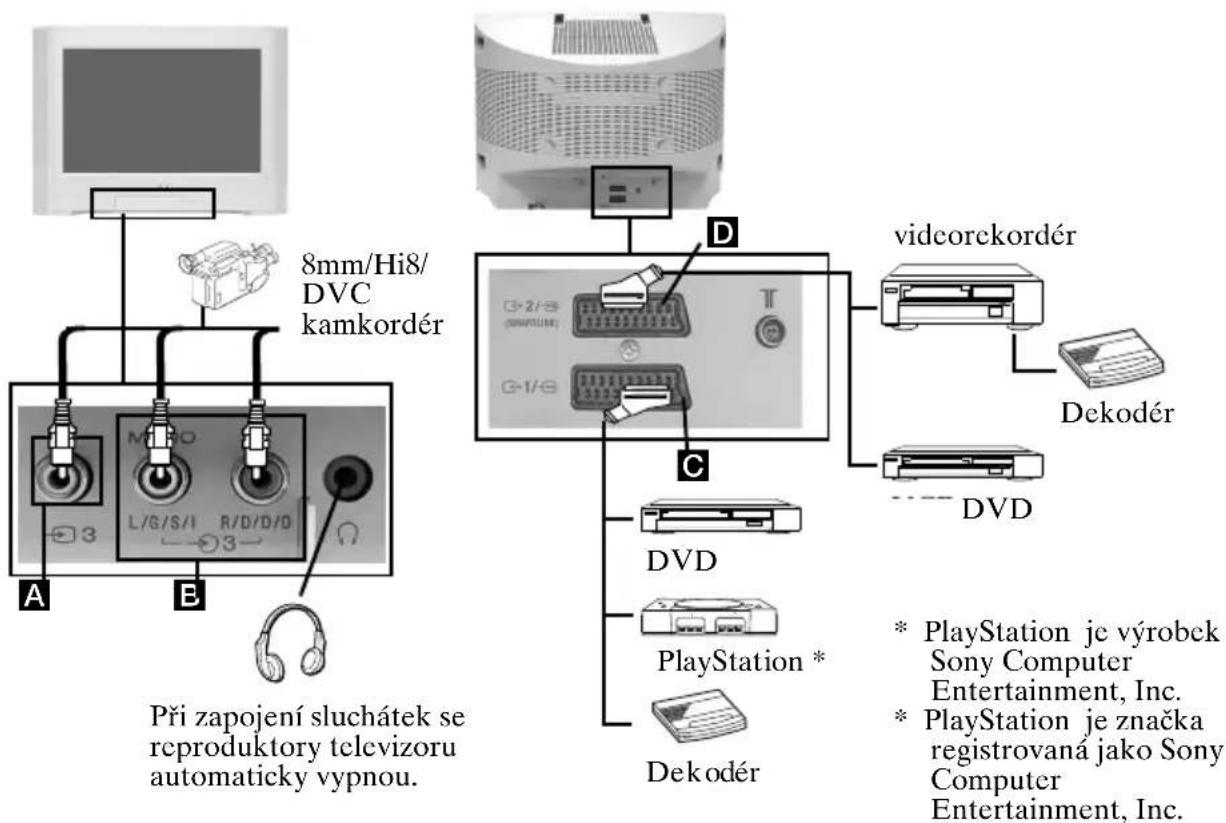

Připojení antény a videa

Obsáhlejší informace o připojení videa najdete v kapitole Připojení přídavných zařízení v tomto návodu k obsluze (viz. str. 18).

Připojení pomocí konektoru typu Euro záleží na Vaší volbě.

Poznámka: Přípojné kabely se nedodávají.

CZ

Vložení baterií do dálkového ovladače

Zkontrolujte, jestli jsou poskytnuté baterie ve správné pozici. Berte ohled na životní prostředí a použitých baterií se zbavujte způsobem, který životní prostředí nepoškozuje - odhazujte je do kontejnerů k tomu určených.

Zapnutí a automatické naladění TV

Po prvním zapnutí televizoru se na obrazovce objeví sekvence menu, pomocí kterých budete moci: 1) zvolit jazyk menu; 2) zvolit zemi, ve které si přejete používat televizor; 3) seřídít nakloněný obraz, 4) hledat a automaticky ukládat všechny kanály (televizní stanice), které jsou k dispozici a 5) změnit pořadí, ve kterém se kanály (televizní stanice) objeví na obrazovce. Pokud časem budete chtít změnit jakékoliv z těchto seřízení, proved te příslušnou volbu v [menu Instalace], nebo stiskněte tlačítko 📋 pro inicializaci televizoru.

1 Zapojte televizor do elektrické sítě (220-240 V AC, 50Hz).

Při prvním zapojení televizoru by se měl televizor automaticky zapnout. Pokud tomu tak není, stiskněte tlačítko zapnuto / vypnuto ha čelní části televizoru, aby se zapnul. Po prvním zapnutí televizoru se na obrazovce automaticky objeví menu Language (Jazyk).

2 Stiskněte tlačítko nebo dálkového ovladače pro volbu jazyka a poté stiskněte tlačítko OK pro potvrzení volby. Od této chvíle veškerá menu se objeví ve zvoleném jazyce.

3 Na obrazovce se automaticky objeví menu Země. Stiskněte tlačítko nebo pro volbu země, ve které chcete používat televizor a poté stiskněte tlačítko OK pro potvrzení volby.

Poznámka: Jestliže v seznamu není ta země, ve které budetepoužívat televizor, místo země zvolte “-”.

Pokud se vaše země neobjeví v nabídce pro instalaci, doporučujeme použít nastavení pro Rusko. Tímto nastavením předejdete chybnému zobrazování znaků a písmen charakteristických pro váš jazyk v teletextu.

4 Vzhledem k zemské přitažlivosti se může stát, že se obraz nakloní. V tomto případě ho můžete seřídit použitím funkce Otočení obrazu.

a) Pokud toho není třeba, stiskněte nebo pro volbu Není potřeba a poté stiskněte OK.
b) Pokud toho je třeba, stiskněte nebo provolbu Upravit ted' a stiskněte OK. Poté upravte nakloněný obraz seřizováním v rozmezí od -5 do +5, pomocí tlačítek nebo . Nakonec stiskněte OK pro jeho uložení.

pokračuje ...

5 Menu Automatické Ladění se objeví na obrazovce. Stiskněte tlačítko OK pro volbu Ano.

6 Televizor začne automaticky ladit a ukládat všechny kanály (televizní stanice), které jsou k dispozici. Tento proces může trvat několík minut. Mějte proto trpělivost a po dobu trvání procesu ladění nestiskněte žádné tlačítko, proces by se neuskutečnil.

Jestliže po vykonání automatického ladění televizor nenašel žádný kanál (televizní stanici), na obrazovce se objeví zpráva, která Vás žádá, abyste zapojili anténu. Při zapojení antény postupujte tak, jak je uvedeno na str.6 tohoto návodu a poté stiskněte OK. Proces automatického ladění se obnoví.

7 Jakmile televizor ukončil ladění a uložil všechny kanály (televizní stanice), na obrazovce se automaticky objeví menu Třídění programů, pomocí kterého můžete změnit pořadí, ve kterém se kanály objeví na obrazovce.

a) Nechcete-li změnit toto pořadí kanálů, přejděte na bod č. 8.
b) Chcete-li změnit pořadí kanálů:

1 Stiskněte tlačítko nebo pro volbu čísla programu s kanálem (televizní stanicí), jehož pozici chcete změnit a následovně stiskněte.
2 Stiskněte vebo provolbu nového čísla programu, ve kterém si přejete uložit zvolený kanál (televizní stanici), a následovně stiskněte .
3 Žopakujte body b)1 a b)2, chcete-li změnit pořadí dalších televizních kanálů.

8 Stiskněte tlačítko MENU a menu zmizí z obrazovky.

Televizor je připraven k funkci.

Úvod a použití různých menu

Tento televizor používá na obrazovce systém menu a tím Vám ukazuje různé operace. Pro přesun po menu používejte tlačítka dálkového ovladače, která jsou následovně popsána:

1 Stiskněte tlačítko MENU a na obrazovce se objeví první stupeň menu.

2 Pro zvýraznění žádaného menu nebo funkce, stiskněte tlačítko ♦ebo . ♦ Pro vstup do zvoleného menu nebo funkce, stiskněte ♦ Pro návrat do předchozího menu nebo funkce, stiskněte ♦ Pro změnu nastavení zvolené funkce, stiskněte /♥nebo . ♦ Pro potvrzení a uložení Vaší volby, stiskněte OK.

3 Stiskněte tlačítko MENU a menu zmizí z obrazovky.

Průvodce po menu

NASTAVENÍ OBRAZU

Menu “Nastavení obrazu” slouží k úpravě nebo seřízení obrazu.

K tomu je třeba: po zvolení funkce, kterou si přejete změnit, stiskněte tlačítko Poté opakovaně stiskněte /neho pro změnu nastavení a nakonec stiskněte OK pro jeho uložení.

- Toto menu Vám také umožní změnit specifický obraz podle toho, jaký program sledujete:

Režim

Osobní (pro osobní požadavky). Přímý přenos (používejte pro pořady v přímém přenosu, DVD a při použití Set Top Boxů). Film (pro filmy).

• Jas, Barcvná Sytost a Ostrost jsou možné změnit pouze v případě, že změníte specifický obraz v režimu “Osobní”.
• Odstín je dostupný pouze pro systém NTSC (např. videokazety z USA).
  • Pro obnovení továrního nastavení obrazu, zvolte Reset a stískněte tlačítko OK.

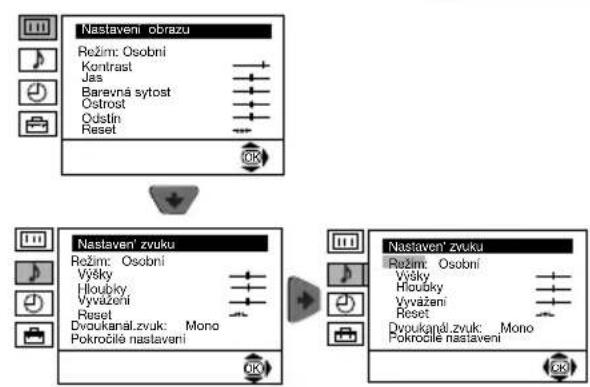

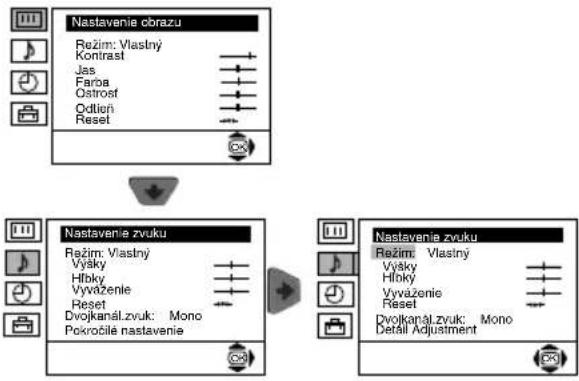

NASTAVENÍ ZVUKU

Menu “Nastavení zvuku” Vám umožní změnit nastavení zvuku.

K tomu je třeba: po zvolení funkce, kterou si přejete změnit, stiskněte Poté opětovně tiskněte / nebo pro změnu nastavení a nakonec stiskněte OK pro jeho uložení.

Toto menu má dvě podmenu:

Režim Osobní (pro osobní požadavky)

Rock

↓ Pop

↓ Jazz

Pokročilé nastavení Zvukový fekt: Vyp: Normální.

Spatial:Pro speciální akustické efckty.

Aut. hlasitost: Vyp: Hlasitost se mění v

závislosti na vysílacím signálu.

Zap: Hlasitost se udržuje nezávisle na vysílacím signálu (např. reklamní inzeráty).

TV reproduktory: Vyp: Zuk vzniká ve vnějším

zesilovači připojenému k výstupu audio na zadní části televizoru.

Zap: Zvuk vzniká v reproduktorech televizoru.

• Výšky a Hloubky je možné změnit pouze po zvolení Osobní v režimu zvuku.

- Přestože je zvuk nastaven již v továrně, je možné jej přizpůsobit Vašim specifickým požadavkům. Pro znovunastavení zvuku zvolte Reset a stiskněte OK.

• V případě dvojjazyčného vysílání, zvolte funkci Dvoukanál. zvuk a nastavte ji na A (pro 1.zvukový kanál), B (pro 2.zvukový kanál), nebo na Mono (určený pro kanál mono, je-li k dispozici). Pro vysílání stereo můžete zvolit bud Stereo, nebo Mono.

Funkce “Časov. vypnutí” v režimu menu “Časovač”, Vám umožní zvolit interval, po jehož uplynutí televizor automaticky přejde do režimu dočasného vypnutí (pohotovostní režim). K tomu je třeba: po zvolení funkce, stiskněte tlačítko Poté stiskněte nebb pro volbu časového intervalu (max. 4 hodiny). Nakonec stiskněte OK pro jejich uložení.

• Chcete-li vidět čas zbývající do vypnutí, zatímco sledujete televizor, stiskněte tlačítko i+.
• Minutu před tím, než televizor přejde do režimu dočasného vypnutí, zbývající čas se objeví na obrazovce.

JAZYK/ZEMĚ

Funkce “Jazyk/Země” v režimu menu “Instalace” slouží k volbě jazyka, ve kterém chcete, aby se na obrazovce objevily menu. Také Vám umožní zvolit zemi, ve které si přejete televizor používat.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko Poté postupujte tak, jak je popsáno v kapitole "Zapnutí a automatické naladění TV", v bodě 2 a 3 na straně 8.

AUTOMATICKÉ LADĚNÍ

Funkce “Automatické ladění” v režimu menu “Instalace” slouží k tomu, aby televizor hledal a uložil do paměti veškeré kanály (televizní stanice), které jsou k dispozici.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko Poté postupujte tak, jak je popsáno v kapitole "Zapnutí a automatické naladění TV", v bodě 5 a 6 na straně 8.

TŘÍDĚNÍ PROGRAMŮ

Funkce "Třídění programů" v režimu menu "Instalace" slouží ke změně pořadí, ve kterém se kanály (tclevizní stanice) objeví na obrazovce.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko Poté postupujte tak, jak je popsáno v kapitole “Zapnutí a automatické naladění TV”, v bodě 7b) na straně 8.

OZNAČENÍ PROGRAMŮ

Funkce “Označení programů”, v režimu menu “Instalace”, Vám umožní přidělit jméno kanálu, maximálně o pěti znacích. K tomu je třeba:

1Po zvolení funkce, stiskněte tlačítko poté stiskněte nebo pro volbu čísla programu, který chcete pojmenovat.

2Stiskněte Vyznačením prvního znaku ve sloupci Etiqueta, stiskněte tlačítko nebo pro volbu jednoho písmene, čísla, nebo “-” pro mezeru a poté stiskněte pro potvrzení tohoto znaku. Zbývající čtyři znaky zvolte stejným způsobem. Nakonec stiskněte OK pro jejich uložení.

AV PŘEDVOLBY

Funkce "AV předvolby", v režimu menu "Instalace", Vám umožní přidělit jméno vnějšímu zařízení připojenému k tomuto televizoru. K tomu je třeba:

1 Po zvolení funkce, stiskněte tlačítko na poté stiskněte nebo pro volbu vnějšího vstupu, který chcete pojmenovat (AV1 a AV2 pro přídavná zařízení připojená ke konektorům typu Euro na zadní části televizoru a AV3 pro konektory na ovládacím čelním panelu). Poté stiskněte

2 Ve sloupci "Název" se automaticky objeví předurčené jméno:

a) Chcete-li použít jedno z těchto předurčených jmen (CABLE, GAME, CAM, DVD, VIDEO nebo SAT), stiskněte tlačítko nebo pro volbu jednoho z nich a nakonec stiskněte OK pro jeho uložení. b) Chcete-li přidělit Vámi určené jméno, zvolte Editar a stiskněte Poté, vyznačením prvního znaku, stiskněte nebo pro volbu jednoho písmene, čísla, nebo “-” pro mezeru a stiskněte pro potvrzení tohoto znaku. Zbývající čtyři znaky zvolte stejným způsobem a nakonec stiskněte OK pro jejich uložení.

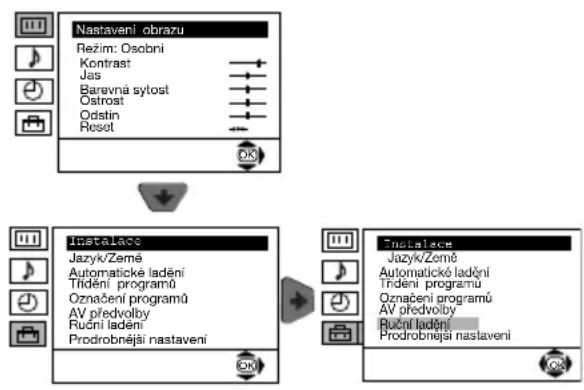

RUČNÍ LADĚNÍ

Funkce “Ruční Ladění” v režimu menu “Instalace” slouží pro:

a) Postupné ladění kanálů (televizních stanic) v pořadí programu, které si přejete, nebo postupné ladění video vstupu. K tomu je třeba:

1 Po zvolení funkce “Ruční Ladění”, stiskněte tlačítko ♣ S vyznačenou položkou Program stiskněte ♣ a poté stiskněte ♦ nebo ♦ pro volbu čísla programu (pozice), na kterém si přejete naladit televizní stanici nebo kanál videa (pro kanál videa Vám doporučujeme vybrat číslo programu 0 ). Stiskněte tlačítko ♦

2 Dostupnost následující funkce závisí na volbě země v režimu menu “Jazyk/Země”. Po zvolení funkce Systém, stiskněte tlačítko na poté stiskněte nebo pro volbu systému televizní stanice (B/G pro Západní Evropu nebo D/K pro Východní Evropu) Stiskněte

3Po zvolení funkce Kanál, stiskněte tlačítko ➔ a poté stiskněte ➔ nebo ➔ pro volbu typu kanálu (“C” pro pozemní vysílání nebo “S” pro kabelové vysílání). Stiskněte tlačítko ➔ Posléze stiskněte číselná tlačítka pro zavedení čísla kanálu televizní stanice nebo znaménka kanálu videa. Neznáte-li číslo kanálu, hledejte ho stisknutím tlačítka ➔ nebo . An najdete kanál, který chcete uložit, stiskněte dvakrát tlačítko OK. Zopakujte všechny tyto body pro naladění a uložení ostatních kanálů.

b) Přidělit jméno kanálu, maximálně o pěti znacích. K tomu je třeba: vyznačením funkce Program, stiskněte tlačítko PROG + nebo -, až se objeví číslo programu, který chcete pojmenovat. Po té, až se objeví na obrazovce, zvolte funkci Pojmenování a následovně stiskněte tlačítko . Stiskněte nebo pro voltu jednoho písmene, čísla nebo “-” pro mezeru a stiskněte pro potvrzení tohoto znaku. Zbývající čtyři znaky zvolte stejným způsobem. Po zvolení všech znaků, stiskněte dvakrát tlačítko OK pro jejich uložení.

c) Dokonce i v případě, že je normálně zapojeno jemné automatické ladění kanálů (AFT), můžeme obraz ručně doladit (jestliže je nejasný) a dosáhnout jeho zlepšení. K tomu je třeba: zatímco sledujete kanál (televizní stanici), ve kterém chcete provést jemné naladění, zvolte funkci AFT, a poté stiskněte tlačítko-Stiskněte neto pro doladění úrovně frekvence kanálu v rozmezí od -15 do +15. Nakonec stiskněte dvakrát tlačítko OK a tímto se nové doladění uloží do paměti.

d)Vynechat čísla programů, které si nepřejete sledovat a tím je přeskočit při jejich výběru pomocí tlačítek PROG +/-. K tomu je třeba: vyznačením funkce Program, stiskněte tlačítko PROG + nebo -, až se objeví číslo programu, který chcete vynechat. Po té, až se objeví na obrazovce, zvolte funkci Přeskočit a následovně stiskněte tlačítko Stiskněte nebo pro volbu Ano a nakonec stiskněte dvakrát tlačítko OK pro jeho uložení. Jestliže časem chcete opět používat číslo vynechaného programu, postupujte tak, jak je výše uvedeno, ale místo “Ano” zvolte “Ne”.

e) Použitím dekodéru připojeného ke konektoru typu Euro 2/ₛ, nebo přes video připojené ke zmíněnému Eurokonektoru, Vám tato funkce umožní sledovat a správně nahrát kodifikovaný kanál. Dostupnost následující funkce závisí na volbě země v režimu menu “Jazyk/Země”. K tomu je třeba: po zvolení funkce Dekodér, stiskněte tlačítko Poté stiskněte nebo pro volbu Zap. Nakonec stiskněte dvakrát OK pro její uložení. Jestliže časem budete chtít tuto funkci zrušit, postupujte, jak je výše uvedeno, ale zvolte znovu “Vyp” místo “Zap”.

REDUKCE ŠUMU

Funkce “Redukce šumu” v režimu menu “Prodrobnčjši nastaveni” slouží k redukci šumu obrazu v případě slabých signálů televizoru.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko Poté stiskněte neb, zvolte Auto a nakonec stiskněte OK pro jeho uložení.

Jestliže časem budete chtít tuto funkci zrušit, postupujte tak, jak je výše uvedeno, ale zvolte "Vyp" místo "Auto".

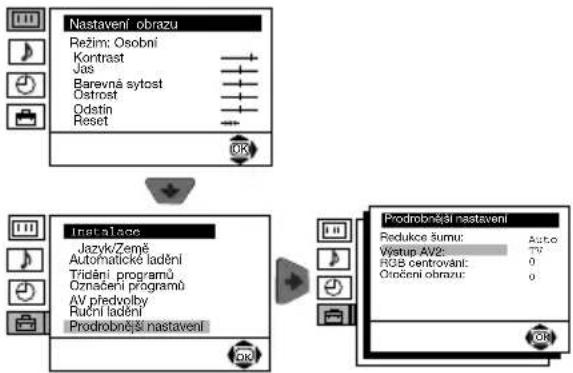

VÝSTUP AV2

Má-li Váš videorekordér k dispozici Smartlink, tento postup není třeba.

Funkce "Výstup AV2", v režimu menu "Prodrobnějši nastaveni", Vám umožní zvolit vnější výstup konektoru typu Euro 2/→s, abyste z tohoto Eurokonektoru mohli nahrát jakýkoliv signál pocházející z televizoru, nebo z jiného vnějšího zařízení připojeného k Eurokonektorů 1/→nebo ke konektorům 3 a →3 na ovládacím čelním panelu.

V tomoto případě je třeba: po zvolení funkce, stiskněte tlačítko Poté stiskněte nebo pro volbu požadovaného výstupního signálu TV, AV1, AV3 nebo AUTO.

Poznámka:

Pokud zvolíte funkci AUTO, výstupní signál bude vždy stejný jako ten, který se objeví na televizní obrazovce.

Máte-li připojený dekodér ke konektoru typu Euro 2/→s, nebo k videu připojenému k tomuto Eurokonektoru, nezapomeňte znovu zvolit “Výstup AV2” v režimu “AUTO” nebo “TV” pro jeho správnou dekodifikaci.

RGB CENTROVÁNÍ

Při zapojení vnějších signálů RGB, jako "PlayStation", je možně, že bude třeba seřídit vodorovné centrování obrazu. V tomto případě se seřizuje pomocí funkce "RGB centrování" v režimu menu "Prodrobnější nastaveni".

K tomu je třeba: zatímco sledujete vstupní signál RGB, zvolte funkci "RGB Centróvaní" a stiskněte tlačítko Poté stiskněte nebo

pro upravení centra obrazu (seřizujte od - 10 do + 10). Nakonec stiskněte tlačítko OK pro jeho uložení.

OTOČENÍ OBRAZU

Vzhledem k zemské přitažlivosti se může stát, že se obraz nakloní. V tomto případě ho můžete upravit použitím funkce “Otočení obrazu” v režimu menu “Prodrobnčjši nastavení”.

K tomu je třeba: po zvolení funkce, stiskněte tlačítko Poté stiskněte nebo pro seřízení otočení obrazu v rozmezí od - 5 do + 5. Nakonec stiskněte tlačítko OK pro jeho uložení.

Teletext

Teletext je informační služba, kterou užívá většina televizních stanic. Na straně s obsahem služeb teletextu (všeobecně je to strana 100) je poskytnuta informace o tom, jak se užívá tato služba. Pro práci v teletextu používejte tlačítka dálkového ovladače tak, jak je uvedeno v této kapitole. Zvolte televizní stanici se silným signálem, jinak může dojít v teletextu k chybám.

Vstup do teletextu

Zvolte kanál (televizní stanici), který vysílá teletext, který si přejete sledovat, stisknutím tlačítka

Zvolení stránky teletextu

Pomocí čiselných tlačítek dálkového ovládače zadejte tri čísla predstavující příslušné číslo stránky, kterou si přejete vidět.

• V případě, že se při volbě zmýlíte, zadejte jakákoliv tři čísla, a poté znovu zadejte správné číslo stránky.
- Jestliže se počítadlo stránek nezastaví, je to proto, že požadovaná stránka není k dispozici. V tomto případě zadejte jiné číslo stránky.

Zvolení následující nebo předchozí stránky

Stiskněte tlačítka PROG + ( )nebo PROG - ( ).

Překrytí teletextu televizním obrazem

Zatímco sledujete teletext, stiskněte tlačítko 📄pětovným stisknutím se teletextový režim zruší.

Zmrazení teletextové stránky

Stiskněte tlačítko. Opětovným stisknutím se zmrazení podstránky zruší.

Odhalení skrytých informací (např. soutěžních odpovědí)

Stiskněte tlačítko Opětovným stisknutím se informace opět ukryje.

Vystoupení z teletextu:

Stiskněte tlačítko .

Fastext

Služba Fastextu nám umožní přístup do požadované stránky teletextu stisknutím pouze jednoho tlačítka. įste-li v teletextu a v případě, že se vysílají signály Fastextu, na spodní části obrazovky se objeví nabídka barevných kódů, které umožňují přístup přímo k teletextově stránce. K zobrazení této nabídky stiskněte tlačítko příslušné barvy (červené, zelené, žluté nebo modré) na dálkovém ovladači.

Připojení přídavných zařízení

K televizoru je možné připojit různá další zařízení, jak je uvedeno níže. (Přípojné kabely se nedodávají).

Připojení videa:

Pro připojení videa, obsáhlejší informace najdete v kapitole Připojení anteny a videa. Doporučujeme Vám, byste pro připojení videa použili kabel typu Eurokonektor. V případě, že nepoužijete tento kabel, budete muset naladit kanál video signálu ručně ú pomocí menu "Ruční Ladění" (viz odst.a) na str.13). Zkonzultujte také návod k obsluze Vašeho videa, kde se dozvíte, jak získáte kanál video signálu.

Připojení videorekordéru, které má k dispozici SmartLink:

SmartLink je přímé propojení mezi televizorem a videorekordérem, které umožňuje přenos určitých informací. Podrobnější informace o SmartLinku najdete v návodu k obsluze Vašeho videorekordéru. Jestliže používáte videorekordér, který je opatřen Smartlinkem, doporučujeme Vám, abyste ho připojili ke konektoru typu Euro 2/4 použitím kabelu typu Eurokonektor.

Pokud máte připojen dekodér ke konektoru typu Euro 2/-, nebo k videu, které je připojeno ke zmíněnému Eurokonektoru:

Zvolte funkci Ruční Ladění v režimu menu Instalace a po zvolení funkce Dekodér **, zvolte Zap (použDitím nbo) pro každý kódovaný kanál.

** Dostupnost této funkce závisí na volbě země v menu Jazyk/Země .

Použití přídavných zařízení

1 Připojte prídavné zařízení přes príslušný konektor televizoru tak, jak je výše uvedeno.
2 Zapněte připojené zařízení.

3 Aby se objevil obraz připojeného zařízení, opakovaněů tiskněte tlačítko 📋, dokud se na obrazovce neobjeví správný vstupní symbol.

Symbol Vstupní signály
	Vstupní audio/video signál přes konektor typu Euro C.
	Vstupní signál RGB přes konektor typu Euro C. Tento symbol se objeví pouze v případě, že je připojen vstup RGB.
	Vstupní signál pro audio / video přes konektor typu Euro D.
	Vstupní signál pro S video přes konektor typu Euro D.
	Vstupní video signál přes konektor RCA A a vstupní audio signál přes B.

4 Aby se znovu objevil normální televizní obraz, stiskněte tlačítko ☐ na dálkovém ovladači.

CZ

Připojení monofonních přístrojů

Zástrčku zvuku zapojte do zdířky L/G/S/I na čelním panelu televizoru a zvolte vstup postupem popsáným výše. Poté nastavte kanál “Dvoukanál. zvuk” “A” ve zvukové nabidce dle částl “Nastavení zvuku” tohoto návodu.

Technické údaje

Systém TV:

Závisí na Vámi zvolené zemi:

B/G/H, D/K

Systém kódování barev:

PAL, SECAM

NTSC 3.58, 4.43 (pouze pro video vstup)

Rozložení kanálů:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Televizní obrazovka:

Plochá obrazovka FD Trinitron

29 inches (přibližně 72 cm. v úhlopříčce)

Vstupy na zadní straně:

21-pinový konektor typu EURO (norma CENELEC), včetně vstupu pro audio/video, vstupu RGB, výstupu audio/video z TV audio/video.

21-pinový konektor typu Euro (norma CELENEC), včetně vstupu pro audio / video, vstupu pro S video, volitelného výstupu audio / video a připojení SmartLinku.

Vstupy na prední straně:

3 video vstup - konektor RCA 3 audio vstup - konektory RCA. zdířka sluchátek

Výstupy zvuku:

2 x 10 W (hudební výkon)

2 x 5 W (RMS)

Příkon:

94 W

Příkon v režimu časového vypnutí (pohotovostní režim):

0.5 W

Rozměry (š x v x h):

Přibližně 788 x 598 x 523 mm

Hmotnost:

Přibližně 45.8 kg

Dodané příslušenství:

1 dálkový ovládač, typ RM-947

2 baterie typu IEC.

Další funkce:

-Teletext, Fastext, TOPtext.

•Automatické zapojení.

-SmartLink (přímé propojení mezi televizorem a kompatibilním videorekordérem. Podrobnější informace o SmartLinku najdete v návodu k obsluze Vašeho videorekordéru).

•Automatické nalezení systému TV.

Úpravy v designu a technických vlastnostech bez předchozího upozornění.

Řešení problémů

Zde jsou některá řešení problémů, které mohou ovlivnit obraz i zvuk.

Problém Rešení
Není obraz (černá obrazovka) a není zvuk	Zkontrolujte zapojení antény.Zapojte televizor do zásuvky a stiskněte tlačítko čelní stranč aparátu.Pokud na televizoru svítí indikátor stiskněte tlačítko dálkového ovladače.
Špatný nebo žádný obraz, ale zvuk je dobrý.	Pomocí Režimu menu vstupte do “Nastavení obrazu” a zvolte “Reset” pro obnovení továrního nastavení.
Není obraz nebo není informační menu přídavného zařízení připojeného přes Eurokonektor na zadní části televizoru	Zkontrolujte zapojení přídavného zařízení a několikrát stiskněte tlačítko na dálkovém ovladači, dokud se správný vstupní symbol neobjeví na obrazovce.
Dobrý obraz, ale bez zvuku.	Stiskněte tlačítko na dálkovém ovládači.Zkontrolujte, jsou-li sluchátka odpojeny.
Barevné pořady nejsou barevné	Pomocí Režimu menu vstupte do “Nastavení obrazu” a zvolte “Reset” pro obnovení továrního nastavení.
Obraz je zkreslený při změně programu nebo při zvolení teletextu	Na zadní straně televizoru vypněte zařízení připojené přes 21-kolíkový Euro-konektor
Chybné zobrazování písmen a znaků se projeví při sledování teletextu	Vstupem do nabídky Menu se dostanete až do úrovně nastavení “Instalace/Jazyk/Země”, zde zvolíte příslušný jazyk a zemi, kde je televizor instalován a jejíž vysílání televizor přijíma. Pro země kde se používají písmena a znaky z Cyrilice a jejich název se nezobrazi v nabídce doporučujeme použít nastavení televizoru pro Rusko. Takto se předejdete chybnému zobrazování Cyrilichých písmen a znaků v teletextu.
Obraz je nakloněný	Pomocí Režimu menu zvolte funkci “Otočení obrazu” v režimu menu “Podrobnější nastavení” a upravte naklonění.
Šum v obrazu	Pomocí Režimu menu zvolte funkci “AFT” v režimu menu “Ruční Ladění” a ručně doladte. Tak dosáhnete lepšího příjmu obrazu.Pomocí Režimu menu zvolte funkci “Redukce Šumu” v režimu menu “Pokročilé Výbavení” a zvolte “Auto” pro zredukování šumu v obrazu.
Při sledování kanálu kodifikovaného pomocí dekodéru, který je připojený k Eurokonektoru obraz se správně nedekóduje nebo je nestálý.	Pomocí systému menu, vstupte do režimu menu “Instalace”. Poté vstupte do funkce “Prodrobnější nastavení” a zvolte “Výstup AV2” v režimu “TV”.
Dálkový ovládač nefunguje	Vložte nové baterie.
Indikátor dočasného vypnutí televizoru (pohotovostní režim) bliká.	Obratte se na nejbližší autorizovaný servis Sony.

Bevezetés

Automatické ladenie 12

Triedenie programov.... 12

Označenie programov.... 13

AV predvol'by 13

Ručné ladenie 14

Auto formát 15

Redukcia šumu 15

Výstup AV2 16

RGB centrovanie.... 16

Otočenie obrazu 16

Teletext 17

Đalšie informácie

Kábel Scart je volitel'ný.

Vloženie batérií do dial'kového ovládania

Stlačením tlačidla 2ap./vyp. na TVP zapnite TVP. Po prvom zapnutí TVP sa na obrazovke automaticky zobrazí ponuka Jazyk.

5 Na obrazovke sa zobrazí ponuka Automatické ladenie. Stlačením OK zvol'te Áno.

a) Ak vám poradie naladených programov vyho vuje, pokračujte krokom 8.

1 Stlačením tlačidla MENU zobrazíte prvú úroveň obrazovej ponuky.

Ponuka Nastavenie obrazu

Ponuka Nastavenie obrazu umožnuje upravovat' nastavenia obrazu.

Úroveň Jas, Farba a Ostrost' je možné upravovat' len pre režim "Personal".

Odtieň je možné upravovat' len pre signál v norme NTSC (napr. video kazety USA).

Zvolením Reset a stlačením OK obnovíte výrobné nastavenie obrazu.

Ponuka Nastavenie zvuku

Pokročilé nastavenie → ↓ Zvukový efekt:

Zvolením Reset a stlačením OK obnovíte výrobné nastavenie zvuku.

Vol'ba Ručné ladenie v ponuke Nastavení umožňuje:

Ak váš VCR podporuje funkciu SmartLink, tento postup nie je potrebný.

Ak zvolíte AUTO, výstupný signál bude zhodný so signálom zobrazeným na TV obrazovke.

Číselnými tlačidlami zadajte trojciferné číslo požadovanej strany.

Stlačte /+ Opatovným stlačením informáciu znova ukryjete.

Vypnutie teletextu:

Stlačte

Fastext

21-pinový konektor Scart (CENELEC štandard), vrátane audio/video vstupu, RGB vstupu, TV audio/ video výstupu.

21- pinový konektor (SMARTLINK) Scart (CENELEC štandard), vrátane audio/video vstupu, S-video vstupu, volitel'ného audio/video výstupu a rozhrania SmartLink.

Konektory na prednej strane TVP

video vstup

RCA konektor

audio vstup

RCA konektory

1 dial'kové ovládanie (RM-947)

2 x batérie (s označením AA IEC)

Đalšie funkcie:

Teletext, Fastext, TOPtext.

Vypínací časovač.
