Тип	Кинескопный телевизор (CRT)
Модель	KV-SZ29M91
Диагональ экрана	29 дюймов (73 см)
Формат экрана	4:3
Разрешение	625 строк (PAL/SECAM)
Размеры (Ш x Г x В)	692 x 530 x 570 мм (с подставкой)
Вес	41 кг
Потребляемая мощность	110 Вт
Напряжение питания	220 В, 50 Гц
Входы	Антенный (RF), AV1 (SCART), S-Video, компонентный (Y,Pb,Pr), аудиовход (RCA)
Выходы	Аудиовыход (RCA), наушники (3,5 мм)
Аудиосистема	Стерео, 2 динамика по 10 Вт
Системы цветности	PAL, SECAM, NTSC (воспроизведение)
Телетекст	Да (страницы до 1000)
Таймер сна	Да (до 120 мин)
Автонастройка каналов	Да (автоматический поиск и запоминание)
Пульт дистанционного управления	В комплекте (RM-...)
Материал корпуса	Пластик
Цвет корпуса	Черный / серебристый
Энергопотребление в режиме ожидания	Менее 1 Вт
Руководство пользователя	В комплекте (PDF на сайте)

Часто задаваемые вопросы - KV-SZ29M91 SONY

Как подключить цифровой ресивер к телевизору?

Подключите ресивер к одному из входов телевизора: используйте SCART (AV1), компонентный вход (Y,Pb,Pr) или S-Video. Выберите соответствующий источник на пульте кнопкой SOURCE или INPUT.

Почему нет изображения, но есть звук?

Возможные причины: неправильно выбран источник сигнала, неисправен кабель, или проблема с внешним устройством. Попробуйте переключить вход и проверить соединения. Если экран остается темным, возможно, неисправность кинескопа.

Как настроить каналы автоматически?

Нажмите кнопку MENU, перейдите в раздел Настройка (Setup), выберите Автонастройка (Auto Tuning) или Поиск каналов. Телевизор просканирует все доступные частоты и сохранит каналы.

Где находится серийный номер телевизора?

Серийный номер указан на задней панели корпуса, рядом с этикеткой производителя. Он также может быть в меню Информация (Information) или в руководстве пользователя.

Что делать, если пульт дистанционного управления не работает?

Проверьте батарейки (замените их). Убедитесь, что нет препятствий между пультом и ИК-приемником на телевизоре. Попробуйте перезагрузить телевизор, отключив его от сети на 30 секунд.

Как сбросить телевизор к заводским настройкам?

Войдите в меню Настройки (Settings), выберите Сброс (Reset) или Заводские настройки (Factory Reset). Подтвердите действие. Все каналы и настройки будут удалены.

Поддерживает ли телевизор NTSC?

Да, телевизор KV-SZ29M91 поддерживает воспроизведение сигналов NTSC, что позволяет просматривать видеозаписи и DVD из регионов NTSC.

Как правильно чистить экран и корпус?

Отключите телевизор от сети. Используйте мягкую сухую ткань для удаления пыли. Для загрязнений слегка смочите ткань водой или специальным средством для чистки ЖК/плазмы (для кинескопа это безопасно). Не используйте спирт, ацетон или абразивные материалы.

Можно ли подключить наушники?

Да, на задней панели есть разъем для наушников (3,5 мм). Подключите наушники, и звук из динамиков отключится автоматически.

Какая мощность динамиков?

Телевизор имеет два встроенных динамика общей мощностью 20 Вт (2 x 10 Вт), что обеспечивает стереозвук достаточной громкости для комнатного просмотра.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KV-SZ29M91 SONY

Инструкция по эксплуатации

RU

• Перед работой с устройством внимательно прочтайте инструкцию и сохраните её для дальнейшего использования.

WEGA

KV-SZ29

KV-SZ25

• Внутри телевизора очень высокое напряжение.
• Рабочее напряжение телевизора: 220-240 В переменного тока.
• Во избежание утечки электроэнергии через антенну и другие разъёмы не подключайте кабель питания до тех пор, пока вы не выполнили все остальные подключения.

- Во избежание протекания батарей и повреждения пульта дистанционного управления (ДУ) извлеките батареи из пульта ДУ, если вы не собираетесь пользоваться им несколько дней. Если жидкость из батареи попала на кожу, немедленно смойте её водой.

В целях безопасности неприкасайтесь к каким-либочастям ТВ, кабелю питания иантенне во время грозы.	Для безопасности ваших детейне оставляйте их рядом с ТВбез присмотра. Не разрешайтеим влезать на корпус ТВ.	Во избежание пожара и ударатоком не подвергайте ТВвоздействию дождя иливлаги.
Не ставьте на ТВ какие-либопредметы. Не капайте и небрызгайте на устройствоводой, а также не ставьте нанего какие-либо сосуды сжидкостью, например, вазы.	Не включайте ТВ, еслижидкость или какой-либотвёрдый предмет попали во внутрь корпуса. Немедленноотдайте устройство напроверку квалифицированномуперсоналу.	Располагайте ТВ на специальнойустойчивой подставке, котораяможет выдержать вес ТВ, или наполу. Убедитесь, что верхняяпанель подставки ровная и еёплощадь превышает площадьнижней части ТВ.
Не блокируйте вентиляционныеотверстия ТВ. Не устанавливайтеТВ в замкнутом пространстве,например, на закрытом стеллажеили во встроенном шкафу.	Этот ТВ предназначен только длядомашнего использования. Неиспользуйте ТВ в автомобиле илитам, где он может подвергнутьсячрезмерному воздействию пыли,влажности, нагреву или вибрации.	Не подключайте слишкоммного электроприборов кодной розетке. Следите, чтобыкабель питания не былповрежден.
Не открывайте корпус изаднюю панель ТВ, так каквнутри высокое напряжение.Предоставьте обслуживание иутилизацию ТВквалифицированномуперсоналу.	Очищайте ТВ мягкой сухойтканью. Не используйтебензин, растворители идругие химикалии дляочистки ТВ. Не приклеивайтечто-либо (скотч, целлофан,клей) на окрашенные частиТВ. Не царапайте кинескоп.	Отсоединяя кабель питания,держитесь за вилку. Никогда нетяните за кабель. Даже если ваш ТВвыключен, он всё ещё подключён кисточнику переменного тока, таккак подключён кабель питания.Отключите ТВ из розетки передперемещением или в случае, есливы не будете пользоваться им втечение нескольких дней.

Содержание

Установка

Безопасная установка телевизора.... 4

Перед эксплуатацией 5

Настройка ТВ ("Начальная настройка")...... 6

Элементы управления

Передняя и задняя панели управления ТВ 8

Использование пульта ДУ и базовые функции ...... 9

Более сложные функции

Выбор режимов воспроизведения звука и изображения ..... 11

Прослушивание радиостанций диапазона FM 12

Просмотр стереофонических программ или программ на двух языках .... 13

Телетекст 14

Настройка с помощью меню

Знакомство с навигатором WEGA GATE .... 15

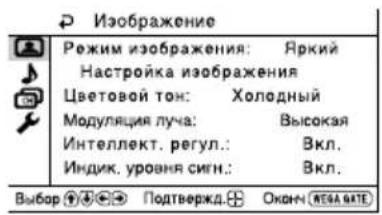

Меню "Установки"...... 16

Изменение параметров "Изображение" 17

Изменение параметров "Звук" .... 19

Изменение установок "Настройка каналов" 20

Изменение установок "Установка" 22

Дополнительная информация

Подключение дополнительных компонентов ...... 23

Устранение неисправностей ..... 25

Технические характеристики ..... Задняя крышка

Сделано в Малайзии.

Изготовитель: Сони Корпорейшн

Адрес: 1-7-1 Конан, Минато-ку, Токио 108-0075, Япония

Безопасная установка телевизора

Во избежание падения ТВ используйте прилагаемые винты, зажимы и крепежную ленту.

Винты

Зажимы Крепежная лента

С помощью винтов прикрепите один конец ленты к подставке для ТВ, а другой конец к специальному отверстию в задней стенке ТВ.

ИЛИ

(1) Протяните шнур или цепочку через зажимы.

(2) С помощью винтов прикрепите один зажим к стене или опоре, а другой зажим к специальному отверстию в задней стенке ТВ.

ИЛИ

(1) Подсоедините каждый конец кабеля или прикрепнте к соответствующим держателям на задней панели телевизора.

(2) Надежно закрепите прилагаемый кабель или подсоедините его к настенной розетке или штырю, используя способ монтажа, позволяющий выдержать вес телевизора.

Примечание

- Используйте только прилагаемые винты. Использование других винтов может повредить ТВ.

Установка4

■ Перед эксплуатацией

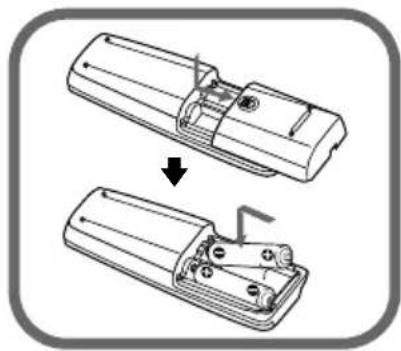

Установите батареи (прилагаются) в пульт ДУ.

Примечание

- Не используйте одновременно старые и новые батареи или батареи различных типов.

Подключите антенный кабель (не прилагается) к ТГ (вход для антенны) на задней панели ТВ.

Советы

• С помощью этого телевизора можно принимать телевизионные и радиосигналы диапазона FM при выполнении соответствующих подключений к входному гнезду антенны 7Г (см. стр. 23).
• Вы также можете подключить ТВ к другим дополнительным компонентам (см. стр. 23).

Подключите кабель питания к розетке, а затем нажмите кнопку ① на ТВ для включения телевизора.

Примечание

- При включении ТВ индикатор ⏻ (режим ожидания) несколько секунд мигает зелёным. Это не свидетельствует о неполадке или сбое в работе устройства.

War 4

Отрегулируйте ТВ, следуя инструкциям меню "Начальная настройка" (см. стр. 6).

■ Настройка ТВ ("Начальная настройка")

При первом включении ТВ на экране отображается меню "Начальная настройка". Можно изменить язык меню, автоматически настроить телевизионные каналы, сортировать или редактировать каналы, отрегулировать положение изображения, используя кнопки пульта дистанционного управления или Передняя панель управления ТВ.

1 Нажимайте кнопки ♦ или ♦ для выбора нужного языка меню, затем нажмите кнопку

Отображается выбранный язык меню.

2 Нажимайте кнопки ♦ или ♦ для выбора пункта "Да", а затем нажмите кнопку ⚡для автоматического сохранения телеканалов.

На экране будет отображаться ход автоматической предварительной настройки.

После того, как все каналы будут настроены и сохранены в памяти, на экране автоматически появится меню "Сортировка/Редактир.программ".

Чтобы пропустить автоматическую настройку каналов, выберите "Нет", а затем нажмите кнопку ☐.

При появлении на экране сообщения "Не найдено ни одного канала. Подключите антенну" проверьте подключения на своем ТВ, а затем нажмите кнопку.

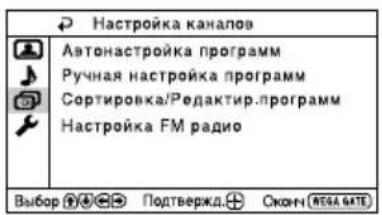

3 С помощью меню "Сортировка/Редактир.программ" можно сортировать и редактировать каналы.

a) Если необходимо сохранить текущий порядок каналов, нажмите кнопку WEGA GATE для выхода.
b) Нажимайте кнопку ♠ или ♦ для выбора номера программы для канала, который необходимо изменить. Выбранный канал появится на экране.
с) Если необходимо сохранить каналы в другом порядке, выполните следующие действия:

1) Нажмите кнопку → для входа в режим сортировки.
2) Нажимайте кнопку ↑ или ↓ для выбора нового номера программы для выбранного канала, затем нажмите ←.

d) Если необходимо редактировать каналы, нажмите кнопку 📋 для перехода в режим редактирования. С помощью кнопок → выберите требуемый элемент редактирования: Метка, Пропуск, 🔒 (знак блокировки). Затем нажмите кнопку

1) Нажмите кнопку ↑ или ↓ для выбора буквенно-цифровых символов для метки. Затем нажмите кнопку
2) Чтобы установить пропуск программы, с помощью кнопки ♦ или ♦ выберите значение "Вкл." . Затем нажмите кнопку Для пропуска программы с этим номером можно использовать кнопки PROG +/-
3) Чтобы заблокировать номер ненужной программы, с помощью кнопки ↑ или ↓ выберите 🔒. Затем нажмите кнопку

e) Повторите пункты b) - d), если необходимо редактировать другие каналы.

Нажмите кнопку WEGA GATE для перехода к следующему меню.

4 Нажимайте кнопки ← или → для регулировки полей вверху и внизу меню, если они сдвинуты, затем нажмите кнопку 🔒. Появится меню "Позиция по вертикали".

5 Если верхняя и нижняя полосы не одинаково расположены сверху и снизу экрана, нажмите кнопку ↑ или ↓, чтобы отрегулироватр их, а затем нажмите кнопку 📋. Если регулировка не требуется, нажмите кнопку 📋

6 Для отключения повторного отображения меню "Начальная настройка" при включении телевизора с помощью кнопки ①, нажмите ↑ или ↓ для выбора значения "Нет", затем нажмите ⚙️ Чтобы данное меню отобразилось снова, выберите пункт "Да", затем нажмите кнопку ⚙️.

Совет

- Вы можете сразу перейти к концу меню "Начальная настройка", нажав кнопку WEGA GATE.

■ Передняя и задняя панели управления ТВ

Кнопка/Гнездо Функция		стр.
1 1 Включение или выключение ТВ. 5
2 ⏻ Индикатор режима ожидания. 5
2 ⏻	Индикатор будильника. 10
3 Ⓜ	Сенсор для пульта ДУ.	-
4 PROG +/-	Выбор программы.	-
5 ↗ +/-	Настройка громкости.	-
6 ➕	Выбор ТВ или видеовхода.	23
Операции меню WEGA GATE
4,5 ➕, ➕, ➕ ➕	Выбрать и отрегулировать параметры.	15
6 ➕	Подтвердить выбранные параметры.	15
7 WEGA GATE	Переход в меню WEGA GATE или выход из него.	15
8 FM	Прослушивание радиостанций диапазона FM. 12
9 ⌅	Гнездо наушников.	-
10 ➕2	Гнездо видеовхода 2.	23
11 ₩	Гнездо входа антенны.	23
12 ➕	Гнезда видео/аудио выхода.	24
13 ➕⋯	Гнеэда компонентного видеовхода.	24
14 ➕1	Гнезда видеовхода 1.	23

Использование пульта ДУ и базовые функции

Кнопка Назначение стр.
1/☐	Временное отключение или – включение ТВ.
2☐	Отображение телепрограммы. –
3	Переключение на последний – номер программы, которая просматривалась не менее пяти секунд.
4PROG +/-	Переключение программ. Для – осуществления быстрого выбора нажмите и удерживайте до появления номера нужной программы.
5+/-	Настройка громкости. –
8	Изменение формата изображения: “Вкл.” (16:9 - широкоэкр. режим), “Выкл.” .	–
9	Выбор режима объёмного звучания.	19
10	Отображение экранной информации.	–
11	Временное отключение звука.	–
13	Выбор ТВ или видеовхода.	23
140 – 9	Ввод цифр (номера программы). Для программ с номером больше 10 вторую цифру необходимо ввести в течение двух секунд.	–
19	Выберите параметры режима звука, используя изображение 5-полосного графического эквалайзера.	11
20	Выберите режим изображения.	11
Операции меню WEGA GATE
6	Подтвердить выбранные параметры.	15
7 WEGA GATE вы	Переход в меню WEGA GATE или ход из него.
17 ↑, ↓, ←, →	Выбрать и отрегулировать параметры.
18 RETURN	Возврат к предыдущему меню.

продолжение

Кнопка Назначение стр.
Операции с таймером15(Таймер включения)	Настройка автоматического включения телевизора – через определенное время (макс. значение - 12 час).При установке будильника индикаторна ТВ загорается жёлтым.Если в течение часа после включения ТВ с использованием функции Таймер включения никакие кнопки и элементы управления нажаты не были, ТВ автоматически переходит в режим ожидания.
16(Таймер отключения)	Настройка автоматического выключения телевизора – в необходимое время (макс. значение - 1 час 30 мин.).
Телетекст (зеленые значки)≡, Ⓤi, ⬇, ⚫, ?, ⬣, ⭺, ⭺, ■ (Красная, зеленая, желтая, синяя кнопки)	Все кнопки используются для выполнения операций телетекста.	14
Режим РІР☐, ⬋, ↑, ↓, ←, →	Не функционирует на данном ТВ.	–
Стерео/двузычные операции12А/В Выбор стерео/двузычного режима.		13

■Выбор режимов воспроизведения звука и изображения

Вы можете выбрать режимы звучания или изображения, а также отрегулировать установки в соответствии с собственными предпочтениями с помощью режима "Индивид."

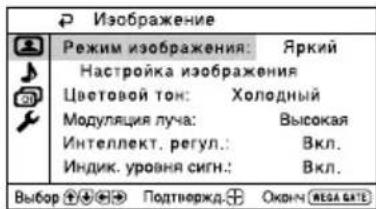

Выбор режима изображения

Нажмите для выбора нужного режима изображения.

Выберите Чтобы получить

“Яркий” яркий, контрастный и резкий контрастности.
“Обычный”	Изображение нормальной контрастности.
“Индивид.” Наиболее поздние настройки изображения в опции “Настройка изображения” в меню (см. стр.18).

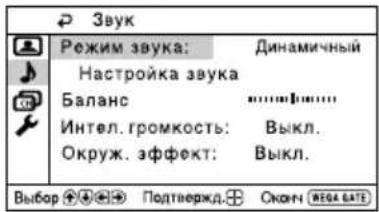

Выбор режима звучания

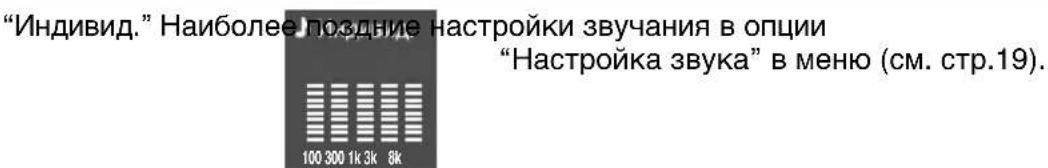

Нажмите для выбора нужного режима звучания. Отображается дисплей 5-полосного графического эквалайзера.

Выберите Чтобы получить

■Прослушивание радиостанций диапазона FM

С помощью телевизора можно прослушивать радиостанции диапазона FM.

Для перехода в режим "FM радио":

Нажмите кнопку WEGA GATE и выберите "FM радио" (см. стр. 15) или Нажмите кнопку FM на передней панели (см. стр. 8).

Для выхода из режима "FM радио":

Нажмите кнопку WEGA GATE, выберите требуемый режим: "ТВ" или "Внешние входы", затем нажмите ✉. Выберите требуемый телевизионный канал или внешний вход, затем нажмите ✉ или

Нажмите кнопку FM на передней панели.

Прослушивание предварительно настроенных станций

1 Перейдите в режим "FM радио".
2 Нажмите кнопку WEGA GATE и выберите "Установки". Выполните предварительную настройку требуемых радиостанций диапазона FM в группе "Настройка FM радио" меню "Настройка каналов" (см. стр. 20).
3 Для выхода из меню "Настройка каналов" нажмите кнопку WEGA GATE. На экране отобразятся номера и метки предварительно настроенных радиостанций диапазона FM. Выберите нужную радиостанцию диапазона FM с помощью кнопки PROG +/-.

Совет

- Можно также использовать кнопки 1-9 пульта дистанционного управления для выбора нужной радиостанции диапазона FM.

Прослушивание станций, которые не были настроены предварительно

1 Перейдите в режим "FM радио".
2 Нажмите кнопку ♦ или ♦ для поиска нужной радиостанции диапазона FM. Номера и метки радиостанций отображаться не будут.
3 Если сигнал радиостанции слишком слабый, настройте ее вручную с помощью кнопок ◆ и ►.

Примечания

• В режиме “FM радио” можно использовать только следующие кнопки пульта дистанционного управления: ↑, ↓, ↔ и →.
• Частоту прослушиваемой радиостанции нельзя сохранить в памяти.
• Если появится сообщение “Настройте FM радио”, перейдите в меню “Настройка каналов” и выполните предварительную настройку требуемых радиостанций диапазона FM в группе “Настройка FM радио” (см. стр. 20).

Примечание

- Когда при приеме стереопрограммы в диапазоне FM слышны статические помехи, нажимайте кнопку А/В, пока не появится индикация "Моно". Стереоэффект исчезнет, но помехи будут устранены.

■ Просмотр стереофонических программ или программ на двух языках

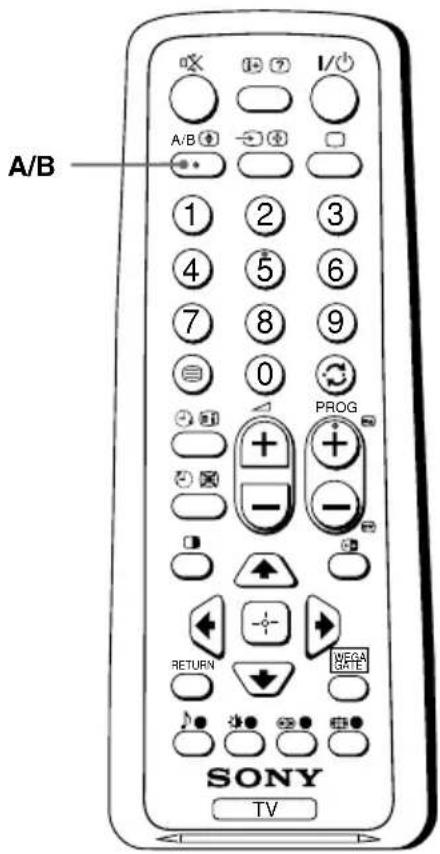

С помощью кнопки А/В можно переключать ТВ в режим стереозвучания или режим программы на двух языках в системе NICAM и А2 стерео.

При приеме программы NICAM

Передача Экранный дисплей(выбранный звук)
NICAMстерео	NICAM(Стереофонический звук)	→Моно(Обычный звук)
NICAMна двухязыках	NICAM основной(Звук основного канала)	→NICAMподканал(Звук подканал)→Моно(Обычный звук)
NICAMМОНО	NICAM основной(Звук основного канала)	→Моно(Обычный звук)

При приеме программы А2

Передача Экранный дисплей(выбранный звук)
A2стерео	Стерео(Стереофонический звук)	→	Моно(Обычный звук)
A2на двухязыках	Основной(Звук основного канала)	→	Подканал(Звук подканала)

Примечание

- Если при приеме стереопрограммы в стереорежиме возникают помехи, выберите режим "Моно". Звук становится монфоническим, но уровень помех снижается.

Телетекст

Некоторые телевизионные каналы предоставляют информационную услугу "телетекст". Телетекст дает вам возможность получать различного рода информацию, такую, как сводки фондовой биржи и последние известия.

Для вывода на экран страниц телетекста вы можете пользоваться пультом ДУ.

Чтобы	Выполните следующие действия
Вывести страницутелетекста поверхобычнойтелепередачи	Нажмите Ⓔ каждым нажатием , Ⓤпоказания экрана меняюстся следующимобразом: Телетекст → телетекст и ТВ → ТВ.Если информация телетекста нетранслируется, в нижнем левом углу экранапоявляется сообщение “100”.
Просмотретьсодержаниетелетекста	Нажмите ⒺНа экране появляется общий обзорсодержания телетекста, включающий номерастраниц.
Выбрать страницутелетекста	Нажмите номерные кнопки для вводаЗ-значного номера нужной страницытелетекста. Если вы ошиблись во времяввода номера страницы, введите номерзаново. Чтобы перейти на следующую илипредыдущую страницу, нажмите Ⓔли . Ⓗ
Задержать выводтелетекста наданной странице	Нажмите Ⓔля вызова на экран значкаП️ в верхнем левом углу экрана. Длявозоб-новления обычного просмотрателетекста нажмите Ⓕ
Открыть скрытуюинформацию (напр.,ответы на вопросы)	Нажмите ⒻЧтобы вернуться к обычному изображению,нажмите Ⓕнова.
Увеличить шрифттелетекста	Нажмите Ⓔ каждым нажатием кнопки⇨, шрифт телетекста изменяетсяследующим образом: Уведичивается шрифтверхней половины экрана → Увеличиваетсяшрифт нижней половины экрана → Обыцныйразмер шрифта.
Ожидание загрузкистраницы телетекстаодновременнос просмотром ТВ	(1) Введите номер страницы телетекста, скоторой вы хотите ознакомиться, затемнажмите Ⓕ(2) Когда номер страницы на экране,нажмите Ⓕля вызова текста.
Выбрать менюFASTEXT илицветные блоки.	Нажмите Ⓕкрасная, зеленая, желтая исиняя) в соответствии с нужным меню илиномером страницы.
Выключитьтелетекст	Нажмите □.

Примечание

- Вы может пользоваться информацией системы FASTEXT, только если трансляция системы FASTEXT доступна.

■Знакомство с навигатором WEGA GATE

С помощью WEGA GATE можно получить доступ к настройке телевизионных каналов, подключенным внешним устройствам, режиму прослушивания радиостанций диапазона FM и меню "Установки".

Использование WEGA GATE

(1) Нажмите кнопку WEGA GATE для перехода в меню WEGA GATE или выхода из него.

(2) Нажмите кнопку (или →) для подтверждения выбора или перехода к следующему меню.

(3) Нажмите кнопку ↑ или ↓ для выбора элемента.

(4) Нажмите кнопку RETURN для перехода к предыдущему меню.

Совет

- Для выполнения вышеописанных операций также можно использовать кнопки WEGA

GATE, 🚠️ наледней панели.

■Меню "Установки"

В группе "Установки" меню WEGA GATE можно изменить настройки телевизора.

Нажмите кнопку WEGA GATE для перехода в меню WEGA GATE. Нажмите кнопку ↑ или ↓ для выбора раздела "Установки", затем нажмите.

Ниже приводятся параметры, которые можно настроить.

"Изображение" (см. стр. 17)

"Режим изображения": "Яркий"→"Обычный" →"Индивид."

"Настройка изображения": "Контраст", "Яркость", "Цветность", "Оттенок", "Резкость", "Сброс"

"Цветовой тон": "Холодный" → "Нейтральный" → "Теплый"

"Модуляция луча": "Высокая" → "Низкая" "Выкл."

"Интеллект. регул.": "Вкл."→"Выкл."

"Индик. уровня сигн.": "Вкл."→"Выкл."

"Звук" (см. стр. 19)

"Режим звука": "Динамичный"→"Обычный" "Индивид."

"Настройка звука": "Регулировка", "Сброс"

"Баланс"

"Интел. громкость": "Вкл."→"Выкл."

"Окруж. эффект": "Вкл."→"Имитация"→"Выкл."

"Настройка каналов" (см. стр. 20)

"Автонастройка программ"

"Ручная настройка программ"

"Программа": "00" - "99"

"Усилитель сигнала": "Авто" → "Выкл."

"Сортировка/Редактир. программ"

"Настройка FM радио"

"Установка" (см. стр. 22)

"Язык / Language": "English" (английский) → "Русский"

"Позиция картинки": "Поворот изображ.", "Позиция по вертикали"

"Название AV-входа": "Видеовход", "Метка"

“Система цвета”: “Авто” → “PAL” “SECAM” “NTSC3.58” → “NTSC4.43”

"Заводские настр.": "Да"→"Нет"

Примечание

- Если функция отображается тусклым цветом в меню, то она недоступна для выбора.

■ Изменение параметров "Изображение"

Меню "Изображение" позволяет регулировать следующие настройки.

1 Нажмите кнопку WEGA GATE и выберите "Установки".

2 Убедитесь, что выбрана пиктограмма "Изображение" (☐), затем нажмите кнопку ☐

3 Нажимайте кнопки или для выбора нужного параметра (например, "Режим изображения"), затем нажмите кнопку .

Выберите Для

“Режим изображения” Выбора “Яркий”, “Обычный” или “Индивид.” * (см. стр. 11).
“Цветовой тон” Настройки оттенка белого цвета.Выберите “Холодный” (голубой оттенок), “Нейтральный” (нейтральный оттенок) или “Теплый” (красный оттенок).
“Модуляция луча” увеличение резкости краев каждого объекта.(Модуляция скорости)	Выберите значение “Высокая”, “Ниэкая” или “Выкл”.
“Интеллект. регул.” Оптимизации качества изображения.Нажимайте кнопки ↑ или ↓ для выбора “Вкл., затем нажмите кнопку ⚠️.Для отмены выберите “Выкл., затем нажмите кнопку ⚠️.
“Индик. уровня сигн.”	Отображает уровень сигнала, когда активна функция “Интеллект. регул”.При изменении номера программы или режима входного сигнала на экране появляется индикатор “Интеллект. регул. Уровень сигнала” и изображение улучшается.[IMAGE]красный желтый зеленый(светлый) (средний) (хороший)Нажимайте кнопки ↑ или ↓ для выбора “Вкл., затем нажмите кнопку ⚠️.Для отмены выберите “Выкл., затем нажмите кнопку ⚠️.Функция “Интеллект. регул.” при этом по-прежнему будет работать.

* В опциях "Настройка изображения", "Цветовой тон" и "Модуляция луча" вы можете настроить параметры по своему усмотрению лишь в том случае, если выбран режим "Индивид." (см. стр. 18).

продолжение

Настройка параметров в опции “Настройка изображения” в режиме “Индивид.”

1 Нажимайте кнопки ↑ или ↓ для выбора "Контраст" (контрастность), "Яркость", "Цветность", "Оттенок" (тон) или "Резкость", а затем нажмите кнопку 🔒. Выбор "Сброс" вернёт ТВ к заводским настройкам.
2 Нажимайте кнопки , , ← или → для настройки выбранного параметра, затем нажмите кнопку ☐.
3 Повторите описанные выше действия для настройки остальных параметров. Настроенные параметры будут работать при выборе режима "Индивид".

Примечания

• Параметр "Оттенок" может быть отрегулирован только в системе цвета NTSC.
• Понижение значения параметра "Резкость" также может снизить уровень помех на изображении.

■Изменение параметров "Звук"

Меню "Звук" позволяет регулировать следующие настройки.

1 Нажмите кнопку WEGA GATE и выберите "Установки".

2 Нажимайте кнопки или для выбора пиктограммы "Звук" (♪), затем нажмите кнопку ⚠️.

3 Нажимайте кнопки ♦ или ♦ для выбора нужного параметра (например, "Режим звука"), затем нажмите кнопку

Выберите Для

"Режим звука" Выбора "Динамичный", "Обычный" или "Индивид."* (см. стр. 11).

"Баланс" Для усиления звучания левой колонки нажимайте кнопки ↓ или ←. Для усиления звучания правой колонки нажимайте кнопки ↑ или →.

"Интел. громкость" Автоматической настройки громкости для всех телеканалов и видеовходов. Нажимайте кнопки ↑ или ↓ для выбора "Вкл.", затем нажмите кнопку 🚙️ Для отмены выберите "Выкл.", затем нажмите кнопку 🚙️.

"Окруж. эффект" Выбора "Вкл." (объёмное звучание), "Имитация" (похожий на стерео, но моно звук), "Выкл."

* В опции "Настройка звука" вы можете настроить параметры по своему усмотрению лишь в том случае, если выбран режим "Индивид."

Настройка параметров "Настройка звука" в режиме "Индивид."

Вы можете изменять настройки звуковых частот в режиме "Индивид." с помощью 5-полосного графического эквалайзера.

1 Убедитесь, что выбрана опция "Регулировка", а затем нажмите кнопку. Выбор "Сброс" вернёт ТВ к заводским настройкам.

2 Нажимайте кнопки ← или → для выбора нужной звуковой частоты, а затем нажмите ↑ или ↓ для регулировки и кнопку

Вы сможете вернуться к индивидуальным настройкам, выбрав режим "Индивид.".

Примечания

• Регулировка высоких частот влияет на высокие звуки, а регулировка низких частот отражается на низких звуках.
• Чтобы сразу отобразить настройки, нажмите кнопку ➤ на пульте дистанционного управления (см. стр. 9).

Изменение установок "Настройка каналов"

Меню "Настройка каналов" позволяет регулировать следующие настройки.

1 Нажмите кнопку WEGA GATE и выберите "Установки".

2 Нажимайте кнопки ♦ или ♦ для выбора пиктограммы "Настройка каналов" (☎) затем нажмите кнопку ☑

3 Нажимайте кнопки или для выбора желаемого параметра (например, "Автонастройка программ"), затем нажмите кнопку

Выберите Для
“Автонастройка программ”	Автоматического сохранения телеканалов.
“Ручная настройка программ”	Настройки вручную нужных телеканалов и телеканалов, которые не могут быть настроены автоматически (см. раздел Сохранение телеканалов вручную на стр. 21).
“Сортировка/ Редактир. программ”	Изменения порядка отображения каналов на экране телевизора, присвоения метки номеру программы, пропуска номера программы и блокировки ненужных программ (см. шаг 3 раздела “Начальная настройка” на стр. 6).
“Настройка FM радио”* Можно вручную настроить каждую радиостанцию диапазона FM, принимаемую в данном регионе, а затем сохранить частоту нужных радиостанций диапазона FM.(1) Нажмите кнопку ↑ или ↓ для выбора положения нужной радиостанции диапазона FM, затем нажмите [IMAGE](2) Нажмите кнопку ↑ или ↓ для поиска радиостанций диапазона FM. Поиск прекращается автоматически при настройке станции. Если сигнал радиостанции слишком слабый, настройте ее вручную с помощью кнопок ← и →, затем нажмите [IMAGE] для сохранения радиостанции диапазона FM.(3) Можно изменить метку радиостанции диапазона FM. Нажмите кнопку ↑ или ↓ для выбора буквенно-цифровых символов метки, затем нажмите [IMAGE](4) Повторите пункты (1) - (3) для настройки других радиостанций диапазона FM.* Функция “Настройка FM радио” доступна только в режиме “FM радио”. Чтобы включить эту функцию, переключите устройство в режим FM-радио с помощью системы WEGA GATE (см. стр. 15) или нажмите для этого кнопку FM на передней панели (см. стр. 8), затем настройтесь на необходимые FM-радиостанции в соответствии с ранее приведенными инструкциями.

Примечания

• При сохранении на заблокированную программу, номер данной программы будет автоматически разблокирован.
• Если отсортировать заблокированную программу, то программа останется заблокированной.

Сохранение телеканалов вручную

1 После выбора пункта "Ручная настройка программ" выберите номер программы, на которую вы хотите настроить канал.

(1) Убедитесь, что выбран пункт "Программа", затем нажмите кнопку ☐.
(2) Нажимайте кнопки ↑ или ↓ до появления в меню нужного номера программы, затем нажмите кнопку ☐.

2 Выберите нужный канал.

(1) Убедитесь, что выбрано "МВ I", "МВ II" или "ДМВ", затем нажмите кнопку.
(2) Нажимайте кнопки или до появления на экране нужного телеканала, затем нажмите кнопку + .

3 Если звук не нормальный, выберите соответствующую систему ТВ.

(1) Нажимайте кнопки ↑ или ↓ для выбора пункта "Система", затем нажмите кнопку ☐.
(2) Нажимайте кнопки ↑ или ↓ до достижения нормального звучания, затем нажмите кнопку ☐.

4 Если вас не устраивает качество изображения и звука, вы можете улучшить его, используя функции настройки "Точн.настр.".

(1) Нажимайте кнопки или для выбора пункта "Точн.настр.", затем нажмите кнопку [+]
(2) Нажимайте кнопки ♦ или ♦ для выбора пункта "Ручная", затем нажмите кнопку ⏻.
(3) Нажимайте кнопки , , ← или → до оптимизации качества изображения и звука, затем нажмите кнопку + .
Во время настройки в меню мигают иконки + или –.

5 Если телевизионный сигнал слишком сильный (изображение искажено; изображение содержит полосы; помехи для сигнала) или слабый (изображение снежит), качество изображения можно улучшить, настроив функцию “Усилитель сигнала”.

(1) Нажимайте кнопки ♠ или ♦ для выбора пункта "Усилитель сигнала", затем нажмите кнопку ⚙️.
(2) Нажимайте кнопки ♠ или ♦ для выбора значения "Выкл." (если изображение искажено; изображение содержит полосы; помехи для сигнала) или "Авто" (если изображение снежит), затем нажмите кнопку ☐.

■Изменение установок "Установка"

Меню "Установка" позволяет регулировать следующие настройки.

1 Нажмите кнопку WEGA GATE и выберите "Установки".

2 Нажимайте кнопки ♦ или ♦ для выбора пиктограммы "Установка" (✗), затем нажмите кнопку ✅

3 Нажимайте кнопки ♦ или ♦ для выбора нужного параметра (например, "Язык/Language"), затем нажмите кнопку ☐.

Выберите Для

“Язык/Language” Изменения языка меню.Нажимайте кнопки ↑ или ↓ для выбора “English” (английский) или “Русский”, затем нажмите кнопку
“Позиция картинки.” Регулирования положения изображения, если оно не параллельно телеэкрану.Нажмите кнопку ↑ или ↓, чтобы выбрать функцию “Поворот изображ.” или “Позиция по вертикали”, затем нажмите кнопку ⚪Нажимайте кнопки ↑,↓, ← или ➔ для регулировки положения изображения, затем нажмите кнопку ⚪
“Название AV-входа” Отметки подключённого оборудования.(1) Выберите пункт “Видеовход” и нажмите кнопку ⚪Нажимайте кнопки ↑ или ↓ для выбора входа, который вы хотите отметить, затем нажмите кнопку ⚪(2) Выберите пункт “Метка” и нажмите кнопку ⚪затем нажимайте кнопки ↑ или ↓ для выбора отмечаемого входа: “Видео 1”/“Видео 2”/“DVD”, “BM”, “SAT”, “Игра” или “Изм.”*.* Можно изменить видеометку и установить нужное имя. Нажмите ↑ или ↓, чтобы выбрать буквенно-цифровые символы для метки, затем нажмите кнопку ⚪
“Система цвета”	Выбора цветовой системы.Нажимайте кнопки ↑ или ↓ для выбора “Авто”, “PAL”, “SECAM”, “NTSC3.58” или “NTSC4.43”, затем нажмите кнопку ⚪В обычных условиях установите данный параметр в позицию “Авто”.
“Заводские настр.”	Восстановления заводских настроек телевизора.Нажмите кнопку ⚪И нажмите кнопку ↑ или ↓, чтобы выбрать “Да”, затем нажмите ⚪Для отмены нажмите кнопку “Нет”, затем нажмите ⚪

Примечание

- Выбор системы цвта нвозможн в ржим "FM радио".

■ Подключение дополнительных компонентов

Подключение к разъему входа видеосигнала (→)

Передняя панель ТВ

Примечание

- При подключении видеомагнитофона к разъему ТГ (вход антенны) настройте сигнал с видеомагнитофона на программе номер 0 на ТВ (см. стр. 21).

продолжение

Подключение к разъему видео/аудио выхода ( Ⓧ )

Задняя панель ТВ

Подключение к разъему входа компонентного видеосигнала ( 📄 )

Задняя панель ТВ

Примечания

• Если DVD-проигрыватель может посылать сигналы в режимах чересстрочной или прогрессивной развертки, при подсоединении к разъему (компонентный видеовход) на ТВ выбирайте чересстрочный режим. Данный телевизор может принимать сигналы 525 строк/60 Гц или 625 строк/50 Гц.
• Разъемы компонентного видеосигнала проигрывателя DVD в некоторых случаях отмечены как Y/C_B/C_R , Y/P_B/P_R , Y/C_b/C_r или Y/B-Y/R-Y .
• При выборе опции "DVD" на телеэкране сигнал не будет правильно выдаваться на видео/аудио выход ⚫. Это не является неполадкой.

■ Устранение неисправностей

При возникновении проблем эксплуатации телевизора можно использовать функцию "Заводские настр." или обратиться к руководству по поиску и устранению неисправностей, приведенному ниже. Если устранить проблему не удастся, обратитесь к дилеру Sony.

Функция "Заводские настр."

Нажмите кнопку WEGA GATE. Выберите "Установки" и перейдите к меню "Установка". В меню "Установка" выберите параметр "Заводские настр.". Выберите "Да" и нажмите кнопку ☐. Изображение на экране телевизора исчезнет на несколько секунд, затем отобразится меню "Начальная настройка". Будут восстановлены заводские настройки телевизора. Таким способом можно устранить некоторые проблемы.

Симптом Решение
Рябь на экране,Помехи в звуке	Проверьте кабель антенны и подключения на ТВ, видеомагнитофоне и розетке (см. стр. 23).Проверьте правильность регулировки антенны. Обратитесь за помощью к дилеру фирмы Sony.Отобразите меню “Настройка каналов” и выберите пункт “Ручная настройка программ” для повторного сохранения телеканалов (см. стр. 21).Отобразите меню “Настройка каналов” и установите для параметра “Усилитель сигнала” значение “Авто” в режиме “Ручная настройка программ” (см. стр. 21).Воспользуйтесь внешним усилителем.
Помехи на изображении,Помехи в звуке	Выключите или отсоедините внешний усилитель, если таковой используется.Отобразите меню “Настройка каналов” и установите для параметра “Усилитель сигнала” значение “Выкл.” в режиме “Ручная настройка программ” (см. стр. 21).
Качественное изображение,Помехи в звучании	Отобразите меню “Настройка каналов” и выберите соответствующую опцию “Система” в режиме “Ручная настройка программ” (см. стр. 21).
Отсутствует изображение,Отсутствует звук	Проверьте подключения кабеля питания, антенны и видеомагнитофона (см. стр. 23).Нажмите кнопку I/Ю (питание), чтобы включить телевизор (см. стр. 9).Нажмите кнопку 1 (основное питание), чтобы выключить ТВ примерно на 5 сек., затем снова включите его (см. стр. 8).
Качественное изображение,Отсутствует звук	Нажимайте кнопку △ + для повышения уровня громкости (см. стр. 9).Нажмите кнопку □ для включения звука (см. стр. 9).
Точечные линии или полосы на экране	Не используйте фены и другие устройства рядом с ТВ.Проверьте правильность регулировки антенны. Обратитесь за помощью к дилеру фирмы Sony.
Изображение двоится	Используйте точно направляемую антенну.Используйте функцию точной настройки “Точн. настр.” (см. стр. 21).Проверьте правильность регулировки антенны. Обратитесь за помощью к дилеру фирмы Sony.Выключите или отсоедините внешний усилитель, если таковой используется.

Продолжение

продолжение

Симптом Решение
Чёрно-белое изображение	Отобразите меню “Изображение” и выберите пункт “Индивид.” раздела “Режим изображения”, а затем отрегулируйте уровень “Цветность” в разделе “Настройка изображения” (см. стр. 18).Отобразите меню “Установка” и проверьте настройку параметра “Система цвета” (обычно данный параметр установлен в позицию “Авто”) (см. стр. 22).Проверьте правильность регулировки антенны. Обратитесь за помощью к дилеру фирмы Sony.
Перекос изображения	Располагайте внешние колонки и другие электроприборы подальше от ТВ.Выберите пункт “Позиция картинки” в меню “Установка” а затем настройте параметры “Поворот изображ.”, и “Позиция по вертикали” чтоб изображение ровно отображалось на экране телевизора. (см. стр. 22).
Посторонние цветовые пятна	Располагайте внешние колонки и другое оборудование подальше от ТВ. Не передвигайте ТВ, когда он включён. Нажмите кнопку 1 (основное питание) для выключения ТВ примерно на 15 мин., а затем снова включите его.
Телевизор не может принимать звук стереотрансляции. илиЗвук стереотрансляции включается и выключается или искажен.	Проверьте кабель антенны и подключение к телевизору, видеомагнитофону и настенной розетке (см. стр. 23).Проверьте правильность регулировки антенны. Обратитесь за помощью к дилеру фирмы Sony.
Телетекст отображается с помехами (изображение “снежит” или “двоится”).	Проверьте кабель антенны и подключение к телевизору, видеомагнитофону и настенной розетке (см. стр. 23).Проверьте правильность регулировки антенны. Обратитесь за помощью к дилеру фирмы Sony.Отобразите меню “Настройка каналов” и установите для параметра “Усилитель сигнала” значение “Авто” в режиме “Ручная настройка программ” (см. стр. 21).Воспользуйтесь внешним усилителем.Используйте функцию точной настройки (“Точн.настр.”) (см. стр. 21).
Телевизор не принимает радиостанции диапазона FM.	Подсоедините к телевизору отдельную антенну FM и источник телевизионных каналов через антенный переключатель (см. стр. 23).
Каждые 3 секунды индикатор ⏻ (режим ожидания) на ТВ несколько раз мигает красным.	Посчитайте, сколько раз мигает индикатор ⏻ (режим ожидания).Нажмите кнопку 1 (основное питание) для выключения ТВ. Свяжитесь с ближайшим сервисным центром фирмы Sony.
Изображение на экране телевизора иногда исчезает немного дольше, чем обычно при переключении каналов.	Работает функция “Усилитель сигнала” для определения слабого сигнала. Это не свидетельствует о неисправности.
Корпус ТВ скрипит	Изменение температуры в комнате иногда становится причиной расширения или сжатия корпуса ТВ, вызывая его скрип. Это не свидетельствует о неисправности.
В момент включения ТВ раздаётся негромкий гул	Работает функция размагничивания. Это не свидетельствует о неисправности.

■ Технические характеристики

	KV-SZ29M91	KV-SZ25M91	Примечания
Требования к источнику питания	220-240 В переменного тока, 50/60 Гц
Потребляемая мощность (Вт)	Указана на задней панели ТВ
Система ТВ	B/G, I, D/K, M
Цветовая система	PAL, PAL 60, SECAM, NTSC3.58, NTSC4.43
Стерео /двуязычная система	NICAM стерео / на двух языках B/G, I, D/K;A2 стерео / на двух языках B/G
Телетекст	Английский, Русский
Покрываемыйдиапазон ТелеканаловВ/G	VHF: от E2 до E12 /UHF: от E21 до E69 /CATV: от S01 до S03, от S1 до S41
I	UHF: от B21 до B68 /CATV: от S01 до S03, от S1 до S41
D/K	VHF: от C1 до C12, от R1 до R12 /UHF: от C13 до C57, от R21 до R60 /CATV: от S01 до S03, от S1 до S41, от Z1 до Z39
M	VHF: от A2 до A13 / UHF: от A14 до A79 /CATV: от A-8 до A-2, от A до W+4, от W+6 до W+84
ТГ (Антенна)	Внешний разъём с сопротивлением 75 Ом
Аудиовыход (колонки)	6 Вт + 6 Вт
Количество разъёмов(видео)	Вход: 2 Выход: 1 Гнезда RCA; 1 Vp-p, 75 Ом
(аудио)	Вход: 3 Выход: 1 Гнезда RCA; 500 mVrms
(компонентное видео)	Вход: 1 Гнезда RCA;Y: 1 Vp-p, 75 Ом,отрицательная синхронизацияСв: 0,7 Vp-p, 75 ОмСв: 0,7 Vp-p, 75 Ом
(наушники)	Выход: 1 Стерео минигнездо
Радиоприемник FMДиапазон настройки	87,5 - 108,0 МГц
Промежуточнаячастота	10,7 МГц
Кинескоп	29 дюйм 25 дюйм
Размеркинескопа (см)	72	64 Измерения по диагонали
Размер экрана (см)	68	60 Измерения по диагонали
Габариты (в/ш/г, мм)	774 × 590 × 506	704 × 530 × 506
Масса (кг)	46	35

Дизайн и технические характеристики могут быть изменены без уведомления.

Trinitron Color TV

Step 4
