316 - динамик Sven - Бесплатное руководство пользователя

Тип продукта	Портативная Bluetooth-колонка
Модель	316
Бренд	Sven
Размеры (Ш x В x Г)	Прибл. 220 x 100 x 120 мм
Вес	Прибл. 0,8 кг
Питание	Встроенный аккумулятор (5 В через USB)
Время работы от аккумулятора	До 8 часов (зависит от громкости)
Версия Bluetooth	Bluetooth 5.0
Дальность беспроводной связи	До 10 метров
Выходная мощность	10 Вт (RMS)
Диапазон частот	100 Гц - 20 кГц
Динамик	2 x 52 мм широкополосных динамика
Аудиовход	Bluetooth, AUX (3,5 мм), карта MicroSD, USB-флешка
Управление	Питание, Громкость +/-, Воспроизведение/Пауза, Режим, Предыдущий/Следующий
Громкая связь	Встроенный микрофон, ответ/завершение вызова
Материал	Пластик с металлической решеткой
Очистка	Протирайте мягкой сухой тканью. Избегайте воздействия влаги.
Безопасность	Не разбирайте. Избегайте экстремальных температур.
Запасные части / Ремонтопригодность	Обращайтесь в сервисный центр Sven. Возможна замена аккумулятора.
Общая информация	Руководство пользователя доступно в формате PDF на сайте notice-facile.com

Часто задаваемые вопросы - 316 Sven

Как подключить колонку через Bluetooth?

Включите колонку и активируйте Bluetooth на вашем устройстве. Найдите Sven 316 в списке Bluetooth и выберите для сопряжения. Если потребуется, введите PIN-код 0000.

Можно ли подключить несколько устройств одновременно?

Нет, колонка поддерживает подключение только одного устройства за раз. Отключите текущее устройство, чтобы подключить новое.

Как зарядить колонку?

Подключите прилагаемый USB-кабель к порту зарядки колонки и к USB-адаптеру питания (5 В/1 А). Светодиодный индикатор горит красным во время зарядки и гаснет при полной зарядке.

Какое время работы от аккумулятора?

Аккумулятора хватает до 8 часов при умеренной громкости. Фактическая продолжительность зависит от уровня громкости и аудиоконтента.

Можно ли пользоваться колонкой во время зарядки?

Да, колонкой можно пользоваться во время зарядки через USB. Однако время зарядки может увеличиться.

Как сбросить настройки колонки?

Если колонка перестала реагировать, нажмите и удерживайте кнопку питания в течение 10 секунд, пока индикатор не начнет мигать. Затем отпустите и снова включите.

Какие источники звука поддерживаются?

Колонка поддерживает Bluetooth, AUX (кабель 3,5 мм), карты MicroSD (до 32 ГБ) и USB-флешки (до 32 ГБ). Воспроизводит форматы MP3, WMA, WAV.

Почему нет звука?

Проверьте, включена ли колонка и установлена ли громкость. Убедитесь, что ваше устройство-источник воспроизводит звук и подключено. Если используется Bluetooth, попробуйте повторное сопряжение или сброс колонки.

Как чистить колонку?

Используйте мягкую сухую ткань для протирки корпуса. Не используйте воду, химикаты или абразивные чистящие средства. Содержите порт зарядки и отверстия в чистоте.

Где найти руководство пользователя?

Руководство пользователя доступно для бесплатного скачивания в формате PDF на сайте notice-facile.com. Найдите 'Sven 316'.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 316 Sven

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS 1

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ 1
2. КОМПЛЕКТНОСТЬ АС 2
3. МЕРЫ БЕЗОПАСНОСТИ 2
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 2
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ 3
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 4
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4

UKR 5

ENG 10

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.

2. КОМПЛЕКТНОСТЬ

• Акустическая система — 1 шт.
• Руководство по эксплуатации — 1 шт.
  • Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

• Не вскрывайте АС и не производите ремонт самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi.
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.
• Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.
• Если АС не работает, сразу отключите кабель и обратитесь в магазин, где Вы ее приобрели.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

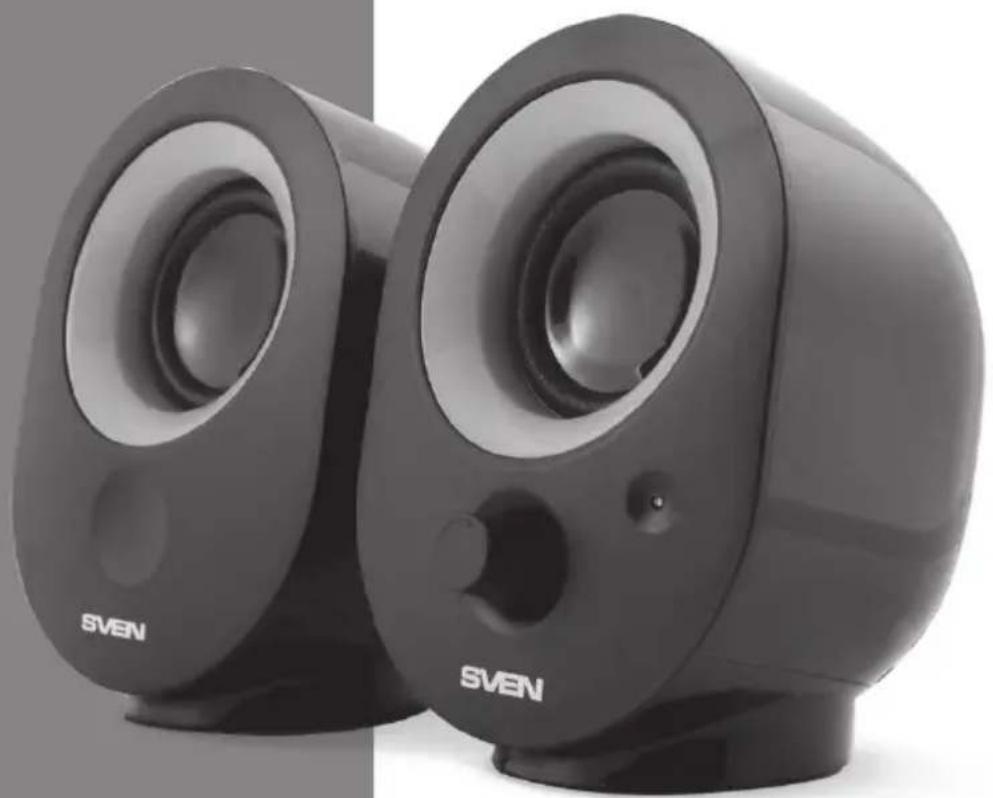

Мультимедийная USB акустическая система (AC) SVEN 316 предназначена для воспроизведения музыки и озвучивания игр, фильмов и проч. AC имеет встроенные усилитель, а также акустический и сигнальный кабели, благодаря чему может быть подключена к ПК, ноутбуку, MP3 или CD-плееру либо другим источникам звука. Питание AC осуществляется через USBпорт ПК, ноутбука или блока 5V DC с помощью встроенного USB-кабеля электропитания. Колонка, которая имеет аудиовход и панель управления, условно названа активной.

Особенности АС

• Акустическая система совместима с PC, DVD/Media-проигрывателями, мобильными устройствами и другими источниками звука
• Питание через USB-порт ПК, ноутбука или блок питания 5V DC
• Компактный дизайн
• Регулировка уровня громкости
  • Глянцевая чёрная поверхность
• Индикатор питания
• Материал корпуса колонок — пластик

Руководство по эксплуатации

SVEN 316

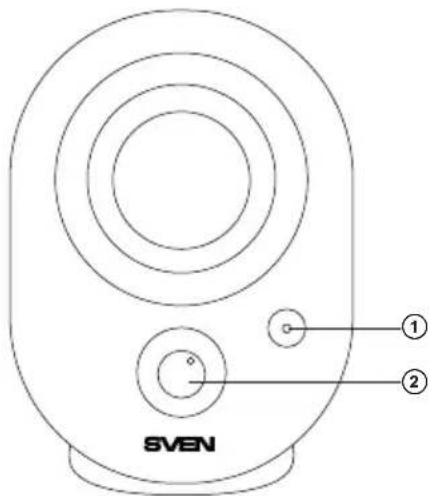

Панель управления АС

① Индикатор питания
② Регулятор уровня громкости

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

Мультимедийная USB AC SVEN 316 может быть подключена практически к любым источникам аудиосигнала: DVD/CD, звуковой карте ПК и т. п. (см. схему подключения на рис. 2).

Рис. 1. Панель управления

• Перед подключением убедитесь, что АС отключена от сети. Подключите встроенный в активную колонку сигнальный кабель с mini-jack 3,5 мм к аудиовыходу ис точника звука (см. схему подключения на рис. 2).
• Установите уровень общей громкости на минимум поворотом регулятора ② против часовой стрелки до упора.
• Подключите USB-кабель электропитания к USB-порту компьютера, ноутбука или к блоку питания 5V DC, загорится индикатор питания ①.

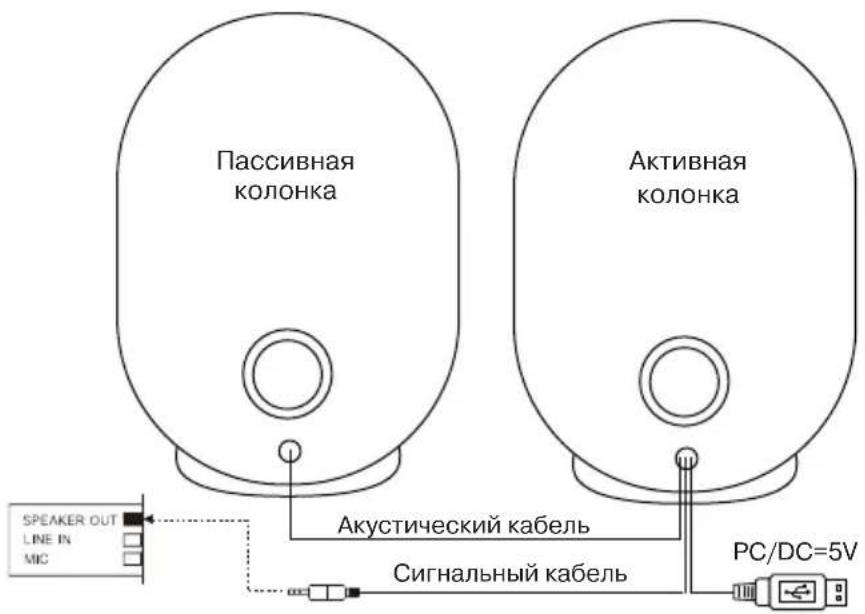

Рис. 2. Схема подключения

• Включите источник аудиосигнала.
• Отрегулируйте уровень общей громкости поворотом регулятора ②. При повороте регулятора по часовой стрелке уровень громкости увеличивается, при повороте против часовой стрелки – уменьшается.

Примечания:

• По завершении использования АС не забудьте выключить питание устройства.

• Для повышения качества воспроизведения звука воспользуйтесь выходом звуковой карты Line-Out.

• УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Причина	Способ устранения
АС не включается.	Не подключена к сети.	Проверьте правильность подключения.
	Не включен сетевой выключатель.	Включите выключатель.
Нет звука или в колонках АС слишком тихий звук.	Регулятор громкости установлен в положение наименьшей громкости.	Подстройте регулятор громкости.
	Неправильно подключен источник аудиосигнала.	Подключите источники сигнала правильно.
Искажение звука.	Большая амплитуда входного сигнала.	Регуляторами громкости на источниках сигнала и АС уменьшите величину входного сигнала.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервисцентр. Не ремонтируйте изделие самостоятельно.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения	Значение
Выходная мощность (RMS), Вт	4 (2 × 2)
Диапазон частот, Гц	100 – 20 000
Диаметр динамиков, мм	ШП ∅ 44
Напряжение питания, В	USB/DC 5
Размеры (одной колонки) (Ш × В × Г), мм	87 × 125 × 87
Вес, кг	0,4

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

© 2014. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Мультимедийная USB акустическая система 2.0

SVEN®

YOU WANT - WE CAN

Импортер в России: ООО «СКАНДИТРЕЛ», 111024, РФ, г. Москва, ул. Авиамоторная, д. 65, стр. 1.

Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.

Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 12 мес.

Срок службы: 2 года.

Производитель: «СВЕН ПТЕ. Лимитед»,

176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.

Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка,

Котолахдентие, 15. Сделано в Китае.

Модель: SVEN-316
