НАЗНАЧЕНИЕ

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-77 предназначена для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также использовать в интернет-телефонии, при проведении видеоконференций, в мульти-медийных приложениях и интерактивных играх. Имеется встроенный FM-тюнер и проигрыватель с micro SD карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.
• Сигнальный кабель mini-jack к mini-jack – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Карабин – 1 шт.
• Руководство пользователя – 1 шт.
  • Гарантийный талон – 1 шт.

ОСОБЕННОСТИ

• Безпроводная передача сигнала по Bluetooth
  • Воспроизведение музыки с micro SD card памяти
  • Встроенное FM-радио
• Возможность проводного подключения к источнику звука
• Защита от воды (IPx5)

Устройство АС

① Разъем для проводного подключения к источнику сигнала
② Разъем microUSB для подключения AC к зарядному устройству, порту USB ноутбука/ПК
③ Слот для подключения TF Card
④ Кнопка увеличения громкости (длительное нажатие);
Переход на следующий трек (в режиме проигрывателя и Bluetooth);
Переход на следующую станцию (в режиме FM-радио)
⑤ Кнопка уменьшения громкости (длительное нажатие);
Переход на предыдущий трек (в режиме проигрывателя и Bluetooth);
Переход на предыдущую станцию (в режиме FM-радио)
⑥ Кнопка Воспроизведение/Пауза (в режиме проигрывателя и Bluetooth);
Автопоиск радиостанций (длительное нажатие в режиме FM-радио);
Выключение звука (короткое нажатие в режиме FM-радио);
Ответ на входящий вызов. Повторное нажатие сброс входящего вызова
⑦ Переключение режимов работы: Bluetooth/Радио /Проигрыватель/AUX (короткое нажатие);
Включения/выключения АС (длительное нажатие)
⑧ Индикатор режима работы

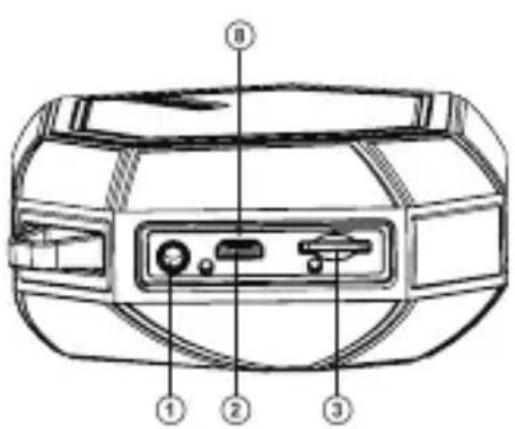

Рис. 1. Конструкция АС

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините AC к USB-порту ПК или USB-зарядному устройству с помощью кабеля microUSB к USB (из комплекта). При зарядке индикатор горит красным цветом. Индикатор горит зеленым, если аккумулятор заряжен.
• В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

• Безпроводная передача данных по протоколу Bluetooth позволяет подключить АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.
  • Включите AC в режим Bluetooth.
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-77», с которым необходимо установить соединение*.
• При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима поиска прекращается**.

Режим радио

Для улучшения качества приема радиосигнала, подключите кабель microUSB – USB (из комплекта) к входу microUSB.

- Включите АС в режиме радио – нажмите кнопку ⑦ несколько раз, пока АС не перейдет в режим радио. Долговременное нажатие кнопки ⑥ активирует режим автопоиска. После завершения сканирования автоматически включится первая найденная радиостанция. Кнопками ④ и ⑤ выберите нужную радиостанцию.


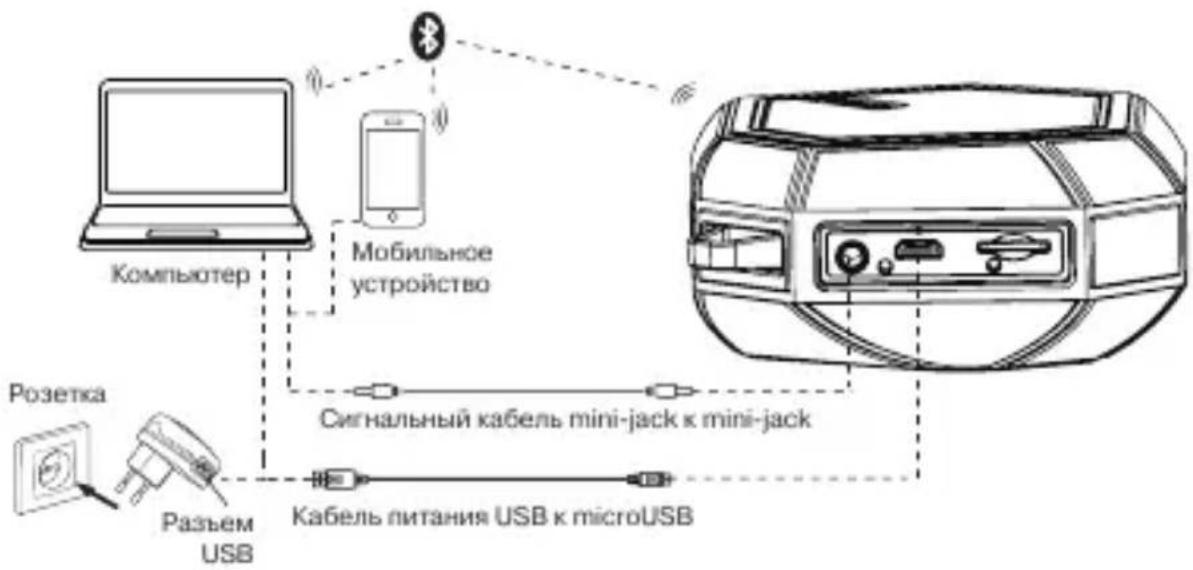

Рис. 2. Схема подключения

Режим проигрывателя

Внимание! Файловая система носителя micro SD – FAT32. Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.

- При установке micro SD-носителя в соответствующий слот при включенной AC, воспроизведение начнётся автоматически. С помощью кнопки ⑥ переключаются режимы Воспроизведение/Пауза. Кнопками ⑤ (предыдущий трек) и ④ (следующий трек) можно управлять треками.

Использование в проводном режиме (AUX)

- Подключите кабель 3.5 мм mini-jack – 3.5 мм mini-jack (из комплекта) к входу AUX, а разъем 3.5 мм к источнику сигнала.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и ед. измерения	Значение
Частотный диапазон, Гц	AC: 120 – 20 000микрофон: 50 – 16 000
Выходная мощность (RMS), Вт	5
Мембрана, мм	45
Радиус действия Bluetooth, м	до 10
Ёмкость аккумулятора, мА/ч	600
Питание, В	USB/DC5V
Вес, г	210
Размеры, мм	86 × 86 × 41

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

Техническая поддержка на сайте www.sven.fi.
