РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 180 Sven

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2021. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

ENG 2

RUS....6

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ....6

2. КОМПЛЕКТАЦИЯ....8

3. МЕРЫ БЕЗОПАСНОСТИ....8

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ....8

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ 8

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ......9

7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.... 10

UKR 11

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне. Помните, что при утрате гарантийного талона или несовпадении номеров вы лишаетесь права на гарантийный ремонт.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

Техническая поддержка размещена на сайте www.sven.fi. Здесь же Вы сможете найти обновленную версию данного Руководства.

SVEN®

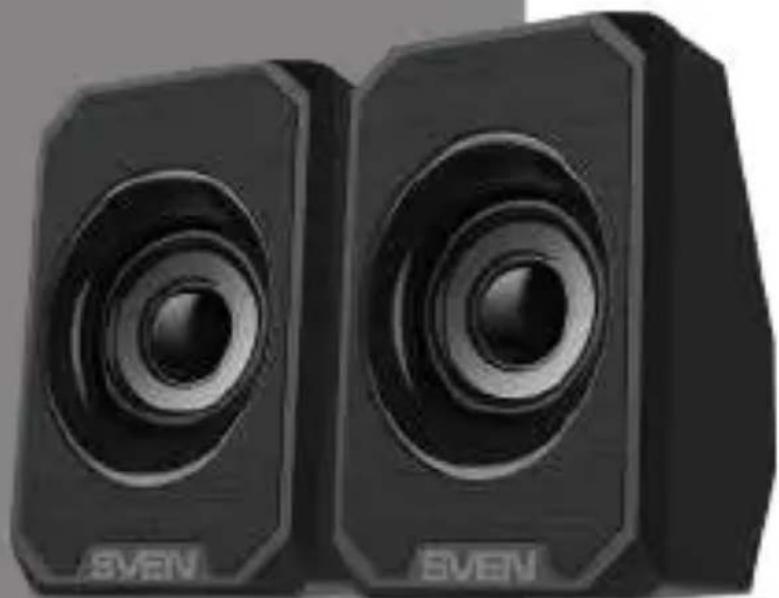

Мультимедийная USB акустическая система 2.0

2. КОМПЛЕКТАЦИЯ

• Колонки — 2 шт.
• Руководство по эксплуатации — 1 шт.
  • Гарантийный талон — 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

- Не вскрывайте АС и не производите ремонт самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi

- Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.

- Оберегайте АС от попадания в отверстия посторонних предметов.

- Оберегайте АС от повышенной влажности, попадания воды и пыли.

- Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.

- Не размещайте на АС никаких источников открытого пламени, а также вблизи системы.

- Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

- Если АС не работает, сразу отключите кабель и обратитесь в магазин, где Вы ее приобрели.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустические системы (AC) Sven 180, Sven 185 предназначены для воспроизведения музыки и озвучивания игр, фильмов и проч. AC имеют встроенные мостовой усили - тель, а также акустический и сигнальный кабели, благодаря чему могут быть под-ключены к ПК, ноутбуку либо другим источникам звука. Питание AC осуществляется через USB-порт ПК, ноутбука или блока питания 5V DC с помощью кабеля USB.

Особенности АС

• Питание через USB-порт ПК, ноутбука или блока питания 5V DC
• Регулировка уровня громкости на кабеле
• Встроенный сигнальный кабель с mini-jack 3,5 мм для подключения источников сигнала
• Материал корпуса колонок – пластик

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра.
• Возможно небольшое искажение изображения у сверхчувствительных мониторов и телевизоров, поэтому устанавливайте АС подальше от этих устройств.

Подключение АС

• Перед подключением убедитесь, что АС отключена от сети. Соедините встроенный сигнальный кабель с mini-jack 3,5 мм с аудиовыходом источника звука, например, компьютера, как показано на схеме ниже.

• Соедините встроенный USB-кабель с USB-портом компьютера (ноутбука или блока питания 5V DC).

• Установите уровень общей громкости на минимум поворотом регулятора VOLUME +/- на кабеле против часовой стрелки до упора.

• Включите питание компьютера, затем включите источник аудиосигнала.
• Отрегулируйте уровень общей громкости поворотом регулятора VOLUME +/-
• По завершении использования AC не забудьте отключить USB-кабель AC от USB-порта компьютера, ноутбука либо блока питания 5V DC.

Примечания:


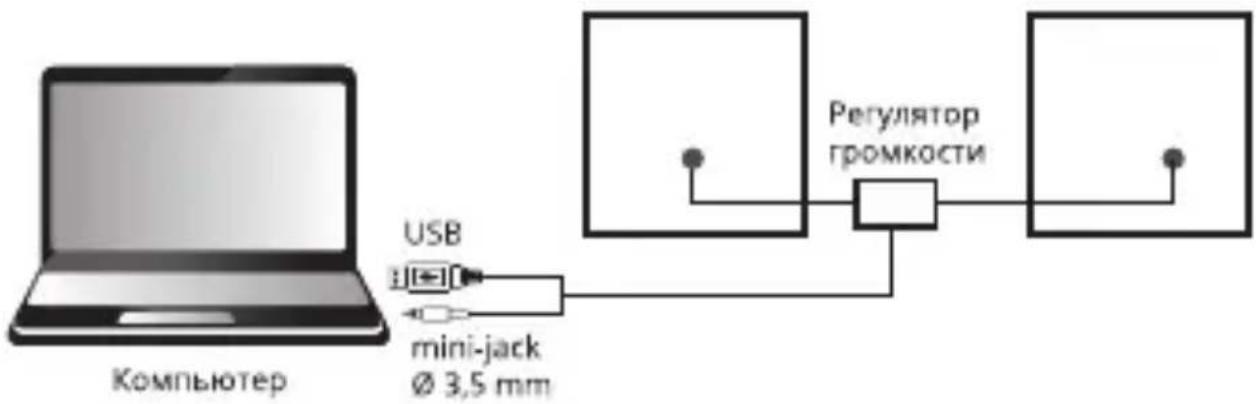

Рис. 1. Схема подключения

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность Причина Способ устранения
АС не включается.	Не подключена к сети. Проверьте правильностьподключения.
Нет звука. Регулятор громкости установленв положение наименьшейгромкости.		Подстройте регуляторгромкости.
		Неправильно подключенисточник аудиосигнала.
В колонках АСслишком тихийзвук.	Регулятор громкости установленв положение наименьшейгромкости.	Подстройте регуляторгромкости.
Искажение звука.	большая амплитуда входногосигнала.	Регуляторами громкостина источниках сигнала иАС уменьшите величинувходного сигнала.

Если ни один из указанных выше способов не решает проблему, обратитесь за про-фессиональной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения	ЗначениеSVEN 180	ЗначениеSVEN 185
Выходная мощность (RMS), Вт	6 (2 × 3) 6 (2 × 3)
Частотный диапазон, Гц 100–20 000 100–20 000
Диаметр динамиков, мм ∅ 53 ∅ 53
Напряжение питания USB	—DC 5B USB DC 5B—
Номинальный ток потребления, А 0,02 0,02
Размеры (одной колонки) (Ш × В × Г), мм 68 × 1	10 × 70 82 × 110 × 73
Вес, кг 0,38 0,33

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

© 2021. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Импортер в России: ООО «Регард», 105082, г. Москва, ул. Фридриха Энгельса, д.75, стр. 5. Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 56, стр. 1. Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi. Гарантийный срок: 12 мес. Срок службы: 2 года.

Производитель: «СВЕН ПТЕ. Лимитед», 176 Джу Чиат Роуд, № 02-02, Сингапур, 427447. Произведено под контролем «Свен Скандинавия Лимитед», 48310, Финляндия, Котка, Котолахдентие, 15. Сделано в Китае.

Моделі: Sven 180, Sven 185
