ПОСІБНИК КОРИСТУВАЧА 180 Sven

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

Расположение АС

КЕРІВНИЦТВО З ЕКСПЛУАТАЦІЇ

Дякуємо Вам за купівлю акустичної системи TM SVEN!

АВТОРСЬКЕ ПРАВО

Це Керівництво та інформація, що міститься в ньому, захищено авторським правом.

Усі права застережені.

ТОРГОВЕЛЬНІ МАРКИ

Усі торговельні марки є власністю їх законних власників.

ПОПЕРЕДЖЕННЯ ПРО ОБМЕЖЕННЯ ВІДПОВІДАЛЬНОСТІ

Незважаючи на докладені зусилля зробити Керівництво точнішим, можливі деякі невідповідності. Інформація цього Керівництва надана на умовах «як є». Автор і вида-вець не несуть жодної відповідальності перед особою або організацією за збитки або ушкодження, завдані інформацією, що міститься у цьому Керівництві.

3MICT

ENG 2

RUS....6

UKR 11

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ.....12
2. КОМПЛЕКТНІСТЬ 13
3. ЗАХОДИ БЕЗПЕКИ 13
4. ТЕХНІЧНИЙ ОПИС 13
5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ .... 13
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ......14
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ 15

1. РЕКОМЕНДАЦІЇ ПОКУПЦЕВІ

• Акуратно розпакуйте виріб, простежте за тим, щоб усередині коробки не залиши- лося якенебудь приладдя. Перевірте пристрій на предмет пошкоджень. Якщо виріб пошкоджено притранспортуванні, зверніться у фірму, що здійснює доставку; якщо виріб не функціонує, відразу ж зверніться до продавця.
• Просимо Вас перевірити комплектність і наявність гарантійного талона. Переконайтеся в тому, що в гарантійному талоні проставлено штамп магазину, розбірливий підпис або штамп продавця і дата продажу, номер товару співпадає зі вказаним у талоні. Пам'ятайте, що при втраті гарантійного талона або неспівпаданні номерів ви втрачаєте право на гарантійний ремонт.
• Не вмикайте виріб одразу після того, як внесли його в приміщення, якщо надворі мінусова температура! Розпакований виріб необхідно витримати в умовах кімнатної температури не менше 4-х годин.
• Перед експлуатацією пристрою уважно ознайомтеся з цим Керівництвом і збережіть його на увесь період користування.
• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп'ютерної техніки.

Технічна підтримка розміщена на сайті www.sven.fi.

Також тут Ви зможете знайти оновлену версію цього Керівництва.

2. КОМПЛЕКТНІСТЬ

• Колонки — 2 шт.
• Керівництво з експлуатації — 1 шт.
  • Гарантійний талон — 1 шт.

3. ЗАХОДИ БЕЗПЕКИ

• Не розбирайте АС і не здійснюйте ремонт самостійно. Обслуговування та ремонт повинні здійснювати тільки кваліфіковані фахівці уповноваженого сервісного центру. Перелік уповноважених сервісних центрів дивіться на сайті www.sven.fi
• Не допускайте замикання дротів (у тому числі й «заземлених») колонок АС між собою, на корпус підсилювача і на землю, бо це призводить до пошкодження вихідних каскадів підсилювача.
• Оберігайте АС від потрапляння в отвори сторонніх предметів.
• Оберігайте АС від підвищеної вологості, потрапляння води і пилу.
• Оберігайте АС від нагрівання: не встановлюйте її поруч з нагрівальними приладами і уникайте дії прямих сонячних променів.
• Не використовуйте для протирання бензин, спирти або інші розчинники, бо вони можуть пошкодити декоровану поверхню АС. Для чищення АС використовуйте м'яку суху тканину.
• Якщо АС не працює, відразу відключіть кабель і зверніться в магазин, де Ви її придбали.

4. ТЕХНІЧНИЙ ОПИС

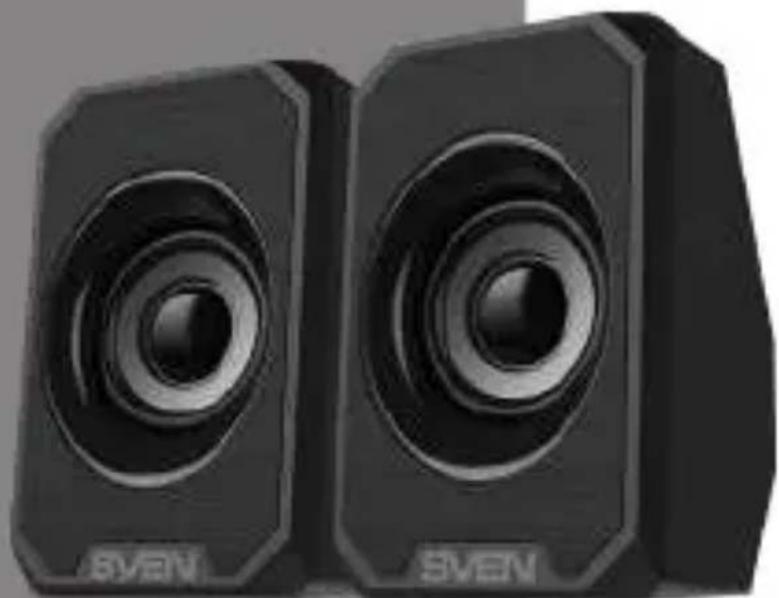

Акустичні системи (AC) Sven 180, Sven 185 призначені для відтворення музики та озвучування ігор, фільмів тощо. АС оснащені вмонтованими мостовим підсилювачем, акустичним та сигнальним кабелями, завдяки чому може бути підключена практично до будь-яких джерел аудіосигналу телевізора, ПК тощо. Живлення АС здійснюється через USB-порт ПК, ноутбуку або блока живлення 5V DC за допомогою кабелю USB.

Особливості АС

• Живлення через USB-порт ПК, ноутбука або блока живлення 5V DC
• Регулювання рівня гучності на кабелі
  • Вмонтований сигнальний кабель з mini-jack 3,5 мм для підключення джерел сигналу
• Матеріал корпусу колонок – пластик

5. ПІДГОТОВКА ТА ПОРЯДОК РОБОТИ

Розташування АС

• Розташовуйте колонки відносно слухача симетрично на відстані не менше одного метра. Сабвуфер випромінює неспрямований звук, тому його можна розташувати в будь-якому місці кімнати, де сабвуфер звучатиме якнайкраще.
• Можливе невелике спотворення зображення у надчутливих моніторів і телевізорів, тому встановлюйте АС якомога далі від цих пристроїв.

Підключення АС

• Перед підключенням переконайтеся, що АС відключена від мережі. Підключіть вмонтований в колонку сигнальний кабель з mini-jack 3,5 мм до аудіовиходу джерела звуку, наприклад, комп'ютера, как показано на схемі нижче.
• Підключіть USB-роз'єм до USB-порту комп'ютера (ноутбука або блока живлення 5V DC) за допомогою вмонтованого в колонку USB-кабеля.

SVEN®

Мультимедійна USB акустична система 2.0

• Встановіть рівень загальної гучності на мінімум поворотом регулятора VOLUME +/- на кабелі проти годинникової стрілки до упору.
• Увімкніть живлення комп'ютера, потім увімкніть джерело аудіосигналу.
  • Відрегулюйте рівень загальної гучності поворотом регулятора VOLUME +/-
  • Після закінчення використання АС не забудьте відключити USB-кабель АС від USB-порту комп'ютера, ноутбука або блока живлення 5V DC.

Примітки:


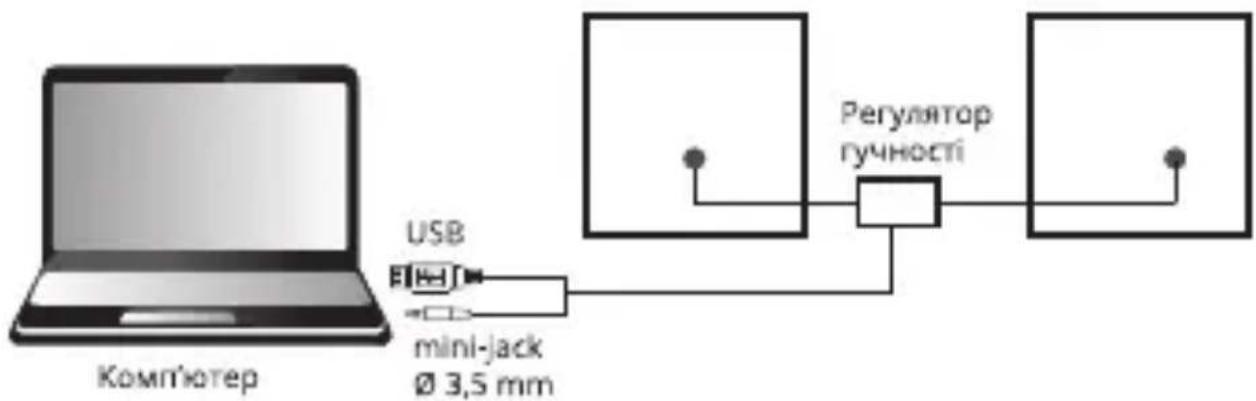

Мал. 1. Схема підключення

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

Несправність Причина Спосіб усунення
АС не вмикається.	Не підключена до мережі живлення.	Перевірте правильність підключення.
Немає звуку. Регулятор гучності встановлено в положення найменшої гучності.		Підкрутіть регулятор гучності.
		Неправильно підключено джерело аудіосигналу.
У колонках АС занадто тихий звук.	Регулятор гучності встановлено в положення найменшої гучності.	Підкрутіть регулятор гучності.
Спотворення звуку.	Велика амплітуда вхідного сигналу.	Регуляторами гучності джерела сигналу та АС зменшіть величину вхідного сигналу.

Якщо жоден зі вказаних вище способів не дає змогу вирішити проблему, будь ласка, зверніться за професійною консультацією до найближчого до Вас сервісного центру. Ніколи не намагайтеся ремонтувати АС самостійно.

1. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру	ЗначенняSVEN 180	ЗначенняSVEN 185
Вихідна потужність (RMS), Вт	6 (2 × 3) 6 (2 × 3)
Діапазон частот, Гц 100–20 000 100–20 000
Діаметр динаміків, мм ∅ 53 ∅ 53
Напруга живлення USB	— DC 5B USB	DC 5B—
Номінальний струм споживання, А 0,02 0,02
Розміри (однієї колонки (Ш × В × Г), мм 68 × 110 × 70 82 × 110 × 73
Вага, кг 0,38 0,33

Примітки:

• Технічні характеристики, наведені в таблиці, довідкові і не можуть служити підставою для претензій
• Продукція торговельної марки SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.

2.0 USB Multimedia

Speaker System

SVEN®

Models: Sven 180, Sven 185

Importer: Tiralana OY, Office 102, Kotolah-dentie 15, 48310 Kotka, Finland.

Модели: Sven 180, Sven 185

Постачальник/імпортер в Україні: ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. [phone]. Приз начення, споживчі властивості та відомості про безпеку товару дивіться у Керівництві з експлуатації. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.fi. Гарантійний термін: 12 міс. Строк служби: 2 роки.

Товар сертифіковано/має гігіенічний висновок. Шкідливих речовин не містить. Зберігати в сухому місці.

Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд, № 02-02, Сінгапур, 427447. Виготовлено під контролем «Свен Скандинавія Лімітед», 48310, Фінляндія, Котка, Котолахдентіє, 15. Зроблено в Китаї.
