ПОСІБНИК КОРИСТУВАЧА PS-77 Sven

РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ

Дякуємо Вам за купівлю акустичної системи TM SVEN!

АВТОРСЬКЕ ПРАВО

Це Керівництво та інформація, що міститься в ньому, захищено авторським правом. Усі права застережені.

3MICT

RUS 2

UKR 7

ENG 13

РОЗПАКОВУВАННЯ

• Перевезення і транспортування обладнання допускається лише у заводській упаковці.
• Не вимагає спеціальних умов для реалізації.
• Утилізацію проводити відповідно до правил утилізації побутової та комп'ютерної техніки.

ПРИЗНАЧЕННЯ

Портативна акустична система з Bluetooth та FM-радіо SVEN PS-77 призначена для роботи з ПК, ноутбуками та іншими мобільними пристроями за допомогою передачі даних за протоколом Bluetooth. йі також можна використовувати в інтернет-телефонії, під час проведення відеоконференцій, в мультимедійних додатках та інтерактивних іграх. FM-тюнер і програвач з micro SD-картами пам'яті у комплекті.

КОМПЛЕКТНІСТЬ

• Акустична система – 1 шт.
• Сигнальний кабель mini-jack до mini-jack – 1 шт.
• Кабель живлення USB до micro USB - 1 шт.
• Карабін – 1 шт.
• Керівництво користувача – 1 шт.
  • Гарантійний талон – 1 шт.

ОСОБЛИВОСТИ

• Безпровідна передача сигналу через Bluetooth
  • Відтворення музики з micro SD card пам'яти
  • Вмонтоване FM-радіо
• Можливість проводового підключення до джерела звуку
  • Захист від води (IPx5)

Керівництво користувача

PS-77

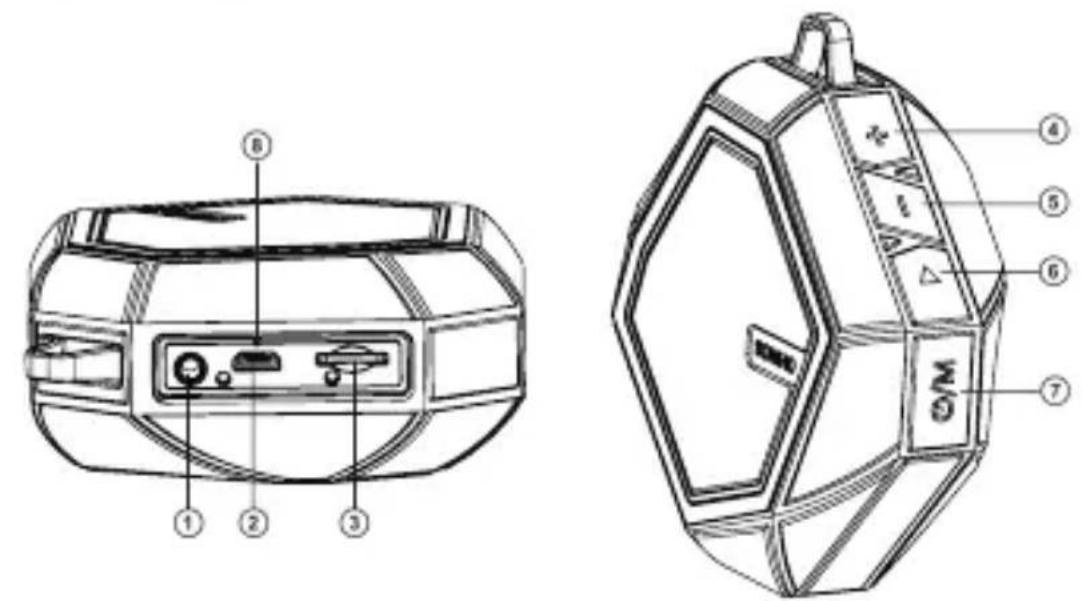

Конструкція АС

① Роз'єм для провідного підключення до джерела сигналу
② Роз'єм micro USB для підключення АС до зарядного пристрою, порту USB ноутбука/ПК
③ Слот для підключення TF Card
④ Кнопка збільшення гучності (тривале натиснення);
Перехід до наступного треку (у режимі програмач, AUX або Bluetooth);
Перехід до наступної станції (у режимі FM-радіо)
⑤ Кнопка зменшення гучності (тривале натиснення);
Перехід на попередній трек (у режимі програмач або Bluetooth);
Перехід на попередню станцію (у режимі FM-радіо)
⑥ Кнопка Відтворення/Пауза (у режимі програмач або Bluetooth);
Автопошук радіостанцій (тривале натиснення у режимі FM-радіо);
Вимкнення звуку (короткочасне натиснення у режимі FM-радіо);
Відповідь на вхідний дзвінок. Повторне натискання скидання вхідного дзвінка
⑦ Перемикання режимів роботи: Bluetooth/FM-радіо/Програвач/AUX (короткочасне натиснення);
Вмикання/вимикання АС (тривале натиснення)
⑧ Індикатор режиму роботи

ПІДКЛЮЧЕННЯ ТА ЕКСПЛУАТАЦІЯ

Увага! Перед початком експлуатації необхідно повністю зарядити акумулятор.

Заряджання акумулятора АС

• Під'єднайте АС до USB-порту ПК або USB-зарядного пристрою за допомогою кабелю microUSB до USB (з комплекту). Під час заряджання індикатор горітиме червоним. Індикатор горить зеленим, якщо акумулятор заряджений.
• У АС використовується батарея як інтегральна частина устаткування, тому не намагайтеся видалити або замінити її, оскільки це може спричинити анулювання гарантії або пошкодження пристрою.

РЕЖИМИ РОБОТИ

Режим Bluetooth

• Безпровідна передача даних за протоколом Bluetooth дає змогу підключити АС без кабелю до сумісних пристроїв. Максимальний радіус дії передачі даних становить 10 м. Такі перешкоди, як стіни, а також інші електронні пристрої можуть завадити передачі сигналу.
• Увімкніть АС у режимі Bluetooth.
• На джерелі сигналу (телефон, ноутбук, смартфон, тощо) потрібно вибрати режим пошуку пристроїв Bluetooth. На екрані відображатиметься найменування «SVEN PS-77», з яким потрібно встановити з'єднання*.
• Якщо підключення вдале, в АС лунає короткий звуковий сигнал, індикація режиму пошуку припиняється**.

Режим радіо

Для поліпшення якості прийому радіосигналу, підключіть кабель microUSB – USB (з комплекту) до входу microUSB.

- Увімкніть АС в режимі радіо – натисніть кнопку ⑦ декілька разів, поки АС не перейде до режиму радіо. Довготривале натискання кнопки ⑥ активує режим автопошуку. Після завершення сканування автоматично увімкнеться перша знайдена радіостанція. Кнопками ④ і ⑤ виберіть потрібну радіостанцію.


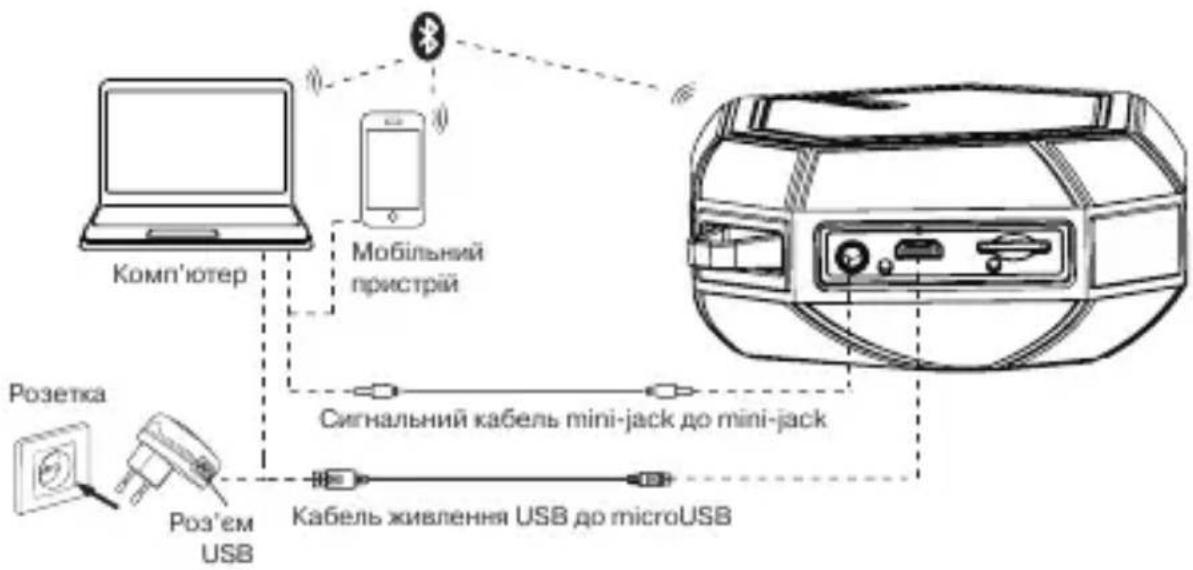

Мал. 2. Схема підключення

Режим програмача

Увага! Файлова система носяя micro SD — FAT32. Максимальний обсяг 32 Гб. Не рекомендується використовувати micro SD Ultra Speed.

- При встановленні micro SD-носія у відповідний слот при увімкненній АС, відтворення почнеться автоматично. За допомогою кнопки ⑦ перемикаються режими Відтворення / Пауза. Кнопками ⑤ (попередній трек) і ④ (наступний трек) можна управляти треками.

Використання у провідному режимі (AUX)

- Підключіть кабель 3,5 мм mini-jack – 3,5 мм mini-jack (з комплекту) до входу AUX, а роз'єм 3,5 мм до джерела сигналу.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Характеристики та одиниці виміру	Значення
Частотний діапазон, Гц	AC: 120 – 20 000мікрофон: 50 – 16 000
Вихідна потужність (RMS), Вт	5
Мембрана, мм	∅ 45
Радіус дії Bluetooth, м	до 10
Ємність акумулятора, мА / год	600
Живлення, В	USB/DC5
Bara, г	210
Розміри, мм	86 × 86 × 41

Примітки:

• Наведені в таблиці технічні характеристики є довідковими і не можуть бути підставою для претензій.
• Продукція TM SVEN постійно удосконалюється. З цієї причини технічні характеристики та комплектність можуть бути змінені без попереднього повідомлення.

Технічна підтримка на сайті www.sven.fi.

USER'S MANUAL

Постачальник/импортер в Україні:

ТОВ «СВЕН Центр», 08400, Київська область, м. Переяслав-Хмельницький, вул. Героїв Дніпра, 31, тел. [phone]. Призначення, споживчі властивості та відомості про безпеку товару дивіться у Керівництві користувача. Умови гарантійного обслуговування дивіться в гарантійному талоні або на сайті www.sven.fi.

Гарантійний термін: 12 міс.

Строк служби: 2 роки.

Товар сертифіковано/має гігіенічний висновок.

Шкідливих речовин не містить. Зберігати в сухому місці.

Виробник: «СВЕН ПТЕ. Лімітед», 176 Джу Чіат Роуд,

№ 02-02, Сінгапур, 427447. Виготовлено під контролем

«Свен Скандинавія Лімітед», 48310, Фінляндія, Котка,

Котолахдентіє, 15. Зроблено в Китаї.
