РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PS-175 Sven

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

СОДЕРЖАНИЕ

RUS 2

UKR 8

ENG 14

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютерной техники.

НАЗНАЧЕНИЕ

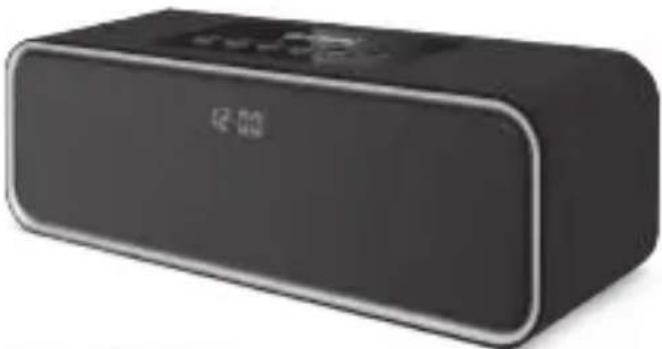

Портативная акустическая система с Bluetooth и FM-радио SVEN PS-175/PS-185/PS-190 предназначена для работы с ПК, ноутбуками и прочими мобильными устройствами посредством передачи данных по протоколу Bluetooth. Ее можно также использовать в интернет-телефонии, при проведении видеоконференций, в мультимедийных приложениях и интерактивных играх, для распознавания речи и обучения иностранным языкам. Имеется встроенный FM-тюнер, и проигрыватель с USB flash и microSD карт памяти.

КОМПЛЕКТНОСТЬ

• Акустическая система – 1 шт.
• Сигнальный кабель 3,5 мм mini-jack к 3,5 мм mini-jack – 1 шт.
• Кабель питания USB к micro USB – 1 шт.
• Руководство пользователя – 1 шт.
  • Гарантийный талон – 1 шт.

Руководство пользователя

PS-175, PS-185

PS-190

ОСОБЕННОСТИ

• Беспроводная передача сигнала по Bluetooth
  • Воспроизведение музыки с USB-flash и microSD card памяти
  • Встроенные часы и будильник
  • Встроенное FM-радио
  • LED-дисплей
  • Ручка для переноски (только модель SVEN PS-185)
• Возможность проводного подключения к источнику звука

Устройство АС

① Кнопка Воспроизведение/Пауза (в режиме Bluetooth/проигрывателя);

Автопоиск радиостанций (длительное нажатие в режиме FM-радио);

Режим MUTE (короткое нажатие в режиме FM-радио/LINE);

Кнопка приема/завершение вызова;

Кнопка установки часов и будильника (длительное нажатие)

② MODE: Переключение режимов работы (короткое нажатие):

Часы/Дата/Будильник/Bluetooth/Проигрыватель/Радио/LINE/Sleep*;

Выключение дисплея* (длительное нажатие)

③ Переход на предыдущий трек (в режиме Bluetooth/проигрывателя);

Переход на предыдущую станцию (в режиме FM-радио);

Настройка часов/будильника;

Смена формата часов (12/24)

* - только модель SVEN PS-190


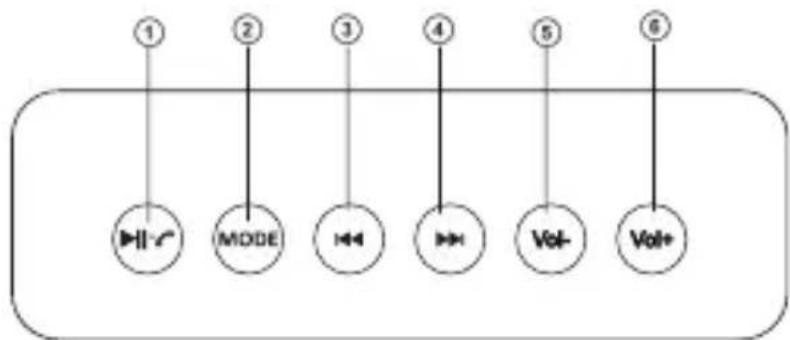

Рис. 1. Конструкция АС

④ Переход на следующий трек (в режиме Bluetooth/проигрывателя);

Переход на следующую станцию (в режиме FM-радио)

Настройка часов/будильника;

Смена формата часов (12/24)

⑤ Vol-: Кнопка уменьшения уровня громкости

⑥ Vol+: Кнопка увеличения уровня громкости

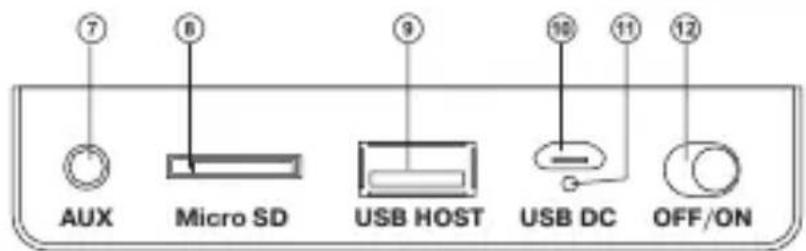

⑦ AUX: Разъём 3,5 мм mini-jack для подключения аудиосигнала (телефон, MP3 плеер и т.п.)

⑧ Micro SD: Слот для подключения micro SD

⑨ USB HOST: Разъем для подключение USB flash

⑩ USB DC: Разъем micro USB для подключения AC

к зарядному устройству, порту USB ноутбука/ПК

⑪ Индикатор

⑫ Кнопка включения/выключения АС

⑬ Дисплей (на лицевой панеле)

⑭ Микрофон (за дисплеем)

Рис. 2. Лицевая панель

ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ

Внимание! Перед началом эксплуатации необходимо полностью зарядить аккумулятор.

Зарядка аккумулятора АС

• Подсоедините AC к USB-порту ПК или USB-зарядному устройству с помощью кабеля micro USB к USB (из комплекта). При зарядке индикатор ⑪ горит красным цветом. Если аккумулятор полностью заряжен, индикатор горит зеленым цветом.
  • В АС используется аккумулятор в качестве интегральной части оборудования, поэтому не пытайтесь удалить его или заменить, так как это может привести к аннулированию гарантии или к повреждению самого устройства.

РЕЖИМЫ РАБОТЫ

Режим Bluetooth

- Безпроводная передача данных по протоколу Bluetooth позволяет подключить АС без проводов к совместимым устройствам. Максимальный радиус действия передачи данных составляет 10 м. Такие препятствия, как стены, а также другие электронные устройства могут мешать передаче сигнала.


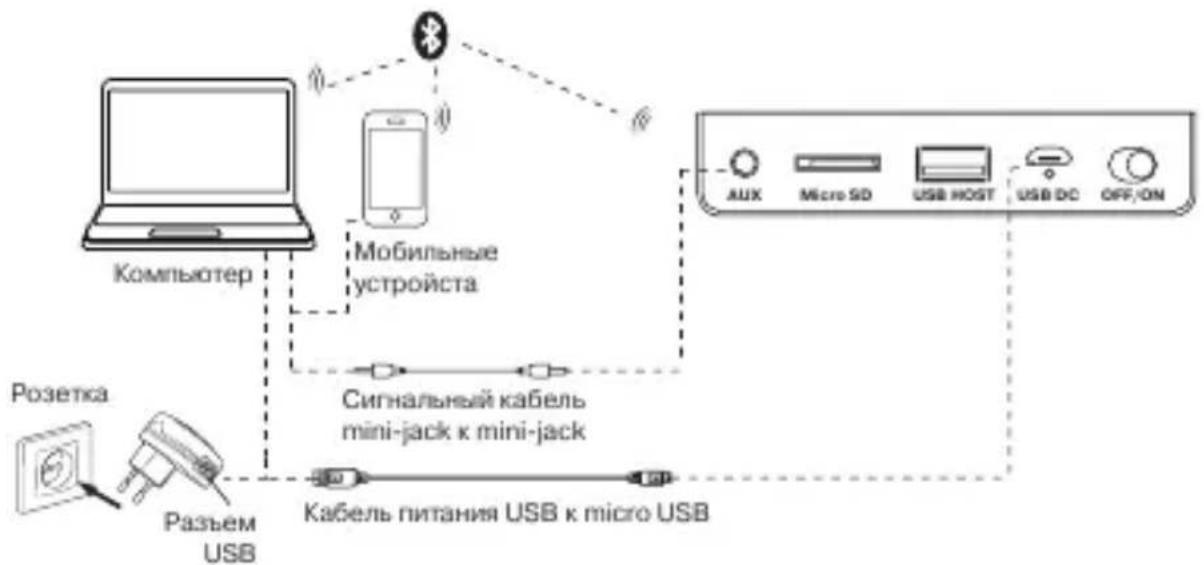

Рис. 3. Схема подключения

• Включите АС в режим Bluetooth – нажмите кнопку ② несколько раз, пока на дисплее не отобразится надпись «BLUE».
• На источнике сигнала (телефон, ноутбук, смартфон и пр.) необходимо выбрать режим поиска устройств Bluetooth. На экране отобразится наименование «SVEN PS-175/PS-185/PS-190», с которым необходимо установить соединение*.
• При удачном подключении в АС раздаётся короткий звуковой сигнал, индикация режима поиска прекращается**.

Режим радио

Для улучшения качества приема радиосигнала, подключите кабель USB-micro USB (из комплекта) к входу ⑩.

- Включите АС в режиме радио – нажмите кнопку ② несколько раз, пока не включится режим радио. Долговременное нажатие кнопки ① активирует режим автопоиска. После завершения сканирования автоматически включится первая найденная радиостанция. Кнопками ③ и ④ выберите нужную радиостанцию.

Режим проигрывателя

Внимание! Файловая система носителя micro SD или USB flash – FAT32. Максимальный объем 32 Гб. Не рекомендуется использовать micro SD Ultra Speed.

- При установке USB flash или micro SD-носителя в соответствующий слот при включенной AC, воспроизведение начнётся автоматически. С помощью кнопки ① переключаются режимы Воспроизведение/Пауза. Кнопками ③ (предыдущий трек) и ④ (следующий трек) можно управлять треками.

Режим часов

- Включите АС в режиме часов – нажмите кнопку ② несколько раз, пока не включится режим часов.

- Войдите в режим установки долговременным нажатием кнопки ①. Установите необходимое значение даты, часов, минут с помощью кнопок ③ и ④. Между установкой даты/часов/минут и выход из режима установки осуществляется нажатием кнопки ①.

Будильник

• Включите АС в режиме будильника – нажмите кнопку ② несколько раз, пока не включится режим будильника.
• Войдите в режим установки времени долговременным нажатием кнопки ①.
• Установите необходимое значение часов и минут с помощью кнопок ③ и ④. Между установкой часов/минут и выход из режима установки осуществляется нажатием кнопки ①.

Примечание: Возможно установить свою мелодию будильника:

1) Создайте папку "ALARM" на USB-flash или microSD карте памяти;
2) Запишите музыкальный файл с расширением .тр3 в папку ALARM;
3) Вставьте USB-flash или microSD карту с записанным файлом в АС.;
4) В установленное время будильник будет воспроизводить записанный файл.

Режим SLEEP (только у модели SVEN PS-190)

• Режим SLEEP позволяет переводить изделие в режим ST-BY по истечении выбранного пользователем времени. Для переходя в режим SLEEP нажмите кнопку ② несколько раз, пока на дисплее не отобразится надпись SOFF.
• Настройте время выключения (OFF/15/30/60/120 мин) – нажмите кнопку ① необходимое количество раз. Чтобы выйти из режима SLEEP, повторно нажмите кнопку ②.

Использование в проводном режиме (Line)

- АС может использоваться как внешнее усилительное устройство для любых источников аудиосигнала с выходом 3,5 мм mini-jack. Для этого нужно подключить кабель 3,5 mini-jack к аудиовыходу AUX ⑦.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и ед. измерения	Значение
Частотный диапазон, Гц	AC: 100 – 22 000микрофон: 50 – 16 000
Выходная мощность (RMS), Вт	10 (2 × 5)
Мембрана, мм	∅ 53
Поддерживаемые профили Bluetooth	HSP, HFP, A2DP, AVRCP
Радиус действия, м	до 10
Ёмкость аккумулятора, мА*ч	2000
Питание, В	USB/DC5V
Вес, кг	0,63 (PS-175), 0,9 (PS-185),0,8 (PS-190)
Размеры, мм	218 × 70 × 70 (PS-175),240 × 137 × 70 (PS-185),229 × 70 × 95 (PS-190)

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

Техническая поддержка на сайте www.sven.fi.

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Мал. 1. Конструкция АС

до зарядного пристрою, порту USB ноутбука/ПК

⑪ Індикатор

Портативная акустическая система с Bluetooth и FM-радио

SVEN®

Импортер в России: ООО «РЕГАРД», 109052,

РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б.

Уполномоченная организация в России: ООО «РТ-Ф»,

105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.

Условия гарантийного обслуживания смотрите

в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 12 мес.

Срок службы: 2 года.

Производитель: «СВЕН ПТЕ. Лимитед»,

176 Джу Чиат Роуд, № 02-02, Сингапур, 427447.

Произведено под контролем «Свен Скандинавия

Лимитед», 48310, Финляндия, Котка,

Котолахдентие, 15. Сделано в Китае.

Модели PS-175, PS-185, PS-190
