РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SPS-750 Sven

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

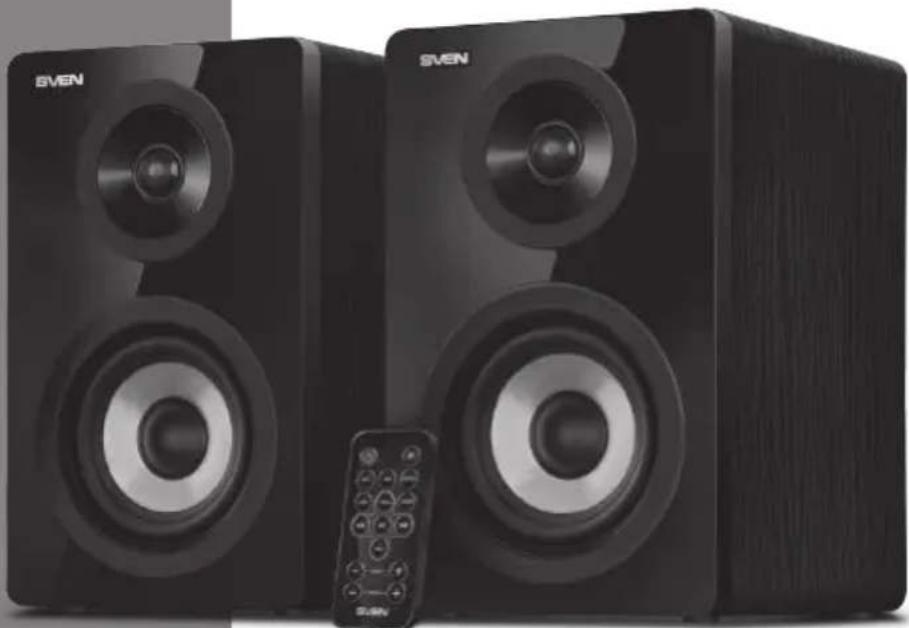

Мультимедийная акустическая

система 2.0 с Bluetooth

Благодарим Вас за покупку акустической системы TM SVEN!

АВТОРСКОЕ ПРАВО

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Данное Руководство и содержащаяся в нем информация защищены авторским правом. Все права защищены.

ТОРГОВЫЕ МАРКИ

Все торговые марки являются собственностью их законных владельцев.

ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ

Несмотря на приложенные усилия сделать Руководство более точным, возможны некоторые несоответствия. Информация данного Руководства предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данном Руководстве.

СОДЕРЖАНИЕ

RUS 2

1. РЕКОМЕНДАЦИИ ПОКУПАТЕЛЮ 2
2. КОМПЛЕКТНОСТЬ АС 3
3. МЕРЫ БЕЗОПАСНОСТИ 3
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ 3
5. ПОДГОТОВКА И ПОРЯДОК РАБОТЫ 5
6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 8
7. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 8

UKR 9

ENG 16

• Аккуратно распакуйте изделие, проследите за тем, чтобы внутри коробки не остались какие-либо принадлежности. Проверьте устройство на предмет повреждений. Если изделие повреждено при транспортировке, обратитесь в фирму, осуществляющую доставку; если изделие не функционирует, сразу же обратитесь к продавцу.
• Проверьте комплектность и наличие гарантийного талона. Убедитесь в том, что в гарантийном талоне проставлен штамп магазина, разборчивая подпись или штамп продавца и дата продажи, номер товара совпадает с указанным в талоне.
• Не включайте изделие сразу же после внесения его в помещение из окружающей среды с минусовыми температурами! Распакованное изделие необходимо выдержать в условиях комнатной температуры не менее 4-х часов.
• Прежде чем устанавливать и использовать изделие, внимательно ознакомьтесь с настоящим Руководством и сохраните его на весь период использования.
• Перевозка и транспортировка оборудования допускается только в заводской упаковке.
• Не требует специальных условий для реализации.
• Утилизировать в соответствии с правилами утилизации бытовой и компьютер ной техники.

Техническая поддержка размещена на сайте www.sven.fi.

Здесь же Вы сможете найти обновленную версию данного Руководства.

Руководство по эксплуатации

SPS-750

2. КОМПЛЕКТНОСТЬ АС

• Колонки – 2 шт.
• Сигнальный кабель 2RCA к mini-jack – 1 шт.
  • Акустический кабель — 1 шт
• Пульт ДУ - 1 шт.
• Руководство по эксплуатации – 1 шт.
  • Гарантийный талон – 1 шт.

3. МЕРЫ БЕЗОПАСНОСТИ

Внимание! Внутри корпуса на элементах без изоляции имеется высокое напряжение, которое может вызвать поражение электрическим током.

• Во избежание поражения электрическим током, не вскрывайте акустическую систему (АС) и не ремонтируйте самостоятельно. Обслуживание и ремонт должны осуществлять только квалифицированные специалисты уполномоченного сервисного центра. Перечень уполномоченных сервисных центров смотрите на сайте www.sven.fi
• Не допускайте замыканий проводов (в том числе и «заземленных») колонок АС между собой, на корпус усилителя и на землю, т. к. это выводит из строя выходные каскады усилителя.
• Запрещается прикасаться к штырям сетевой вилки аппаратуры в течение 2 сек. с момента изъятия вилки из сетевой розетки.
• Оберегайте АС от попадания в отверстия посторонних предметов.
• Оберегайте АС от повышенной влажности, попадания воды и пыли.
• Оберегайте АС от нагрева: устанавливайте ее не ближе чем 1 м от нагревательных приборов. Не подвергайте воздействию прямых солнечных лучей.
• Не устанавливайте АС в местах с недостаточной вентиляцией. Минимальный воздушный зазор – 10 см. При эксплуатации АС не устанавливайте на нее какие-либо устройства, не покрывайте салфетками или подобными предметами, затрудняющими охлаждение.
• Не применяйте химические реагенты для чистки АС, используйте мягкую сухую ткань.

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Акустическая система с Bluetooth (AC) SPS-750 предназначена для воспроизведения музыки и озвучивания игр, фильмов и проч. АС может быть подключена практически к любым источникам аудиосигнала без использования дополнительного усилителя мощности. АС имеет встроенный Bluetooth-модуль. В комплекте пульт дистанционного управления (ПДУ).

Особенности АС

• Безпроводная передача сигнала по Bluetooth
• Оптический вход
• Разъем для подключения наушников
• Пульт дистанционного управления
• Материал корпуса колонок — дерево (MDF)

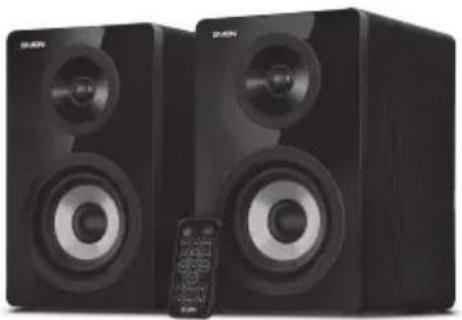

SVEN®

Мультимедийная акустическая

система 2.0 с Bluetooth

Панели активной колонки

① Индикатор режимов работы
② Разъем для подключения наушников
③ POWER: кнопка включения/выключения AC (режим ST-BY)
④ INPUT: кнопка выбора источника звука: AUX 1 / AUX 2 / BT / OPT
⑤ VOLUME/MODE: регулировка уровня громкости/НЧ/ВЧ (поворот регулятора вправо/влево); переключение режима регулировки громкости/НЧ/ВЧ (нажатие на ручку регулятора)
⑥ AUX 1: разъем для подключения линейного входа (2xRCA)
⑦ AUX 2: разъем для подключения линейного входа (3,5 мм mini-jack)
⑧ OPTICAL: разъем для подключения оптического кабеля
⑨ OUTPUT: разъем для подключения пассивной колонки
⑩ POWER ON/OFF: выключатель питания
⑪ Шнур питания

Рис. 1. Панель управления

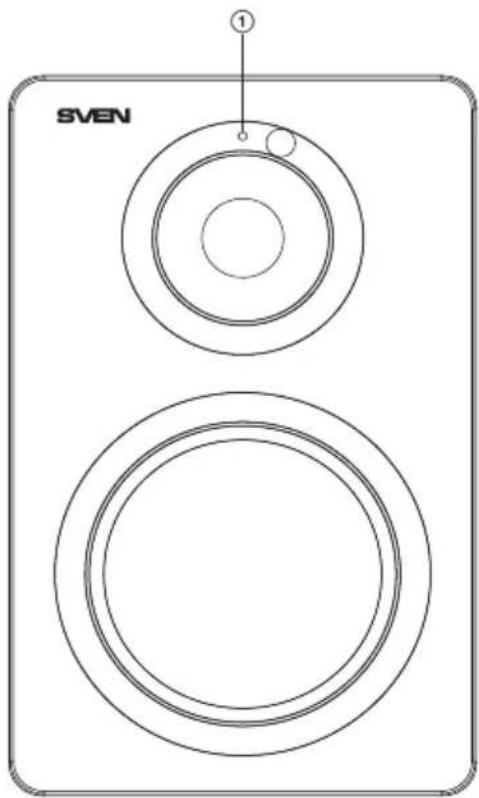

Рис. 2. Передняя панель активной колонки

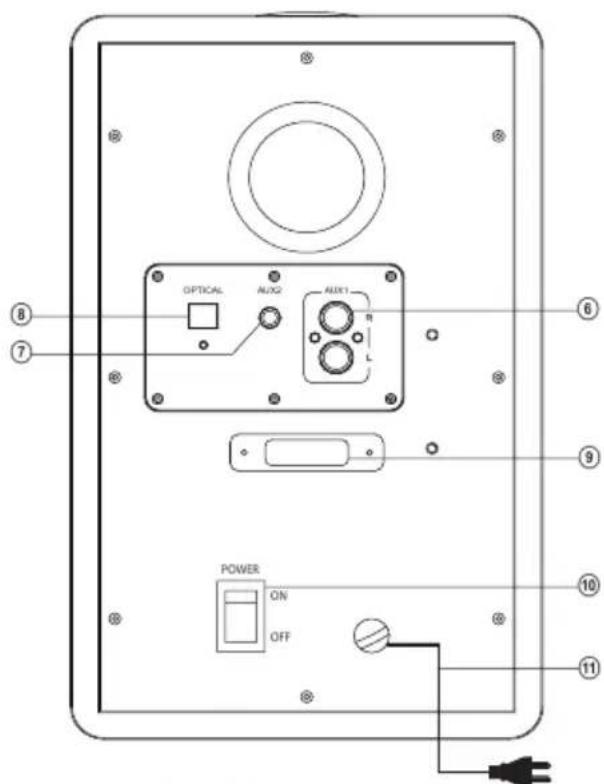

Рис. 3. Задняя панель активной колонки

Руководство по эксплуатации

SPS-750

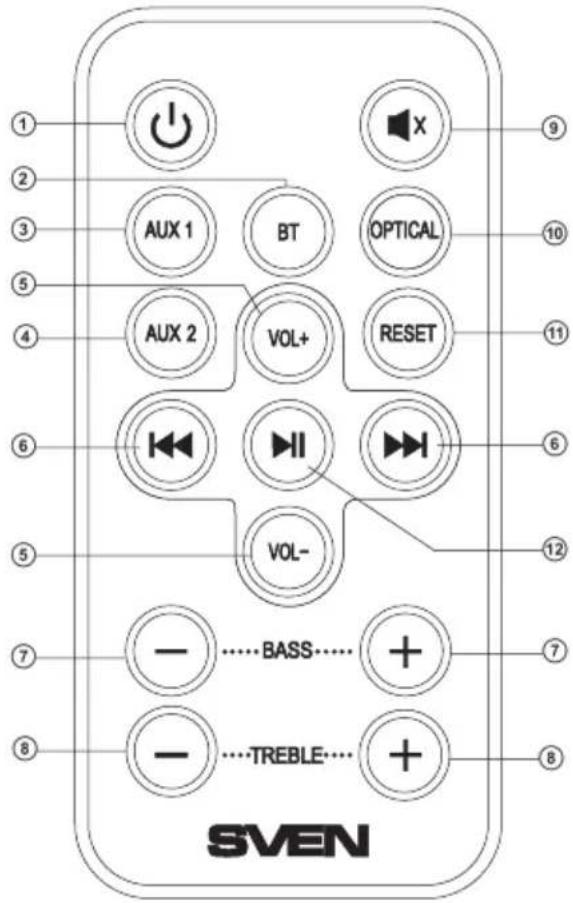

Пульт ДУ (рис. 4)

① ⏻ : кнопка вкл./выкл. AC (режим ST-BY)
② ВТ: кнопка выбора режима Bluetooth
③ AUX 1: кнопка выбора входа AUX 1
④ AUX 2: кнопка выбора входа AUX 2
⑤ VOL +/-: кнопки увеличения/уменьшения уровня общей громкости
⑥ «/»: предыдущий трек/следующий трек (в режиме Bluetooth)
⑦ BASS : регулировка уровня НЧ
⑧ TREBLE: регулировка уровня ВЧ
⑨ ⚫: кнопка выключения / включения звука
⑩ OPTICAL: кнопка выбора оптического входа
⑪ RESET: сброс настроек
⑫ Воспроизведение/Пауза (в режиме Bluetooth)

Примечания:

• Перед началом эксплуатации из ПДУ надо снять пленку-прокладку выступающую из батарейного отсека.
- Используйте ПДУ под углом не более 30° на расстоянии не более 7 метров.
- Направьте ПДУ на окно ИК-приемника на передней панели.
- Если ПДУ не работает, проверьте наличие элемента питания или замените разряженный элемент на новый.
- Вынимайте батарейку из ПДУ, если не собираетесь пользоваться им в течение длительного времени (свыше недели).

Рис. 4. Пульт ДУ

• Располагайте колонки относительно слушателя симметрично на расстоянии не менее одного метра.
• Колонки имеют фазоинверторы на задних панелях, по-этому устанавливайте систему на расстоянии 20–30 см от стенки или другого препятствия.

Подключение и управление АС

Акустическая система SPS-750 может быть подключена практически к любым источникам аудиосигнала: CD/DVD/MP3-проигрывателям, TV, звуковой карте ПК и т. п. (см. схему подключения на рис. 5).

• Перед подключением убедитесь, что АС отключена от сети. Соедините с помощью акустического кабеля (из комплекта) активную колонку с пассивной. Для этого отожмите клеммы разъемов на пассивной колонке, вставьте черно-белый провод акустического кабеля

SVEN®

Мультимедийная акустическая система 2.0 с Bluetooth

в отверстие красного разъема, а черный провод – в черный разъем соединительных клемм (см. схему подключения на рис. 5), а затем так же подсоедините кабель к клеммам активной колонки.

- Для подключения АС к ПК, MP3/CD-плеерам сначала подсоедините RCA-джеки сигнального кабеля 2RCA к mini-jack ∅ 3,5 мм (из комплекта) ко входу ⑥ активной колонки, а потом mini-jack кабеля вставьте в порт LINE OUT звуковой карты ПК или в разъем аудиовыхода (OUTPUT) MP3/CD-плеера (см. схему подключения на рис. 5).


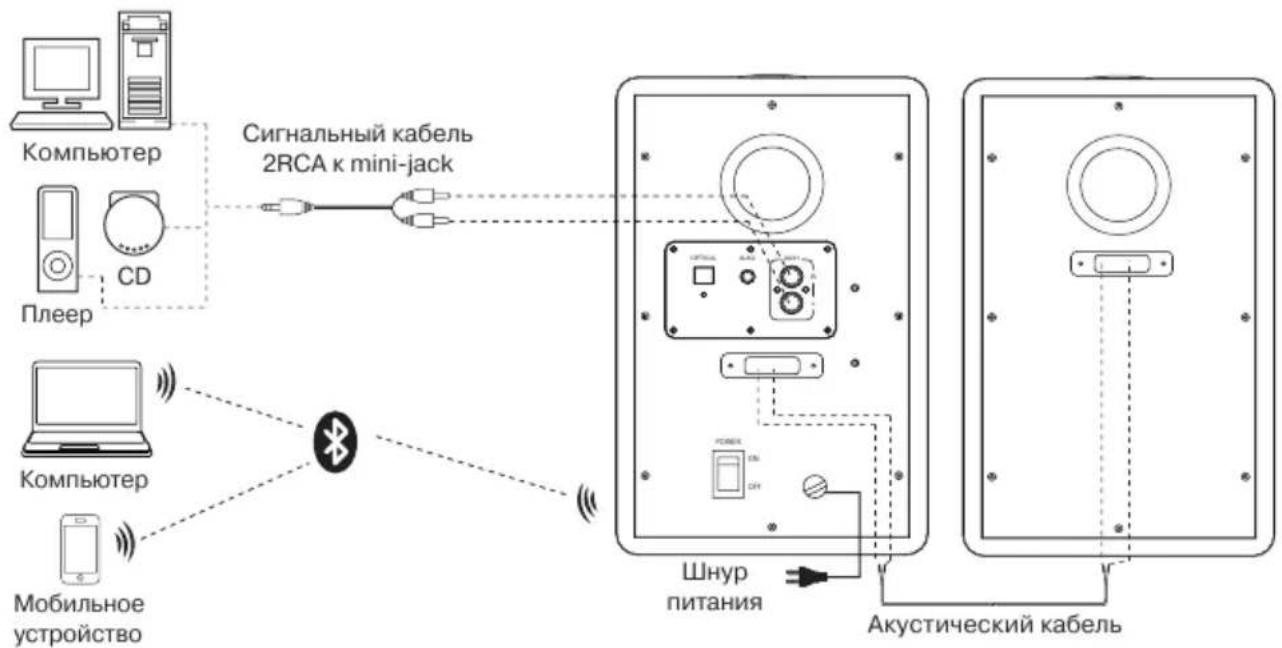

Рис. 5. Схема подключения источников аудиосигнала

Примечание. От правильности и надежности подсоединения кабелей непосредственно зависит качество звука. Рекомендуется использовать кабели, которые поставляются в комплекте с АС.

• Подключите АС к сетевой розетке.
• Включите питание устройства выключателем POWER (10), положение ON) на задней панели активной колонки. Затем включите источник аудиосигнала.
• Выберите желаемый источник сигнала при нажатии на кнопку INPUT ④ на панели управления или кнопками BT ③, AUX 1 ③, AUX 2 ④, OPT ⑩ на ПДУ, при этом на панели управления будет гореть индикатор выбранного входа.
• Отрегулируйте уровень общей громкости кнопкой VOL+/- ⑤ на панели управления колонки или кнопками VOL+/- ⑤ на пульте ДУ (рис. 4).
• Отрегулируйте уровень высоких и низких частот регулятором ⑤ на панели управления колонки или кнопками TREBLE ⑧ и BASS ⑦ на ПДУ.
• После окончания использования AC не забудьте выключить устройство выключателем ON/OFF (⑪, положение OFF), а также вынуть кабель питания из розетки.

Руководство по эксплуатации

SPS-750

Режим Bluetooth

• Для передачи сигнала в этом режиме следует предварительно установить связь AC с источником сигнала. Для этого нажмите кнопку INPUT несколько раз, пока индикатор не загорится синим цветом или кнопку BT на ПДУ. Изделие при этом переходит в режим поиска. Затем на источнике сигнала (телефон, смартфон и пр.) выберите режим поиска устройств Bluetooth. На экране источника сигнала отобразится имя AC «SVEN SPS-750», с которым необходимо установить соединение*. Выберите это устройство и команду «подключиться».
• При соединении с источником можно управлять проигрывателем источника сигнала с ПДУ, используя кнопки ⑥, ⑫.

Режим AUX

- Для перехода в режим AUX нажмите кнопку INPUT ③ несколько раз, пока индикатор не загорится голубым (AUX1) или зеленым (AUX2) цветом или кнопку AUX1/AUX2 на ПДУ.

Режим Optical

- Для перехода в режим Optical нажмите кнопку INPUT ③ несколько раз, пока индикатор не загорится фиолетовым цветом или кнопку OPT на ПДУ.

Режим ST-BY

- Для перехода в этот режим или выхода из него нажмите кнопку ③ на панели управления или кнопку ① на ПДУ.

Режим MUTE

- Для временного выключения звука (MUTE) нажмите кнопку ⑨ на ПДУ. Чтобы включить звук, повторно нажмите кнопку ⑨ на ПДУ.

Примечание. По причине постоянного совершенствования программного обеспечения, описание управления АС может отличаться от приведенного в данном Руководстве. Последнюю версию Руководства см. на сайте www.sven.fi.

SVEN®

Мультимедийная акустическая

система 2.0 с Bluetooth

1. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Причина	Способ устранения
АС не включается.	Не подключена к сети.	Проверьте подключение к сети.
	Не включен сетевой выключатель.	Включите выключатель.
Нет звука или в колонках АС слишком тихий звук.	Уровень громкости установлен на минимум.	Подстройте уровень громкости.
	Нет соединения по блютуз / неправильно подключен или выбран источник аудиосигнала.	Выполните процедуру соединения по блютуз / подключите или выберите источник сигнала правильно.
Искажение звука.	Большая амплитуда входного сигнала.	Уменьшите величину входного сигнала на источниках сигнала и АС .
Не работает ПДУ.	Разряжена батарейка.	Замените батарейку на новую.

Если ни один из указанных выше способов не решает проблему, обратитесь за профессиональной консультацией в ближайший сервис-центр. Не ремонтируйте изделие самостоятельно.

1. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики и единицы измерения	Значение
Выходная мощность (RMS), Вт	50 (2 × 25)
Диапазон частот, Гц	40 – 25 000
Диаметр динамиков (ВЧ + НЧ), мм	25 + 100
Дальность действия Bluetooth, м	до 10
Напряжение питания, В/Гц	~230/50
Размеры (одной колонки) (Ш × В × Г), мм	160 × 260 × 190
Вес, кг	5,1

Примечания:

• Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
• Продукция TM SVEN постоянно совершенствуется. По этой причине технические характеристики и комплектность могут быть изменены без предварительного уведомления.

© 2017. SVEN PTE. LTD. Версия 1.0 (V 1.0).

Мультимедийная акустическая система 2.0 с Bluetooth

SVEN®

Импортер в России: ООО «РЕГАРД», 109052,

РФ, г. Москва, ул. Нижегородская, д. 86, корп. Б.

Уполномоченная организация в России: ООО «РТ-Ф», 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 5.

Условия гарантийного обслуживания смотрите в гарантийном талоне или на сайте www.sven.fi.

Гарантийный срок: 12 мес.

Срок службы: 2 года.
