| Тип продукта | Цветной телевизор с плоским экраном FD Trinitron |
| Диагональ экрана | 29 дюймов (приблизительно 72 см) |
| Размеры (Ш×В×Г) | 788 × 598 × 523 мм |
| Вес | 45,8 кг |
| Потребляемая мощность | 94 Вт (рабочий режим), 0,5 Вт (режим ожидания) |
| Напряжение питания | 220–240 В переменного тока, 50 Гц |
| Системы цветности | PAL, SECAM, NTSC 3.58/4.43 (только видеовход) |
| Диапазон принимаемых каналов | VHF E2–E12, UHF E21–E69, CATV S1–S20, HYPER S21–S41, D/K R1–R12, R21–R69 |
| Выходная мощность звука | 2 × 5 Вт (RMS), 2 × 10 Вт (музыкальная) |
| Входы/выходы | 2 разъёма SCART (21-контактные), RCA видео/аудио, выход на наушники |
| SmartLink | Поддержка прямой связи с видеомагнитофоном |
| Телетекст | Да, с поддержкой Fasttext и TOPtext |
| Таймер выключения | Да, до 4 часов |
| Пульт дистанционного управления | RM-946 |
| Комплектация | Пульт ДУ, 2 батарейки (IEC) |
| Регулировка наклона изображения | Ручная, от -5 до +5 |
| Шумоподавление | Автоматическое (вкл./выкл.) |
| Автоматическое отключение | При отсутствии сигнала и нажатий в течение 15 минут |
| Уход и чистка | Мягкая слегка влажная ткань, без абразивов и растворителей |
| Безопасность | Не вскрывать корпус, обращаться к квалифицированному персоналу |
| Производство | Испания, Sony España S.A. |
Часто задаваемые вопросы - KV-29CL10K SONY
Вопросы пользователей о KV-29CL10K SONY
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Телевизор в формате PDF бесплатно! Найдите своё руководство KV-29CL10K - SONY и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. KV-29CL10K бренда SONY.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KV-29CL10K SONY
Инструкция по эксплуатации
GB
BG
CZ
HU
PL
RU
KV-29CL10K
Introduction
Настройка на звука 11
Техника на безопасност
Ниво 1 Ниво 2 Ниво 3 / Функция
Ниво 1
Ниво 2
Ниво 3 / Функция

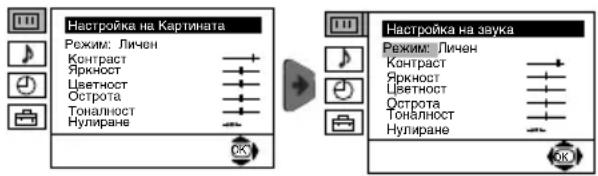

НАСТРОЙКА НА ЗВУКА
Менюто «Настройка на звука» позволява промяна на нагласата на звука.
↓ Авт. ниво звук: ИИ→
↓ Телев. говорител:
Ниво 1 Ниво 2 Ниво 3 / Функция
Ниво 1
Ниво 2
Ниво 3 / Функция

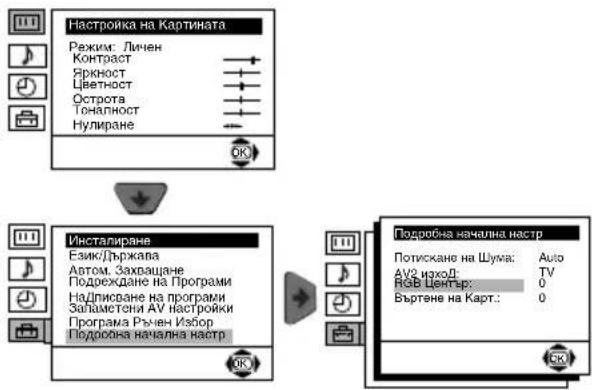

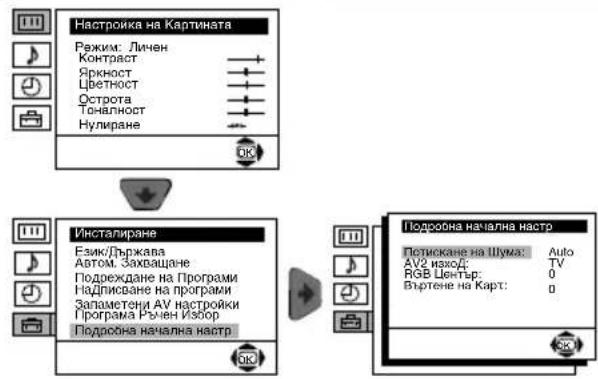

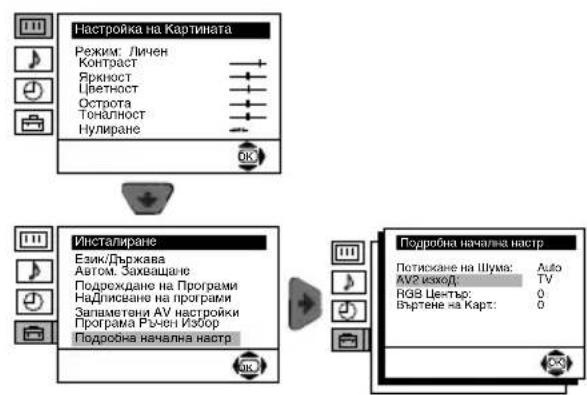

ПРОГРАМА РЪЧЕН ИЗБОР
a) Да настроите един по един, и в желания програмен ред, каналите (ТВ предавания) или един видео вход. За това:
Ако по-нататьк желаете да премахнете тази функция, изберете «Не» вместо «Да».
Ниво 1 Ниво 2 Ниво 3 / Функция
Ако по-нататьк желаете да премахнете тази функция, изберете «Изкл» вместо «Auto».
Ниво 1
Ниво 2
Ниво 3 / Функция
Избор на страница от телетекста:
Символ Входен сигнал
• Аудио / Видео входен сигнал чрез Евроконектора C
- Вход аудио/видео чрез Евроконектора D.
• Вход S video чрез Евроконектора D.
NTSC 3.58, 4.43 (само видео вход)
Обхват на каналите:
VHF: E2-E12
UHF: E21-E69
CATV: S1-S20
HYPER: S21-S41
D/K: R1-R12, R21-R69
Кинескоп:
29 инча (Приблизителю 72 см Диагонал на изображението).
Задни терминали:
1/ «Броконектор с 21 крачета
Аудио / Видео вход, вход
Евроконектор с 21 крачета
→3 Видео вход - букса RCA
- 3 Вход аудио - букси RCA
Жак за слушалки
Изход за звук:
Енергийно потребление:
94 W
Енергийно потребление в режим на временно
1 устройство за дистанционно управление RM-946.
Екологична хартия - без хлор
Мы благодарим Вас за то, что Вы выбрали этот цветной телевизор с Плоским Экраном FD Trinitron.
Перед первым включением телевизора внимательно ознакомьтесь с данной Инструкцией по Эксплуатации и сохраните ее для будущих консультаций.
- Условные обозначения, используемые в данной Инструкции:
- Важная информация.
• Information о работе.
• 1,2... Последовательность инструкций для выполнения.
Затененные кнопки пульта дистанционного управления указывают на кнопки, которые надо нажать для выполнения различных инструкций.
• Информация о результатах выполнения инструкций.
Оглавление
Введение....3
Общие правила техники безопасности .... 4
Общее описание
Назначение кнопок на пульте дистанционного управления....5
Общее описание кнопок телевизора....6
Установка
Подключение антенны и видеомагнитофона....7
Установка батареек в пульт дистанционного управления....7
Первое включение телевизора в работу
Включение и автоматическая настройка телевизора 8
Вывод системы меню на экран
Введение и работа с системой меню.... 10
Схема меню:
Настройка изображения 10
Настройка звука....11
Таймер выключения....12
Язык/Страна....12
Автонастройка 12
Сортировка программ 12
Метки программ....13

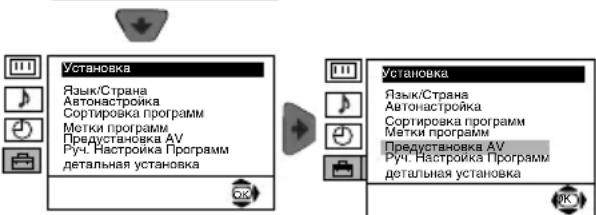

Предустановка AV....13

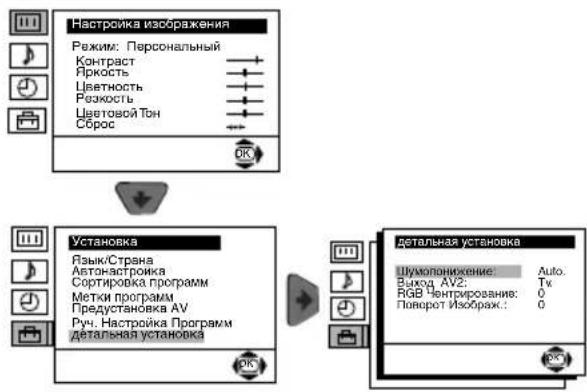

Ручная настройка программ....14

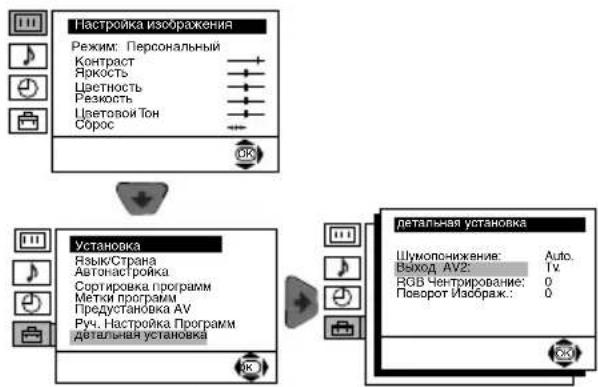

Шумопонижение....15
Выход AV2....15
RGB центрирование....16
Поворот изображения....16
Телетекст 17
Дополнительная информация
Подключение дополнительных устройств.... 18
Использование дополнительных устройств 19
Спецификации....20
Устранение неполадок 21
Общие правила техники безопасности
 Этот телевизор предназначен для работы только от сети переменного тока напряжением 220-240 В. Не подключайте слишком много электроприборов к одной розетке, так как это может привести к возгоранию или поражению электрическим током. |  Из соображений безопасности и энергосбережения не рекомендуется оставлять телевизор в дежурном режиме, когда он не используется.Отключайте телевизор от сети сетевой кнопкой. |  Не допускайте попадания каких-либо предметов внутрь телевизора, так как это может привести к возгоранию или поражению электрическим током. Не допускайте проливания каких-либо жидкостей на телевизор. Если все же произошло проливание жидкости или попадание какого-либо предмета внутрь телевизора, немедленно выключите телевизор и не включайте его до тех пор, пока его не проверит квалифицированный мастер. |
 Не вскрывайте корпус и заднюю крышку телевизора.Обращайтесь только к квалифицированному техническому персоналу. |  В целях Вашей безопасности не прикасайтесь к любым частям телевизора, сетевому шнуру или антенному кабелю во время грозы. |  Во избежание опасности возгорания или поражения электрическим током оберегайте телевизор от дождя и сырости. |
 Не перекрываите вентиляционные отверстия в телевизоре. Для обеспечения нормальной вентиляции оставляйте вокруг телевизора пространство не менее 10 см с каждой стороны. |  Не помещайте телевизор в местах с повышенной температурой, влажностью или запыленностью. Не устанавливайте телевизор в месте, где он может подвергаться воздействию механической вибрации. |  Во избежание возгорания не располагайте вблизи телевизора легковоспламеняющиеся предметы и источники открытого огня (например, свечи). |
 Вытирайте экран и корпус телевизора только мягкой, слегка увлажненной материей. Не используйте абразивные материалы, щелочные моющие средства, чистящие порошки и растворители, такие как спирт, бензин, антистатический аэрозоль и т.п. Из соображений безопасности отключайте штепсель ТВ от сети на время уборки. |  При отключении вилки питания от розетки тяните за саму вилку, а не за провод питания. |  Следите за тем, чтобы тяжелые предметы не ставились на шнур питания, так как это может привести его повреждению. Рекомендуется сматывать излишнюю длину сетевого шнура на специальные держатели на задней крышке телевизора. |
 Устанавливайте телевизор на прочную, устойчивую подставку. Не позволяйте детям влезать на телевизор. Не ставьте телевизор набок или экраном вверх. |  Отключайте вилку питания телевизора из розетки перед тем, как переставить телевизор. При переноске телевизора будьте осторожны, избегайте неровных поверхностей и чрезмерных усилий. В случае падения или повреждения телевизора нужно, чтобы его немедленно проверил квалифицированный технический персонал. |  Не накрывайте вентиляционные отверстия телевизора газетами, шторами и т.п. |

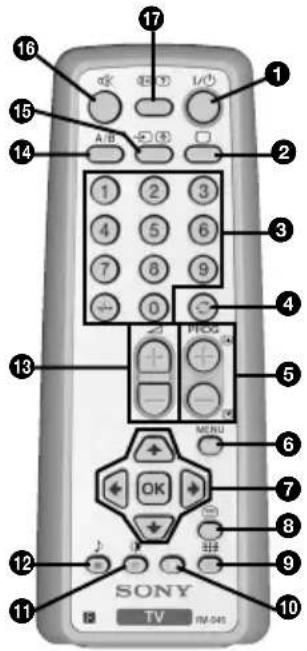

Назначение кнопок на пульте дистанционного управления
① Временное отключение телевизора: Нажмите для временного отключения телевизора (загорится индикатор режима ожидания ⬆ Нажмите еще раз для включения телевизора из режима временного отключения (standby). В целях экономии электроэнергии мы рекомендуем полностью выключать телевизор, если Вы им не пользуетесь.
Если в течение 15 минут нет телевизионного сигнала, и если Вы не нажимаете ни на одну из кнопок, телевизор автоматически перейдет в режим временного отключения (standby).
② Выбор режима телевизора: Нажмите для отключения телетекста или входа сигнала видео.
③ Выбор каналов: Нажать для выбора каналов.
Для номеров программы из двух цифр, нажмите вторую цифру в период времени до 2, 5 секунд, или нажмите -/-- после чего введите первую и вторую цифры.
Если Вы ошиблись при вводе первой цифры, введите вторую цифру (от 0 до 9), после чего повторите снова эту операцию.
④ Возвращение к последнему выбранному каналу:
Нажмите для возвращения к последнему выбранному каналу (предыдущий канал должен был задержаться на экране в течение 5 секунд минимально).
⑤ Выбор каналов: Нажмите для выбора следующего или предыдущего канала.
6 Включение системы меню: Нажмите для вывода меню на экран. Нажмите еще раз для его выключения и для возвращения к обычному экрану телевизора.
⑦ Кнопки выбора меню:
- Когда MENU включено:
Подняться на одну строчку.
Опуститься на одну строчку.
Вернуться к предыдущему меню или выбору.
→ Перейти к последующему меню или выбору ОК подтвердить выбор.
- Когда MENU выключено: ОК Показывает общий список каналов. Выберите канал, нажимая на ♥ или ♠, после чего снова нажмите на ОК для того, чтобы увидеть выбранный канал.
⑧ Выбор телетекста: Нажмите для включения телетекста.
⑨ Выбор формата экрана: Нажмите несколько раз для изменения формата экрана: 4:3 для обычного изображения или 16:9 для имитации широкого экрана.
⑩ Эта кнопка работает только в режиме телетекста.
⑪ Выбор Режима Изображения:
Нажмите несколько раз для смены
Режима Изображения.
12 Регулировка режима звука:
Нажмите несколько раз для
регулировки режима звука.
13 Регулировка Уровня Громкости: Нажмите для регулировки уровня громкости телевизора.
14 Выбор звукового канала: При
двуязычной передаче нажимайте эту
кнопку, чтобы выбрать звуковой канал
1 или звуковой канал 2.
15 Выбор входного сигнала: Нажмите несколько раз, пока обозначение требуемого входного сигнала не появится на экране.
16 Отключение звука: Нажать для отключения звука. Нажать еще раз для восстановления звука.
⑰ Показать информацию на экране: Нажать для вывода на экран всех указаний. Снова нажать для отмены.
Помимо функций телевизора, все цветные кнопки также используются для работы с телетекстом. Для получения более подробной информации, обратитесь к Разделу «Телетекст» данной Инструкции по Эксплуатации на странице 17.

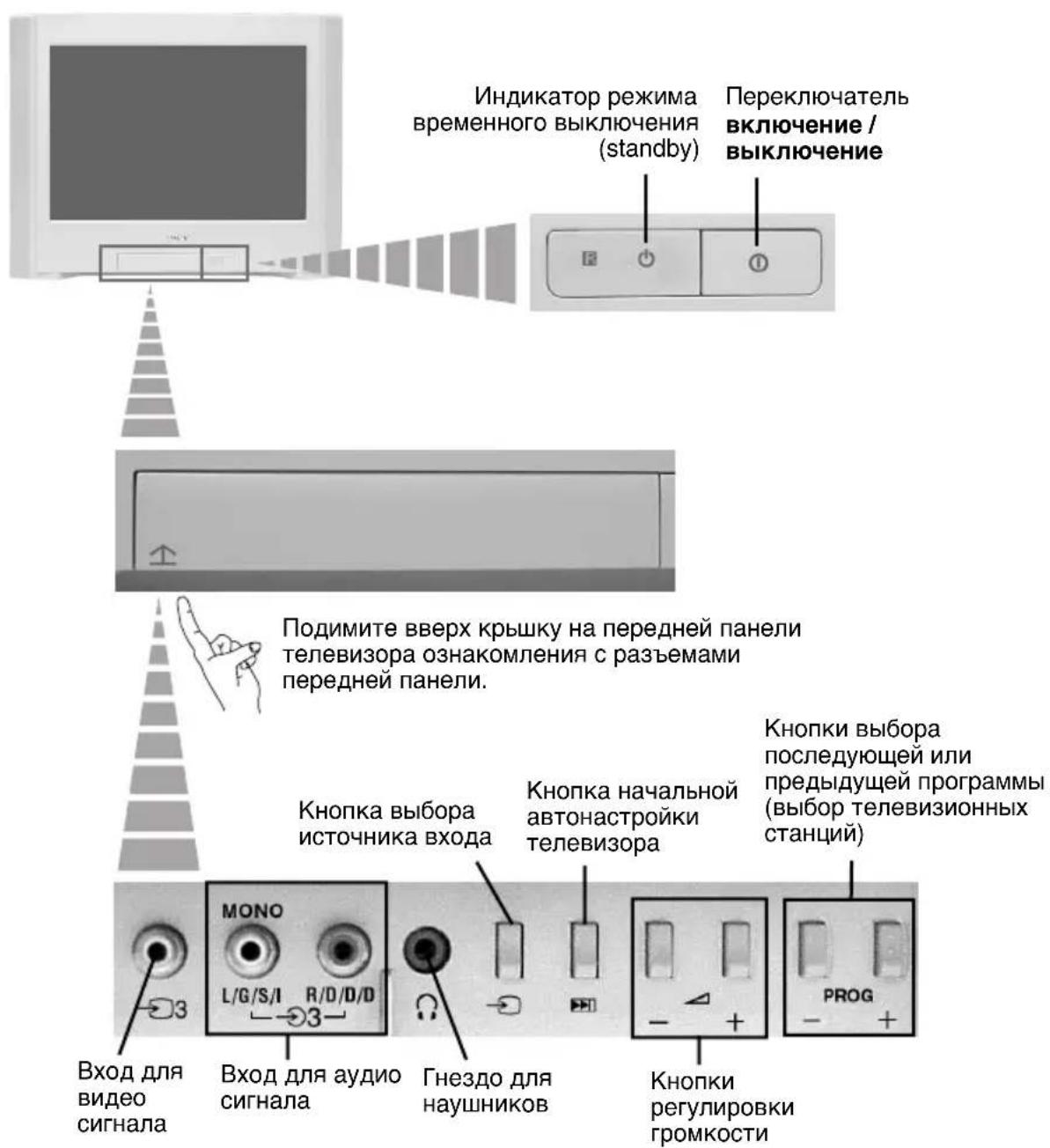

Общее описание кнопок телевизора

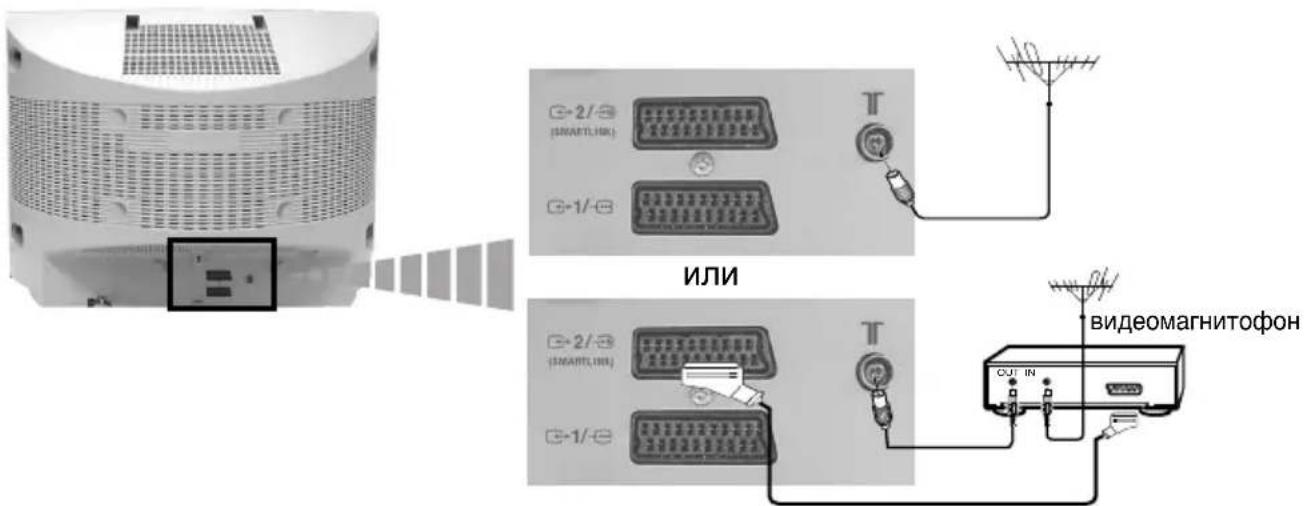

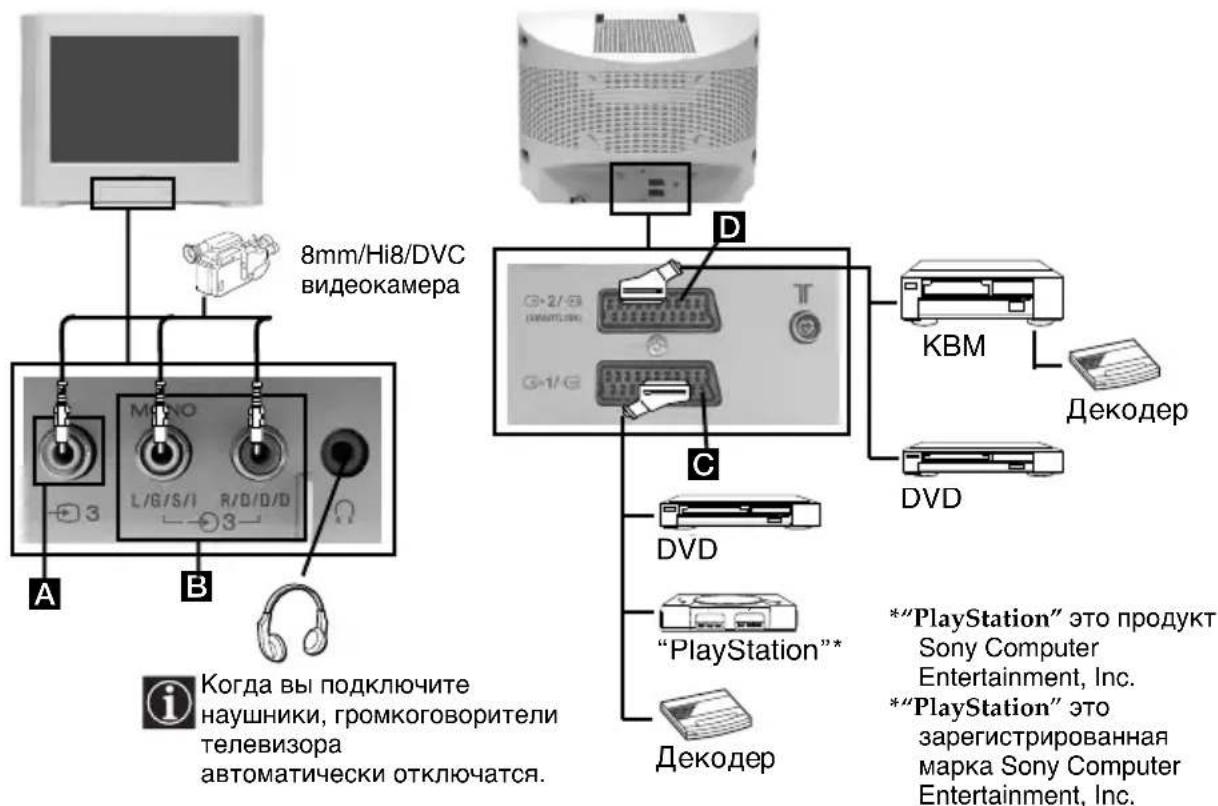

Подключение антенны и видеомагнитофона
Провода для подключения не входят в комплект поставки.
Для получения более подробной информации о подключении видеомагнитофона обратитесь к Разделу «Подключение дополнительных устройств» данной Инструкции по Эксплуатации на странице 18.
Подключение через Евроразъем (SCART) (поставляется дополнительно).

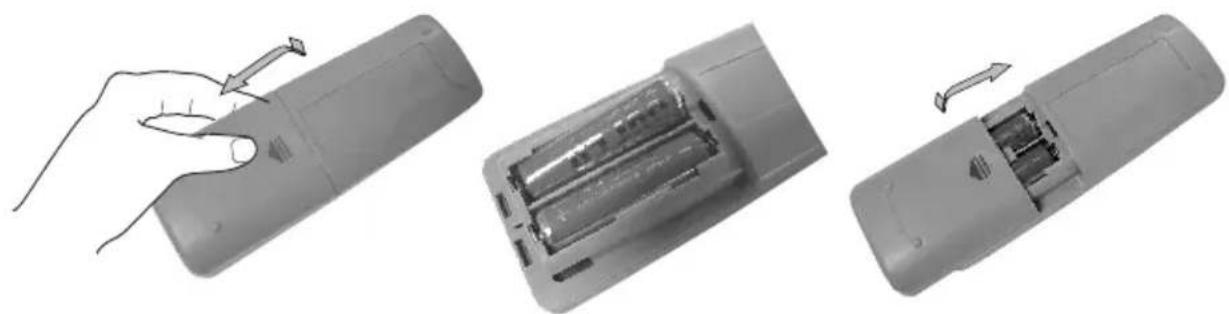

Установка батареек в пульт дистанционного управления
Убедитесь в том, что батарейки вставлены в соответствии с обозначенными полюсами. Бережно относитесь к окружающей среде и выбрасывайте отработанные батарейки в специально установленные для этого контейнеры.
Включение и автоматическая настройка телевизора
При первом включении телевизора на экране появится ряд меню, с помощью которых можно: 1) выбрать язык меню, 2) выбрать страну, где Вы будете пользоваться телевизором, 3) регулировка наклона изображения, 4) искать и автоматически запоминать все имеющиеся каналы (телевизионные станции) и 5) изменять порядок появления каналов (телевизионных станций) на экране телевизора. Однако, если в дальнейшем Вы захотите изменить какой-либо из этих параметров регулировки, Вы можете это сделать, выбрав соответствующий пункт в 📄 (меню Установка), или нажав кнопку автоматической начальной настройки ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶◀
1 Включите штепсель телевизора в розетку сети переменного тока (220-240 В, 50 Гц). При первом включении телевизора, включение происходит автоматически. Если он не включится, нажмите на кнопку включение/выключение на передней части телевизора для его включения. При включении телевизора в первый раз, на экране автоматически появится меню Language (Язык).
2 Нажмите на кнопку или пулата дистанционного управления для выбора языка, а затем нажмите на кнопку OK для подтверждения выбора. Начиная с этого момента все меню появятся на экране на выбранном Вами языке.
3 На экране автоматически появится меню Страна. Нажмите на кнопку или для выбора страны, где Вы будете пользоваться телевизором, а затем нажмите на кнопку OK для подтверждения выбора.
- Если в списке нет той страны, где Вы будете пользоваться телевизором, выберите «-» вместо страны.
- Чтобы избежать неправильного отображения символов телетекста при использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию.
4 Воздействие магнитного поля Земли может привести к наклону изображения. В этом случае Вы можете отрегулировать его, используя пункт меню Поворот изображ.
a) Если это не требуется, нажмите или для выбора Нет необходимости и нажмите OK.
6) Если это требуется, нажмите им для выбора Отрегулировать и нажмите OK. После этого отрегулируйте наклон изображения от -5 до +5, нажав им ♠. После этого нажмите на OK для запоминания.
5 На экране появится меню Автонастройка. Нажмите на кнопку ОК для выбора Да.
6 Телевизор начинает настраивать и автоматически запоминать все имеющиеся каналы (телевизионные станции).
Этот процесс занимает несколько минут. Надо набраться терпения и не нажимать на кнопки в течение процесса настройки, иначе настройка прервется.
Если телевизор не обнаружил ни одного канала (телевизионной станции) с помощью автонастройки, на экране появится сообщение о том, что следует подключить антенну. Подключите, пожалуйста, антенну в соответствии с инструкциями, приведенными на стр. 7 данного сборника, после чего нажмите ОК. Процесс автонастройки возобновится.
7
селе того, как телевизор настроил и запомнил все каналы (телевизионные станции), на экране автоматически появится меню Сортировка программ для изменения порядка появления каналов на экране.
a) Если Вы не хотите изменять порядок каналов, обратитесь к пункту 8.
6) Если вы хотите изменить порядок каналов:
1 Нажмите на кнопку или для выбора номера программы и канала (телевизионной станции), который Вы хотите изменить, после чего нажмите на кнопку.
2 Нажмите на или для- выбора нового номера программы, где Вы хотите запомнить выбранный Вами канал (телевизионную станцию), после чего нажмите на
3 Повторите шаги 6)1 и 6)2, если Вы хотите изменить порядок появления других телевизионных каналов.
8 Нажмите на кнопку MENU для возвращения к нормальному экрану телевизора.

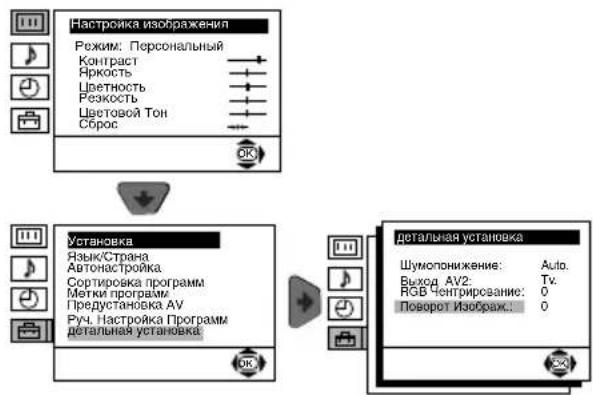

Введение и работа с системой меню
В данном телевизоре предусмотрена система вывода меню на экран для объяснения различных операций. Пользуйтесь следующими кнопками пульта дистанционного управления для передвижения по меню:
1 Нажмите на кнопку MENU для выхода на первый уровень меню на экране.
MENU
2 • Для подчеркивания требуемого меню или пункта меню, нажмите на или.
- Для входа в меню или в выбранный пункт меню, нажмите.
- Для того, чтобы вернуться в предыдущее меню или пункт меню, нажмите.
- Для изменения параметров выбранного пункта меню нажмите ♠/ ◆ли .
- Для подтверждения и запоминания Вашего выбора, нажмите ОК.
3 Нажмите на кнопку MENU для возвращения к обычному экрану телевизора.
MENU

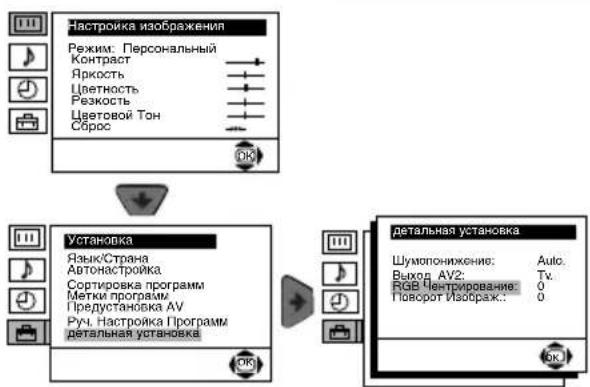

Схема меню
Уровень 1 Уровень 2 Уровень 3 / Функция

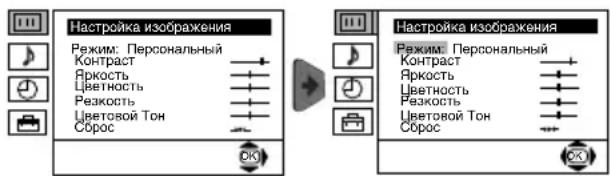

НАСТРОЙКА ИЗОБРАЖЕНИЯ
Меню «Настройка изображения» дает возможность изменить параметры регулировки изображения.
Для этого: после выбора пункта, который Вы хотите изменить, нажмите на . После этого нажмите несколько раз на ↗ ↗ ↗ или для изменения параметров, а затем нажмите OK для запоминания.
- Это меню также дает возможность изменить режим изображения в соответствии с видом программы, которую Вы смотрите:
Режим ➤ ⬆ Репортаж (для прямых трансляций, а также сигналов с DVD и цифровых декодеров)
← Персональный (по личному предпочтению)
↓ Кино (для фильмов).
- Яркость, Цветность и Резкость можно изменить только в том случае, если Вы выбрали режим изображения в «персональный».
- Цветовой Тон можно изменять только в системе цвета NTSC (например, видеопленки производства США).
- Для возвращения к заводским параметрам настройки изображения выберите Сброс и нажмите на ОК.
Уровень 1
Уровень 2
Уровень 3 / Функция

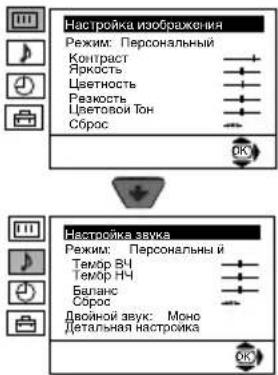

НАСТРОЙКА ЗВУКА
Вы можете изменить настройку режима звука в меню "Настройка звука".
Для этого: выберите пункт меню, который Вы хотите изменить, и нажмите →. После этого нажмите несколько раз /↓ /↑ ← или → для изменения настройки, после чего нажмите OK для запоминания.
В этом меню есть два второстепенных меню:
Режим
→ ↓ Персональный (по Вашему предпочтению).
↓ Pok
↓ Поп
↓ Джаз
Детальная настройка
Звуковой: ВВ эффект
→ ↓ Выкл: Обычный.
← Простр.: Специальные звуковые эффекты.
◀ Авторег. громк.:
ВЫКЛ: Громкость изменяется в зависимости от сигнала канала радиовещания.
Вкл.: Громкость поддерживается на одном и том же уровне, вне зависимости от сигнала канала радиовещания (например, в рекламе).
↓ Динамик ТВ:
→ ↓ ВЫКЛ: Звук идет от внешнего усилителя,
подключенного к выходу аудио сигнала на задней панели телевизора.
Вкл.: Звук идет от динамиков телевизора.
- Темёр ВЧ и Темёр НЧ можно изменить только после выбора "Персональный" в режиме звука.
- Для возвращения к заданным параметрам настройки звука, выберите Сброс и нажмите ОК.
• В случае двуязычных передач, выберите Двойной звук после чего выберите А для канала звука 1, В для канала звука 2 или Монодля канала моно, если таковой имеется. Если звук передачи будет стерео, можете выбрать Стерео или Моно.
продолжение
Уровень 1 Уровень 2 Уровень 3 / Функция
ТАЙМЕР ВЫКЛЮЧЕНИЯ
Пункт «Таймер выкл.» в меню «Таймер» дает возможность выбрать период времени, по истечении которого телевизор автоматически перейдет в режим временного отключения (standby).
Для этого: после выбора этого пункта нажмите на. После этого нажмите на или для выбора интервала времени (максимально 4 часа).
- Если, во время просмотра, Вы хотите увидеть, сколько минут осталось до отключения, нажмите на кнопку
- За одну минуту до временного отключения телевизора это оставшееся время появится на экране.

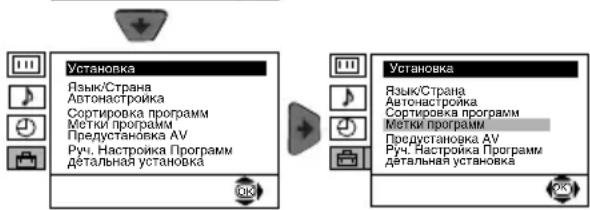

ЯЗЫК/СТРАНА
Пункт «Язык / Страна» в меню «Установка» дает возможность выбрать язык, который Вы предпочитаете для появления меню на экране. Также Вы можете выбрать страну, где Вы будете пользоваться телевизором.
Для этого: после выбора этого пункта меню, нажмите на , после чего выполняйте все, указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 2 и 3 на странице 8.
АВТОНАСТРОЙКА
Пункт меню «Автонастройка» в меню «Установка» дает возможность поиска и запоминания всех доступных каналов (телевизионных станций).
Для этого: после выбора этого пункта меню, нажмите на , затем выполните указанное в Разделе «Включение и автоматическая настройка телевизора», пункты 5 и 6 на странице 8.
СОРТИРОВКА ПРОГРАММ
Пункт меню «Сортировка программ» в меню «Установка» дает возможность изменить порядок появления на экране каналов (телевизионных станций).
Для этого: после выбора этого пункта меню, нажмите на , после чего выполните все указанное в пункте 7б) на странице 8. Раздела «Включение и автоматическая настройка телевизора».
МЕТКИ ПРОГРАММ
Пункт «Метки программ» в меню «Установка» дает возможность присвоить каналу название длиной до пяти знаков (букв или цифр).
Для этого:
1 После выбора этого пункта, нажмите , после чего нажмите или для выбора номера программы, которой Вы хотите дать название.
2 Нажмите . Выделив первый элемент столбика Метка, нажмите или для выбора буквы, цифры или «-» для пустого пробела, после чего нажмите для подтверждения выбранного знака. Точно так же выберите остальные четыре знака. После этого нажмите OK для запоминания.
ПРЕДУСТАНОВКА АV
Пункт «Предустановка AV» в меню «Установка» дает возможность присвоить название дополнительному устройству, подключенному к телевизору.
Для этого:
1 После выбора этого пункта, нажмите , → после чего нажмите или для ↑ выбора источника входного сигнала, которому Вы хотите присвоить название (AV1 и AV2 для дополнительных устройств, подключенных с помощью Евроразъемов на задней панели телевизора, и AV3 для разъемов на передней панели). После этого нажмите →
2 Автоматически появится заданное название в Метка.
a) Если Вы хотите воспользоваться одним из 6 заданных названий (CABLE, GAME, CAM, DVD, VIDEO или SAT), нажмите
▼ или для выбора одного из них, после чего нажмите OK для запоминания.
6) Если Вы хотите создать Ваше собственное название, выберите Изм и нажмите. После этого, выделив первый элемент, нажмите или для выбора буквы, цифры или «--» для пустого пробела, после чего нажмите для подтверждения выбранного знака. Точно так же выберите остальные четыре знака, после чего нажмите OK для запоминания.
РУЧНАЯ НАСТРОЙКА ПРОГРАММ
Пункт меню «Руч. настройка программ» в меню «Установка» дает возможность:
a) Настроить одну за одной и в определенном порядке интересующие Вас программы, каналы (телевизионные станции) или вход видеомагнитофона. Для этого:
1 После выбора пункта меню «Ручная настройка Прогр.» нажмите . Выделив пункт меню Программа, нажмите на , после чего нажмите на или для выбора номера программы (позиции), где Вы хотите настроить телевизионную станцию (для видеомагнитофона мы рекомендуем Вам выбрать номер программы «0»). Нажмите .
2 Следующий пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».
После выбора пункта меню Система нажмите на после чего нажмите на или для выбора системы телевизионной станции (В/Г для Западной Евроры, или D/K для Восточной Европы). Нажмите.
3 После выбора пункта меню Канал нажмите , затем нажмите или для выбера вида канала («С» для широковещательных каналов или «S» для кабельных каналов). Нажмите . Затем нажмите на цифровые кнопки для ввода номера канала телевизионной станции или сигнала канала видео. Если Вы не знаете номер канала, нажмите или для его поиска. Когда Вы найдете канал, который Вы хотите запомнить, нажмите ОК два раза.
Повторите все эти шаги для настройки и запоминания остальных каналов.
б) Обозначить канал меткой до пяти знаков.
Для этого: выделите пункт меню Программа и нажмите PROG + или - до появления номера программы, которой Вы хотите дать название. Когда он появится на экране, выберите пункт меню Метка, после чего нажмите .Нажмите или для выбора одной буквы, одной цифры или «-» для пропуска и нажмите для подтверждения этого знака. Выберите остальные четыре знака точно так же. После того, как Вы выбрали все знаки, нажмите OK два раза для запоминания.
В) Обычно включена автоматическая подстройка каналов (АПЧ), но можно осуществить подстройку вручную для получения лучшего качества приема изображения в том случае, если оно искажено.
Для этого: в то время, когда Вы смотрите канал (телевизионную станцию), который Вы хотите подстроить, выберите пункт меню АПЧ, после чего нажмите ⚠нажмите или ⚠ для подстройки частоты канала от -15 до +15. После чего нажмите ОК два раза для запоминания.
г) Пропустить номера программ, которые Вам не нужны, при выборе их с помощью кнопок PROG +/-
Для этого: выделить пункт меню Программа и нажать PROG + или -, пока не появится номер программы, который Вы хотите пропустить. Когда он появится на экране, выберите пункт меню Пропуск, после чего нажмите ✘лажмите или для выбора Да, после чего нажмите OK два раза для запоминания.
Если Вы захотите отменить эту функцию в дальнейшем, выберите снова «Нет» вместо «Да».
e) Смотреть и правильно записывать закодированный канал при помощи декодера, подключенного к Евроразъему 2/ -s 2 непосредственно или через видеомагнитофон.
Следующий пункт появится только в зависимости от страны, которую Вы выбрали в меню «Язык/Страна».
Для этого: выберите пункт меню декодер и нажмите. После этого нажмите или для выбора Вкл. После этого нажмите два раза ОК для запоминания.
Если в дальнейшем Вы захотите отказаться от этой возможности, выберите снова «Выкл.» вместо «Вкл.».
ШУМОПОНИЖЕНИЕ
Пункт «Шумопонижение» в меню «детальная установка» позволяет автоматически уменьшить шум изображения при слабом сигнале.
Для этого: после выбора этого пункта меню нажмите. После этого нажмите или
↑ для выбора Auto, после чего нажмите OK для запоминания.
Если в дальнейшем Вы хотите отменить эту функцию, выберите «Выкл.» вместо «Auto».
A1["Режим: Персональный"]
A2["Контраст"]
A3["Яркость"]
A4["Цветность"]
A5["Резкость"]
A6["Цветовой Тон"]
A7["Сорос"]
end
subgraph B
B1["Язык/Страна"]
B2["Автонастройка"]
B3["Сортировка программ"]
B4["Метки программы"]
B5["Предустановка AV"]
B6["РУЧ. Настройка Программ"]
B7["детальная установка"]
end
subgraph C
C1["Шумопонижение: Auto."]
C2["Выход AV2: 1x"]
C3["RGB Чентирование: 0"]
C4["Поворот Изображ.: 0"]
end
ВЫХОД AV2
Пункт меню «Выход AV2» в меню «Детальная установка» дает возможность выбрать выходной сигнал Евроразъема 2/для записи через данный Евроразъем любого сигнала, поступающего от телевизора или от любого другого дополнительного устройства, подключенного к Евроразъему или к разъемам на передней панели 3 и 3.
Если у Вашего видеомагнитофона есть Смартлинк, то в этом нет необходимости.
Для этого: после выбора данного пункта меню, нажмите. После этого нажмите или для выбора требуемого выходного сигнала TV, AV1, AV3 или AUTO.
При выборе «AUTO», выходной сигнал будет всегда тем же, который появился на экране телевизора.
Если Вы подключили декодер к Евроразъему 2/3 - 3 или к видеомагнитофону, подключенному к данному Евроразъему, не забудьте снова перевести «Выход AV2» в «AUTO» или «TV» для правильного декодирования сигнала. продолжение
Уровень 1 Уровень 2 Уровень 3 / Функция
RGB ЦЕНТРИРОВАНИЕ
При подключении источника сигналов RGB, таких, как «Playstation», возможно, что потребуется отрегулировать положение изображения по горизонтали. В этом случае Вам надо обратиться к пункту меню «RGB центрирование» в меню «Детальная установка».
Для этого: в то время, как Вы видите входной сигнал RGB, выберите пункт меню «RGB центрирование» и нажмите. После этого нажмите или для регулировки положения изображения от -10 до +10. После этого нажмите на OK для запоминания.
ПОВОРОТ ИЗОБРАЖЕНИЯ
Воздействие магнитного поля Земли может привести к наклону изображения. В этом случае Вы можете отрегулировать его, используя пункт меню «Поворот Изображ.» в меню «детальная установка».
Для этого: после выбора этого пункта меню нажмите на . После этого нажмите на им для регулировки наклона изображения от -5 до +5.
Телетекст
Телетекст - это информационные услуги, которые предоставляют основные телевизионные станции. Страница оглавления услуг телетекста (обычно это страница 100) предоставляет информацию о том, как надо пользоваться этой службой. Для работы с телетекстом пользуйтесь кнопками пульта дистанционного управления в соответствии с приведенными ниже указаниями.
Убедитесь в том, что настроенный Вами канал телевидения имеет хороший сигнал, в противном случае в телетексте могут появиться ошибки.
Как войти в услуги Телетекста:
После выбора канала (телевизионной станции), передающего интересующий Вас телетекст, нажмите 📄.
Выберите страницу Телетекста:
Введите три цифры номера интересующей Вас страницы с помощью цифровых кнопок дистанционного управления.
- В случае ошибки, введите три любые цифры, а затем снова введите правильный номер страницы.
- Если счетчик страниц не останавливается, это значит, что такой страницы нет. В этом случае введите другой номер страницы.
Выберите следующую или предыдущую страницу:
Нажмите на кнопкуе PROG + (≡) или PROG - (≡).
Наложить телетекст на телевизионное изображение:
В то время, когда Вы смотрите телетекст, нажмите 📄нажмите снова для выхода из режима телетекста.
Задержка одной страницы:
Нажмите ⚠. Нажмите снова для отмены задержки.
Показать скрытую информацию (например, решение кроссворда):
Нажмите Ⓗ/ ? . Нажмите еще раз для того, чтобы эта информация не была видна.
Для выбора подстраницы:
Возможно, что одна страница телетекста включает несколько подстраниц. В этом случае, номер страницы, который появляется в левой верхней части, изменится с белого на зеленый, и рядом с номером страницы появится одна или несколько стрелок. Нажмите несколько раз на кнопки или дистанционного управления, для того, чтобы увидеть интересующую Вас подстраницу.
Выход из службы телетекста:
Нажмите □.
Фастекст
Услуги Фастекста дают возможность получить доступ к страницам телетекста, нажимая только одну кнопку.
Если Вы находитесь в режиме телетекста и в том случае, если есть сигналы Фастекста, на нижней части страницы появится меню цветных кодов, которые дают возможность прямого доступа к странице. Для этого нажмите на соответствующую цветную кнопку (красную, зеленую, желтую или синюю) дистанционного управления.
Подключение дополнительных устройств
К телевизору можно подключить широкую гамму дополнительных устройств, как это показано ниже. (Провода для подключения не поставляются).
Подключение видеомагнитофона:
Для подключения видеомагнитофона обратитесь к Разделу "Подключение антенны и видеомагнитофона". Мы рекомендуем подключить видеомагнитофон через шнур с Евроразъемом (SCART). Если у Вас нет такого шнура, настройте программу с номером "0" на тестовый сигнал видеомагнитофона с помощью меню "Руч. Настройка программ" (для этого обратитесь к пункту а) на странице 14). Также обратитесь к Инструкции по Эксплуатации Вашего видеомагнитофона для определения частотного канала выходного сигнала.
Подключение видеомагнитофона со SmartLink:
SmartLink - это прямая связь между телевизором и видеомагнитофоном, которая дает возможность прямой передачи определенной информации. Если Вам требуется более детальная информация о SmartLink, обратитесь к Инструкции по эксплуатации Вашего видеомагнитофона.
Если в Вашем видеомагнитофоне предусмотрен SmartLink, пользуйтесь шнуром Евроразъема, подсоединив его к Евроразъему 2/3 D.
Если Вы подключили декодер непосредственно к Евроразъему 2/ или через видеомагнитофон, подключенный к этому разъему:
Выберите пункт меню "Руч. Настройка программ" в меню "Установка", и после выбора пункта "Декодер"** выберите "Вкл." (с помощью или) для каждого закодированного канала.
** Этот пункт появится только в зависимости от страны, которую Вы выбрали в меню "Язык/Страна".
Использование дополнительных устройств
1 Подключите дополнительное устройство к соответствующему разъему телевизора, как это указано на предыдущей странице.
2 Включите подключенное устройство.
3 Если Вы хотите увидеть изображение с подключенного устройства, нажмите несколько раз на кнопку до-ноявления на экране правильного символа входа.
Символ Входные сигналы
- Входной сигнал аудио/видео посредством Евроразъема C.
- Входной сигнал RGB посредством Евроразъема C. Этот символ появляется только при подключении входа RGB.
- Входной сигнал аудио/видео посредством Евроразъема D.
- Входной сигнал S-видео посредством Евроразъема D. Этот символ появляется только при подключении входа S-видео.
- Входной сигнал видео посредством разъема RCA A и входной сигнал аудио посредством B.
4 Для возвращения к нормальному экрану телевизора нажмите на кнопку пульта дистанционного управления
Для моно оборудования
Подсоедините моно штеккер к гнезду L/G/S/I на передней части телевизора и выберите входной сигнал ☑3, используя вышеприведенные инструкции. Наконец, обратитесь к разделу «Настройка звука» настоящей инструкции и выберите «Двойной звук» «А» на экране звукового меню на странице 11.
Спецификации
Система телевещания:
В зависимости от выбранной страны:
B/G/H, D/K
Система кодировки цвета:
PAL, SECAM
NTSC 3.58, 4.43 (только для входа видео)
Диапазон принимаемых каналов:
VHF: E2-E12
UHF: E21-E69
CATV: S1-S20
HYPER: S21-S41
D/K: R1-R12, R21-R69
Кинескоп:
Плоский экран FD Trinitron
29 дюйма (приблизительно 72 см по диагонали)
Задние входные и выходные разъемы:
1/21-контактный
Евроразъем (стандарт
CENELEC), включая вход аудио / видео, вход RGB, выход аудио / видео TB.
2/2-контактный
(SMARTLINK) евроразъем
(стандарт CENELEC),
включая вход аудио/видео,
вход S-видео, выход аудио/
видео при возможности
выбора и подключение
Смартлинк.
Передние входные и выходные разъемы:
3 вход видео - разъем
RCA
3 вход аудио - разъемы
RCA
вход для наушников
Аудиовыход:
2 x 10 Вт (музыкальная мощность)
2 x 5 Bτ (RMS)
Потребление электроэнергии:
94 BT
Потребление электроэнергии в состоянии ожидания (standby):
0.5 BT
Габариты (ширина х высота х глубина):
приблизительно 788 x 598 x 523 мм.
Bec:
приблизительно 45.8 кг.
Комплект принадлежностей:
1 пульт дистанционного управления RM-946.
2 батарейки по стандарту IEC
Прочие характеристики:
• Телетекст, Фастекст, ТОПтекст.
• Таймер выключения.
- Смартлинк (прямая связь между телевизором и соответствующим видеомагнитофоном. Если Вам требуется более детальная информация о Смартлинк, обратитесь к инструкции по эксплуатации Вашего видеомагнитофона).
- Автоматическое определение системы телевидения.
Внесение изменений в дизайн и спецификации производится без предварительного оповещения.
Экологичная бумага без хлора
Made in Spain
Printed in Spain
Sony Spain S. A.
Pol. Ind. Can Mitjans s/n
08232 Viladecavalls (Barcelona) Spain
Сделано в Испании
Отпечатано в Испании
Сони Спэйн С.А. завод в Барселоне
Пол.Кан Митьянс с/н 08232
Виладекавальс, Барселона, Испания
Устранение неполадок
Ниже приводятся некоторые простые советы по устранению возможных нарушений качества изображения и звука.
| Неисправность | Меры по устранению |
| Нет изображения (темный экран), нет звука. | Проверьте, подключена ли антенна.Включите вилку телевизора в розетку и нажмите на кнопку на передней панели телевизора.Если индикатор телевизора светится, нажмите на кнопку дистанционного управления. |
| Изображение плохое или отсутствует (темный экран), но хороший звук. | С помощью системы меню войдите в меню «Настройка изображения» и выберите «Сброс» для возвращения к параметрам, заданным изготовителем (на странице 10). |
| Отсутствует изображение или информационное меню дополнительного устройства, подключенного к Евроразъему на задней панели телевизора. | Убедитесь в том, что включено дополнительное устройство и несколько раз нажмите на кнопку дистанционного управления, до тех пор, пока правильный символ входа не появится на экране (на странице 19). |
| Хорошее качество изображения, но нет звука. | Нажмите на кнопку дистанционного управления.Убедитесь в том, что в пункте меню «Динамики ТВ» в меню «Настройка звука» выбрано «Вкл.» (на странице 11).Проверить, чтобы наушники были отключены. |
| Нет цвета на цветных передачах. | С помощью системы меню войдите в меню «Настройка изображения» и выберите «Сброс» для возвращения к параметрам, заданным изготовителем (на странице 10). |
| Изображение искажается при смене программы или при выборе телетекста. | Выключите устройство, подключенное к 21-контактному Евроразъему на задней панели телевизора. |
| При просмотре телетекста появляются некорректные символы. | Используя меню, войдите в пункт «Язык/Страна» (на странице 12) и выберите страну, в которой Вы пользуетесь телевизором. При использовании языков с кириллицей, в случае, если Вашей страны нет в списке стран, рекомендуется выбрать Россию. |
| Изображение наклонено. | С помощью системы меню выберите пункт «Поворот изображения» в меню «детальная установка» и исправьте наклон (на странице 16). |
| Изображение с помехами при просмотре ТВ канала. | С помощью системы меню выберите пункт «АПЧ» в меню «Функции» и вручную настройте изображение для улучшения качества его приема (на странице 14).С помощью системы меню выберите пункт «Шумопонижение» в меню «детальная установка» и выберите «AUTO» для снижения шума изображения (на странице 15). |
| Нет декодирования или неустойчивое изображение при просмотре закодированного канала с декодером, подключенным к Евроразъему | С помощью системы меню войдите в меню «Установка», после этого войдите в пункт меню «Детальная установка» и установите «Выход AV2» в «TV» (на странице 15). |
| Не работает пульт дистанционного управления. | Смените батарейки. |
| Индикатор временного отключения (Standby) моргает. | Свяжитесь с ближайшим сервисным центром Сони. |
Если проблемы неустранимы, обратитесь к квалифицированному персоналу для ремонта Вашего телевизора. Никогда не вскрывайте сами корпус телевизора.
http://www.sony.net/
Sony España, S.A.
Printed in Spain
- Introduction
- Техника на безопасност
- Ниво 1 Ниво 2 Ниво 3 / Функция
- НАСТРОЙКА НА ЗВУКА
- ПРОГРАМА РЪЧЕН ИЗБОР
- Избор на страница от телетекста:
- Символ Входен сигнал
- Обхват на каналите:
- Кинескоп:
- Задни терминали:
- Изход за звук:
- Енергийно потребление:
- Енергийно потребление в режим на временно
- Оглавление
- Общее описание
- Установка
- Первое включение телевизора в работу
- Вывод системы меню на экран
- Дополнительная информация
- Общие правила техники безопасности
- Назначение кнопок на пульте дистанционного управления
- Общее описание кнопок телевизора
- Подключение антенны и видеомагнитофона
- Установка батареек в пульт дистанционного управления
- Включение и автоматическая настройка телевизора
- Введение и работа с системой меню
- Схема меню
- Уровень 1 Уровень 2 Уровень 3 / Функция
- НАСТРОЙКА ИЗОБРАЖЕНИЯ
- Уровень 1
- Уровень 2
- Уровень 3 / Функция
- НАСТРОЙКА ЗВУКА
- Режим
- Детальная настройка
- ТАЙМЕР ВЫКЛЮЧЕНИЯ
- ЯЗЫК/СТРАНА
- АВТОНАСТРОЙКА
- СОРТИРОВКА ПРОГРАММ
- МЕТКИ ПРОГРАММ
- ПРЕДУСТАНОВКА АV
- РУЧНАЯ НАСТРОЙКА ПРОГРАММ
- ШУМОПОНИЖЕНИЕ
- ВЫХОД AV2
- RGB ЦЕНТРИРОВАНИЕ
- ПОВОРОТ ИЗОБРАЖЕНИЯ
- Телетекст
- Как войти в услуги Телетекста:
- Выберите страницу Телетекста:
- Выберите следующую или предыдущую страницу:
- Наложить телетекст на телевизионное изображение:
- Задержка одной страницы:
- Показать скрытую информацию (например, решение кроссворда):
- Для выбора подстраницы:
- Выход из службы телетекста:
- Фастекст
- Подключение дополнительных устройств
- Подключение видеомагнитофона:
- Подключение видеомагнитофона со SmartLink:
- Если Вы подключили декодер непосредственно к Евроразъему 2/ или через видеомагнитофон, подключенный к этому разъему:
- Использование дополнительных устройств
- Символ Входные сигналы
- Для моно оборудования
- Спецификации
- Система телевещания:
- Система кодировки цвета:
- Диапазон принимаемых каналов:
- Задние входные и выходные разъемы:
- Передние входные и выходные разъемы:
- Аудиовыход:
- Потребление электроэнергии:
- Потребление электроэнергии в состоянии ожидания (standby):
- Габариты (ширина х высота х глубина):
- Bec:
- Комплект принадлежностей:
- Прочие характеристики:
- Внесение изменений в дизайн и спецификации производится без предварительного оповещения.
- Экологичная бумага без хлора
- Устранение неполадок
Марка : SONY
Модель : KV-29CL10K
Категория : Телевизор
