HASZNÁLATI ÚTMUTATÓ KV-29CL10K SONY

Köszönjük, hogy ezt a Sony FD Trinitron tökéletesen sík képernyős televíziót választotta.

A televízió használata előtt figyelmesen olvassa el ezt az útmutatót és órizze meg jövőbeni referenciákhoz.

- Az útmutatóban használt jelképek:

- Fontos információ.

• Információ a funkcióról.

•1,2... Követendő utasítás sor.

A távvezérlő árnyékolt gombjai mutatják a különböző utasítások végrehajtásához megnyomandó gombokat.

• Információ az utasítások eredményéről.

Tartalomjegyzék

Bevezetés 3

Biztonsági előírások 4

Általános leírás

A távvezérlő gombjainak általános leírása 5

A televízió gombjainak általános leírása 6

Üzembehelyezés

Az antenna és a videomagnó csatlakoztatása 7

Az elemek behelyezése a távvezérlőbe 7

Első üzembehelyezés

A TV bekapcsolása és automatikus hangolás 8

A képernyőn megjelenő menürendszerek

Bevezetés a képernyő menürendszereibe és azok használata 10

Útmutató a menükhöz:

Képbeállítás 10

Hangszabályozás....11

Kikapcsolás időzítő 12

Nyelv/Ország 12

Automatikus hangolás 12

Programhelyek átrendezése 12

Programnevek....13

AV beállítás 13

Kézi hangolás....14

Zajzár 15

AV2 Kimenet 15

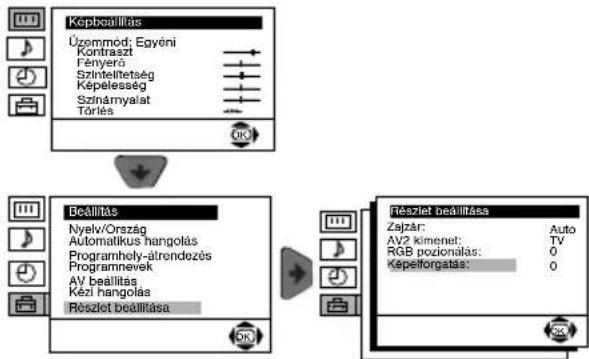

RGB pocicionálás....16

Képelforgatás 16

Teletext....17

Kiegészítő információ

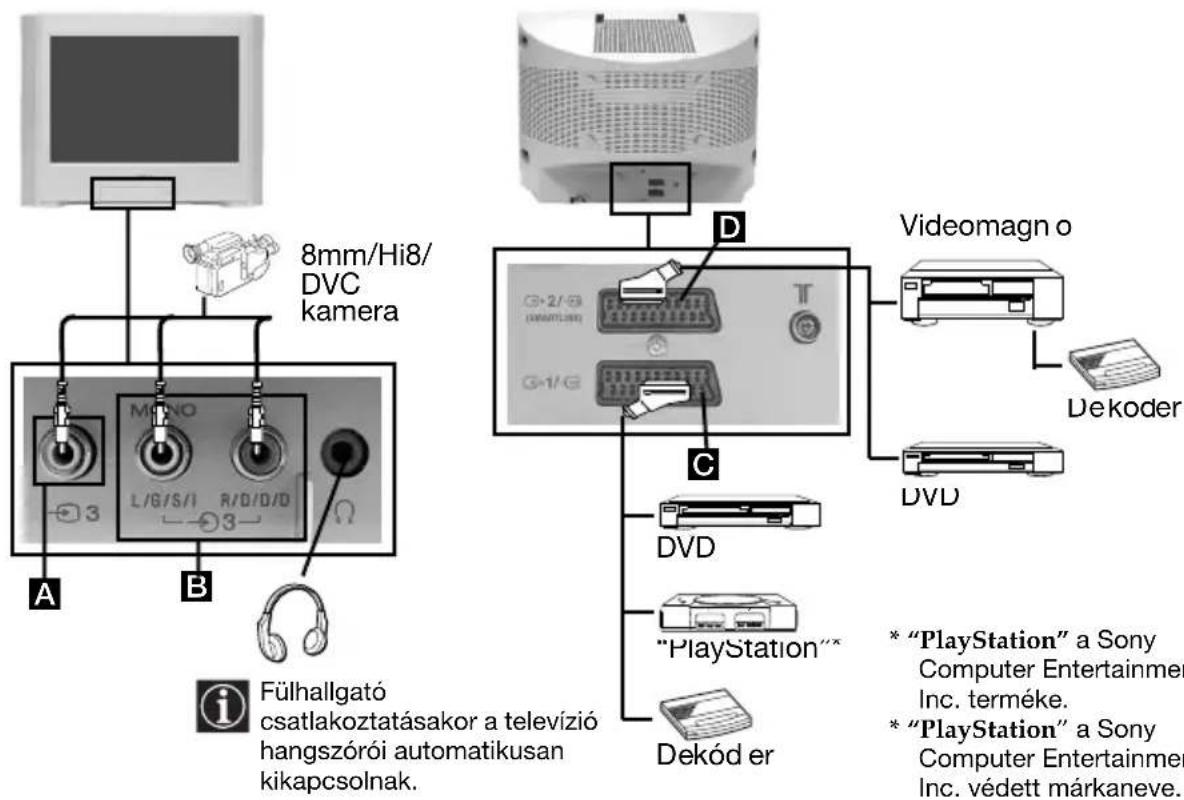

Választható készülékek csatlakoztatása 18

Választható készülékek használata 19

Műszaki jellemzők 20

Problémamegoldás 21

Biztonsági előírások

Kizárólag 220 - 240 V -os hálózati váltakozó feszültséggel üzemeltesse a készüléket. Ne csatlakoztasson túl sok készüléket ugyanahhoz az aljzathoz, mert a túterhelés tűzet okozhat.	Energiatakarékossági és biztonsági okok miatt ne hagyia a készüléket készenléti üzemmódban, amikor nem használja. Hosszabb távollét esetén húzza ki a hálózati csatlakozó vezetéket a fali konnektorból.	Ne dugion semmilyen tárgat a készüléjbe, mert ezzel tűzet és áramütést okozhat. Ha a szellőzőnylásokon keresztül bármilyen szilárd test, kerül a készülk belsejébe, húzza ki a hálózaki csatlakozó vezetéket és. Ellenőriztesse készüléket szakemberrel!
Soha ne nyissa ki a készülék hátsó burkolatát. A javítást bizza szakemberre.	Viharos időjárás, villámlás idején saját biztonsága érdekében ne érintse meg a készüléket, a hálózati csatlakozó vezetéket és az antennakábelt.	Az áramütés és a tűz veszélyének elkerülése érdekében óvja a TV készüléket esőtől és nedvességtől.
A készülék szellőzőnyílásait hagyja szabadon. A megfelelő szellőzés érdekében a készülék minden oldalánál hagyjon legalább 10 cm-es szabad területet.	Ne állítsa a készüléket szélsőségesen meleg, párás vagy poros helyre, vagy olyan helyre, ahol mechanikai vibraciónak lehet kitéve.	A tűz veszélyének elkerülése érdekében ne alkalmazzon a készülék közelében nyílt lángot (ne égessen pl. gyertyát).
A tv készüléket puha, en y hén megnedvesített ruhával tisztítsa. Ne használjon karcoló eszközt, alkáli anyagot tartalmazó tisztítószert, súrolóport vagy oldószereket (hígitót vagy benzint). Óvja a képernyőt a karcolásoktól. Biztonsági okokból húzza ki a készülék hálózati vezetékét, mielőtt a tisztítást elkezdi.	A hálózati csatlakozó kihúzásánál a csatlakozó dugót forgja meg, és ne a vezetéket.	Ne tegyen nehéz tárgyat a hálózati csatlakozó vezetékré, mert megsérülhet.Javasoljuk, hogy a felesleges vezetéket csévelje fel a tv készülék hátuljan lévő tartóra.
A TV készüléket stabil állványra helyezze. Ne engedje, hogy a készülék az oldalára vagy képernyővel előre dőljön.	Mozgatás előtt húzza ki a hálózat csatlakozót a konnektorból. A készüléket óvatosan szállítsa, kerülje a zötykölődős utcákat, óvja a készüléket útéstől, rázkódástól.	Ne takarja le a készülék szellőzőnyílásait pl. függönnyel, újsággal, stb.

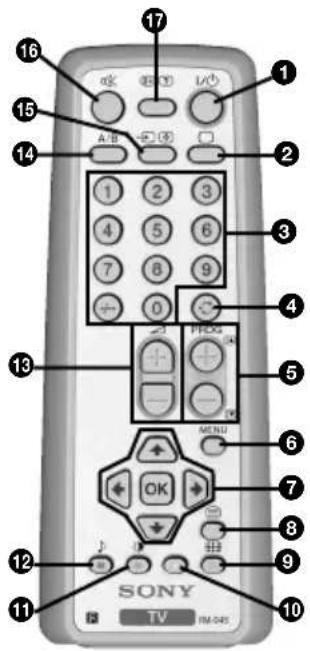

A távvezérlő gombjainak általános leírása

1 A televízió ideiglenes kikapcsolása: Nyomja meg a televízió ideiglenes kikapcsolásához (a készenléti üzemmód jelző kigyullad). Nyomja meg újra a készenléti üzemmódból (standby) való bekapcsoláshoz. Az energiamegtakarítás érdekében ajánlatos a televíziót teljesen kikapcsolni, ha azt nem használja.

Amennyiben 15 perc elteltével nincsen televíziójel és semmilyen gombot nem nyomtak le, a televízió auto matikusan készenléti üzemmódba (standby) kapcsol.

② A TV üzemmód kiválasztása: Nyomja meg a teletext vagy a videobemenet kikapcsolásához.

③ Csatornaválasztás: Nyomja meg a csatornák kiválasztásához. Kétjegyű programszámok esetén 2,5 másodpercen belül nyomja meg a második számjegyet, vagy nyomja meg a -/-- gombot majd az első és a második számjegyet. Ha eltéveszti az első számjegyet, üsse be a második számjegyet (0-tól 9-ig), majd ezt követően hajtsa végre újra a műveletet.

4 Az utolsó választott csatornára való visszatérés: Nyomja meg az utolsó választott csatornára való visszatéréshez (az előző csatorna legalább 5 másodpercig kell képernyőn maradjon előzőleg).

⑤ Csatornaválasztás: Nyomja meg az előző vagy a következő csatorna kiválasztásához.
6 A menürendszer bekapcsolása: Nyomja meg a menü képernyőn való megjelenítéséhez. Nyomja meg újra annak kikapcsolásához, a televízió normál képernyőjéhez való visszantéréshez.
⑦ A menü kiválasztására szolgáló gombok:

• Ha a MENU aktiv:

Egy szinttel feljebb.
↓ Egy szinttel lejebb.
Az előző menübe vagy választásba való belépés.
A következő menübe vagy választásba való belépés OK a választás megerősítése.

• Ha a MENU nem aktív: OK A csatornák általános listáját mutatja. A ↓ vagy a ♠ megnyomásával válassza ki a csatornát, majd ezt követően nyomja meg újból az OK gombot a kiválasztott csatorna nézéséhez.

⑧ A teletext kiválasztása: Nyomja meg a teletext megjelenítéséhez.

9 A képernyő méret kiválasztása: Nyomja meg többször egymás után a képernyő méretének változtatásához. 4:3 a megszokott képhez vagy 16:9 a széles képernyő utánzásához.
10 Ez a gomb csak teletext üzemmódban működik.
11 A kép üzemmód kiválasztása: Nyomja meg egymás után többször a kép üzemmód kiválasztásához.
12 A hang üzemmód kiválasztása: Nyomja meg azt többször egymás után a hang üzemmód változtatásához.
13 Hangerő szabályozás: Nyomja meg a televízió hangerejének szabályozásához.
14 A hangcsatorna kiválasztása: Kétnyelvű adás esetén ismételten nyomja meg a gombot az 1 vagy 2 hangcsatorna kiválasztásához.
15 A bemenő forrás kiválasztása: Nyomja meg egymás után többször, amíg a kívánt bemenő forrás jelképe megjelenik a képernyőn.
16 A hang elnémítása: Nyomja meg a hang elnémításához.A hang visszakapcsolásához nyomja meg újra.
17 Információ megjelenítése a képernyőn: Nyomja meg az összes utasítás képernyőn történő megjelenítéséhez. Nyomja meg újra annak törléséhez.

A televízió funkcióin kívül, minden színes gomb használható a teletexttel történő műveletekhez is. További információt a használati utasítás “Teletext” c. fejezetében talál (a 17. oldalon).

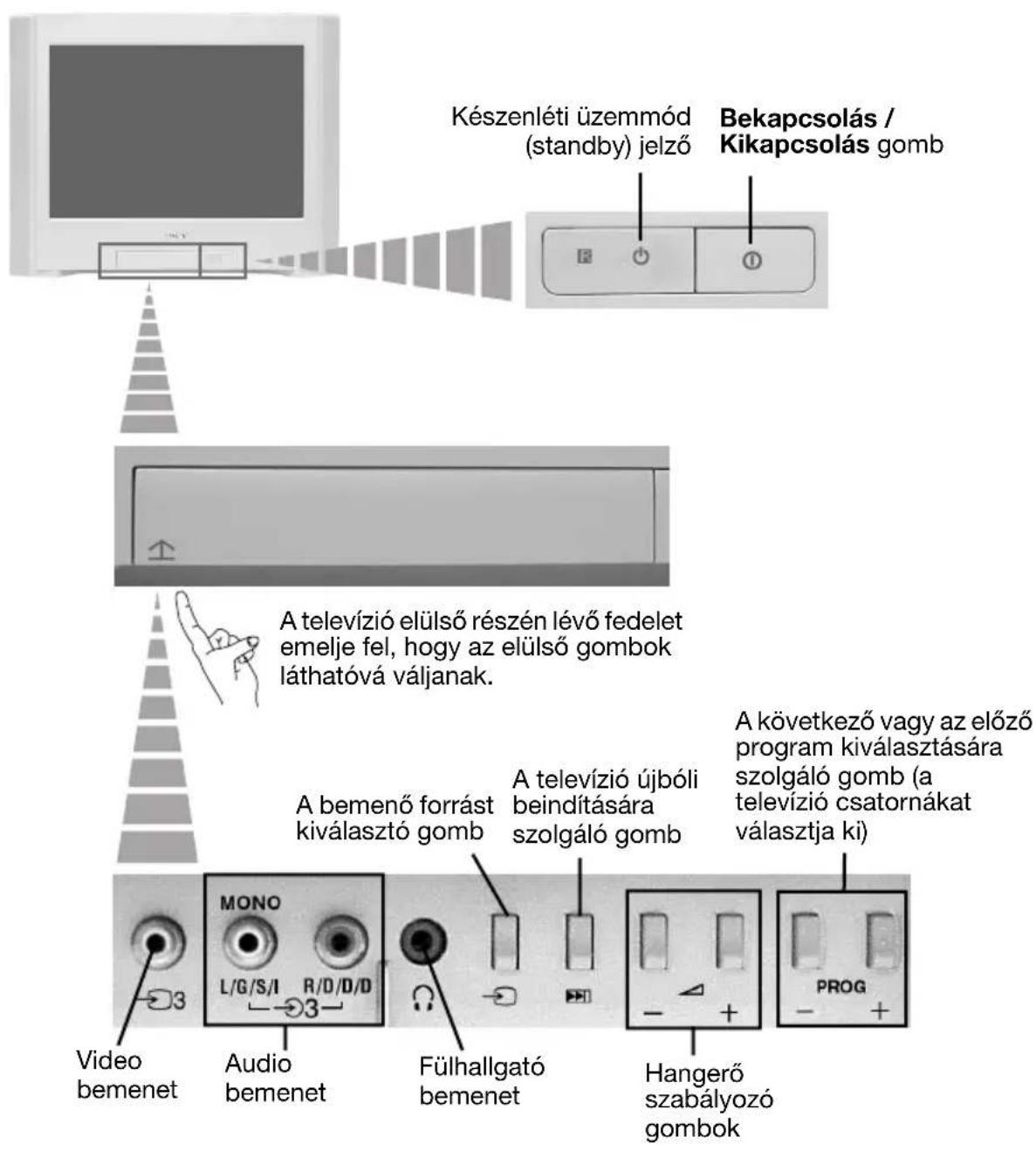

A televízió gombjainak általános leírása

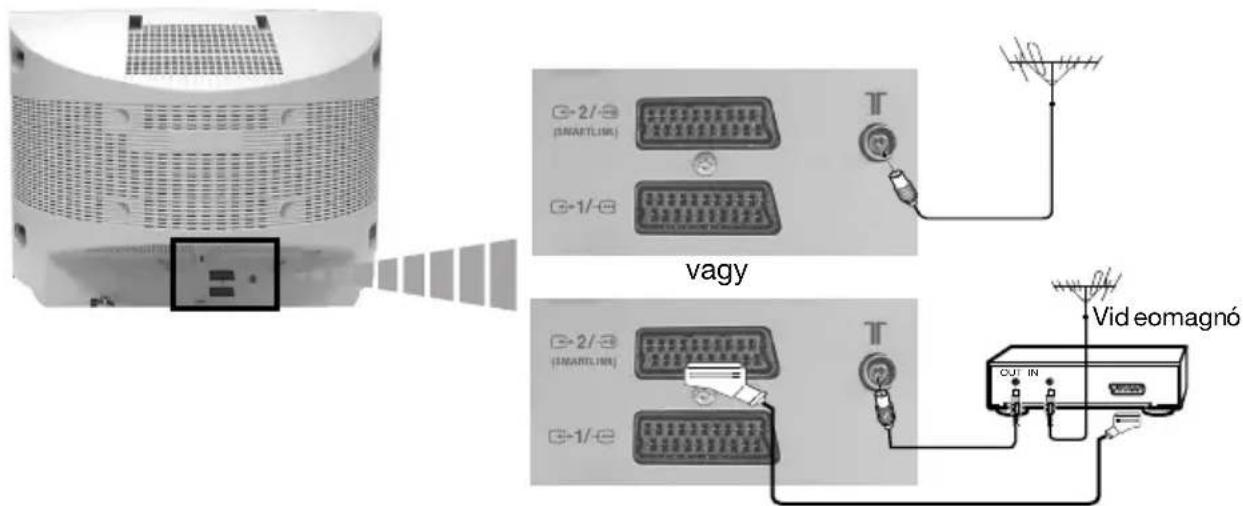

Az antenna és a videomagnó csatlakoztatása

A csatlakozó vezetékek nincsenek mellékelve.

A videomagnó csatlakoztatására vonatkozó további részleteket lásd a használati utasítás “Választható készülékek csatlakoztatása” c. fejezetében (a 18. odalon).

Az eurocsatlakozóval történő csatlakoztatás választható.

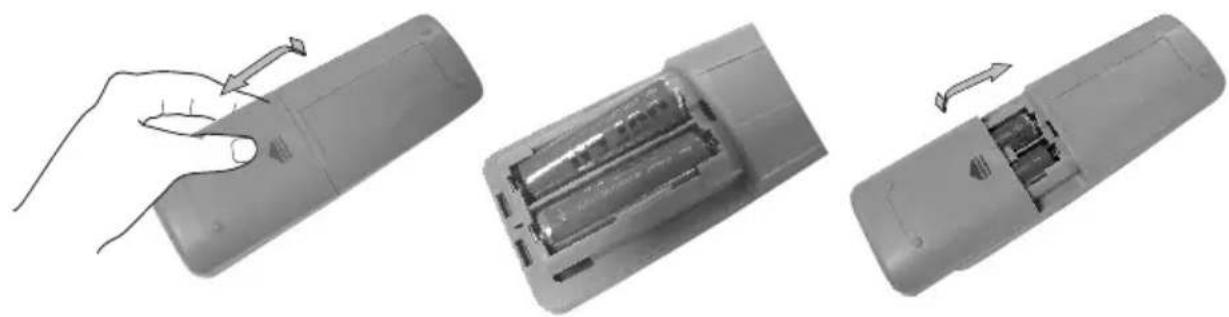

Az elemek behelyezése a távvezérlőbe

HU

Győződjön meg arról, hogy az elemeket a polaritásoknak megfelelő helyzetben helyezi be. Óvja környezetünket! A használt elemeket az erre a célra kijelölt gyüjtőhelyen helyezze el.

A TV bekapcsolása és automatikus hangolás

A televízió első bekapcsolásakor menüsorok jelennek meg a képernyőn, melyekkel 1) kiválaszthatja a menük nyelvét, 2) kiválaszthatja az országot, ahol a készüléket használni kívánja, 3) a képdőlés beállítása, 4) automatikusan megkeresheti és tárolhatja az összes rendelkezésre álló csatornát (televízióadót) és 5) megváltoztathatja a csatornák (televízióadók) képernyőn való megjelenésének sorrendjét.

Mindazonáltal, ha a jövőben ezen beállítások bármelyikét módosítani kívánja, azt a megfelelő opciójának kiválasztásával teheti (Beállítás menü) vagy a televízió 📋aindító gombjának megnyomásával.

1 Csatlakoztassa a televízió csatlakozóját a hálózati aljzatba (220-240 V váltakozó feszültség, 50Hz). A bekapcsoláshoz nyomja meg a televízió előlapjának bekapcsolás/kikapcsolás Ⓞ gombját. A gomb első megnyomásakor a Language (Nyelv) menü automatikusan megjelenik a képernyőn.

2 Nyomja meg a távvezérlő výgy gombját a nyelv kiválasztásához, majd ezt követően nyomja meg az OK gombot a választás megerősítésére. Ettől kezdve minden menü a választott nyelven jelenik meg.

3 A képernyőn automatikusan megjelenik az Ország menü. Nyomja meg a vagy gombot, majd ezt követően nyomja meg az OK gombot a választás megerősítésére.

• Amennyiben a listán nem jelenik meg azon ország, ahol a televíziót használni fogja, válassza “-”-t az ország helyett.
• Annak érdekében, hogy a cirill betük helyesen jelenjenek meg a képernyőn, az országok listájából válassza Oroszországot (Russia), ha a lista nem tartalmazza az Ön hazáját.

4 A földmágnesesség következtében előfordulhat, hogy a kép ferdén jelenik meg. Szükség esetén a Képelforgatás lehetővé teszi a kép beállítását.

a) Ha nem szükséges, nyomja meg ↓ vagy ♠ a nem szükséges kiválasztásához, majd nyomja meg az OK -t.
b) Ha szükséges, nyomja meg a vagy a beállítás kiválasztásához, majd nyomja meg az OK-t. Ezt követően nyomja meg vagy a képdőlés -5 és +5 közötti beállításához. Végezetül nyomja meg az OK -t a rögzítéshez.

5 Az Automatikus hangolás menü megjelenik a képernyön. Nyomja meg az OK gombot az Igen kiválasztásához.

6 A televízió elkezdi automatikusan hangolni és rögzíteni az összes rendelkezésre álló csatornát (televízióadót).

Ez a müvelet eltarthat néhány percig. Legyen türelemmel és ne nyomjon meg egyetlen gombot sem a hangolás folyamata alatt, mivel ellenkező esetben a folyamat nem fejeződik be.

Ha a televízió nem talált egyetlen csatornát (televízióadót) sem az automatikus hangolás végrehajtása után, a képernyőn megjelenik egy üzenet, mely kéri, hogy csatlakoztassa az antennát. Kérjük csatlakoztassa azt úgy, ahogyan a kezelési útmutató 7. oldalán le van írva, majd nyomja meg az OK-t. Az automatikus hangolás újból megindul.

7 Vintán a televízió hangolta és rögzítette az összes csatornát (televízióadót), a képernyőn automatikusan megjelenik a Programhely- átrendezés menü, hogy megváltoztathassa a csatornák képernyőn történő megjelenésének sorrendjét.

a) Ha nem kívánja a csatornák sorrendjét megváltoztatni, menjen a 8. lépéshez.
b) Ha meg kívánja változtatni a csatornák sorrendjét:

1 Nyomja meg a vég y a gombot a programszám kiválasztásához a csatornával (televízióadó), melynek helyét meg kívánja változtatni, majd ezt követően nyomja meg a.
2 Nyomja meg a vegy a az újprogramszám kiválasztásához, melyen a kiválasztott csatornát (televízióadót) rögzíteni kívánja, majd nyomja meg a.
3 Ismételje meg a b1) és b2) lépést egyéb televíziócsatornák újbóli átrendezéséhez.

8 Nyomja meg a MENU gombot a normális televízióképhez való visszatéréshez.

A televízió működésre kész.

Bevezetés a képernyő menürendszereibe és azok használata

Ez a televízió egy a képernyőn megjelenő menürendszert alkalmaz a különböző műveletekben való eligazodáshoz. Használja a távvezérlő következő gombjait a menükben történő mozgáshoz:

1 Nyomja meg a MENU gombot, hogy a menü első szintje megjelenjen a képernyőn.

MENU

2 • A kívánt menü vagy opció kiemeléséhez nyomja meg ♦ vagy ♠.

- A választott menübe vagy opcióba történő belépéshez nyomja meg.

- A menübe vagy az előző opcióhoz való visszatéréshez nyomja meg.

- A választott opció beállításainak módosításához nyomja meg ↓/ ↑/ ↓ vagy

- Választásának megerősítésére és rögzítésére nyomja meg az OK gombot.

3 Nyomja meg a MENU gombot a normális televízióképhez való visszatéréshez.

Útmutató a menükhöz

1. szint 2. szint 3. szint / funkció

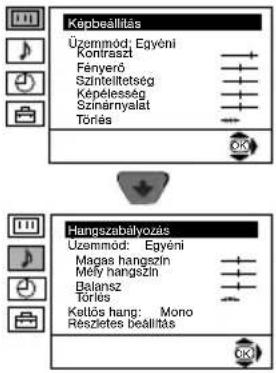

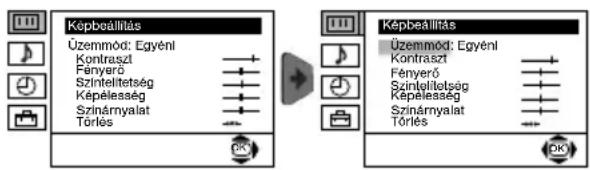

KÉPBEÁLLÍTÁS

A “Képbeállítás” menü a kép beállításainak módosítását teszi lehetővé.

Ehhez az Ön által módosítani kívánt opció kiválasztása után, nyomja meg a .Ezt követően többször egymás után nyomja meg a / ♠/ ♦ vagy albeállítás módosításához, majd végezetül nyomja meg az OK-t a rögzítéshez.

- Ez a menü szintén lehetővé teszi a kép üzemmód módosítását az Ön által nézett program típusának megfelelően:

Üzemmód

Egyéni (egyéni ízléshez).

- Élő (élő televíziós közvetítéseknél, DVD és Digital Set Top Box vevőegységnél)

↓ Mozi (filmekhez)

• A Fényerő, a Színtelítettség és a Képélesség csak akkor módosítható ha az Egyéni-ben kiválasztotta a képernyő üzemmódot.
• A Színárnyalat csak az NTSC színrendszerhez áll rendelkezésre (pl.: USA videokazetták).
• A gyárilag beállított képbeállítások visszaállításához válassza ki a Törlés-t majd nyomja meg az OK-t.

1. szint 2. szint 3. szint / funkció

HANGSZABÁLYOZÁS

A "Hangszabályozás" menü lehetővé teszi a hangbeállítások módosítását.

Ehhez, a módosítani kívánt opció kiválasztása után, nyomja meg a gombot. Ezt követően nyomja meg többször egymás után a /

♠ / vég y ➤ a beállítás módosításához, majd végezetül nyomja meg az OK-t a rögzítéshez.

Ez a menü két almenüvel rendelkezik:

Üzemmód

↓ Egyéni (egyéni beállításokhoz).
Rock
Pop
↓ Jazz

Részletes beállítás: Hangleffektusok: Ki: Normális.

Térhang: Speciális hanghatások.

↓ Auto hangerőszab: Ki:

A hangerő a sugárzott jel függvényében változik.

Be: A hangerő a sugárzott jeltől függetlenül ugyanaz marad (pl.: hírdetések).

TV hangszóró: Ki: A

ng-a TV hátsó részén lévő audio kimenetbe csatlakoztatott külső erősítőről jön.

Be: A hang a televízió hangszóróból jön.

• A Magas hangszín és Mély hangszín csak akkor módosíthatók, ha a hang üzemmódban kiválasztotta a Egyéni-t.
• A gyári hangbeállítások visszaállításához válassza Törlés-t, majd nyomja meg OK-t.
• Kétnyelvű adások esetén válassza a Kettős hang opciót, majd állítsa azt A-ra az 1. hangcsatornához, B-re a második hangcsatornához vagy Mono-ra a monocsatornához ha az rendelkezésre áll. Sztereóadás esetén választhat Stereo vagy Mono között.

folytatódik...

1. szint 2. szint 3. szint / funkció

KIKAPCSOLÁS IDÓZÍTŐ

Az “Időzítő” menün belüli “Kikapcs. Időzítő” opció lehetővé teszi egy olyan időtartam kiválasztását, melynek elteltével a televízió automatikusan készenléti üzemmódba (standby) kapcsol.

Ehhez az opció kiválasztása után nyomja meg ➤. Ezt követően nyomja meg végy az ➤ időtartam kiválasztásához (legfeljebb 4 óra), majd végezetül nyomja meg az OK-t ennek rögzítéséhez.

• Ha meg kívánja tekinteni a kikapcsolásig fennmaradó időt miközben a televíziót nézi, nyomja meg a gombot
• Egy perccel a televízió készenléti üzemmódba kapcsolása előtt a fennmaradó idő megjelenik a képernyőn.

NYELV/ ORSZÁG

A “Beállítás” menün belüli “Nyelv/ Ország” opció lehetővé teszi a képernyőn megjelenő menük nyelvének kiválasztását. Lehetővé teszi azon ország kiválasztását is, ahol a televíziót használni kívánja.

Ehhez az opció kiválasztása után nyomja meg ➤, majd ezt követően járjon el a “A TV bekapcsolása és automatikus hangolás” c. fejezet 2. és 3. lépéseiben leírtak szerint (a 8. odalon).

AUTOMATIKUS HANGOLÁS

A “Beállítás” menün belüli “Automatikus hangolás” opció lehetővé teszi, hogy a televízió az összes rendelkezésre álló csatornát (televízióadót) megkeresse és elraktározza.

Ehhez az opció kiválasztása után nyomja meg ➤, majd ezt követően járjon el a “A TV bekapcsolása és automatikus hangolás” c. fejezet 5. és 6. lépéseiben leírtak szerint (a 8. odalon).

PROGRAMHELYEK ÁTRENDEZÉSE

A “Beállítás” menün belüli “Programhely-átrendezés” opció lehetővé teszi a csatornák (televízióadók) televízión való megjelenési sorrendjének megváltoztatását.

Ehhez az opció kiválasztása után nyomja meg ➤, majd ezt követően járjon el a “A TV bekapcsolása és automatikus hangolás” c. fejezet 7. b) lépésében leírtak szerint (a 8. odalon).

1. szint 2. szint 3. szint / funkció

PROGRAMNEVEK

A “Beállítás” menün belüli “Programnevek” opció lehetővé teszi, hogy egy legfeljebb öt karakterből álló névvel lásson el egy csatornát.

Ehhez:

1 Az opció kiválasztása után nyomja meg, majd ezt követően nyomja meg vagy az elnevezni kívánt csatorna számának kiválasztásához.

2 Nyomja meg. Címke oszlop első elemének kiemelésével nyomja meg vagy egy betű, szám kiválasztásához vagy “-” egy üres hely kiválasztásához, majd ezt követően nyomja meg karakter megerősítéséhez. A többi négy karaktert ugyanígy válassza ki. Végezetül nyomja meg OK-t a rögzítéshez.

AV BEÁLLÍTÁS

A "Beállítás" menün belüli "AV beállítás" opció lehetővé teszi, hogy elnevezzen egy, a televízióhoz csatlakoztatott külső készüléket.

Ehhez:

1 Az opció kiválasztása után nyomja meg, majd ezt követően nyomja meg vagy az elnevezni kívánt bemeneti forrás kiválasztásához (AV1 vagy AV2 a televízió hátsó részén lévő eurocsatlakozókhoz csatlakoztatott választható készülékekhez és AV3 az elülső aljzatokhoz). Ezt követően nyomja meg.

2 A "Címke" oszlopban automatikusan megjelenik egy előre meghatározott címke:

a) Ha az előre meghatározott hat címke (CABLE, GAME, CAM, DVD, VIDEO vagy SAT) valamelyikét akarja használni, nyomja meg vagy annak kiválasztásához, majd végezetül nyomja meg OK-t a rögzítéshez.

b) Ha saját címkét akar készíteni, válassza Módosít-t és nyomja meg .5zt követően, az első elem kiemelésével, nyomja meg vagy egy betű, szám kiválasztásához vagy “-” egy üres hely kiválasztásához, majd ezt követően nyomja meg a karakter megerősítéséhez. A többi négy karaktert ugyanígy válassza ki, majd végezetül nyomja meg OK-t a rögzítéshez.

folytatódik...

1. szint 2. szint 3. szint / funkció


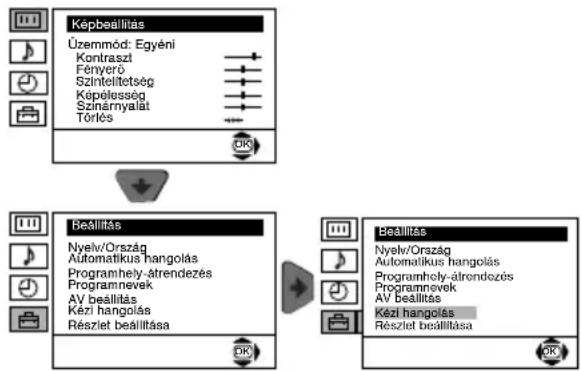

KÉZI HANGOLÁS

A “Beállítás” menün belüli “Kézi hangolás” opció lehetővé teszi

a) A csatornák (televízióadók) egyenkénti és a kívánt sorrendben történő beállítását valamint egy videobemenet beállítását. Ehhez:

1 A "Kézi hangolás" opció kiválasztása után nyomja meg. A "Hangolás" opció kiemelésével nyomja meg, majd ezt követően nyomja meg vagy a programszám (hely) kiválasztásához,

melyen a televízióadót vagy videocsatornát beállítani kívánja (a videocsatornához ajánlatos a “0” program kiválasztása). Nyomja meg.

2 Arovetkező opció attól függően jelenik meg, hogy az “Nyelv/Ország” menüben melyik országot választotta.

A Rendszer opció kiválasztása után nyomja meg, majd ezt követően nyomja meg vagy atelevízió sugárzási rendszerének kiválasztásához (B/G Nyugat-Európában vagy D/K Kelet-Európában). Figelem! Magyarországon mind B/G, mind D/K hangnorma használatos. Nyomja meg.

3 A Csatorna opció kiválasztása után nyomja meg ➤, majd ezt követően nyomja meg ➤ vagy ♦ a csatorna típusának kiválasztásához ("C" földi csatornákhoz vagy "S" kábelcsatornákhoz). Nyomja meg ➤ Ezt követően nyomja meg a számgombok a televízióadó csatorna vagy a videocsatorna jel számának közvetlen beviteléhez. Ha nem ismeri a csatornaszámot, nyomja meg ➤ vagy annak megkereséséhez. Amikor a rögzíteni kívánt csatornát megtalálta, nyomja meg az OK-t kétszer.

Ismételje meg ezeket a lépéseket további csatornák beállításához és rögzítéséhez.

b) Csatornák elnevezése legfeljebb öt karakterből álló névvel. Ehhez a Hangolás opció kiemelésével nyomja meg a PROGR +/- az elnevezni kívánt program számának megjelenéséig. Amikor ez megjelenik a képernyőn, válassza a Címke opciót, majd ezt követően nyomja meg . Nyomja meg vagy egy betű, szám vagy “-” egy betűköz kiválasztásához, majd nyomja meg a karakter megerősítéséhez. A további négy karaktert ugyanilyen módon válassza ki. Az összes karakter kiválasztása után nyomja meg kétszer az OK-t a rögzítéshez.

c) Annak ellenére, hogy az automatikus finomhangolás (AFT) mindig be van kapcsolva, azt kézileg is be tudja állítani a jobb képvétel érdekében, amennyiben a kép torzítva jelenik meg. Ehhez, azon csatorna (televízióadó) nézése közben, melyen a finomhangolást el kívánja végezni, válassza ki az AFT opciót, majd ezt követően nyomja meg. ◆lyomja meg vagy assatornafrekvencia szintjének beállításához –15 és +15 között. Végezetül nyomja meg kétszer az OK-t a rögzítéshez.

d) A nem kívánt programakhelyek kihagyása a PROGR +/- gombokkal történő kiválasztáskor való átugrással. Ehhez a Hangolás opció kiemelésével nyomja meg a PROGR +/- a kihagyni kívánt program számának megjelenéséig. Amikor ez megjelenik a képernyőn, válassza az Ugrás opciót, majd ezt követően nyomja meg. Nyomja meg vagy az Igenkiválasztásához, majd végezetül nyomja meg kétszer az OK-t a rögzítéshez.

Ha a későbbiekben ezt a funkciót törölni kívánja, válassza újból a "Nem"-et az "lgen" helyett.

e) Ez az opció lehetővé teszi, hogy megfelelően láthasson és rögzíthessen egy kódolt csatornáról, amikor egy, az→2/-s eurocsatlakozóhoz csatlakoztatott dekódert használ vagy az említett eurocsatlakozóhoz csatlakoztatott videomagnón keresztül.

A következő opció attól függően jelenik meg, hogy az “Nyelv/Ország” menüben melyik országot választotta.

Ehhez válassza ki a Dekóder opciót és nyomja meg ➤. Ezt követően nyomja meg ♦ vagy a Be kiválasztásához. Végezetül nyomja meg kétszer OK-t annak rögzítéséhez.

Ha a későbbiekban törölni akarja ezt a funkciót, válassza újból a "Ki"-t "Be" helyett.


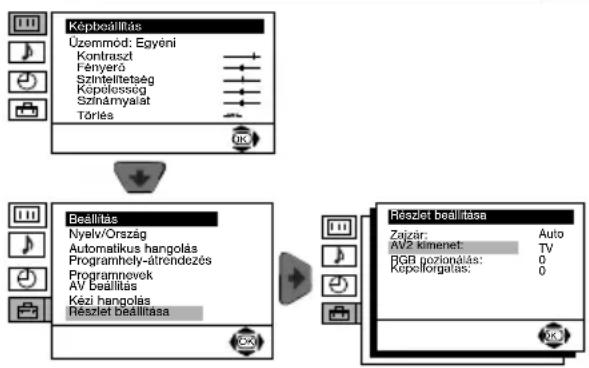

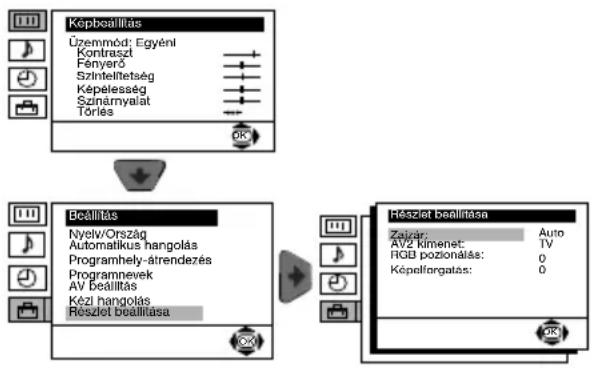

ZAJZÁR

A “Részlet beállítása” menün belüli “Zajzár” opció lehetővé teszi a kép zajszintjének automatikus csökkentését gyenge TV jelek esetén.

Ehhez az opció kiválasztása után nyomja meg

. Ezt követően nyomja meg vagy a Auto kiválasztásához, majd végezetül nyomja meg az OK-t a rögzítéshez.

Ha a későbbiekben ezt a funkciót törölni kívánja, válassza újból a "Ki"-t a "Auto" helyett.

AV2 KIMENET

A “Részlet beállítása” menün belüli “AV2 kimenet” opció lehetővé teszi az 2/→S eurocsatlakozó kimeneti forrásának kiválasztását, hogy ily módon rögzíthessen az eurocsatlakozóról bármely, a televízióból vagy egyéb, az 1/→ eurocsatlakozóhoz vagy a 3 és 3 elülső aljzatokhoz csatlakoztatott külső készülékből jövő jelet.

Ha videomagnója rendelkezik SmartLinkkel, ez az eljárás szükségtelen.

Ehhez, az opció kiválasztása után, nyomja meg

→. Ezt követően nyomja meg vagy a kívánt TV, AV1, AV3 vagy AUTO kimeneti jel kiválasztásához.

Ha az "AUTO"-t választja, a kimeneti jel mindig megegyezik majd a TV képernyőjén megjelenővel.

Ha az 2/→S eurocsatlakozóhoz vagy egy, az eurocsatlakozóhoz csatlakoztatott videomagnóhoz egy dekódert csatlakoztat, ne feledje az “AUTO”-ban vagy a “TV”-ben az “AV2 kimenetet” kiválasztani a megfelelő dekódoláshoz.

folytatódik...

1. szint 2. szint 3. szint / funkció

RGB POCIONÁLÁS

RGB jelforrás csatlakoztatásakor, mint pl. egy "Playstation", előfordulhat, hogy szükséges a vízszintes képközép beállítása. Ebben az esetben ezt a "Részlet beállítása" menün belüli "RGB pozicionálás" opció használatával állíthatja be.

Ehhez az RGB jelforrás nézése közben válassza ki az "RGB Közép" opciót és nyomja meg. Ezt követően nyomja meg vaş a képközepelés -10 és +10 közötti beállításához. Végezetül nyomja meg az OK-t a rögzítéshez.

KÉPELFORGATÁS

A földmágnesesség következtében előfordulhat, hogy a kép ferdén jelenik meg. Ebben az esetben ezt a “Részlet beállítása” menün belüli “Képelforgatás” opció használatával állíthatja be.

Ehhez az opciót kiválasztását után nyomja meg ►. Ezt követően nyomja meg vagy a ▲ képdölés -5 és +5 közötti beállításához. Végezetül nyomja meg az OK-t a rögzítéshez.

Teletext

A teletext a legtöbb televízióadó által sugárzott információs szolgáltatás. A teletext tartalomjegyzék oldala (általában a 100. oldal) nyújt a szolgáltatás használatára vonatkozó tájékoztatást. A teletexten belül használja a távvezérlő gombjait az ezen az oldalon leírtak szerint.

Győződjön meg arról, hogy erős jellel rendelkező televízió csatornát használ, ellenkező esetben a teletextben hibák adódhatnak.

A Teletext szolgáltatásba való belépés:

Miután kiválasztotta azt a csatornát (televízióadót), mely az Ön által nézni kívánt teletext szolgáltatást sugározza, nyomja meg

Teletext oldal kiválasztása:

A távvezérlő gombjainak használatával vigye be az Ön által megtekinteni kívánt oldalszám három számjegyét.

• Ha eltéveszti, üssön be bármilyen három számjegyet, majd ezt követően üsse be újra a helyes oldalszámot.
• Amennyiben az oldalszámláló nem áll le, ez azt jelenti, hogy a kért oldal nem áll rendelkezésre. Ebben az esetben üssön be egy másik oldalszámot

Az előző vagy a következő oldal kiválasztása:

Nyomja meg PROGR + ( ▲) vagy PROGR - ( ▼).

A teletext tévéképernyő elé történő helyezése:

A teletext nézése közben nyomja meg Êfent nyomja meg azt a teletext üzemmódból való visszatéréshez.

Egy oldal kimerevítése:

Egyes teletext oldalak automatikusan váltakozó aloldalakkal rendelkeznek. Egy aloldal kimerevítéséhez nyomja meg 📋 / ✉️. Újfent nyomja meg azt a kimerevítés törléséhez.

Rejtett információ láthatóvá tétele (pl.: fejtörök megoldásai):

Nyomja meg i+/? . Újfent nyomja meg azt az információ elrejtéséhez.

A Teletext szolgáltatásból való kilépés:

Nyomja meg □.

Fastext

A Fastext szolgáltatás lehetővé teszi, hogy egyetlen gomb lenyomásával hozzáférjen a teletext oldalaihoz.

A teletext szolgáltatáson belül, amennyiben Fastext jeleket sugároznak, a képernyő alsó részén megjelenik egy színkód menü, mely lehetővé teszi, hogy közvetlenül hozzáférjen egy oldalhoz. Ehhez nyomja meg a távvezérlő megfelelő színű gombját (piros, zöld, sárga vagy kék).

Választható készülékek csatlakoztatása

A televízióhoz választható készülékek széles skálája csatlakoztatható, a továbbiakban tak szerint. (A csatlakozó kábelek nincsenek mellékelve.)

Videomagnó csatlakoztatása:

Videomagnó csatlakoztatásához lásd “Az antenna és a videomagnó csatlakoztatása” c. fejezetet. A videomagnót ajánlatos eurocsatlakozó használatával csatlakoztatni. Amennyiben nem ezt a csatlakozót használja, a videocsatornát a “Kézi Hangolás” menüben be kell állítsa (ehhez lásd a 14. oldal a) bekezdését). Ezenkívül lásd a videomagnó használati utasítását a videocsatornát beállításához.

SmartLinkkel rendelkező videomagnó csatlakoztatása:

A SmartLink egy olyan, a televízió és egy videokészülék közti kapcsolat, mely lehetővé teszi bizonyos információk közvetlen átjuttatását. Amennyiben a SmartLinkről bővebb tájékoztatásra van szüksége, keresse azt videokészüléke kezelési útmutatójában.

Ha egy SmartLinkkel rendelkező videomagnót használ, használjon eurocsatlakozót és csatlakoztassa azt a 2/→S D eurocsatlakozóhoz.

Ha az 2/→S eurocsatlakozóhoz vagy az említett eurocsatlakozóhoz csatlakoztatott videomagnóhoz dekódert csatlakoztatott.

A “Beállítás” menüben válassza a “Kézi Hangolás” opciót, majd a “Dekóder”** opció kiválasztása után válassza a “Be”-t (wagy hasnálatával) a kódolt csatornához.

** Ez az opció az "Ország" menüben kiválasztott ország szerint áll rendelkezésre.

folytatódik...

Választható készülékek használata

1 A választható készüléket csatlakoztassa a televízió megfelelő aljzatához a fentiekben leírtak szerint.
2 Kapcsolja be a csatlakoztatott készüléket.
3 A csatlakoztatott készülék képének megtekintéséhez nyomja meg többször egymás után , amig a bemeneti jel helyes jelképe megjelenik a képernyőn.

Jelkép Bemeneti jelek

• Eurocsatlakozón C keresztüli audio/video bemeneti jel

- Eurocsatlakozón C keresztüli RGB bemeneti jel. Ez a jelkép csak abban az esetben jelenik meg, ha csatlakoztatott RGB jelet adó készüléket.

- Audio bemeneti jel / az D eurocsatlakozón keresztüli videomagnó.

- Az D eurocsatlakozón keresztüli S video bemeneti jel.

3 bemeneti jel. • RCA A csatlakozón keresztüli video bemeneti jel és B-n keresztüli audio

4 Nyomja meg a távvezérlő ☐ gombját a normál tévéképernyőhöz való visszatéréshez.

Mono hangrendszerű készülékek használata

A hangfrekvenciás csatlakozó kábelt csatlakoztassa a TV készülék előlapján található L/G/S/I aljzatra és válassza ki a 3 bemenet jelét, felhasználva a fenti utasításokat. Végül hivatkozva a jelen használati utasítás “hangbeállítás” részére, válassza ki a hangbeállítás menükép “Kettős hang” “A” pontját (a 11. oldalon).

Műszaki jellemzők

MINŐSÉGTANÚSÍTÁS

A 2/1984. (III.10.) BkM-IpM együttes rendelet értelmében - mint forgalmazá - tanúsitjuk, hogy a SONY (KV-29CL10K) tipusú szines televizió megfelel az alábbi műszaki értékeknek. Érintésvédelmi osztály: II.

Sugárzási szabvány:

A kiválasztott országtól függően: B/G/H, D/K

Szín szabvány:

PAL, SECAM

NTSC 3.58, 4.43 (csak videobemenet)

Fogható csatornák:

VHF: E2-E12

UHF: E21-E69

CATV: S1-S20

HYPER: S21-S41

D/K: R1-R12, R21-R69

Képcső:

FD Trinitron tökéletesen sík

29" (kb, 72 cm mérhető képcsőátló).

Hátsó aljzatok:

↔1/2+pólusú eurocsatlakozó

(CENELEC szabvány) beleértve audio/ video bemenet, RGB bemenet, TV audio/ video kimenet

2/→S 21 pólusú eurocsatlakozó

(SMARTLINK) (CENELEC szabvány) beleértve audio/ video bemenet, S video bemenet, választható audio/video bemenet és SmartLink csatlakoztatás.

Elülső aljzatok:

3 video bemenet – RCA csatlakozó

- 3 audio bemenet – RCA csatlakozó

fülhallgató csatlakozó

Hangfrekvenciás

kimenőteljesítmény:

2 x 10 W (zenei teljesítmény) 2 x 5 W (RMS)

Teljesítményfelvétel:

94 W

Teljesítményfelvétel készenléti üzemmódban (standby):

0.5 W

Méretek (szél. x mag. x mély.)

Kb. 788 x 598 x 523 mm

Tömeg:

Kb. 45.8 kg

Mellékelt tartozékok:

1 db távvezérlő RM-946 modell 2 db IEC szabvány szerinti elem

Egyéb jellemzők:

• Teletext, Fastext, TOPtext
  • Kikapcsolás Időzítő
• SmartLink (a televízió és egy kompatibilis videokészülék közötti közvetlen kommunikáció. Ha további információra van szüksége a SmartLinkkel kapcsolatosan, nézze meg videomagnója használati útmutatóját).
• A TV rendszer automatikus felmérése.

A design és a műszaki jellemzők előzetes bejelentés nélkül változhatnak.

Környezetbarát papír – Klórmentes

Problémamegoldás

Az alábbiakban ismertetünk néhány egyszerű megoldást arra az esetre, ha valamilyen kép- vagy hangprobléma fordulna elő.

Probléma	Megoldás
Nincs kép (a képernyő sötét) és nincs hang.	Ellenőrizze az antennacsatlakozást.Csatlakoztassa a készüléket a fali aljzathoz és nyomja meg a gombot az előlapon.Ha a televízió jelzője világít, nyomja meg a távvezérlő l/ð gombját.
Gyenge a kép vagy nincs kép (a képernyő sötét), de jó a hang.	A menürendszerben válassza ki a “Képbeállítás”-t és válassza a “Törlés”-t a gyárilag beállított értékek visszanyeréséhez (a 10. oldalon).
A televízió hátlapján lévő eurocsatlakozóhoz csatlakoztatott választható készüléknek nincs képe vagy nincs információs menüje.	Győzödjön meg arról, hogy a választható készüléket bekapcsolta, majd nyomja meg többször a távvezérlő gombját, amíg a helyes bemeneti jelkép megjelenik a képernyőn (a 19. oldalon).
Jó képminőség, de nincs hang.	Nyomja meg a távvezérlő gombját.Ellenőrizze, hogy a “Hangszabályozás” menün belüli “TV hangszóró” opció az “Be” pozícióban legyen kiválasztva (a 11. oldalon).Goyőződjön meg arról, hogy a fülhallgatót kikapcsolta-e.
A színes műsorok nem láthatók színesben.	A menürendszerben válassza ki a “Képbeállítás”-t, és válassza a “Törlés”-t a gyárilag beállított értékek visszanyeréséhez (a 10. oldalon).
Programváltáskor vagy a teletext kiválasztásakor a kép eltorzul.	Kapcsolja ki a készülék hátlapján lévő 21 pólusú eurocsatlakozóhoz csatlakoztatott készüléket.
A teletext adások vételekor helytelen karakterek jelennek meg a képernyőn.	Ha a menürendszer hatásználja, lépjen be a “Nyelv/Ország” (a 12. oldalon) menübe, és válassza azt az országot, ahol a Készüléket működteti. A cirill abc-t használó nyelveknél válassza Oroszországot, ha a lista nem tartalmazza azt az országot, ahol Ön a készüléket használja.
Ferde a kép.	A menürendszerben a “Különleges Jellemzők” menün belül válassza a “Képelforgatás” opciót és állítsa be a képdőlést (a 16. oldalon).
Zajos kép.	A menürendszerben a “Kézi Hangolás” menün belül válassza az “AFT” opciót és állítsa be a hangolást a jobb képvétel érdekében (a 14. oldalon).A menürendszerben a “Különleges Jellemzők” menün belül válassza az “Zajzár” opciót és válassza a “Auto”-t a kép zajának csökkentésére (a 15. oldalon).
Az 2/- Eurocsatlakozóhoz csatlakoztatott deköderen keresztül nézett kódolt csatorna képe nem tökéletesen dekódolt vagy nem stabil.	A menürendszerben válassza a “Beállítás”-t. Ezt követően lépjen be a “Részlet beállítása” opcióba és a “TV”-ben válassza a “AV2 kimenet” (a 15. oldalon).
A távvezérlő nem működik.	Cserélje ki az elemeket.
A készenléti üzemmód (standby) jelzője villog.	Forduljon a legközelebbi Sony márkaszervízhez.

Meghibásodás esetén a televíziót szakemberrel vizsgáltassa meg.

Soha ne nyissa ki a készüléket.

Wprowadzenie
