Tip produs	Mașină de spălat vase autonomă
Dimensiuni (în. x lăț. x ad.)	85 x 45 x 60 cm
Greutate netă	38 kg
Putere	1900 W
Tensiune / Frecvență	220-240 V / 50 Hz
Capacitate	9 seturi de veselă
Clasă energetică	A+
Clasă de spălare	A
Clasă de uscare	A
Nivel de zgomot	49 dB
Număr de programe	6
Programe	Eco, Auto, Intensiv, Normal, Rapid, Clătire
Pornire întârziată	Da (de la 1 la 24 h)
Protecție împotriva scurgerilor	Sistem AquaStop
Funcție semi-încărcare	Da
Consum de apă (ciclu Eco)	10 L
Consum de energie (ciclu Eco)	0,78 kWh
Control	Electronic, butoane tactile
Display	LED, timp rămas

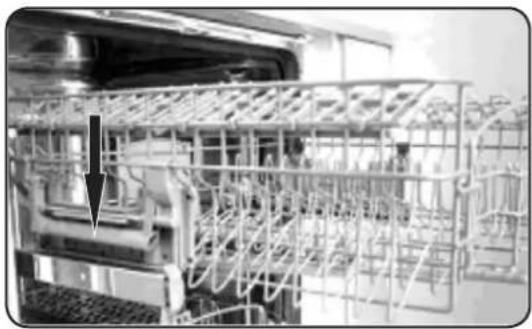

Reglare coș superior	Da
Sistem de uscare	Prin condensare cu schimbător de căldură
Culoare	Alb
Lungime cablu de alimentare	1,5 m
Lungime furtunuri (alimentare/evacuare)	1,5 m / 1,5 m

Întrebări frecvente - ZZS 7042 SE Zelmer

Cum se pornește mașina de spălat vase Zelmer ZZS 7042 SE?

Conectați mașina la alimentare, deschideți ușa, încărcați vasele, adăugați detergent și închideți ușa. Selectați programul cu butonul Program, apoi apăsați Start.

Ce înseamnă indicatorul de sare intermitent?

Indicatorul intermitent de sare semnalează un nivel scăzut de sare în dedurizator. Completați sare în recipient conform instrucțiunilor.

Cum se curăță filtrul mașinii de spălat vase?

Scoateți coșul inferior, deșurubați filtrul (în sens invers acelor de ceas), scoateți-l și clătiți sub jet de apă. Curățați regulat pentru a evita blocajele.

De ce nu usucă mașina de spălat vase?

Verificați dacă a fost utilizat agent de clătire și dacă opțiunea de uscare este activată. Asigurați-vă că vasele sunt aranjate corespunzător și nu blochează rotația brațelor.

Ce detergent se utilizează?

Se pot folosi detergenți sub formă de pudră, gel sau tablete multifuncționale. Pentru apa dură, se recomandă suplimentar sare și agent de clătire.

Cum se setează pornirea întârziată?

Apăsați butonul Pornire întârziată, selectați timpul de întârziere dorit (1-24 h) cu butoanele +/- , apoi apăsați Start. Mașina va porni după expirarea timpului setat.

Ce se întâmplă dacă mașina nu preia apă?

Verificați dacă robinetul de alimentare este deschis, furtunul nu este îndoit, iar filtrul de intrare a apei nu este înfundat. De asemenea, asigurați-vă că presiunea apei este adecvată.

Cum se dezactivează semnalul sonor?

Apăsați și mențineți apăsat butonul Program câteva secunde până auziți un semnal de confirmare. Semnalul sonor va fi dezactivat.

Se pot spala oale și tigăi?

Da, dar asigurați-vă că sunt potrivite pentru mașina de spălat vase (nu din aluminiu, nu din lemn). Plasați-le în coșul inferior.

Cum se curăță brațele de pulverizare?

Scoateți brațele, deșurubați-le (dacă este posibil) și clătiți sub jet de apă, îndepărtând eventualele depuneri. Folosiți o scobitoare pentru a debloca duzele.

MANUAL DE UTILIZARE ZZS 7042 SE Zelmer

Maşină de spălat vase incorporabilă Tip ZZS7042SE 58–71

Vă felicităm pentru că ați ales aparatul nostru și vă urăm bun-venit în rândul utilizatorilor de produse ale firmei Zelmer.

Pentru a obține cele mai bune rezultate vă recomandăm să folosiți doar accesoriile originale fabricate de firma Zelmer. Accesoriiile au fost proiectate special pentru acest produs. Vă rugăm să citiți cu atenție instrucțiunile de mai jos. Acordați o atenție deosebită indicațiilor despre siguranță, astfel încât să puteți evita accidentele și/sau avarierea unității în timpul utilizării. Păstrați instrucțiunile într-un loc sigur pentru a putea fi utilizate mai târziu. Intrucțiunile de mai jos conțin capitole despre o utilizare sigură, despre funcționare, despre instalare și despre soluționarea problemelor etc.

Cuprins

Măsuri de sigurantă 58

Instructiuni de exploatare ....59

Panoul de control....59

Elementele maşinii de spălat 59

Înainte de prima utilizare 60

A. Micsorarea durității apei....60
B. Introducerea sării în sistemul de micșorare a durității apei 60
C. Umplerea dozatorului soluției pentru luciu 60
D. Detergenti 61
Utilizarea programului 3în1....62

Încărcarea coșului mașinii de spălat 62

Mijloace de sigurantă înainte sau după încărcarea coșului mașinii de spălat .....62

Încărcarea coșului superior 62

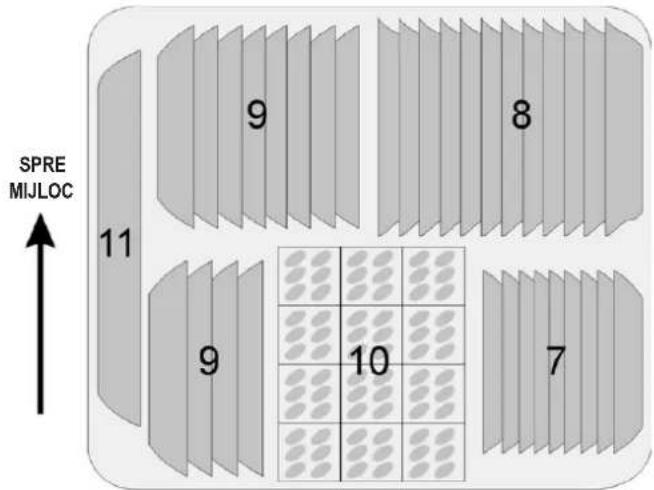

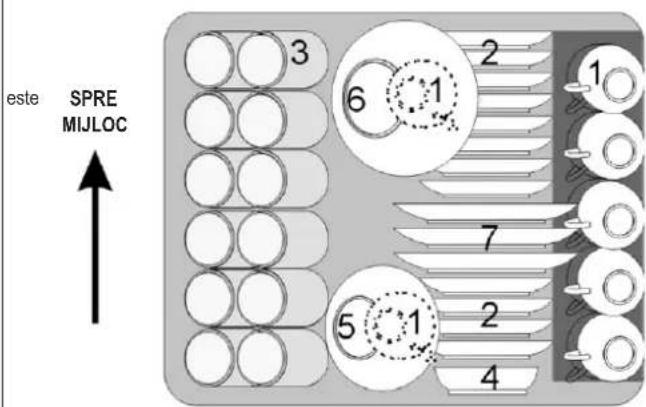

Încărcarea coșului inferior 63

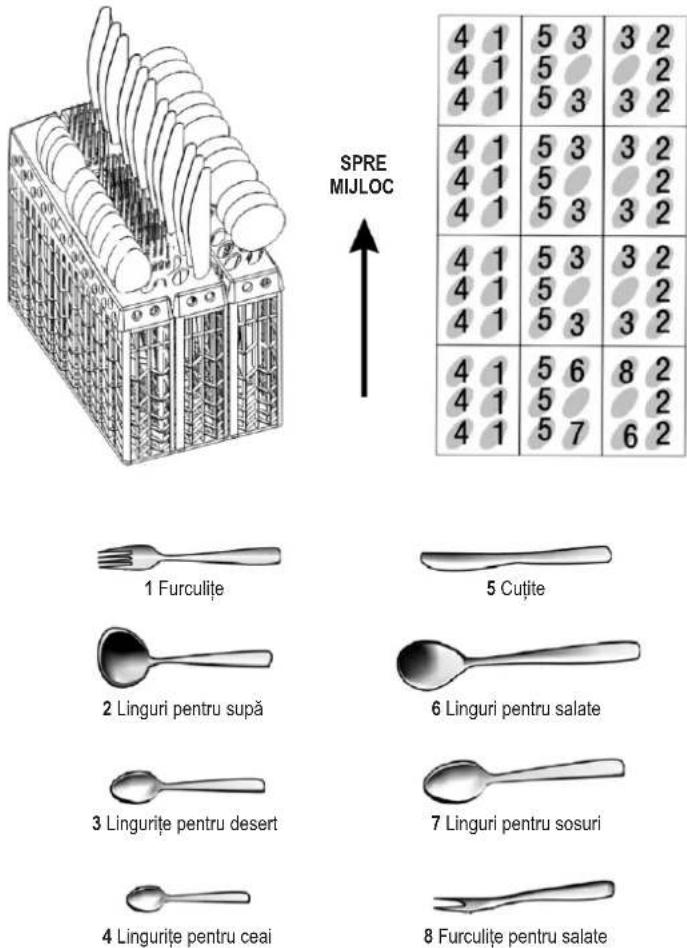

Coş pentru tacâmuri 63

Pornirea programului de spălare 64

Tabelul programelor de spălare 64

Pornirea unității 65

Schimbarea programului 65

Terminarea programului de spălare 65

Curătarea și conservarea 65

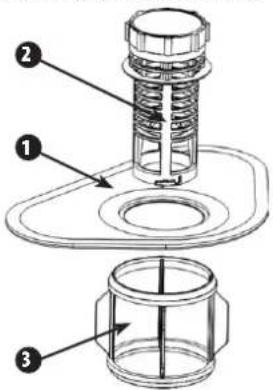

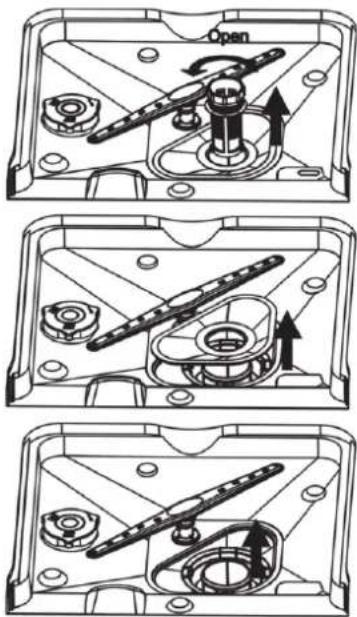

Sistemul de filtrare 65

Îngrijirea maşinii de spălat 66

Instructiuni de instalare 66

Instalare 66

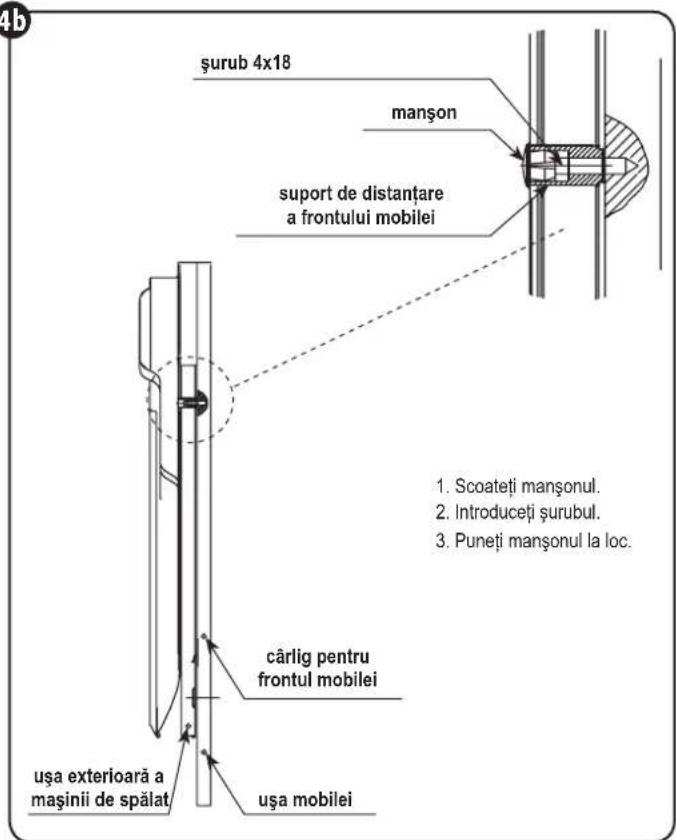

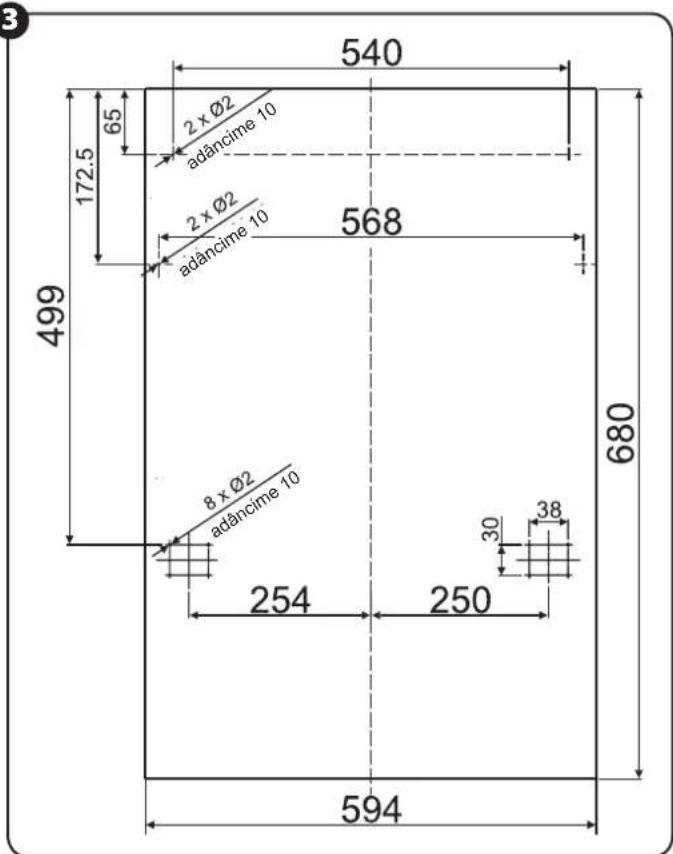

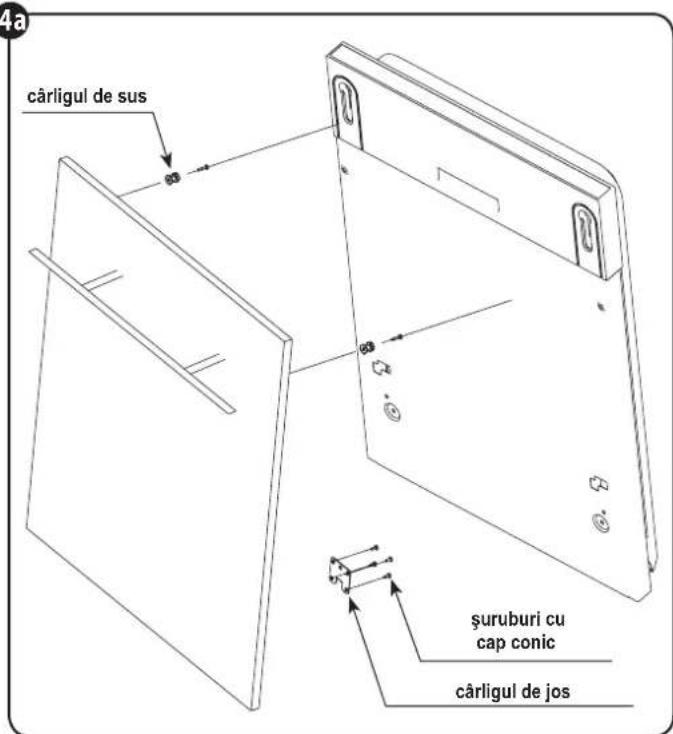

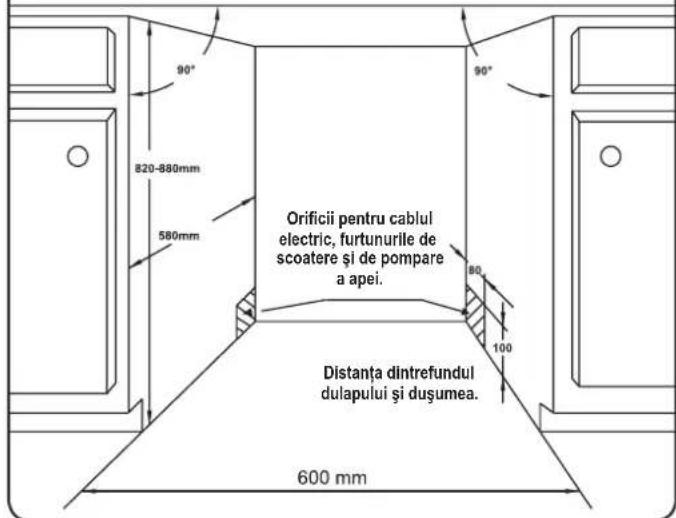

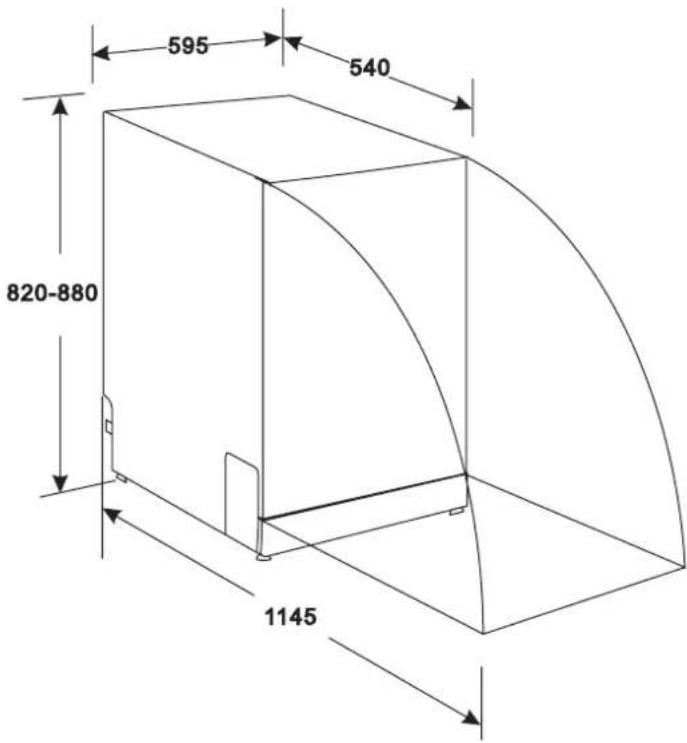

Dimensiunile și instalarea frontului mobilei 67

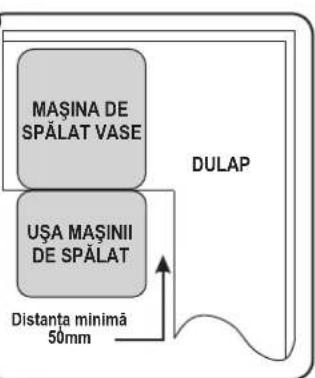

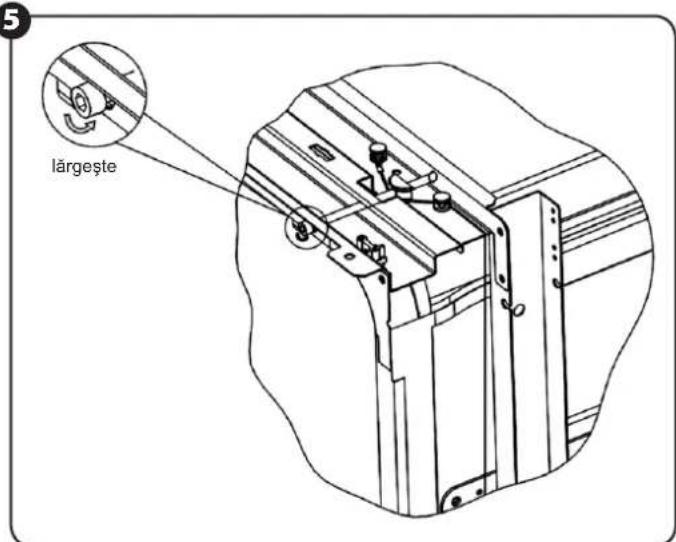

Reglarea deschiderii arcului uşii 67

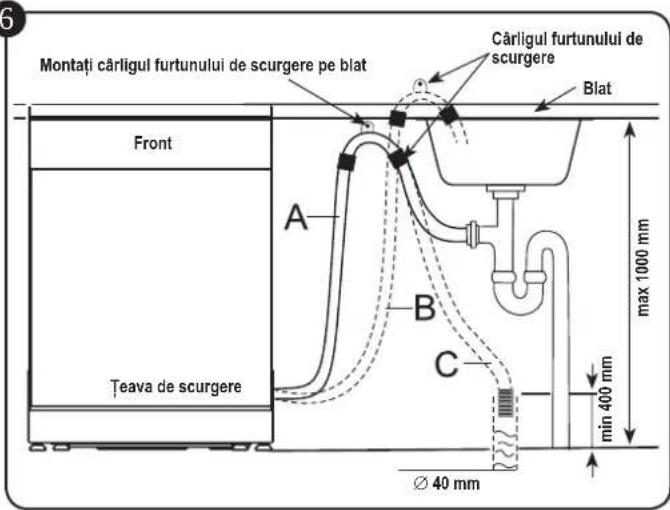

Conectarea furtunurilor de pompare a apei 68

Etapele instalării mașinii de spălat 68

Conectarea la curent electric 69

Racordarea la apă 69

Pornirea maşinii de spălat vase 69

Indicatii pentru solutionarea problemelor 69

Înainte de a apela servisul 69

Codurile erorilor ....70

Date tehnice 71

Ecologie ....71

Măsuri de siguranță

INSTRUCTIUNI DESPRE ÎMPĂMÂNTARE

totdeauna conectați unitatea la o priză a rețelei electrice (cu curent alternativ numai) cu siguranță, la o tensiune conformă cu cea descrisă pe foia de date a unității.

•techerul trebuie conectat la o priză corespunzătoare, care a fost instalată conform tuturor codurilor și legilor locale.

Utilizați întotdeauna stecherul furnizat împreună cu aparatul.

După instalarea aparatului, stecherul trebuie să fie uşor accesibil.

Conectarea incorectă a cablului de alimentare poate provoca electrocutarea utilizatorului.

u conectați unitatea la rețeaua electrică cu ajutorul unui prelungitor. Prelungitoarele nu prezintă un nivel de siguranță corespunzător.

Dacă aveți îndoieli în privința împământării aparatului, adresați-vă unui electrician calificat sau reprezentantului servisului. Nu modificați ștecherul livrat împreună cu aparatul. Dacă ștecherul nu se potrivește, instalați o priză corespunzătoare. Priza trebuie instalată cu ajutorul unui electrician calificat.

UTILIZAREA CORESPUNZĂTOARE

u suprasolicitați, nu vă așezați, nu vă sprijiniți de ușa sau de coșul mașinii de spălat. Lu atingeți elementul încălzitor în timpul sau imediat după utilizarea mașinii de spălat. (Această indicație se referă numai la aparatele, ale căror elemente încălzitoare sunt vizibile).

u utilizati mașina de spălat dacă toate panourile carcasei nu sunt puse la locul lor.

Deschideți ușa cu mare atenție. Dacă mașina este pornită, există riscul vârsării apei.

ând ușa este deschisă, nu puneți pe ea niciun fel de obiecte grele, nici nu stați în picioare pe ușă. Mașina de spălat vase poate să cadă.

încărcarea obiectelor de spălat:

- Obiectele ascuțite trebuie puse astfel încât să nu distrugă etanșarea ușii.

- ATENTIE: Cuțitele și alte elemente ascuțite trebuie puse în coș cu vârfurile în jos sau culcate orizontal.

timpul utilizării mașinii de spălat vase, asigurați-vă că obiectele din plastic nu ating elemental de încălzire. (Această indicație se referă numai la aparatele cu elementul de încălzire vizibil).

După terminarea programului de spălare, verificați dacă sertarul pentru detergent este gol.

u spălați obiectele din plastic care nu conțin simbolul pentru spălare în mașina de spălat. Pentru astfel de produse, verificați recomandările producătorului.

Utilizați numai detergenți și mijloace de clătire destinate pentru mașinile automate de spălat vase.

Mu utilizati detergenti pentru spălat rufe sau săpun pentru mâini. Nu tineți aceste produse la îndemâna copiilor.

apa din mașina de spălat nu este potabilă. înăuntrul mașinii pot rămâne urme de tergent. Nu lăsați copiii în apropierea mașinii de spălat când ușa aparatului este deschisă.

paratul trebuie conectat la rețeaua de apă și canalizare cu furtunuri noi complete. Nu utilizați furtunuri vechi.

*cest aparat nu este destinat utilizării de către persoane (printre care copii) cu abilități fizice, senzoriale sau psihice limitate sau de către persoanele care nu au experiență sau nu știu să folosească aparatul, dacă nu au fost instruite în această privință de către persoanele răspunzătoare de siguranța lor.

rebuie să supravegheati copiii, să nu se joace cu aparatul.

Detergentii pentru mașina de spălat vase sunt puternic alcalini. În caz de înghițire pot fi foarte periculoși. Evitați contactul cu pielea și cu ochii. Nu lăsați copiii în apropierea mașinii când este deschisă ușa.

Mu lăsați ușa mașinii de spălat deschisă. Vă puteți lovi sau împiedica de ea.

Dacă cablul de alimentare al mașinii se va defecta, va trebui să fie înlocuit cu un cablu nou la producător sau la un punct de servis specializat sau de către personal calificat pentru a evita situații periculoase.

Reparațiile aparatului pot fi efectuate numai de către personalul calificat. Reparațiile făcute încorect pot pune în pericol viața utilizatorului. În cazul unui defect, vă recomandăm să vă adresați servisului specializat al firmei.

Maşina de spălat vase este destinată numai pentru uzul casnic în încăperi.

- Dispuneti de materialele de ambalare în mod corect.

u utilizati mașina de spălat în alt scop decât cel descris.

timpul instalării nu îndoți sau nu aplatizați prea mult cablul de alimentare cu curent electric. Nu vă jucați la butoane și la mânere.

Presiunea maximă permisă a apei la intrare este de 1 Mpa.

Presiunea minimă permisă a apei la intrare este de 0,04 Mpa.

Înainte de începerea utilizării unității citiți cu atenție instructiunile de mai sus.

Instrucțiuni de exploatare

ATENTIE! Pentru a obține eficiența maximă de funcționare a mașinii de spălat vase, citiți toate indicatiile de exploatare înainte de prima utilizare.

PANOUL DE CONTROL

1 Lâmpile, care semnalizează programul: după alegerea programului de spălare, se va aprinde lampa corespunzătoare.
2 Butonul alegerii programului: alegerea programului de spălare prin apăsarea butonului.
3 Lampa de avertizare despre nivelul sării și al lichidului pentru clătire: se aprinde când trebuie completată sarea sau lichidul pentru clătire. Lampa se va aprinde de asemenea când în loc de sare și lichid sunt folosite pastille 3 în 1. Aceasta este o situație normală.

7 Butonul ON/OFF pornirea/stingerea aparatului.
6 Lampa de pornire: se aprinde după apăsarea butonului ON/OFF.
5 Butonul startului amânat (delay): apăsați acest buton pentru a seta ora startului amânat. Spălarea poate fi amânată cu 24 ore. O singură apăsare a acestui buton, va amâna pornirea mașinii cu o oră.
4 Ecran: afișează timpul de amânare a opririi sau codurile erorilor.

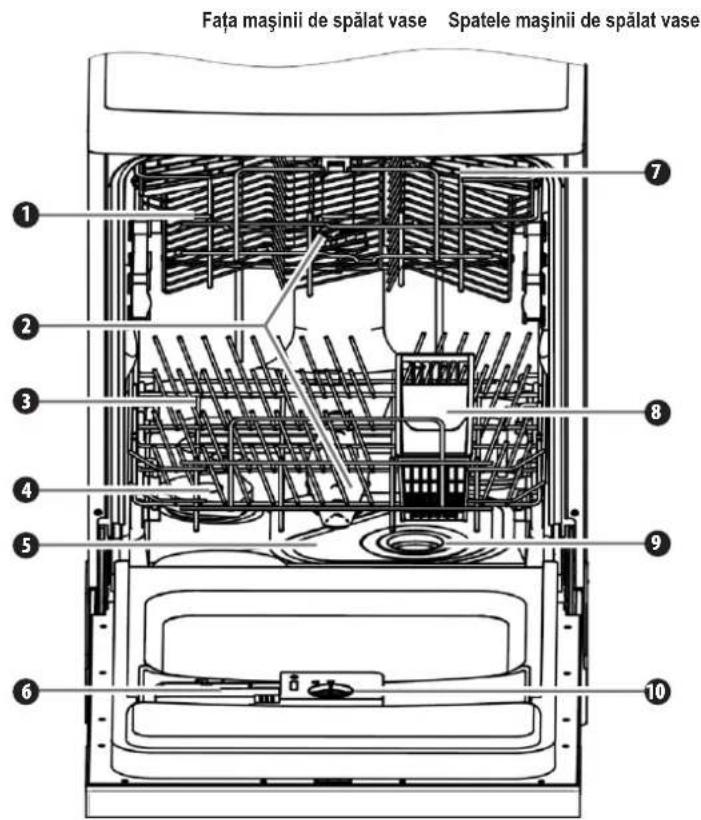

ELEMENTELE MAŞINII DE SPÄLAT

1 Coşul de sus
2 Dispozitiv de udare
3 Coşul de jos
4 Sertar pentru sare
5 Filtrul principal
6 Dozatorul de detergent
7 Raft pentru pahare

8 Coş pentru tacâmuri
9 Filtru cu ochiuri mari
10 Dozatorul pentru soluția de luciu
11 Orificiul de conectare a furtunului de scoatere a apei
12 Orificiul de conectare a furtunului de aducere a apei

Înainte de prima utilizare

Înainte de prima utilizare:

A Deschideti sertarul pentru soluția de îmbunătățire a apei.
B Turnați ½ litru de apă în sertarul pentru sare, după care puneți sarea pentru mașini de spălat vase.
© Umpleti dozatorul pentru solutia de luciu.
D Turnati detergentul.

Mașina de spălat posedă un sistem special de micșorare a durității apei. Sistemul trebuie setat manual, utilizând mânerul durității apei. Sistemul este destinat îndepărtării din apă a mineralelor și sărurilor, care ar putea avea un efect negativ asupra componentelor mașinii de spălat. Cu cât cantitatea de minerale și săruri este mai mare, cu atât duritatea apei este mai mare. Sistemul trebuie adaptat la nivelul durității apei. Pentru a verifica gradul de duritate al apei, adresați-vă stației locale de apă și canalizare sau utilizatăți testerele, care pot fi cumpărate la magazin.

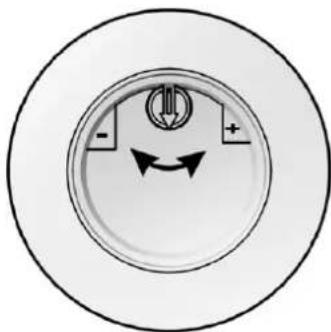

Reglarea consumului de sare

Maşina de spâlat este proiectată astfel încât, consumul de sare poate fi stabilit în funcție de duritatea apei. Această funcție permite optimalizarea consumului de sare în timpul funcționării.

Pentru a regla consumul de sare, urmati instrucțiunile de mai jos:

① Desfaceți capacul recipientului pentru sare.
② Pe recipient se află un inel cu o săgeată (vezi desenul de alături).

În caz de necessitate, rotiți inelul în direcția opusă acelor ceasului, de la simbolul „-” pentru setare „+”, în funcție de gradul de duritate al apei.

Pentru o reglare mai ușoară puteți utiliza o șurubelniță plată.

Se recomandă reglarea conform tabelului de mai jos:

DURITATEA APEI				Pozitia mânerului	Consumul de sare (grame/ciclu)	Eficientă (ciclu/1kg)
°dH °fH	°Clarke mmol/l
0-8 0-14	0-10 0-1,4	/		0	/
8-22	14-39	10-28	1,4-3,9	-	20	50
22-45	39-80	28-56	3,9-8	Mid	40	25
45-60	80-107	56-75	8-11	+	60	16

ATENTIE!

1^ = 1.25mmol / l
1° Clarke = 1,78 mmol/l
1° fH = 0,178 mmol/l

dH: grad german

fH: grad francez

Clarke: grad britanic

„”	Nu adăugați sare
„-”	Setarea direcției „-”
„+”	Setarea direcției „+”
„Mid”	Setare între semnele „+” și „-”

Adresați-vă furnizorului de apă pentru a afla informații despre gradul de duritate al apei furnizate.

ATENTIE! Dacă modelul pe care l-ați achiziționat nu posedă o instalatie de micșorare a durității apei, puteți să omiteți acest capitol.

Instalația de micșorare a durității apei

Duritatea apei diferă în diferite locuri. Dacă mașina de spălat folosește apă cu un grad ridicat de duritate, vasele și tacâmurile vor fi acoperite de depuneri de piatră.

Aparatul conține un sistem de micșorare a durității apei, pentru care se utilizează un recipi-ent special pentru sare, pentru a îndepărta piatra și mineralele din apă.

B INTRODUCEREA SĂRII ÎN SISTEMUL DE MICŞORARE A DURITĂȚII APEI

Utilizați numai sare specială pentru mașinile de spălat vase.

Recipientul pentru sare se află sub coșul de jos și trebuie umplut în modul descris mai jos.

Utilizați numai sare specială pentru mașinile de spălat vase! Orice alt tip de sare nedestinat pentru mașinile de spălat vase, mai ales sarea de bucătărie, va distruge sistemul de micșorare a durității apei. În cazul în care utilizarea unei sări necorespunzătoare va avaria sistemul, producătorul/ importătorul nu oferă garanție și nici nu își asumă responsabilitatea pentru astfel de pagube.
- Introducți sarea numai înainte de a începe unul dintre programele complete de spălare. Altfel există riscul ca picăturile de apă sărată sau cristalele de sare să se verse sau să se depună pe fundul dispozitivului și să corodeze aparatul.

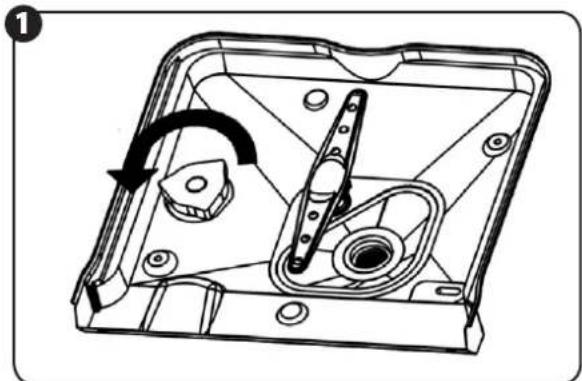

① Scoateți coșul de jos, după care desfaceți și scoateți capacul recipientului pentru sare.
②Înainte de prima spălare, turnați ½ litru de apă în recipientul pentru sare din mașina de spălat.
③ Introduceți capătul pălniei (atașat) în orificiu și turnați cca 1 kg de sare.
Este un fenomen normal, dacă se va scruge putină apă din recipientul pentru sare. 2
④ După umplerea recipientului, închideți bine și etanș capacul în direcția acelor ceasului.
⑤ De obicei, lampa de atenționare despre nivelul sării se stinge după 2-6 zile du umplerea recipientului cu sare.
⑥Imediat după umplerea recipientului cu sare, porniti programul de spâlat vase.
(Vă propunem utilizarea programelor rapid). În caz contrar, sistemul de filtrare, pompa și alte componente importante pot fi distruse de apa sărată.

ATENTIE!

① Recipientul pentru sare trebuie umplut numai după aprinderea lâmpiî de pe panoul de control.
Lampa de atenționare poate să rămână aprinsă, în funcție de gradul de dizolvare al sării, cu toate că recipientul a fost umplut.
② Dacă apa sărată va stropi interiorul mașinii, porniți programele rapid pentru a îndepărta sarea rămasă.

C UMPLEREA DOZATORULUI PENTRU SOLUTIA DE LUCIU

Dozatorul soluției de luciu

Soluția de luciu este dozată în timpul ultimei clătiri, pentru a preveni adunarea pe vase a picăturilor de apă, care pot lăsa pete și urme. Ajută de asemenea la uscarea rapidă, apa scurgându-se de pe vase. Mașina de spălat de vase a fost proiectată pentru utilizarea mijloacelor de clătire (redare a lușiuului) lichide. Dozatorul soluției de luciu se află în interiorul ușii alături de dozatorul detergentului.

ATENTIE! Utilizați numai lichide de spălat de marcă. Nu puneți niclodată în dozator lichide pentru clătirea (redarea luciului) altor substanțe (de ex.: detergent lichid, detergent pentru spălat). Acestea pot avaria aparatul.

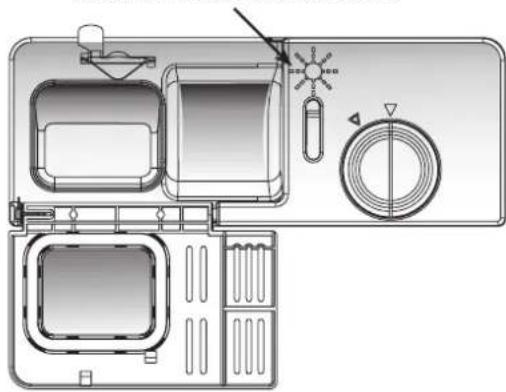

Când trebuie umplut dozatorul pentru mijlocul de clătire (redare a luciului)

Dacă pe panoul de control nu există o lampă de atenționare despre nivelul lichidului de clătire, puteți verifica nivelul lichidului după culoarea indicatorului optic de nivel, care se află lângă capac. Dacă recipientul pentru lichidul de clătire este plin, indicatorul va fi închis la culoare. După micșorarea cantității de lichid, o parte a indicatorului își va schimba culoarea. Nu permiteți niciodată ca nivelul lichidului pentru clătire să scadă sub ¼ din volumul recipientului.

Odată cu micșorarea cantității lichidului de clătire (strălucire), se micșorează și punctul negru al indicatorului nivelului de lichid pentru clătire în modul următor:

● plin
3/4 din întreg
1/2 din întreg
1/4 din întreg
○ gol

Indicatorul nivelului lichidului de clătire

Dozatorul mijlocului de clătire (redare a strălucirii)

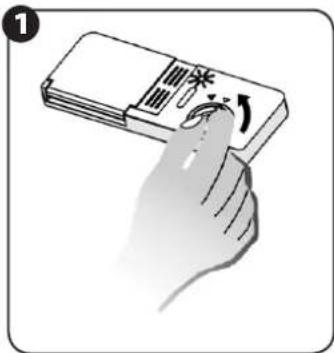

① Pentru a deschide dozatorul, rotiți capacul în direcția săgeții “open” (spre stânga) și deschideți capacul.
2 Turnați lichidul pentru clătire (strălu-cire) în dozator. Atenție să nu se reverse.

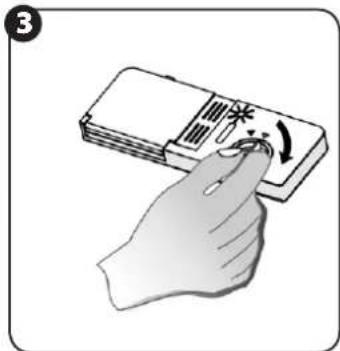

3 Puneti capacul înapoi conform săge- ții "open" și întoarceți în direcția săgeții "closed" (spre dreapta).

Lichidul pentru clătire este eliberat în apă în timpul ultimei clătiri pentru a preveni scurgerea pe vase a picăturilor de apă, care pot lăsa pete și urme. Ajută de asemenea la uscarea rapidă, apa scur-

gându-se de pe vase. Mașina de spălat vase a fost proiectată pentru utilizarea mijloacelor de clătire (redare a luciului) lichide. Dozatorul soluției de luciu se află în interiorul ușii alături de dozatorul detergentului.

Pentru a umple dozatorul, desfaceți capacul și turnați lichidul în dozator până când indicatorul va deveni negru. Volumul dozatorului lichidului pentru clătire este de cca 110 ml.

Atenție! Dacă turnați prea mult lichid în dozator, acesta poate provoca o suprasolicitare. Stergeti cu o lavetă moale lichidul vărsat.

Nu uitați să închideți dozatorul înainte de închiderea ușii mașinii de spălat vase.

ATENTIE! Ştergeti cu o lavetă locurile în care s-a vârsat lichidul de clâtire pentru a preveni spumarea excesivă la următoarea utilizare a mașinii de spălat vase.

Reglarea dozatorului mijlocului pentru clătire

Dozatorul lichidului pentru clătire are între patru și șase poziții. Începeți întotdeauna cu dozatorul reglat la poziția "4". În cazul aparitiei petelor și a problemelor de uscare măriți cantitatea de lichid dozat ridicând capacul dozatorului și reglând poziția "5". Dacă vasele au pete în continuare și nu se usucă, măriți pozițiile până la obținerea efectului dorit. Mânerul de reglare (clătire

Se recomandă reglarea poziției "4" (poziția "4" este setare de fabrică).

ATENTIE! Măriți doza dacă după spălare vasele prezintă pete și piatră. Micșorați doza dacă vasele prezintă pete albe lipicioase sau dacă apare un strat albăstrui pe pahare și tacămuri.

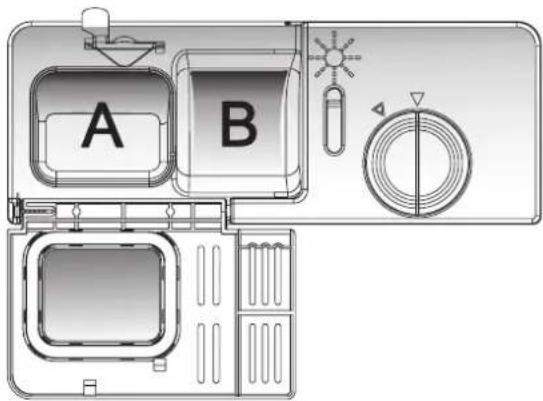

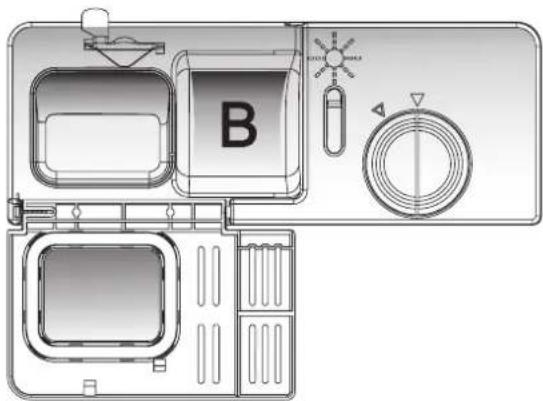

Dozatorul detergentului

Dozatorul trebuie umplut înainte de începerea fiecărui ciclu conform instrucțiunilor descrise în tabelul de cicluri. De obicei, pentru spălarea unei cantități normale de vase este nevoie de o lingură mare de detergent. Cu cât vasele sunt mai murdare, cu atât este nevoie de mai mult detergent. Întotdeauna puneti detergentul înainte de pornirea mașinii de spălat. În caz contrar, acesta poate să se umezească și să nu se dizolve bine.

Cantitatea de detergent de utilizat

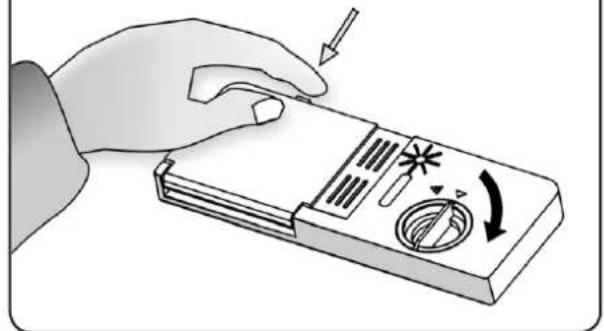

1
Apāsaṭi butonul pentru a deschide

① Deschideți recipientul pentru detergent apăsând butonul (des. 1).
②Umpleți recipientul cu detergent (des. 2).
③ Măsurile din interiorul recipientului ajută la turnarea cantității corecte de detergent.
④ Recipientul poate contine maximum 25 g de detergent.

ATENTIE! Dacă capacul este închis: apăsați butonul de eliberare. Capacul se va deschide.

ATENTIE! Adăugați detergentul întotdeauna înainte de începerea fiecărui ciclu de spălare a vaselor.

ATENTIE! Utilizați numai detergenti de marcă pentru mașini de spălat vase.

ATENȚIE! Detergentii pentru mașinile de spălat vase corodează! Nu le lăsați la îndemâna copiilor.

Utilizarea corectă a detergentilor

Utilizați numai detergenti speciali pentru mașinile de spălat vase. Aveți grijă ca detergentul să fie proaspăt și uscat.

Nu puneti detergentul praf în dozator, până nu sunteți siguri că veți porni mașina spălat.

Umplerea dozatorului cu detergent

Umpleți dozatorul cu detergent.

Reprezentarea nivelurilor de dozare, ca în desenul din dreapta:

A Loc pentru detergent pentru ciclul principal de spălare.
B Loc pentru detergent pentru ciclul inițial și pentru pastilele 3 în 1 și alti detergentți compați.

Cantitatea minimă este însemnată pe dozator cu MIN.

ATENTIE! Respectați recomandările producătorului despre dozare și păstrare descrise pe ambalaj.

chideți capacul și apăsați până se prinde.

Dacă vasele sunt foarte murdare, adăugați o doză în plus de detergent în recipientul pentru spălarea inițială. Acest detergent va acționa în timpul spălării inițiale.

ATENTIE! În partea următoare a instrucțiunii veți găsi informații despre cantitatea de detergent adecvată pentru fiecare program. Pot apărea diferențe cauzate de nivelul de murdărie al vaselor și de gradul de duritate al apei. Vă rugăm să respec-tați recomandările producătorului de pe ambalajul detergentului.

Tipuri de detergenti

Există trei tipuri de detergenti:

ou fosfat și clor

- fosfat, dar fără clor

ră fosfat și fără clor.

În general, detergentii noi praf nu contin fosfați, deci nu apare efectul de micșorare a durității apei de fosfat.

În acest caz se recomandă umplerea recipientului pentru sare chiar dacă duritatea apel este de numai 6 dH. Dacă utilizăm detergenti fără fosfați în apă dură, pe vase și pe sticlă vor apărea pele albe. Pentru a obține rezultate mai bune, adăugați mai mult detergent.

Detergenții fără clor au posibilități mici de înălbire. Petele puternice, colorate pot rămâne vizibile.

În acest caz, alegeți un program cu o temperatură mai ridicată.

Detergenti concentrați și compacti

Detergentii pentru spălare în mașinile de spălat vase pot fi împărțiți în două categorii în funcție de compoziția chimică:

a) mijloace alcaline traditionale cu componente acide

b) concentrate slab alcaline cu enzime naturale.

Enzimele din mijloacele compacte pentru spălare dizolvă murdăria și se descompun biologic.

Programele de spălare utilizează proprietățile enzimelor, datorită cărora murdăria dizolvată la temperaturi mici, ceea ce duce la scurtarea timpului de încălzire a apei.

Dacă utilizati pentru mașina de spălat vase un detergent compact cu un agent care conferă luciu, nu mai este nevoie de lichid pentru clătire (redarea luciului).

Detergentii compați pot fi utilizați numai conform instrucțiunilor producătorului detergentului. Dacă apar probleme în timpul utilizării acestor detergenți, adresați-vă fabricanților acestor produse.

ATENTIE! Păstrați toți detergentii la loc sigur. Nu lăsați detergentul la îndemâna copiilor. Umpleți dozatorul detergentului numai înainte de pornirea mașinii de spălat vase.

Utilizarea programului 3 în 1

Mașina de spălat posedă funcția 3 în 1, care oferă posibilitatea de a utiliză detergenții compați 3 în 1. Tabletele pentru spălare 3 în 1 conțin detergent, o soluție pentru luciu și sare regeneratoare. Pentru funcția 3 în 1 nu mai trebuie utilizată sarea și nici mijlocul de clătire (luciu). Tabletele 3 în 1 sunt îndeajuns. Tableta trebuie pusă înainte de începerea spălării în dozatorul pentru detergent B.

ATENTIE! Cele mai bune rezultate pot fi obținute prin utilizarea tabletelor 3 în 1 concomitent cu programul 3in1.

① Tabletele 3 în 1 trebuie puse în dozatorul pentru detergent B.

② Introduceți tableta 3 în 1 în dozator, după care porniți programul 3in1.

ATENTIE! Nu utilizați tablete mai mari decât dimensiunile recipientului. Tabletele 3 în 1 sparte sau crăpate nu pot fi utilizate cu acest program. Detergentul trebuie introdus numai înainte de începerea programului de spălare.

Încărcarea coşurilor maşinii de spălat

Pentru o funcționare mai eficientă a mașinii de spălat, procedați conform indicatilor de mai jos. Functiile și aspectul coșului sau al coșului pentru tacămuri pot fi diferite în funcție de model.

MIJLOACE DE SIGURANTĂ ÎNAINTE ȘI DUPĂ ÎNCĂRCAREA

COŞULUI MAŞINII DE SPÄLAT

Adunați cantitățile mai mari de mâncare. Înmuiați resturile arse de pe tigaie.

Vasele nu trebuie clătite în apă.

Încărcați vasele în mașina de spălat în modul următor:

① Obiecte cum ar fi: cănile, paharele, oalele, tigăile etc trebuie întoarse cu susul în jos.

② Obiectele strâmbe, cu adâncituri trebuie aranjate oblic pentru a facilita pătrunderea apei.

③ Toate vasele trebuie aranjate într-un mod sigur pentru a nu cădea.

④ Toate vasele trebuie aranjate astfel încât bratele de udare să poată să se miste liber.

Nu spălați în mașina de spălat obiecte mici, care pot cădea ușor din coș.

În timpul scoaterii vaselor din mașina de spălat, goliți mai întâi coșul de jos, după care goliți coșul de jos. Această metodă previne picurarea apei din coșul de sus peste vasele de jos.

ÎNCĂRCAREA COŞULUI DE SUS

Coşul de sus este destinat pentru obiectele mai delicate și mai ușoare, cum ar fi: paharele, ceştile pentru ceai sau cafea și farfuriile ceştilor, farfurii, castroane mici și tigăi puțin adânci (dacă nu sunt prea murdare).

Dispuneți vasele astfel încât să nu fie mișcate de jetul de apă.

farfurioare

pahare

castroane mici

castroane mijlocii

castroane mari

farfuri pentru prăjituri

Reglarea coşului de sus

Coşul de sus este destinat pentru obiectele mai delicate și mai ușoare, cum ar fi: pahare, ceşti, farfurioare, farfurii și castroane mici.

Obiectele mai lungi și mai mari trebuie dispuse astfel încât să nu blocheze brațele cu jetul de apă.

Înălțimea coșului de sus poate fi reglată cu scopul de a asigura mai mult loc pentru vasele mari.

Înalțimea coșului de sus se reglează prin ridicarea sau lăsarea în jos a mânerului (vezi desenul de mai jos: POZITIA 1, POZITIA 2).

ATENTIE! Asigurati-vă că bara din metal se află în pozitia corectă.

ÎNCĂRCAREA COŞULUI DE JOS

Se recomandă ca obiectele mai mari, care sunt mai greu de spălat să fie încărcate în coșul de jos: oale, tigăi, capace, farfurii și castroane, ca în desenul din dreapta.

Se recomandă dispunerea farfuriilor și a capacelor în părțile laterale ale coșului pentru a nu bloca brațele cu jetul de apă de sus.

Oalele, castroanele etc. trebuie puse întotdeauna cu susul în jos.

Oalele adânci trebuie puse oblic astfel incât apa să poată pătrunde în ele.

Zimții din partea de jos a coșlui pot fi strânși, ceea ce va permite introducerea mai multor vase sau a unor oale și tigăi mai mari.

farfurie pentru prăjitură

farfurie pentru prânz

farfurie pentru supă

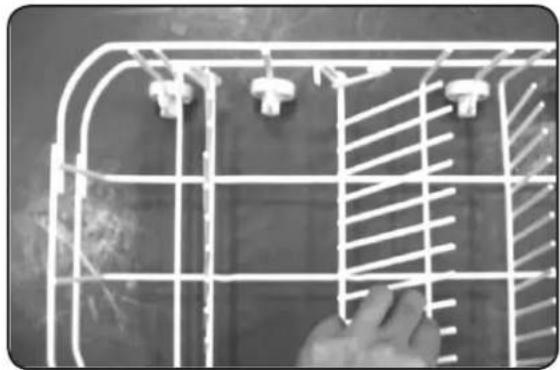

Strângerea suportilor

Pentru o aranjare mai bună a oalelor și a tigăilor, suportii (colții) pot fi strânși ca în desenul din dreapta.

Tacâmurile trebuie puse în coşul pentru tacâmuri cu mânerele în jos. Dacă coşul a coşulețe mai mici în părțile laterale, lingurile trebuie puse separat în orificiile respective. Tacâmurile lungi trebuie puse în poziție orizontală în partea din față a coşului de sus ca în desen.

Următoarele tacâmuri / vase nu pot fi spălate în mașina de spălat:

OBIECTE NEPOTRIVITE

Tacâmuri cu mânere din lemn, portelan sau din sidef. –

Elemente din plastic, care nu sunt rezistente la temperaturi înalte. –

- Tacâmuri mai vechi cu elemente lipite, care nu sunt rezistente la temperaturi înalte.

Tacâmuri sau vase lipite. –

Obiecte din cositor sau cupru. –

Obiecte din cristal. –

Obiecte din oțel, care poate să corodeze. –

Castroane de lemn.

Obiecte din fibre sintetice. –

OBIECTE CU UTILIZARE LIMITATĂ

– Unele tipuri de obiecte din sticlă ar putea să devină mate după mai multe spălări.

- Părțile din argint și aluminiu au tendința să se decoloreze în timpul spălării.

Decoratiunile din sticlă pot să se subțieze după mai multe spălări. –

ATENTIE! Nu introduceți în mașina de spălat vase murdărite cu cenușă, ceară de la lumânări, lacuri sau vopsele. La cumpărarea unor vase noi, verificați dacă pot fi spălate în mașina de spălat vase.

ATENTIE! Nu supraîncărcați mașina de spălat. Nu utilizați vase, care nu pot fi spălate în mașina de spălat. Aceste lucruri sunt importante din punct de vedere al eficienței și al consumului de energie electrică. În mașina de spălat pot încăpea maximum 12 seturi de veselă.

Încărcarea tacâmurilor și a veselei

Înainte de încărcarea veselei:

• Îndepărtați resturile mai mari de mâncare.
• Înmuiați resturile arse din tigaie.
• Vesela și tacâmurile nu pot să blocheze rotirea brațelor cu jetul de apă.
  Obiectele cu adâncituri, cum ar fi: ceştile, paharele, tigăile etc. trebuie puse cu gura în jos, astfel încât apa să poată pătrunde în interiorul lor sau în adâncituri.
  Vasele și tacâmurile nu pot să fie așezate unul peste celălalt sau să se acopere.
  Paharele nu pot să se atingă, pentru a nu se distruge.
  Obiectele mari, care sunt mai greu de spâlat, trebuie puse în coşul de jos.
• Coşul de sus este destinat pentru obiectele mai delicate și mai ușoare, cum ar fi: paharele, ceştile pentru cafea sau ceai.

ATENTIE! Cutitele lungi introduse în pozitie verticală pot fi periculoase.

Tacâmurile lungi și/sau ascuțite, cum ar fi cuțitele pentru carne trebuie aranjate orizontal în coșul de sus.

Distrugerea vaselor din sticlă sau a altor vase

Cauze probabile:

Tipul de sticlă sau procesul de productie.
- Compozitia chimică a detergentului.
- Temperatura apei și durata programului de spălare.

Solutii sugerate:

Utilizați vase din sticlă sau portelan marcate de producător drept potrivite pentru spălarea în mașinile de spălat vase.
Utilizați detergenti delicati, care conțin descrierea vaselor, care pot fi spălate. În caz de nevoie contactați producătorul detergentului pentru a obține mai multe informații.
- Alegeti programul cu o temperatură mai mică.
- Pentru a preveni distrugerea, scoateți obiectele din sticlă și tacămurile cât mai repede după terminarea programului.

Pornirea programului de spălare

TABELUL CICLURILOR DE SPĂLARE

Program	Alegerea ciclului informații	Descrierea ciclului	Detergent initial/ principal	Durata (min)	Energie (kWh)	Apă (l)	Mijloc pentru clătire
Intensive	Pentru toate obiectele foarte murdare, cum ar fi: oalele, tigăile, vasele rezistente la temperaturi înalte și vasele cu resturi de mâncare uscată în ele.	Spălare initială Spălare initială 50°C Spălare 60°C Clătire 70°C Uscare	5/25 g	160	1,40	17	√
Normal (IEC-EN 50242)	Ciclul standard zilnic pentru vase putin murdare, de exemplu oale, farfuri, pahare.	Spălare initială Spălare initială Spălare 50°C Clătire 70°C Uscare	5/25 g	155	1,05	17	√
Eco	Pentru toate obiectele putin murdare, cum ar fi: farfuriile, paharele și tigăile putin murdare.	Spălare initială Spălare 45°C Clătire 60°C Uscare	25 g	105	0,8	13,4	√
Rinse	Pentru vase, care trebuie numai clătite și uscate.	Spălare 45°C Clătire 70°C Uscare		95	1,00	9,9	√
Glass	Pentru vase putin murdare cum ar fi sticla.	Spălare initială Spălare 40°C Clătire 70°C Uscare	20 g	110	0,95	13,4	√
Rapid	Program scurt de spălare pentru obiectele putin murdare, care nu necesită uscare.	Spălare 40°C Clătire 45°C	20 g	30	0,4	8,9
3in1	Pentru toate obiectele murdare, cum ar fi: oalele, farfuriile, paharele și tigăile putin murdare. Ciclu standard de zi cu zi.	Spălare initială Spălare initială Spălare 45°C Clătire 70°C Uscare	3in1	160	1,15	17,2

PORNIREA MAŞINII DE SPĂLAT

① Scoateți coșurile de sus și de jos, încărcați vasele și împingeți înapoi coșurile. Se recomandă introducerea mai întăi a coșului de jos, după care a celui de sus (vezi capitolul “Încărcarea mașinii de spălat”).
② Introduceti detergentul (vezi capitolul "Sare, detergenti și mijloace de clătire").
③ Deschideti robinetul apei, pentru a obține o presiune cât mai mare.
④ Introduceti stecherul în priză. Asigurați-vă că apa este deschisă la maximum.
⑤ Deschideti uşa, apăsați butonul ON/OFF, se va aprinde indicatorul ON/OFF. Apăsați butonul pentru alegerea programului de spălare preferat (vezi partea “Tabelul ciclurilor de spălare”).
⑥ Închideți ușa îndeajuns de tare pentru a fi siguri că că este bine închisă.

ATENTIE! Dacă ușa a fost bine închisă, veți auzi un clic.

ATENTIE! Maşina de spălat vase a pornit după aprox. 3 secunde.

SCHIMBAREA PROGRAMULUI

ATENTIE: Programele pornite deja pot fi modificate numai în faza inițială de spălare. În caz contrar, detergentul ar putea să fie deja eliberat în interiorul mașinii. În acest caz, dozatorul detergentului trebuie să fie umplut din nou (vezi capitolul "Introducerea detergentului"). Deschideți ușa și îneți apăsat butonul de selectare a programului mai mult de trei secunde pentru a anula programul. Acum puteți să selectați un ciclu nou. Închideți ușa. Mașina de spălat poate să înceapă programul.

ATENTIE! Dacă veți deschide ușa în timpul spălării, mașina de spălat se va opri. După închiderea ușii, mașina de spălat va relua programul peste cca 10 secunde.

După terminarea programului de spălat, lampa de semnalizare se va aprinde și va pulsa timp de 8 secunde, iar aparatul va emite un semnal sonor. Dacă va fi setată funcția de start amânat, lampa de semnalizare va pulsa timp de 8 secunde, dar aparatul nu va emite niciun semnal sonor.

ATENTIE! Dacă toate lâmpile se vor aprinde și vor începe să pulseze, înseamnă că mașina de spălat este avariată. Deconectați aparatul de la curentul electric și închideți apa înainte de a suna servisul.

Ați uitat să introduceti toate vasele?

Puteți să introducți vasul rămas în orice moment înainte de deschiderea recipientului pentru detergent.

① Deschideti puțin ușa, pentru a opri spălarea.
② După oprirea brațului cu jetul de apă, puteți deschide ușa complet.
③ Introduceti vasul uitat.
④ Închideți ușa. Mașina de spălat va porni din nou după 10 secunde.

ATENTIE! Deschiderea uşii în timpul spălării este periculoasă. Apa fierbinte și aburii pot provoca arsuri.

TERMINAREA PROGRAMULUI DE SPĂLARE

După terminarea programului de spălare se va auzi un semnal sonor timp de 8 secunde, după care se va opri. Stingeți aparatul apăsând butonul ON/OFF, închideți apa și deschideți ușa mașinii de spălat. Așteptați câteva minute înainte de scoaterea vaselor din mașină. Acestea ar putea să fie fierbinți și mai ușor de spart. Așteptarea le va permite de asemenea să se usuce mai bine.

- priti mașina de spălat

Timp de 8 secunde se va auzi un semnal sonor, care reprezintă terminarea programului de spălat.

1. Opriti maşina de spâlat apăsând butonul ON/OFF.

2. Închideți robinetul de apă!

Deschideți ușa cu grijă

Vasele fierbinți sunt mai ușor de spart. Așteptați cca 15 minute până la uscarea vase- lor înainte de a le scoate.

Deschideți ușa mașinii de spălat, lăsați-o deschisă și așteptați câteva minute înainte de a scoate vasele. În acest mod, ele nu vor fi foarte fierbinti și vor putea să se usuce.

coateți vasele din mașina de spălat

Maşina de spălat va fi udă în interior.

Scoateți mai întâi vasele din coșul de jos, după aceea pe cele din coșul în acest fel apa din vasele din coșul de sus nu va picura peste vasele de jos.

Curățarea și conservarea

SISTEMUL DE FILTRARE

Filtrul previne pătrunderea bucăților mari de mâncare sau a altor obiecte în pompă. Resturile de mâncare pot bloca filtrul. În acest caz, acesta trebuie deblocat. Sistemul de filtrare este alcătuit din un filtru cu ochiuri mari, un filtru plat (filtrul principal) și un microfiltru (filtrul cu ochiuri mici).

Particulele de mâncare sau de murdărie oprite în acest filtru sunt macerate de un jet special de apă provenit din bratul de irigare de jos și spălate în jos spre scurgere.

Filtrul cu ochiuri mari 2

Filtrul cu ochiuri mari opreşte obiectele mai mari, cum ar fi: oasele sau sticla, care ar putea bloca scurgerea. Pentru a le elimina din filtru, apăsați ușor protuberanțele de pe suprafața filtrului și ridicăți-l.

Filtrul cu ochiuri mici 3

Acest filtru opreşte impuritățile și resturile de mâncare din jurul scurgerii și previne așezarea acestora pe veselă în timpul spălării.

După fiecare utilizare a mașinii de spălat, verificați dacă filtrele nu sunt înfundate. Duteți să scoateți sistemul de filtrare prin desfacerea filtrului cu ochiuri mari. Eliminați resturile de mâncare și spălați filtrul în apă curentă.

Pasul 1: Întoarceți filtrul în direcția opusă acelor de ceas și ridicati-l.
Pasul 2: Ridicati filtrul principal.
Pasul 3: Ridicati filtrul cu ochiuri mici.

ATENTIE! Pentru a scoate sistemul de filtrare urmati paşii de la 1 la 3. Pentru a introduce înapoi sistemul de filtrare, urmati paşii de la 3 la 1.

Sistemul de filtre

Pentru ca aparatul să funcționeze mai eficient și mai bine, sistemul de filtre trebuie să fie curătat. Filtrul elimină eficient resturile de mâncare din apa de spălat și permite reutilizarea acestei ape în timpul ciclului de spălare. Unitatea funcționează mai bine și are efecte mai bune, dacă filtrele sunt curătate în mod regulat. Din acestă cauză, se recomandă eliminarea resturilor mai mari de mâncare oprite în filtru după fiecare ciclu prin clătirea filtrului oval și a recipientului în apă curentă. Pentru a scoate sistemul de filtre, trageți în sus de mânerul recipientului. Sistemul de filtre trebuie curătat în fiecare săptămână.

Pentru curățarea filtrelor cu ochiuri mari și cu ochiuri mici, utilizați o periuță. Montați înapoi componentele filtrelor ca în desen și introduceți sistemul înapoi în mașina de spălat plașanții în locul potrivit și apăsând.

Mașina de spălat nu poate fi utilizată fără filtre. Introducerea incorectă a filtrului poate micșora eficiența aparatului și poate distruge vasele și tacămurile.

ATENTIE! Maşina de spălat nu poate fi utilizată fără filtre.

ATENTIE! Introducerea incorectă a filtrului poate micșora eficiența aparatului și poate distruge vasele și tacâmurile spălate.

Curățarea bratelor de irigare

Curățarea brațelor de irigare este obligatorie, pentru că substanțele chimice din apa dură pot bloca orificiile de ieșire a apei și corpul brațului.

Pentru a scoate brațele de irigare de sus, desfaceți capacul în direcția acelor de ceas, scoateți manșonul de pe suprafața brațului de irigat scoateți brațul.

Scoateti bratele de irigare de jos

Tragetii bratul în sus și scoateți-l.

Spălarea bratelor de irigare

Spălați brațele în apă caldă cu săpun, utilizând o periuță moale pentru curățarea orificiilor pentru apă. După clă-tirea brațelor, montați-le la loc.

ÎNGRIJIREA MAŞINII DE SPÄLAT VASE

- anoul de control trebuie spălat cu o lavetă moale umedă.

După spălare, ștergeti bine.

Dentru curățarea suprafeței exterioare utilizati un mijloc de curățare cu ceară pentru strălucire.

Vu utilizați niciodată pentru spălarea mașinii obiecte ascuțite, lavete aspre sau mijloace de frecare.

Protejare împotriva înghețării

Vă rugăm să luați toate măsurile de precauție împotriva înghetării în timpul iernii. După fiecare ciclu de spălare, acționați în modul următor:

① Deconectați mașina de spălat de la curentul electric.
② Opriti apa și deconectati furtunul de la robinet.
③ Vârsați apa rămasă în furtun și în robinetii.
④ Reconectați furtunul la robinetul de apă.
⑤ Scoateți filtrul de pe fundul mașinii de spălat și uscați apa din recipientul pentru scurgeri.

Curățarea ușii

Pentru curățarea marginilor ușii utilizați numai o lavetă caldă, moale și umedă. Nu utilizați niciun fel de mijloace de curățare sub presiune, care ar putea să pătrundă la componentele electrice și la iala ușii.

ATENTIE! Nu utilizați niciodată mijloace de curățare sub presiune pentru spălarea mobilei, pentru că acestea ar putea distruge sistemul de închidere al ușii sau elementele electrice.

ATENTIE! Mijloacele de frecare sau unele prosoape de hârtie nu pot fi utilizate pentru că există riscul de a lăsa zgârieturi sau pete pe suprafața de oțel inoxidabil.

Păstrarea mașinii de spălat într-o stare bună?

După fiecare spălare

După fiecare spălare închideți robinetul de apă și lăsați ușa întredeschisă, pentru ca să nu se adune umiditate și mirosuri.

Deconectati stecherul

Înainte de curățare sau de conservare, scoateți întotdeauna stechewrul din priză.

Vu utilizati dizolvanti sau mijloace de frecare

Pentru spălarea mașinii de spălat în exterior și a părților din cauciuc, nu utilizați niciodată soluții de dizolvare sau de frecare. Utilizați o lavetă moale și apă caldă cu săpun.

Pentru spălarea petelor și a murdăriei de pe suprafețele interne utilizați o lavetă moale înmuiată în apă cu puțin oțet sau într-un produs destinat special pentru curățarea mașinilor de spălat vase.

Neutilizarea pentru o perioadă mai lungă de timp

Când plecați în vacanță, se recomandă pornirea unui program cu mașina de spălat goală, scoaterea ștecherului din priză, închiderea robinetului de apă și lăsarea ușii întredeschisă. Aceste acțiuni vor permite păstrarea tuturor elementelor de etanșare într-o stare bună și vor preveni aparitția de mirocuri neplăcute în interiorul mașinii.

Mutarea maşinii de spălat vase

Dacă mașina de spălat trebuie mutată, încercați să o țineți în poziție verticală. Este obligatoriu să păstrați această poziție.

tanşarea

Unul dintre factorii, care contribuie la apariția mirosurilor neplăcute în mașina de spălat, sunt resturile de mâncare rămase în elementele de etanșeizare. Aceste elemente trebuie curățate din când în când cu un burete umed.

Instrucțiuni de instalare

ATENTIE! Cablurile și aparatele electrice trebuie instalate de personal specializat.

si

ATENTIE! Pericol de electrocutare. Opritji alimentarea cu curent electric, înainte de instalarea maşinii de spălat vase. Nerespectarea acestui lucru, poate duce la electrocutarea și chiar moartea utilizatorului.

INSTALARE

Pozitia de instalare a maşinii de spălat trebuie să fie aproape de furtunurile de racord la apă și canalizare și aproape de cablul de alimentare.

Pentru a facilita conectarea furtunurilor de scoatere a apei din mașina de spălat, alegeți un loc alături de dulapul cu chiuvetă.

ATENTIE! Verificați accesoriiile de instalare furnizate (cârligul pentru montarea frontului mobilei, şuruburi).

Înainte de a muta mașina de spălat vase, locul de instalare trebuie pregătit.

① Alegeți un loc aproape de chiuvetă, pentru a conecta furtunurile care scot și care pompează apa în mașina de spălat vase (vezi desenul 1).
② Dacă mașina de spălat va fi instalată într-un colț, lăsați loc pentru deschiderea ușii (vezi desenul 2).

1

Mărimea dulapului pentru incorporarea mașinii de spălat.

Maximum 5 mm între marginea de sus a maşinii de spâlat și blat. Uşa exterioară la același nivel cu marginea segmentului.

2

Distanța minimă cu ușa deschisă.

MĂRIMEA ȘI INSTALAREA FRONTULUI MOBILEI

① Frontul de lemn al mobilei trebuie realizat conform desenului 3.

3

Frontul de lemn al mobilei trebuie realizat conform mărimilor prezentate. Greautalea frontului nu poate să depășească 4,5 kg.

② Montați cârligul pe frontul de lernn al mobilei și introducți-l în orificiul ușii externe a mașinii de spălat (vezi desenul 4a). După stabilirea poziției fruntului, montați frontul pe ușa exterioară cu ajutorul șuruburilor și a bolților (vezi desenul 4b).

4a

Instalarea frontului mobilei.

4b

Instalarea frontului de lemn al mobilei.

REGLAREA DESCHIDERII ARCULUI UŞII

Arcurile ușilor sunt fixate din fabrică pentru o deschidere optimă a ușii exterioare. Dacă instalați un front de lemn, deschiderea arcului ușii trebuie reglată. Întoarceți șurubul de reglare pentru a strânge sau a lârgi cablul din oțel (vezi desenul 5). Deschiderea arcului este corectă, atunci când ușa rămâne în poziție orizontală la o deschi- dere completă și se închide la o ridicare ușoară cu mână.

5

Reglarea deschiderii arcului uşii.

CONECTAREA FURTUNURILOR DE POMPARE A APEI

Introduceți furtunul de scoatere a apei în țeava de canalizare cu un diametru minim de 4 cm sau introduceți-În chiuvetă, asigurându-vă că nu este îndoit sau întors. Utilizați stativele speciale din plastic furnizate împreună cu aparatul (vezi desenul 6). Capătul furtunului trebuie să fie la o înălțime între 400 și 1000 mm și nu se poate afla în apă, pentru a preveni întoarcea apei.

ATENTIE! Montați foarte bine pe perete stativul special de plastic pentru furtun, pentru a preveni mișcarea furtunului de scoatere a apei și vărsarea apei alături de scurgere.

6

Racordarea furtunului de scoatere a apei. Montați furtunul de scurgere a apei în pozițiile A, B sau C.

ETAPELE DE INSTALARE AMAŞINII DE SPĂLAT

① Montați ușa mobilei pe ușa exterioară a mașinii de spălat utilizând cârligele furnizate.
② Reglați deschiderea arcului ușii utilizând o cheie Allen și rotind în direcția acelor ceasului pentru a regla arcul drept și stâng al ușii. Dacă nu veți face acest lucru, mașina de spălat se poate avaria. (Vezi desenul 5)
③ Conectați furtunul de pompare a apei reci.
④ Conectați furtunul de scurgere.
⑤ Conectați cablul de alimentare.
⑥ Montați banda de condens sub suprafața dulapului. Asigurați-vă că banda de condens este egală cu marginea dulapului.
⑦Introduceți mașina de spălat în poziția corectă.
⑧ Corectați orizontal poziția mașinii de spălat cu ajutorul șuruburilor din partea dreaptă și din partea stângă (vezi desenul 7 (5A)). Pentru regiarea picioarelor din față utilizați ocheie și rotiți aceste picioare până la obținerea poziției corecte a mașinii de spălat.
⑨ Maşina de spălat treuie să fie fixată în locul în care stă. Există două metode:
A. Suprafața normală de lucru - fixați de suprafața de lucru cu bolți pentru lemn. Asigurăți-vă că greutatea mașinii de spălat nu se va mări prin atașarea la suprafața de lucru (vezi desenul 6).
B. Blatul de marmură sau din granit – fixați stativele de panoul lateral al mașinii de spălat și atașați mașina la mobilă. Acoperiți șurubul cu un capac de cauciuc (vezi desenul 7).

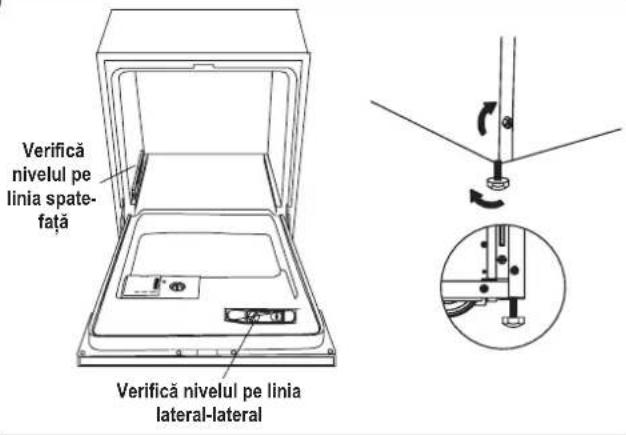

Aranjați poziția orizontală a mașinii de spălat pentru corecta funcționare a stativului și pentru eficiența spălării (desenul 8).

①Puneți rigla-nivelă pe ușa mașinii și pe șina stativului în interior, conform desenului, pentru a verifica poziția mașinii de spălat vase.
② Nivelati mașina de spălat reglând fiecare picior în parte.
③În timpul nivelării aveți grijă ca mașina să nu se răstoarne.

7

8

Ilustrația poziționării picioarelor.

ATENTIE! înălțimea maximă a picioarelor este de 60 mm.

Verificați fișa produsului pentru a afla tensiunea adecvată și conectați mașina de spălat la sursa de curent electric.

Utilizați siguranțele necesare 12 A și creați un circuit separat numai pentru acest aparat.

ATENTIE! Înainte de utilizare asigurati aparatul.

Asigurați-vă că tensiunea și frecvența sunt aceleași cu cele de pe fișa produsului. Ștecherul poate fi introdus numai în prizele cu împământare. Dacă priza nu se potrivește la ștecher, schimbați priza cu una potrivită și nu utilizați adaptoare, care pot provoca supra- încalzire și incendii.

INSTRUCTIUNI DESPRE ÎMPĂMÂNTARE

Nu utilizați aparatul fără împământare. În cazul în care nu funcționează corect sau se strică, împământarea va micșora riscul de electrocutare. Prezentul aparat este dotat cu un cablu de împământare și un ștecher cu împământare. Ștecherul trebuie conectat la o sursă corespunzătoare de curent electric, care este instalată și împământată conform normelor și legilor în vigoare.

ATENTIE! Conectarea incorectă a cablului de împământare poate avea drept consecință electrocutarea utilizatorului. Dacă aveți îndoeli în privința împământării, adresați-vă unui electrician calificat sau unui reprezentant al servisului. Nu modificați ștecherul furnizat împreună cu aparatul. Dacă nu se potrivește la priză, schimbați priza cu ajutorul unui electrician calificat.

RACORDAREA LA APĂ

Conectarea corectă a furtunului?

Unitatea trebuie să fie conectată la rețeaua de apă cu ajutorul unui set nou de furtunuri.

Nu utilizati furtunuri vechi.

Presiunea apei trebuie să fie între 0,04 MPa și 1 MPa. Dacă presiunea este mai mică decât cea minimă necesară, adresați-vă un specialist pentru a rezolva problema.

① Scoateți furtunurile de pompare de tot din spatele mașinii de spălat.
② Montați şuruburile furtunurilor de pompare la un robinet cu un corp de 3/4 de țol.
③ Inainte de pornirea maşinii de spălat, deschideți complet robinetul de apă.

ATENTIE! Furtunul conectat la chiuvetă, dacă este instalată pe aceeași linie de apă, poate să explodeze. Dacă sunteți în acestă situație, se recomandă deconectarea furtunului și blocarea gurii de apă.

Deconectarea furtunului

①Inchideți apa.
② Micşorați presiunea apei apăsând butonul de micșorarea a presiunii. Această acțiune va micșora presiunea apei nu veți risca să vă udați.
③ Desfaceti furtunul de pompare de la robinet.

Conectarea apei reci

Conectați furtunul de pompare a apei reci la robinetul de 3/4 (țol) și asigurați-vă că este montat etanș. Dacă țevile cu apă sunt noi sau nu au fost utilizate pentru o perioadă lungă de timp, dați mai întai drumul la apă pentru a vă asigura că este curată și că nu există impurități. Dacă nu veți face acest lucru, există pericolul ca gura de apă să se înfunde, iar aparatul să se defecteze.

Conectarea apei calde

Conectarea apei calde poate fi făcută prin conectarea la rețeaua de apă fierbinte a casei, dacă apa nu are mai mult de 60°C. În acest caz ciclul de spălare va fi mai scurt cu cca 15 minute, iar eficienta spălării puțin mai scăzută.

Racordarea la rețeaua de apă caldă trebuie făcută urmând aceeași procedură ca în cazul conectării la rețeaua de apă rece.

Situarea aparatului

Puneți aparatul în locul dorit. Spatele trebuie să se rezeme de perete, iar părțile laterale trebuie să atingă dulapurile sau pereții. Mașina de spălat vase este dotată cu furtunuri de scurgere și de pompare a apei, care pot fi situate în dreapta sau în stânga pentru o instalare mai bună.

Scurgerea apei

Conectați furtunul de scurgere. Furtunul de scurgere trebuie să fie conectat exact pentru ca apa să nu se scurgă alături. Asigurați-vă că furtunul nu este înnodat sau aplatizat.

Furtunul de prelungire

Dacă aveți nevoie să prelungiți furtunul de scurgere, asigurați-vă că ambele furtunuri sunt la fel. Nu poate fi mai lung de 4 metri; în caz contrar, efectul de curățare al mașinii de spălat va fi micșorat.

PORNIREA MAŞINII DE SPÄLAT VASE

Înainte de a porni mașina de spălat, verificați următoarele lucruri:

① Maşina de spâlat a fost nivelată și fixată corespunzător.
② Robinetul de scurgere este deschis.
③Nu există scurgeri în locurile de conectare a furtunurilor.
④ Cablul de alimentare este conectat.
⑤ Furtunurile de pompare și de scurgere nu sunt înnodate sau încurcate.
⑥ Toate materialele și broşurile trebuie scoase din interiorul maşinii de spălat vase.

Indicatii pentru soluționarea problemelor

ÎNAINTE DE A SUNA LA SERVIS

PROBLEMĂ CAUZE POSIBILE REZOLVARE
Probleme tehnice
Mașina de spălat nu pornește	S-a ars siguranța sau a funcționat siguranța automată.	Schimbați siguranța sau resetați siguranța automată.Deconectați alte aparate conectate la circuitul mașinii de spălat vase.
	Mașina nu este conectată la curent electric.	Asigurați-vă că mașina de spălat este pornită, iar ușa a fost bine închisă.Asigurați-vă că ștecherul cablului de alimentare este introdus bine în priză.
	Cod de eroare: E1Presiunea apei este prea mică.	Verificați dacă furtunul de pompare este bine conectat și dacă apa a fost deschisă.
	Ușa mașinii de spălat nu a fost închisă corect.	Aveți grijă ca ușa să fie închisă corect.
Apa nu a fost pompată din mașina de spălat	Furtunul de scurgere este înnodat. Verificați furtunul de scurgere.
	Filtrul este infundat. Verificați filtrul cu ochiuri mari (vezi capitolul “Curățarea filtrului”)
	Scurgerea chiuvetei este infundată.	Verificați dacă scurgerea chiuvetei funcționează bine. Dacă scurgerea este infundată, apelați la ajutorul unui instalator și nu la un reprezentant al servisului.
PROBLEMÄ CAUZE POSIBILE REZOLVARE
Probleme generale
Resturi de detergent în interiorul mașinii de spălat	Detergent necorespunzător.	Utilizați numai detergenți pentru mașinile de spălat, pentru a preveni rămășițele de detergent și spumă din interiorul mașinii. Dacă totuși vor apărea, deschideți mașina de spălat și lăsați spuma să se evapore. Adăugați cca 4,5 litri de apă rece și porniți programul despălare „rapid” pentru a goli mașina de spălat. În caz de nevoie repetați.
	S-a vărsat mijlocul de clătire. Ștergeți imediat mijlocul de clătire vărsat.
Pete în interiorul mașinii de spălat	Ați utilizat un detergent cu colorant. Asigurați-va	că utilizați un detergent fără colorant.
Pete albe pe suprafața interioară	Mineralele prezente în apa dură.	Pentru a curăța interiorul mașinii de spălat utilizați un burete umed cu un detergent pentru mașini de spălat vase și mănuși din cauciuc. Nu utilizați niciodată alte mijloace de spălare decât detergentul pentru mașinile de spălat vase – există pericolul să se producă spumă și să rămână resturi de spumă.
Pete ruginii pe tacămuri	Tacămurile ruginesc.
	Programul nu a fost pornit după adăugarea sării. Urmele de sare apar în timpul ciclului normal de spălare.	După adăugarea sării în mașina de spălat, întotdeauna trebuie pornit programul Rapid fără vase înăuntru.
	Capacul soluției pentru micșrarea durității apei nu a fost închis bine.	Verificați capacul și asigurați-vă că este bine închis.
Zgomote
Zgomote în interiorul mașinii de spălat	Brațul de irigare lovește un vas din interiorul mașinii de spălat.	Întrerupeți programul și rearanjați obiectele, care blochează brațul de irigare.
Zangănit în interiorul mașinii de spălat	Vasele din mașina de spălat nu sunt bine fixate.	Întrerupeți programul și rearanjați obiectele.
Zgomote în tevile mașinii de spălat	Aceste zgomote pot fi cauzate de instalație sau de diametrul tevilor.	Nu influențează funcționarea mașinii de spălat. Dacă aveți îndoieli, adresați-vă unui instalator calificat.
Vasele nu sunt îndeajuns de curate
Vasele nu sunt curate	Vasele nu au fost aranjate în mod corespunzător.	Vezi indicațiile din capitolul “Incărcarea coșului mașinii de spălat”.
	Programul nu a fost îndeajuns de puternic. Alegeți un program mai intensiv. Vezi Tabelul Ciclurilor de Spălare.
	A fost dozată o cantitate prea mică de detergent.	Utilizați mai mult detergent sau schimbați detergentul.
	Unele vase blochează funcționarea brațelor de irigare.	Rearanjați vasele din mașina de spălat pentru ca brațele să se miște liber.
	Sistemul de filtre de pe fundul mașinii de spălat nu este curat sau este montat incorect, ceea ce poate bloca brațele de irigare.	Curătați și/sau montați corect sistemul de filtre.Curătați orificiile brațelor de irigare.Vezi: curățarea brațelor de irigare.
Pete mate pe sticlă	Acesta este efectul combinării apei moi cu o cantitate prea mare de detergent.	Un efect mai bun veți obține prin adăugarea unei cantități mai mici de detergent și alegând cicluri mai scurte de spălare, dacă aveți apă moale.
Urme negre sau gri pe farfuri	Urme cauzate de atingerea tacămurilor de aluminiu.	Pentru eliminarea lor, utilizați un mijloc de frecare.
În recipientul dozatorului a rămas detergent	Vasele blochează dozatorul pentru detergent.	Rearanjați vasele.
Probleme de uscare
Vasele nu se usucă	Vasele au fost aranjate incorrect. Rearanjați vasele conform indicațiilor.
	Prea puțin mijloc de clătire. Utilizați mai mult miloc de clătire/reumpleți recipientul.
	Vasele au fost scoase prea repede.	Nu scoateți vasele imediat după terminarea programului. Mai întăi întredeschideți puțin ușa pentru eliberarea aburului. Scoateți vasele atunci când temperatura lor este ușor căduță. Mai întăi scoateți vasele din coșul de jos, după aceea pe cele din coșul de sus pentru ca apa de sus să nu curgă peste vasele de jos.
	A fost ales un program incorrect.	În programele scurte, temperatura este mai mică ceea ce micșrează eficienta spălării. Alegeți un program cu o spălare mai lungă.
	Au fost folosite tacămuri de joasă calitate. Acest tip de tacămuri nu poate fi spălat în mașina de spălat.

CODURILE ERORILOR

Dacă va apărea o eroare de funcționare, aparatul va afișa un cod de eroare pentru a vă atenționa:

CODURI ÎNTELES	CAUZE POSIBILE
E1	O perioadă mai lungă de pompare a apei.	Robinetul este închis sau este oprită pomparea apei ori presiunea apei este prea mică.
E3	O perioadă mai lungă de încălzire a apei, care nu se poate încălzi.	Senzorul de temperatură sau al încălzitorului nu funcționează.
E4 Mașina de spălat este prea plină.	A fost pompată prea multă apă.
E6	Eroare a senzorului de temperatură.	Circuit deschis sau defectarea senzorului de temperatură.
E7 Eroare a senzorului de temperatură.	Scurtcircuit sau defectarea senzorului de temperatură.

ATENTIE! Dacă mașina de spălat va inunda încăperea, închideți robinetul cu apă înainte de a chema servisul. Dacă în tavă se află apă din cauza pompării unei cantități prea mari sau din cauza unei scurgeri, vărsați/ștergeți această apă înainte de repornirea mașinii de spălat.

Date tehnice

Parametrii tehnici sunt descriși pe fișa produsului.

Maşina de spălat vase este un echipament de clasa I, dotat cu un cablu de alimentare și cu un ștecher cu împământare.

Echipamentul îndeplinește prevederile tuturor normelor în vigoare.

Echipamentul îndeplinește prevederile directivelor:

Dispositive de joasă tensiune (LVD) – 2006/95/EC. –

Compatibilitate electromagnetică (EMC) - 2004/108/EC.

Pe fişa produsului se află simbolul CE.

Înălțime: 820 mm (reglat + 60 mm)
Lățime: 595 mm
Adâncime: 540 mm
Tensiune: vezi fișa produsului
Presiunea apei: 0,04–1,0 MPa
Apa caldă: max 60°C
Curentul electric: vezi fișa produsului
Capacitate: max 12 seturi de veselă

Ecologie - ne pasă de mediul înconjurător

Fiecare utilizator poate să contribuie la protejarea mediului înconjurător. Nu este nici costisitor, nici dificil.

În acest scop:

Duceți la maculatură ambalajul de carton.

Sacii din polietilenă (PE) aruncați-i în contenerul pentru plastic.

Predați dispozitivul uzat la punctul de colectare. Substanțele periculoase pe care le conține pot fi un pericol pentru mediul înconjurător.

Nu aruncați dispozitivul uzat la gunoi!!!

■laterialele de ambalare pot fi periculoase pentru copii!

Duceți ambalajul sau aparatul la un punct de reciclare. Tăiați cablul de alimentare și disrugeti dispozitivul de închidere a ușii.

Ambalajul de carton este produs din hârtie provenită din reciclare și trebuie dus la locul de colectare al hâtiei.

sigurându-vă că acest produs a fost predat spre reciclare, ajutați la prevenirea consecințelor negative asupra mediului și asupra sănătății oamenilor, care ar putea apărea în cazul unei dispuneri incorecte.

Dentru informații mai detaliate despre reciclare, adresați-vă autorităților locale sau firmelor, care adună gunoiul.

Importatorul/producătorul nu răspunde de eventualele defectiuni apărute ca urmare a utilizării aparatului în neconformitate cu destinația sa sau ca urmare a întretineri sale necorespunzătoare.

Importatorul/producâtorul își rezervă dreptul de a modifica produsul în orice moment – fără o informare prealabilă – în scopul adaptării la prevederile legale, la norme și directive sau din motive ce țin de constructie, de vânzare, de aspectul estetic ș.a.
