Bluehelix Maxima - Boiler FERROLI - Manual de utilizare gratuit

Tip produs	Cazan combinat cu condensare (cameră etanșă, premix)
Modele	Bluehelix Maxima 24C, 28C, 34C
Dimensiuni (Î x L x A)	700 x 420 x 320 mm
Greutate	28 kg (24C, 28C), 32 kg (34C)
Alimentare electrică	230 V ~ 50 Hz
Putere electrică absorbită	73 W (24C), 82 W (28C), 99 W (34C)
Putere termică maximă încălzire (80/60°C)	20.0 kW (24C), 24.0 kW (28C), 30.0 kW (34C)
Putere termică minimă încălzire (80/60°C)	2.8 kW (toate modelele)
Putere ACM maximă	24.5 kW (24C), 28.0 kW (28C), 34.0 kW (34C)
Debit ACM (ΔT 25°C)	14.0 l/min (24C), 16.1 l/min (28C), 19.5 l/min (34C)
Tipuri de gaz	Gaz natural (G20) și GPL (G31)
Randament (30% sarcină)	109.7% (24C, 28C), 109.5% (34C)
Clasa NOx	6 (< 56 mg/kWh)
Grad de protecție	IPX4D
Presiune maximă de lucru (încălzire)	3.0 bar
Presiune maximă de lucru (ACM)	9.0 bar
Capacitate vas de expansiune	8 L (24C, 28C), 10 L (34C)
Mediu de instalare	Interior sau exterior parțial protejat (până la -5°C, -15°C cu kit)
Interval de întreținere	Inspecție anuală de către personal calificat
Panou de comandă	Ecran tactil cu ajustări de temperatură, mod ECO, afișare presiune

Întrebări frecvente - Bluehelix Maxima FERROLI

Cum ajustez temperatura de încălzire pe Bluehelix Maxima?

Utilizați butoanele de încălzire (detalii 12 și 14 pe panoul de comandă) pentru a ajusta valoarea setată de la 20°C la 80°C. Temperatura curentă este afișată.

Cum ajustez temperatura apei calde menajere (ACM)?

Utilizați pictogramele ACM (detalii 11 și 13) pentru a seta temperatura ACM între 35°C și 55°C.

Ce face modul ECO?

Modul ECO minimizează consumul de energie reducând căldura de așteptare, dar poate crește timpul de livrare a ACM. Dezactivați ECO pentru disponibilitate imediată a apei calde.

Cum resetez centrala după o defecțiune?

Atingeți butonul [RESET] când apare un ecran de defecțiune sau accesați meniul principal, selectați 'Resetare centrală' și confirmați. Asigurați-vă că cauza defecțiunii este rezolvată mai întâi.

Cum reîncarc presiunea sistemului?

Butonul de umplere se află în spatele panoului frontal. Trageți-l și rotiți-l în sens antiorar pentru a reumple până la aproximativ 1,0 bar (sistem rece). Închideți după umplere.

Ce tipuri de gaz sunt compatibile cu această centrală?

Centrala este compatibilă cu gaz natural (G20, G25, G27 etc.) și GPL (G30, G31). Conversia gazului necesită ajustarea clapetei și a setărilor parametrilor.

De ce centrala mea afișează codul de eroare A01?

Eroarea A01 indică lipsa aprinderii arzătorului. Verificați dacă alimentarea cu gaz este activată, nu există aer în conducte și electrodul de aprindere este curat și poziționat corect.

Cât de des ar trebui să întrețin Bluehelix Maxima?

Se recomandă o inspecție anuală de către un tehnician calificat. Aceasta include verificarea valorilor de ardere, curățarea arzătorului și a schimbătorului de căldură și verificarea dispozitivelor de siguranță.

Poate fi instalată centrala în exterior?

Da, într-un loc parțial protejat cu temperaturi până la -5°C. Pentru temperaturi până la -15°C, este necesar un kit opțional de protecție împotriva înghețului (013022X0).

Cum curăț exteriorul centralei?

Utilizați un degresant ușor pentru panourile din plastic vopsit, alcool izopropilic pentru panoul de sticlă și un detergent ușor pentru panourile laterale. Evitați substanțele chimice abrazive.

MANUAL DE UTILIZARE Bluehelix Maxima FERROLI

• Citiți cu atenție avertizările din acest manual de instrucțiuni întrucât oferă indicații importante referitoare la siguranța de instalare, utilizare și întreținere.
• Manualul de instrucțiuni constituie parte integrantă și esențială a produsului și trebuie să fie păstrat cu grijă de către utilizator, pentru orice consultare ulterioară.
• În cazul în care aparatul trebuie vândut sau transferat unui alt proprietar sau dacă trebuie mutat, asigurați-vă întotdeauna că manualul însoțește centrala, astfel încât să poată fi consultat de către noul proprietar și/sau de către instalator.
• Instalarea și operațiunile de în-treținere trebuie efectuate res-pectând normele în vigoare, în

conformitate cu instrucțiunile producătorului, și trebuie să fie realizate de personal calificat profesional.

- O instalare greș ită sau întreține-rea în condiții necorespunzătoa-re pot cauza pagube persoanelor, animalelor sau bu-nurilor. Este exclusă orice re-sponsabilitate din partea producătorului pentru pagubele cauzate de greșeli în instalare și în utilizare, și în general pentru nerespectarea instrucțiunilor oferite de producător.

- Înainte de efectuarea oricărei operații de curățare sau de în-treținere, deconectați aparatul de la rețeaua de alimentare acționând întrerupătorul instalației și/sau cu ajutorul dispoziti-

	Acest simbol indică “ATENTIE” și apare alături de toate avertismentele referitoare la siguranță. Respectați cu strictețe aceste indicații pentru a evita pericolul și pagubele cauzate persoanelor, animalelor și bunurilor.
	Acest simbol atrage atenția asupra unei observații sau a unui avertisment important.
	Acest simbol care apare pe produs sau pe ambalaj ori documentație indică faptul că, la terminarea ciclului de viață utilă, nu trebuie colectat, recuperat sau eliminat împreună cu deșeurile menajere.O gestionare necorespunzătoare a deșeurilor de echipamente electrice și electronice poate cauza eliberarea substanțelor periculoase conținute în produs. Pentru a evita eventualele daune asupra mediului sau sănătății, utilizatorul este invitat să separe aceste echipamente de alte tipuri de deșeuri și să le predea serviciului municipal de colectare sau să solicite ridicarea lor de către distribuitor în condițiile și modalitățile prevăzute de normele naționale de aplicare a directivei 2012/19/UE.Colectarea separată și reciclarea echipamentelor scoase din funcțiune favorizează conservarea resurselor naturale și garantează faptul că aceste deșeuri sunt tratate respectând mediul și protejând sănătatea.Pentru informații suplimentare privind modalitățile de colectare a deșeurilor de echipamente electrice și electronice, trebuie să vă adresați primăriilor sau autorităților publice competente cu eliberarea autorizațiilor.

Marcajul CE certifica faptul ca produsele îndeplinesc cerintele de baza ale directivelor relevante în vigoare.

Declaratia de conformitate poate fi solicitata de la producator.

TĂRILE DE DESTINAȚIE: IT - ES - RO - PL

velor corespunzătoare de blocare.

• În caz de defectiune și/sau de funcționare defectuoasă a aparatului, dezactivați-l, evitând orice încercare de reparare sau de intervenție directă. Adresați-vă exclusiv personalului calificat profesional. Eventuala reparare sau înlocuire a produselor va trebui efectuată numai de către personalul calificat profesional, utilizându-se exclusiv piese de schimb originale. Nerespectarea celor menționate mai sus poate compromite siguranța aparatului.
• Pentru a garanta buna funcțio- nare a aparatului este indispens- sabil să solicitați personalului calificat efectuarea operațiilor de întreținere periodică.
• Acest aparat trebuie să fie desti- nat numai utilizării pentru care a fost proiectat în mod expres. Ori- ce altă utilizare este considerată necorespunzătoare și, prin ur- mare, periculoasă.
• După despachetare, verificați integritatea conținutului. Materia-lele de ambalaj nu trebuie lăsate la îndemâna copiilor întrucât constituie o potențială sursă de pericol.

- Aparatul poate fi utilizat de copii începând de la vârsta de 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau lipsite de experiența și de cunoștințele necesare, dacă sunt supravegheate sau dacă au fost instruite în legătură cu folosirea aparatului în siguranță și dacă înțeleg care sunt pericolele care pot fi cauzate de acesta. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreține-rea care pot fi realizate de către utilizator pot fi efectuate de copiii cu vârsta de cel puțin 8 ani nu-mai dacă sunt supravegheați.

• Dacă aveți îndoieli, nu utilizați aparatul și adresați-vă furnizorului.
• Eliminarea aparatului și a accesoriilor sale trebuie să se efectueze în mod adecvat, în conformitate cu reglementările în vigoare.
• Imaginile din acest manual sunt o reprezentare simplificată a produsului. În această reprezentare pot exista mici și nesemnificative diferențe fată de produsul furnizat.

1 Instrucțiuni de utilizare....99

1.1 Prezentare....99
1.2 Panoul de comandă 99
1.3 Racordarea la rețeaua electrică, pornirea și oprirea 100
1.4 Reglările 100

2 Instalarea 105

2.1 Dispozitii generale....105
2.2 Locul de instalare 105
2.3 Racordurile hidraulice....105
2.4 Racordarea la gaz....107
2.5 Conexiunile electrice 107
2.6 Conducte de evacuare gaze arse 110
2.7 Racordarea evacuării condensului 116

3 Exploatarea și întreținerea....117

3.1 Reglările 117
3.2 Punerea în funcțiune 124
3.3 Întreținerea 125
3.4 Rezolvarea problemelor 128

4 Caracteristici și date tehnice 132

4.1 Dimensiuni și racorduri....132
4.2 Vedere generală....135
4.3 Circuitul hidraulic....135
4.4 Tabel cu datele tehnice 136

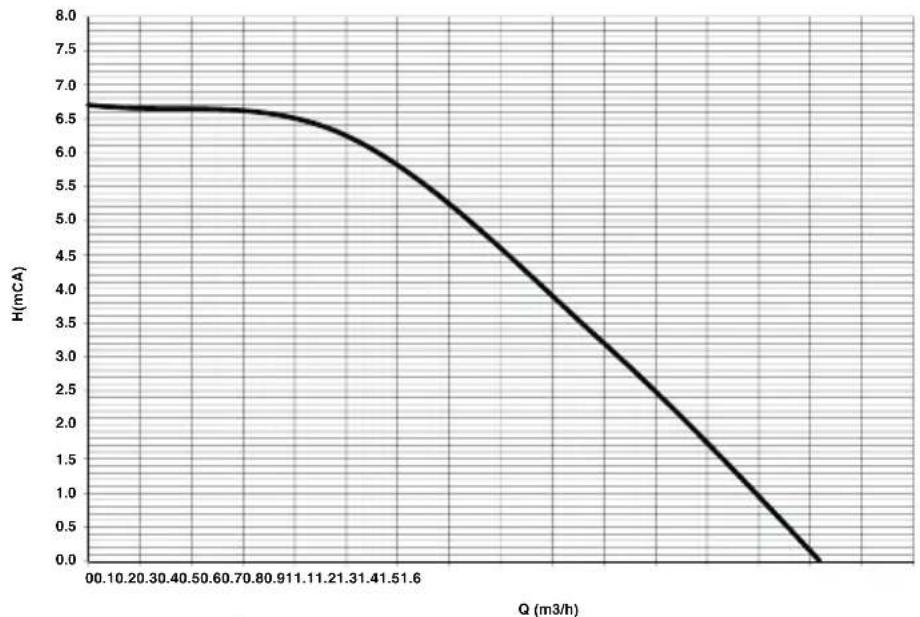

4.5 Diagrame 140
4.6 Schemă electrică (fig. 46)....140

1. Instructiuni de utilizare

1.1 Prezentare

Stimate Client,

BLUEHELIX MAXIMA este un generator termic cu schimbător de căldură din oțel inoxidabil, cu prepararea apei calde menajere integrată, cu preamestec și condensare, cu randament ridicat și emisii reduse, care funcționează cu gaz natural sau GPL și este dotat cu sistem de control cu microprocesor.

Aparatul este prevăzut cu cameră etanșă și este adecvat pentru instalarea la interior sau la exterior într-un loc parțial protejat (conform EN 15502), cu temperaturi până la -5°C (-15°C cu kit antiînghet opțional).

1.2 Panoul de comandă

fig. 1-

1. Meniul utilizatorului
2. Starea conexiunii
3. Starea presiunii
4. Presiune instalatie
5. Activare/dezactivare mod ECO
6. Data și ora
7. Flacără prezentă în modul Apă caldă menajeră
8. Flacără prezentă în modul încălzire
9. Temperatură apă caldă menajeră
10. Temperatură încălzire
11. Mărire temperatură apă caldă menajeră
12. Mărire temperatură încălzire
13. Reducere temperatură apă caldă menajeră
14. Reducere temperatură încălzire
15. Selectare pornit/oprit centrală
16. Selectare pornit/oprit încălzire
    17.Help

Tabel cu starea flăcării

A flacăra nu este prezentă
B centrală pornită
C centrală blocat ă din cauza lipsei aprinderii
D calibrare în curs

1.3 Racordarea la rețeaua electrică, pornirea și oprirea

Centrala nu e alimentată cu energie electrică

Pe perioada întreruperilor de lungă durată în timpul iernii, pentru a evita defectiunile cauzate de îngheț, se recomandă să evacuați toată apa din centrală.

Centrala este alimentată cu energie electrică

Alimentați cu energie electrică centrala.

• În timpul primelor 5 secunde, pe afișaj apare un ecran care indică în partea de jos versiunile de firmware ale cartelei electronice.
• În următoarele 300 de secunde, pe ecran se afișează progresul ciclului de evacuare a aerului din instalația de încălzire.
• La terminarea procesului de purjare, verificați dacă robinetul de gaz din amonte de centrală este deschis.

Pentru a evita ciclul de purjare a aerului în timpul pornirii centralei, țineți apăsat mesajul „BLUEHELIX MAXIMA” (aproximativ 10 secunde) până când apare ecranul principal.

Activarea modurilor de functionare ale centralei

Încălzirea poate fi activată sau dezactivată cu ajutorul butonului ON/OFF (Pornire/oprire) (16 din fig. 1). Când ambele sunt dezactivate (15 și 16 din fig. 1) centrala este oprită, dar este în continuare alimentată cu energie electrică.

Când modul încălzire este dezactivat, funcția „antigel” rămâne oricum activă.

Dacă întrerupeți alimentarea cu energie electrică și/sau cu gaz a aparatului, sistemul antiîngheț nu mai funcționează. Pe perioada întreruperilor de lungă durată în timpul iernii, pentru a evita defectiunile cauzate de îngheț, se recomandă să evacuați toată apa din centrală, atât apa menajeră cât și cea din instalație; sau să evacuați numai apa menajeră și să introduceți lichidul antigel corespunzător în instalația de încălzire, conform instrucțiunilor din sez. 2.3.

1.4 Reglările

Activarea/dezactivarea functionării în modul Apă caldă menajeră

Atingând comanda “B” (fig. 2 și fig. 3) puteți să activați (ON) sau să dezactivați (OFF) funcționarea în modul Apă caldă menajeră. Dezactivarea funcționării în modul Apă caldă menajeră dezactivează, în mod automat, și funcționarea în modul Încălzire.

fig. 2- Functia „Apă caldă menajeră” activă

fig. 3- Functia „Apă caldă menajeră” inactivă

Activarea/dezactivarea functionării în modul încălzire

Atingând comanda “A” (fig. 4 și fig. 5) este posibil să activați (ON) sau să dezactivați (OFF) funcționarea în modul Încălzire.

fig. 4- Functia „Încălzire” activă

fig. 5- Functia „Încălzire” inactivă

Reqlarea temperaturii în circuitul de apă menajeră

Cu ajutorul pictogramelor pentru Apă caldă menajeră (det. 11 și 13 - fig. 6), modificati temperatura de la un minim de 35°C la un maxim de 55°C.

Dacă cererile sunt reduse și/sau temperatura de intrare a apei menajere este ridicată, temperatura de ieșire a apei calde menajere ar putea fi diferită față de temperatura setată.

Reglarea temperaturii în circuitul de încălzire

Cu ajutorul butoanelor pentru încălzire (det. 12 și 14 - fig. 7), modificati temperatura de la un minim de 20°C la un maxim de 80°C.

fig. 7- Reglarea încălzirii

Reglarea temperaturii ambiante cu cronocomanda

Pe cât posibil, efectuați toate setările utilizând dispozitivul de reglare a temperaturii ambiante. În ceea ce privește utilizarea cronocomenzii, consultați manualul de utilizare respectiv.

Modul ECO

Modul ECO permite reducerea consumului de energie, dar temperatura apei calde menajere ar putea fi atinsă în mai mult timp.

Cu funcția ECO dezactivată, apa din interiorul centralei este menținută la o temperatură constantă, asigurând disponibilitatea imediată a apei calde la deschiderea robinetului.

Resetarea presiunii din instalatia hidraulică

Centrala dispune de mai multe moduri de resetare a presiunii din instalația hidraulică. Manual, întotdeauna disponibil, sau semiautomat sau automat, în funcție de valoarea parametrului P62.

Ecranul „Controlul presiunii”

Pentru a accesa ecranul de control a presiunii, este suficient să atingeți valoarea pentru presiune (det. 4 - fig. 1) de pe ecranul principal.

Descrierea ecranului „Controlul presiunii”

fig. 8- Controlul presiunii

Legendă fig. 8

1 Revenire la ecranul principal
2 Indicatorul stării presiunii (consultați tabelul anexat)
3 Zona pentru presiunea de funcționare a centralei
4 Zona pentru presiune prea ridicată (centrală blocată)
5 Indicator pentru presiunea curentă
6 Valoarea curentă a presiunii
7 Zona pentru presiune prea scăzută, funcționarea centralei este dezactivată
8 Buton de resetare a presiunii (activat în modul semiautomat)
9 Indicator pentru presiunea nominală

Pictogramă Cod anomalie Descriere
Culoare ROŞIE	F40	Presiune prea ridicată pen-tru funcționarea centralei
Culoare GALBENĂ	F21	Presiune ridicată în com-parație cu valoarea nominalăCentrala funcționează la o putere limitată
Culoare VERDE	NICIUNUL	Presiune la valoarea nomi-nală
Culoare GALBENĂ	F20	Presiune scăzută în com-parație cu valoarea nominalăCentrala continuă să funcționeze normal
Culoare ROŞIE	F37	Presiune prea scăzută pentru funcționarea centralei

Resetarea manuală a presiunii din instalația hidraulică

Presiunea de umplere a instalației reci, indicată de hidrometrul centralei (det. 2 - fig. 9), trebuie să fie de aproximativ 1,0 bar. Dacă presiunea din instalație coboară la valori inferioare celei minime, centrala se oprește. Extrageți butonul de umplere (det. 1 - fig. 9) și rotiți-l în sens antiorar pentru a o readuce la valoarea inițială. Închideți întotdeauna la terminarea operației.

După restabilirea presiunii din instalatie, centrala va activa ciclul de evacuare a aerului, de 300 secunde, identificat pe afişaj cu succesiunea corespunzătoare de ecrane.

Pentru a evita blocarea centralei, se recomandă să verificați periodic, cu instalația re-

ce, presiunea citită pe manometru. În caz că presiunea este mai mică de 0,8 bar, se recomandă să o restabiliți.

Resetarea semiautomată a presiunii din instalatie (P62 = 0)

În caz de presiune scăzută a apei (indicată de simbolul ↓), accesăți ecranul de control al presiunii (fig. 8) și apăsați tasta „RESETARE”.

În acest mod se activează supapa de umplere, până când presiunea revine la valoarea nominală (P57) +0,4 bari.

Dacă presiunea nominală nu este atinsă într-un interval de timp-limită (4 min), se generează un blocaj (A23).

Resetarea automată a presiunii din instalatie (P62 = 1)

În cazul în care centrala detectează o presiune prea scăzută în instalație, supapa de umplere se activează automat, până la atingerea valorii nominale (P57) +0,4 bari.

Dacă presiunea nominală nu este atinsă într-un interval de timp-limită (4 min) se generează un blocaj (A23).

Golirea instalatiei

Colierul robinetului de golire este poziționat sub supapa de siguranță situată în interiorul centralei.

Pentru a goli instalația, rotiți colierul (det. 1 - fig. 10) în sens antiorar, pentru a deschide robinetul. Evitați să folositi orice fel de unelte și folositi numai măinile.

Pentru a goli doar apa din centrală, închideți preventiv supapele de izolare dintre instalatie și centrală, înainte de a acționa asupra colierului.

fig. 10- Supapă de siguranță cu robinete de golire

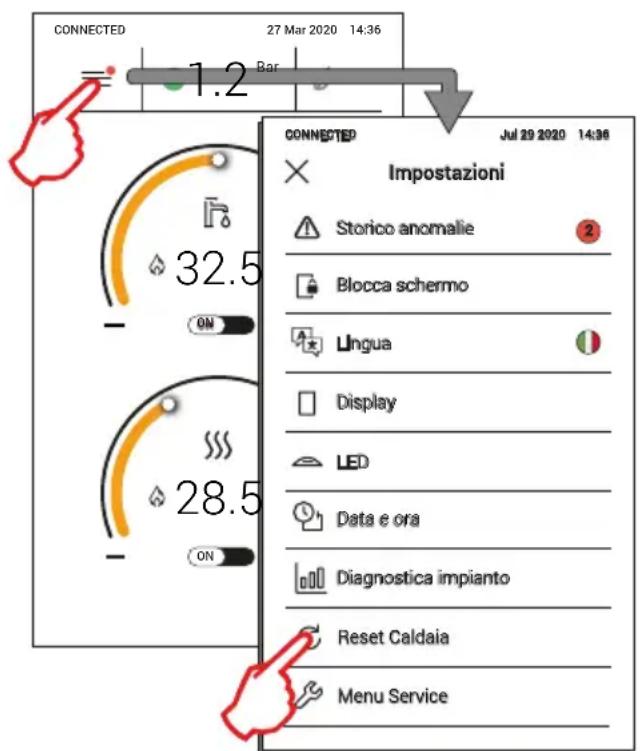

Meniul Impostazioni (Setări)

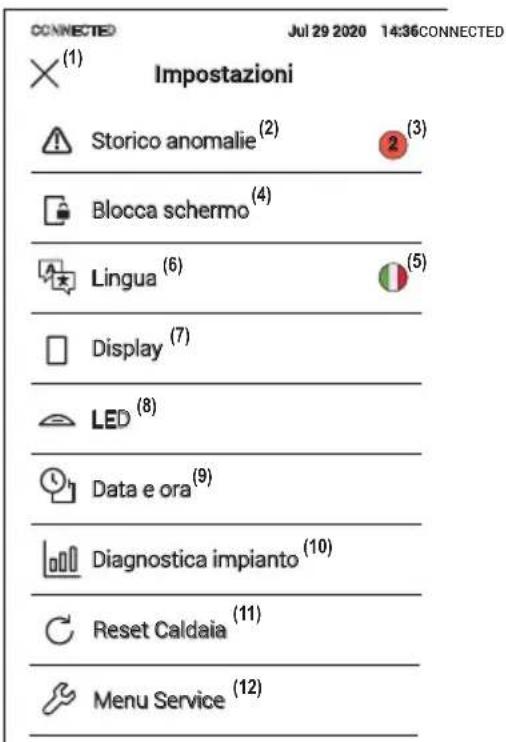

fig. 11- Meniul Impostazioni (Setări)

1 Revenire la ecranul principal
2 Cronologia anomaliilor
3 Numărul de anomalii care nu au fost citite de la ultimul acces la cronologie
4 Activează blocarea ecranului pentru curățarea acestuia
5 Limba utilizată
6 Selectarea limbii
7 Gestionarea comportamentului afișajului
8 Gestionarea comportamentului leduri- lor
9 Reglarea datei și a orei
10 Informații despre sonde și senzori
11 Resetarea centralei
12 Meniul pentru instalator

2. Instalarea

2.1 Dispozitii generale

INSTALAREA CENTRALEI TREBUIE EFECTUATĂ NUMAI DE PERSONAL SPECIALIZAT ȘI CU CALIFICARE RECUNOSCUTĂ, RESPECTÂNDU-SE TOATE INSTRUCTIUNILE MENTIONATE ÎN PREZENTUL MANUAL TEHNIC, DISPOZITIILE LEGALE ÎN VIGOARE, CERINȚELE NORMELOR NAȚIONALE ȘI LOCALE ȘI CONFORM REGULILOR DE BUNĂ FUNCTIONARE TEHNICĂ.

2.2 Locul de instalare

Circuitul de combustie al aparatului este etanş față de mediul de instalare și, prin urmare, aparatul poate fi instalat în orice încăpere, în afară de garaje personale sau industriale. Cu toate acestea, mediul de instalare trebuie să fie suficient de ventilat, pentru a evita crea-rea condițiilor de pericol, în caz că se produc totuși mici pierderi de gaz. În caz contrar, poate exista riscul de asfixie și de intoxicare sau se pot produce explozii și incendii. Această normă de siguranță este impusă de Directiva CEE nr. 2009/142 pentru toate aparatele care utilizează gaz, chiar și pentru cele cu așa-numita "cameră etanșă".

Aparatul este adecvat pentru funcționarea într-un loc parțial protejat, cu o temperatură minimă de -5°C. Dacă este dotat cu kitul antiîngheț corespunzător, poate fi utilizat la o temperatură minimă de până la -15°C. Centrala trebuie să fie instalată într-un loc adăpostit, de exemplu sub streașina unui acoperiş, în interiorul unui balcon sau într-o nișă ferită.

În locul de instalare nu trebuie să existe praf, obiecte sau materiale inflamabile sau gaze corozive. Centrala este proiectată pentru instalarea suspendată pe perete și este dotată în serie cu un cadru de fixare. Fixarea pe perete trebuie să garanteze o susținere stabilă și eficientă a generatorului.

Dacă aparatul este inclus într-un corp de mobilier sau este montat lângă piese de mobilier, trebuie asigurat spațiul necesar pentru demontarea carcasei și pentru desfășurarea activităților normale de întreținere.

2.3 Racordurile hidraulice

Măsuri de precautie

Orificiul de evacuare al supapei de siguranță trebuie ra-cordat la o pâlnie sau la un tub de colectare, pentru a evita scurgerea apei pe jos în caz de suprapresiune în circuitul de încălzire. În caz contrar, dacă supapa de evacuare in-tervine, inundând încăperea, producătorul centralei nu va putea fi considerat răspunzător.

Înainte de instalare, efectuați o spălare corectă a tuturor tevilor instalației, pentru a îndepărta reziduurile sau impu-

ritățile care ar putea compromite buna funcționare a aparatului.

În cazul înlocuirii generatoarelor în instalații existente, instalația trebuie să fie golită complet și trebuie curățată în mod corespunzător de nămol și de impurități. În acest scop utilizați numai produse corespunzătoare, garantate pentru instalațiile termice (vezi paragraful următor), care să nu deterioreze metalele, materialele plastice și cauciu-cul. Producătorul nu răspunde de eventualele pagube cauzate generatorului de lipsa filtrului ori de curățarea necorespunzătoare a instalației.

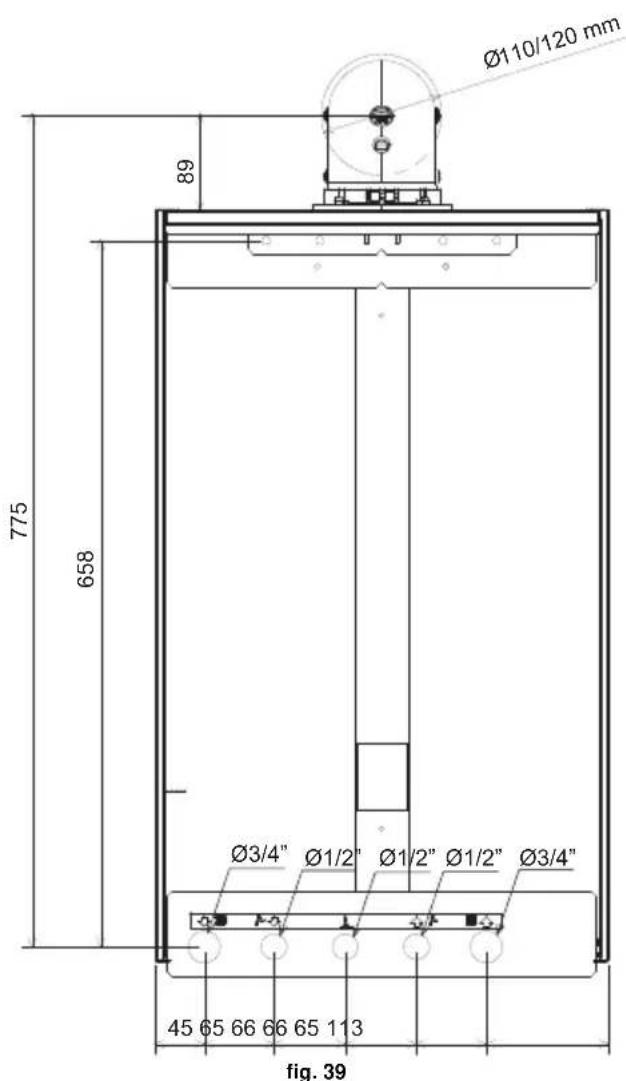

Efectuați conexiunile la racordurile corespunzătoare (vezi fig. 38, fig. 39 și fig. 40) și simbolurilor indicate pe aparat.

Sistem antiînghet, lichide antiînghet, aditivi și inhibitori

Dacă e necesar, este permisă utilizarea de lichide antigel, aditivi și inbitori, numai dacă producătorul lichidelor sau al aditivilor respectivi oferă o garanție care să asigure că produsele sale sunt corespunzătoare și nu provoacă defectarea schimbătorului de căldură al centralei sau a altor componente și/sau materiale din centrală și din instalație. Este interzisă utilizarea lichidelor antigel, a aditivilor și a inhibitorilor generali, care nu sunt adecvați pentru utilizarea în instalațiile termice și care nu sunt compatibili cu materialele din centrală și din instalație.

Caracteristicile apei din instalatie

Centralele BLUEHELIX MAXIMA sunt adecvate pentru instalarea în sisteme de încălzire cu un aflux de oxigen nesemnificativ (cf. sistemele "cazul l" norma EN14868). În sistemele cu aflux de oxigen continuu (de ex. instalații în pardoseală fără țevi antidifuzie sau cu vas de expansiune deschis) sau intermitent (sub 20% din conținutul de apă din instalație) trebuie să fie prevăzut un separator fizic (de ex. un schimbător de căldură cu plăci).

Apa din interiorul unei instalații de încălzire trebuie să respecte legile și reglementările în vigoare, trebuie să corespundă caracteristicilor indicate de norma UNI 8065 și trebuie să se respecte prevederile normei EN14868 (protecția materialelor metalice împotriva coroziunii).

Apa de umplere (prima umplere și completările successive) trebuie să fie limpede, cu o duritate sub 15°F, și trebuie tratată cu substanțe de tratare care să fie adecvate pentru a împiedica producerea de depuneri, de fenomene de coroziune și care să nu fie agressive cu metalele și cu materialele plastice, să nu dezvolte gaze și, în instalațiile la temperatură joasă, să împiedice proliferarea maselor bacteriene sau microbiene.

Apa din instalație trebuie să fie verificată periodic (cel puțin de două ori pe an, în timpul sezonului de utilizare a instalației, conform prevederilor din UNI8065) și trebuie să aibă: un aspect cât mai limpede posibil, o duritate mai mică de 15°F pentru instalații noi sau de 20°F pentru instalații existente, un pH mai mare de 7 și mai mic de 8,5, un conținut de fier (Fe) mai mic de 0,5 mg/l, un conținut de cupru (Cu) mai mic de 0,1 mg/l, un conținut de cloruri mai mic de 50 mg/l, o conductibilitate electrică mai mică de 200 µs/cm și trebuie să conțină produse chimice de tratare cu o concentrație suficientă pentru a proteja instalația cel puțin un an. În instalațiile la temperatură joasă nu trebuie să fie prezente încărcături bacteriene sau microbiene.

Produsele de tratare, aditivii, inhibitorii și lichidele antigel trebuie să fie declarate de către producător ca fiind adecvate pentru utilizarea în instalații de încălzire și că nu produc deteriorarea schimbătorului de căldură al centralei sau a altor componente și/sau materiale din componenta centralei și a instalației.

Produsele chimice de tratare trebuie să asigure o dezoxigenare completă a apei, trebuie să conțină substanțe protectoare specifice pentru metalele galbene (cuprul și aliajele sale), substanțe care să împiedice depunerile de calcar, stabilizatori de pH neutru și, în instalațiile la temperatură joasă, produse biocide specifice pentru utilizarea în instalațiile de încălzire.

Produse chimice de tratare recomandate:

SENTINEL X100 și SENTINEL X200

FERNOX F1 și FERNOX F3

Aparatul este dotat cu un sistem antiîngheț care activează centrala în modul încălzire când temperatura apei din turul instalației scade sub 6 °C. Dispozitivul nu este activ dacă se întrerupe alimentarea electrică și/sau cu gaz a aparatului. Dacă este necesar, utilizați pentru protecția instalației un lichid antigel adecvat, care să corespundă cerințelor prezentate mai sus și prevăzute de norma UNI 8065.

În prezența unor tratamente fizico-chimice adecvate ale apei, atât ale celei din instalație, cât și ale celei de alimentare, și a unor controale corespunzătoare frecvente care să asigure parametrii necesari, exclusiv pentru aplicații de proces industrial, este permis să se instaleze produsul în instalații cu vas deschis, cu o înălțime hidrostatică a vasului care să garanteze respectarea presiunii minime de funcționare indicată în specificațiile tehnice ale produsului.

Prezența depunerilor pe suprafețele de schimb de căldură ale centralei din cauza nerespectării indicatiilor de mai sus va duce la nerecunoașterea garanției.

Kit antiinghet pentru instalarea la exterior (optional - 013022X0)

În caz de instalare la exterior, într-un loc parțial protejat, pentru temperaturi mai mici de -5°C și până la -15°C, centrala trebuie să fie dotată cu kitul antiîngheț corespunzător. Pentru montarea corectă, consultați instrucțiunile din interiorul kitului.

2.4 Racordarea la gaz

Înainte de a efectua racordarea, verificați ca aparatul să fie prevăzut pentru funcționarea cu tipul de combustibil disponibil.

Branşarea la gaz trebuie să fie efectuată la racordul corespunzător (vezi fig. 38) în conformitate cu normele în vigoare, cu o țeavă metalică rigidă, sau la perete cu o țeavă flexibilă continuă din oțel inox, interpunând un robinet de gaz între instalație și centrală. Verificați ca toate racordurile de gaz să fie etanșe. În caz contrar, poate exista riscul de incendiu, explozie sau asfixie.

2.5 Conexiunile electrice

AVERTIZĂRI

ÎNAINTE DE ORICE OPERATIE CARE PREVEDE ÎNLĂTURAREA CARCASEI, DEĆONECTAȚI CENTRALA DE LA REȚEAUA ELECTRICĂ DE LA ÎNTRE-RUPĂTORUL GÉNERAL.

NU ATINGEȚI ÎN NICIUN CAZ COMPONENTELE ELECTRICE SAU CONTACTELE CÂND ÎNTRE-RUPĂTORUL GENERAL ESTE CUPLAT! EXISTĂ PERICOLUL DE ELECTROCUTARE, CU RISCUL DE RĂNIRE SAU DECES!

Aparatul trebuie să fie racordat la o instalație eficientă de împământare, realizată în conformitate cu normele de siguranță în vigoare. Solicitați personalului calificat profesional să verifice eficiența și compatibilitatea instalației de împământare, producătorul nefiind responsabil pentru eventualele pagube cauzate de neefectuarea împămânțării instalației.

Centrala este precablată și este dotată cu cablu de racordare la linia electrică de tip tripolar, fără stecher. Conexiunile la rețea trebuie efectuate cu un racord fix și trebuie să fie dotate cu un întrerupător bipolar ale cărui contacte să aibă o deschidere de cel puțin 3 mm, interpunând siguranțe de max. 3A între centrală și rețea. Este important să respectați polaritățile (LINIE: cablu maro / NUL: cablu albastru / ÎMPĂMÂNTARE: cablu galben-verde) pentru co-nexiunile la rețeaua electrică.

Cablul de alimentare al aparatului NU TREBUIE SĂ FIE ÎNLOCUIT DE UTILIZATOR. În cazul deteriorării cablului, opriți aparatul, iar pentru înlocuirea acestuia adresați-vă exclusiv personalului calificat profesional. În caz de înlocuire, utilizați numai cabluri “HAR H05VV-F” 3x0,75 mm2 cu un diametru exterior maxim de 8 mm.

Termostatul de cameră

ATENTIE: TERMOSTATUL DE CAMERĂ TREBUIE SĂ AIBĂ CONTACTELE CURATE. DACĂ SE CONECTE-AZĂ 230 V LA BORNELE TERMOSTATULUI DE CAMERĂ, SE DETERIOREAZĂ IREMEDIABIL CARTELA ELECTRONICĂ.

La racordarea unei cronocomenzi sau a unui timer, evitați să alimentați aceste dispozitive de la contactele lor de în-

trerupere. Alimentarea acestora trebuie să se realizeze prin intermediul unui racord direct, de la rețea, sau prin baterii, în funcție de tipul de dispozitiv.

Accesul la panoul de borne electric

Pentru a avea acces la panoul de borne, urmati instrucțiunile descrise mai jos (fig. 12 e fig. 13). Dispunerea bornelor pentru diferitele conexiuni este indicată și în schema electrică din fig. 46.

Bornele trebuie să aibă contactele curate (nu 230 V).

Configuratia intrării auxiliare a panoului de borne

Tabel 1- Setările intrării auxiliare

Configurarea DHW Parametrul b06
b01 = RRT	b06 = 0	Când contactul este deschis, se dezactivează apa caldă menajeră, când este închis se reactivează.
	b06 = 1	Când contactul este deschis, se dezactivează încălzirea și se afișează F50. Când contactul este închis, se activează încălzirea.
	b06 = 2	Contactul funcționează ca un termostat de cameră.
	b06 = 3	Când contactul este deschis, se afișează F51 și centrala continuă să funcționeze. Este utilizat ca alarmă.
	b06 = 4	Contactul funcționează ca un termostat limitator, dacă este deschis se afișează F53 și se închide cererea.

2.6 Conducte de evacuare gaze arse

CENTRALELE TREBUIE SĂ FIE INSTALATE ÎN ÎN-CĂPERI CARE CORESPUND CERINȚELOR DE VENTILATIE FUNDAMENTALE. ÎN CAZ CONTRAR EXISTĂ PERICOLUL DE ASFIXIERE SAU DE INTOXICARE. CITIȚI INSTRUCTIUNILE DE INSTALARE ȘI DE ÎN-TRETINERE ÎNAÎNTE DE A INSTALA APARATUL. RESPECTAȚI, DE ASEMENEA, INSTRUCTIUNILE DE PROIECTARE. ÎN CAZ CĂ ÎN INTERIORUL CONDUCTELOR DE EVA-CUARE A GAZELOR ARSE EXISTĂ PRESIUNI MAI MARI DE 200 Pa, ESTE OBLIGATORIU SĂ SE UTILIZE-ZE HORNURI DIN CLASA „H1”.

Măsuri de precautie

Aparatul este de “tipul C” cu cameră etanșă și tiraj forțat, conductele de admisie aer și de evacuare a gazelor arse trebuie să fie racordate la unul dintre sistemele de evacuare/admisie indicate în continuare. Înainte de a trece la instalare verificați și respectați cu strictețe prevederile respective. Respectați, de asemenea, dispozițiile referitoare la poziționarea terminalelor pe perete și/sau acoperiș și distanțele minime față de ferestre, pereți, deschideri de aerisire etc.

Instalare de tip C10

În cazul coşurilor de fum sub presiune într-un horn colectiv, înainte de a efectua instalarea și în-treținerea ulterioară, închideți conducta de evacuare a gazelor arse provenite de la horn. ÎN CAZ CONTRAR EXISTĂ PERICOLUL DE ASFIXIERE DIN CAUZA SCURGERII PRODUŞILOR DE COMBUSTIE ÎN ÎNCĂPEREA ÎN CARE SE AFLĂ CENTRALA.

Instalarea centralei conform tipologiei C10 trebuie să fie efectuată de personal specializat, făcând calculele prevăzute de normele în vigoare și respectând presiunea pozitivă maximă a hornului și a centralei.

Racordarea cu tuburi coaxiale


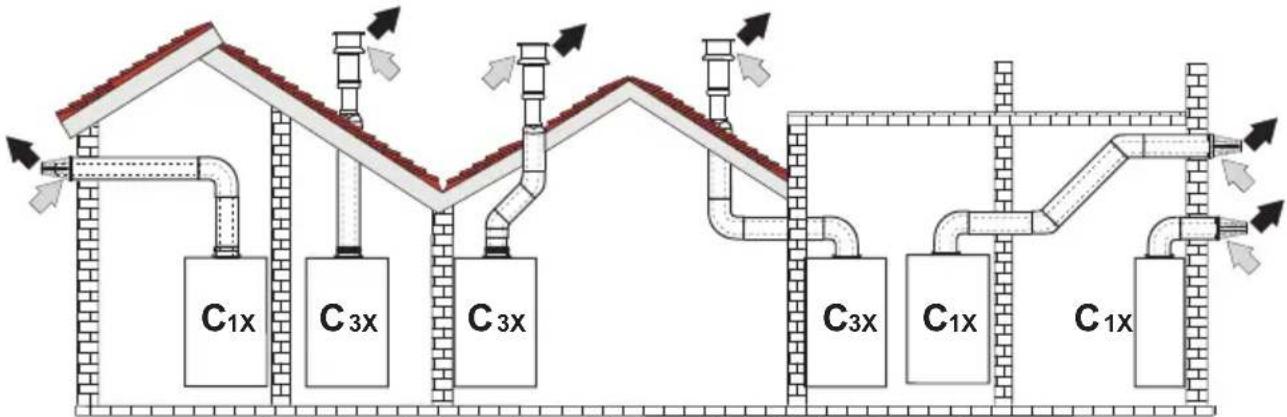

fig. 14 - Exemple de racordare cu tuburi coaxiale ( = Aer / = Gaze arse)

Pentru conectarea coaxială, montați pe aparat unul dintre următoarele accesorii de pornire. Pentru cotele pentru efectuarea orificiilor în perete, consultați figurile fig. 39, fig. 40 și fig. 41. Este necesar ca eventualele portiuni orizontale ale conductelor de evacuare a gazelor arse să aibă o ușoară înclinare către centrală, pentru a evita ca eventualul condens să se scurgă spre exterior și să picure.

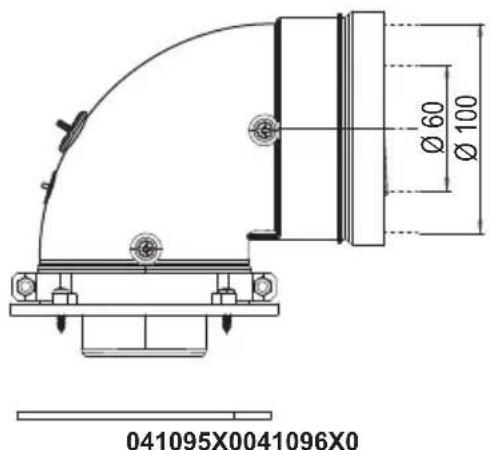

fig. 15- Accesorii de pornire pentru conducte coaxiale

Tabel 2- Lungime maximă conducte coaxiale

	Coaxial 60/100 Coaxial 80/125
Lungime maximă permisă (orizontală)	7 m	20 m
Lungime maximă permisă (verticală)	8 m
Factor de reducere cot 90° 1 m 0,5 m
Factor de reducere cot 45° 0,5 m 0.25 m

Racordarea cu tuburi separate

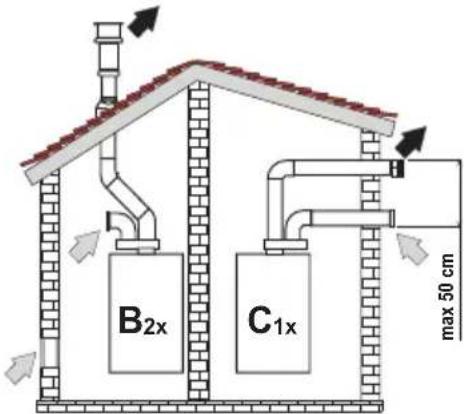

fig. 16- Exemple de racordare cu tuburi separate ( = Aer / = Gate arse)

Tabel 3 - Tipologie

Tip Descriere
C1X	Admisie și evacuare orizontală, pe perete. Terminalele de intrare/ieșire trebuie să fie concentrice sau să fie suficient de apro-piate, încât să fie supuse unor condiții de vânt similare (distanță de maxim 50 cm)
C3X	Admisie și evacuare verticală, pe acoperiș. Terminale de intrare/ieșire ca pentru C12
C5X	Admisie și evacuare separate, pe perete sau pe acoperiș, dar în orice caz în zone cu presiuni diferite. Evacuarea și admisia nu trebuie să fie poziționate pe pereți situați față în față
C6X	Admisie și evacuare cu conducte certificate separat (EN 1856/1)
B2X	Admisie din încăperea de instalare și evacuare pe perete sau pe acoperișIMPORTANT - ÎNCĂPEREA TREBUIE SĂ FIE DOTATĂ CU O AERISIRE ADECVATĂ

Pentru racordarea conductelor separate montați pe aparat următorul accesoriu de pornire:

fig. 17- Accesoriu de pornire pentru conducte separate

Înainte de a trece la instalare, verificați să nu fie depășită lungimea maximă permisă, cu ajutorul unui calcul simplu:

1. Stabiliti complet schema sistemului cu coşuri duble, inclusiv accesoriiile și terminalele de ieşire.
2. Consultați tabel 5 și identificati pierderile în m_eq (metri echivalenți) ale fiecărui component, în funcție de poziția de instalare.
3. Verificați ca suma totală a pierderilor să fie inferioară sau egală cu lungimea maximă permisă în tabel 4.

Tabel 4- Lungime maximă conducte separate

Lungime maximă permisă

BLUEHELIX MAXIMA 24C80 m_eq

BLUEHELIX MAXIMA 28C e BLUEHELIX MAXIMA 34C70 m_eq

Tabel 5- Accesorii

				Pierderi în m_eq
				Aspirare aer	Evacuare gaze arse
					Vertical Orizontal
∅ 80	TUB 1	m M/F 041104X0 1,0 1,6 2,0
	COT 4	5° M/F 041103X0 1,2 1,8
		90° M/F 041102X0 1,5 2,0
	TRONSON	cu priză test	1KWMA70W	0,3	0,3
	TERMINAL	aer la perete 1KWMA85A 2,0 -
		gaze arse la perete cu antivânt	1KWMA86A	- 5,0
	HORN	Aer/gaze arse dublu 80/80	010027X0	-	12,0
		Numai ieșire gaze arse R80	010026X0 + 1KWMA86U	-	4,0
∅ 60	TUB 1	m M/F 1KWMA89W		6.0
	COT 9	0° M/F 1KWMA88W		4.5
	REDUCTIE	80/60	041050X0		5.0
	TERMINAL	gaze arse la perete cu antivânt	1KWMA90A		7.0
∅ 50	TUB 1	m M/F 041086X0		12
	COT 9	0° M/F 041085X0		9
	REDUCTIE	80/50	041087X0		10
		ATENTIE: TINETI CONT DE PIERDERILE RIDICATE DE SARCINĂ ALE ACCESORIILOR CU ∅50 ŞI ∅60, UTILIZATI-LE NUMAI DACĂ ESTE NECESAR ŞI MAI ALES ÎN DREPTUL ULTIMEI PORTIUNI A TRASEULUI DE EVACUARE A GAZELOR ARSE.

Utilizarea furtunului flexibil ∅50 și ∅60 (numai pentru tuburi)

În grafic sunt cuprinse accesoriiile de pornire cod 041087X0 pentru ∅50 și cod 041050X0 pentru ∅60.

Se pot utiliza maxim 4 metri de horn ∅80 mm între centrală și trecerea la diametrul redus (∅50 sau ∅60) și maxim 4 metri de horn ∅80 mm pe aspirație (cu lungimea maximă a hornurilor de ∅50 și ∅60).

fig. 18

Pentru a utiliza acest diametru, urmati instrucțiunile de mai jos.

Intrați în meniul SC (urmați instrucțiunile din paragraful “Meniul de control al arderii” on page 123) și aduceți parametrul SC04 la valoarea corespunzătoare lungimii hornului utilizat.

—. —. Pentru mod. BLUEHELIX MAXIMA 24C/ — — — Pentru mod. BLUEHELIX MAXIMA 28C/ — — — Pentru mod. BLUEHELIX MAXIMA 34C

SC04

fig. 19- Grafic pentru alegerea parametrului pentru horn

Racordarea la hornuri colective

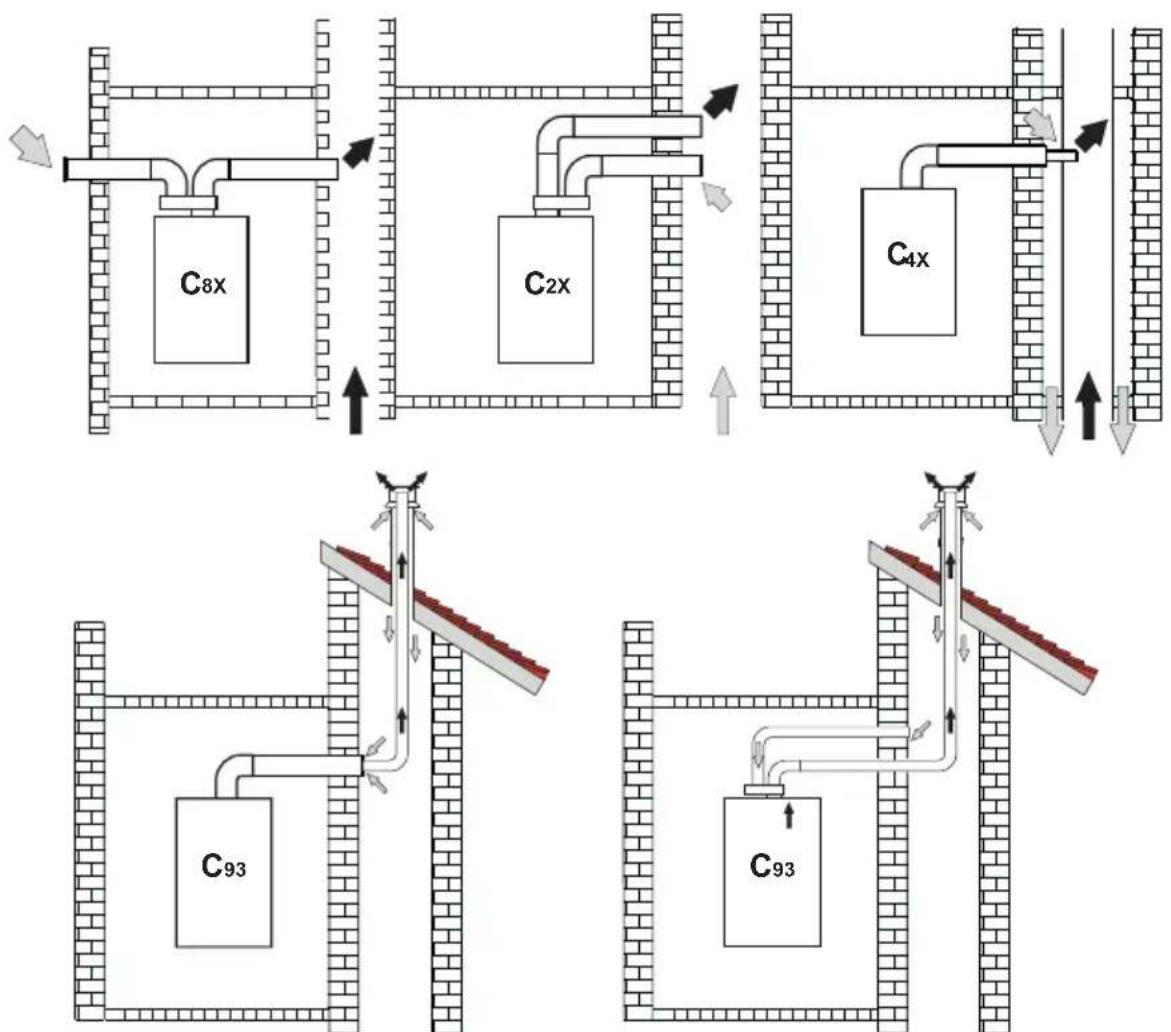

fig. 20- Exemple de racordare la hornuri (= Aer / = Gaze arse)

fig. 21- Exemple de racordare sistemul C10 și C11 (→ = Aer / → = Gaze arse)

Tabel 6- Tipologie

Tip Descriere
C10	Aparat conectat prin propriile sale conducte la un sistem de canale comune cu presiune, realizate în structură
C11 Aparat conectat prin propriile sale conducte la un sistem de canale comune cu presiune
C2X	Aspiratie și evacuare prin horn comun (aspiratie și evacuare prin același horn)
C4X	Aspiratie și evacuare prin hornuri comune separate, dar supuse unor condiții similare în ceea ce privește vântul
C8X	Evacuare prin horn separat sau comun și aspiratie prin perete
B3X	Aspiratie din încăperea de instalare prin conductă concentrică (ce cuprinde evacuarea) și evacuare prin horn comun cu tiraj natural⚠IMPORTANT - ÎNCĂPEREA TREBUIE SĂ FIE DOTATĂ CU VENTILAȚIE ADECVATĂ
C93	Evacuare prin terminal vertical și aspiratie printr-un horn existent

Dacă intenționați să racordați centrala BLUEHELIX MAXIMA la un horn colectiv sau la un coș de fum separat cu tiraj natural, hornul sau coșul de fum trebuie să fie proiectate în mod expres de personal tehnic calificat profesional, în conformitate cu normele în vigoare, și trebuie să fie core-spunzătoare pentru aparate cu cameră etanșă dotate cu ventilator.

NUMAI PENTRU PIATA ITALIANA

În conformitate cu D.M. 37/08 Art. 5 par. 2 lit. f) și lit. g), vă reamintim că instalațiile cu gaz, semineele, hornurile și sistemele de evacuare a gazelor arse cu o capacitate mai mare de 50 kW și, în orice caz, toate hornurile colective ramificate instalate în Italia trebuie să fie proiectate de un Profesionist înscris în registrul profesional corespunzător.

Supapă antirefulare cu clapetă

Centrala BLUEHELIX MAXIMA are în dotarea de serie o supapă antirefulare cu clapetă (sistem antirefulare), prin urmare poate fi conectată, numai dacă funcționează cu gaz G20, la hornuri colective cu presiune pozitivă.

În cazul instalării unei centrale de tip C10, aplicați pe PANOUL FRONTAL, CÂT MAI VIZIBIL, plăcuța adezivă albă corespunzătoare, care se află în punga cu documente din dotarea aparatului.

La terminarea instalării, verificați etanșeitatea circuitului de gaz și de fum.

ÎN CAZ CONTRAR EXISTĂ PERICOLUL DE ASFIXIERE DIN CAUZA SCURGERII GAZELOR DE ARDERE.

2.7 Racordarea evacuării condensului

AVERTIZĂRI

Centrala este dotată cu un sifon intern pentru evacuarea condensului. Montați furtunul flexibil „B” introducându-l prin apăsare. Înainte de punerea în funcțiune, umpleți sifonul cu circa 0,5 l. de apă și racordați tubul flexibil la instalația de scurgere.

Scurgerile de racordare la sistemul de canalizare trebuie să fie rezistente la condensul acid.

Dacă scurgerea pentru condens nu este conectată la sistemul de evacuare a apelor reziduale, trebuie să se instaleze un dispozitiv de neutralizare.

ATENTIE: APARATUL NU TREBUIE SĂ FIE PUS NI-CIODĂTĂ ÎN FUNCTIUNE CU SIFONUL GOL!

ÎN CAZ CONTRAR EXISTĂ PERICOLUL DE ASFIXIERE DIN CAUZA SCURGERII GAZELOR DE ARDERE.

TREBUIE SĂ SE EFECTUEZE RACORDAREA SCURGERII PENTRU CONDENS LA INSTALAȚIA DE CANALIZARE ASTFEL ÎNCÂT LICHIDUL DIN ACEASTA SĂ NU POATĂ ÎNGHEȚA.

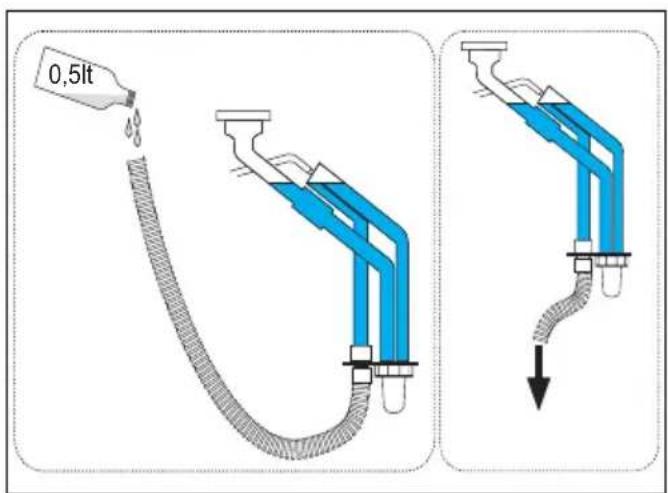

fig. 22- Racordarea evacuării condensului

3. Exploatarea și întreținerea

3.1 Reglările

Transformarea gazului de alimentare

Aparatul poate funcționa cu alimentare pe gaz din familia a II-a sau din a III-a, iar acest lucru este indicat în mod clar pe ambalaj și pe plăcuța cu datele tehnice ale aparatului. Dacă este necesar să se utilizeze aparatul cu un tip de gaz diferit de cel prestabilit, trebuie să procedați după cum urmează:

1. Deconectați alimentarea cu electricitate și închideti gazul.
2. Scoateți panoul frontal (vezi "Deschiderea panoului frontal" pe pagină 126).
3. Rotiți Throttle (fig. 23) în funcție de poziția indicată în tabel 7.
4. Aplicați plăcuța pentru gaz GPL, care se află în punga cu documente, alături de plăcuța cu datele tehnice.

5. Montați la loc panoul frontal și alimentați centrala cu electricitate.

6. Modificați parametrul referitor la tipul de gaz:

7. In tr a ti în meniul utilizatorului

8. Intrați în [Seniul service] și apăsați pe confirmare
9. Introduceți parola „1234” și confirmați [√]
10. Selecta ti [Controlul arderii]
11. selectați parametrul [1/Selectarea tipului de gaz]
    • A p ăsați [OK]
12. Confirmați modificarea parametrului atingând [Confirmare]
13. leşiti din meniul de service atingând pictograma Home
14. Ventilatorul se va activa timp de aproximativ 20 de secunde
15. Deschideti gazul

- Alegeti tipul de gaz corect, în funcție de tabel 7 și apoi selectați, din interiorul meniului, parametrul corespunzător [NG/LPG]

7. ASIGURATI-VĂ CĂ PANOUL FRONTAL ESTE ÎNCHIS, IAR CONDUCTELE DE ASPI-RATIE/EVACUARE GAZE ARSE SUNT ASAMBLATE COMPLET.

Aduceți centrala în modul Încălzire sau Apă caldă menajeră cel puțin 2 minute. În acest interval, centrala efectuează o calibrare, iar simbolul flăcării clipește intermitent pe afişaj. Terminarea calibrării este indicată de simbolul aprins al flăcării pe afişaj.

Continuați cu verificarea valorilor de combustie (vezi paragraful următor).

Tabel 7- Pozitia THROTTLE și setarea parametrului

Familia de gaze	Tipul de gaz	Pozitia Throttle	Parametru
a II-a	G20 - G25 - G27 - G25.1 - G25.3 1	N	G
a II-a	G230	1	LPG
a III-a	G30 - G31	2	LPG

1. Aduceți centrala în modul Încălzire sau Apă caldă menajeră cel puțin 2 minute. În acest interval, dacă simbolul flăcării clipește intermitent pe afișaj, înseamnă că centrala efectuează o calibrare. Așteptați până când simbolul flăcării rămâne aprins permanent (terminarea calibrării).
2. Activati modul TEST (vezi "Activarea modului TEST" pe pagină 119).
3. Cu ajutorul unui analizor de combustie, conectat la elementele prevăzute care se găsesc pe accesoriiile de pornire de deasupra centralei, verificați ca nivelul de CO2 din gazele arse, cu centrala în stare de funcționare la puterea maximă și minimă, să corespundă cu cel prevăzut în următorul tabel.

Cazuri G20 G30/G31 G230
A	Centrală nouă (prima pornire/transformarea sau înlocuirea electrodului)	7,5%-9,9%	9%-11,5%	9%-11,5%
B	Centrală cu cel puțin 500 de ore de funcționare	9%+/-0,8	10%+/-0,8	10%+/-0,8

1. Dacă valorile de ardere nu corespund, efectuați Calibrarea 100% așa cum se arată în paragraful următor.
2. Dacă valorile tot nu corespund, nu activați alte calibrări, deoarece sistemul trebuie să lucreze mai mult timp pentru a reuși să se auto-adapteze.

Calibrarea 100%

IMPORTANT: ÎN TIMPUL PROCEDURII DE CALIBRARE AUTOMATĂ ȘI DE VERIFICARE A VALORII DE CO₂ ESTE NECESAR CA PANOUL FRONTAL AL CENTRALEI SĂ FIE ÎNCHIS, IAR CONDUCTELE DE ASPIRATIE/EVACUARE GAZE ARSE SĂ FIE COMPLET ASAMBLATE.

Calibrare 100% automată

Calibrarea automată se poate produce în anumite circumstanțe, în lipsa unei cereri de apă caldă menajeră sau de încălzire sau după o resetare din cauza unei anomalii, și este indicată pe afişaj de simbolul flăcării care clipește intermitent.

Calibrare 100% manuală

Procedura pentru efectuarea calibrării.

• De preferat, puneti centrala în modul Încălzire sau, ca alternativă, în modul Apă caldă menajeră.
• ln tr a ti în meniul utilizatorului
• Intrați în [Meniul service] și apăsați pe confirmare
• Introduceti parola „1234” și confirmați [√]
• Selectati [Controlul arderii]
• Selectați parametrul [15/Calibrare 100%]
• Introduce ti„1”
  • Apăsați OK pentru a confirma
• Va apărea ecranul principal, cu pictograma flăcării care clipește intermitent până la sfârșitul calibrării.

Încărcarea parametrilor cu "BCC KEY"

Dispozitivul “BCC KEY” permite actualizarea parametrilor de combustie în funcție de tipul de centrală.

Este utilizat în cazul înlocuirii cartelei electronice a unor modele de centrală.

Pentru a utiliza “BCC KEY”, consultați instrucțiunile din kitul.

Activarea modului TEST

• Intrați în [ Meniul service] și apăsați pe confirmare
• Introduceți parola „1234” și confirmați [√]
• Apăsați [Modul Test]. Pe ecran sunt afișate informațiile referitoare la funcționare.
• Atingând [+] și [-] puteți să măriți sau să reduceti puterea arzătorului.
• Așteptați aproximativ 1 minut pentru stabilizarea valorilor

Modul Test rămâne activ atâta timp cât utilizatorul rămâne pe ecranul corespunzător. Se dezactivează automat la ieșirea de pe ecran sau după 20 de minute de inactivitate a utilizatorului.

Reglarea puterii de încălzire

Pentru a regla puterea în circuitul de încălzire, puneți centrala să funcționeze în modul TEST (vezi sez. 3.1). Atingeți tastele [+] sau [-] pentru a mări sau a reduce puterea (minimă = 00 - maximă = 100). Dacă se confirmă cu tasta [Memoriare] înainte să treacă 5 secunde, puterea maximă va rămâne cea pe care tocmai ați reglat-o. leșiți din modul de funcționare TEST (vezi sez. 3.1).

Meniul Service

ACCESUL LA MENIUL SERVICE ŞI MODIFICAREA PARAMETRILOR POT FI EFECTUATE NUMAI DE PERSONAL CALIFICAT.

Accesul la meniul de service se face prin meniul principal al utilizatorului (det. 1, fig. 1).

1. Intrati în meniul principal al utilizatorului
2. Apăsați [Meniu service]
3. Confirmați dorința de a continua, atingând [Confirmare]
4. Utilizați tastatura care apare pe ecran pentru a introduce pinul 1234 și atingeți butonul de confirmare

Descrierea ecranului SERVICE MENÜ

1 Revenire la meniul principal al utilizatorului
2 Informații despre sonde și senzori
3 Lista de parametri transparenti B
4 Lista de parametri transparenti P
5 Lista parametrilor de control ai arderii
6 Lista de parametri ZTP
7 Intrarea în modul test
8 Numărul de anomalii care nu au fost citite de la ultimul acces la cronologie
9 Cronologia anomaliilor
10 Ştergerea cronologiei anomaliilor
11 Revenire la ecranul principal

Diagnosticul instalatiei

Sunt disponibile valorile senzorilor și ale actuatoarelor din centrală.

Notă: Pentru a reveni la Meniul Service, atingeti săgeata din stânga sus de pe ecran

Descriere Interval
Ardere
Putere arzător	00%=Minimă, 100%=Maximă
Starea flăcării 00÷255
Turație ventilator 00÷120
Ore de funcționare 00÷99
Temperatură gaze arse 0÷125 °C
Circuit hidraulic
Tur Circuit de Încălzire 0÷125 °C
Retur Circuit de Încălzire 0÷125 °C
Senzor NTC Apă menajeră (°C)	0÷125 °C
Preluare apă caldă menajeră	00÷99 Lt/min
Viteză pompă modulantă	00÷100%
Presiune apă instalație	00-9.9 bari cu transductor de presiune
Mediu ambiant
Sondă externă	+70 ÷ -30°C

Meniul Parametri transparenti "B"

Prin selectarea unui parametru de pe ecran, vor fi afișate valorile posibile. Dacă valorile afișate nu coincid cu cele indicate în coloana „Range” corespunzătoare, verificați ca parametrul B01 să fie setat corect pe RRT.

Cod	Descriere Interval		Implicit
B01	Selectarea tipului de centrală	RRP (INSTANTANEE CU SCHIMBATOR BITERMIC)RRH (CU SCHIMBĂTOR MONOTERMIC numai ÎNCĂLZIRE inclusiv cu BOILER OPȚIONALRRT (COMBINATĂ, CU SCHIMBĂTOR MONOTERMIC)RRK (CU SCHIMBĂTOR MONOTERMIC cu BOILER)	RRT
B02	Tipul de schimbător de căldură	1 ÷ 4	BLUEHELIX MAXIMA 24C = 1BLUEHELIX MAXIMA 28C = 2BLUEHELIX MAXIMA 34C = 3
B03	Putere maximă absolută încălzire	0 ÷ 100% (Nu modificați valoarea)	BLUEHELIX MAXIMA 24C = 75%BLUEHELIX MAXIMA 28C = 85%BLUEHELIX MAXIMA 34C = 85%
B04	Selectare protecție presiune instalație apă	PresostatTransductor de presiune	Transductor de presiune
B05	NU ESTE IMPLEMENTAT		--
B06	Selectare funcționare contact de intrare variabil	Excludere debitmetruTermostat instalațieAl doilea term. de camerăAvertizare/NotificareTermostat de siguranță	Termostat de cameră secundar
B07	Selectarea funcționării cartelei releu LC32	Supapă de gaz externăAlarmăElectrovalvă umplere instalațieVană cu 3 căi solarăA doua pompă încălzireAlarmă2,Arzător aprinsAntiîngheț activat	Electrovalvă umplere instalație
B08	Ore fără cerere de preparare apă caldă menajeră	0 ÷ 24 de ore (timp pentru dezactivarea temporară a modului Confort fără cerere de apă caldă)	24
B09	Selectarea stării Anoma-lie 20	DezactivatActivat	Activat
Cod Descriere Interval			Implicit
B10 Nu este implementat -			--
B11 Temporizare debitmetru		Dezactivat 1s ÷ 10s (secunde)	Dezactivat
B12 Modulare Delta 0 ÷ 30^/10			0^/10
B13 Nu este implementat -			--
B14	Durată funcționare anti-blocare pompă	0 ÷ 20 secunde	5
B15	Selectare tip de debitme-tru	Debitm. (450 imp/l)Debitm. (700 imp/l)Debitm. (190 imp/l)	Debitm. (190 imp/l)
B16	Frecvență ventilator în stand-by	0 ÷ 100%	0%
B17	NU ESTE IMPLEMENTAT		--
B18	Debit activare modalitate Apă caldă menajeră	0 ÷ 100 Lt/min/10	25
B19	Debit dezactivare modali-tate Apă caldă menajeră	0 ÷ 100 Lt/min/10	20
B20 Selectare material horn		0 = Standard 1 = PVC 2 = CPVC	0
B21	Temperatură maximă horn PVC	60 ÷ 110^	88^
B22	Temperatură maximă horn CPVC	60 ÷ 110^	93^
B23	Temperatură maximă oprire horn Standard	60 ÷ 110^	100^
B24	Temperatură maximă oprire horn PVC	60 ÷ 110^	93^
B25	Temperatură maximă oprire horn CPVC	60 ÷ 110^	98^
B26	Limită de temperatură din tur în curs de calibrare automată	25^ ÷ 55^	30^
B27	Temperatura maximă în timpul calibrării în modul apă caldă menajeră	75^ ÷ 95^	80^
B28	Factor sensibilitate debit-metru	0 ÷ 60 ( 0 = dezactivat )	20
B29	Revenirea la valorile din fabrică	Setați valoarea la 10	-

Note:

1. Parametrii care prezintă mai multe descrieri au o funcționare și/sau un interval de valori care variază în funcție de setarea parametrului indicat în paranteză.
2. Parametrii care prezintă mai multe descrieri sunt resetați la valoarea implicită în cazul în care este modificat parametrul indicat în paranteză.
3. Parametrul "Putere maximă încălzire" poate fi modificat și în modul Test.

Pentru a reveni la meniul Service, atingeti săgeata din stânga sus de pe ecran.

Meniul Parametri transparenti „P”

Prin selectarea unui parametru de pe ecran, vor fi afișate valorile posibile. Dacă valorile afișate nu coincid cu cele indicate în coloana „Range” corespunzătoare, verificați ca parametrul B01 să fie setat corect pe RRT.

Cod	Descriere Interval Implicit
P30	Pantă încălzire	1 ÷ 20°C/minut	4°C/minut
P31	Temperatură minimă setpoint virtual	0= Dezactivat1 ÷ 80°C	0
P32	Interval așteptare încălzire	0 ÷ 10 minute	4
P33	Post-circulație încălzire	0 ÷ 255 minute	15
Cod	Descriere	Interval	Implicit
P34	Funcționare pompă	Putere fixă la cererePutere fixă continuăPutere adaptivă la cererePutere adaptivă continuă	Putere adaptivă la cerere
P35	Viteză minimă pompă modulantă	30 ÷ 100% 30%
P36	Viteză de pornire pompă modulantă	90 ÷ 100% 90%
P37	Viteză maximă pompă modulantă	90 ÷ 100% 100%
P38	Temperatură stingere pompă în timpul post-cir-culației	0 ÷ 100°C 55°C
P39	Temperatură histerezis por-nire pompă în timpul post-circulației	0 ÷ 100°C 25°C
P40	Setpoint maxim utilizator pentru încălzire	20 ÷ 90°C 80°C
P41	Putere maximă încălzire	0 ÷ 100%	80%
P42	Stingere arzător în circuitul de apă caldă menajeră	FixÎn funcție de setpointSolar	Fix
P43	Temperatură activare Con-fort	0 ÷ 80°C 40°C
P44	Histerezis dezactivare Con-fort	0 ÷ 20°C 20°C
P45	Interval așteptare apă caldă menajeră	30 ÷ 255 secunde 120
P46	Temperatură max. utilizator apă menajeră	40 ÷ 70°C 55°C
P47	Post-circulație pompă apă menajeră	0 ÷ 255 secunde 30
P48	Putere maximă apă menajeră	0 ÷ 100%	BLUEHELIX MAXIMA 24C = 86%BLUEHELIX MAXIMA 28C = 100%BLUEHELIX MAXIMA 34C = 100%
P49	Nu este implementat -- --
P50	Nu este implementat -- --
P51	Temperatură oprire Solar	0 ÷ 100°C	10°C
P52	Temperatură pornire Solar	0 ÷ 100°C	10°C
P53	Interval așteptare Solar	0 ÷ 255 secunde	10
P54	Temperatură de reglare delta T încălzire	0 ÷ 60°C 18°C
P55	Temperatură protectție schimbător de căldură pri-mar	0 ÷ 150°C 43°C
P56	Valoare minimă presiune instalație	0 ÷ 8 bari/10	4 bar/10
P57	Valoare nominală presiune instalație	5 ÷ 20 bari/10	7 bar/10
P58	Intervenție protectție schim-bător de căldură (b01=3)	0 = Fără F431 ÷ 15 = 1 ÷ 15°C/secundă	10°C/secundă
P59	Histerezis încălzire după aprindere	6 ÷ 30°C 10°C
P60	Timer histerezis încălzire după aprindere	60 ÷ 180 secunde 60
P61	Dezactivare pompă cu OpenTherm	0 ÷ 1	0
P62	Mod umplere instalație	ManualAutomat	Manual

Note:

1. Parametrii care prezintă mai multe descrieri au o funcționare și/sau un interval de valori care variază în funcție de setarea parametrului indicat în paranteză.

2. Parametrii care prezintă mai multe descrieri sunt resetați la valoarea implicită în cazul în care este modificat parametrul indicat în paranteză.

3. Parametrul "Putere maximă încălzire" poate fi modificat și în modul Test.

Pentru a reveni la meniul Service, este suficient să atingeți pictograma „săgeată ←” din colțul din stânga sus al ecranului.

Meniul de control al arderii

ACCESUL LA MENIU ŞI MODIFICAREA PARAMETRILOR RESPECTIVI POT FI EFECTUATE NUMAI DE PERSONAL CALIFICAT.

Cod	Descriere	Descrierea funcțiilor	Interval	Implicit
Sc01 Selectarea tipului de gaz		Permite schimbarea tipului de gaz. Vezi “Transformarea gazului de alimentare” on page 117	NG/LPG NG
Sc02 Calibrarea gazului de aprindere		Permite să se mărească sau să se micșoreze cantitatea de gaz în faza de aprindere, în cazul unei porniri difficile.	-9 ÷ 20 0
Sc03 Putere de aprindere		Permite să se mărească sau să se reducă viteza ventilatorului în faza de aprindere, în cazul unei porniri difficile.	-16 ÷ 14 0
Sc04 Lungimea hornurilor		Permite să se regleze centrala în funcție de diametrul și de lungimea hornului utilizat. A se utiliza numai cu hornuri ∅50 sau ∅60. Vezi fig. 19.	-2 ÷ 13 0
Sc05 Calibrarea puterii minime		Permite să se mărească, dacă e nevoie, puterea minimă.	0 ÷ 25 0
Sc06	Calibrarea valvei de gaz minime	Parametru cu autoadaptare. NU MODIFICATI.
Sc07	Semnal ionizare flacără	Vizualizează semnalul actual al curentului de ionizare.	Numai citire
Sc08	Putere curentă det. DHW	Vizualizează puterea curentă în comparație cu puterea maximă din DHW.	Numai citire
Sc09	Valoare ionizare MAX	Vizualizează valoarea maximă de ionizare atinsă.	Numai citire
Sc10	Valoare minimă de ionizare la aprindere	Vizualizează valoarea minimă de ionizare atinsă în timpul fazei de aprindere.	Numai citire
Sc11 Durată de aprindere		Vizualizează timpul trecut de la pornirea ventilatorului până la ionizare.	Numai citire
Sc12*	Valoare de reducere ionizare (BAZĂ)	NU POATE FI MODIFICATĂ	Numai citire	0
Sc13**	Valoare de reducere ionizare (minimă)	NU POATE FI MODIFICATĂ	Numai citire	0
Sc14	Eroare internă K1	Vizualizează codul de eroare de sistem SCOT.	Numai citire
Sc15	CALIBRARE 100%	Permite să se efectueze Calibrarea 100% (consultați “Calibrarea 100%” on page 118) în cazul înlocuirii anu-mitor componente	0 - 1	0

Meniul Parametri ZTP (Temperatură variabilă)

Când este instalată sonda externă, sistemul de reglare al centralei lucrează cu „Temperatură variabilă”. În acest mod, temperatura din instalația de încălzire este reglată în funcție de condițiile climatice externe, astfel încât să se garanteze un confort ridicat și economie de energie tot anul. În special când crește temperatura externă se reduce temperatura din turul instalației, în funcție de o anumită “curbă de compensare”.

Când reglarea este pe „Temperatură variabilă”, temperatura setată cu ajutorul tastelor [+] (det. 12, fig. 1) și [-] (det. 14, fig. 1) devine temperatura maximă din turul instalației. Se recomandă să se regleze la valoarea maximă pentru a permite sistemului să regleze total intervalul util de funcțio-nare.

Centrala trebuie reglată în faza de instalare de personal calificat. Utilizatorul poate efectua oricum eventuale modificări pentru îmbunătățirea confortului.

Curba de compensare și deplasarea curbelor

Accesând meniul Service și atingând elementul [Parametri ZTP], puteți să accesăți setările pentru curbele de compensare și deplasarea respectivă. Utilizați fig. 25 ca referință pentru alegerea valorii parametrilor tipului de curbă și fig. 26 ca referință pentru alegerea valorii parametrilor de tip offset.

Dacă temperatura ambiantă este mai mică decât valoarea dorită, se recomandă să selectați o curbă de ordin superior și invers. Continuați cu măriri sau micșorări de câte o unitate și verificați rezultatul în încăpere.

Dacă funcția „Temperatură externă de oprire” este setată pe 0, va fi dezactivată. Dacă valoarea este setată de la 1 până la 40°C, va fi activă. Pornirea are loc atunci când temperatura sondei externe este cu 2°C mai mică decât temperatura setată.

fig. 26- Exemplu de deplasare paralelă a curbelor de compensare

Cronologia anomaliilor

Cartela este capabilă să memoreze ultimele 10 anomalii. Pentru fiecare anomalie, sunt afișate codul anomaliei și o scurtă descriere.

Resetarea Cronologiei anomaliilor

Atingeți elementul [Resetare cronologie anomalii] și, după ce ați confirmat și ați introdus parola „1234”, puteți șterge lista de anomalii înregistrate de cartelă.

3.2 Punerea în funcțiune

Înainte de pornirea centralei

• Verificati etanseitatea instalatiei de gaz.
• Înainte de a încărca instalația, verificați preîncărcarea corectă a vasului de expansiune.
• Umpleți instalația hidraulică și efectuati o evacuare completă a aerului din centrală și din instalație.
• Verificați să nu existe pierderi de apă în instalatie, în circuitele de apă caldă menajeră, la ra-corduri sau în centrală.
• Verificați ca în imediata apropiere a centralei să nu existe lichide sau materiale inflamabile.
• Verificați racordarea corectă a instalației electrice și buna funcționare a instalației de împămân-tare.
• Asigurati-vă că supapa de gaz este reglată pentru tipul de gaz care urmează să fie utilizat (consultați "- Pozitia THROTTLE și setarea parametrului" pe pagină 117 cap. 3.1 "Reglările").
• Efectuați umplerea sifonului (vezi cap. 2.7 "Racordarea evacuării condensului").

⚠️ DACĂ INSTRUCTIUNILE DE MAI SUS NU SUNT RESPECTATE, POT EXISTA RISCUL DE SUFOCARE SAU DE OTRĂVIRE DIN CAUZA SCURGERILOR DE GAZ SAU DE FUM, PERICOLUL DE INCENDIU SAU DE EXPLOZIE. ÎN PLUS, POATE EXISTA RISCUL DE ELECTROCUTARE SAU DE INUNDARE A ÎNCĂPERII.

• Asigurati-vă că nu există cereri de apă caldă menajeră și cereri de la termostatul de cameră.
• Deschideți gazul și verificați ca valoarea presiunii de alimentare cu gaz din amonte de aparat să fie conformă cu cea indicată în tabelul cu date tehnice sau oricum cu toleranța prevăzută în reglementări.
• Porniți alimentarea cu electricitate a centralei; pe afișaj apare numărul versiunii de software și FW. După aceea se afișează mesajul „pornire centrală”, cu timerele care indică fazele de avansare a eliminării aerului (consultați cap. 1.3 "Racordarea la rețeaua electrică, pornirea și opri-rea" la page 100).
• La terminarea ciclului FH pe afișaj va apărea ecranul pentru modul larnă, efectuați reglarea temperaturilor pentru: turul circuitului de încălzire și ieșirea pentru apă caldă menajeră (fig. 7 și fig. 6).
• V e r i fă valoarea părametrului pentru horn ("Meniul de control al arderii" on page 123) este adecvat pentru lungimea hornului instalat.
• În cazul schimbării tipului de gaz (G20 - G30 - G31), verificați dacă parametrul respectiv este adecvat pentru tipul de gaz din instalația de alimentare (“Meniul de control al arderii” on page 123 și cap. 3.1 "Reglările" la page 117).
• Aduceți centrala în modul apă caldă menajeră sau încălzire (vezi cap. 1.3 "Racordarea la rețeaua electrică, pornirea și oprirea" la page 100).
• Efectuați o cerere în modul încălzire: pe afișaj apare temperatura curentă din circuitul de încălzire; când apare simbolul flăcării care clipește intermitent, înseamnă că arzătorul este aprins, iar sistemul efectuează calibrarea. Așteptați terminarea calibrării, care va fi indicat de simbolul flăcării aprins permanent.
• Modul Apă caldă menajeră cu cerere de apă caldă: pe afișaj apare temperatura curentă din circuitul de apă caldă menajeră; când apare simbolul flăcării care clipește intermitent, înseamnă că arzătorul este aprins, iar sistemul efectuează calibrarea; așteptați terminarea calibrării, care va fi indicat de simbolul flăcării aprins permanent.
• Efectuați verificarea combustibilului așa cum se arată în paragraful “Verificarea valorilor de combustie” on page 118.

3.3 Întreținerea

AVERTIZĂRI

TOATE OPERAȚIILE DE ÎNTRETINERE ȘI DE ÎNLOCU- IRE TREBUIE EFECTUATE DE PERSONAL CALIFICAT ȘI CU O CALIFICARE ATESTATĂ.

Înainte de efectuarea oricărei operațiuni în interiorul centralei, întrerupeți alimentarea cu energie electrică și închideți robinetul de gaz din amonte. În caz contrar poate să apară pericolul de explozie, electrocutare, sufocare sau otrăvire.

Deschiderea panoului frontal

Unele componente interne ale centralei pot atinge temperaturi ridicate, care pot provoca arsuri grave.Înainte de a efectua orice operație, așteptați ca aceste componente să se răcească sau, ca alternativă, purtați mănuși adecvate.

Pentru a deschide carcasa centralei, urmati secventa.

fig. 30 fig. 31

La acest aparat, carcasa are și rol de cameră etanșă. După fiecare operație care necesită deschiderea centralei, verificați cu grijă montarea corectă a panoului anterior și etanșeitatea sa.

Controlul periodic

Pentru a menține în timp funcționarea corectă a aparatului, trebuie să solicitați personalului calificat un control anual care să prevadă următoarele verificări:

• Dispositivele de control și de siguranță (supapa de gaz, debitmetrul, senzorii etc.) trebuie să functioneze corect.
• Circuitul de evacuare a gazelor arse trebuie să fie perfect eficient.
• Camera etansă trebuie să fie ermetică.
• Conductele și terminalul aer-gaze arse nu trebuie să fie blocate și nu trebuie să prezinte pierderi.
• Arzătorul și schimbătorul de căldură trebuie să fie curate și fără depuneri. Pentru eventuala curătare folosiți perii adecvate. Nu utilizati în niciun caz produse chimice.
• Electrodul nu trebuie să prezinte depuneri și trebuie să fie poziționat corect.

Electrodul poate fi curățat de depuneri numai prin periere cu o perie nemetalică și NU trebuie să fi curățat cu șmirghel.

- ln s t a l și dtilepătegăuie să fie etanșe.

- Presiunea apei din instalația rece trebuie să fie de aproximativ 1 bar; în caz contrar, aduceți-o din nou la această valoare.

- Pompa de circulație nu trebuie să fie blocată.

- Vasul de expansiune trebuie să fie încărcat.

- Debitul de gaz și presiunea trebuie să corespundă cu valorile indicate în tabelele respective.

- Sistemul de evacuare a condensului trebuie să fie perfect eficient și nu trebuie să aibă pierderi sau blocaje.

• Sifonul trebuie să fie plin cu apă.

• Controlați calitatea apei din instalatie.

- Controlați starea izolatorului schimbătorului de căldură.

- Controlați conexiunea de racordare gaz dintre supapă și Venturi.

- Dacă este necesar, înlocuiti garnitura arzătorului dacă este deteriorată.

- La terminarea controlului verificați întotdeauna parametrii de combustie (vezi “verificarea valorilor de combustie”).

Curătarea suprafetelor externe

Pentru a nu modifica opacitatea panoului din plastic vopsit (det. A, fig. fig. 32) utilizati degresante neutre care nu contin Mek sau alcool agresiv.

Pentru a curăța panoul de sticlă (det. B, fig. fig. 32), utilizati alcool izopropilic.

Pentru a curăța panourile laterale (det. C, fig. fig. 32), utilizati un detergent neutru.

fig. 32

3.4 Rezolvarea problemelor

Diagnosticarea

În timpul funcționării, aparatul poate genera două tipuri de anomalii:

Tipul FSemnalează prezența unei anomalii temporare. Acestea nu sunt raportate utilizatorului, dar sunt înregistrate în cronologia anomaliilor din Meniul Service. Dacă o anomalie de tip F nu se rezolvă în mod autonom, în conformitate cu criterii precise de siguranță, va evolua într-o anomalie de tip A.

Tipul ASemnalează prezența unei anomalii cu blocare, care necesită intervenția utilizatorului pentru soluționare. Acestea sunt semnalate utilizatorului prin aprinderea ledurile de culo- are roșie, prin apariția unei ferestre specifice pe ecran și prin prezența unui punct roșu pe pictograma meniului principal.

Deblocarea centralei cu o anomalie de tip A în curs

Când există o anomalie de tip A, centrala poate fi deblocată în două moduri:

1 - Atingând butonul [RESET] când apare un ecran similar cu cel ilustrat în fig. 33.
2 - Atingând pictograma meniului principal și apoi [Resetare centrală], când apare un ecran similar cu cel afişat în fig. 34 (pictograma meniului principal, cu un punct roşu).

1

fig. 33

2

fig. 34

Tabel anomalii

Tabel 8- Listă anomalii

Cod anomalie	Anomalie	Cauză posibilă	Soluție
A01 Arzătorul nu se aprinde		Lipsa gazului	Controlați ca debitul de gaz la centrală să fie regulat, iar aerul din țevi să fi fost evacuat.
		Anomalie electrod de detectare / aprindere	Controlați cablajul electrodului și verificați dacă acesta este poziționat corect și nu are depuneri și eventual înlocuiti electrodul.
		Valvă de gaz defectă	Verificați și înlocuiti valva de gaz
		Presiunea gazului din rețea este insuficientă	Verificați presiunea gazului din rețea
		Sifon înfundat	Verificați și eventual curățați sifonul
		Conducte aer/gaze arse înfundate	Îndepăratați blocajul din horn, din conductele de evacuare gaze arse și admisie aer și din terminale.
A02	Semnal prezență flacără cu arzătorul stins	Anomalie electrod	Verificați cablajul electrodului de ionizare
			Controlați integritatea electrodului
			Electrod de masă
			Cablu de masă
			Verificați și eventual curățați sifonul
		Anomalie cartelă	Verificați cartela
A05 Anomalie ventilator		Lipsa tensiunii de alimentare 230V	Verificați cablajul conectorului cu 5 borne
		Semnal tahimetric întrerupt
		Ventilator deteriorat Verificați ventilatorul
A06	Lipsa flăcării după faza de aprindere	Anomalie electrod de ionizare	Controlați pozitia electrodului de ionizare și eventual înlocuiti-l.
		Flacără instabilă	Controlați arzătorul
		Conducte aer/gaze arse înfundate	Îndepăratați blocajul din horn, din conductele de evacuare gaze arse și admisie aer și din terminale
		Sifon înfundat	Verificați și eventual curățați sifonul
F03 F15 F18 A07	Temperatură gaze arse ridicată	Sonda pentru gaze arse detectează o temperatură excesivă	Controlați schimbătorul de căldură
			Verificați sonda de gaze arse
			Verificați parametrul material horn
F04 A08	Intervenție protectie supra-temperatură	Senzor circuit de încălzire defect	Controlați pozitionarea și funcționarea corectă a senzorului de încălzire și eventual înlocuiti-l
		Lipsa circulației apei în instalație	Verificați pompa de circulație
		Prezența aerului în instalație	Evacuați aerul din instalație
F16 A09	Intervenție protectie supra-temperatură	Senzor de retur deteriorat	Controlați pozitionarea și funcționarea corectă a senzorului din retur și eventual înlocuiti-l
		Lipsa circulației apei în instalație	Verificați pompa de circulație
		Prezența aerului în instalație	Evacuați aerul din instalație
F19 A10	Anomalie senzor de tur	Senzor defect	Verificați cablajul sau înlocuiti senzorul
		Cablaj în scurtcircuit
		Cablaj întrerupt
F22 A11	Anomalie senzor retur	Senzor defect	Verificați cablajul sau înlocuiti senzorul
		Cablaj în scurtcircuit
		Cablaj întrerupt
F12	Anomalie senzor apă caldă menajeră	Senzor defect	Verificați cablajul sau înlocuiti senzorul
		Cablaj în scurtcircuit
		Cablaj întrerupt
F17A13	Anomalie sondă gaze arse	Sondă defectă	Verificați cablajul sau înlocuiti sonda de gaze arse
		Cablaj în scurtcircuit
		Cablaj întrerupt
A14	Intervenție siguranță conductă evacuare gaze arse	Anomalia F03 generată de 3 ori în ultimele 24 ore	Vezi anomalia F03
A23	Presiune apă optimală nea-tinsă în timpul prevăzut	Probleme la rețeaua de apă	Verificați branșarea la rețeaua de apă
		Supapa de alimentare blocată în poziție închisă	Verificați supapa de alimentare și releul de comandă a supapei
A24	Presiunea apei resetată de peste 3 ori în 24h	Scurgeri în instalația de încălzire	Verificați prezența scurgerilor în instalația de încălzire
		Schimbător sanitar deteriorat	Verificați schimbătorul
A26	Presiunea apei excesivă de peste 3 ori într-o oră	Presiune prea ridicată. Vas de expansiune descârcat sau deteriorat.	Goliți parțial instalația
		Vas de expansiune gol sau deteriorat	Verificați vasul de expansiune
F34	Tensiune de alimentare mai mică de 170 V	Probleme la rețeaua electrică	Verificați instalația electrică
F20F37	Presiunea apei din instalație este prea mică	Presiune prea scăzută	Umpleți instalația
		Presostatul de apă/transductorul de presiune nu este conectat sau este deteriorat	Verificați presostatul/transductorul de presiune
F39	Anomalie sondă externă	Sondă defectă sau scurtcircuit cablaj	Verificați cablajul sau înlocuiti senzorul
		Sondă deconectată după ce ați activat temperatura variabilă	Conectați din nou sonda externă sau dezactivați temperatura variabilă
F41	Intervenție protectie DELTA T maximă	Senzor circuit de încălzire defect	Controlați poziționarea și funcționarea corectă a senzorului din circuitul de încălzire
		Senzor de retur deteriorat	Controlați poziționarea și funcționarea corectă a senzorului de retur
		Lipsa circulației apei în instalație	Verificați pompa de circulație
		Prezența aerului în instalație	Evacuați aerul din instalație
F21F40	Presiunea apei din instalație prea ridicată	Presiune prea ridicată	Goliți parțial instalația
		Supapă de încărcare blocată în poziția deschisă	Verificați supapa de încărcare și releul de comandă al supapei
		Vas de expansiune defect sau gol	Verificați vasul de expansiune
F36A42	Intervenție protectie control senzori	Senzor de retur și/sau de tur deteriorat sau deconectat	Controlați poziționarea și funcționarea corectă a senzorului de retur și/sau de tur
		Senzor de retur deteriorat sau deconectat	Controlați poziționarea și funcționarea corectă a senzorului de retur
F43	Intervenție protectie schim-bător de cădură.	Lipsește circulația H_2O în instalație	Verificați pompa de circulație
		Prezență aer în instalație	Evacuați aerul din instalație
F47 Eroare	senzor presiune apă	Senzor presiune apă deco-nectat	Verificați cablajul senzorului de presiune a apei
		Senzor presiune apă deteriorat	Verificați senzorul de presiune a apei
F51	Presiune a apei scăzută cu parametrul b06 = 3	Presiune prea scăzută	Umpleți instalația
		Presostat apă secundar deco-nectat sau deteriorat	Verificați presostatul de apă / traductorul de pre-siune
		Parametru incorrect	Verificați setarea corectă a parametrului
F50 - F53	Anomalie termostat limitator cu parametrul b06 = 1 sau 4	Lipsa circulației apei/circulație redusă a apei în instalație	Verificați pompa de circulație
		Prezența aerului în instalație	Evacuați aerul din instalație
		Parametru incorrect	Verificați setarea corectă a parametrului
F57 - A56	Anomalie de calibrare	Parametri incorecți	Verificați parametrii și efectuați o calibrare la 100%
		Electrod poziționat incorect sau deteriorat.	Verificați poziționarea electrodului, eventual înlocuiti-l. După înlocuire, repetați calibrarea la 100%
		Recircularea gazelor arse în itneriorul centralei	Verificați etanșeitatea conductei de gaze arse și etnașeitatea garniturilor
	Procedura de calibrare nu a fost finalizată	Circulație redusă în circuitul primar sau evacuare redusă în timpul calibrării	Resetați anomalia. Deschideți robinetul de apă caldă și așteptați ca flacăra să termine de clipit intermitent (aproximativ 2 minute)
F58 - A61 Anomalie unitate de comandă		Eroare internă a unității de comandă	Controlați legarea la pământ.Controlați electrodul.Eventual înlocuiti unitatea de comandă.
A54 - A55 - A63	Anomalie unitate de comandă	Eroare internă a unității de comandă	Încercați să întrerupeți alimentarea centralei timp de 10 secunde și eventual înlocuiti unitatea de comandă
F67		BCC Service key conectată	Încărcați parametrii
F65 - A68 Eroare BCC Service key		Eroare încărcare fișier BCC Service key	Repetați procedura de încărcare în interval de 5 minute de la alimentarea cu electricitate a centralei și eventual înlocuiti BCC Service key
A62	Lipsă de comunicare între unitatea de comandă și valva de gaz	Unitatea de comandă nu este conectată	Conectați unitatea de comandă la valvă Verificați cablajul
		Valvă deteriorată	Înlocuiti valva
A64	S-a depășit numărul maxim de resetări consecutive	S-a depășit numărul maxim de resetări consecutive	Întrerupeți alimentarea centralei timp de 60 secunde și apoi repuneți în funcțiune centrala
F66		Încărcarea firmware-ului nu s-a efectuat cu succes	Reîncărcați firmware-ul sau înlocuiti cartela

4. Caracteristici și date tehnice

4.1 Dimensiuni și racorduri

fig. 35- Vedere frontală

fig. 36- Vedere laterală

fig. 37- Vedere de sus

fig. 38- Vedere de jos

7 Intrare gaz - ∅ 3/4"
8 leşire apă caldă menajeră - ∅ 1/2"
9 Intrare apă menajeră - ∅ 1/2"
10 Tur instalatie - ∅ 3/4"
11 Retur instalatie - ∅ 3/4"
A6 Racord evacuare condens

Şablon metallic (cod 046049X0) și orificii în perete

Şablon de hârtie și orificii în perete

Centrala este livrată cu un şablon de hârtie pentru orificiile în perete.

fig. 42- Vedere generală

14 Supapă de siguranță
16 Ventilator
32 Pompă de circulație încălzire
34 Senzor temperatură încălzire
36 Evacuare automată aer
42 Sondă temperatură apă caldă menajeră
44 Valvă de gaz
56 Vas de expansiune
81 Electrod de aprindere/ionizare
95 Valvă deviatoare
136 Debitmetru
145 Hidrometru
186 Senzor de retur
191 Senzor temperatură gaze arse
193 Sifon
194 Schimbător de căldură apă menajeră
196 Rezervor condens
240 Electrovalvă umplere instalatie
294 Senzor de presiune
350 Grup arzător/ventilator

4.3 Circuitul hidraulic

fig. 43- Circuitul hidraulic

8 leşire apă menajeră
9 Intrare apă menajeră
10 Tur instalatie
11 Retur instalatie
14 Supapă de siguranță
32 Pompă de circulație încălzire
34 Senzor temperatură încălzire
36 Evacuare automată aer
42 Sondă temperatură apă caldă menajeră
56 Vas de expansiune
74 Robinet de umplere instalatie
95 Valvă deviatoare
136 Debitmetru
186 Senzor de retur
193 Sifon
194 Schimbător de căldură apă menajeră
240 Electrovalvă umplere instalatie
241 Bypass automat (în interiorul grupului pompei)
294 Senzor de presiune

4.4 Tabel cu datele tehnice

0TSB2MWA	BLUEHELIX MAXIMA 24C
0TSB4MWA	BLUEHELIX MAXIMA 28C
0TSB7MWA	BLUEHELIX MAXIMA 34C

TĂRILE DE DESTINATIEIT ES RO PL
CATEGORIE GAZII2HM3+ (IT) II2H3+ (ES) II2H3B/P (RO) II2ELwLs3B/P (PL)
CODURILE DE IDENTIFICARE ALE PRODUSELOR		0TSB2MWA	0TSB4MWA	0TSB7MWA
Putere termică max. încălzire	kW	20,4	24,5	30,6	Qn
Putere termică min. încălzire	kW	2,9	2,9	2,9	Qn
Putere termică max. încălzire (80/60°C)	kW	20,0	24,0	30,0	Pn
Putere termică min. încălzire (80/60°C)	kW	2,8	2,8	2,8	Pn
Putere termică max. încălzire (50/30°C)	kW	21,6	26,0	32,5	Pn
Putere termică min. încălzire (50/30°C)	kW	3,1	3,1	3,1	Pn
Capacitate termică max. instalatie apă	kW	25,0	28,5	34,7	Qnw
Capacitate termică min. apă menajeră	kW	2,9	2,9	2,9	Qnw
Putere termică max. apă caldă menajeră	kW	24,5	28,0	34,0
Putere termică min. apă caldă menajeră	kW	2,8	2,8	2,8
Randament Pmax (80-60°C)	%	98,1	98,1	97,9
Randament Pmin (80-60°C)	%	98,0	98,0	98,0
Randament Pmax (50-30°C)	%	106,1	106,1	106,1
Randament Pmin (50-30°C)	%	107,5	107,5	107,5
Randament 30%	%	109,7	109,7	109,5
Presiune gaz alimentare G20	mbar	20,0	20,0	20,0
Debit gaz max. G20	m3/h	2,65	3,02	3,67
Debit gaz min. G20	m3/h	0,31	0,31	0,31
CO2 - G20	%	9 ±0,8
Presiune gaz alimentare G31	mbar	37,0	37,0	37,0
Debit gaz max. G31	kg/h	1,94	2,21	2,70
Debit gaz min. G31	kg/h	0,23	0,23	0,23
CO2 - G31	%	10 ±0,8
Clasă de emisii NOx	-	6 (< 56 mg/kWh)			NOx
Presiune max. de functionare încălzire	bar	3,0	3,0	3,0	PMS
Presiune min. de functionare încălzire	bar	0,8	0,8	0,8
Temperatura max. de reglare încălzire	°C	95	95	95	tmax
Conținut apă încălzire	litri	2,9	2,9	4,3
Capacitatea vasului de expansiune pentru circuitul de încălzire	litri	8	8	10
Presiune de preîncărcare vas de expansiune încălzire	bar	0,8	0,8	0,8
Presiune max. de functionare apă caldă menajeră	bar	9,0	9,0	9,0	PMW
Presiune min. de functionare apă caldă menajeră	bar	0,3	0,3	0,3
Debit apă caldă menajeră Dt 25°C	l/min	14,0	16,1	19,5
Debit apă caldă menajeră Dt 30°C	l/min	11,7	13,4	16,2	D
Conținut apă caldă menajeră	litri	0,3	0,3	0,4	H2O
Grad de protecție	IP	IPX4D
Tensiune de alimentare	V/Hz	230V~50HZ
Putere electrică absorbită	W	73,0	82,0	99,0	W
Greutate în gol	kg	28,0	28,0	32,0
Tip de aparat C10-C11-C13-C23-C33-C43-C53-C63-C83-C93-B23-B33
Presiune instalare cosuri de fum C10-C11 Pa		77 80	79

Fişa produsului ErP

MODEL: BLUEHELIX MAXIMA 24C - (0TSB2MWA)

Marca: FERROLI
Cazan cu condensare: DA
Cazan pentru temperatură scăzută (**): DA
Cazan de tip B1: NO
Instalație de încălzire cu funcție dublă: DA
Instalație cu cogenerare pentru încălzirea incintelor: NO
Parametru	Simbol	Unitate	Valoare
Clasa de randament energetic sezonier aferent încălzirii incintelor (de la A+++ la D)			A
Putere termică nominală	Pn	kW	20
Randamentul energetic sezonier aferent încălzirii incintelor	_s	%	93
Puterea termică utilă
La putere termică nominală și regim de temperatură ridicată (*)	P4	kW	20,0
La 30 % din puterea termică nominală și regim de temperatură scăzută (***)	P1	kW	3,8
Randamentul util
La putere termică nominală și regim de temperatură ridicată (*)	_4	%	88,3
La 30 % din puterea termică nominală și regim de temperatură scăzută (***)	_1	%	98,8
Consum auxiliar de energie electrică
La sarcină completă	elmax	kW	0,022
La sarcină partială	elmin	kW	0,010
În mod standby	PSB	kW	0,003
Alți parametri
Pierderea de căldură în mod standby	Pstby	kW	0,042
Consumul de energie electrică al arzătorului de aprindere	Pign	kW	0,000
Consumul anual de energie	QHE	GJ	38
Nivelul de putere acustică, în interior	LWA	dB	44
Emisiilor de oxizi de azot	NOx	mg/kWh	39
Pentru instalații de încălzire cu funcție dublă
Profil de sarcină declarat			XL
Clasa de randament energetic aferent încălzirii apei (de la A+ la F)			A
Consumul zilnic de energie electrică	Qelec	kWh	0,154
Consum anual de energie electrică	AEC	kWh	33
Randamentul energetic aferent încălzirii apei	_wh	%	87
Consum zilnic de combustibil	Qfuel	kWh	20,330
Consum anual de combustibil	AFC	GJ	17

(*) Regim de temperatură ridicată înseamnă o temperatură de retur de 60 °C la intrarea în instalatia de încălzire și o temperatură de alimentare de 80 °C la ieșirea din instalatia de încălzire. (**) Temperatură seizăută înseamnă o temperatură de retur de 30 °C pentru cazanele cu condensare, de 37 °C pentru cazanele pentru temperatură seizăută și de 50 °C pentru alte instalatii de încălzire (la intrarea în instalatia de încălzire).

Fişa produsului ErP

MODEL: BLUEHELIX MAXIMA 28C - (0TSB4MWA)

Marca: FERROLI
Cazan cu condensare: DA
Cazan pentru temperatură scăzută (**): DA
Cazan de tip B1: NO
Instalație de încălzire cu funcție dublă: DA
Instalație cu cogenerare pentru încălzirea incintelor: NO
Parametru	Simbol	Unitate	Valoare
Clasa de randament energetic sezonier aferent încălzirii incintelor (de la A+++ la D)			A
Putere termică nominală	Pn	kW	24
Randamentul energetic sezonier aferent încălzirii incintelor	_s	%	94
Puterea termică utilă
La putere termică nominală și regim de temperatură ridicată (*)	P4	kW	24,0
La 30 % din puterea termică nominală și regim de temperatură scăzută (***)	P1	kW	4,5
Randamentul util
La putere termică nominală și regim de temperatură ridicată (*)	_4	%	88,3
La 30 % din puterea termică nominală și regim de temperatură scăzută (***)	_1	%	98,8
Consum auxiliar de energie electrică
La sarcină completă	elmax	kW	0,028
La sarcină partială	elmin	kW	0,011
În mod standby	PSB	kW	0,003
Alți parametri
Pierderea de căldură în mod standby	Pstby	kW	0,042
Consumul de energie electrică al arzătorului de aprindere	Pign	kW	0,000
Consumul anual de energie	QHE	GJ	44
Nivelul de putere acustică, în interior	LWA	dB	45
Emisiilor de oxizi de azot	NOx	mg/kWh	39
Pentru instalații de încălzire cu funcție dublă
Profil de sarcină declarat			XL
Clasa de randament energetic aferent încălzirii apei (de la A+ la F)			A
Consumul zilnic de energie electrică	Qelec	kWh	0,148
Consum anual de energie electrică	AEC	kWh	34
Randamentul energetic aferent încălzirii apei	_wh	%	87
Consum zilnic de combustibil	Qfuel	kWh	20,229
Consum anual de combustibil	AFC	GJ	17

(*) Regim de temperatură ridicată înseamnă o temperatură de retur de 60 °C la intrarea în instalatia de încălzire și o temperatură de alimentare de 80 °C la ieșirea din instalatia de încălzire. (**) Temperatură seizăută înseamnă o temperatură de retur de 30 °C pentru cazanele cu condensare, de 37 °C pentru cazanele pentru temperatură seizăută și de 50 °C pentru alte instalatii de încălzire (la intrarea în instalatia de încălzire).

Fişa produsului ErP

MODEL: BLUEHELIX MAXIMA 34C - (0TSB7MWA)

Marca: FERROLI
Cazan cu condensare: DA
Cazan pentru temperatură scăzută (**): DA
Cazan de tip B1: NO
Instalație de încălzire cu funcție dublă: DA
Instalație cu cogenerare pentru încălzirea incintelor: NO
Parametru	Simbol	Unitate	Valoare
Clasa de randament energetic sezonier aferent încălzirii incintelor (de la A+++ la D)			A
Putere termică nominală	Pn	kW	30
Randamentul energetic sezonier aferent încălzirii incintelor	_s	%	94
Puterea termică utilă
La putere termică nominală și regim de temperatură ridicată (*)	P4	kW	30,0
La 30 % din puterea termică nominală și regim de temperatură scăzută (***)	P1	kW	5,5
Randamentul util
La putere termică nominală și regim de temperatură ridicată (*)	_4	%	88,2
La 30 % din puterea termică nominală și regim de temperatură scăzută (***)	_1	%	98,6
Consum auxiliar de energie electrică
La sarcină completă	elmax	kW	0,036
La sarcină partială	elmin	kW	0,009
În mod standby	PSB	kW	0,003
Alți parametri
Pierderea de căldură în mod standby	Pstby	kW	0,046
Consumul de energie electrică al arzătorului de aprindere	Pign	kW	0,000
Consumul anual de energie	QHE	GJ	55
Nivelul de putere acustică, în interior	LWA	dB	47
Emisiilor de oxizi de azot	NOx	mg/kWh	37
Pentru instalații de încălzire cu funcție dublă
Profil de sarcină declarat			XXL
Clasa de randament energetic aferent încălzirii apei (de la A+ la F)			A
Consumul zilnic de energie electrică	Qelec	kWh	0,167
Consum anual de energie electrică	AEC	kWh	37
Randamentul energetic aferent încălzirii apei	_wh	%	85
Consum zilnic de combustibil	Qfuel	kWh	25,582
Consum anual de combustibil	AFC	GJ	22

(*) Regim de temperatură ridicată înseamnă o temperatură de retur de 60 °C la intrarea în instalatia de încălzire și o temperatură de alimentare de 80 °C la ieșirea din instalatia de încălzire. (**) Temperatură seizăută înseamnă o temperatură de retur de 30 °C pentru cazanele cu condensare, de 37 °C pentru cazanele pentru temperatură seizăută și de 50 °C pentru alte instalatii de încălzire (la intrarea în instalatia de încălzire).

4.5 Diagramme

Înălțime de pompare reziduală disponibilă în instalatie BLUEHELIX MAXIMA 24C și BLUEHELIX MAXIMA 28C

fig. 44-Înălțime de pompare reziduală disponibilă în instalatie

BLUEHELIX MAXIMA 34C

fig. 45- înălțime de pompare reziduală disponibilă în instalație

4.6 Schemă electrică (fig. 46)

16 Ventilator
32 Pompă de circulație încălzire
34 Senzor temperatură încălzire
42 Sondă temperatură apă caldă menajeră
44 Valvă de gaz
81 Electrod de aprindere/ionizare
95 Valvă deviatoare
136 Debitmetru

138 Sondă externă (opțională)
139 Cronocomandă la distanță/Gateway
186 Senzor de retur
191 Senzor temperatură gaze arse
240 Electrovalvă pentru umplere
288 Kit antiînghet
294 Senzor de presiune
A Întrerupător ON/OFF (Pornit/Oprit) (configurabil)

fig. 46- Schema electrică

Atenție: Înainte de a conecta termostatul de cameră sau cronocomanda la distanță, scoateti puntea de pe panoul de borne.

Dacă doriți să conectați mai multe zone ale instalației hidraulice controlate de termostate cu contact curat și dacă există necesitatea de a utiliza cronocomanda în funcție de distanța la care se află comenzile centralei, trebuie să se conecteze contactele curate la zonele bornelor 1-2, iar cronocomanda la bornele 5-6.

TOATE CONEXIUNILE LA PANOUL DE BORNE TREBUIE SĂ AIBĂ CONTACTELE CURATE (NO 230 V).
