MANUAL DE UTILIZARE SX95EX12CE SIEMENS

Indicii pentru reparații - Mașină de spălat vase

i Referitor la acest document....745

1.1 Informatii importante 745
1.1.1 Aplicabilitatea 745

1.2 Explicatia simbolurilor 745

1.2.1 Nivelurile de pericol....745

1.2.2 Simbolurile de pericol 745

1.2.3 Structura avertismentelor....746

2.1 Instructiuni generale de sigurantă....747

2.1.1 Toate aparatele electrocasnice 747

Instrumente și materiale utile.... 748

Repararea....749

4.1 Înlocuirea blatului 749

4.1.1 Demontarea blatului 749

4.1.2 Montarea blatului 749

4.2 Montarea sistemului de coşuri 750

4.2.1 Montarea unui jgheab pentru tablete la modelul de 86 cm 750

4.2.2 Montarea clemei de susținere a ceștilor.... 750

4.2.3 Montarea insertiei pentru aburitor....751

4.3 Înlocuirea sertarului varioDrawer 752

4.3.1 Demontarea sertarului varioDrawer....752

4.3.2 Montarea sertarului varioDrawer 753

4.4 Înlocuirea bratelor de pulverizare.... 754

4.4.1 Demontarea bratului de pulverizare.... 754

4.4.2 Montarea bratului de pulverizare.... 754

4.5 Înlocuirea filtrelor 755

4.5.1 Demontarea filtrelor....755

4.5.2 Montarea filtrelor....755

4.6 Montarea capului de pulverizare....756

4.7 Înlocuirea cablului de alimentare 757

4.7.1 Deconectarea cablului de alimentare.... 757

4.7.2 Conectarea cablului de alimentare 757

4.8 Înlocuirea capacului compartimentului pentru detergent.... 758

4.8.1 Demontarea capacului compartimentului pentru detergent 758
4.8.2 Introducerea arcului....758
4.8.3 Montarea capacului compartimentului pentru detergent 758

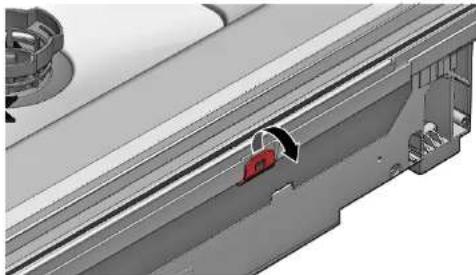

4.9 Înlocuirea capacului pompei de apă uzată 759

4.9.1 Demontarea capacului pompei de apă uzată.... 759
4.9.2 Montarea capacului pompei de apă uzată 759

4.10 Înlocuirea panoului lateral.... 760

4.10.1 Demontarea panoului lateral 760
4.10.2 Montarea panoului lateral....761

4.11 Înlocuire uşii exterioare....762

4.11.1 Demontarea uşii exterioare 762

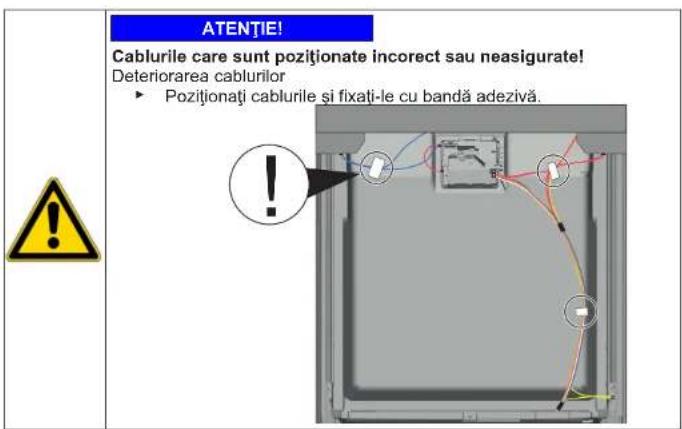

4.11.2 Montarea uși exterioare 762

4.12 Înlocuirea panoului de control 764

4.12.1 Demontarea panoului de control....764
4.12.2 Montarea panoului de control 764

4.13 Fixarea arcurilor uşii....765

4.14 Înlocuirea panoului de la picioare 767

4.14.1 Demontarea panoului de la picioare.... 767
4.14.2 Montarea panoului de la picioare....767

4.15 Înlocuirea plăcii de bază 768

4.15.1 Demontarea plăcii de bază.... 768
4.15.2 Montarea plăcii de bază....768

4.16 Înlocuirea canalului de preaplin.... 769

4.16.1 Demontarea jgheabului de preaplin 769
4.16.2 Montarea canalului de preaplin....770

4.17 Înlocuirea uşii interioare.... 772

4.17.1 Demontarea uşii interioare 772
4.17.2 Montarea uşii interioare 772

4.18 Înlocuirea balamalei uşii 773

4.18.1 Demontarea balamalei uşii....773
4.18.2 Montarea balamalei uşii 773

4.19 Înlocuirea garniturii (inferioare) a uși.... 775

4.19.1 Demontarea garniturii uşii 775
4.19.2 Montarea garniturii uşii....776

4.20 Înlocuirea garnituri (superioare) a uşii....777

4.20.1 Demontarea garniturii uşii 777
4.20.2 Montarea garniturii uşii....777

Indicii pentru reparații - Mașină de spălat vase

4.21 Înlocuirea lămpii EmotionLight.... 778

4.21.1 Demontarea lămpii EmotionLight 778
4.21.2 Montarea Iämpii EmotionLight....778

4.22 Înlocuirea lâmpii TimeLight....781

4.22.1 Demontarea lämpii TimeLight 781
4.22.2 Montarea Iampii TimeLight 781

4.23 Înlocuirea lâmpii Gap Illumination 782

4.23.1 Demontarea lâmpii Gap Illumination.... 782
4.23.2 Montarea lâmpii Gap Illumination 783

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii Imagini
Şurubelniţă Torx T20 cu orificiu [00340764]	100 mm, pentru şuruburi cu şlift de siguranţă
Şurubelniţă Torx T15	Lungime 80 mm
Şurubelniţă plată Lamă de 10 mm x 1,6 mm x 200 mm
Patent cu cioc [00340871]	Lungime: 200 mm, drept

Repararea

4.1 Înlocuirea blatului

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este complet accesibil.

4.1.1 Demontarea blatului

1. Demontați cele două şuruburi din spate (1) (optionale).
2. Apăsați în sus ambele clapete de fixare de sub blat (2).

1. Ridicati blatul uşor din partea din față (3).
2. Împingeți blatul îndepărtându-l de partea din spate (4).
3. Demontați partea superioară.

4.1.2 Montarea blatului

1. Blocati partea din spate a blatului în ghidaje utilizând colierele de fixare (1).

1. Împingeti blatul în față (2).
2. Apăsați partea din față a blatului în jos până când ambele manete de prindere se fixează în poziție cu un clic (3).
3. Înşurubat la loc cele două şuruburi (4) (optional).

Repararea

4.2 Montarea sistemului de coşuri

Cerință:

Coşul relevant a fost demontat din aparat.

4.2.1 Montarea unui jgheab pentru tablete la modelul de 86 cm Scule speciale:

Ghidajul pentru tablete [00614935]

Clema de susținere a ceștilor [00618565]

1. Introduceți jgheabul pentru tablete pe diagonală pe fața frontală a coșului.

2. Centrați compartimentul de colectare a tabletelor și fixați-l în poziție cu un clic.

4.2.2 Montarea clemei de susținere a ceștilor

Scule speciale:

Ghidajul pentru tablete [00614935]
Clema de susținere a ceștilor [00618565]

Când spălați cești, clema de susținere a ceștilor poate fi rababată în sus Unghiul suplimentar reduce acumularea apei pe fundul ceștilor. În cazul paharelor înalte, vă recomandăm să lăsați clema de susținere a ceștilor rababată în jos. Dacă coșurile de sus sunt prevăzute cu insertie de plastic opțională, aceasta trebuie să fie întăi demontată.

1. Scoateți insertia de plastic.

1. Fixați în poziție cu un clic clema de susținere a ceștilor.

1. Rabatați clema în sus.

1. Pozitionați articolele de spălat.

4.2.3 Montarea insertiei pentru aburitor Scule speciale:

Ghidajul pentru tablete [00614935]
Clema de susținere a ceștilor [00618565]

Montați inserția pentru aburitor cu piesele de capăt introduse sub sistemul coșului.

4.3 Înlocuirea sertarului varioDrawer

4.3.1 Demontarea sertarului varioDrawer

1. Îndoiti clapetele sertarului spre interior.

1. Demontați mânerul în sus.

2. Apăsați pe inserțiile laterale din plastic spre exterior și apăsați-le în sus, afară de pe cadru.

1. Îndoiti cu atenție urechile de ghidare spre exterior.

1. Trageți tijele rabatabile afară din urechi.

2. Apăsați cadrul metallic în partea din față, scoțându-l de pe suporturi.

1. Împingeti cadrul metallic în spate, scoțându-I din ghidaj.

4.3.2 Montarea sertarului varioDrawer

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea brațelor de pulverizare

4.4.1 Demontarea bratului de pulverizare

1. Deşurubați bratul de pulverizare superior (1) și trageți-l în jos pentru a-l scoate (2).

1. Tragetj bratul de pulverizare inferior în jos pentru a-l scoate.

4.4.2 Montarea brațului de pulverizare

1. Introduceți bratul de pulverizare inferior.
   Brațul de pulverizare se fixează în poziție cu un clic.
2. Introduceti bratul de pulverizare superior și înșurubați-l ferm în poziție.

Repararea

4.5 Înlocuirea filtrelor

4.5.1 Demontarea filtrelor

1. Rotiți filtrul de particule mari în sens antiorar (1) și scoateți sistemul de filtrare (2).

Asigurați-vă că în colectorul de apă nu cad impurități.

1. Împingeti filtrul microscopic în jos pentru a-l scoate.

1. Reasamblati sistemul de filtrare.
   Asigurați-vă că opritoarele de pe filtrul de particule mari se fixează în poziție cu un clic.
2. Introduceți sistemul de filtrare în aparat și rotiți filtrul de particule mari în sens orar. Asigurați-vă că marcajele cu săgeți se potrivesc.

Repararea

4.6 Montarea capului de pulverizare

1. Demontați coșul de sus.
2. Introduceți capul de pulverizare în suport (1) și rotiți spre dreapta (2).

Capul de pulverizare se fixează în poziție cu un clic.

Repararea

4.7 Înlocuirea cablului de alimentare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.

4.7.1 Deconectarea cablului de alimentare

- Miscați ștecherul cablului de alimentare cu atenție în sus și în jos și trageți afară din priza de rețea.

4.7.2 Conectarea cablului de alimentare

ATENTIE!

Supraîncălzirea conexiunii de rețea!

Pericol de incendiu

- Introduceți cablul de alimentare ferm, până se aude un clic.

Introduceți ștecherul cablului de alimentare în priza de rețea până când auziți cum ștecherul se fixează în poziție cu un clic.

klick

Repararea

4.8 Înlocuirea capacului compartimentului pentru detergent

Se poate utiliza o şurubelnită mică drept pârghie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa a fost deschisă.
√ Capacul compartimentului pentru detergent a fost deschis.

4.8.1 Demontarea capacului compartimentului pentru detergent

1. Glisați capacul compartimentului pentru detergent în interior 5 mm.
2. Cu o mișcare similară acționării unei pârghii, scoateți partea inferioară a capacului compartimentului pentru detergent de pe șinele de ghidare și trageți partea superioară a capacului compartimentului pentru detergent afară de pe șinele de ghidare.
3. Demontați arcul.

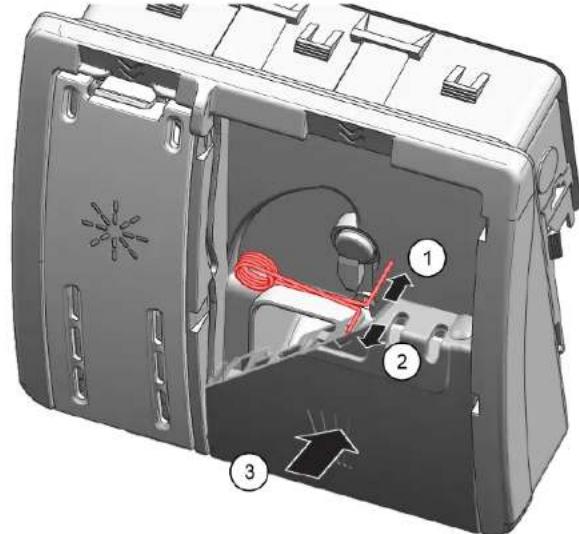

4.8.2 Introducerea arcului

1. Introduceți capătul lung al arcului în orificiul de montare a dispozitivului de dozare (1).

1. Introduceți capătul scurt al arcului în orificiul de montare a capacului compartimentului pentru detergent (2).
2. Apăsați capacul în dispozitivul de dozare (3).

4.8.3 Montarea capacului compartimentului pentru detergent

1. Introduceți capacul compartimentului pentru detergent cu 5 mm înaintea pozitiei complet deschise în șinele de ghidare de pe o parte. Aplicând o forță ușoară, apă-sați partea opusă în șinele de ghidare.
2. Verificati functionarea capacului compartimentului pentru detergent.

Repararea

4.9 Înlocuirea capacului pompei de apă uzată

Cerință:

Coşul a fost demontat.
√ Filtrele au fost scoase.→755

4.9.1 Demontarea capacului pompei de apă uzată

1. Evacuați toată apa.

Utilizați un burete, dacă este necesar.

1. Desprindeți capacul pompei cu ajutorul unei linguri și prindeți-I de nervura transversală.

1. Ridicati capacul pompei inclinat spre interior și scoateți-l.

4.9.2 Montarea capacului pompei de apă uzată

- Introduceti capacul pompei (1) și apăsați-l în jos (2).

Capacul pompei se fixează în poziție cu un clic.

Repararea

4.10 Înlocuirea panoului lateral

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
√ Aparate neïncorporate: Blatul a fost demontat.→749

4.10.1 Demontarea panoului lateral

1. Demontați şuruburile de pe panoul lateral (1).

Fig. 1: Complet încorporat

1. Înclinati uşor panoul lateral spre exterior, de la partea de sus (2).
2. Coborâți panoul lateral și extrageți-l din canelura de jos (3).

Repararea

4.10.2 Montarea panoului lateral

1. Introduceți panoul lateral în canelura de jos (1).

Fig. 2: Complet încorporat

1. Apăsați panoul lateral pe aparat (2).
2. Ancorați panoul lateral cu şuruburi (3).

Repararea

4.11 Înlocuire uşii exterioare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.11.1 Demontarea uşii exterioare

Demontați doar şuruburile descrise la paşii următori.

1. Deschideti uşa.
2. Demontați patru şuruburi.

Asigurați ușa ținând-o de o parte.

Demontați două şuruburi.

4.11.2 Montarea uși exterioare

ATENTIE! Cablurile care sunt poziționate incorrect sau neasigurate! Deteriorarea cablurilor ► Poziționați cablurile și fixați-le cu bandă adezivă.

Repararea

Cerință:

Izolația textilă a fost poziționată corect și fixată pe fața interioară a ușii exterioare.
Balamalele sunt introduse în ușa exterioară.

1. Închideți ușa interioară fără a o împinge în poziția de închidere completă.

2. Împingeti uşa exterioară în sus, sub panoul de control (1).

1. Apăsați ușa exterioară pe ușa interioară și mențineți-o în această poziție (2).

4.

Asigurati uşa ținând-o de o parte.

Deschideti uşa și fixați-o cu două şuruburi (şuruburi metalice de 4 x 11 mm).

1. Fixați ușa exterioară cu patru şuruburi (şuruburi metalice de 4 x 11 mm).

4.12 Înlocuirea panoului de control

Dacă un modul de operare este defect, trebuie înlocuit întregul panou de control.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa exterioară a fost demontată.
Uşa exterioară a fost demontată (complet încorporat/încorporat).

4.12.1 Demontarea panoului de control

1. Deconectați conexiunile electrice de la panoul de control și de la senzorul inferior al funcției de clătire (1, 2).

1. Deconectați cablul de împământare (3) (optional).
2. Deschideti uşa aparatului.

3. Asigurați panoul de control pentru a preveni căderea acestuia (țineți-l cu mâna).

4. Demontați şase şuruburi.

1. Scoateți panoul de control.

4.12.2 Montarea panoului de control

Utilizați şuruburi de 4 x 16 mm.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Fixarea arcurilor uşii

1. Extrageti capacul ghidajului corzii.

1. 1. Deschideti uşa puțin (1).

2. Fixați în canelura de jos (2).

3. Închideti încet uşa (3).

Sistemul corzii se fixează automat de balamaua uşii.

Repararea

1. 1. Închideți uşa uşor (4).

2. Mutati canelura în spate și eliberați balamaua uşii (5).

3. Deschideti uşa (6).

1. Repetați procesul pe partea cealaltă a aparatului.

Repararea

4.14 Înlocuirea panoului de la picioare

Picioarele sunt identice și pot fi inversate.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa exterioară a fost demontată.
Uşa exterioară a fost demontată (complet încorporat/încorporat).

4.14.1 Demontarea panoului de la picioare

1.

Demontare incorectă.Dacă panoul de la picioare este slăbit pe partea laterală și demontat, cele două console se pot rupe. Dacă o singură consolă este deteriorată, partea laterală poate fi schimbată, deoarece consolele sunt identice.Se recomandă să poziționați ceva sub aparat în partea din față pe lateral, pentru a detensiona panoul de la picioare și picioarele aparatului.

1. Introduceți o şurubelniță în ghidaje (1) și eliberați sistemul de prindere apăsând în jos.

1. Demontați picioarele în față (1).

4.14.2 Montarea panoului de la picioare

1. Introduceti picioarele.
2. Ataşati panoul de la picioare la partea de sus (1) și apăsați-l în jos până când se fixează în poziție cu un clic (2).

4.15 Înlocuirea plăcii de bază

Placa de bază este amplasată în partea de jos a feței frontale.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Placa de mobilier (opțională) a fost demontată.
Uşa exterioară a fost demontată.
Uşa exterioară a fost demontată (complet încorporat/încorporat).
Panoul de la picioare a fost demontat (optional).→767

4.15.1 Demontarea plăcii de bază

1. Demontați două şuruburi (1).

1 2 2 1

1. Decuplati elementele de prindere (2).

2. Înclinați panoul de bază cu atenție în față (1).

În funcție de seria modelului, conectorul EmotionLight este încă ancorat de bază.

Deblocați conectorul de la camele opritoare și trageti-I spre spate (opțional) (2).

4.15.2 Montarea plăcii de bază

Montați placa de bază urmând aceeași procedură în ordine inversă.

Repararea

4.16 Înlocuirea canalului de preaplin

Canalul de preaplin este amplasat în partea de jos din față a aparatului.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Placa de mobilier a fost demontată (opțională).
Uşa exterioară a fost demontată.
Panoul de la picioare a fost demontat (optional).→767
Placa de bază a fost demontată.→768

4.16.1 Demontarea jgheabului de preaplin

Apa rezidualä

• Când demontați furtunul de evacuare, poate avea loc scurgerea apei reziduale.

• Captați apa sau evacuați-o din tava de bază cu seringa de aspirare.

• Detaşati din mecanismul de prindere din partea superioară (1, 2).

1. Eliberați elementul de prindere din partea superioară.

1. 1. Introduceti şurubelnita sub clema metalică (1).

2. Eliberați ușor clema metalică (2).

1. Ridicati canalul de preaplin.

4.16.2 Montarea canalului de preaplin

Daune provocate de apă ca urmare a instalării incorecte a canalului de preaplin!

Introduceți corect canalul de preaplin la partea inferioară, în ghidajul canelurii de jos.

Fixați corect canalul de preaplin la partea de sus, prin sistemul de prin- dere cu un clic.

1. 1. Pozitionati canalul de preaplin (1).

2. Deplasati canalul de preaplin în garnitură (2).

3. Apăsați canalul de preaplin în ghidajul garniturii (3).
4. Introduceți cu atenție canalul de preaplin (4).
5. Fixați canalul de preaplin cu clema (5).

1. Verificați montajul în partea stângă și în partea dreaptă. 3. Asigurați-vă că fixarea este fermă.

1. Prindeți clema metalică de pe partea stângă și de pe partea dreaptă.

4.17 Înlocuirea uşii interioare

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.17.1 Demontarea uşii interioare

1. Demontați şuruburile (1).
2. Demontați ușa interioară ridicând-o în sus. (2).

1. Ancorați balamaua uşii cu şuruburi.
2. Pozitionati uşa interioară pe balamaua uşii.
3. Ancorați ușa interioară cu şuruburi.

4.17.2 Montarea uşii interioare

1. Întoarceți garnitura ușii în față.
2. Deplasați ușa interioară în spatele garniturii ușii.
3. Închideți ușa interioară.
4. Întoarceti garnitura uşii în sus. Părțile laterale sunt orientate în sus.
5. Deplasati balamaua uși în sus,

Repararea

4.18 Înlocuirea balamalei uşii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Panou lateral a fost demontat.→760
Uşa exterioară a fost demontată.
Uşa interioară a fost demontată.
Panoul de control a fost demontat.→764
√ Arcurile uşii au fost fixate. →765
Panoul pentru picioare a fost demontat.→767
√ Placa de bază a fost demontată.→768
Jgheabul de preaplin a fost demontat.→769

4.18.1 Demontarea balamalei uşii

1. 1. Decuplați cârligul de prindere utilizând o şurubelniță (1).
2. Impingeti balamaua uşii în față (2).

1. Decuplați conexiunea de împământare a balamalei ușii.

PERICOL
Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare
- Componentele electrice trebuie reparate de câtre electricieni calificati.
- După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Repararea

1. 1. Pozitionati balamaua pe aparat (1).

2. Deplasati balamaua jos (2) până când se fixează în poziție pe aparat.

O conexiune de împământare lipsă poate determina manifestarea unui potențial de la rețea pe ușă.

Stabiliți conexiunea de împământare.

4.19 Înlocuirea garniturii (inferioare) a uși

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa exterioară a fost demontată.
Placa de bază a fost demontată.→768
Panoul de la picioare a fost demontat (optional). →767
√ Arcurile uşii au fost scoase.
Panoul de control a fost demontat.
√ Suportul de cabluri din partea din dreapta jos a fost demontat.

4.19.1 Demontarea garniturii uşii

1. Demontați cele două cleme de retenție de pe garnitura inferioară a ușii (1, 2).

1. Demontați cele două garnituri inferioare ale ușii de pe ușa interioară.

1. Instalați capacele de etanșare din stânga și dreapta pe șina de etanșare pe care se află garnitura ușii.

1. Introduceți garnitura ușii cu clapeta de etanșare în ușa interioară.

2. Fixați garnitura uși cu două cleme de retenție.

Repararea

4.20 Înlocuirea garnituri (superioare) a uşii

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.

4.20.1 Demontarea garniturii uşii

▶ Demonstrati garnitura uşii de pe rama interioară.

4.20.2 Montarea garniturii uşii

Garnitura uşii trebuie tăiată la lungimea coreclă înainte de a fi montată. Această lungi- me este de 1750 mm pentru aparatele cu înălțimea de 81 cm și de 1850 mm pentru aparatele cu înălțimea de 86 cm.

1. Pregătiți garnitura corespunzatoare a ușii.
2. Asigurati poziția corectă de montare a profilului de etanșare.

1. Punctul alb trebuie să se afle la același nivel cu banda patului garniturii.

Garnitura nu trebuie să formeze valuri sau să fie tensionată la colțuri. Garnitura este decupată pe diagonală la capete și oblic pe fundul containerului în partea din față.

Pozitionați capătul garniturii orientat direct spre partea din față, sub ușa interioară. Garnitura trebuie să fie poziționată cât mai departe posibil de fața laterală a containerului.

Garnitura uşii montată corect:

Lampa EmotionLight se află în partea exterioară din față, sus, a rezervorului de clătire.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
√ Aparatele sunt accesibile.
Blatul a fost demontat (optional).
Panoul lateral din dreapta a fost demontat (optional).→760

4.21.1 Demontarea lämpii EmotionLight

1. Detaşati cârligul de prindere de pe fața posterioară (1).

1. Scoateți suportul în sus (2).

2. Trageti stecher ul afară din conector (dreapta jos, pe față frontală a aparatului).

3. Decuplați conexiunea electrică a modulului de alimentare.

1. Demontați lampa EmotionLight de pe aparat.

4.21.2 Montarea lämpii EmotionLight

1. Introduceți suportul în rama rezervorului de clătire (1).

ATENȚIE! Montarea incorectă! Deteriorarea cablului în zona balamalei ușii. ► Montați cablul în zona balamalei ușii (între balamaua panoului și rezervorul de clătire) astfel încât să nu poată fi deteriorat de componentele mobile.

Montați cablul pe partea laterală din dreapta jos.

4.22 Înlocuirea lămpii TimeLight

Înlocuiți lampa TimeLight numai ca piesă completă. Modulul TimeLight este fixat pe fața posteriorară a plăcii de bază.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Panoul pentru picioare a fost demontat.→767
Placa de bază a fost demontată și întoarsă.→768

4.22.1 Demontarea lămpii TimeLight

1. Îndoiti uşor elementele de prindere (1) spre exterior.

1. Trageți modulul TimeLight în sus scoțându-I de pe ghidaj (2).

4.22.2 Montarea lämpii TimeLight

1. Îndoiti elementele de prindere (1) din nou la loc.

1. Împingeti modulul TimeLight în ghidaj (2).
2. Conectati conexiunile electrice.

Repararea

4.23 Înlocuirea lămpii Gap Illumination

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Aparatul este deconectat de la sursa de alimentare cu apă.
Uşa exterioară este dezasamblată.
Panoul de operare a fost demontat.

4.23.1 Demontarea lâmpii Gap Illumination

1. 1. Detaşati elementul de prindere (1).
2. Îndepărtați conexiunile electrice de la modulul de operații (2).

1. 1. Detaşati cârligul de prindere de pe fața posterioară (1).
2. Demontați filamentul lâmpii (2).

1. 1. Decuplați cârligul de prindere (1).

2. Ridicati placa cu circuite imprimate, cu suportul acesteia, și scoateți-o din rama modulului de operații (2).

1. Introduceți suportul plăcii cu circuite imprimate în rama modulului de operații.

1. Fixați-l până când se aude un clic.

1. Montați filamentul lâmpii și fixați-l până când se aude un clic.

1. Conectați cablul la modulul de operații.
