Dicas de resolução - Máquina de lavar loiça

i Sobre este documento....704

1.1 Informação importante 704

1.1.1 Finalidade 704

1.2 Explicação dos símbolos.... 704

1.2.1 Níveis de perigo....704

1.2.2 Símbolos de perigo 704

1.2.3 Estrutura dos avisos....705

1.2.4 Símbolos gerais 705

Segurança....706

2.1 Instruções gerais de segurança....706

2.1.1 Todos os eletrodomésticos 706

Ferramentas e auxiliares....707

Reparação....708

4.1 Substituir o tampo....708

4.1.1 Remover o tampo 708

4.1.2 Instalar o tampo 708

4.2 Instalar o sistema de cesto....709

4.2.1 Instalar a calha para pastilhas para o modelo de 86 cm ..... 709

4.2.2 Instalar o clipe de suporte de chávenas....709

4.2.3 Instalar o inserto de vaporeira....710

4.3 Substituir a gaveta vario....711

4.3.1 Remover a gaveta vario 711

4.3.2 Instalar a gaveta vario 712

4.4 Substituir os braços aspersores.... 713

4.4.1 Remover o braço aspersor 713

4.4.2 Instalar o braço aspersor....713

4.5 Substituir os filtros 714

4.5.1 Remover o filtro 714

4.5.2 Instalar os filtros....714

4.6 Instalar a cabeça aspersora para assadeiras 715

4.7 Substituir o cabo de alimentação.... 716

4.7.1 Desligar o cabo de alimentação 716

4.7.2 Ligar o cabo de alimentação.... 716

4.8 Substituir a tampa do detergente....717

4.8.1 Remover a tampa do detergente 717

4.8.2 Inserir a mola 717

4.8.3 Instalar a tampa do detergente....717

4.9 Substituir a tampa da bomba de água de esgoto 718

4.9.1 Remover a tampa da bomba de água de esgoto 718

4.9.2 Instalar a tampa da bomba de água de esgoto.... 718

4.10 Substituir o painel lateral 719

4.10.1 Remover o painel lateral 719

4.10.2 Instalar o painel lateral....720

4.11 Substituir a porta exterior....721

4.11.1 Remover a porta exterior 721

4.11.2 Instalar a porta exterior 721

4.12 Substituir o painel de comandos 723

4.12.1 Remover o painel de comandos 723

4.12.2 Instalar o painel de comandos....723

4.13 Fixar as molas da porta 724

4.14 Substituir o painel inferior 726

4.14.1 Remover o painel inferior 726

4.14.2 Instalar o painel inferior....726

4.15 Substituir a placa da tomada de base 727

4.15.1 Remover a placa da tomada de base.... 727

4.15.2 Instalar a placa da tomada de base 727

4.16 Substituir a calha de transbordamento 728

4.16.1 Remover a calha de transbordamento 728

4.16.2 Instalar a calha de transbordamento.... 729

4.17 Substituir a porta interior 731

4.19 Substituir a vedação (inferior) da porta 734

4.19.1 Remover a vedação da porta 734

4.19.2 Instalar a vedação da porta....735

4.20 Substituir a vedação (superior) da porta 736

4.20.1 Remover a vedação da porta 736

4.20.2 Instalar a vedação da porta.... 736

Dicas de resolução - Máquina de lavar loiça

4.21 Substituir o EmotionLight 737

4.21.1 Remover o EmotionLight 737
4.21.2 Instalar o EmotionLight....737

4.22 Substituir o TimeLight 740

4.22.1 Remover o TimeLight 740
4.22.2 Instalar o TimeLight 740

4.23 Substituir a Gap Illumination....741

4.23.1 Remover a Gap Illumination 741
4.23.2 Instalar a Gap Illumination 742

i Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo.

Nível de aviso Significado
[2C68] PERIGO	A não observância da mensagem de aviso resulta em morte ou ferimentos graves.
[HA47] AVISO	A não observância da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observância da mensagem de aviso pode resultar em ferimentos ligeiros.
	A não observância da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Símbolo de perigo Significado
		Mensagem geral de aviso
		Perigo de tensão elétrica
		Risco de explosão
		Perigo de cortes

i Sobre este documento

Símbolo de perigo Significado
		Perigo de esmagamento
		Perigo de superfícies quentes
		Perigo de campo eletromagnético intenso
		Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Símbolo ger. Significado
		Identificação de uma dica especial (texto e/ou ilustração)
[00123456]		Identificação de uma dica simples (apenas texto)
[00123457]		Identificação de uma ligação para um tutorial em vídeo
[00123458]		Identificação das ferramentas necessárias
[00123459]		Identificação das condições prévias necessárias
[00123460]		Identificação de uma condição (se ..., então ...)
[00123461]		Identificação de um resultado
[Iniciar] Identificação de uma tecla ou botão
[00123456] Identificação de um número de material
Estado Identificação de um texto exibido / panela(no visor do aparelho)

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos!
• Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país.

Risco de ferimentos causados por arestas vivas!

■ Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

■ Use calçado de proteção.
■ Proteja os componentes pesados contra quedas.
- Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

■ Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensíveis (ESDs)!

- Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detalhes Imagens

Chave parafusos 100 mm, para parafusos com

Torx T20 com orifí- pino de segurança

cio

[00340764]

Chave de parafu- Comprimento 80 mm

sos Torx T15

Chave de fendas Lâmina 10 mm x 1,6 mm x

200 mm

Alicate de pontas Comprimento: 200 mm, reto

[00340871]

Reparação

4.1 Substituir o tampo

Pré-requisito:

√ O aparelho está desligado da alimentação elétrica.
√ O aparelho está livremente acessível.

4.1.1 Remover o tampo

1. Remova os dois parafusos atrás (1) (opcional).
2. Pressione para cima ambas as alavancas de retenção sob o tampo (2).

1. Levante o tampo ligeiramente à frente (3).
2. Empurre o tampo para fora e para trás (4).
3. Remova o tampo.

4.1.2 Instalar o tampo

1. Prenda a parte de trás do tampo nas guias, utilizando as saliências de retenção (1).

1. Empurre o tampo para a frente (2).
2. Pressione a frente do tampo para baixo até ambas as alavancas de retenção encaixarem de forma audível (3).
3. Volte a enroscar os dois parafusos (4) (opcional).

Reparação

4.2 Instalar o sistema de cesto

Pré-requisito:

O cesto em questão foi removido do aparelho.

4.2.1 Instalar a calha para pastilhas para o modelo de 86 cm

Ferramentas necessárias:

Guia das pastilhas [00614935]

Clipe de suporte de chávenas [00618565]

1. Insira a calha para pastilhas diagonalmente na parte da frente do cesto.

2. Centre e encaixe a calha das pastilhas.

4.2.2 Instalar o clipe de suporte de chávenas

Ferramentas necessárias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenas [00618565]

Ao lavar chávenas, o clipe de suporte de chávenas pode ser dobrado para cima. O ângulo adicional reduz a acumulação de água no fundo das chávenas. No caso de copos altos, recomendamos que deixe o clipe de suporte de chávenas dobrado para baixo. Se os cestos superiores liverem um inserto de plástico opcional, este tem de ser removido.

1. Retire o inserto de plástico.

1. Dobre para cima o clipe.

Ferramentas necessárias:

Guia das pastilhas [00614935]
Clipe de suporte de chávenas [00618565]

Encaixe o inserto de vaporeira com as extremidades sob o sistema de cesto.

1. Dobre as pegas para dentro.

1. Remova a pega por cima.

2. Pressione os insertos laterais de plástico para fora e pressione-os para cima para fora do quadro.

1. Dobre as linguetas de guia para fora cuidadosamente.

1. Puxe os espigões rebatíveis para fora das linguetas.

2. Pressione o quadro de metal à frente para fora dos suportes.

1. Empurre o quadro de metal novamente para fora da guia.

4.3.2 Instalar a gaveta vario

Instale pela ordem inversa.

Reparação

4.4 Substituir os braços aspersores

4.4.1 Remover o braço aspersor

1. Desaperte o braço aspersor superior (1) e puxe para baixo para remover (2).

1. Puxe para baixo o braço aspersor inferior para remover.

1. Insira o braço aspersor inferior.
   → O braço aspersor encaixa.
2. Insira o braço aspersor superior e enrosque-o firmemente.

Reparação

4.5 Substituir os filtros

4.5.1 Remover o filtro

1. Rode o filtro grosseiro para a esquerda (1) e remova o sistema de filtro (2).

Certifique-se de que nenhum objeto estranho cai no reservatório.

1. Puxe para baixo o microfiltro para remover.

1. Remonte o sistema de filtro.
   Assegure-se de que os bloqueios de retenção no filtro grosseiro encaixam.
2. Insira o sistema de filtro no aparelho e rode o filtro grosseiro para a direita.
   Assegure-se de que respeita as marcações.

Reparação

4.6 Instalar a cabeça aspersora para assadeiras

1. Retire o cesto superior.
2. Insira a cabeça aspersora para assadeiras no suporte (1) e rode para a direita (2).

A cabeça aspersora para assadeiras encaixa.

Reparação

4.7 Substituir o cabo de alimentação

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
O aparelho está livremente acessível.

4.7.1 Desligar o cabo de alimentação

- Mova a ficha do cabo de alimentação cuidadosamente para cima e para baixo e puxe-a para fora da tomada de ligação.

4.7.2 Ligar o cabo de alimentação

ATENÇÃO!

Sobreaquecimento da ligação principal!

Risco de incêndio

- Insira o cabo de alimentação firmemente até encaixar.

- Insira a ficha do cabo de alimentação na tomada de ligação até a ficha encaixar de forma audível.

klick

Reparação

4.8 Substituir a tampa do detergente

Uma pequena chave de parafusos pode ser usada como ferramenta para alavancar.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta foi aberta.
A tampa do detergente foi aberta.

4.8.1 Remover a tampa do detergente

1. Empurre a tampa do detergente para dentro 5 mm.
2. Eleve a tampa do detergente do lado inferior para fora das calhas de guia e retire-a das calhas de guia do lado superior.
3. Remova a mola.

4.8.2 Inserir a mola

1. Insira a extremidade longa da mola no orifício de montagem do dispositivo dispensador (1).

1. Insira a extremidade curta da mola no orifício de montagem da tampa do detergente (2).
2. Pressione a tampa para dentro do dispositivo dispensador (3).

4.8.3 Instalar a tampa do detergente

1. Insira a tampa do detergente nas calhas de guia de um dos lados 5 mm antes da posição totalmente aberta. Pressione o lado oposto suavemente para dentro das calhas de guia.
2. Verifique o funcionamento da tampa do detergente.

Reparação

4.9 Substituir a tampa da bomba de água de esgoto

Pré-requisito:

O cesto foi removido.
Os filtros foram removidos.→714

4.9.1 Remover a tampa da bomba de água de esgoto

1. Retire toda a água.

Use uma esponja, se necessário.

1. Separe a tampa da bomba, utilizando uma colher e segure-a pela travessa.

1. Eleve a tampa da bomba para dentro em sentido angular e remova-a.

4.9.2 Instalar a tampa da bomba de água de esgoto

Insira a tampa da bomba (1) e pressione-a para baixo (2).

A tampa da bomba encaixa.

Reparação

4.10 Substituir o painel lateral

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
O aparelho está livremente acessível.
Aparelhos de instalação livre: o tampo foi removido.→708

4.10.1 Remover o painel lateral

1. Remova os parafusos do painel lateral (1).

Fig. 1: Totalmente integrável

1. Incline o painel lateral ligeiramente para fora em cima (2).
2. Desça o painel lateral e puxe-o para fora da calha de base (3).

Reparação

4.10.2 Instalar o painel lateral

1. Insira o painel lateral na calha de base (1).

Fig. 2: Totalmente integrável

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.11.1 Remover a porta exterior

Basta remover os parafusos que são descritos nos seguintes passos.

1. Abra a porta.
2. Remova os quatro parafusos.

Segure a porta de um dos lados.

Remova os dois parafusos.

ATENÇÃO! Cabos posicionados incorretamente ou não fixados! Danos na cablagem ► Posicione e fixe os cabos com fita adesiva.

Reparação

Pré-requisito:

A manta isolante foi posicionada corretamente e fixada no interior da porta exterior.
As dobradiças estão inseridas na porta exterior.

1. Feche a porta interior sem bater.

2. Empurre a porta exterior para cima sob o painel de comandos (1).

Segure a porta de um dos lados.

Abra e fixe a porta com dois parafusos (4 parafusos de metal de 11 mm).

Se um módulo de operação estiver defeituoso, o painel de comandos inteiro terá de ser substituído.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta exterior foi removida.
A porta exterior foi removida (totalmente integrável/integrada).

4.12.1 Remover o painel de comandos

1. Desligue as ligações elétricas do painel de comandos e sensor de baixo nível de abrilhantador (1, 2).

1. Desligue o cabo de terra (3) (opcional).
2. Abra a porta do aparelho.

3. Fixe o painel de comandos para que não caia (segure-o).

4. Remova seis parafusos.

Instale pela ordem inversa.

Reparação

4.13 Fixar as molas da porta

1. Remova a tampa da guia do cabo.

1. 1. Abra a porta ligeiramente (1).

2. Insira a ranhura da calha de base (2).

3. Feche a porta lentamente (3).

O sistema de cabos fixa-se automaticamente à dobradiça da porta.

Reparação

1. 1. Feche a porta ligeiramente (4).

2. Mova a ranhura para trás e solte a dobradiça da porta (5).

3. Abra a porta (6).

1. Repita o processo do outro lado do aparelho.

Reparação

4.14 Substituir o painel inferior

Os pés são idênticos e intercambiáveis.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta exterior foi removida.
A porta exterior foi removida (totalmente integrável/integrada).

4.14.1 Remover o painel inferior

1.

Remoção incorreta. Se o painel inferior for solto lateralmente e removido, as duas placas de fixação podem quebrar. Se apenas uma placa de fixação for danificada é possível mudar de lado, pois as placas de fixação são idênticas. Recomenda-se colocar algo sob o aparelho à frente na lateral para aliviar a carga sobre o painel inferior com os pés.

1. Coloque a chave de parafusos dentro das guias (1) e solte o encaixe, empurrando para baixo.

1. Levante o painel para o retirar.

1. Insira os pés.
2. Fixe o painel inferior em cima (1) e pressione-o para baixo até encaixar de forma audivel (2).

A placa da tomada de base situa-se na área inferior à frente.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A frente do móvel (opcional) foi removida.
A porta exterior foi removida.
A porta exterior foi removida (totalmente integrável/integrada).
O painel inferior foi removido (opcional).→726

4.15.1 Remover a placa da tomada de base

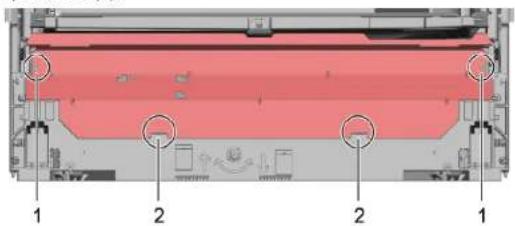

1. Remova os dois parafusos (1).

1 2 2 1

1. Desengate os elementos de encaixe (2).

2. Incline a placa da tomada de base cuidadosamente para a frente (1).

Dependendo da série do modelo, a ficha para o EmotionLight ainda está fixada à base.

Desbloqueie a ficha na lingueta de bloqueio e puxe para trás (opcional) (2).

4.15.2 Instalar a placa da tomada de base

Instale a placa da tomada de base pela ordem inversa.

Reparação

4.16 Substituir a calha de transbordamento

A calha de transbordamento está localizado na área inferior dianteira do aparelho.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A frente do móvel foi removida (opcional).
A porta exterior foi removida.
O painel inferior foi removido (opcional).→726
A placa da tomada de base foi removida.→727

4.16.1 Remover a calha de transbordamento

Água residual

Se a mangueira de drenagem for removida, a água residual pode sair.
■ Recolha a água ou remova-a da cuba coletora inferior com uma seringa de sucção.

1. Puxe para fora o mecanismo de encaixe em cima (1, 2).

1. Solte o elemento de encaixe em cima.

1. Levante a calha de transbordamento para fora.

Danos causados pela água devido à instalação incorreta da calha de transbordamento! Insira a calha de transbordamento corretamente em baixo na guia da calha de base. Encaixe a calha de transbordamento corretamente em cima.

1. 1. Posicione a calha de transbordamento (1).

2. Insira a calha de transbordamento na vedação (2).

3. Pressione a calha de transbordamento para dentro da guia da vedação (3).
4. Insira a calha de transbordamento cuidadosamente (4).
5. Encaixe a calha de transbordamento (5).

1. Verifique a instalação à esquerda e à direita. 3. Verifique o assento firme.

1. Encaixe o clipe de metal dos lados esquerdo e direito.

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

▶ 1. Remova os parafusos (1).
2. Remova a porta interior por cima (2).

1. Fixe a dobradiça da porta com parafusos.
2. Posicione a porta interior na dobradiça da porta.
3. Fixe a porta interior com parafusos.

1. Vire a vedação da porta para a frente.
2. Mova a porta interior para trás da vedação da porta.
3. Feche a porta interior.
4. Vire a vedação da porta para cima.

As peças laterais apontam para cima.

1. Mova a dobradiça da porta para cima.

Reparação

4.18 Substituir a dobradiça da porta

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
O aparelho está livremente acessível.
O painel lateral foi removido.→719
A porta exterior foi removida.
A porta interior foi removida.
O painel de comandos foi removido.→723
As molas da porta foram fixadas.→724
O painel inferior foi removido.→726
A placa da tomada de base foi removida.→727
A calha de extravasamento foi removida.→728

4.18.1 Remover a dobradiça da porta

1. 1. Solte o gancho de encaixe com a chave de parafusos (1).
2. Puxe a dobradiça da porta para a frente (2).

1. Solte a ligação à terra na dobradiça da porta.

PERIGO Risco de choque elétrico devido Risco de vida devido a choque ele da ► As partes elétricas devem cado. ► Após a reparação, solicite de acordo com VDE 0701 país.

1. 1. Coloque a dobradiça no aparelho (1).

2. Desloque a dobradiça para baixo (2) até ficar presa no aparelho.

A falta de ligação à terra pode causar um potencial de ligação na porta.

Estabelecer a ligação à terra.

4.19 Substituir a vedação (inferior) da porta

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta exterior foi removida.
A placa da tomada de base foi removida.→727
O painel inferior foi removido (opcional).→726
As molas da porta foram removidas.
√ O painel de comandos foi removido.
√ O suporte do feixe de fios em baixo à direita foi removido.

4.19.1 Remover a vedação da porta

1. Remova os dois clipes de retenção na vedação inferior da porta (1, 2).

1. Levante a calha de transbordamento para fora.

1. Remova da porta interior a vedação inferior da porta.

4.19.2 Instalar a vedação da porta

1. Encaixe as capas seladas à esquerda e à direita na calha de vedação com a vedação da porta.

1. Insira a vedação da porta com a aba de fecho na porta interior.

2. Fixe a vedação da porta com dois clipes de retenção.

Reparação

4.20 Substituir a vedação (superior) da porta

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.

4.20.1 Remover a vedação da porta

- Remova a vedação da porta do quadro interior.

4.20.2 Instalar a vedação da porta

A vedação da porta tem de ser cortada para ficar com o comprimento correto antes da instalação. Tem de ser de 1750 mm para aparelhos com 81 cm de altura e de 1850 mm para aparelhos com 86 cm de altura.

1. Prepare a vedação da porta apropriada.
2. Assegure a posição de instalação correta do perfil de vedação.

1. O ponto branco deverá estar alinhado com a faixa de base vedante.

A vedação não pode ficar ondulada ou esticada nos cantos. A vedação é cortada diagonalmente nas extremidades e vai-se estreitando na direção do fundo do recipiente à frente.

Posicione a extremidade da vedação exalamente à frente sob a porta interior. A vedação deve assentar na lateral do recipiente o mais possível.

Vedação da porta corretamente instalada:

O EmotionLight está situado na área superior dianteira exterior do depósito de lavagem.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
O aparelho está livremente acessível.
√ O tampo foi removido (opcional).
O painel lateral direito foi removido (opcional).→719

4.21.1 Remover o EmotionLight

1. Desprenda o gancho de encaixe atrás (1).

1. Remova o suporte por cima (2).
2. Puxe a ficha para fora do conector (em baixo à direita na frente do aparelho).

1. Remova a ligação elétrica do módulo de potência.

1. Remova o EmotionLight do aparelho.

4.21.2 Instalar o EmotionLight

1. Insira o suporte no quadro do depósito de lavagem (1).

ATENÇÃO! Instalação impróprial Danos no cabo na área da dobradiça da porta. ► Instale o cabo na área da dobradiça da porta (entre a dobradi- ça de placa e o depósito de lavagem) de modo a que não possa ser danificado pelas peças móveis.

Instale o cabo do lado direito inferior.

Substituir o TimeLight apenas como peça completa. O módulo TimeLight está fixado na parte de trás da placa da tomada de base.

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
O painel inferior foi removido.→726
A placa da tomada de base foi removida e rodada.→727

4.22.1 Remover o TimeLight

1. Dobre os elementos de encaixe (1) ligeiramente para fora.

1. Puxe o módulo TimeLight para cima para fora da guia (2).

4.22.2 Instalar o TimeLight

1. Dobre novamente os elementos de encaixe (1) para trás.

1. Empurre o módulo TimeLight para dentro da guia (2).
2. Conecte a ligação elétrica.

Reparação

4.23 Substituir a Gap Illumination

Pré-requisito:

√ O aparelho está desligado da energia.
√ O aparelho está desligado do abastecimento de água.
A porta exterior está desmontada.
√ O painel de operação foi removido.

1. 1. Desprenda o encaixe (1).
2. Remova a ligação elétrica do módulo de operação (2).

1. 1. Desprenda o gancho de encaixe (1).

2. Levante a placa com o suporte e remova-la do quadro do módulo de operação (2).

1. Insira o suporte da placa no quadro do módulo de operação.

1. Aperte-o com um som de "clique".

CLICK

1. Instale a fibra ótica e aperte-a com um som de "clique".

1. Conecte o fio ao módulo de operação.
