Consigli di riparazione - Lavastoviglie

i Utilizzo del documento 499

1.1 Avvertenze importanti 499

1.1.1 Scopo 499

1.2 Spiegazione dei simboli 499

1.2.1 Livelli di pericolo 499

1.2.2 Simboli di pericolo.... 499

1.2.3 Struttura degli avvertimenti 500

1.2.4 Simboli generici 500

Sicurezza....501

2.1 Note generali sulla sicurezza.... 501

2.1.1 Tutti gli elettrodomestici....501

Strumenti e ausili.... 502

Riparazione....503

4.1 Sostituzione del piano di lavoro 503

4.1.1 Smontaggio del piano di lavoro 503

4.1.2 Montaggio del piano di lavoro 503

4.2 Montaggio del sistema dei cestelli 504

4.2.1 Montaggio di uno scivolo per pastiglie per il modello di 86 cm....504

4.2.2 Montaggio dell'inserto inclinato per tazze.... 504

4.2.3 Montaggio dell'inserto per vaporiera.... 505

4.3 Sostituzione di VarioDrawer 506

4.3.1 Sostituzione di VarioDrawer.... 506

4.3.2 Montaggio di VarioDrawer 507

4.4 Sostituzione dei bracci di lavaggio 508

4.4.1 Smontaggio del braccio di lavaggio 508

4.4.2 Montaggio del braccio di lavaggio 508

4.5 Sostituzione dei filtri.... 509

4.5.1 Smontaggio del filtro 509

4.5.2 Montaggio dei filtri.... 509

4.6 Montaggio della doccia/irroratore per teglie 510

4.7 Sostituzione del cavo di alimentazione....511

4.7.1 Scollegamento del cavo di alimentazione 511

4.7.2 Collegamento del cavo di alimentazione.... 511

4.8 Sostituzione del coperchio del detersivo 512

4.8.1 Smontaggio del coperchio del detersivo.... 512

4.8.2 Inserimento della molla....512

4.8.3 Montaggio del coperchio del detersivo 512

4.9 Sostituzione della copertura della pompa di scarico 513

4.9.1 Smontaggio della copertura della pompa di scarico 513

4.9.2 Montaggio della copertura della pompa di scarico 513

4.10 Sostituzione del pannello laterale.... 514

4.10.1 Smontaggio del pannello laterale.... 514

4.10.2 Montaggio del pannello laterale.... 515

4.11 Sostituzione della porta esterna 516

4.11.1 Smontaggio della porta esterna.... 516

4.11.2 Montaggio della porta esterna 516

4.12 Sostituzione del pannello comandi 518

4.12.1 Smontaggio del pannello comandi 518

4.12.2 Montaggio del pannello comandi 518

4.13 Fissaggio delle molle della porta 519

4.14 Sostituzione del listello dello zoccolo.... 521

4.14.1 Smontaggio del listello dello zoccolo.... 521

4.14.2 Montaggio del listello dello zoccolo.... 521

4.15 Sostituzione dello zoccolo di base.... 522

4.15.1 Smontaggio dello zoccolo di base.... 522

4.15.2 Montaggio dello zoccolo di base.... 522

4.16 Sostituzione del tubo di troppopieno.... 523

4.16.1 Smontaggio della canalina di recupero troppopieno.... 523

4.16.2 Montaggio del tubo di troppopieno.... 524

4.17 Sostituzione della porta interna 526

4.17.1 Smontaggio della porta interna.... 526

4.17.2 Montaggio della porta interna 526

4.18 Sostituzione della cerniera della porta 527

4.18.1 Smontaggio della cerniera della porta 527

4.18.2 Montaggio della cerniera della porta 527

4.19 Sostituzione della guarnizione della porta (inferiore).... 529

4.19.1 Smontaggio della guarnizione della porta.... 529

4.19.2 Montaggio della guarnizione della porta 530

4.20 Sostituzione della guarnizione (superiore) della porta.... 531

4.20.1 Smontaggio della guarnizione della porta.... 531

4.20.2 Montaggio della guarnizione della porta 531

Consigli di riparazione - Lavastoviglie

4.21 Sostituzione di EmotionLight 532

4.21.1 Smontaggio di EmotionLight 532
4.21.2 Montaggio di EmotionLight 532

4.22 Sostituzione del modulo TimeLight 535

4.22.1 Rimozione del modulo TimeLight 535
4.22.2 Montaggio del modulo TimeLight 535

4.23 Sostituzione della Gap Illumination 536

4.23.1 Smontaggio della Gap Illumination 536
4.23.2 Montaggio della Gap Illumination 537

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
		Identificazione di un suggerimento speciale (testo e/o grafica)
[22-01]		Identificazione di un suggerimento semplice (solo testo)
[24-79]		Identificazione di un link per un video tutorial
[25-03]		Identificazione degli strumenti necessari
[26-01]		Identificazione delle condizioni previe necessarie
[27-02]		Identificazione di una condizione (se ..., allora ...)
[28-03]		Identificazione di un risultato
[Avvio] Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di sicurezza
Cacciavite Torx T15	Lunghezza 80 mm
Cacciavite a taglio	Lama 10 mm x 1,6 mm x 200 mm
Pinze a becco ton-do [00340871]	Lunghezza: 200 mm, diritto

Riparazione

4.1 Sostituzione del piano di lavoro

Prerequisiti:

L'apparecchio è stato scollegato dalla rete elettrica.
L'apparecchio è completamente accessibile.

4.1.1 Smontaggio del piano di lavoro

1. Rimuovere le due viti dalla parte posteriore del piano di lavoro (1) (opzionale).
2. Premere verso l'alto entrambe le leve di bloccaggio poste sotto il piano di lavoro (2).

1. Sollevare lievemente da davanti il piano di lavoro (3).
2. Tirare il piano di lavoro all'indietro (4).
3. Smontare il piano di lavoro.

4.1.2 Montaggio del piano di lavoro

1. Inserire la parte posteriore del piano di lavoro nelle guide con i naselli di arresto (1).

1. Spingere il piano di lavoro in avanti (2).
2. Spingere la parte anteriore del piano di lavoro verso il basso, finché entrambe le leve di bloccaggio non arrivano a scattare (3).
3. Avvitare nuovamente le due viti (4) (opzionale).

Riparazione

4.2 Montaggio del sistema dei cestelli

Prerequisiti:

Il cestello rilevante è stato rimosso dall'apparecchio.

4.2.1 Montaggio di uno scivolo per pastiglie per il modello di 86 cm

Attrezzi speciali:

Guida per pastiglie [00614935]

Inserto inclinato per tazze [00618565]

1. Inserire lo scivolo per pastiglie in posizione obliqua nella parte anteriore del cestello.

2. Centrarlo e farlo scattare in posizione.

4.2.2 Montaggio dell'inserto inclinato per tazze

Attrezzi speciali:

Guida per pastiglie [00614935]

Inserto inclinato per tazze [00618565]

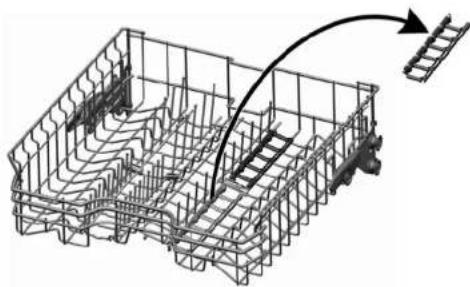

Durante il lavaggio delle tazze, è possibile sollevare l'apposito inserto inclinato. L'angolo aggiuntivo consente di ridurre la quantità di acqua che si deposita sul fondo delle tazze. Con i bicchieri alti è consigliabile aprire l'inserto inclinato per tazze.Nel caso dei cestelli superiori con inserti in plastica opzionali, questi devono essere rimossi per primi.

1. Rimuovere l'inserto in plastica.

1. Far scattare l'inserto inclinato per tazze in posizione.

1. Ruotare l'inserto verso l'alto.

4.2.3 Montaggio dell'inserto per vaporiera

Attrezzi speciali:

Guida per pastiglie [00614935]

Inserto inclinato per tazze [00618565]

▶ Incastrare le punte dell'inserto per vaporiera nel sistema dei cestelli.

1. Posizionare gli oggetti da lavare.

Riparazione

4.3 Sostituzione di VarioDrawer

4.3.1 Sostituzione di VarioDrawer

1. Piegare le alette della maniglia verso l'interno.

1. Estrarre la maniglia tirando verso l'alto.

2. Tirare gli inserti laterali di plastica verso l'esterno e successivamente verso l'alto per rimuoverli dal telaio.

1. Piegare con cautela le clip della guida verso l'esterno.

1. Estrarre le rastrelliere abbattibili dalle clip.

2. Dalla parte frontale, estrarre la cornice metallica dai supporti.

1. Spingere la cornice metallica fuori dalla guida.

4.3.2 Montaggio di VarioDrawer

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione dei bracci di lavaggio

4.4.1 Smontaggio del braccio di lavaggio

1. Svitare il braccio di lavaggio superiore (1) e tirarlo verso il basso per staccarlo (2).

1. Tirare verso il basso il braccio di lavaggio inferiore per rimuoverlo.

4.4.2 Montaggio del braccio di lavaggio

1. Inserire il braccio di lavaggio inferiore.
   Il braccio di lavaggio si blocca in posizione.
2. Inserire il braccio di lavaggio superiore e avvitarlo saldamente in posizione.

Riparazione

4.5 Sostituzione dei filtri

4.5.1 Smontaggio del filtro

1. Ruotare il filtro grossolano in senso antiorario (1) e togliere il sistema filtro (2).

Controllare che non cadano corpi estranei nella coppa del filtro.

1. Spingere il microfiltro verso il basso per rimuoverlo.

4.5.2 Montaggio dei filtri

1. Rimontare il sistema filtro. Verificare che i fermi di bloccaggio sul filtro grossolano si blocchino in posizione.
2. Inserire il sistema filtro nell'apparecchio e ruotare il filtro grossolano in senso orario. Assicurarsi che le marcature con le frecce siano allineate.

Riparazione

4.6 Montaggio della doccia/irroratore per teglie

1. Togliere il cestello superiore.
2. Inserire la doccia/irroratore per teglie nel supporto (1) e ruotarla verso destra (2).

La doccia/irroratore per teglie si blocca in posizione.

Riparazione

4.7 Sostituzione del cavo di alimentazione

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.

4.7.1 Scollegamento del cavo di alimentazione

- Muovere cautamente su e giù il cavo di alimentazione staccandolo dalla presa di corrente.

4.7.2 Collegamento del cavo di alimentazione

ATTENZIONE!

Surriscaldamento del collegamento principale!

Pericolo di incendio

- Inserire perfettamente il cavo di alimentazione fino a percepirne lo scatto.

Inserire il connettore del cavo di alimentazione nella presa di corrente fino a udire lo scatto dell'innesto.

klick

Riparazione

4.8 Sostituzione del coperchio del detersivo

È possibile utilizzare un cacciavite di piccole dimensioni per fare leva.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta è stata aperta.
Il coperchio del detersivo è stato aperto.

4.8.1 Smontaggio del coperchio del detersivo

1. Far scorrere il coperchio del detersivo di 5 mm.
2. Esercitare una leggera pressione sulla parte inferiore del coperchio del detersivo ed estrarlo dai binari di guida afferrandolo dalla parte superiore.
3. Rimuovere la molla.

4.8.2 Inserimento della molla.

1. Inserire l'estremità lunga della molla nel foro di montaggio del cassetto del distributore (1).

1. Inserire l'estremità corta della molla nel foro di montaggio del coperchio del distributore (2).
2. Premere il coperchio contro il cassetto del distributore (3).

4.8.3 Montaggio del coperchio del detersivo

1. Inserire da un lato il coperchio del detersivo di 5 mm nei binari di guida prima che si trovi in posizione completamente aperta. Esercitando una leggera forza, spingere il lato opposto del coperchio nei binari di guida.
2. Controllare il funzionamento del coperchio del detersivo.

Riparazione

4.9 Sostituzione della copertura della pompa di scarico

Prerequisiti:

Il cestello è stato rimosso.
I filtri sono stati rimossi.→509

4.9.1 Smontaggio della copertura della pompa di scarico

1. Togliere l'eventuale acqua.

Usare un cucchiaio se necessario.

1. Fare leva sulla copertura della pompa con un cucchiaio e afferrarlo dalla nervatura.

1. Sollevare il coperchio della pompa verso l'interno e rimuoverlo.

4.9.2 Montaggio della copertura della pompa di scarico

- Inserire la copertura della pompa (1) e premerla verso il basso (2).

La copertura della pompa si blocca in posizione.

Riparazione

4.10 Sostituzione del pannello laterale

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Apparecchi a libero posizionamento: il piano di lavoro è stato smontato.→503

4.10.1 Smontaggio del pannello laterale

1. Rimuovere le viti dal pannello laterale (1).

Fig. 1: A scomparsa totale

1. Inclinare leggermente la parte superiore del panello laterale verso l'esterno (2).
2. Tirare il pannello laterale verso il basso ed estrarlo dalla base (3).

Riparazione

4.10.2 Montaggio del pannello laterale

1. Inserire il pannello laterale nella base (1).

Fig. 2: A scomparsa totale

1. Spingere il pannello laterale contro l'apparecchio (2).
2. Fissare il pannello laterale con le viti (3).

Riparazione

4.11 Sostituzione della porta esterna

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.11.1 Smontaggio della porta esterna

Rimuovere semplicemente le viti come descritto nei seguenti passaggi.

1. Aprire la porta.
2. Rimuovere le quattro viti.

Fissare la porta tenendola ferma da una parte.

Rimuovere le due viti.

4.11.2 Montaggio della porta esterna

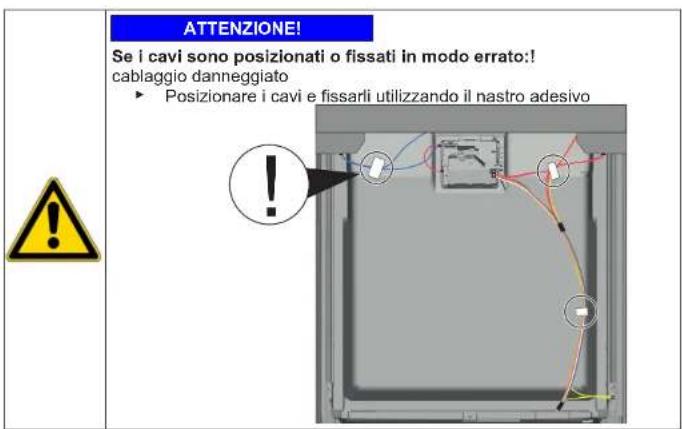

ATTENZIONE! Se i cavi sono posizionati o fissati in modo errato:! cablaggio danneggiato ► Posizionare i cavi e fissarli utilizzando il nastro adesivo

Riparazione

Prerequisiti:

Il materiale isolante è stato posizionato correttamente e fissato all'interno della porta esterna.
√ Le cerniere sono inserite nella porta esterna. 1. Chiudere la porta interna senza farla scattare.
2. Posizionare la parte superiore della porta esterna sotto il pannello comandi (1).

1. Premere la porta esterna contro la porta interna e tenere la posizione (2).

4.

Fissare la porta tenendola ferma da una parte.

Aprire la porta e fissarla con due viti (viti metalliche 4 x 11 mm).

1. Fissare la porta esterna con quattro viti (viti metalliche 4 x 11).

4.12 Sostituzione del pannello comandi

Se un modulo di comando è difettoso, tutto il pannello comandi deve essere sostituito.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.

L'apparecchio è scollegato dalla rete idrica.

La porta esterna è stata smontata.

La porta esterna è stata smontata (completamente integrata/integrata).

4.12.1 Smontaggio del pannello comandi

1. Scollegare i collegamenti elettrici dal pannello comandi e dal sensore di mancanza brillantante posto in basso (1, 2).

2. Rimuovere le sei viti.

3. Rimuovere il pannello comandi.

4.12.2 Montaggio del pannello comandi

Utilizzare viti 4 x 16 mm.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1. Scollegare il cavo di terra (3) (opzionale).
2. Aprire la porta dell'apparecchio.
3. Fissare il pannello comandi in modo che non cada (tenerlo fermo).

Riparazione

4.13 Fissaggio delle molle della porta

1. Estrarre la copertura del passacavi.

1. 1. Aprire leggermente la porta (1).

2. Fissare nella scanalatura della base (2).

3. Chiudere lentamente la porta (3).

Il sistema si aggancia automaticamente alla cerniera della porta.

Riparazione

1. 1. Chiudere leggermente la porta (4).

2. Spingere all'indietro per rilasciare la cerniera della porta (5).

3. Aprire la porta (6).

1. Ripetere l'operazione sull'altro lato dell'apparecchio.

Riparazione

4.14 Sostituzione del listello dello zoccolo

I piedini sono identici e interscambiabili.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta esterna è stata smontata.
√ La porta esterna è stata smontata (completamente integrata/integrata).

4.14.1 Smontaggio del listello dello zoccolo

1.

Smontaggio errato.Se il listello dello zoccolo è lente lateralmente e viene rimosso, vi può essere la rottura di entrambe le staffe. Se solo una staffa risulta danneggiata, il lato può essere sostituito perché le staffe sono identiche.Per ridurre il carico sul listello dello zoccolo dotato di piedini, è consigliabile porre qualcosa sotto l'apparecchio ai lati e nella parte anteriore.

1. Inserire un cacciavite nelle guide (1) e rilasciare il meccanismo di blocco spingen-do verso il basso.

1. Sollevare il pannello.

1. Rimuovere i piedini tirandoli in avanti (1).

4.14.2 Montaggio del listello dello zoccolo

1. Inserire i piedini.
2. Inserire il listello dello zoccolo dall'alto (1) e spingere verso il basso fino a che non scatta in posizione (2).

4.15 Sostituzione dello zoccolo di base

Lo zoccolo di base si trova in basso nella parte anteriore.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il pannello della porta (opzionale) è stato smontato.
La porta esterna è stata smontata.
√ La porta esterna è stata smontata (completamente integrata/integrata).
Il listello dello zoccolo è stato rimosso (opzionale).→521

4.15.1 Smontaggio dello zoccolo di base

1. Rimuovere le due viti (1).

1 2 2 1

1. Sganciare gli elementi di blocco (2).

2. Piegare leggermente in avanti lo zoccolo di base (1).

A seconda del modello, la spina di EmotionLight rimane fissata al basamento.

Staccare la spina sulla tacca di arresto ed estrarla dalla parte posteriore (2).

4.15.2 Montaggio dello zoccolo di base

Per montare lo zoccolo di base, eseguire i passaggi precedenti in sequenza inversa.

Riparazione

4.16 Sostituzione del tubo di troppopieno

Il tubo di troppopieno è situato in basso nella parte anteriore dell'apparecchio.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il pannello della porta è stato smontato (opzionale).
√ La porta esterna è stata smontata.
Il listello dello zoccolo è stato rimosso (opzionale).→521
Lo zoccolo di base è stato smontato.→522

4.16.1 Smontaggio della canalina di recupero troppopieno.

Acqua residua

• Lo smontaggio del tubo di scarico può comportare la fuoriuscita di acqua residua.
  ■ Assorbirla oppure aspirarla dal basamento con la pompa a sifone.

• Fare leva sulla parte superiore del meccanismo di blocco per rimuoverlo (1, 2).

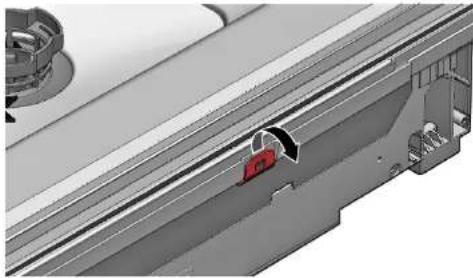

1. Sganciare l'elemento di blocco.

1. 1. Inserire il cacciavite sotto il fermo di metallo (1).

2. Sganciare con delicatezza il fermo di metallo (2).

1. Sollevare il tubo di troppopieno ed estrarlo.

4.16.2 Montaggio del tubo di troppopieno

Rischio di danni provocati dall'acqua in caso di montaggio non corretto del tubo di troppopieno!

Inserire correttamente il tubo di troppopieno in basso nella guida della base.

Innestare il tubo di troppopieno in posizione in alto.

1. 1. Posizionare il tubo di troppopieno (1).

2. Avvicinare il tubo di troppopieno alla guarnizione (2).

3. Premere il tubo di troppopieno nella guida della guarnizione (3).
4. Inserire il tubo di troppopieno (4)
5. Bloccare il tubo di troppopieno (5).

1. Controllare il montaggio a destra e a sinistra. 3. Controllare che l'alloggiamento sia saldo.

1. Bloccare con il fermo di metallo a sinistra e a destra.

4.17 Sostituzione della porta interna

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.17.1 Smontaggio della porta interna

1. Togliere le viti (1).
2. Rimuovere la porta interna sollevandola (2).

1. Fissare la cerniera della porta con viti.
2. Posizionare la porta intema sulla cerniera della porta.
3. Fissare la porta interna con viti.

4.17.2 Montaggio della porta interna

1. Mettere la guarnizione della porta in avanti.
2. Spingere la porta interna dietro la guarnizione della porta.
3. Chiudere la porta interna.
4. Mettere la guarnizione della porta verso l'alto. Le parti laterali sono rivolte verso l'alto.
5. Spostare la cerniera della porta verso l'alto.

Riparazione

4.18 Sostituzione della cerniera della porta

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il pannello laterale è stato rimosso.→514
√ La porta esterna è stata smontata.
La porta interna è stata rimossa.
Il pannello comandi è stato rimosso.→518
Le molle della porta sono state fissate.→519
Il listello dello zoccolo è stato rimosso.→521
√ Lo zoccolo di base è stato smontato.→522
√ La canalina di recupero troppopieno è stata rimossa.→523

4.18.1 Smontaggio della cerniera della porta

1. 1. Sbloccare il fermo con un cacciavite (1).

2. Tirare la cerniera della porta in avanti (2).

1. Sbloccare il collegamento di messa a terra sulla cerniera della porta.

4.18.2 Montaggio della cerniera della porta

PERICOLO Rischio di scosse elettriche dovuto Pericolo di morte dovuto a scosse conforme ► Le parti elettriche devono e ► Ultimata la riparazione, occa forme alla norma VDE 070

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettricisti qualificati.
Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Riparazione

1. 1. Posizionare la cerniera sull'apparecchio (1).

2. Spostare la cerniera verso il basso (2) finché non è bloccata nell'apparecchio.

Il mancato collegamento di messa a terra può portare a potenziale di rete sulla porta.

Stabilire il collegamento di messa a terra.

4.19 Sostituzione della guarnizione della porta (inferiore)

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta esterna è stata smontata.
Lo zoccolo di base è stato smontato.→522
Il listello dello zoccolo è stato rimosso (opzionale).→521
Le molle della porta sono state rimosse.
Il pannello comandi è stato rimosso.
Il supporto del cablaggio nella parte inferiore destra è stato rimosso.

4.19.1 Smontaggio della guarnizione della porta

1. Togliere i due fermi dalla guarnizione inferiore della porta (1, 2).

1. Staccare la canalina di recupero troppopieno.

1. Sollevare il canale di troppopieno.

1. Togliere la guarnizione inferiore della porta dalla porta interna.

4.19.2 Montaggio della guarnizione della porta

1. Montare i tappi a destra e sinistra del binario sigillante con la guarnizione della porta.

1. Inserire la guarnizione della porta con l'aletta di chiusura nella porta interna.

2. Fissare la guarnizione della porta con due fermi.

Riparazione

4.20 Sostituzione della guarnizione (superiore) della porta

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.

4.20.1 Smontaggio della guarnizione della porta

▶ Togliere la guarnizione della porta dal telaio interno.

4.20.2 Montaggio della guarnizione della porta

La guarnizione della porta deve essere tagliata alla lunghezza corretta prima del montaggio. È di 1750 mm per gli apparecchi di altezza 81 cm e di 1850 mm per gli apparecchi di altezza 86 cm.

1. Preparare la guarnizione della porta giusta.
2. Verificare che il profilo di tenuta sia montato nella posizione corretta.

1. Il punto bianco deve essere allineato con la striscia di tenuta.

La guarnizione non deve essere ondulata o tesa negli angoli. La guarnizione è tagliata diagonalmente alle estremità e si assottiglia nel fondo del cassetto davanti.

Posizionare l'estremità della guarnizione diritta davanti sotto la porta interna. La guarnizione deve poggiare il più possibile contro il lato del cassetto.

→ Guarnizione della porta montata correttamente:

4.21 Sostituzione di EmotionLight

EmotionLight è situata in alto nella parte anteriore dell'area esterna del serbatoio di risciacquo.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato (opzionale).
Il pannello laterale destro è stato rimosso (opzionale).→514

4.21.1 Smontaggio di EmotionLight

1. Sbloccare il fermo dalla parte posteriore (1).

1. Togliere il supporto tirandolo verso l'alto (2).
2. Staccare la spina dal connettore (nella parte inferiore destra davanti all'apparecchio).

1. Staccare il collegamento elettrico dal modulo di potenza.

1. Togliere EmotionLight dall'apparecchio.

4.21.2 Montaggio di EmotionLight

1. Inserire il supporto nel telaio del serbatoio di risciacquo (1).

1. Bloccare il fermo (2).

3.

ATTENZIONE!

Montaggio errato!

Danni al cavo nell'area della cemiera della porta.

Montare il cavo nell'area della cerniera della porta (tra la cerniera e il serbatoio di risciacquo) in modo che non possa essere danneggiato dalle parti in movimento.

Montare il cavo nella parte inferiore destra.

4.22 Sostituzione del modulo TimeLight

Il modulo TimeLight può essere sostituito solo come un'unità completa. Il modulo TimeLight è fissato sul retro dello zoccolo di base.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
Il listello dello zoccolo è stato rimosso.→521
Lo zoccolo di base è stato smontato e capovolto.→522

4.22.1 Rimozione del modulo TimeLight

1. Piegare leggermente gli elementi di blocco (1) verso l'esterno.

1. Estrarre il modulo di proiezione TimeLight dalla guida (2).

4.22.2 Montaggio del modulo TimeLight

1. Piegare nuovamente gli elementi di blocco verso l'interno (1).

1. Inserire il modulo di proiezione TimeLight all'interno della guida (2).
2. Allacciare il collegamento elettrico.

Riparazione

4.23 Sostituzione della Gap Illumination

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
La porta esterna è smontata.
Il pannello comandi è stato smontato.

4.23.1 Smontaggio della Gap Illumination

1. 1. Sbloccare il fermo (1).
2. Staccare il collegamento elettrico dal modulo di comando (2).

1. 1. Sbloccare il fermo dalla parte posteriore (1).

2. Togliere il modulo luminoso (2).

1. 1. Sbloccare il fermo (1).

2. Sollevare il PCB con il supporto e toglierlo dal telaio del modulo di comando (2).

4.23.2 Montaggio della Gap Illumination

1. Inserire il supporto del PCB nel telaio del modulo di comando.

1. Inserirlo fino a sentire uno scatto.

1. Inserire il modulo luminoso fino a sentire uno scatto.

1. Collegare il filo al modulo di comando.

1.2.4 Simbolurile generale 746

Siguranța....747

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța
