MANUAL DE UTILIZARE DV18DGAL HiKOKI

3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie, cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale. c) Preveniţ i pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi și nici bijuterii. Ţineţi-vă părul și hainele la distanţă de piesele în mișcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la sisteme de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf. h) Nu lăsaţi obișnuinţa dobândită din utilizarea frecventă a sculelor să vă facă să deveniţi superfi ciali și să ignoraţi principiile de siguranţă în folosirea sculei. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosi ţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile și de a depozita sculele electrice, scoateţi ștecărul din priză și/sau scoateţi setul de acumulatori din sculă, dacă este detașabil. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

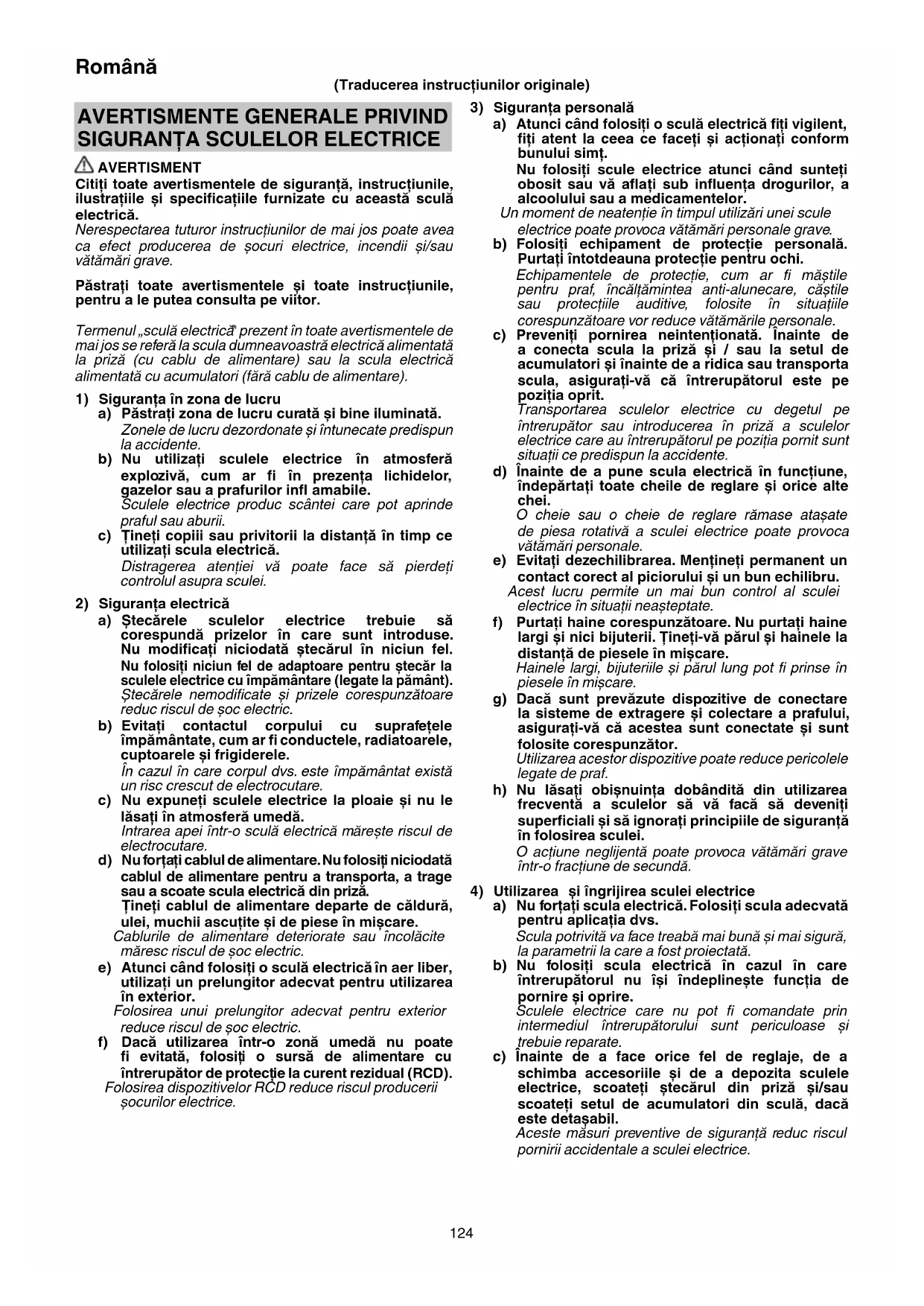

AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile și specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de șocuri electrice, incendii și/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ș tecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice. (Traducerea instrucţiunilor originale) 0000BookDV18DGAL.indb1240000BookDV18DGAL.indb124 2021/01/1916:52:272021/01/1916:52:27125 Română d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi sculele electrice și accesoriile. Verifi caţi alinierea și prinderea pieselor mobile, ruperea pieselor precum și orice alte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil s ă se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase. h) Menţineţi mânerele și suprafeţele de prindere uscate, curate și ferite de ulei și unsoare. Mânerele și suprafeţele de prindere alunecoase nu permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii.

Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri. e) Nu utilizaţi un set de acumulatori sau o sculă care este deteriorat(ă) sau modifi cat(ă). Este posibil ca acumulatorii deterioraţi sau modifi caţi să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneţi un set de acumulatori sau o sculă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie. g) Respectaţi toate instrucţiunile de încărcare și nu încărcaţi setul de acumulatori sau scula în afara intervalului de temperatură specifi cat în instrucţiuni. Încărcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. b) Nu reparaţi niciodată seturile de acumulatori deterioraţi. Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizaţi. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

Instrucţiuni de siguranţă pentru toate operaţiile a) Purtaţi căști de protecţie când lucraţi cu mașina de înșurubat cu impact. Expunerea la zgomot poate duce la pierderea auzului. b) Atunci când executaţi o operaţie în care accesoriul de debitat poate intra în contact cu cabluri ascunse, ţineţi unealta electrică de suprafeţele izolate de prindere. Accesoriile de tăiere și de fi xare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părţile metalice descoperite și pot electrocuta operatorul. Instrucţiuni de siguranţă la utilizarea burghielor pentru perforare adâncă a) Nu operaţi niciodată la o viteză mai mare decât viteza maximă nominală a burghiului pentru perforare. La viteze mai mari, este posibil ca burghiul să se îndoaie dacă îi este permis să se rotească liber fără a fi în contact cu piesa de lucru, ducând la vătămare personală. b) Începeţi întotdeauna găurirea la viteză redusă și cu vârful burghiului în contact cu piesa de lucru. La viteze mai mari, este posibil ca burghiul să se îndoaie dacă îi este permis să se rotească liber fără a fi în contact cu piesa de lucru, ducând la vătămare personală. c) Aplicaţi presiune doar pe direcţia de avans a burghiului și nu aplicaţi presiune excesivă. Burghiele se pot îndoi cauzând ruperea acestora sau pierderea controlului, ducând la vătămare personală. AVERTISMENTE SUPLIMENTARE

1. Asiguraţi-vă că zona de perforare nu conţine nicio

obstrucţie ascunsă, inclusiv cabluri electrice, conducte de apă și gaz. Perforarea acestora poate conduce la șocuri electrice sau scurtcircuite, scăpări de gaz sau alte pericole care pot cauza accidente grave sau vătămări.

2. Asiguraţi-vă că ţineţi scula ferm în timpul folosirii ei.

Nerespectarea avertismentelor poate duce la accidente sau vătămări. (Fig. 12)

3. Securizaţi elementul de prelucrat. Un element securizat

cu dispozitive de prindere sau într-o menghină își păstrează poziţia mult mai bine decât dacă este ţinut manual.

4. Pregătirea și verifi carea locului de muncă. Verifi caţi dacă

locul de muncă este corespunzător, urmând măsurile de precauţie.

trunderea materiilor străine în orifi ciul pentru conectarea acumulatorului. 0000BookDV18DGAL.indb1250000BookDV18DGAL.indb125 2021/01/1916:52:272021/01/1916:52:27126 Română

6. Nu demontaţi niciodată acumulatorul sau încărcătorul.

7. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic și acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

8. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

9. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

10. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de șoc electric sau deteriorarea încărcătorului.

11. Strângeţi manșonul sufi cient de tare la montarea bitului

în mandrina fără cheie. Dacă manșonul nu este strâns sufi cient, bitul poate aluneca sau poate să se desprindă, provocând vătă mări.

12. La schimbarea vitezei de rotaţie cu butonul comutator,

asiguraţi-vă că întrerupătorul e oprit. Schimbarea vitezei în timp ce motorul se rotește va defecta cutia de viteze.

13. Cadranul ambreiajului nu poate fi poziţionat între

numerele „1, 3, 5 … 22” sau între puncte și scula nu trebuie folosită cu cadranul ambreiajului între „22” și linia din mijlocul marcajului de perforare. Acţionând astfel, se poate deteriora.

14. Rotiţi întotdeauna această unitate în sensul acelor de

ceasornic, dacă o utilizaţi ca mașină de înșurubat cu percuţie.

15. Oprirea unităţii după muncă neîntreruptă.

16. Motorul se poate opri în cazul în care scula este

supraîncărcată. Dacă acest lucru se întâmplă, eliberaţi întrerupătorul sculei și eliminaţi cauza supraîncărcării.

17. Rotaţia motorului poate fi blocată atât timp cât unitatea

este folosită ca burghiu. În timpul folosirii mașinii de înșurubat, ave ţi grijă să nu blocaţi motorul.

18. Dacă motorul este blocat, opriţi imediat alimentarea cu

curent electric. Dacă motorul rămâne blocat mai mult timp, este posibil ca motorul sau bateria să se fi ars.

19. Utilizarea acumulatorului într-o atmosferă rece (sub 0

grade Celsius) poate duce uneori la slăbirea cuplului de strângere și la diminuarea randamentului. Acesta, însă, este un fenomen temporar și totul revine la normal când bateria se încălzește.

20. Nu priviţi sursa de lumină direct. Vă puteţi vătăma ochii.

21. Montaţi capătul bit în locul specifi cat de pe sculă. Dacă

utilizaţi scula cu capătul bit montat incorect, bitul poate cădea și se pot produce vătămări corporale.

22. Nu montaţi capete bit a căror lungime, grosime sau

dimensiune diferă faţă de capătul bit plus de acţionare (65 mm lungime) inclus în ACCESORIILE STANDARD. Capătul bit poate cădea și se pot produce vătămări corporale.

23. Utilizaţi întotdeauna scula și acumulatorul la temperaturi

cuprinse între -5°C și 40°C.

24. Încărcaţi întotdeauna acumulatorul la o temperatură

ambientală de 0–40°C.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească . După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf.

Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi.

Nu expuneţi acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică.

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

12. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu apă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii. 0000BookDV18DGAL.indb1260000BookDV18DGAL.indb126 2021/01/1916:52:272021/01/1916:52:27127 Română

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel și cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieșire și respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum și regulile și reglementările ţării de destinaţie.

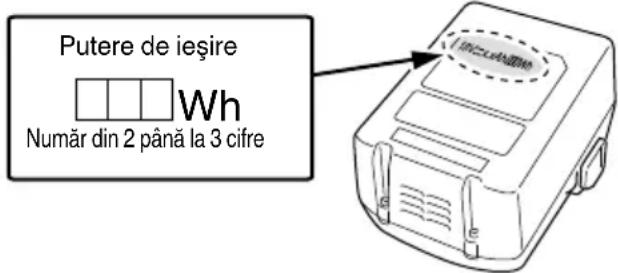

Putere de ieşire Număr din 2 până la 3 cifre SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. DV18DGAL: Masina de insurubat si gaurit cu percutie cu acumulator Pentru a reduce riscul de accidente, utilizatorul trebuie să citească manualul de utilizare. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. Curent continuu V Tensiune nominală

Viteză la mers în gol min

Oscilaţii pe minut Bpm Forţă de impact Ls Viteză mică Hs Viteză mare Cărămidă Lemn Metal Șurub mecanic Șurub pentru lemn Capacitate mandrină

Greutate* (Conform Procedura EPTA 01/2014) Găurire Găurire de impact Pornire Oprire Deconectaţi acumulatorul Schimbare viteză rotaţie – Viteză mare Schimbare viteză rotaţie – Viteză mică Rotaţie în sensul acelor de ceasornic Rotaţie contrară acelor de ceasornic

• În funcţie de acumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18 (se vinde separat). ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine și accesoriile enumerate la pagina 168. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII ○ Perforarea cărămizii și a bucăţilor de beton, etc. ○ Înșurubarea și îndepărtarea șuruburilor mecanice, șuruburilor pentru lemn și șuruburilor pentru tablă, etc. ○ Perforarea diverselor metale ○ Perforarea diverselor tipuri de lemn SPECIFICAŢII Specifi caţiile acestei mașini sunt enumerate în tabelul de la pagina 168. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. 0000BookDV18DGAL.indb1270000BookDV18DGAL.indb127 2021/01/1916:52:272021/01/1916:52:27128 Română ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi cablul de alimentare al încărcătorului la

priză. Când conectaţi ștecărul încărcătorului la o priză, lampa indicatoare va clipi în culoarea roșie (la interval de o 1 secundă). PRECAUŢIE Nu folosiţi cablul de alimentare dacă este deteriorat. Duceţi-l imediat la reparat.

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig. 2.

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie. Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1) ● Semnifi caţiilelămpii indicatoare Semnifi caţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. Tabelul 1 Semnifi caţiile lămpii indicatoare Lampă de control (roșie) Înainte de încărcare Clipește Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) În timpul încărcării Luminează Luminează în mod continuu La încărcare completă Clipește Luminează timp de 0,5 secunde. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Așteptare supraîncălzire Clipește Luminează timp de 1 secundă. Nu luminează timp de 0,5 secunde. (stă stinsă timp de 0,5 secunde) Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răcește) Încărcarea nu se poate efectua Clipește Luminează timp de 0,1 secunde. Nu luminează timp de 0,1 secunde. (stă stinsă timp de 0,1 secunde) Defecţiune la acumulator sau la încărcător ● Referitor la temperaturile și timpul de încărcare a acumulatorului. Temperaturile și timpul de încărcare vor fi prezentate în Tabelul 2 Tabelul 2 Încărcător Acumulator

Tensiune de încărcare V 14,4 – 18 Greutate kg 0,35 0,5 Temperaturi la care acumulatorul poate fi reîncărcat 0oC – 50oC Timp încărcare pentru acumulator de capacitate, aprox. (La 20oC) 1,3 Ah 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah 8,0 Ah min min min min min min min min min

Număr celule acumulator 4 – 10 0000BookDV18DGAL.indb1280000BookDV18DGAL.indb128 2021/01/1916:52:282021/01/1916:52:28129 Română NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare. PRECAUŢIE Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzește, cauzând defecţiuni. După efectuarea încărcării, așteptaţi 15 minute până la următoarea încărcare.

4. Deconectaţi ștecărul de la priză.

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător și apoi depozitaţi-l. PRECAUŢIE ○ Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se oprește timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când lampa indicatoare pâlpâie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există corpuri străine și îndepărtaţi-le. În cazul în care nu există corpuri străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat a fost scos, așteptaţi minimum 3 secunde înainte de a-l reinsera pentru a continua încă rcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ȘI OPERARE

Acţiune Figură Pagină Scoaterea și introducerea acumulatorului

Ajustarea cuplului de strângere

Selectarea poziţiei burghiului

Cum se folosește Ledul

Schimbarea direcţiei de rotaţie

Utilizarea întrerupătorului

Utilizarea suportului pentru capete bit

ÎNTREŢINERE ȘI VERIFICARE

1. Inspectarea sculei

Întrucât folosirea unei unelte tocite va împiedica buna funcţionare și va cauza posibile defecţiuni la motor, ascuţiţi sau schimbaţi scula de îndată ce abraziunea este vizibilă.

2. Inspectarea șuruburilor de asamblare

Inspectaţi cu regularitate toate șuruburile de asamblare și asiguraţi-vă că sunt fi xate corespunzător. Dacă există șuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina și/sau să nu o udaţi cu ulei sau apă.

4. Curăţarea exteriorului

Dacă mașina de înșurubat s-a murdărit, ștergeţi-o cu o cârpă moale uscată sau cu o cârpă înmuiat ă în soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Depozitaţi scula electrică și acumulatorul într-un loc în care temperatura este sub 40°C şi nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare scăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărc ării și folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. 0000BookDV18DGAL.indb1290000BookDV18DGAL.indb129 2021/01/1916:52:282021/01/1916:52:28130 Română Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 93 dB (A) Nivelul tipic al presiunii sonore ponderate A: 82 dB (A) Incertitudine K : 3 dB (A). Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841. Perforarea metalului: Valoarea emisiei de vibraţii a

Perforarea cu impact a betonului: Valoarea emisiei de vibraţii

Valoarea totală declarată a vibraţiilor și valoarea declarată a emisiei de zgomot au fost măsurate în conformitate cu o metodă standard de testare și pot fi utilizate pentru compararea unei scule cu alta. Acestea pot fi utilizate și ca o evaluare preliminară a expunerii. AVERTISMENT ○ Vibraţiile și emisia de zgomot în timpul folosirii efective a sculei electrice pot diferi de valorile totale declarate, în funcţie de modurile în care este utilizată scula, în special de ce tip de piesă de prelucrat este procesată; și ○ Identifi caţi măsuri de siguranţă ce trebuie luate pentru protejarea operatorului și care sunt bazate pe estimarea expunerii, în condiţii reale de utilizare (ţinând seama de toate componentele ciclului de utilizare, cum ar fi timpul necesar opririi sculei și timpul de funcţionare suplimentar la pornirea sculei). NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. 0000BookDV18DGAL.indb1300000BookDV18DGAL.indb130 2021/01/1916:52:282021/01/1916:52:28131 Română REMEDIEREA PROBLEMELOR Dacă aparatul funcţionează anormal, efectuaţi verifi cările din tabelul de mai jos. Dacă problema nu se remediază, consultaţi distribuitorul sau Centrul de service autorizat HiKOKI. Simptom Cauză posibilă Remediu Instrumentul nu funcţionează Nicio durată de alimentare rămasă în acumulator Încărcaţi acumulatorul. Acumulatorul nu este atașat în siguranţă. Împingeţi acumulatorul până auziţi un declic. Instrumentul s-a oprit brusc Instrumentul a fost supraîncărcat Eliminaţi cauza supraîncărcării. Acumulator supraîncălzit Lăsaţi acumulatorul să se răcească complet. Cuţite instrument -nu pot fi atașate -cad Forma porţiunii de atașare nu corespunde Diametrul de strângere al mandrinei fără cheie este de la 1,5 mm la 13 mm. Utilizaţi un cuţit care cade în intervalul menţionat. Blocajul mandrinei fără cheie este uzat Contactaţi un Centru de Service Autorizat HiKOKI și aranjaţi să vi se înlocuiască mandrina veche făr ă cheie cu una nouă. Comutatorul nu poate fi tras Butonul de selectare înainte/înapoi este poziţionat la jumătate Apăsaţi butonul ferm în poziţie pentru direcţia de rotaţie dorită. Capul șurubului alunecă sau se slăbește. Numărul cuţitului nu corespunde cu dimensiunea șurubului Instalaţi un cuţit corespunzător. Cuţitul este uzat Înlocuiţi-l cu un cuţit nou. Găurile nu pot fi perforate ușor. Burghiul este uzat Înlocuiţi-l cu un burghiu nou. Viteza de rotaţie nu este adecvată Reglaţi viteza de rotaţie (RIDICAT/SCĂZUT) pentru a se potrivi materialului care urmează a fi perforat. Burghiul se rotește în sens invers Schimbaţi la rotaţia spre înainte. Lampa pilot pâlpâie rapid în culoarea roșie, iar încărcarea acumulatorului nu începe. Acumulatorul nu este introdus complet. Introduceţi acumulatorul bine. În bornele acumulatorului sau în locul de atașare a acumulatorului există corpuri străine. Scoateţi corpurile străine. Lampa pilot clipește în culoarea roșie, iar încărcarea acumulatorului nu începe. Acumulatorul nu este introdus complet. Introduceţi acumulatorul bine. Acumulatorul este supraîncălzit. Dacă este lăsat așa, în cazul în care temperatura acestuia scade, acumulatorul va începe să se încarce automat, dar acest lucru poate reduce durata de viaţă a acumulatorului. Se recomandă ca înainte de a-l încărca, acumulatorul să fi e răcit într-un loc bine ventilat, departe de lumina directă a soarelui. Timpul de utilizare a acumulatorului este scurt, chiar dacă acumulatorul este încărcat complet. Durata de viaţă a acumulatorului este epuizată. Înlocuiţi acumulatorul cu unul nou. Acumulatorul se încarcă foarte greu. Temperatura acumulatorului, a încărcătorului sau a mediului înconjurător este extrem de scăzută. Încărcaţi acumulatorul în spaţiu interior sau într-un alt mediu mai cald. Orifi ciile încărcătorului sunt blocate, cauzând supraîncălzirea componentelor sale interne. Evitaţi blocarea orifi ciilor. Ventilatorul de răcire nu funcţionează. Contactaţi un centru de service autorizat HiKOKI pentru efectuarea de reparaţii. 0000BookDV18DGAL.indb1310000BookDV18DGAL.indb131 2021/01/1916:52:282021/01/1916:52:28132 Slovenščina b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb. c) Izogibajte se nenamernemu zagonu. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo. d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače. Orodje ali ključ, ki se nahaja na vrtečem delu električnega orodja lahko povzroči telesne poškodbe. e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje. f) Nosite primerna oblačila. Med delom ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele. g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom. h) Ne dovolite, da vas znanje, pridobljeno s pogostim rokovanjem z orodjem, zavede, da zanemarite varnostna navodila za ravnanje z orodjem. Neprevidnost lahko že v delčku sekunde povzroči hude telesne poškodbe.
