BRUGSANVISNING DV18DGAL HiKOKI

Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen. Derved kan du bedre styre det elektriske værktøj i uventede situationer. f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele. Løst tøj, løse smykker eller langt hår kan komme i klemme i de bevægelige dele. g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis. Brug af støvopsamling kan reducere støvrelaterede risici. h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj. En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed. b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres. c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring. Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet. d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj. Elektrisk værktøj er farligt i hænderne på uerfarne brugere. e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj. GENERELLE SIKKERHEDSADVARSLER FOR

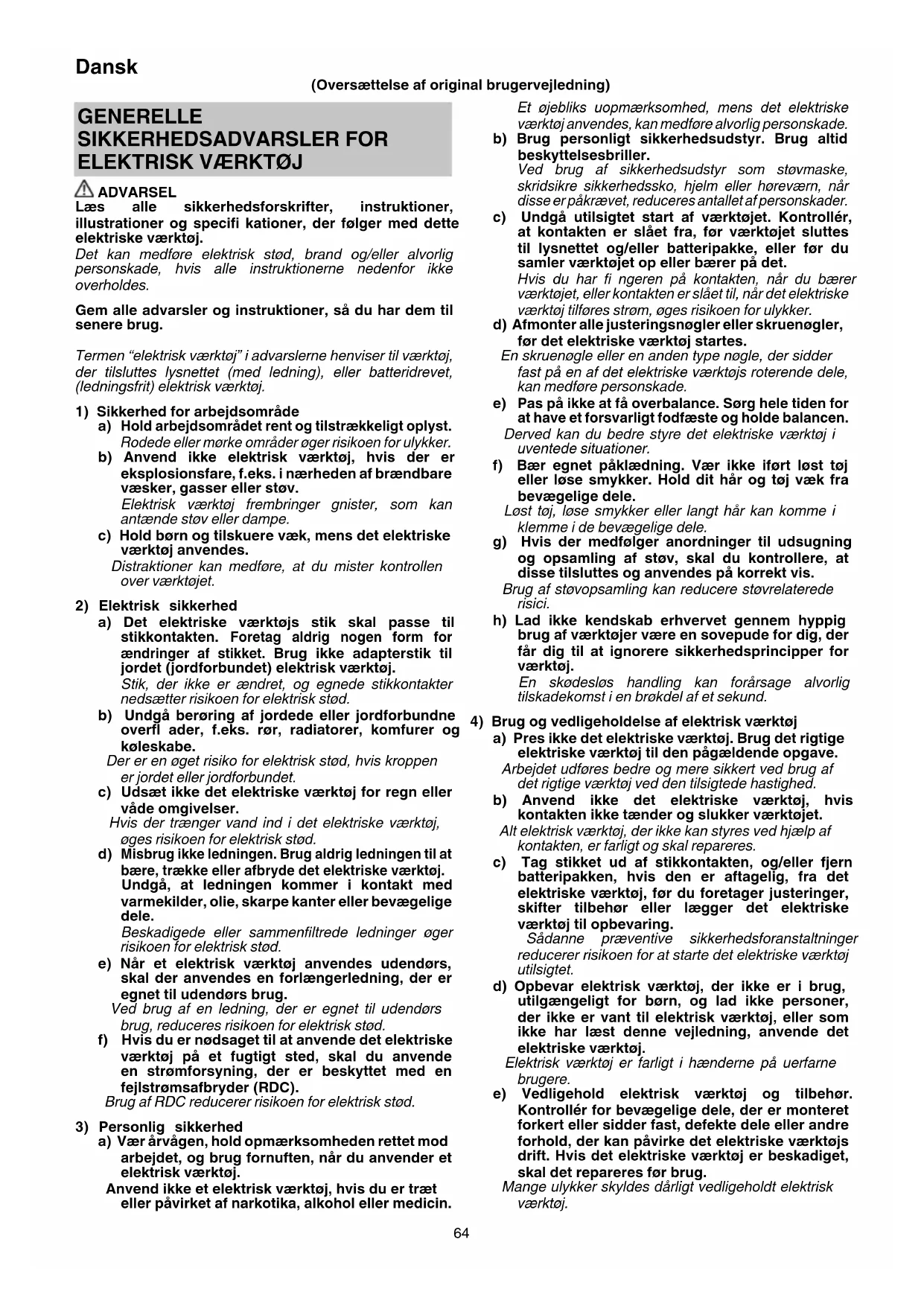

ADVARSEL Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj. Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes. Gem alle advarsler og instruktioner, så du har dem til senere brug. Termen “elektrisk værktøj” i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

Hold arbejdsområdet rent og tilstrækkeligt oplyst. Rodede eller mørke områder øger risikoen for ulykker. b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe. c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes. Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj. Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød. b) Undgå berøring af jordede eller jordforbundne overfl ader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser. Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfi ltrede ledninger øger risikoen for elektrisk stød. e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug. Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød. f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC). Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin. (Oversættelse af original brugervejledning) 0000BookDV18DGAL.indb640000BookDV18DGAL.indb64 2021/01/1916:52:142021/01/1916:52:1465 Dansk f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre. g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede. h) Hold håndtag og gribefl ader tørre, rene og fri for olie og fedt. Glatte håndtag og gribefl ader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specifi ceret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, når den anvendes med en anden batteripakke. b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand. c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand. d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger. e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst. f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele. Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes. b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere. FORHOLDSREGEL Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysisk svagelige personer. SIKKERHEDSFORSKRIFTER FOR LEDNINGSFRI BOREMASKINE Sikkerhedsforskrifter for alle funktioner a) Bær høreværn ved anvendelse af slagboremaskine. Udsættelse for støj kan medføre høretab. b) Hold fast i det elektriske værktøjs isolerede gribefl ader ved udførelse af funktioner, hvor skæretilbehøret kan komme i kontakt med skjult ledningsføring. Skæretilbehør, der kommer i kontakt med en "strømførende" ledning kan gøre synlige metaldele af det elektriske værktøj "strømførende" og kan give operatøren elektrisk stød. Sikkerhedsforskrifter ved anvendelse af lange borehoveder a) Må aldrig anvendes ved højere hastighed end borehovedets maksimale hastighedsklassifi cering. Ved højere hastigheder kan borehovedet blive bøjet, hvis det kører frit uden at røre ved arbejdsemnet, hvilket medfører personskade. b) Start altid boring ved lav hastighed, hvor spidsen af borehovedet rører ved arbejdsemnet. Ved højere hastigheder kan borehovedet blive bøjet, hvis det kører frit uden at røre ved arbejdsemnet, hvilket medfører personskade. c) Læg kun tryk på i direkte linje med hovedet, og læg ikke overdrevent tryk tryk på. Hovederne kan blive bøjet og forårsage nedbrud eller tab af kontrol, hvilket medfører personskade. EKSTRA SIKKERHEDSADVARSLER

1. Sørg for, at det område der skal bores, er fuldstændigt

frit for skjulte forhindringer, herunder elektrisk ledningsføring, vand eller gasrør. Boring i førnævnte kan medføre elektrisk stød eller kortslutning, gaslækage eller andre farer, der kan forårsage alvorlige ulykker eller tilskadekomst.

2. Sørg for at holde godt fast i værktøjet under anvendelse.

Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst. (Fig. 12)

3. Fastspænd arbejdsemnet. Et arbejdsemne fastspændt

med fastspændingsenheder eller i en skruestik er mere sikkert, end hvis du holder det i hånden.

4. Opsætning og kontrol af arbejdssted. Kontrollér, om

arbejdsstedet er velegnet ved at følge forholdsreglerne.

5. Undgå, at fremmedlegemer trænger ind i hullet til

tilslutning af det genopladelige batteri.

6. Skil aldrig det genopladelige batteri eller opladeren ad.

7. Kortslut aldrig det genopladelige batteri. Kortslutning

af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.

8. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis

batteriet brændes, kan det eksplodere.

9. Når batteriet har nået slutningen af sin levetid, skal du

levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afl adede batteri.

10. Stik ikke genstande ind i opladerens ventilationsåbninger.

Hvis metalgenstande eller brændbare stoff er kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.

11. Ved montering af en spids i den selvspændende patron

skal du spænde bøsningen tilsvarende. Hvis bøsningen ikke er spændt, kan spidsen glide eller falde ud og medføre tilskadekomst. 0000BookDV18DGAL.indb650000BookDV18DGAL.indb65 2021/01/1916:52:142021/01/1916:52:1466 Dansk

12. Ved ændring af rotationshastigheden med

omskifterknappen skal du bekræfte, at kontakten er slået fra. Ændringer af hastigheden, mens motoren drejer, beskadiger gearene.

13. Koblingshjulet kan ikke indstilles til mellem tallene

”1, 3, 5 … 22” eller prikkerne og må ikke anvendes med koblingshjulstallet mellem ”22” og linjen midt på boremærket. Hvis du gør det, kan det medføre beskadigelse.

14. Anvend altid denne enhed ved rotation med uret, når du

anvender den som slagboremaskine.

15. Slukning af enheden efter kontinuerligt arbejde.

16. Motoren stopper muligvis, hvis værktøjet overbelastes.

Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagen til overbelastningen.

17. Motorens rotation låses muligvis, så den stopper, mens

enheden anvendes som bor. Under anvendelse af boremaskinen skal du passe på ikke at låse motoren.

18. Hvis motoren går i baglås, skal du straks afbryde

strømmen. Hvis motoren går i baglås i et stykke tid, kan motoren eller batteriet blive brændt.

19. Anvendelse af batteriet i kolde omgivelser (under 0

grader celsius) kan sommetider medføre et svækket tilspændingsmoment og en reduceret arbejdsmængde. Dette er dog et midlertidigt fænomen; tilstanden bliver normal igen, når batteriet varmes op.

20. Kig ikke direkte ind i lyset. Dette kan medføre øjenskader.

21. Opbevar bitten på det angivne sted på værktøjet. Hvis

bitten opbevares forkert, og værktøjet bruges, kan bitten falde ud og forårsage personskade.

22. Undlad at opbevare bits på værktøjet, som har en

anden størrelse, et andet mål eller andre dimensioner end den plus-skruebit (65 mm lang), der er en del af STANDARDUDSTYRET. Bitten kan falde ud og forårsage personskader.

23. Anvend altid værktøjet og batteriet ved temperaturer på

mellem -5°C og 40°C.

24. Oplad altid batteriet ved en omgivende temperatur på

BATTERIET For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig

med strøm på batteriet. Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren

muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder

batteriet op med at levere strøm. I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen. Vær desuden opmærksom på følgende advarsler og forholdsregler. ADVARSEL For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.

○ Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet. ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet. ○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv. ○ Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

2. Undlad at punktere batteriet med et skarpt objekt som fx

et søm, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

3. Undlad at anvende et tydeligt beskadiget eller deformt

en cigarettændere i biler.

7. Hvis batteriet ikke oplades helt, selv efter at den angivne

opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

8. Undlad at anbringe eller udsætte batteriet for høje

temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

9. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages

en lækage eller ubehagelig lugt.

10. Undlad at anvende det på et sted hvor der udvikles

Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås. FORSIGTIG

Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge. Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

2. Hvis du får væske på huden eller tøjet, skal du

øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

3. Hvis du opdager rust, ubehagelig lugt, misfarvning,

deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler. ADVARSEL Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion- batteriet skal du sørge for at overholde reglerne for følgende indhold. ○ Placér ikke elektrisk ledende snavs, søm og ledninger som jern- og kobberledning i opbevaringskassen. ○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren. 0000BookDV18DGAL.indb660000BookDV18DGAL.indb66 2021/01/1916:52:142021/01/1916:52:1467 Dansk

VEDRØRENDE TRANSPORT AF

LITHIUM-ION-BATTERI Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler. ADVARSEL Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informér fi rmaet om batteriets udgangseff ekt, og følg transportfi rmaets instruktioner, når du arrangerer transport. ○ Lithium-ion-batterier, der overstiger en udgangseff ekt på 100 Wh, betragtes som værende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsesprocedurer. ○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

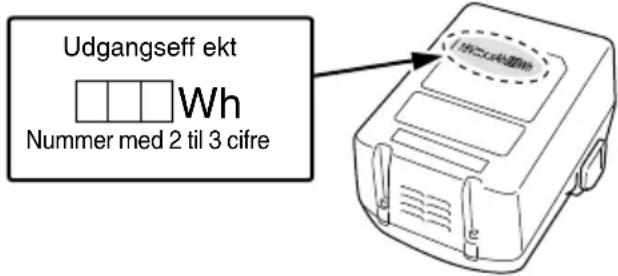

Udgangseff ekt Nummer med 2 til 3 cifre SYMBOLER ADVARSEL Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen. DV18DGAL: Batteri slagboremaskine Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader. Kun for EU-lande Elektrisk værktøj må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaff es på en måde, der skåner miljøet mest muligt. Jævnstrøm V Nominel spænding

Hastighed uden belastning min

Omdrejning pr. minut Bpm Slaghastighed Ls Lav hastighed Hs Høj hastighed Mursten Træ Metal Maskinskrue Træskrue Borepatronens kapacitet

Vægt* (I henhold til EPTA-procedure 01/2014) Boring Slagboring Slå boremaskine TIL Slå boremaskine FRA Kobl batteriet fra Skift rotationshastighed - Høj hastighed Skift rotationshastighed - Lav hastighed Rotation med uret Rotation mod uret

• Afhænger af monteret batteri. Den tungeste vægt målesmed BSL36B18 (forhandles separat). STANDARDTILBEHØR Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet på side 168. Der forbeholdes ret til ændringer i standardtilbehør uden varsel. ANVENDELSE ○ Boring i mursten og betonblokke, osv. ○ Isætning og fjernelse af maskinskruer, træskruer, gevindskruer, osv. ○ Boring af forskellige typer metal ○ Boring af forskellige typer træ SPECIFIKATIONER Denne maskines specifi kationer er opstillet i tabellen på side

BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. OPLADNING Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet). FORSIGTIG Anvend ikke den elektriske ledning, hvis den er beskadiget. Få den straks repareret.

2. Sæt batteriet i opladeren.

Sæt batteriet ordentligt i opladeren som vist i Fig. 2.

Når et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt. Når batteriet er fuldt opladet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1) 0000BookDV18DGAL.indb670000BookDV18DGAL.indb67 2021/01/1916:52:142021/01/1916:52:1468 Dansk ● Pilot lysindikation Kontrollampens indikationer er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand. Tabel 1 Kontrollampens indikationer Kontrollampe (rød) Før opladning Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Under opladning Lyser Lyser vedvarende Opladning fuldført Blinker Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Standby på grund af overophedning Blinker Lyser i 1 sekund. Lyser ikke i 0,5 sekunder. (slukket i 0,5 sekunder) Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder, når batteriet er kølet af) Opladning er umulig Blinker hurtigt Lyser i 0,1 sekunder. Lyser ikke i 0,1 sekunder. (slukket i 0,1 sekunder) Funktionsfejl i batteri eller oplader ● Vedrørende batteriets temperaturer og opladningstid. Temperaturene og opladningstiden bliver som vist i Tabel 2 Tabel 2 Oplader Batteri

Antal battericeller 4 – 10 BEMÆRK Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding. FORSIGTIG Når batteriopladeren har været anvendt kontinuerligt, opvarmes den, hvorved årsagen til fejl opstår. Når opladningen er fuldført, skal du vente 15 minutter inden næste opladning.

4. Tag opladerens netkabel ud af kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud.

BEMÆRK Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter. FORSIGTIG ○ Hvis batteriet oplades, mens det er varmt efter at have ligget længe på et sted med direkte sollys, eller fordi batteriet lige har været anvendt, lyser opladerens kontrollampe i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sådant tilfælde skal batteriet først have lov til at køle af, hvorefter opladningen kan påbegyndes. ○ Når kontrollampen blinker hurtigt (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegemer i opladerens batteristik. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet. ○ Idet det tager den indbyggede mikrocomputer omtrent 3 sekunder at bekræfte, at det batteri, der oplades med opladeren, er taget ud, skal du vente mindst 3 sekunder, før du sætter det i igen og fortsætter opladningen. Hvis batteriet sættes i, før der er gået 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentligt. 0000BookDV18DGAL.indb680000BookDV18DGAL.indb68 2021/01/1916:52:152021/01/1916:52:1569 Dansk

MONTERING OG ANVENDELSE

Handling Figur Side Fjernelse og isætning af batteriet

Justering af tilspændingsmoment

Valg af slagposition

Sådan anvender du LED-lyset

Montering af spidsen

Betjening af kontakt

Sådan bruges bitholderen

Valg af tilbehør ― 171

VEDLIGEHOLDELSE OG EFTERSYN

1. Eftersyn af værktøjet

Idet anvendelse af sløvt værktøj forringer eff ektiviteten og medfører mulig funktionsfejl i motoren, skal du slibe eller udskifte værktøjet, så snart du opdager værktøjsslid.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve ”hjertet” af det elektriske værktøj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver våd af olie eller vand.

4. Udvendig rengøring

Når skruemaskinen er snavset, kan du tørre den af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

Opbevar det elektriske værktøj og batteriet på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde. BEMÆRK Opbevaring af lithium-ion-batterier. Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares. Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning. Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange. Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye. FORSIGTIG Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes. Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele). GARANTI Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefi ndes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter. Information om luftbåren støj og vibration De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871. Det afmålte A-vægtede lydniveau: 93 dB (A) Det afmålte A-vægtede lydtryksniveau: 82 dB (A) Usikkerhed K: 3 dB (A). Brug høreværn. De samlede vibrationsværdier (treaksiel vektorsum) bestemt i overensstemmelse med EN62841. Boring i metal: Vibrationsudsendelsesværdi

Slagboring i beton: Vibrationsudsendelsesværdi

Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet. De kan også anvendes i en foreløbig vurdering af eksponeringen. ADVARSEL ○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og ○ For at identifi cere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden hvor der trykkes på aftrækkeren). BEMÆRK Grundet HiKOKI’s løbende forskning og udvikling kan specifi kationerne heri ændres uden forudgående varsel. 0000BookDV18DGAL.indb690000BookDV18DGAL.indb69 2021/01/1916:52:152021/01/1916:52:1570 Dansk FEJLFINDING Brug eftersynene i tabellen nedenfor, hvis værktøjet ikke fungerer som normalt. Hvis dette ikke løser problemet, skal du kontakte din forhandler eller et autoriseret HiKOKI-servicecenter. Symptom Sandsynlig årsag Afhjælpning Værktøjet kører ikke Ingen tilbageværende batteriladning Oplad batteriet. Batteriet sidder ikke ordentligt fast. Skub batteriet ind, indtil du hører et klik. Værktøjet er stoppet pludseligt Værktøjet blev overbelastet Fjern årsagen til overbelastningen. Batteriet er overophedet Lad batteriet køle grundigt af. Værktøjets spidser - kan ikke monteres - falder af Formen på monteringsdelen stemmer ikke Opspændingsdiameteren på den nøglefrie spændepatron er mellem 1,5 mm til 13 mm. Anvend en spids, der ligger inden for det angivne område. Låsen på den nøglefrie spændepatron er slidt Kontakt et HiKOKI-autoriseret servicecenter, og bestil tid til udskiftning af den gamle nøglefrie spændepatron. Der kan ikke trækkes i kontakten Knappen til valg af forlæns/baglæns sidder midt imellem de to muligheder Tryk knappen ordentligt hen mod én af mulighederne for at opnå den ønskede rotationsretning. Skruehovedet glider eller går løst. Bitnummeret stemmer ikke overens med skruestørrelsen Montér en egnet spids. Spidsen er slidt Udskift spidsen med en ny. Der kan ikke bores jævne huller. Boret er slidt Udskift boret med et nyt. Rotationshastigheden er ikke passende Justér rotationshastigheden (HØJ/LAV), så den passer til det materiale, der skal bores i. Boret drejer baglæns Skift til forlæns rotation. Indikatorlampen blinker hurtigt rødt, og batteriopladning begynder ikke. Batteriet er ikke sat helt i. Sæt batteriet ordentligt i. Der sidder fremmedlegemer i batteriterminalen eller dér, hvor batteriet er monteret. Fjern fremmedlegemet. Indikatorlampen blinker rødt, og opladningen af batteriet starter ikke. Batteriet er ikke sat helt i. Sæt batteriet ordentligt i. Batteriet er overophedet. Hvis batteriet efterlades, begynder det automatisk at lade op, hvis dets temperatur falder, men dette kan nedsætte batteriets levetid. Det anbefales, at batteriet afkøles på et sted med god ventilation uden direkte sollys, før det oplades. Batteribrugstiden er kort, selvom batteriet er fuldt opladet. Batteriets levetid er opbrugt. Udskift batteriet med et nyt. Batteriet er længe om at lade op. Temperaturen i batteri, oplader eller det omgivende miljø er meget lav. Oplad batteriet indendørs eller i et andet varmere miljø. Opladerens ventilationskanaler er blokerede og overopheder dens indvendige komponenter. Undgå at blokere ventilationskanalerne. Ventilatoren kører ikke. Kontakt et autoriseret HiKOKI-servicecenter for reparation. 0000BookDV18DGAL.indb700000BookDV18DGAL.indb70 2021/01/1916:52:152021/01/1916:52:1571 Norsk

8. Ikke kast batteriet på et bål. Hvis batteriet er brent, kan

11. Når du monterer en bit i det nøkkelløse festet må

13. Clutchskiven kan ikke stilles inn mellom tallene ”1, 3,

boremaskin. Når du bruker boremaskinen må du passe på at du ikke låser motoren.

24. Lad alltid batteriet ved en omgivelsestemperatur på

Skjer dette må du lade opp batteriet med det samme.

5. Ikke koble direkte til et elektrisk uttak eller bilens

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet. De kan også brukes til en foreløpig vurdering av eksponeringen. ADVARSEL ○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 0000BookDV18DGAL.indb760000BookDV18DGAL.indb76 2021/01/1916:52:162021/01/1916:52:1677 Norsk PROBLEMLØSNING Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter. Symptom Mulig årsak Løsning Verktøyet virker ikke Ingen gjenværende batteristrøm Lade batteriet. Batteriet er ikke montert ordentlig. Skyv batteriet inn til du hører et klikk. Verktøyet stoppet plutselig Verktøyet ble overbelastet Fjern årsaken til overbelastningen. Batteriet overopphetet La batteriet kjøle seg ordentlig ned. Verktøybit -kan ikke monteres -faller av Formen på festedelen passer ikke Chuck-diameteren til det nøkkelløse festet er 1,5 mm til 13 mm. Bruk en bit som faller innenfor det angitte området. Låsen på det nøkkelløse festet er slitt Kontakt et HiKOKI-autorisert servicesenter og avtal å få det gamle nøkkelløse festet byttet ut med et nytt et. Bryteren kan ikke trykkes inn Forover/revers-velgerknappen er halvveis trykket inn Trykk knappen hardt ned i ønsket posisjon for den ønskede rotasjonsretningen. Skruehodet sklir eller løsner. Bitnummeret samsvarer ikke med skruestørrelsen Installer en passende bit. Biten er slitt Bytt det ut med en ny bit. Hull kan ikke bores jevnt. Boret er slitt Bytt det ut med et nytt bor. Rotasjonshastigheten er ikke egnet Juster rotasjonshastigheten (HØY/LAV) for å passe med materialet som skal bores. Boret roterer i revers Bytt til rotasjon forover. Pilotlampen fl imrer raskt rødt, og batteriladingen starter ikke. Batteriet er ikke satt helt inn. Sett inn batteriet ordentlig. Det er fremmedlegemer i batteriterminalen eller der batteriet er festet. Fjern fremmedlegemene. Pilotlampen blinker rødt, og batteriladingen starter ikke. Batteriet er ikke satt helt inn. Sett inn batteriet ordentlig. Batteriet er overopphetet. Hvis latt være, vil batteriet automatisk starte oppladingen hvis temperaturen reduseres, men dette kan redusere batteriets levetid. Det anbefales at batteriet avkjøles på et godt ventilert sted unna direkte sollys før du begynner ladingen. Batteriets brukstid er kort selv om batteriet er helt oppladet. Batteriets levetid er oppbrukt. Bytt ut batteriet med et nytt. Batteriet bruker lang tid på å lades. Temperaturen til batteriet, laderen eller området er ekstremt lavt. Lad opp batteriet innendørs eller i et annet varmere område. Laderens ventiler er blokkert og får de innvendige komponentene til å overopphetes. Unngå å blokkere ventilene. Kjøleviften virker ikke. Kontakt et HiKOKI-autorisert servicesenter for reparasjon. 0000BookDV18DGAL.indb770000BookDV18DGAL.indb77 2021/01/1916:52:172021/01/1916:52:1778 Suomi b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita. h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita. Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.
