3) Siguranţa personală

a) Atunci când folosiţi o sculă electrică fi ţi vigilent, fi ţi atent la ceea ce faceţi și acţionaţi conform bunului simţ. Nu folosiţi scule electrice atunci când sunteţi obosit sau vă afl aţi sub infl uenţa drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenţie în timpul utilizări unei scule electrice poate provoca vătămări personale grave. b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna protecţie pentru ochi. Echipamentele de protecţie, cum ar fi măștile pentru praf, încălţămintea anti-alunecare, căștile sau protecţiile auditive, folosite în situaţiile corespunzătoare vor reduce vătămările personale. c) Preveniţ i pornirea neintenţionată. Înainte de a conecta scula la priză și / sau la setul de acumulatori și înainte de a ridica sau transporta scula, asiguraţi-vă că întrerupătorul este pe poziţia oprit. Transportarea sculelor electrice cu degetul pe întrerupător sau introducerea în priză a sculelor electrice care au întrerupătorul pe poziţia pornit sunt situaţii ce predispun la accidente. d) Înainte de a pune scula electrică în funcţiune, îndepărtaţi toate cheile de reglare și orice alte chei. O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provoca vătămări personale. e) Evitaţi dezechilibrarea. Menţineţi permanent un contact corect al piciorului și un bun echilibru. Acest lucru permite un mai bun control al sculei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi haine largi şi nici bijuterii. Ţineţi-vă părul şi hainele la distanţă de piesele în mişcare. Hainele largi, bijuteriile și părul lung pot fi prinse în piesele în mișcare. g) Dacă sunt prevăzute dispozitive de conectare la sisteme de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și sunt folosite corespunzător. Utilizarea acestor dispozitive poate reduce pericolele legate de praf. h) Nu lăsaţi obişnuinţa dobândită din utilizarea frecventă a sculelor să vă facă să deveniţi superfi ciali şi să ignoraţi principiile de siguranţă în folosirea sculei. O acţiune neglijentă poate provoca vătămări grave într-o fracţiune de secundă.

4) Utilizarea și îngrijirea sculei electrice

a) Nu forţaţi scula electrică. Folosi ţi scula adecvată pentru aplicaţia dvs. Scula potrivită va face treabă mai bună și mai sigură, la parametrii la care a fost proiectată. b) Nu folosiţi scula electrică în cazul în care întrerupătorul nu își îndeplinește funcţia de pornire și oprire. Sculele electrice care nu pot fi comandate prin intermediul întrerupătorului sunt periculoase și trebuie reparate. c) Înainte de a face orice fel de reglaje, de a schimba accesoriile şi de a depozita sculele electrice, scoateţi ştecărul din priză şi/sau scoateţi setul de acumulatori din sculă, dacă este detaşabil. Aceste măsuri preventive de siguranţă reduc riscul pornirii accidentale a sculei electrice.

AVERTISMENT Citiţi toate avertismentele de siguranţă, instrucţiunile, ilustraţiile şi specifi caţiile furnizate cu această sculă electrică. Nerespectarea tuturor instrucţiunilor de mai jos poate avea ca efect producerea de şocuri electrice, incendii şi/sau vătămări grave. Păstraţi toate avertismentele și toate instrucţiunile, pentru a le putea consulta pe viitor. Termenul „sculă electrică prezent în toate avertismentele de mai jos se referă la scula dumneavoastră electrică alimentată la priză (cu cablu de alimentare) sau la scula electrică alimentată cu acumulatori (fără cablu de alimentare).

1) Siguranţa în zona de lucru

a) Păstraţi zona de lucru curată și bine iluminată. Zonele de lucru dezordonate și întunecate predispun la accidente. b) Nu utilizaţi sculele electrice în atmosferă explozivă, cum ar fi în prezenţa lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scântei care pot aprinde praful sau aburii. c) Ţineţi copiii sau privitorii la distanţă în timp ce utilizaţi scula electrică. Distragerea atenţiei vă poate face să pierdeţi controlul asupra sculei.

2) Siguranţa electrică

a) Ștecărele sculelor electrice trebuie să corespundă prizelor în care sunt introduse. Nu modifi caţi niciodată ștecărul în niciun fel. Nu folosiţi niciun fel de adaptoare pentru ștecăr la sculele electrice cu împământare (legate la pământ). Ștecărele nemodifi cate și prizele corespunzătoare reduc riscul de șoc electric. b) Evitaţi contactul corpului cu suprafeţele împământate, cum ar fi conductele, radiatoarele, cuptoarele și frigiderele. În cazul în care corpul dvs. este împământat există un risc crescut de electrocutare. c) Nu expuneţi sculele electrice la ploaie și nu le lăsaţi în atmosferă umedă. Intrarea apei într-o sculă electrică mărește riscul de electrocutare. d) Nu forţaţi cablul de alimentare. Nu folosiţi niciodată cablul de alimentare pentru a transporta, a trage sau a scoate scula electrică din priză. Ţineţi cablul de alimentare departe de căldură, ulei, muchii ascuţ ite și de piese în mișcare. Cablurile de alimentare deteriorate sau încolăcite măresc riscul de șoc electric. e) Atunci când folosiţi o sculă electrică în aer liber, utilizaţi un prelungitor adecvat pentru utilizarea în exterior. Folosirea unui prelungitor adecvat pentru exterior reduce riscul de șoc electric. f) Dacă utilizarea într-o zonă umedă nu poate fi evitată, folosiţi o sursă de alimentare cu întrerupător de protecţie la curent rezidual (RCD). Folosirea dispozitivelor RCD reduce riscul producerii șocurilor electrice. (Traducerea instrucţiunilor originale) 00BookDS18DDQEU.indb12600BookDS18DDQEU.indb126 2022/07/0711:55:062022/07/0711:55:06127 Română d) Depozitaţi sculele electrice neutilizate departe de zona de acţiune a copiilor și nu lăsaţi persoanele care nu sunt familiarizate cu scula electrică sau cu prezentele instrucţiuni să folosească scula electrică. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi sculele electrice şi accesoriile. Verifi caţi alinierea şi prinderea pieselor mobile, ruperea pieselor precum şi orice alte aspecte care ar putea să infl uenţeze funcţionarea sculelor electrice. Dacă scula electrică este deteriorată, înainte de a o utiliza, duceţi-o la reparat. Multe accidente sunt provocate de scule electrice întreţinute necorespunzător. f) Păstraţi elementele de tăiere curate și ascuţite. Elementele de tăiere bine întreţinute și cu muchiile de tăiere bine ascuţite sunt mai ușor de controlat și este mai puţin probabil să se agaţe. g) Folosiţi scula electrică, accesoriile și vârfurile etc. în conformitate cu prezentele instrucţiuni, luând în considerare condiţiile de lucru și operaţiunile ce urmează a fi efectuate. Folosirea sculei electrice pentru alte operaţiuni decât cele prevăzute poate avea ca efect apariţia unor situaţii periculoase. h) Menţineţi mânerele şi suprafeţele de prindere uscate, curate şi ferite de ulei şi unsoare. Mânerele și suprafeţele de prindere alunecoase nu permit manipularea și controlul sculei în condiţii de siguranţă în situaţii neașteptate.

5) Utilizarea și întreţinerea sculelor cu acumulatori

a) Încărcaţi numai cu încărcătorul indicat de producător. Un încărcător adecvat unui anumit tip de pachet de acumulatori poate prezenta pericol de incendiu dacă este folosit pentru încărcarea altui tip de pachet de acumulatori. b) Folosiţi sculele electrice exclusiv cu tipurile de pachete de acumulatori indicate. Folosirea unui alt tip de pachet de acumulatori poate provoca vătămări sau incendii. c) Atunci când setul de acumulatori nu este folosit, ţineţi-l departe de obiecte metalice cum ar fi agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care ar putea realiza conectarea terminalelor setului de acumulatori. Scurtcircuitarea terminalelor acumulatorilor poate provoca arsuri sau incendii. d) În cazul exploatării abuzive, din acumulatori poate ieși lichid; evitaţi contactul cu acest lichid. În cazul unui contact accidental, spălaţi cu apă. În cazul contactului cu ochii, consultaţi un medic. Lichidul care iese din acumulatori poate provoca iritaţii sau arsuri. e) Nu utilizaţi un set de acumulatori sau o sculă care este deteriorat(ă) sau modifi cat(ă). Este posibil ca acumulatorii deterioraţi sau modifi caţi să prezinte un comportament imprevizibil care poate duce la incendiu, explozie sau risc de vătămare. f) Nu expuneţi un set de acumulatori sau o sculă la foc sau la temperaturi excesive. Expunerea la foc sau la temperaturi de peste 130°C poate provoca explozie. g) Respectaţi toate instrucţiunile de încărcare și nu încărcaţi setul de acumulatori sau scula în afara intervalului de temperatură specifi cat în instrucţiuni. Încă rcarea necorespunzătoare sau la temperaturi în afara intervalului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Scula electrică trebuie reparată de o persoană califi cată, folosind numai piese de schimb identice. Astfel se asigură menţinerea siguranţei sculei electrice. b) Nu reparaţi niciodată seturile de acumulatori deterioraţi. Repararea seturilor de acumulatori ar trebui efectuată numai de producător sau de furnizori de service autorizaţi. PRECAUŢIE Ţineţi copiii și persoanele infi rme la distanţă. Atunci când nu este folosită, scula electrică trebuie depozitată departe de zona de acţiune a copiilor și a persoanelor infi rme.

Instrucţiuni de siguranţă pentru toate operaţiile a) Apucaţi scula electrică de suprafeţele izolate de prindere, atunci când executaţi o operaţiune în care accesoriul de tăiere sau de fi xare poate intra în contact cu cabluri ascunse. Accesoriile de tăiere şi de fi xare care intră în contact cu un cablu sub tensiune pot pune sub tensiune părţile metalice descoperite şi pot electrocuta operatorul. Instrucţiuni de siguranţă la utilizarea burghielor pentru perforare adâncă a) Nu operaţi niciodată la o viteză mai mare decât viteza maximă nominală a burghiului pentru perforare. La viteze mai mari, este posibil ca burghiul să se îndoaie dacă îi este permis să se rotească liber fără a fi în contact cu piesa de lucru, ducând la vătămare personală. b) Începeţi întotdeauna găurirea la viteză redusă și cu vârful burghiului în contact cu piesa de lucru. La viteze mai mari, este posibil ca burghiul să se îndoaie dac ă îi este permis să se rotească liber fără a fi în contact cu piesa de lucru, ducând la vătămare personală. c) Aplicaţi presiune doar pe direcţia de avans a burghiului și nu aplicaţi presiune excesivă. Burghiele se pot îndoi cauzând ruperea acestora sau pierderea controlului, ducând la vătămare personală. AVERTISMENTE SUPLIMENTARE

1. Asiguraţi-vă că zona de perforare nu conţine nicio

obstrucţie ascunsă, inclusiv cabluri electrice, conducte de apă şi gaz. Perforarea acestora poate conduce la şocuri electrice sau scurtcircuite, scăpări de gaz sau alte pericole care pot cauza accidente grave sau vătămări.

2. Asiguraţi-vă că ţineţi scula ferm în timpul folosirii ei.

Nerespectarea avertismentelor poate duce la accidente sau vătămări. (Fig. 2)

3. Securizaţi elementul de prelucrat. Un piesă fi xată cu

dispozitive de prindere sau cu o menghină îşi păstrează poziţia mult mai bine decât dacă este ţinută manual.

4. Pregătirea şi verifi carea locului de muncă. Verifi caţi dacă

locul de muncă este corespunzător, urmând măsurile de precauţie.

5. Nu permiteţi pătrunderea materiilor străine în orifi ciul

pentru conectarea acumulatorului.

6. Nu demontaţi niciodată acumulatorul sau încărcătorul.

00BookDS18DDQEU.indb12700BookDS18DDQEU.indb127 2022/07/0711:55:062022/07/0711:55:06128 Română

7. Nu scurtcircuitaţi niciodată acumulatorul. Scurtcircuitarea

acumulatorului va produce un curent electric puternic şi acesta se va supraîncălzi. Acumulatorul va arde sau se va strica.

8. Nu aruncaţi acumulatorul în foc. Dacă acumulatorul este

ars, acesta poate exploda.

9. Aduceţi acumulatorul la magazinul de la care a fost

cumpărat de îndată ce durata de viaţă a acestuia, după încărcare, devine prea scurtă pentru uz practic. Nu aruncaţi acumulatorul consumat.

10. Nu introduceţi obiecte în fantele de ventilaţie ale

încărcătorului. Introducerea obiectelor de metal sau infl amabile în fantele de ventilaţie ale încărcătorului va duce la pericol de şoc electric sau deteriorarea încărcătorului.

11. Strângeţi manşonul sufi cient de tare la montarea bitului

în mandrina fără cheie. Dacă manşonul nu este strâns sufi cient, bitul poate aluneca sau poate să se desprindă, provocând vătămări.

12. La schimbarea vitezei de rotaţie cu butonul comutator,

asiguraţi-v ă că întrerupătorul e oprit. Schimbarea vitezei în timp ce motorul se roteşte va defecta cutia de viteze.

13. Selectorul de cuplare nu poate fi poziţionat între

numerele „1, 5, 10… 20” sau între puncte. Scula nu trebuie folosită cu selectorul de cuplare între „20” şi linia din mijlocul marcajului de perforare. Acţionând astfel, se poate deteriora.

14. Oprirea unităţii după muncă neîntreruptă.

15. Îndepărtaţi cauza supraîncărcării. După utilizarea pentru

lucrări de strângere continuă a șuruburilor pentru lemn, lăsaţi unitatea în repaus pentru aproximativ 15 minute atunci când înlocuiţi acumulatorul. Temperatura motorului, a întrerupătorului etc. se va ridica dacă lucrul se începe din nou imediat după înlocuirea acumulatorului, ducând eventual la epuizare.

16. Motorul se poate opri în cazul în care scula este

supraîncărcată. Dacă acest lucru se întâmplă, eliberaţi întrerupătorul sculei şi eliminaţi cauza supraîncărcării.

17. Rotaţia motorului poate fi blocată atât timp cât unitatea

este folosită ca burghiu. În timpul folosirii maş inii de înşurubat, aveţi grijă să nu blocaţi motorul.

18. Dacă motorul este blocat, opriţi imediat alimentarea

electrică. Dacă motorul este blocat pentru un timp, motorul sau acumulatorul se pot arde.

19. Utilizarea acumulatorului într-o atmosferă rece (sub

0 grade Celsius) poate duce uneori la slăbirea cuplului de strângere şi la diminuarea randamentului. Acesta, însă, este un fenomen temporar şi totul revine la normal când bateria se încălzeşte.

20. Instalaţi, ferm, cârligul. Dacă nu aţi instalat, ferm, cârligul,

vă puteţi vătăma în timpul utilizării.

21. Pentru a preveni consumarea acumulatorului cauzată de

faptul că aţi uitat să stingeţi becul LED, becul se stinge automat în aproximativ 10 secunde.

22. Nu priviţi sursa de lumină direct. Vă puteţi vătăma ochii.

23. Utilizaţi întotdeauna scula și acumulatorul la temperaturi

24. Încărcaţi acumulatorul întotdeauna la temperatura

mediului înconjură tor, de 0–40°C.

25. Nu utilizaţi produsul dacă scula sau bornele

acumulatorului (asamblarea acumulatorului) sunt deformate. Instalarea acumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

26. Păstraţi terminalele sculei (asamblarea acumulatorului)

fără șpan și praf. ○ Înainte de utilizare, asiguraţi-vă că nu s-au colectat șpan și praf în zona bornelor. ○ În timpul funcţionării, încercaţi să evitaţi căderea șpanului sau prafului de pe sculă pe acumulator. ○ La întreruperea operaţiunii sau după utilizare, nu lăsaţi scula într-o zonă în care aceasta poate fi expusă la cădere de șpan sau praf. Nerespectarea acestei indicaţii poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

PRECAUŢII REFERITOARE LA

ACUMULATORUL LITIU-ION Pentru prelungirea duratei de viaţă, acumulatorul litiu- ion este echipat cu o protecţie pentru oprirea furnizării de energie. În situaţiile 1 la 3 descrise mai jos, atunci când folosiţi aparatul, chiar dacă acţionaţi întrerupătorul, motorul se poate opri. Aceasta nu este o defecţiune, ci un rezultat al funcţiei de protecţie.

1. Atunci când acumulatorul este descărcat, motorul se

oprește. În această situaţie încărcaţi imediat acumulatorul.

2. În situaţia suprasolicitării aparatului, motorul se poate

opri. În această situaţie, eliberaţi întrerupătorul și îndepărtaţi cauza suprasolicitării. După aceasta, puteţi folosi din nou aparatul.

3. În situaţia supraîncălzirii acumulatorului în timpul

lucrului, alimentarea aparatului de la acumulator se poate întrerupe. În această situaţie, încetaţi să mai utilizaţi acumulatorul și lăsaţi-l să se răcească . După aceasta, puteţi folosi din nou aparatul. Mai mult, vă rugăm să acordaţi atenţie următoarelor avertismente și indicaţii privind precauţia. AVERTISMENT Pentru a împiedica apariţia scurgerilor la acumulator, a generării de căldură, emisiilor de fum, exploziei și aprinderii, vă rugăm să respectaţi următoarele măsuri de precauţie.

1. Asiguraţi-vă că pe acumulator nu se strânge șpan și nici

praf. ○ În timpul lucrului, asiguraţi-vă că pe acumulator nu cade șpan și nici praf. ○ Asiguraţi-vă că șpanul și praful care cad pe scula electrică în timpul lucrului nu se strâng pe acumulator. ○ Nu depozitaţi un acumulator nefolosit într-un loc expus la șpan și la praf.

Înainte de a depozita un acumulator, îndepărtaţi de pe acesta toate urmele de șpan și de praf și nu depozitaţi acumulatorul împreună cu piese metalice (șuruburi, cuie etc.).

2. Nu găuriţi acumulatorul cu obiecte ascuţite cum ar

fi cuiele, nu îl loviţi cu ciocanul, nu călcaţi pe el, nu îl aruncaţi și nu îl supuneţi unor șocuri fi zice puternice.

3. Nu utilizaţi un acumulator care pare deteriorat sau care

4. Nu folosiţi acumulatorul cu polaritatea inversată.

5. Nu îl conectaţi direct la sursele de energie electrică sau

la brichetele electrice ale mașinilor.

6. Nu folosiţi acumulatorul în alte scopuri decât cele

7. În cazul în care acumulatorul nu se încarcă după trecerea

timpului de încărcare specifi cat, încetaţi imediat să îl mai încărcaţi.

Nu expuneţi acumulatorul la temperaturi sau presiuni ridicate, de exemplu nu îl introduceţi într-un cuptor cu microunde, într-un uscător sau într-un container presurizat.

9. Ţineţi-l departe de fl acără imediat ce observaţi scurgeri

sau mirosuri neplăcute.

10. Nu îl folosiţi în locuri în care se generează o puternică

electricitate statică. 00BookDS18DDQEU.indb12800BookDS18DDQEU.indb128 2022/07/0711:55:062022/07/0711:55:06129 Română

11. În cazul în care observaţi la acumulator scurgeri,

mirosuri neplăcute, generare de căldură, decolorări sau deformări, scoateţi-l imediat din echipament sau din încărcător și încetaţi să îl mai utilizaţi.

12. Nu scufundaţi acumulatorul sau nu permiteţi fl uidelor

să curgă în interior. Pătrunderea lichidului conductor, precum apa, poate provoca daune care pot duce la incendiu sau explozie. Depozitaţi acumulatorul dvs. într-un loc răcoros și uscat, departe de elemente combustibile și infl amabile. Trebuie evitate atmosferele gazoase corozive. PRECAUŢIE

1. În cazul în care lichidul ce se scurge din acumulator intră

în contact cu ochii, nu vă frecaţi la ochi și spălaţi-i bine cu apă proaspătă curată, cum ar fi apa de la robinet și consultaţi imediat un medic. În cazul în care nu faceţi tratament, lichidul poate provoca probleme oculare.

2. În cazul în care lichidul se scurge pe piele sau pe haine,

spălaţi imediat cu ap ă proaspătă curată, cum ar fi apa de la robinet. Există posibilitatea ca acest lucru să provoace iritarea pielii.

3. În cazul în care la prima utilizare a acumulatorului

detectaţi mirosuri neplăcute, supraîncălzire, dacă observaţi rugină, decolorare, deformare și/sau alte nereguli, nu folosiţi acumulatorul și înapoiaţi-l furnizorului sau vânzătorului. AVERTISMENT Dacă o materie străină, cu proprietăţi conductive, intră în terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuita, ducând la incendiu. Respectaţi cu stricteţe următoarele reguli când depozitaţi acumulatorul cu litiu ion. ○ Nu introduceţi reziduuri cu proprietăţi conductive, cuie sau sârme de oţel şi cupru în cutia pentru depozitare. ○ Pentru a preveni scurtcircuitarea, încărcaţi acumulatorul în sculă sau aplicaţi ferm capacul acumulatorului, pentru depozitare, până când nu se mai vede ventilatorul. DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION Când transportaţi un acumulator litiu-ion, vă rugăm să respectaţi următoarele instrucţiuni. AVERTISMENT Notifi caţi compania transportatoare că un pachet conţine un acumulator litiu-ion, informaţi compania cu privire la puterea sa de ieşire şi respectaţi instrucţiunile companie transportatoare atunci când aranjaţi un transport. ○ Acumulatorii litiu-ion care depășesc puterea de ieșire de 100 Wh sunt consideraţi ca făcând parte din categoria de clasifi care a materialelor periculoase și vor necesita proceduri de aplicare speciale. ○ Pentru transportul în străinătate, trebuie să respectaţi legea internaţională, precum şi regulile şi reglementările ţării de destinaţie.

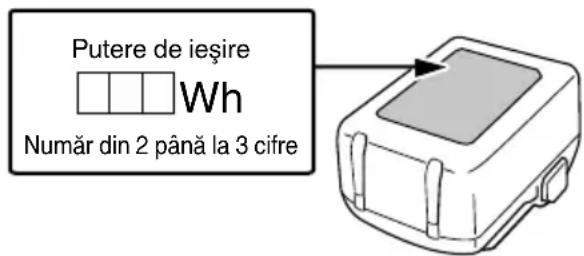

Putere de ieşire Număr din 2 până la 3 cifre DENUMIRI COMPONENTE (Fig. 1–Fig. 14) Buton deplasare Bit Buton de comutare a modului Clapetă de închidere Inel de interblocare Lampa martor Adaptor mandrină Marcaj triunghi Comutator declanșator Marcaj de strângere a șuruburilor Mâner Marcaj perforare Lumină LED Panoul de afi șaj Acumulator Comutator indicator de încărcare a acumulatorului Buton de comandă Durată încărcare acumulator indicator luminos Motor Cârlig Adaptor pentru distanţă Șurub Adaptor pentru biţi Șanţ Adaptor unghiular Piuliţă SIMBOLURI AVERTISMENT În cele ce urmează sunt prezentate simbolurile folosite pentru mașină. Înainte de utilizare, asiguraţi-vă că înţelegeţi semnifi caţia acestora. DS18DDQ: Masina de gaurit si insurubat cu acumulator Citiţi toate avertismentele privind siguranţa și toate instrucţiunile. Numai pentru ţările membre UE Nu aruncaţi această sculă electrică împreună cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente electrice și electronice și la implementarea acesteia în conformitate cu legislaţiile naţionale, sculele electrice care au ajuns la fi nalul duratei de folosire trebuie colectate separat și duse la o unitate de reciclare compatibilă cu mediul înconjurător. Curent continuu V Tensiune nominală

Viteză la mers în gol min

Oscilaţii pe minut Ls Viteză mică 00BookDS18DDQEU.indb12900BookDS18DDQEU.indb129 2022/07/0711:55:062022/07/0711:55:06130 Română Hs Viteză mare Lemn Metal Şurub mecanic Şurub pentru lemn Capacitate mandrină Dimensiune hexagonală acţ.

Greutate* (Conform Procedura EPTA 01/2014) Şurub – Strângere Găurire Pornire Oprire Deconectaţi acumulatorul Schimbare viteză rotaţie – Viteză mare Schimbare viteză rotaţie – Viteză mică Rotaţie în sensul acelor de ceasornic Rotaţie contrară acelor de ceasornic

• În funcţie de acumulatorul atașat. Greutatea cea mai mare este măsurată cu BSL36B18 (se vinde separat). Acumulator Luminează; Acumulatorul este încărcat peste 75%. Luminează; Acumulatorul este încărcat între 50%–75%. Luminează; Acumulatorul este încărcat între 25%–50%. Luminează; Acumulatorul este încărcat mai puţin de 25%. Clipeşte; Acumulatorul este aproape descărcat. Reîncărcaţi acumulatorul cât mai curând posibil. Clipeşte; Furnizarea de energie este oprită datorită temperaturii ridicate. Îndepărtaţi acumulatorul din sculă și lăsaţi-l să se răcească complet. Clipeşte; Furnizarea de energie este suspendată din cauza unei avarii sau a unei defecţiuni. Problema ar putea fi acumulatorul așa că vă rugăm să contactaţi distribuitorul dvs. NOTĂ Pentru a preveni consumarea acumulatorului cauzată de faptul că uitaţi să stingeţi lumina LED, lumina se stinge automat în aproximativ 3 secunde. ACCESORII STANDARD Pe lângă unitatea principală (1 unitate), pachetul conţine şi accesoriile enumerate la pagina 171. Accesoriile standard sunt supuse modifi cărilor fără notifi care prealabilă. APLICAŢII ○ Înşurubarea şi îndepărtarea şuruburilor mecanice, şuruburilor pentru lemn şi şuruburilor pentru tablă, etc. ○ Perforarea diverselor metale ○ Perforarea diverselor tipuri de lemn SPECIFICAŢII Specifi caţiile acestei maşini sunt enumerate în tabelul de la pagina 170. NOTĂ Ca urmare a programului continuu de cercetare și dezvoltare derulat de HiKOKI, prezentele specifi caţii pot fi modifi cate fără notifi care prealabilă. ÎNCĂRCARE Înainte de a utiliza scula electrică, încărcaţi acumulatorii după cum urmează.

1. Conectaţi cablul de alimentare al încărcătorului la

priză. Când conectaţi ştecărul încărcătorului la o priză, lampa indicatoare va clipi în culoarea roşie (la interval de o 1 secundă).

2. Introduceţi acumulatorul în încărcător.

Introduceţi corect acumulatorul în încărcător, conform Fig. 4 (la pagina 2).

Atunci când introduceţi în încărcător un acumulator, încărcarea va fi iniţializată iar lampa indicatoare se va aprinde în mod constant în culoarea roșie. Atunci când acumulatorul se încarcă complet, lampa indicatoare va clipi în culoare roșie. (La intervale de 1 secundă) (Vezi Tabelul 1) ● Semnifi caţiilelămpii indicatoare Semnifi ca ţiile lămpii indicatoare sunt prezentate în Tabelul 1, conform stării încărcătorului sau a acumulatorului. 00BookDS18DDQEU.indb13000BookDS18DDQEU.indb130 2022/07/0711:55:072022/07/0711:55:07131 Română Tabelul 1 Semnifi caţiile lămpii indicatoare (ROȘIE) Înainte de încărcare Luminează timp de 0,5 secunde și nu luminează timp de 0,5 secunde Clipeşte Conectată la sursa de alimentare În timpul încărcării Luminează în mod continuu Luminează

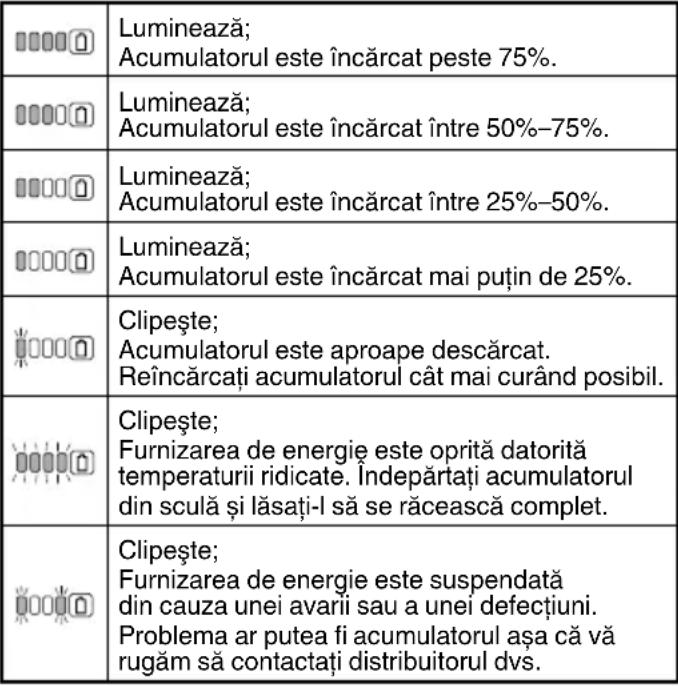

La încărcare completă Luminează timp de 0,5 secunde și nu luminează timp de 0,5 secunde Clipeşte

Așteptare supraîncălzire Luminează timp de 1 secundă și nu luminează timp de 0,5 secunde Clipeşte Acumulator supraîncălzit. Încărcare imposibilă. (Încărcarea va începe după ce acumulatorul se răceşte) Încărcarea nu se poate efectua Luminează timp de 0,1 secunde și nu luminează timp de 0,1 secunde Clipeşte Defecţiune la acumulator sau la încărcător ● Referitor la temperaturile şi timpul de încărcare a acumulatorului. Temperaturile şi timpul de încărcare vor fi prezentate în Tabelul 2. Tabelul 2 Încărcător Acumulator UC18YFSL Tensiune de încărcare V 14,4–18 Tip de acumulator kg 0,5 Temperaturi la care acumulatorul poate fi reîncărcat 0°C–50°C Timp încărcare pentru capacitate acumulator, aprox. (la 20°C) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah 6,0 Ah 8,0 Ah min min min min min min min min

Număr celule acumulator 4–10 NOTĂ Timpul de încărcare poate varia în funcţie de temperatură și de tensiunea sursei de alimentare. PRECAUŢIE Când încărcătorul acumulatorului a fost utilizat neîntrerupt, acesta se supraîncălzeşte, cauzând defecţiuni. După efectuarea încărcării, aşteptaţi 15 minute până la următoarea încărcare.

4. Deconectaţi ştecărul de la priză.

5. Ţineţi ferm încărcătorul și scoateţi acumulatorul.

NOTĂ Asiguraţi-vă că scoateţi acumulatorul din încărcător şi apoi depozitaţi-l. PRECAUŢIE ○ Dacă acumulatorul este încărcat cât timp este încălzit, din cauză că a fost lăsat o perioadă lungă de timp într- un loc expus la lumina directă a soarelui sau pentru că acumulatorul tocmai a fost folosit, lampa de control a încărcătorului se aprinde timp de 1 secundă, se opreşte timp de 0,5 secunde (se stinge după 0,5 secunde). Într-un astfel de caz, lăsaţi mai întâi acumulatorul să se răcească, apoi începeţi încărcarea. ○ Când lampa indicatoare pâlpâie (la intervale de 0,2 secunde), verifi caţi dacă în conectorul încărcătorului există corpuri străine şi îndepărtaţi-le. În cazul în care nu există corpuri străine, este posibil ca acumulatorul sau încărcătorul să se fi defectat. Duceţi-l la o unitate de service autorizată. ○ Întrucât microcalculatorul încorporat are nevoie de aproximativ 3 secunde pentru a confi rma că acumulatorul încărcat a fost scos, așteptaţi minimum 3 secunde înainte de a-l reinsera pentru a continua încărcarea. Dacă acumulatorul este reinserat înainte de trecerea a 3 secunde, acumulatorul nu poate fi încărcat corespunzător.

ASAMBLARE ŞI OPERARE

Acţiune Figură Pagină Denumiri componente*

Scoaterea şi introducerea acumulatorului

Încărcare 4 2 Demontarea/montarea adaptorului*

Ajustarea cuplului de strângere 6 3 Selectarea poziţiei burghiului 7 3 Schimbarea vitezei de rotaţie 8 3 Cum se foloseşte Ledul 9 3 Montarea bitului 10 4 Schimbarea direcţiei de rotaţie 11 4 Utilizarea întrerupătorului 12 4 Indicator de încărcare a acumulatorului

Montarea și demontarea cârligului (se vinde separat)

Selectarea accesoriilor ― 172 *1 Bitul pentru adaptorul de biţi şi adaptorul pentru distanţă NOTĂ Bitul de 13 mm din poziţia axei și bitul cu două capete nu pot fi atașaţi corespunzător cu adaptorul pentru biţi sau cu adaptorul pentru distanţă. Nu îi folosiţi cu adaptorul pentru biţi sau cu cel pentru distanţă. Există riscul ca aceștia să cadă din sculă în timpul lucrului. Când utilizaţi acești biţi, utilizaţi adaptorul pentru mandrină. 00BookDS18DDQEU.indb13100BookDS18DDQEU.indb131 2022/07/0711:55:082022/07/0711:55:08132 Română *2 Demontarea/montarea adaptorului Demontare: Împingeţi inelul de interblocare înainte (a) și scoateţi adaptorul mandrină (b). Montare: Împingeţi inelul de interblocare înainte şi deplasaţi adaptorul mandrină până la limita de oprire de pe arborele bormaşinii. NOTĂ ○ Când găuriţi, montaţi adaptorul pentru mandrină. ○ Adaptorul pentru biţi și cel pentru distanţă sunt pentru lucrări de înșurubare a șuruburilor din lemn etc. Nu le utilizaţi pentru lucrări de găurire. ○ Când utilizaţi adaptorul unghiular, montaţi adaptorul pentru mandrină sau adaptorul pentru biţi.

SEMNALE DE AVERTIZARE ALE

BECULUI LED Acest produs este prevăzut cu funcţii care sunt desemnate să protejeze instrumentul însuși precum și acumulatorul. În timp ce este tras comutatorul, dacă sunt declanșate oricare dintre funcţiile de siguranţă în timpul operării, becul LED va clipi după cum este descris în Tabelul 3. Când sunt declanșate oricare dintre funcţiile de siguranţă, îndepărtaţi imediat degetul de pe comutator și urmaţi instrucţiunile descrise în acţiunile de corectare. Tabelul 3 Funcţie de Siguranţă Afi șaj Bec LED Acţiune de Corectare Protecţie la supraîncărcare Aprins 0,1 secunde/ stins 0,5 secunde Dacă se operează cu butonul de deplasare setat la RIDICAT, reglaţi-l la SCĂZUT și continuaţi operarea. Îndepărtaţi cauza supraîncărcării. Protecţie Temperatură Aprins 0,3 secunde/ stins 0,3 secunde Permiteţi instrumentului și acumulatorului să se răcească bine.

Întrucât folosirea unei unelte tocite va împiedica buna funcţionare şi va cauza posibile defecţiuni la motor, ascuţiţi sau schimbaţi scula de îndată ce abraziunea este vizibilă.

2. Inspectarea şuruburilor de asamblare

Inspectaţi cu regularitate toate şuruburile de asamblare şi asiguraţi-vă că sunt fi xate corespunzător. Dacă există şuruburi care nu sunt fi xe, fi xaţi-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

3. Întreţinerea motorului

Bobina motorului este componenta principală a sculei electrice. Aveţi grijă să nu deterioraţi bobina şi/sau să nu o udaţi cu ulei sau apă.

4. Inspectarea bornelor (sculă și acumulator)

Verifi caţi pentru a vă asigura că șpanul şi praful nu au fost colectate pe borne. Ocazional verifi ca ţi înainte, în timpul și după operare. PRECAUŢIE Îndepărtaţi orice șpan sau praf care s-ar fi putut colecta pe borne. Nerespectarea acestei indicaţii ar putea avea ca rezultat defectarea sculei.

5. Curăţarea exteriorului

Când scula electrică este murdară, ștergeţi-o cu o cârpă moale uscată sau cu o cârpă înmuiată în soluţie de apă cu săpun. Nu folosiţi solvenţi pe bază de clor, benzină și nici diluanţi, deoarece aceștia topesc masele plastice.

Depozitaţi scula electrică și acumulatorul într-un loc în care temperatura este sub 40°C şi nu lăsaţi produsul la îndemâna copiilor. NOTĂ Depozitarea acumulatorilor litiu-ion. Asiguraţi-vă că acumulatorii litiu-ion au fost complet încărcaţi înainte de a-i depozita. Depozitarea prelungită (3 luni sau mai mult) a acumulatorilor cu un nivel de încărcare sc ăzut poate duce la scăderea performanţei, la reducerea semnifi cativă a timpului de utilizare a acumulatorilor sau poate face acumulatorii incapabili să stea încărcaţi. Cu toate acestea, timpul de utilizare a acumulatorilor semnifi cativ de redus poate reveni la normal prin încărcarea și utilizarea acumulatorilor în mod repetat, de două până la cinci ori. Dacă durata de folosire a acumulatorului este foarte scurtă în ciuda încărcării şi folosirii repetate, schimbaţi acumulatorii. PRECAUŢIE Pe durata folosirii și a operaţiunilor de întreţinere a mașinii trebuie respectate reglementările și standardele naţionale privind securitatea. Notă importantă pentru bateriile uneltelor HiKOKI cu acumulatori Utilizaţi întotdeauna acumulatori originali. Nu garantăm siguranţa și performanţa uneltei dacă se utilizează alţi acumulatori decât cei recomandaţi sau dacă acumulatorul original este dezmembrat sau modifi cat (cum ar fi demontarea și înlocuirea celulelor sau a altor părţi interne). GARANŢIE Garantăm sculele electrice HiKOKI în conformitate cu reglementările statutare/specifi ce ţării. Această garanţie nu acoperă defectele sau daunele provocate de utilizarea necorespunzătoare, abuz sau de uzura și deteriorarea normale. În cazul în care aveţi reclamaţii, vă rugăm să trimiteţi scula electrică nedemontată, împreună cu CERTIFICATUL DE GARANŢIE care se găsește la fi nalul prezentelor Instrucţiuni de utilizare, la o unitate service autorizată de HiKOKI. 00BookDS18DDQEU.indb13200BookDS18DDQEU.indb132 2022/07/0711:55:082022/07/0711:55:08133 Română Informaţii privind nivelul de zgomot transmis prin aer și nivelul de vibraţii Valorile măsurate au fost determinate în conformitate cu EN62841 și sunt declarate conforme cu ISO 4871. Nivelul tipic al puterii sonore ponderate A: 86 dB (A) Nivelul tipic al presiunii sonore ponderate A: 75 dB (A) Incertitudine K: 5 dB (A) Purtaţi protecţie auditivă. Valorile totale ale vibraţiilor (suma vectorială pe cele trei axe) au fost stabilite în conformitate cu EN62841. Perforarea metalului: Valoarea emisiei de vibraţii a
