| Marcă | Güde |
| Model | GMH 550 |
| Tip produs | Foarfecă de gard viu termică |
| Număr comandă | 93997 |
| Cilindree | 25,4 cm³ |
| Puterea motorului | 0,75 kW / 1 CP |
| Regim maxim motor | 8500 min⁻¹ |
| Viteza lamei | 2000 min⁻¹ |
| Capacitate rezervor | 0,6 L |
| Consum de combustibil | 1,1 L/h |
| Amestec ulei/benzină | 40:1 |
| Lungimea barei de tăiere | 590 mm |
| Lungimea de tăiere | 510 mm |
| Grosimea maximă de tăiere | 26 mm |
| Greutate | 5,3 kg |
| Nivel de presiune acustică (LpA) | 89,3 dB(A) |
| Nivel de putere acustică (LWA) | 103,6 dB(A) |
| Vibrații (ah) | 10,23 m/s² |
| Incertitudine vibrații (K) | 1,5 m/s² |
| Tip motor | 2 timpi, benzină |
| Material lamă | Oțel |
| Garanție | 2 ani (consumator) |
Întrebări frecvente - GMH 550 Güde
Întrebările utilizatorilor despre GMH 550 Güde
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Tăietoare de gard viu în format PDF gratuit! Găsiți manualul dvs. GMH 550 - Güde și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GMH 550 mărcii Güde.
MANUAL DE UTILIZARE GMH 550 Güde
ROMÂNIA Va rugăm să citiți cu atenție modul de utilizare înaintea punerii utilajului în funcțiune.
BOSANSKI Pre puštanja u rad pažljivo pročitajte uputstvo za upotrebu.
INBETRIEBNAHME | STARTING-UP THE MACHINE | MISE EN SERVICE | MESSA IN FUNZIONE | INBEDRIJFSTELLING | UVEDENÍ DO PROVOZU | UVEDENIE DO PREVÁDZKY | ÜZEMBE HELYEZÉS | UVEDBA V POGON | PUŠTANJE U RAD | ПУСКАНЕ В ДЕЙСТВИЕ | PUNEREA İN FUNCȚIUNE | PUŠTANJE U RAD ____ 2

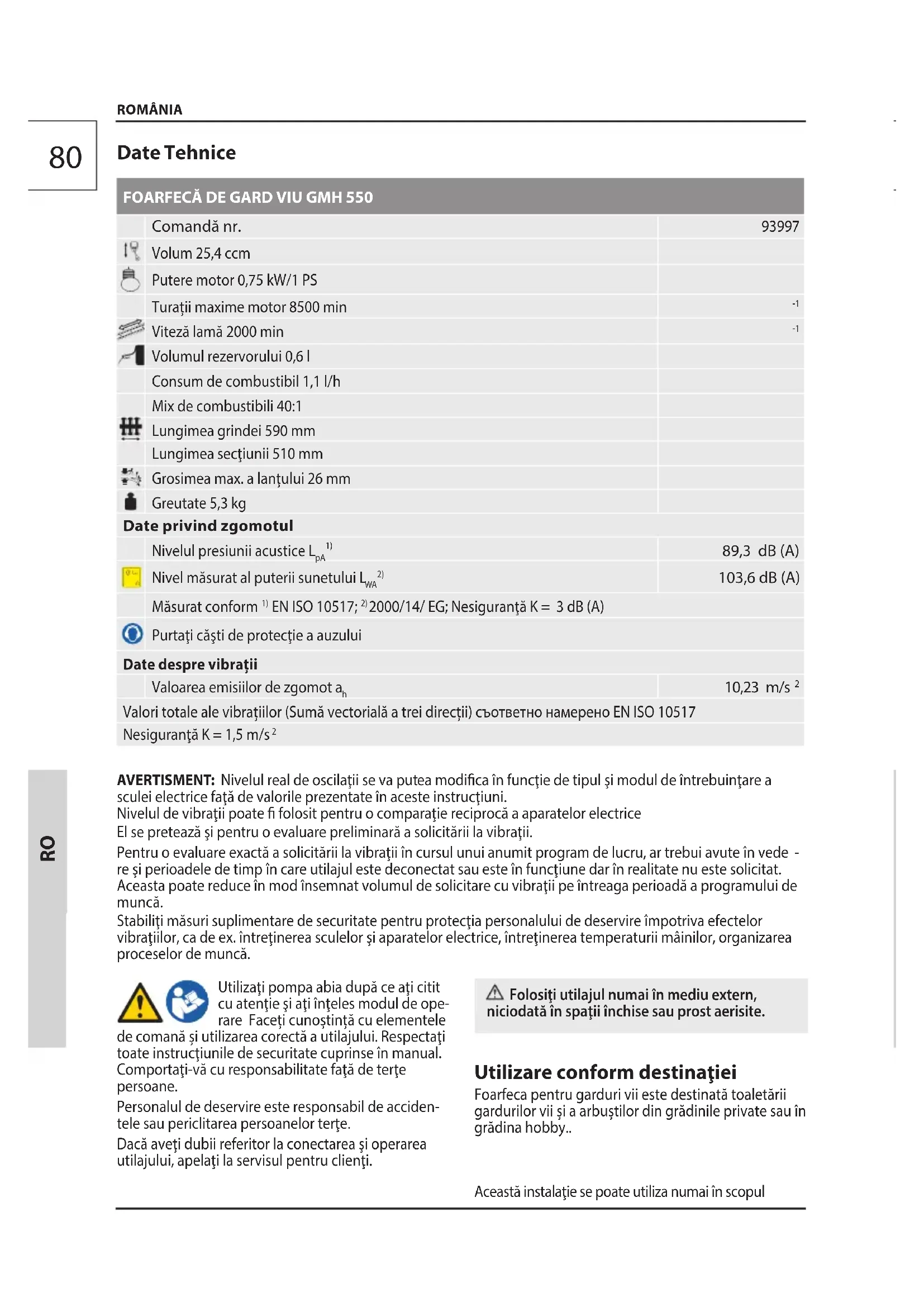

| FOARFECĂ DE GARD VIU GMH 550 | ||
| Comandă nr. | 93997 | |
| Volum 25,4 ccm | ||
| Putere motor 0,75 kW/1 PS | ||
| Turații maxime motor 8500 min | -1 | |
| Viteză lamă 2000 min | -1 | |
| Volumul rezervorului 0,6 l | ||
| Consum de combustibil 1,1 l/h | ||
| Mix de combustibili 40:1 | ||
| Lungimea grindei 590 mm | ||
| Lungimea secțiunii 510 mm | ||
| Grosimea max. a lanțului 26 mm | ||
| Greutate 5,3 kg | ||
| Date privind zgomotul | ||
| Nivelul presiunii acustice L_pA^1) | 89,3 dB (A) | |
| Nivel măsurat al puterii sunetului L_WA^2) | 103,6 dB (A) | |
| Măsurat conform ^1) EN ISO 10517; ^2) 2000/14/ EG; Nesiguranță K = 3 dB (A) | ||
| Purtați căști de protecție a auzului | ||
| Date despre vibrații | ||
| Valoarea emisiilor de zgomot a_h | 10,23 m/s ^2 | |
| Valori totale ale vibrațiilor (Sumă vectorială a trei direcții) съответно намерено EN ISO 10517 | ||
| Nesiguranță K = 1,5 m/s ^2 | ||
AVERTISMENT: Nivelul real de oscilații se va putea modifica în funcție de tipul și modul de întrebuințare a sculei electrice față de valorile prezentate în aceste instrucțiuni.
Nivelul de vibrații poate fi folosit pentru o comparație reciprocă a aparatelor electrice
El se pretează și pentru o evaluare preliminară a solicitării la vibrații.
Pentru o evaluare exactă a solicitării la vibrații în cursul unui anumit program de lucru, ar trebui avute în vede - re și perioadele de timp în care utilajul este deconectat sau este în funcțiune dar în realitate nu este solicitat.
Aceasta poate reduce în mod însemnat volumul de solicitare cu vibrații pe întreaga perioadă a programului de muncă.
Stabiliți măsuri suplimentare de securitate pentru protecția personalului de deservire împotriva efectelor vibrațiilor, ca de ex. întreținerea sculelor și aparatelor electrice, întreținerea temperaturii mâinilor, organizarea proceselor de muncă.
Utilizați pompa abia după ce ați citit cu atenție și ați înțeles modul de operare Faceti cunoștință cu elementele
de comană și utilizarea corectă a utilajului. Respectați toate instrucțiunile de securitate cuprinse în manual.
Comportați-vă cu responsabilitate față de terțe persoane.
Personalul de deservire este responsabil de accidentele sau periclitarea persoanelor terțe.
Dacă aveți dubii referitor la conectarea și operarea utilajului, apelați la servisul pentru clienti.
Folosiți utilajul numai în mediu extern, iodată în spații închise sau prost aerisite.
Utilizare conform destinației
Foarfeca pentru garduri vii este destinată toaletării gardurilor vii și a arbuștilor din grădinile private sau în grădina hobby..
Această instalație se poate utiliza numai în scopul
prezentat. Nerespectând prevederile din prescripțiile și instrucțiunile general valabile cuprinse în prezentul manual, producătorul nu poate fi răspunzător de daunele survenite.
Respectați reglementările locale de prevenire a accidentelor și reglementările de securitate în zona în care lucrați.
AVERTISMENT! Pericol de accidentare!
Foarfeca pentru garduri vii nu poate fi folosită la tăierea ierbii, a crengilor și lemnului tare sau pentru mărunțirea materialului de compostat.
Exigențe la adresa operatorului
Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenție modul de operare.
Acest utilaj nu este destinat folosirii de către persoane (inclusiv copiii) cu capacități fizice, senzitive sau psihice reduse, sau care nu posedă cunoștințe sau experiență suficiente.
Calificare: În afară de o instruire amănunțită din partea unui specialist, nu este necesară nici o altă calificare specială pentru deservirea prezentului utilaj.
Vârsta minimă: Utilajul poate fi operat numai de persoane care au împlinit vârsta de 16 ani. Exceptie o fac minorii în cadrul pregătirii lor profesionale pentru a obține deprinderi, aceasta doar sub supravegherea instructorului.
Reglementările locale pot stabili vârsta minimă a utilizatorului.
Instructaj: Utilizarea aparatului necesită nu-mai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar.
Pericole remanente Pericole remanente
Chiar cu o utilizare corectă și respectând toate prescripțiile de siguranță, mai pot exista riscuri reziduale.
- Rănire prin tăiere
• Deteriorarea auzului
A sta o perioadă îndelungată în imediata apropiere a utilajului în funcțiune poate duce la deteriorarea auzului. Purtați căști de protecție a auzului - Afectarea sănătății rezultată ca urmare a vibrațiilor mâinilor și a brațelor în cazul utilizării instalației o perioadă îndelungată sau când lipsește o conducere și o evaluare reglementare. Afectarea sănătății rezultată ca urmare a vibrațiilor mâinilor și a brațelor în cazul utilizării instalației o perioadă îndelungată sau când lipsește o conducere și o evaluare reglementare.
Pericol de intoxicare!
Gazele de eşapament, carburanții și lubrifiantii sunt toxici. Inhalarea gazelor de eşapament poate fi mortală!
Nu operați utilajul într-un spațiu închis, unde se pot acumula gaze periculoase de monoxid de carbon.
Pericol de arsuri!
Unele piese ale utilajului se încălzesc puternic în timpul funcționării.
Contactul cu părțile fierbinți ale utilajului pot provoca arsuri
După încheierea operării, lăsați mai întâi utilajul să se răcească.
Pericol de explozie
Benzina și vaporii de benzină sunt extrem de inflamabili, respectiv explozivi.
Nu lucrați cu utilajul într-un mediu cu pericol de explozie, în care se află lichide inflamabile, gaze sau praf.
Alimentați motorul numai în stare deconectată Nu depozitați nici un fel de combustibili în apropierea utilajului.
Nu depozitați niciodată utilajul cu benzină în rezervor în interiorul unei clădiri în care, eventual, vaporii de benzină ar putea veni în contact cu foc deschis sau cu scântei.
Pericol de incendiu!
Este interzis fumatul și focul deschis.
Nu operați niciodată utilajul în preajma materialelor inflamabile.
Carburantul este foarte inflamabil.
Păstrați carburanții numai în recipienti adecvați.
Utilajul poate fi alimentat numai afară și nu în apropierea focului deschis, respectiv în preajma țigărilor aprinse.
Alimentați înainte de a porni utilajul. Este interzisă alimentarea cu combustibil sau deschiderea capacului rezervorului cu motorul în funcțiune sau cu motorul fierbinte.
După operare, lăsați utilajul cel puțin 5 minute să se răcească înainte de a completa combustibilul.
Fiți atenți să nu revărsați combustibil. Dacă totuși acesta s-a revărsat, nu porniți motorul. Curățați pe utilaj locul murdărit și împiedicați orice încercare de a porni utilajul înainte de a se evapora tot combustibilul revărsat.
Fixați din nou toate protecțiile și închizătoarele de pe rezervorul de combustibil și de pe rezervoarele mici de combustibil.
Goliți rezervorul de combustibil numai în aer liber.
Chiar dacă se respectă modul de operare, mai pot exista încă riscuri reziduale.
Comportament în cazuri extreme
Acordati rănitului primul ajutor și chemați într-un timp cât mai scurt ajutorul calificat al medicului. Păziți rănitul de alte accidente, și calmați-l. în cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veți consuma din trusa medicală trebuie completat imediat. In caso di richiesta del pronto soccorso comunicare le seguenti informazioni:
- Locul accidentului
- Tipul accidentului
- Numărul răniților
- Tipul rănirii
Simboluri
Avertisement/atenție!
Pentru a reduce riscul de rănire, citiți cu atenție modul de operare.
Purtați căști de protecție a auzului
Purtați încălțăminte de securitate cu protecție împotriva tăierii, cu talpă aspră și vârf de oțel!
Purtați mănuși d protectie!
Încet
Repede
Utilizarea macaralei
Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia.
Avertisement împotriva rănirilor prin tăiere
Avertizare împotriva obiectelor proiectate.
Tineți la distanță sigură persoanele din jur (min. 10m)
Atenție la suprafețele fierbinti! Pericol de arsuri!
Avertisment împotriva pericolului tensi-unii electrice
Avertizare de materiale inflamabile
ATENTIE! Pericol de explozie
Pericol de intoxicare! Folosiți utilajul numai în mediu extern, niciodată în spații închise sau prost aerisite.
Ocrotiți de umezeală. Nu expuneți utilajul ploii.
Este interzis fumatul și focul deschis.
Înaintea oricărei lucrări pe utilaj, deconectați motorul.
Nu apăsați prea tare
Alimentați motorul numai în stare deconectată
Utilizare pompă primară
simbol CE
Ocrotiți de umezeală
Direcția de amplasare a ambalajului - în sus
Instrucțiuni De Securitate
AVERTISMENT
Citiți toate instrucțiunile de securitate Erori în respectarea instrucțiunilor de mai jos pot duce la electrocutare, incendii și/sau accidente grave Păstrați toate instrucțiunile de securitate pentru o utilizare ulterioară
Țineți copiii și alte persoane, precum și animalele, la o distanță sigură de aparatul în funcțiune. Distanța minimă de siguranță este de 10 m.
Purtați echipament de lucru adecvat, ca de ex. încălțăminte solidă cu talpă antiderapantă, ochelari de protecție și protecții ale auzului!
Nu purtați haine largi sau bijuterii. Părul, îmbrăcămintea și mănușile nu trebuie să fie în raza de acțiune a părților în mișcare, pentru că ar putea fi prinse de părțile în mișcare. Nu operați utilajul atunci când sunteți desculț sau sunteți încălțat cu sandale deschise.
Când se blochează cuțitele, deconectați imediat utilajul, abia după aceea înlăturați obiectul.
Înainte de începerea lucrului verificați dacă pe/în gard nu se află abiecte ascunse, de ex. garduri de sărmă.
Pericol electrocutare, cel puțin 10 metri depărtare de firele de deasupra.
În timpul lucrului țineți utilajul temeinic cu ambele mâini și la distanță de propriul corp.
În timpul funcționării utilajului trebuie luată întot-deauna o poziție sigură și fermă, în deosebi atunci când se utilizează scara.
Mențineți toate părțile corpului la distanță sigură de cuțit. Nu încercați să înlăturați bucăți de material tăiat sau să țineți materialul care trebuie tăiat, cu cuțitul în funcțiune. Înlăturați bucățile prinse numai cu utilajul deconectat. Un moment de neatenție atunci când folosiți foarfeca pentru gard viu poate avea ca urmare accidentări grave.
Purtați de mâner foarfeca pentru gard viu, cu lama cuțitului deconectată. Aplicați întotdeauna capacul de protecție pe perioada transportului sau depozitării dispozitivului pentru gard viu. O manipulare atentă cu utilajul, reduce riscul de accidentare cu cuțitul.
Țineți sculele mașinii de mânerele izolate întrucât lama de tăiere poate veni în contact cu cablurile/liniile de alimentare ascunse. Contactul lamei de tăiere cu un conductor viu poate pune sub tensiune părțile de metal și să provoace un șoc electric.
Asigurați-vă o iluminare suficientă, respectiv condiții de iluminare bună atunci când lucrați cu utilajul.
⚠️ Atenție la mersul înapoi, pericol de împiedicare!
Înlăturați imediat din spațiul de lucru crengile odurile
retezate, veți evita astfel accidentările.
Este interzis a se bloca întrerupătorul și comutatorul de siguranță.
Porniți utilajul numai atunci când se află în poziție normală de lucru.
Înaintea fiecărei puneri în funcțiune, controlați toate îmbinările telescopice și cele cu şuruburi ca și instalațiile de protectie, dacă sunt suficient de solide și strânse reglementar ca și uşurința de mișcarte a părților mobile.
Este strict interzisă demontarea, modificarea sau utilizarea contrar destinației a tuturor instalațiilor de protectie de pe utilaj, ca și montarea instalațiilor de protectie ale altor producători.
⚠ Nu folositi utilajul dacă este deteriorat sau dacă sunt defecte instalațiile de protectie. Înlocuiti piesele uzate și deteriorate.
Mix de combustibili
Atenție! La combustibil aveți în vedere neapărat raportul corect al amestecului.
Atenție! Nu folositi un amestec de combustibil vechi, cu timpul acest va segrega și nu va mai asigura lubrifierea motorului.
Nu lăsați amestecul în rezervor o perioadă îndelungată, săptămâni sau luni de zile, și aici există pericolul de segregare.
Folosiți numai un ulei de calitate pentru aggregate în 2 timpi, veți evita astfel daune la motorul cu ardere internă.
Daunele rezultate din nerespectarea unuia din punctele de mai sus nu fac parte din garanție! Același lucru este valabil și pentru daunele rezultate ca urmare a suprasolicitării utilajului!
Recomandăm folosirea unui aditiv de combustibil.
Sfat Nr. art. 95307 → 12
Întreținere
Înaintea tuturor lucrărilor pe motor, opriți motorul și deconectați bujia. Așteptați ca toa- te piesele în rotație să se oprească și să se scă utilajul.
Reparațiile și lucrările care nu sunt descrise în prezentul manual pot fi efectuate numai de personal calificat și autorizat.
Utilizați numai accesorii și piese de schimb originale. Întreține utilajul în stare curată, în special orificiile de aerisire. Nu stropiți niciodată cu apă corpul utilajului! Nu folosiți solventi, lichide inflamabile sau toxice pentru curățarea pistolului. Utilizați în acest scop o cârpă umedă; verificați mai întâi ca ștecărul să fie scos din priză.
Tratați toate piesele mobile cu ulei ecologic.
După fiecare utilizare curățați bara de cosire. Ștergeți-o cu o cârpă muiată în ulei sau aplicați un spray pentru tratarea metalelor.
Lamele teşite, îndoite sau deteriorate trebuie înlocuite imediat.
Numai un utilaj întreținut și îngrijit cu regularitate poate fi de un ajutor real. Întreținerea și grija insuficientă de utilaj poate duce la accidente neprevăzute.
În caz de necesitate, veți găsi lista pieselor de schimb pe pagina www.guede.com.
Depozitați utilajul într-un loc uscat.
Lichidare
Instrucțiunile pentru lichidare rezultă din pictogramele amplasate pe utilaj sau ambalaj.
Aparate defecte și /sau lichidate trebuie să fie predate la punctele de colectare corespunzătoare.
Lichidarea ambalajului de transport
Ambalajul protejează utilajul în timpul transportului împotriva deteriorărilor. Materialele de ambalaj sunt alese de regulă în funcție de aspecte ecologice plauzibile și de modul de lichidare, de aceea acestea pot fi reciclate. Înapoierea ambalajelor în circuitul de materiale economisește materiile prime și reduce cheltuielile pentru lichidarea deșeurilor. Părți ale ambalajului (de ex. folie, stiropor®) pot prezenta pericol pentru copii. Asigurați ca copiii să nu aibă acces la aceste părți ale ambalajului și lichidați-le cât mai repede.
Pericol de asfixiere!
Asigurați ca copiii să nu aibă acces la aceste părți ale ambalajului și lichidați-le cât mai repede.
Garantie
Perioada de garanție de 12 luni la o utilizare industrială, 24 de luni pentru consumatori, începând cu data achiziției aparatului.
Garantia se referă în exclusivitate la defectiunile provocate de defectele de material sau de producție. La reclamația în perioada de garanție trebuie prezentat documentul de achiziție original, cu data vânzării.
Garantia nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forțată,
defectarea prin intervenție străină sau cu obiecte străine. Nerespectarea modului de utilizare și de montaj ca și uzura normală de asemeni nu intră în garanție.
Informații importante pentru client
Atragem atenția că înapoierea utilajului în timpul perioadei de garanție și după aceasta trebuie efectuată numai în ambalajul original. Această măsură este luată pentru a se evita deteriorarea inutilă în timpul transportului și soluționarea deseori controversată a acesteia. Utilajul este protejat în mod optim numai în ambalajul original, astfel este asigurată și soluționarea rapidă și fără piedici a reclamației.
Service
Aveți întrebări de ordin tehnic? Reclamații? Aveți nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la sectia de Servis vă vom ajuta în mod rapid și nebirocratic. Vă rugăm să ne ajutați să vă ajutăm. Pentru ca utilajul dvs. să poată fi identificat în caz de reclamație, avem nevoie de numărul seriei, numărul comenzii și de anul de producție. Toate aceste date le veți găsi pe plăcuța de tip. Pentru ca toate aceste date să fie mereu la îndemână, vă rugăm să le notați mai jos.
Nr. serie:
Nr. comandă:
An de producție:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Plan de verificări și întreținere
| Periodă regulată de întreținere | Înaintea fiecărei puneri în funcțiune | După fiecare scoatere din funcțiune | După o lună | După 12 luni | După 24 luni | |
| Filtru de aer Verificare | √ | |||||
| Înlocuire | √ | |||||
| Bujie Verificare | √ | |||||
| Curățați | ||||||
| Înlocuire | √ | |||||
| Tăietor Cuțit | Curățați | √ | ||||
| Lubrifiere | √ | |||||
| ReductorNiplu de ungere | Lubrifiere | √ | ||||
Depistarea defectiunilor
| Defecțiune | Cauză | Remediere |
| Motorul nu pornește | Rezervor gol/Carburant insuficient | Completați combustibilul → 3 |
| Nu a fost folosit saturatorul | Folosiți saturatorul → 4 | |
| Combustibil incorrect, depozitare fără evacuarea rezervoruli de benzină, tip benzină incorect | Goliți rezervorul de benzină și carburatorul. Turnați benzină proaspătă. | |
| Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanța electrozi-lor prea mare. | Curățați bujia, controlați valoarea termică a bujiei, eventual înlocuiți bujia, reglați la 0,6-0,8mm → 9 | |
| Bujia este umedă de la benzină (motor înecat) | Uscați bujia și repuneți-o la loc → 9 | |
| Motorul nu are putere maximă | Bujie de aprindere murdară (resturi de cărbune pe electrozi), distanța electrozi-lor prea mare. | Curățați bujia, controlați valoarea termică a bujiei, eventual înlocuiți bujia, reglați la 0,6-0,8mm → 9 |
| Filtru de aer îmbâcsit Curățați sau înlocuiți filtrul de aer → 10 | ||
| Amestec prost de combustibil (prea mult ulei) | Completați combustibilul → 3 | |
Tehnički podaci
| MAKAZE ZA ŽIVICU GMH 550 | ||
| Br. za narudžbu | 93997 | |
| Obim 25,4 ccm | ||
| Snaga motora 0,75 kW/1 PS | ||
| Maks. snaga motora 8500 min | -1 | |
| Brzina noža 2000 min | -1 | |
| Sadržaj rezervoara za gorivo 0,6 l | ||
| Potrošnja goriva 1,1 l/h | ||
| Smjesa goriva 40:1 | ||
| Duljina nosača 590 mm | ||
| Dužina rezanja 510 mm | ||
| Maks. visina sječenja 26 mm | ||
| Masa 5,3 kg | ||
| Podaci o razini buke | ||
| Nivo akustičnog pritiska L_pA^1) | 89,3 dB (A) | |
| Izmereni nivo akustične snage L_WA^2) | 103,6 dB (A) | |
| Izmereno prema ^1) EN ISO 10517; ^2) 2000/14/ EG; Nesigurnost K = 3 dB (A) | ||
| Koristiti odgovarajuću zaštitu sluha! | ||
| Podaci o vibracijama | ||
| Vrednost vibracija a_h | 10,23 m/s ^2 | |
| Ukupne vrijednosti rezoniranja (Vektorski zbir tri smjera) asigurat în mod adecvat EN ISO 10517 | ||
| Nesigurnost K = 1,5 m/s ^2 | ||
upozorenje: Nivo vibracija može biti različit zavisno od vrste i od načina upotrebe električnog alata, a u nekim slučajevima može i prekoračiti vrednosti navedene u ovom uputstvu.
Nivo vibracija može poslužiti i za međusobno poređenje električnih alata.
Nivo vibracija je pogodan i za prethodnu procenu opterećenja vibracijama.
Za tačnu procenu opterećenja vibracijama u obzir treba uzeti i vremenske intervale tokom kojih je uređaj isključen ili intervale kada je samo uključen ali nije u upotrebi. To može u značajnoj meri da smanji ukupno opterećenje vibracijama tokom celog perioda rada sa električnim alatom.
Traducere a declarație de conformitate UE
Prin prezenta noi declarăm, că conceptția și constructția utilajelor prezentate, în execuția în care sunt puse în circulație, sunt conforme cu exigențele de bază aferente directivelor UE privind securitatea și igiena. În cazul modificărilor pe utilaj care nu au fost cosultate cu noi, prezenta declarație își pierde valabilitatea.
