| Márka | Güde |
| Modell | GMH 550 |
| Termék típusa | Hőmotoros sövénynyíró |
| Rendelésszám | 93997 |
| Lökettérfogat | 25,4 cm³ |
| Motorteljesítmény | 0,75 kW / 1 PS |
| Max. motorfordulatszám | 8500 min⁻¹ |
| Pengesebesség | 2000 min⁻¹ |
| Tartálykapacitás | 0,6 L |
| Üzemanyag-fogyasztás | 1,1 L/h |
| Olaj/benzin keverék | 40:1 |
| Vágógerenda hossza | 590 mm |
| Vágáshossz | 510 mm |
| Max. vágásvastagság | 26 mm |
| Tömeg | 5,3 kg |
| Hangnyomásszint (LpA) | 89,3 dB(A) |
| Hangteljesítményszint (LWA) | 103,6 dB(A) |
| Rezgés (ah) | 10,23 m/s² |
| Rezgésbizonytalanság (K) | 1,5 m/s² |
| Motor típusa | 2 ütemű, benzin |
| Penge anyaga | Acél |
| Garancia | 2 év (fogyasztó) |
Gyakran ismételt kérdések - GMH 550 Güde
Felhasználói kérdések a következőről GMH 550 Güde
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Sövényvágók PDF formátumban ingyenesen! Találja meg kézikönyvét GMH 550 - Güde és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GMH 550 márka Güde.
HASZNÁLATI ÚTMUTATÓ GMH 550 Güde
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
SLOVENIJA Pred uvedbo v pogon prosim natančno preberite priložena navodila za uporabo.
HRVATSKI Prije puštanja u rad pažljivo pročitajte naputak za upotrebu.

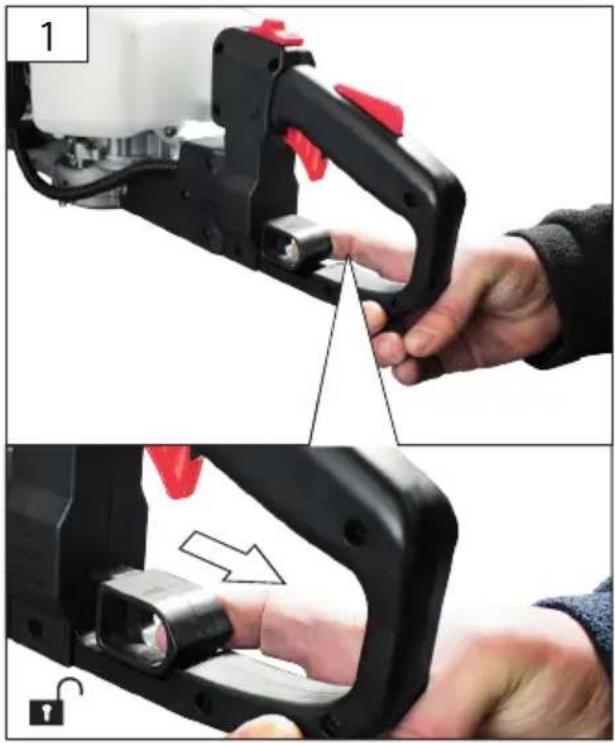

H A fogantyú elforgatása
STOP 1

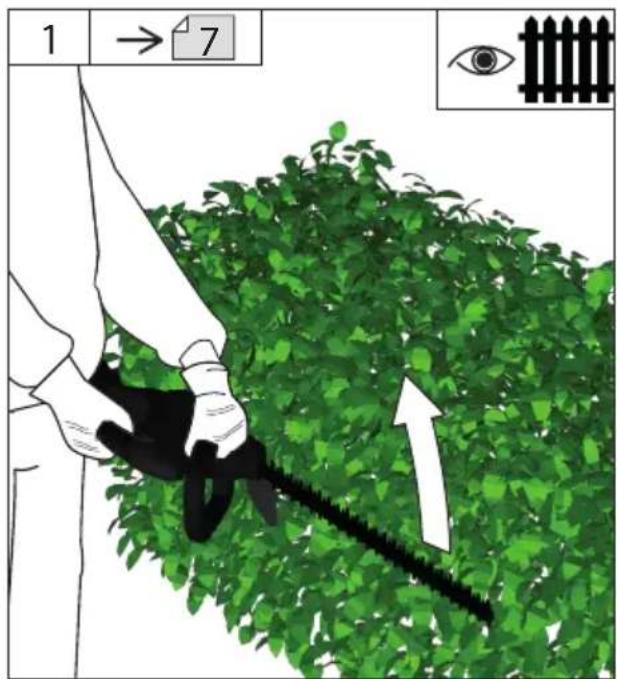

H Munkavégzési utasítások
SLO Napotki za delo
HR Radne upute
BG Инструкции за експлоатация
RO Instructiuni de lucru
BIH Radna uputstva
Sövénynyíróolló GMH 550
| Megrend.szám | 93997 | |
| Tartalom 25,4 ccm | ||
| Motor teljesítménye 0,75 kW/1 PS | ||
| Max. motor fordulatszám 8500 min | -1 | |
| Késsebesség 2000 min | -1 | |
| Tartály köbtartalma 0,6 l | ||
| Üzemanyag-fogyasztás 1,1 l/h | ||
| Üzemanyag keverék 40:1 | ||
| Tartó hossza 590 mm | ||
| Vágási hossz 510 mm | ||
| Max. vágási vastagság 26 mm | ||
| Súly 5,3 kg | ||
| Zajártalom adatok | ||
| akusztikus nyomás szint L_pA^1) | 89,3 dB (A) | |
| Mért akusztikus teljesítményszint L_WA^2) | 103,6 dB (A) | |
| mérve... szerint ^1) EN ISO 10517; ^2) 2000/14/ EG; K bizonytalanság = 3 dB (A) | ||
| Hallásvédő eszköz használata ajánlott! | ||
| Rezgésártalom adatok | ||
| Rezgés emisszió érték a_h | 10,23 m/s ^2 | |
| Komplex rezgés adatok (Három irány vektorösszege) príslušne zistené EN ISO 10517 | ||
| K bizonytalanság = 1,5 m/s ^2 | ||
FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket.
A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására
Az érték alkalmas a vibrációs terhelés felbecsülésére is.
A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat az időket is figye - lembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez a teljes munkaidőre vonatkozó vibrációs terhelést lényegesen lecsökkentheti.
Vezessen be kiegészítő biztonsági intézkedéseket a ő személy, vibráció elleni védelmére, pl: az elektromos szers zámok és berendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése.
Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.
Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.
A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.
Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.
A gépet kinti környezetben használja. Tilos a sználata zárt, vagy rosszúl szellőztethető térsékben
Rendeltetés szerinti használat
A sövényvágó olló élősövények és bokrok nyírására használatos magán- és kiskertekben..
A készüléket kizárólag az alábbiakban leírtaknak
MAGYAR
megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős
A munkahelyen tartsa be a lokális balesetvédelmi előírásokat és biztonsági rendelkezéseket.
FIGYELMEZTETÉS! Sebesülés veszély! A ényvágó olló nem használható fűnyírásra, fényebb ágak és fa vágására, sem komposztag aprításra.
Követelmények a gép kezelőjére
A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.
A készüléket nem használhatják korlátozott fizikai, érzékszervi vagy mentális képességű, továbbá megfelelő tapasztalatokkal vagy ismeretekkel nem rendelkező személyek (gyermekek sem).
Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.
Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatal-korúak foglalkoztatása szakképzés alatt az oktató felü-gyelete mellet szakképzettség elsajátítása érdekében.
A helyi előírások meghatározhatják a kezelő személy minimális életkorát.
Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.
Maradékveszélyek
Az összes biztonsági előírás betartása és helyes alkalmazása esetén is fennállnak bizonyos maradványkockázatok.
• Vágási sérülés
- Halláskárosodás
A bekapcsolt közelében hosszabb ideig tartózkodó személyek halláskárosodást szenvedhetnek. Hallásvédő eszköz használata ajánlott!
- A hosszabb ideig tartó rezgésártalomnak, helytele-nül vezetett és kiértékelt gépnek kitett kezekből és karokból következő egészségkárosodás.
Fennáll a mérgezés!
A kipufogógázok, üzemanyagok és kenőanyagok mérgező hatásúak. A kipufogógázok belélegzése végzetes lehet!
Ne használja a gépet zárt térben, ahol szén-mono- xid koncentrálódhat.
Egési sebesülések veszélye!
A gép egyes alkatrészei működés közben erősen felmelegednek. A forró alkatrészeket, pl. a motor és a zajtompítót ne érintse meg!
A készülék forró részeinek megérintése égési sebeket okozhat.
A kikapcsolást követően először hagyja kihülni a készüléket.
Robbanásveszély
A benzin és benzingőzök könnyen belobbannak, illetve robbannak.
Ne dolgozzon a készülékkel robbanásveszélyes közegben, amelyben tűzveszélyes folyadékok, gázok vagy porok találhatók.
A motort kizárólag kikapcsolt állapotban szabad tankolni.
A készülék közelében ne tároljon semmilyen üzemanyagot.
Soha ne raktározza el a készüléket úgy, hogy a tartályában benzin van, olyan épületben, amelyben a benzingőzök esetlegesen nyílt lánggal vagy szikrákkal érintkezhetnek.
Tüzveszély!
Tilos a dohányzás és nyilt láng használata
Soha ne használja a készüléket tűzveszélyes anyagok közelében.
Az üzemanyag nagy mértékben tűzveszélyes.
A benzint kizárólag e célnak megfelelő edényben szabad tárolni.
Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigarette.
Az üzemanyagot kizárólag a gép startolása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró.
A használatot követően hagyja legalább 5 percig hűlni a készüléket, mielőtt üzemanyagot öntene bele.
Ügyeljen arra, hogy az üzemanyag ne folyjon ki. Az esetben, ha a benzin kiömlik, ne kapcsolja be a motort. A gépről távolítsa el a kiömlött benzint, s minden begyújtási kísérletet akadályozzon meg addig, ameddig az üzemanyag, a gép felszínéről, el nem párolog.
Ismét rögzítsen minden burkolóelemet és sapkát az üzemanyagtartályon.
Az üzemanyagtartályt kizárólag kültérben ürítse
A használati útmutató betartása ellenére létezhetnek maradványkockázatok.
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:
- A baleset színhelye
- A baleset típusa
- A sebesültek száma
- A sebesülések típusa
SymbolySymboly
Figyelmeztetés/vigyázz!!
A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót.
Viseljen védő szemüveget
Hallásvédő eszköz használata ajánlott!
Viseljen védő sisakot
Viseljen biztonsági munkacipőt átvágs elleni védelemmel, érdes talppal és acél orral!
Viseljen védő munkakesztyűket
Lassan
Gyorsan
Daruhasználat
A motoron végzendő munkák előtt kapcsol- ja ki a motort és távolítsa el a gyújtógyertya dugaszát.
Óvakodjon a vágott sérülésektöl!
Vigyázat, kirepülő tárgyak!
Tartsa be a géptől a biztonságos távolságot! (min. 10 m)
Vigyázat, forró felület! Egési sebesülések veszélye!
Vigyázz! Magas feszültség!
Figyelmeztetés tüzveszélyes anyagokra
Figyelem! Robbanásveszély
Fennáll a mérgezés! A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben
Védje nedvesség ellen. A gépet nem szabad esőnek kitenni.
Tilos a dohányzás és nyilt láng használata
Ne nyomja erösen!
A motort kizárólag kikapcsolt állapotban szabad tankolni.
6-8x A dúsító pumpa használata
Biztonsági Tudnivalók
FIGYELMEZTETÉS
Olvassa el az összes biztonsági utasítást és rendelkezést. Az alábbi utasítások hibás betartása áramütés, tüz és/vagy súlyos balesetveszélyt jelent. A jövőbeni újraolvasáshoz őrizzen meg minden biztonsági utasítást és rendelkezést.
A gép üzemeltetése alatt idegen személyeket, gyerekeket és állatokat, tartson a géptől biztonságos távolságban. A minimális biztonsági távolság 10 m.
Viseljen megfelelő munkaruházatot, pl. csúszás- mentes talpú munkacipót, védőszemüveget, fülvédöt!
Soha ne viseljen bő ruhákat vagy ékszereket. A haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol, mivel azok elkaphatják azokat. Soha ne használja a berendezést mezítláb vagy nyitott szandálban.
A vágókések beszorulása esetén haladéktalanul kapcsolja ki a gépet, és távolítsa el az adott tárgyat.
Munkavégzés előtt nézze meg, hogy a kerítésen, kerítésben nem találhatók-e nem látható tárgyak.
Áramütés veszély, legalább 10 méter távolság a felsővezetékektől.
Munkavégzés közben a gépet tartsa mindkét kezével fizen és el a testétől.
A gép használata során minden esetben ügyeljen a biztonságos, fix testtartásra, különösen ha fellépőt vagy létrát használ.
Tartsa minden testrészét biztonságos távolságban a késektől. Ha a kés mozog, ne próbálja meg se eltávolítani, se tartani a vágni kívánt anyagot. A beszorult darabokat kizárólag akkor távolítsa el, ha a készülék kikapcsolt állapotú. A sövényvágó olló használat során tanúsított pillanatnyi figyelmetlenség súlyos személyi sérüléshez vezethet.
A sövényvágó ollót mindig a markolatánál fogva, kikapcsolt állapotban hordozza. Az olló szállításakor vagy tárolásakor mindig helyezze fel a védőburkolatot. A készülék gondos használata csökkenti a személyi sérülés kockázatát.
Az náradia szerszámot a szigetelt markolatnál fogva tartsa, mert a vágókés nem látható kábelekbe, vezetékekbe vághat bele. Ha a vágókés áram alatt lévő vezetékkel érintkezik, a kisgép fém részei áram alá kerülhetnek, és áramütést okozhatnak.
A géppel folytatott munkavégzés során biztosítson megfelelő fényforrást ill. látási viszonyokat.
Óvatosan hátráljon, felbukás veszélye!
A munkaterületröl távolítsa el a levágott ágakat, gallyakat, elkerülendő ezzel az esetleges személyi sérüléseket.
A BE/KI kapcsoló és a biztonsági kapcsoló blokkolása tilos.
A gépet kizárólag akkor indítsa el, ha standard munkavégzési pozícióban található.
⚠️ Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyű futnak-e.
⚠️ Szigorúan tilos a gépre felszerelt védőberendezéseket leszerelni, kicserélni, nem a rendeltetésnek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni.
⚠️ Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.
Üzemanyag keverék
Figyelem! Minden esetben ügyeljen a helyes üzemanyagarány betartására.
Figyelem! Soha ne használjon régi üzemanyag- keveréket, mivel idővel elkülönülnek az összetevői, és a motor kenése már nem biztosított.
Ne hagyja hosszabb ideig, hetekig-hónapokig a tartályban a keveréket, mert fennáll a veszélye, hogy elkülönülnek az összetevői.
Kizárólag minőségi 2-ütemű olajat használjon, így megakadályozhatja a robbanómotor károsodását.
A fenti pontok be nem tartásából következő károkra a jótállás nem vonatkozik! Ugyanez érvényes a gép túlterheléséből következő károkra is!
Üzemanyag-adalék használatát javasoljuk. Tanács Cikkszám 95307 → 12
Karbantartás
A motoron végzendő munkák elött kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Várjon, míg a gép forgó részei megállnak, s a berendezés teljesen kihül!
Javításokat és azokat a munkákat, melyeket a használati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik!
Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!
Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral!
Ne tisztítsa a gépet és annak tartozékait oldószerekkel, gyúlékony vagy mérgező anyagokkal, csak egy
megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van.
A gép mozgó részeit kenje be olyan olajjal, mely nincs káros hatással a környezetre!
Minden használatot követően gondosan tisztogassa meg a vágólécet. Törölje át olajjal átitatott ruhadarabbal, vagy permetezze be fémek ápolására alkalmas spray-vel.
A tompa, elgörbült vagy sérült késeket haladéktalanul ki kell cserélni.
Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.
Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon
A szerszámot száraz helyen tárolja.
Kiselejtezés:
A megsemmisítésre vonatkozó utasítások a készüléken vagy csomagolásán elhelyezett piktogramokból következnek.
Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre.
A csomagolás megsemmisítése
A csomagolás óv a szállítás közben fenyegető sérülésektől. A csomagolóanyagok általában környezetvédelmi és hulladékgazdálkodási szempontok alapján kerülnek kiválasztásra, ezért újrahasznosíthatók. A csomagolóanyag újrahasznosítása csökkenti a hulladékmennyiséget. Egyes csomagolóanyagok (pl. fóliák, styropor®) gyermekekre nézve veszélyt jelenthetnek.
Fulladásveszély!
A csomagolás egyes részeit gyermekektől távol tárolja, és a lehető leggyorsabban semmisítse meg.
Jótállás
Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék meg-vétele napján kezdődik.
A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.
A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.
Fontos információk az ügyfél részére
Felhívjuk a felhasználó figyelmét, hogy mind a jótállási időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ezzel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs esetek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása.
Szervíz
Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban.
Gyártási szám:
Megrendelési szám
Gyártási év:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Gépszemle és karbantartási terv
| Rendszeres karbantartási időközök | Minden üzembe-helyezés előtt | Minden üzemből vló kiiktatás után | Havonta 12 Hóna-ponként | 24 Hóna-ponként | |
| Levegőszűrő Ellenőrzés | √ | ||||
| Csere | √ | ||||
| Gyújtógyertya kulcs | EllenőrzésTisztítsa ki | √ | |||
| Csere | √ | ||||
| Kés/kasza-penge | Tisztítsa ki | √ | |||
| Kenés | √ | ||||
| HajtóműZsírzógomb | Kenés | √ | |||
Üzemzavarok kikeresése
| Üzemzavar | Ok | Eltávolítás |
| A motor nem startol | Üres tartály/Elégtelen üzemanyag | Töltse fel az üzemanyagot!→3 |
| Nem használta a szivatót | Dolgozzon a szivatóval!→4 | |
| Nem megfelelő üzemanyag, raktározás az üzemanyagtartály kiürítése nélkül, nem megfelelő benzin | Ürítse ki az üzemanyagtartályt és a karburátort! Tankoljon a gépbe friss benzint! | |
| Szennyezett gyújtógyertya(az elektró-dokon szénmaradékok), s az elektródok távolsága túlságosan nagy. | A gyertyát tisztítsa ki, ellenőrizze a gyer-tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re.→9 | |
| A gyújtógyertya a benzintól (túlszíva-tott motor) nedves | A gyújtógyertyát szárítsa ki, majd szerelje vissza!→9 | |
| A motor nem adja le legnagyobb teljesít-ményét | Szennyezett gyújtógyertya(az elektró-dokon szénmaradékok), s az elektródok távolsága túlságosan nagy. | A gyertyát tisztítsa ki, ellenőrizze a gyer-tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa bez elektródok távolságát 0,6-0,8mm-re.→9 |
| Szennyezett légszűrő Tisztitsa ki vagy cserélje ki a levegőszűrőt→10 | ||
| Az üzemanyag keverék nem megfelelő (túlságosan sok az olaj) | Töltse fel az üzemanyagot!→3 | |
Tehnični podatki
ŠKARJE ZA ŽIVO MEJO GMH 550
Fordítása azonossági nyilatkozat EU
Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.
