BD 5050 C Bp - Mașină de spălat pardoseli Kärcher - Manual de utilizare gratuit

Tipul produsului	Autolaveuză cu operator pietonal
Marcă	Kärcher
Model	BD 5050 C Bp
Tensiune nominală	24 V
Capacitate baterie	80 Ah (5h)
Putere absorbită totală	1100 W
Viteza de rotație a periilor	180 rot/min
Diametrul periilor	510 mm
Lățime de lucru	500 mm
Rezervor apă curată	50 L
Rezervor apă murdară	50 L
Greutate goală	87 kg
Greutate în funcțiune (max)	138 kg
Suprafață curabilă teoretică	2000 m²/h

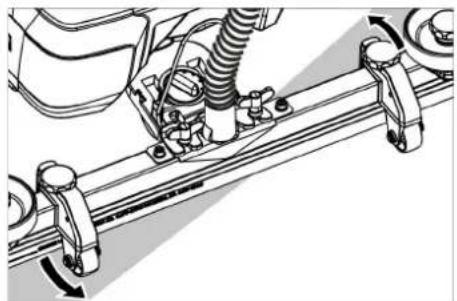

Pantă maximă	2 %
Temperatură apă max	50 °C
Nivel sonor (LpA)	66 dB(A)
Grad de protecție	IPX3
Programe de curățare	Oprire, Normal, Intensiv, Aspirare
Reglare debit apă	Da, prin buton rotativ
Tip baterie	Litiu-ion (80 Ah)
Încărcător	Extern, durată încărcare 8 h (standard) / 2 h (rapidă)
Ecran	Da, cu afișare coduri eroare
Accesorii incluse	Disc-perie roșu (standard), bară aspirare 850 mm

Întrebări frecvente - BD 5050 C Bp Kärcher

Cum se încarcă bateria autolaveuzei Kärcher BD 5050 C Bp?

Pentru încărcarea bateriei, deconectați conectorul bateriei din partea aparatului și conectați-l la încărcătorul corespunzător (ref. 6.654-479.0 sau 6.654-480.0). Conectați încărcătorul la o priză de rețea. Durata de încărcare este de aproximativ 8 h (standard) sau 2 h (rapidă). Nu utilizați aparatul în timpul încărcării. Important: Respectați instrucțiunile de siguranță ale încărcătorului.

Ce înseamnă codul de eroare ERR B afișat pe ecran?

Codul ERR B indică faptul că un corp străin blochează peria. Pentru a rezolva, puneți selectorul de program pe OFF, eliberați comutatorul de siguranță, îndepărtați corpul străin, așteptați 3 secunde apoi reporniți. Dacă eroarea persistă, contactați service-ul.

Care este capacitatea rezervoarelor de apă curată și apă murdară?

Rezervorul de apă curată are o capacitate de 50 de litri, iar rezervorul de apă murdară are de asemenea o capacitate de 50 de litri. Acest lucru permite o curățare eficientă pe o perioadă lungă, fără a fi nevoie să goliți sau să umpleți frecvent.

Cum se reglează debitul de apă pe Kärcher BD 5050 C Bp?

Rotiți butonul de reglare a cantității de apă situat pe panoul de comandă. Începeți cu un debit scăzut și creșteți treptat până la obținerea rezultatului dorit. Un debit prea mare poate lăsa reziduuri de apă.

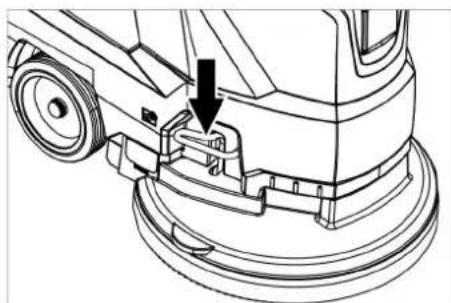

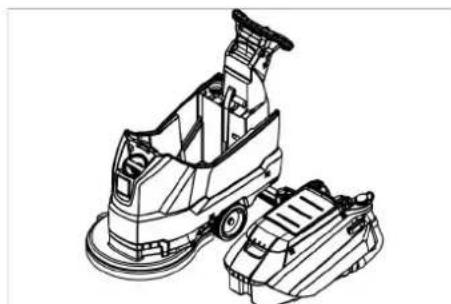

Cum se înlocuiesc discurile-perie?

Împingeți aparatul în jos la nivelul ghidonului pentru a ridica capul de curățare. Apăsați pedala de schimbare a periei în jos, apoi trageți aparatul înapoi pentru a accesa peria. Așezați noua perie pe podea, apoi deplasați aparatul deasupra și coborâți capul pentru a o bloca.

Cum se curăță sita pentru scame?

Deschideți capacul sitei, rotiți capacul în sens orar și scoateți-l. Scoateți sita, curățați-o cu apă limpede, apoi puneți-o la loc. Închideți capacul rotind în sens antiorar. Efectuați această operațiune în mod regulat pentru a menține performanța.

Care este panta maximă pe care poate fi utilizat aparatul?

Panta maximă admisă pentru zona de lucru este de 2%. Aparatul nu trebuie utilizat pe pante mai mari. Atenție: Nu utilizați pe planuri înclinate pentru a evita riscul de răsturnare.

Pot folosi detergenți nerecomandați de Kärcher?

Nu. Utilizați numai detergenții recomandați de Kärcher (lista din manual). Utilizarea detergenților necorespunzători poate deteriora aparatul și poate prezenta riscuri de siguranță. Evitați solvenții, acidul clorhidric sau fluorhidric și produsele foarte spumante.

Cum se transportă autolaveuza în siguranță?

Pentru transport, ridicați pedala șasiului de transport. Împingeți aparatul de ghidon. Utilizați-l numai pe pante mai mici decât valoarea maximă (2%). La transportul într-un vehicul, asigurați aparatul împotriva alunecării și răsturnării conform reglementărilor în vigoare.

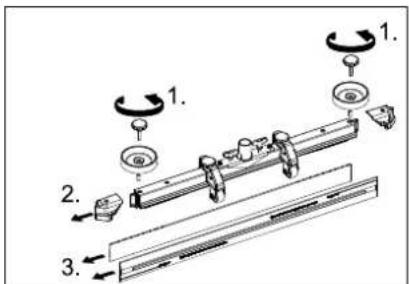

Cum se întrețin buzele de aspirare?

Buzele de aspirare trebuie verificate regulat. Dacă sunt uzate până la marcajul de uzură, trebuie răsturnate sau înlocuite. Pentru aceasta, scoateți bara de aspirare, deșurubați butoanele canelate, scoateți piesele din plastic, schimbați buzele, apoi reasamblați totul. Curățați-le cu o cârpă umedă.

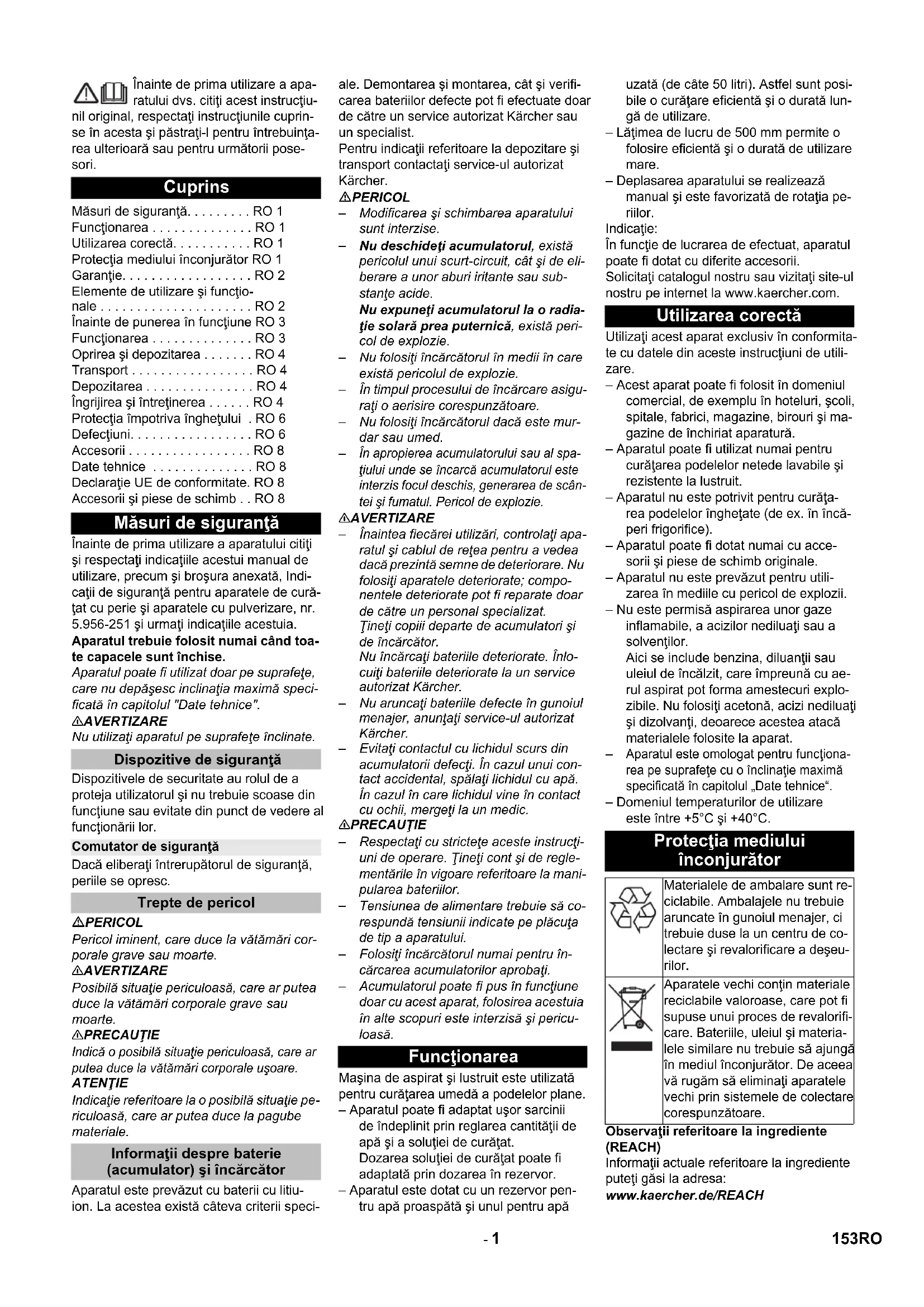

MANUAL DE UTILIZARE BD 5050 C Bp Kärcher

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiunil original, respectați instrucțiunile cuprin-se în acesta și păstrați-I pentru întrebuințarea ulterioară sau pentru următorii pose-sori.

Cuprins

Măsuri de siguranță. ..... RO 1

Functionarea ..... RO 1

Utilizarea corectă....RO 1

Protectia mediului înconjurător RO 1

Garantie....RO 2

Elemente de utilizare și funcțio- nale ..... RO 2

Înainte de punerea în funcțiune RO 3

Functionarea ..... RO 3

Oprirea și depozitarea ..... RO 4

Transport....RO 4

Depozitarea ..... RO 4

Îngrijirea și întreținerea ..... RO 4

Protectia impotriva inghețului . RO 6

Defecțiuni....RO 6

Accesorii....RO 8

Date tehnice ..... RO 8

Declaratie UE de conformitate. RO 8

Accesorii și piese de schimb .. RO 8

Măsuri de siguranță

Înainte de prima utilizare a aparatului citiți și respectați indicațiile acestui manual de utilizare, precum și broșura anexată, Indicații de siguranță pentru aparatele de curățat cu perie și aparatele cu pulverizare, nr. 5.956-251 și urmați indicațiile acestuia.

Aparatul trebuie folosit numai când toate capacele sunt închise.

Aparatul poate fi utilizat doar pe suprafețe, care nu depășesc inclinația maximă speci- ficată în capitolul "Date tehnice".

⚠AVERTIZARE

Nu utilizati aparatul pe suprafete inclinate.

Dispositive de siguranță

Dispozitivele de securitate au rolul de a proteja utilizatorul și nu trebuie scoase din funcțiune sau evitate din punct de vedere al funcționării lor.

Comutator de siguranță

Dacă eliberați întrerupătorul de siguranță, periile se opresc.

Trepte de pericol

▲PERICOL

Pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

Posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Informații despre baterie (acumulator) și încărcător

Aparatul este prevăzut cu baterii cu litiu- ion. La acestea există câteva criterii speciale. Demontarea și montarea, cât și verifi- carea bateriilor defecte pot fi efectuate doar de către un service autorizat Kärcher sau un specialist.

Pentru indicatii referitoare la depozitare și transport contactați service-ul autorizat Kärcher.

△PERICOL

• Modificarea și schimbarea aparatului sunt interzise.
• Nu deschideți acumulatorul, există pericolul unui scurt-circuit, cât și de eliberare a unor aburi irritante sau substanțe acide.

Nu expuneți acumulatorul la o radia- ție solară prea puternică, există peri- col de explozie.

- Nu folosiți încărcătorul în medii în care există pericolul de explozie.

- În timpul procesului de încărcare asigu-rați o aerisire corespunzătoare.

- Nu folositi încărcătorul dacă este murdar sau umed.

- În apropierea acumulatorului sau al spațiului unde se încarcă acumulatorul este interzis focul deschis, generarea de scântei și fumatul. Pericol de explozie.

△AVERTIZARE

- Înaintea fiecărei utilizări, controlați aparatul și cablul de rețea pentru a vedea dacă prezintă semne de deteriorare. Nu folosiți aparatele deteriorate; componentele deteriorate pot fi reparate doar de către un personal specializat. Țineți copiii departe de accumulatori și de încărcător. Nu încărcați bateriile deteriorate. Înlocuiti bateriile deteriorate la un service autorizat Kärcher.

- Nu aruncați bateriile defecte în gunoiul menajer, anunțați service-ul autorizat Kärcher.

- Evitați contactul cu lichidul scurs din accumulatorii defecti. În cazul unui contact accidental, spălați lichidul cu apă. În cazul în care lichidul vine în contact cu ochii, mergeți la un medic.

⚠PRECAUTIE

• Respectați cu strictețe aceste instructiuni de operare. Tineți cont și de reglementările în vigoare referitoare la manipularea bateriilor.
• Tensiunea de alimentare trebuie să corespundă tensiunii indicate pe plăcuța de tip a aparatului.
• Folosiți încărcătorul numai pentru încărcarea accumulatorilor aprobați.
• Acumulatorul poate fi pus în funcțiune doar cu acest aparat, folosirea acestuia în alte scopuri este interzisă și periculoasă.

Functionarea

Maşina de aspirat și lustruit este utilizată pentru curățarea umedă a podelelor plane.

- Aparatul poate fi adaptat uşor sarcinii de îndeplinit prin reglarea cantității de apă și a soluției de curățat. Dozarea soluției de curățat poate fi adaptată prin dozarea în rezervor.

– Aparatul este dotat cu un rezervor pentru apă proaspătă și unul pentru apă

uzată (de câte 50 litri). Astfel sunt posi- bile o curățare eficientă și o durată lun- gă de utilizare.

– Lățimea de lucru de 500 mm permite o folosire eficientă și o durată de utilizare mare.

– Deplasarea aparatului se realizează manual și este favorizată de rotația periilor.

Indicatie:

În funcție de lucrarea de efectuat, aparatul poate fi dotat cu diferite accesorii.

Solicitați catalogul nostru sau vizitați site-ul nostru pe internet la www.kaercher.com.

Utilizarea corectă

Utilizați acest aparat exclusiv în conformitate cu datele din aceste instrucțiuni de utilizare.

– Acest aparat poate fi folosit în domeniul comercial, de exemplu în hoteluri, școli, spitale, fabrici, magazine, birouri și magazine de închiriat aparatură.

– Aparatul poate fi utilizat numai pentru curățarea podelelor netede lavabile și rezistente la lustruit.

– Aparatul nu este potrivit pentru curățarea podelelor înghețate (de ex. în încăperi frigorifice).

– Aparatul poate fi dotat numai cu accesorii și piese de schimb originale.

– Aparatul nu este prevăzut pentru utilizarea în mediile cu pericol de explozii.

- Nu este permisă aspirarea unor gaze inflamabile, a acizilor nediluați sau a solventilor.

Aici se include benzina, diluanții sau uleiul de încălzit, care împreună cu aerul aspirat pot forma amestecuri explozibile. Nu folosiți acetonă, acizi nediluați și dizolvanti, deoarece acestea atacă materialele folosite la aparat.

- Aparatul este omologat pentru funcționa-rea pe suprafețe cu o înclinație maximă specificată în capitolul „Date tehnice“.

- Domeniul temperaturilor de utilizare este între +5°C și +40°C.

Protectția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Bateriile, uleiul și materia-lele similare nu trebuie să ajungă în mediul înconjurător. De aceea vă rugăm să eliminați aparatele vechi prin sistemele de colectare corespunzătoare.

Observații referitoare la ingrediente (REACH)

Informații actuale referitoare la ingrediente puteți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale accesorilor, care survin în perioada de ga-

ranție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Elemente de utilizare și funcționale

1 Filtru de trecere
2 Comutator de siguranță
3 Baterie*
4 Furtun de evacuare apă uzată cu dispo- zitiv de dozare
5 Şină de suport pentru Homebase

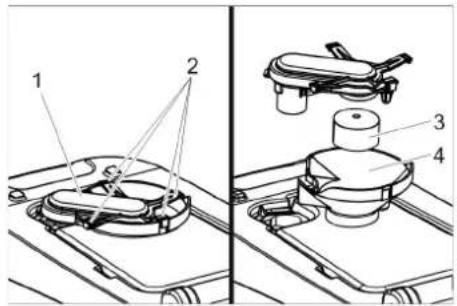

6 Plutitorul
7 Rezervor de apă curată
8 Capac rezervor de apă curată
9 Cap de curățare
10 Perie disc
11 Orificiu de umplere pentru rezervorul de apă curată
12 Suport schimbare perii

13 Rezervor pentru apă uzată
14 Pedala şasiului de transport
15 Indicator pentru nivelul de apă curată
16 Mâner rotativ pentru înclinarea tijei de aspiratie

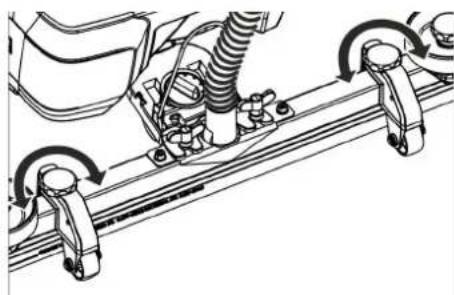

17 Reglarea înălțimii tijei de aspiratie
18 Piulite fluture pentru fixarea tijei de aspiratie
19 Tija de aspiratie *
20 Furtun de aspirare
21 Buton de reglare a cantității de apă
22 Fîşa accumulator
23 Manetă pentru coborârea tijei de aspiratie

24 Panou de comandă
25 Bară de manevrare
26 Suprafață de depozitare pentru set de curățare „Homebase Box“
27 Capac pentru rezervorul de apă uzată

* nu sunt incluse în livrare

Cod de culori

• Elementele de comandă pentru procesul de curățare sunt de culoare galbenă.
• Elementele de comandă pentru întreți- nere și service sunt de culoare gri des- chis.

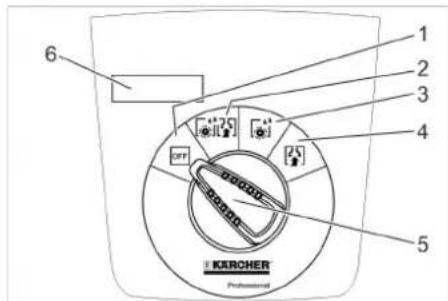

Panou de comandă

1 2 3 4 5 6 KARCHER Professional

1 OFF

Aparatul este oprit.

2 Mod normal

Curățare umedă a podelei și aspirarea apei uzate.

3 Mod intensiv Curățare umedă a podelelor și lăsarea soluției de curățat să acționeze.

4 Mod de aspiratie

Aspirarea murdăriei.

5 Comutatorul pentru selectarea programului

6 E c r a n

Simboluri pe aparat

	Fișa acumulator
	Punct de ancorare
	Suport pentru mop **
	Nivel de umplere rezervor de apă proaspătă
	Suport schimbare perii
	Manetă pentru coborârea tijei de aspiratie

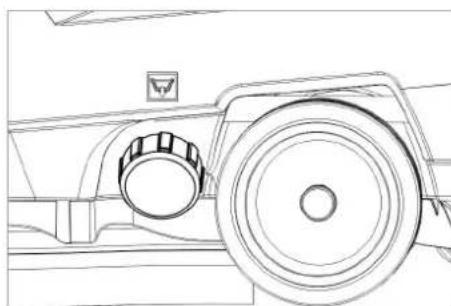

	Orificiu de evacuare rezervor de apă curată
	Furtun de evacuare pentru apa uzată
	Şasiu de transport1: Transport0: Funcționare

** optional

Înainte de punerea în functiune

Descărcarea

→ Deşurubați şuruburile din scândura de mijloc a paletului.

→ Apăsați aparatul în jos de la mânerul de deplasare și scoateți scândura din mijloc.
→ Scoateți butucii din spatele și de lângă roți.
→ Apăsați aparatul în jos de la mânerul de deplasare și apoi înainte până la marginea paletului.
→ Ridicati aparatul de pe palet și așezați-l pe podea.

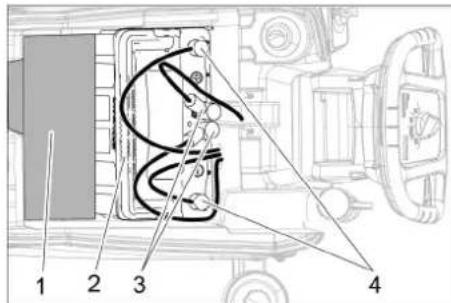

Verificarea bateriei

→ Conectoarele circulare și conexiunile cu şurub ale polilor bateriei trebuie să fie strânse,
→ Dacă este necesar, strângeti din nou cablurile de pe polii bateriei cu o cheie dinamometrică:
Şurub M8: 18 Nm
Surub M10: 23 Nm

Încărcarea accumulatorului

Indicatie:

Aparatul are un sistem de protectie împotriva descărcării excesive, cu alte cuvinte, în momentul în care se atinge capacitatea minimă admisă, motorul periilor și turbina sunt oprite.

→ Duceți aparatul direct la stația de încăr-care și evitați pantele.

△PERICOL

Pericol de rănire prin electrocutare. Tineți cont de tensiunea de rețea și siguranțele specificate pe plăcuța de tip.

Procesul de încărcare

Timpul de încărcare depinde de starea bateriei și de încărcător.

Când bateria este descărcată, timpul de încărcare este de aproximativ:

Încărcător Timp de încărcare, aproximativ [H]
6.654-479.0 8
6.654-480.0 2

Aparatul nu poate fi utilizat în timpul procesului de încărcare.

ATENTIE

Pericol de deteriorare. Nu curățați aparatul cu apă cu rezervorul scos.

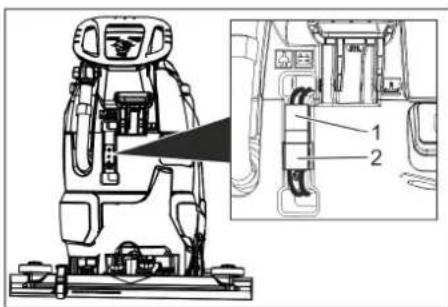

→ Scoateți conectorul bateriei dinspre partea aparatului.

ATENTIE

Pericol de deteriorare!

• Nu conectați încărcătorul cu conectorul bateriei dinspre partea aparatului.
• Utilizați doar încărcătoare adecvate pentru tipul bateriei montate:

Tipul de baterie încărcător

6.654-454.0 6.654-479.0

6.654-480.0

Indicație: Citiți manualul de utilizare al producătorului încărcătorului, acordând atenție specială măsurilor de siguranță!

→ Conectați conectorul bateriei dinspre partea de baterie cu încărcătorul.
→ Introduceți stecherul încărcătorului în priză.
→ Încărcați bateria conform instructiunilor din manualul de operare a încărcătorului.
→ Scoateți stecărul încărcătorului.
→ Deconectați conectorul bateriei de la încărcător.
→ Conectați stecherul aparatului cu stecherul bateriei.

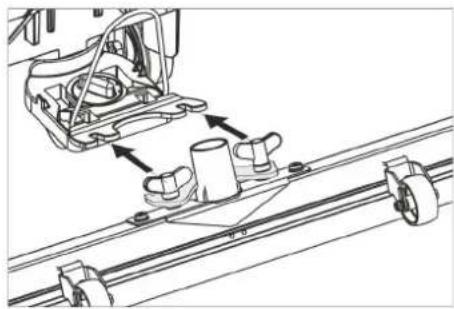

Montarea tijei de aspiratie

→ Pozitionați tija de aspiratie în suportul special în așa fel încât tabla profilată să acopere suportul special.
→ Strângeti piulițele fluture.

→ Montați furtunul de aspiratie.

Functionarea

△PERICOL

Pericol de accidentare!

În caz de pericol eliberați întrerupătorul de siguranță/maneta de deplasare.

Umplerea substanțelor tehnologice

Apă curată

→ Deschideți închizătoarea rezervorului de apă curată.
→ Adăugați apă curată (maxim 50 °C) până la muchia inferioară a ștuțului de umplere.
→ Închideți închizătoarea rezervorului de apă curată.

Detergent

⚠AVERTIZARE

Pericol de deteriorare. Utilizați numai agentii de curățare recomandați. Pentru alți agenti de curățare utilizatorul își asumă în-tregul risc din punct de vedere al siguranței în utilizare și al pericolului de accidente.

Utilizați numai agenti de curățare fără solventi, acid clorhidric și acid fluorhidric.

Tineți cont de indicatiile de siguranță de pe soluțiile de curățat.

Indicatie:

Nu utilizati agenti de curătare cu spumare abundantă.

Agent de curățare recomandat:

Utilizare Detergent
Curățarea de întreținere a podelelor lavabile	RM 746RM 780
Curățarea de întreținere a suprafețelor lucioase (de ex. granit)	RM 755 es
Curățarea de întreținere și curățarea profundă a podelelor industriale	RM 69 ASF
Curățarea de întreținere și curățarea profundă a podelelor din piatră fină	RM 753
Curățarea de întreținere a podelelor în domeniul sanitar	RM 751
Curățarea și dezinfectarea podelelor în domeniul sanitar	RM 732
Exfolierea tuturor podelelor rezistente la alcali (de ex. PVC)	RM 752
Exfolierea podelelor cu lino-leum	RM 754

→ Adăugați soluția de curățat în rezervorul pentru apă proaspătă.

Indicatie:

Dacă rezervorul de apă proaspătă este goală, capul de curățare funcționează mai departe fără aport de lichid.

Reglarea cantității de apă

→ Reglați cantitatea de apă de la butonul de reglare, în funcție de gradul de mur-dărie al podelei.

Indicatie:

Efectuați câteva încercări de curățare cu o cantitate mică de apă. Creșteți treptat cantitatea de apă, până când obțineți rezultatul dorit.

Reglarea tijei de aspiratie

Pozitia inclinată

Pentru îmbunătățirea rezultatului aspirării de pe suprafețele podelelor, poziția tijei de aspirație poate fi modificată cu până la 5°.

→ Slăbiti şurubul-fluture.
→ Rotiti tija de aspiratie.

În cazul unui rezultat nesatisfăcător al aspirării, înclinația tijei drepte de aspirație poate fi modificată.

→ Reglați mânerul rotativ pentru înclina- rea tijei de aspiratie

Înălțime

Cu ajutorul regulatorului de înălțime puteți regla înclinarea lamelor de aspirație în contact cu podeaua.

→ Reglați mânerele rotative ale regulatorului de presiune, până când se atinge cel mai bun rezultat de aspirare.

Curățarea

ATENTIE

Nu utilizati aparatul pe loc.

→ Rabatați în jos pedala pentru şasiul de transport.
→ Rotiți comutatorul de programare pe programul de curățare dorit.

Coborârea tijei de aspiratie

→ Trageți în afară maneta și împingeți-o în jos, tija de aspiratie va fi coborâtă.

Indicatie:

• Pentru curățarea gresiei reglați tija de aspirare dreaptă în așa fel încât curățarea să nu se facă în unghi drept față de rosturi.
  – Pentru a îmbunătăți rezultatele aspirării, se poate regla poziția oblică și înclinarea tijei de aspirare (vezi „Reglarea tijei de aspirare”).
• Dacă rezervorul de apă uzată este plin, plutitorul închide orificiul de aspirare și turbina de aspirare funcționează la o tu-rație crescută. În acest caz întrerupeți aspirarea și deplasați aparatul la locul unde puteți goli rezervorul de apă uza-tă.

Oprirea și depozitarea

→ Eliberați întrerupătorul de siguranță.
→ Rotiți butonul de selecție a programului în poziția de aspirare.
→ Deplasați aparatul puțin înainte și aspirați cantitatea de apă rămasă.
→ Ridicati tija de aspiratie.
→ Dacă este nevoie, încărcați acumulatorul.

Golirea apei uzate

⚠ AVERTIZARE

Acordati atenție reglementărilor locale privind apele uzate.

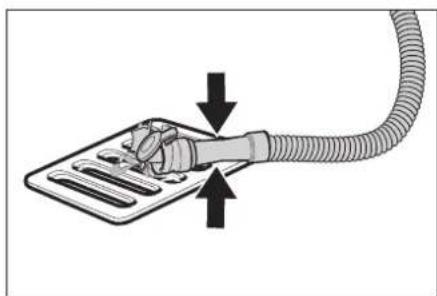

→ Scoateți din suport furtunul de evacua-re și goliți într-un recipient de colectare corespunzător.

→ Apăsați sau îndoiiți dispozitivul de dozare.
→ Deschideți capacul dispozitivului de do- zare.
→ Descărcați apa uzată - reglați cantitatea de apă prin apăsare sau îndoire.
→ Spălați rezervorul pentru apă uzată cu apă curată.

Golirea apei curate

→ Deşurubați închizătoarea rezervorului de apă curată.

Transport

△PERICOL

Pericol de accidentare! La încărcare și descărcare, aparatul poate fi folosit numai pe suprafețe cu o încînație maximă (vezi la „Date tehnice“). Deplasați aparatul încet.

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La transport tineți cont de greutatea aparatului.

→ Ridicati pedala pentru șasiul de transport.
→ Deplasati aparatul cu mânerul de de- plasare.

→ În cazul transportării în vehicule asigu-rați aparatul contra derapării și răstur-nării conform normelor în vigoare.

Depozitarea

△PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La depozitare țineți cont de greutatea aparatului.

Aparatul poate fi depozitat doar în spațiile interioare.

Îngrijirea și întreținerea

△PERICOL

Pericol de accidentare! Înainte de orice lucrare asupra apartului reglați butonul de selectare a programului în poziția „OFF“ și scoateți aparatul din priză.

→ Goliți și aruncați apa uzată și restul de apă curată.

Planul de întreținere

După fiecare utilizare

ATENTIE

Pericol de deteriorare. Nu stropiți aparatul cu apă și nu utilizati agenti de curățare agresivi.

→ Goliți apa uzată.
→ Spălați rezervorul pentru apă uzată cu apă curată.
→ Curățați aparatul la exterior cu o cârpă umedă îmbibată cu soluție de curățare ușoară.

→ Verificați filtrul de trecere, în caz că este necesar curățați-l.

→ Curățați lamele de aspirare și lamele de ștergere, verificați uzura și în caz că este necesar înlocuți-le.

→ Verificați uzura periei, înlocuiti-o, dacă este necesar (vezi "Lucrările de întreți-nere").

→ Încărcați bateria dacă este nevoie.

Lunar

→ Verificați ca polii accumulatorului să nu aibă urme de oxidare.
→ Cablurile bateriei trebuie să fie strânse,
→ Curățați și verificați etanșeitatea garniturilor între rezervorul de apă uzată și capac, în caz că este necesar înlocuțiile.
→ Curățati sita.
→ În cazul unor perioade de nefunctionare mai îndelungate, depozitați aparatul numai cu bateria complet încărcată. Cel puțin o dată pe lună, reîncărcați bateria complet.

Anual

→ Realizați inspecția recomandată prin intermediul service-ului autorizat.

Lucrări de întreținere

Curățarea sitei

→ Deschideti capacul.
→ Rotiți capacul în sensul acelor de ceasornic și scoateți-I.
→ Scoateți și curățați sita aflată dedesubt.
→ Aşezati sita.
→ Puneti capacul și blocați-l prin rotire în sens invers acelor de ceasornic
→ închideti capacul.

Înlocuirea sau întoarcerea lamelor de aspirare

1 2 CHANGE LIP

1 Semn de uzură

2 Lamă de aspirare

Lamele de aspiratie trebuie schimbate sau întoarse, dacă acestea s-au uzat până la semnul de uzură.

→ Îndepărtați tija de aspiratie.
→ Deşurubarea mânerelor stea.

→ Îndepărtați piesele din material plastic.
→ Îndepărtați lamele de aspiratie.
→ Introduceți lamele de aspiratie noi sau întoarse.
→ Montati piesele din material plastic.
→ Înşurubați mânerele stea și strângeti-le.

Înlocuirea periei disc

→ Apăsați în jos aparatul de la mânerul de deplasare și capul de curățare se ridică.
→ Apăsați în jos pedala pentru înlocuirea periei, dincolo de punctul de rezistență.

→ Trageți aparatul în spate, ca peria disc să fie accesibilă.
→ Asezați noua perie disc în fața aparatului pe podea.
→ Deplasați aparatul cu capul de curățare ridicat peste peria disc și coborăți capul de curățare.
Peria se fixează în sistemul de acționa- re.

Scoateți rezervorul de apă uzată

→ Goliți apa uzată.

→ Ridicați rezervorul de apă uzată și puneti-l într-o parte.

Acumulatorii

△PERICOL

Pericol de explozie. Nu așezați unelte sau alte obiecte similare pe accumulator, adică pe polii acesteia și pe conexiunile dintre celule.

Accumulatori recomandați

	Nr. de comandă
80 Ah 6.654-454.0

Introducerea și conectarea acumulatorului

→ Goliți apa uzată.
→ Ridicați rezervorul de apă uzată și puneti-l într-o parte.
→ Scoateți conectorul bateriei.

1 2 3 4

1 Distanțier
2 Acumulator
3 Conector circular
4 Pol baterie

→ Aşezati bateria în dispozitiv conform indicatilor de mai sus.

→ Introduceți distanțierul între baterie și dispozitiv pe partea indicată în figură.

⚠PRECAUTIE

La demontarea și montarea bateriei, dispozitivul poate deveni instabil, așadar asigurați o poziție sigură.

→ Cuplați cablurile de conectare livrate la polii (+) și (-) ai bateriei.
→ Introduceti ambele conectoare circulare la baterie.

ATENTIE

În cazul confundării polilor (plus și minus) sistemul electronic de comandă se deteriora rează.

Atentie la polaritatea corectă.

→ Aplicați rezervorul de apă uzată pe aparat.

Indicatie:

Înainte de utilizare încărcați acumulatorii.

Pentru acesta vezi capitolul „Încărcarea acumulatorilor“.

Demontarea bateriilor

→ Rotiți butonul de selecție a programului în poziția OFF.
→ Scoateți conectorul bateriei.
→ Ridicați rezervorul de apă uzată și puneti-l într-o parte.
→ Deconectați ambele conectoare circulare ale bateriei.
→ Deconectați cablul de la borna negativă a accumulatorului.
→ Decuplați cablul de la polul plus al bateriei.
→ Îndepărtați butucii de suport sau piesele din spumă.

⚠PRECAUTIE

La demontarea și ontarea accumulatorilor poziția aparatului poate deveni instabilă, asigurați poziția stabilă a acestuia.

→ Scoateți bateriile.
→ Îndepărtați bateriile uzate conform re-glementărilor legale.

Contractul de întreținere

Pentru asigurarea disponibilității în serviciu a aparatului pot fi încheiate cu birourile locale de vânzare a produselor Kärcher contracte de întreținere.

Protectia impotriva inghețului

În caz de pericol de înghet:

→ Goliți rezervoarele pentru apă uzată și curată.
→ Depozitați aparatul în spații ferite de în- gheț.

Defectiuni

△PERICOL

Pericol de accidentare! Înainte de orice lucrare asupra apartului reglați butonul de selectare a programului în poziția „OFF“ și scoateți aparatul din priză.

→ Goliți și aruncați apa uzată și restul de apă curată.

Erori cu afişaj pe ecran

Afișaj ecran Remediere
ERR B	Verificați existența corpurilor străine care blochează periile, în caz că este necesar îndepărtați corpurile străine. Reglați selectorul de programe în poziția OFF, eliberați-I, așteptați 3 secunde și apoi porniți aparatul din nou.
ERR T	Reglați selectorul de programe în poziția OFF, eliberați-I, așteptați 3 secunde și apoi porniți aparatul din nou. Dacă problema se mai repetă, contactați service-ul autorizat.
LOW BAT încărcați acumulatorul.	Dacă eroarea este încă afișată, verificați conexiunea corectă a celor două conectoare circulare de pe baterie. Dacă problema se mai repetă, contactați service-ul autorizat.
ERR TEMP Lăsați aparatul să se răcească.
HANDS OFF	Eliberați comutatorul de siguranță și așteptați până ce pe afișaj apar orele de funcționare sau starea bateriilor. Açãonați din nou comutatorul de siguranță.
ERR REL	Reglați selectorul de programe în poziția OFF, eliberați-I, așteptați 3 secunde și apoi porniți aparatul din nou. Dacă problema se mai repetă, contactați service-ul autorizat.
ERR PWM	Reglați selectorul de programe în poziția OFF, eliberați-I, așteptați 3 secunde și apoi porniți aparatul din nou. Dacă problema se mai repetă, contactați service-ul autorizat.

Indicator de stare a bateriei

1 2 3 4

1 Acumulator

2 Buton
3 LED de stare
4 Led indicator

→ Apăsați butonul timp de 5 secunde.

Nu se aprinde niciun led: Încărcați bateria.

Ledul de stare se aprinde în culoarea verde:

Toate cele 5 leduri împreună indică starea de încărcare a bateriei.

Ledul de stare se aprinde în culoarea roşu:

Ledurile indicatoare indică o defectiune. Defectiunile descrise în tabelul următor pot fi remediate de către utilizator. Contactați serviciul de relații cu clientii KÄRCHER pentru toate indicațiile de defectiune care nu sunt descrise mai sus.

					Cauză Remediere
roșu	-	-	-	-	Bateria este prea fierbinte,	lăsați bateria să se răcească.
roșu	-	-	-	verde	Sistemul de gestionare a bateriei este prea fierbinte.	lăsați bateria să se răcească.
roșu	-	-	verde	-	Baterie prea rece pentru încărcare.	Mutați dispozitivul într-un loc mai cald și așteptați până când bateria se încălzește.
roșu	-	-	verde	verde	Consum de curent prea mare în timpul încărcării.	Deconectați fișa de rețea de la încărcător. Se așteaptă 10 secunde. Reconectați fișa de rețea. Dacă defecțiunea este afișată din nou, înlocuiti încărcătorul.
					Consumul de curent prea mare al dispozitivului.	Opriți dispozitivul. Dacă defecțiunea apare din nou după pornire, căutați defecțiunea în dispozitiv.
roșu	-	verde	-	verde	Scurtcircuit	Verificați toate conexiunile bateriei.
roșu	-	verde	verde	-	Tensiunea celulei este prea mică la descărcare.	Încărcați acumulatorul.
roșu	-	verde	verde	verde	Tensiunea celulei este prea mare în timpul încărcării.	Descărcați bateria până la 20% din capacitatea rămasă. La final, încărcați bateria.

					Cauză Remediere
roșu verde - - verde	de Tensiunea bateriei	e a bateriei	este prea	mi-că.	Încărcați acumulatorul.
roșu verde - verde	- Defecțiune în proce	ne în proce	sul de încărca-re.	arca-re.	Deconectați fișa de rețea de la încărcător. Se așteaptă 10 secunde. Reconectați fișa de rețea. Dacă defectiunea este afișată din nou, înlocuiți încărcătorul.
roșu verde - verde	verde
roșu verde verde -	- Baterie	prea rece	pentru a pro	du-ce energie.	Mutați dispozitivul într-un loc mai cald și așteptați până când bateria se încălzește.
roșu	verde	verde	verde	-	Defecțiune la ieșirea de putere.	Opriți dispozitivul. Dacă defectiunea persistă, contactați serviciul de relații cu clientii.

Erori fără afişaj pe ecran

Deranjament Remediere
Aparatul nu pornește	Reglați selectorul de programe la programul dorit.
	Acționați comutatorul de siguranță.
	Introduceți conectorul acumulatorului.
	Verificați acumulatorul, în caz că este necesar încărcați-l.
	Verificații, dacă polii bateriei să fie conectate.
Cantitate de apă insuficiență	Verificați nivelul apei curate, în caz că este necesar umpleți rezervorul.
	Măriți cantitatea de apă la butonul de reglare a cantității de apă.
	Curățați sita.
Putere de aspirație insuficiență	Curățați și verificați etanșeitatea garniturilor între rezervorul de apă uzată și capac, în caz că este necesar înlocuiti-le.
	Rezervorul de apă uzată este plin, opriți aparatul și goliți rezervorul de apă uzată
	Curățați filtrul de reținere.
	Curățați lamele de aspirație de pe tija de aspirație, în caz că este necesar înlocuiti-le.
	Verificați dacă este închis capacul furtunului de evacuare a apei uzate.
	Verificați reglajul tijei de aspirație.
	Verificați dacă furtunul de aspirare este înfundat, dacă este nevoie curățați-l.
	Verificați dacă furtunul de aspirare este etanș, în caz că este necesar înlocuiti-l.
Rezultat nesatisfăcător după curățare	Verificați uzura periei, înlocuiti-l dacă este necesar.
	Măriți cantitatea de apă.
	Asigurați-vă că tipul periei și a soluției de curățat sunt potrivite.
Turbina aspiratoare este deformată	Curățați plutitorul.
Peria nu se rotește	Verificați existența corpurilor străine care blochează periile, în caz că este necesar îndepărtați corpurile străine.
	Dacă a fost declanșat comutatorul pentru supracurenți din partea electronică, aduceți selectorul de programe în poziția „OFF“, apoi selectați din nou programul dorit.
Vibrații în timpul curăță-rii	Eventual utilizati perii mai moi.
În cazul defectiunilor care nu pot fi îndepărtate cu ajutorul acestui tabel, anunțați serviciul pentru clienți.

Curățarea plutitorului

→ Deschideți capacul rezervorului de apă uzată.

→ Tragetii afară carcasa plutitorului în sus.
→ Desprindeti cârligul de fixare.
→ Curățați plutitorul și partea inferioară.
→ Asamblati carcasa plutitorului și introduceti-o în aparat.

1 Carcasă plutitor
2 Cârlig de prindere
3 Plutitorul
4 Partea inferioară

Accesorii

Denumire Nr. piesă Descriere
Perie disc, roșie (medie, standard)	4.905-026.0	Pentru utilizare la toate lucrările de curățare uzuale.
Perie disc, natur (moale)	4.905-027.0	Din fibre naturale pentru curățare și lustruire.
Perie disc, neagră (dură)	4.905-029.0	Pentru murdării persistente și curățare de bază. Doar pentru podele nesensibile.
Sistem de acționare al discului	4.762-534.0	Pentru curățare cu discuri. Cu cuplaj rapid și Centerlock.
Disc de curățat, roșu (moale mediu)	6.369-079.0	Pentru curățarea și îngrijirea tuturor tipuri de podele.
Disc verde (moale mediu)	6.369-078.0	Pentru curățarea murdăriilor persistente și curățare de bază.
Disc negru (dur)	6.369-077.0	Pentru curățarea murdăriilor foarte persistente și curățare de bază.
Disc bej (granulație ușoară)	6.369-468.0	Pentru lustruirea și împrospătarea podelelor dure și elastice.
Disc bej (cu păr natural) 6.371-146.0
Tijă de aspirare, 850 mm, dreaptă	4.777-401.0
Tijă de aspirare, 850 mm, curbată	4.777-411.0
Set Homebase Box	4.035-406.0

Date tehnice

Putere
Tensiunea nominală	V	24
Capacitatea acumulatorului	Ah (5h)	80
Putere absorbită medie	W	1100
Putere nominală turbină aspiratoare	W	500
Putere nominală motor perii	W	600
Aspirare
Capacitate de aspiratie, cantitate de aer (max.)	l/s	24
Puterea de aspiratie, subpresiune (max.)	kPa (mbar)	120
Protectie		IPX 3
Perii de curățat
Turația periei	1/min	180
Diametru perie	mm	510
Dimensiuni și masa
Capacitatea teoretică de suprafață	m2/h	2000
Înclinație max. zonă de lucru	%	2
Volumul rezervoarelor de apă curată / apă uzată	I	50/50
Temperatura maximă a apei	°C	50
Presiune de apă max.	bari	0,06
Greutate în stare goală (greutate de transport)	kg	87
Greutate totală (în stare de funcționare)	kg	138
Dimensiuni compartiment baterii	mm	350 x 350
Valori determinate conform EN 60335-2-72
Valoare totală oscilații	m/s2	<2,5
Nesiguranță K	m/s2	0,2
Nivel de zgomot L_pA	dB(A)	66
Nesiguranță K_pA	dB(A)	2
Nivelul puterii energiei L_wA + nesiguranță K_wA	dB(A)	81

Declaratie UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat pentru curățat podele

Tip: 1.127-xxx

1.515-xxx

Norme de aplicare naționale:

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Accesorii și piese de schimb

Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defectiuni a apara-tului.

Informații referitoare la accesorii și piese de schimb se găsesc la adresa www.kaercher.com.
