MANUAL DE UTILIZARE UL12FH LG

Informații despre produs

• Nume produs: Aparat de aer condiționat

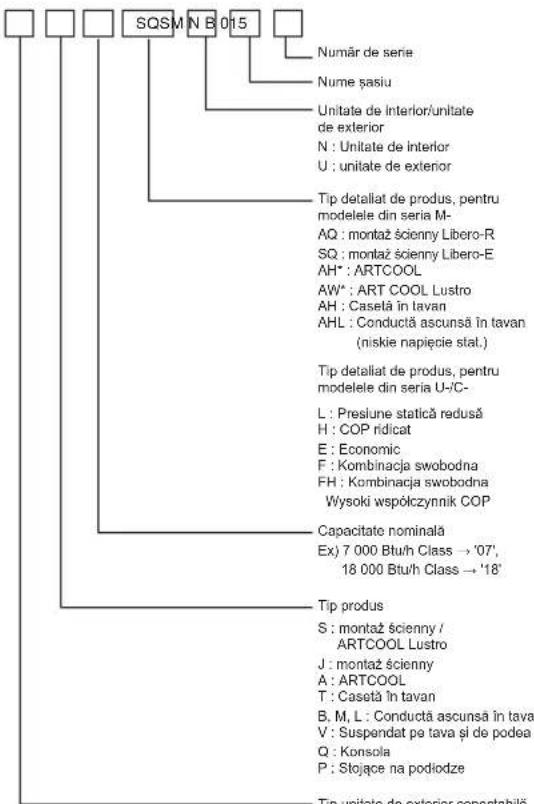

• Nume model:

Număr de serie

Nume sasiu

Unitate de Interior/unitate

de exterior

N : Unitate de Interior

U : unitate de exterior

Tip detallat de produs, pentru modelele din seria M-

AH : Caselă în tavan

AHL : Conductă ascunsă în tavan

Tip detallat de produs, pentru modelele din seria U-/C-

L: Presiune statică redusă

H : COP ridicat

E: Economic

B, M, L : Conductă ascunsă în tavan

V : Suspendat pe tava și de podea

Q: Konsola

Tip unitate de exterior conectabilă

M : Unităti de interior numai

pentru sisteme multiple

U : Unităti de interior pentru Single CAC

C : Unitale de interior normalá

pentru CAC multiple și unice

Citiți acest manual de instalare în întregime înainte de a instala produsul.

Lucrarea de instalare trebuie efectuată numai de personal autorizat, conform standardelor naționale de cablare electrică.

Păstrați acest manual de instalare pentru referință ulterioară, după ce l-ați citit în detaliu.

Traducerea instructiunii initiale

Acest manual este versiunea simplificata a manualului original.

Puteți obține manualul original de la www.lg.com.

OZNACZENIE MODELU

• Informații suplimentare: numărul serial se află pe codul de bare al produsului.
• Presiunea maximă permisă Partea înaltă: 4.2 MPa / 4.32 MPa (Poate fi diferit după model) Partea joasă: 2.4 MPa
• Refrigerent : R32

Emisii sonore transmise prin aer

Presiunea sonoră A emisă de acest produs este sub 70 dB.

** Nivelul sonor poate varia în funcție de locație.

Cifrele menționate exprimă nivelul emisiilor și nu reprezintă nivele precise de lucru.

În timp ce există o corelație între nivelul de emisie și cel de expunere, aceasta nu poate fi folosit cu precizie pentru a determina dacă sunt necesare precauții suplimentare.

Factorii care influentează nivelul real de expunere al forței de lucru includ caracteristicile camerei de lucru și alte surse de zgomot, de ex. numărul echipamentelor și alte procese adiacente precum și durata de timp în care un operator este expus la zgomot.

De asemenea, nivelul de expunere permis poate varia în funcție de țară.

Această informație va ajuta, totuși, utilizatorul echipamentului să realizeze o evaluare mai corectă a pericolelor și riscurilor.

INSTRUCTIUNI DE SIGURANTĂ

Următoarele simboluri sunt afișate pe unitățile de interior și de exterior.

	Citiți cu atenție măsurile de precauție în acest manual înainte de utilizarea unității.		Acest aparat este umplut cu agent frigorific inflamabil (pentru R32).
	Acest simbol indică faptul că trebuie să citiți cu atenție Manualul de utilizare.		Acest simbol indică faptul că acest echipament trebuie să fie utilizat de către o persoană de serviciu, care a consultat Manualul de utilizare

Următoarele îndrumări de siguranță au scopul de a preveni riscurile neprevăzute sau daunele provenite din operarea nesigură sau incorectă a produsului.

Îndrumările sunt separate în „AVERTISMENT” și „ATENTIE”, după cum se descrie mai jos.

Acest simbol este afișat pentru a indica problemele și operațiunile care pot provoca riscuri.

Citiți cu atenție partea care conține acest simbol și urmați instrucțiunile pentru a evita riscul.

AVERTISMENT

Acesta indică faptul că nerespectarea instrucțiunilor poate provoca vătămarea gravă sau decesul.

ATENTIE

Acesta indică faptul că nerespectarea instrucțiunilor poate provoca vătămarea ușoară sau deteriorarea produsului.

AVERTISMENT

• Instalarea sau reparațiile efectuate de persoane necalificate pot constitui pericole atât pentru dumneavoastră cât și pentru ceilalți.
• Activitatea de instalare trebuie să fie efectuată în conformitate cu Codul național cu privire la instalațiile electrice, numai de către personalul calificat și autorizat.
• Informațiile conținute în acest manual sunt destinate utilizării de către un tehnician calificat, familiarizat cu procedurile de siguranță și echipat cu unelte și instrumente de testare adecvate.
• Necitirea cu atenție și nerespectarea tuturor instrucțiunilor din acest manual pot determina defectarea echipamentelor, pagube materiale, vătămare corporală și/sau deces.
• Conductele conectate la un aparat nu trebuie să contină surse de aprindere. (pentru R32)
• Acest echipament va fi furnizat cu un cablu de alimentare care respectă reglementările naționale.

• Trébuie verificată respectarea regulamentelor naționale de gaz.

• Orice persoană care este implicată cu lucrul sau deconectarea într-un circuit de agent frigorific trebuie să dețină un certificat valabil curent de la o autoritate de evaluare acreditat industrial, care autorizează competența lor să se ocupe de agenții frigorifici în condiții de siguranță, în conformitate cu o industrie recunoscută de caietul de sarcini de evaluare. (pentru R32)

• Deservirea se va efectua numai recomandat de producătorul echipamentului. Întreținere și reparația care necesită asistență din partea altor categorii de personal calificat se va efectua sub supravegherea persoanei competente în utilizarea agenților frigorifici inflamabili. (pentru R32)

Instalarea

• Nu utilizati un întrerupător de circuit defect sau subevaluat. Folosiți tabloul electric și siguranțele corespunzătoare.
• Există riscul de incendiu sau electrocutare Pentru lucrările electrice, contactați dealerul, vânzătorul, un electrician calificat sau un Centru de service autorizat. Nu încercați să demontați sau să reparați singuri produsul. Există riscul de incendiu sau electrocutare.
• Totdeauna asigurați împământarea produsului conform diagramei de cablare. Nu conectați împământarea la conducte de gaz sau de apă ori la firele de împământare a unei linii telefonice. Există riscul de incendiu sau electrocutare
• Instalați panoul și capacul casetei de control în siguranță. Există riscul de incendiu sau electrocutare din cauza prafului, apei, etc.
• Folositi dispositive de întrerupere sau siguranțe corespunzătoare. Există riscul de incendiu sau electrocutare
• Nu modificați și nu prelungiți cablul de alimentare. Dacă cablul sau cordonul de alimentare prezintă zgârieturi sau dezizolare ori deteriorare, atunci trebuie înlocuit. Există riscul de incendiu sau electrocutare
• Pentru instalare, dezinstalare sau reinstalare, contactați întotdeauna comerciantul sau un centru autorizat de service. Există riscul de incendiu sau electrocutare, explozie sau rănire.
• Nu instalați produsul pe un stativ de instalare defect. Asigurați-vă că zona de instalare nu se deteriorează odată cu trecerea timpului. Acest lucru ar putea cauza căderea echipamentului.
• Niciodată nu instalați unitatea exterioară pe o bază mobilă ori într-un spațiu de unde poate să cadă. Dacă unitatea exterioară cade, poate cauza pagube materiale, rănirea ori chiar moartea persoanei.
• La unitatea exterioară, condensatorul electric furnizează electricitate de înaltă tensiune componentelor electrice. Asigurați-vă că s-a descărcat complet condensatorul înainte de a efectua orice activitate de reparații. Un condensator încărcat poate cauza electrocutarea.
• Când instalați aparatul, folosiți kit-ul de instalare, furnizat cu produsul. În caz contrar, aparatul poate cădea și produce leziuni grave.
• Conexiunile unității interioare/exteriorare trebuie să fie bine asigurate, iar cablul așezat astfel încât să nu fie smuls din terminalele de conectare. Conexunile necorespunzătoare ori slăbite pot provoca încălzire sau incendiu.

• Evacuați materialele de ambalare în siguranță. Scoateți șuruburi, cuie, baterii, lucruri avariate după instalare și aruncați ambalajele din plastic. Copiii s-ar putea juca cu acestea, ceea ce poate cauza rănirea lor.

• Verificați tipul de agent frigorific utilizat. Citiți eticheta de pe produs. Folosirea unui agent de răcire necorespunzător poate împiedica funcționarea normală a aparatului.

• Aparatul va trebui să fie depozitat într-o cameră fără surse de aprindere ca să funcționeze în mod continuu. (de exemplu: flacără deschisă, un aparat de gaz care funcționează sau un încălzitor electric)
• Păstrati toate orificiile de ventilare necesare libere de orice obstructii.
• Aparatul va trebui să fie depozitat într-o zonă bine ventilată în cazul în care dimensiunea camerei corespunde suprafetei camerei asa cum este specificat pentru functionare. (pentru R32)
• Pentru instalarea produsului, contactați întotdeauna centrul de service sau o agentie de instalare profesională. În caz contrar, acesta poate provoca incendii, şocuri electrice, explozii sau vătămări.
• Conexiunile mecanice trebuie să fie accesibile, în scopul întretinerii.
• Aparatul trebuie să fie deconectat de la sursa de alimentare în timpul funcționării și la înlocuirea pieselor.
• Aparatul trebuie instalat în conformitate cu reglementările naționale privind cablarea.

Operare

• Când produsul s-a udat (inundat sau introdus în apă), contactați un centru autorizat de service în vederea reparării, înainte de a-l folosi din nou. Există riscul de incendiu sau electrocutare
• Asigurati-vă că folosiți numai piesele de schimb recomandate. Sub nicio formă nu incercați să modificați echipamentul. Folosirea pieselor inadecvate poate cauza electrocutare, generarea de căldură excesivă sau incendiu.
• Nu atingeți, utilizați sau reparați aparatul cu mâinile umede. Țineți ștecărul cu mâna când îl scoateti din priză Există risc de electrocutare sau incendiu.
• Nu amplasati surse de încălzire sau aparate electrocasnice cu încălzire lângă cablul de alimentare. Există risc de incendiu sau electrocutare.
• Nu permiteți pătrunderea apei în componentele electrice. Instalați aparatul la distanță de surse de apă. Există riscul de incendii, defectarea produsului sau electrocutare.
• Nu depozitați și nu utilizați gaze sau substanțe inflamabile în apropierea produsului. Există risc de incendiu.
• Nu folosiți aparatul într-un spațiu îngust timp îndelungat. Asigurați ventilarea. S-ar putea produce o lipsă de oxigen care v-ar afecta sănătatea.
• Nu deschideți grila frontală în timpul funcționării. (Nu atingeți filtrul electrostatic, dacă unitatea este furnizată cu unul). Există riscul de rânire, electrocutare sau deteriorarea produsului.
• Dacă se aud sunete ciudate sau dacă iese fum din produs. Opritii imediat întrerupătorul sau deconectati cablul sursei de alimentare. Există risc de electrocutare sau incendiu.
• Aerisiți camera unde se află produsul regulat când folositi unitatea împreună cu un cuptor, sau alt element de încălzire. Poate să apară lipsa de oxigen care vă poate afecta sănătatea.

• Nu atingeti conducta de agent frigorific și conducta de apă sau alte părți interne în timp ce aparatul funcționează sau imediat după operare. Acest lucru poate determina arsuri sau degerături.

• Nu vă urcați pe unitatea interioară/exteriorară și nu puneți nimic pe acestea. Echipamentul poate cădea, provocând vătămări corporale.

• Când aparatul urmează să nu fie folosit timp îndelungat, scoateți cablul de alimentare din priză și opriți tabloul electric. Există risc de deteriorare sau defectare a produsului ori de utilizare neautorizată.
• Luați măsuri ca nimeni și în special copii să nu poată călca ori să nu cadă pe unitatea exterioară. Există pericolul unor leziuni sau de avariere a produsului.
• Asigurați-vă ca, în timpul utilizării, cablul de alimentare nu este scos din priză sau deteriorat. Există riscul de incendiu sau electrocutare
• Nu puneti nimic pe cablul de alimentare. Există riscul de incendiu sau electrocutare
• Când au loc scurgeri de gaz inflamabil, opriți gazul și deschideți fereastra de ventilare înainte de a reporni produsul. Nu utilizați telefonul și nu porniți sau opriți comutatoarele. Există riscul de explozie sau incendiu.
• Asigurati-vă că aerisiți suficient camera când aparatul de aer condiționat este folosit simultan cu un aparat de încălzit cum ar fi un radiator. În caz contrar există riscul de incendiu, rănire gravă sau deteriorarea produsului.
• Curățați periodic (mai des decât o dată/an) praful sau particulele de sare blocate în schimbătorul de căldură, folosind apă.
• Nu folosiți alte mijloace pentru a accelera procesul de decongelare sau pentru a curăța, decât cele recomandate de producător.
• Nu perforați sau ardeți sistemul de ciclu cu agent frigorific.
• Rețineți faptul că agenții frigorifici pot să nu conțină miros
• Atunci când piesele de legătură mecanice sunt refolosite în interior, sigilările trebuie reînnoite. (pentru R32)
• Atunci când nodurile evazate sunt refolosite în interior, partea nodurilor va fi re-fabricată. (pentru R32)

ATENTIE

Instalarea

• Produsul trebuie ridicat și transportat de către cel puțin două persoane. Evitați vătămarea corporală.
• Nu instalați produsul dacă acesta va fi expus direct la vântul mării (stropire cu sare). Acest lucru poate provoca coroziunea produsului.
• Instalați furtunul de evacuare pentru a asigura ca apa condensată să fie evacuată corespunzător. Un racord neadecvat poate produce scurgeri de apă.
• Mențineți nivelul chiar și când instalați produsul. Pentru a evita vibrațiile sau zgomotul.
• Nu instalați produsul în locuri unde zgomotul sau aerul cald provenit de la unitatea exterioară ar putea produce avarii sau deranja vecinii. Aceasta poate cauza o problemă pentru vecinii dvs. și v-ar provoca dispute cu aceștia.

• Totdeauna verificați să nu existe scurgeri de gaz (refrigerent) după instalarea sau repararea produsului. Nivelurile scăzute ale refrigerantului pot cauza defectarea produsului.

• Încaltaminte adecvată (PPE) echipamentelor de protectie personală atunci când instalați, întretineti sau deserviti produsul.

• Aparatul va trebui să fie depozitat astfel încât să se prevină deteriorarea mecanică care poate să apară.
• Conductele pentru agentul frigorific trebuie să fie protejate sau sigilate pentru evitarea daunelor.
• Conectori flexibili ai agentului frigorific (cum ar fi linii de legătură între unitatea interioară și exteriorară) care pot fi deplasați în timpul operațiunilor normale trebuie să fie protejați împotriva deteriorării mecanice.
• Instalarea conductei de lucru va trebui să fie mentinută la un nivel minim.
• Lucrările la conducte trebuie protejate de daune fizice.
• O conexiune lipită, sudată sau mecanică trebuie realizată înainte de deschiderea supapelor care permit fluxul de agent frigorific între piesele sistemului de răcire.
• Păstrați nivelul paralel la instalarea produsului. În caz contrar, poate cauza vibrații sau scurgere de apă. Poate cauza rănire sau accident.
• În cazul în care produsele de aer condiționat LG Electronics NU sunt instalate, reparate sau modificate de către un profesionist autorizat de catre LG Electronics, garanția este anulată. Toate costurile asociate cu reparațiile devin apoi responsabilitatea completă a proprietarului.
• Mijloacele de deconectare trebuie să fie încorporate în sistemul fix de cablaj, conform regulilor de cablaj.
• Nu introduceti furtunul de scurgere în conducta de scurgere sau din sol. Puteți avea parte de mirosuri neplăcute, iar schimbătorul de căldură sau conducta se pot coroda.

Operare

- Nu utilizati produsul în scopuri speciale, precum pentru conservarea alimentelor, lucrărilor artistice etc. Este un aparat de aer condiționat de consum, nu un sistem de refrigerare de precizie. Există pericolul de avariere sau deteriorare.

- Nu blocați admisia sau evacuarea debitului de aer. Acest lucru poate provoca defectarea produsului.

- Folositi o lavetă moale pentru curățare. Nu folositi detergenti puternici, solventi sau apă etc. Există riscul de incendiu, electrocutare sau deteriorarea elementelor din plastic ale produsului.

- Nu atingeți piesele metalice ale produsului când scoateți filtrul de aer. Există risc de vătămare corporală.

- Nu vă urcați pe produs și nici nu puneți ceva pe acesta. Există risc de vătămare corporală și de defectare a produsului.

- După curățare, introducți în mod corespunzător filtrul. Curățați filtrul a două săptămâni sau mai des, dacă este necesar. Un filtru murdar reduce eficiența aparatului.

- În timpul funcționării, nu introducți mâinile sau alte obiecte în orificiul de admisie sau în orificiul de evacuare. Componentele ascuțite, în mișcare, v-ar putea răni.

- Fiți atenți când despachetați și instalați produsul. Marginile ascuțite pot provoca rănire.

- Dacă există scurgeri de gaz refrigerent în timpul reparațiilor, nu atingeți. Poate cauza degerături (rănire).

• Nu înclinați unitatea când o îndepărtați sau dezinstalați. Apa condensată din interior se poate scurge.
• Nu folosiți aer sau gaz, altul decât refrigerentul specificat pentru acest sistem. Dacă aerul pătrunde în sistemul de răcire, rezultă o presiune excesivă, care cauzează deteriorarea echipamentului sau leziuni.
• Dacă refrigerentul prezintă scurgeri în timpul instalării, aerisiți imediat camera. În caz contrar, poate fi dăunător pentru sănătatea dvs.
• Dezasamblarea echipamentului, tratarea lichidului refrigerant sau a anumitor componente trebuie realizate în conformitate cu standardele locale și naționale.
• Înlocuiți toate bateriile din telecomandă cu unele noi de același tip. Nu amestecați bateriile noi cu cele vechi sau tipuri diferite de baterii. Există riscul de incendiu sau de avariere a produsului.
• Nu reîncărcați sau dezasamblăți bateriile. Nu aruncați bateriile în foc. Acestea se pot aprinde sau pot exploda.
• Dacă lichidul din baterii intră în contact cu pielea sau hainele, spălați bine cu apă curată. Nu utilizați telecomanda dacă bateriile s-au scurs. Substanțele chimice din baterii ar putea cauza arsuri sau alte pericole pentru sănătate.
• Dacă înghițiți lichid de la baterii, spălați-vă bine în interiorul gurii si consultați apoi medicul. În caz contrar există riscul de îmbolnăviri grave.
• Nu lăsați aparatul de aer condiționat să funcționeze o perioadă mare de timp când umiditatea este foarte ridicată, iar o ușă sau o fereastră este lăsată deschisă. Umezeala poate genera condens și poate umezi sau deteriora mobila.
• Nu vă expuneți pielea și nu expuneți copiii sau plantele la fluxul de aer rece ori fiebinte. Acest lucru vă poate afecta sănătatea.
• Nu beți apa evacuată din produs. Nu este potabilă și poate provoca probleme de sănătate grave.
• Folosiți un scaun sau o scară solidă când curățați, faceți operațiuni de întreținere sau reparați produsul la înălțime. Fiți atenți și evitați să vă loviți.
• Mijloacele de deconectare trebuie să fie încorporate în sistemul fix de cablaj, conform regulilor de cablaj
• Acest produs nu este destinat utilizării lui de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, sau fără experiență și cunoștințe decât în cazul în care sunt supravegheați sau instruiți asupra modului de utilizare a aparatului de către o persoană responsabilă cu siguranța lor. Copii mici trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul de aer condiționat.
• Acest produs poate fi utilizate de copii cu vârsta de minim 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse, sau fără experiență și cunoștințe doar în cazul în care sunt supravegheați sau instruiti asupra modului de utilizare a aparatului în siguranță și înțeleg pericolele posibile. Copiii nu se vor juca cu aparatul. Curățarea și întreținerea nu se vor realiza de către copii nesupravegheați.

LOCURI DE INSTALARE

• Lângă unitate nu trebuie să existe nicio sursă de căldură sau de aburi.
• Nu trebuie să existe niciun obstacol care să împiedice circulația aerului.
• Un loc în care circulația aerului în cameră va fi bună.
• Un loc unde poate fi instalată uşor evacuarea.
• Un loc unde trebuie luate în considerare zgomotele.
• Nu instalati unitatea lângă cadrul uşii.

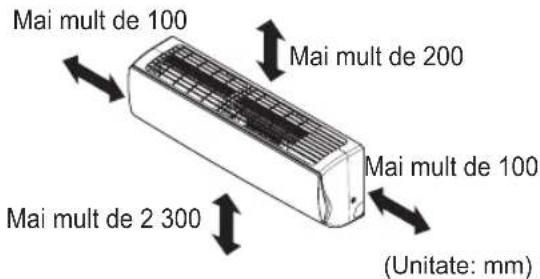

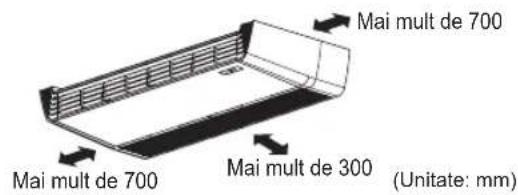

• Asigurați spațiile indicate de săgeți față de perete, tavan sau alte obstacole.
• Unitatea de interior trebuie să păstreze un spațiu suficient de întreținere.

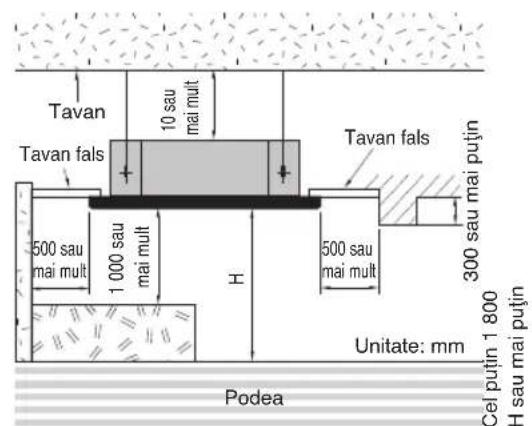

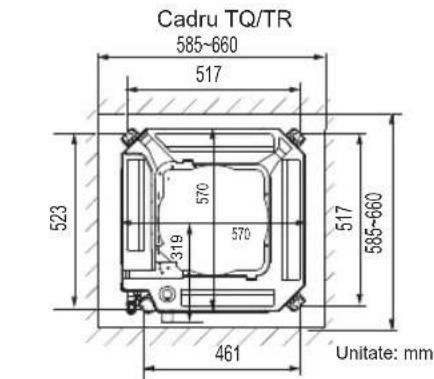

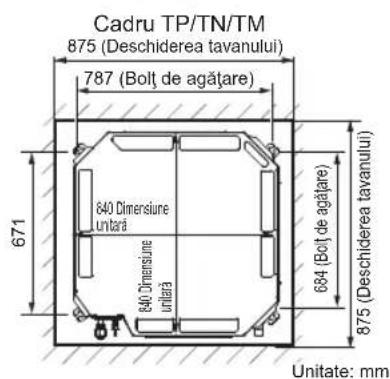

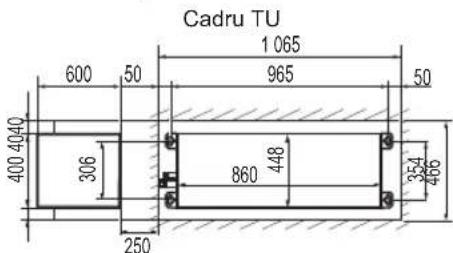

Tavan 10 sau mai mult Tavan fals 500 sau mai mult 1 000 sau mai mult H Tavan fals 500 sau mai mult 300 sau mai puțin Unitate: mm Cel puțin 1 800 H sau mai puțin Podea

Cadru	H
TU/TT 3 300
TQ/TR/TP/TP-B 3 600
TN/TM/TM-A 4 200

(unitate: mm) Orificiu de inspectie 600 x 600 Gură de admisie a aerului Casetă comandă 600 1 000 sau mai mult sau mai mult Gură de evacuare a aerului 600 sau mai mult Fata Fața

Vedere laterală

(unitate: mm) H = 20 sau mai mult

- Dimensiunea potrivită "H" este necesară pentru a obține o pantă de scurgere după cum este indicat în figură.

*Caracteristica poate fi modificată în funcție de tipul de model.

ATENTIE

Acordati atenție atunci când transportați produsul.

• Nu transportați produsul de unul singur, dacă acesta depășește 20 kg.
• Benzile PP sunt utilizate pentru ambalarea unor produse. Nu le utilizați ca mijloc de transport deoarece sunt periculoase.
• Nu atingeți nervurile schimbătorului de căldură cu mâinile goale. În caz contrar vă puteți tăia la mâini.
• Rupeți ambalajele din plastic și aruncați-le, astfel încât copiii să nu se poată juca cu acestea. În caz contrar, ambalajele din plastic pot sufoca până la moarte.
• Atunci când transportați unitatea exteriorară, asigurați-vă că o sprijiniți în toate cele patru puncte. Transportul și ridicarea unității sprijinite în trei puncte poate face ca aceasta să fie instabilă și să cadă.
• Utilizați 2 curele cu o lungime de cel puțin 8 m.
• Puneti mai multe cârpe sau plăci în locurile în care carcasa intră în contact cu dispozitivele de prindere, pentru a preveni deteriorarea.
• Agățați unitatea, asigurându-vă că este ridicată în centrul de greutate.

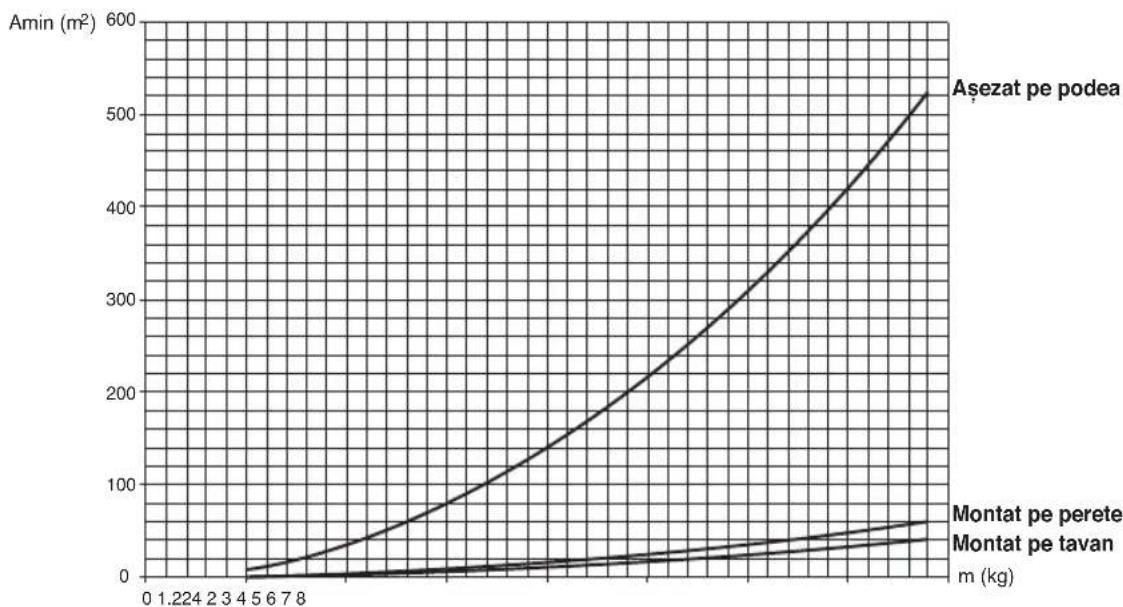

Suprafața minimă a podelei (pentru R32)

• Aparatul va trebui să fie instalat, exploatat și depozitat într-o cameră cu o suprafață mai mare decât suprafața minimă.
• Utilizați graficul de tabel pentru a determina suprafața minimă.

- m : Cantitatea totală de agent frigorific din sistem

- Cantitatea totală de agent frigorific: încărcătura de agent frigorific din fabrică + cantitatea suplimentară de agent frigorific

- Amin : zona minimă pentru instalare

Aşezat pe podea		Aşezat pe podea
m (kg)	Amin (m-2)	m (kg)	Amin (m-2)
< 1.224	-	4.6	181.56
1.224	2.9	4.8	197.70
1.4	16.82	5	214.51
1.6	21.97	5.2	232.02
1.8	27.80	5.4	250.21
2	34.32	5.6	269.09
2.2	41.53	5.8	288.65
2.4	49.42	6	308.90
2.6	58.00	6.2	329.84
2.8	67.27	6.4	351.46
3	77.22	6.6	373.77
3.2	87.86	6.8	396.76
3.4	99.19	7	420.45
3.6	111.20	7.2	444.81
3.8	123.90	7.4	469.87
4	137.29	7.6	495.61
4.2	151.36	7.8	522.04
4.4	166.12

Montat pe perete		Montat pe perete
m (kg)	Amin (m ^-2 )	m (kg)	Amin (m ^-2 )
< 1.224	-	4.6	20.17
1.224	1.43	4.8	21.97
1.4	1.87	5	23.83
1.6	2.44	5.2	25.78
1.8	3.09	5.4	27.80
2	3.81	5.6	29.90
2.2	4.61	5.8	32.07
2.4	5.49	6	34.32
2.6	6.44	6.2	36.65
2.8	7.47	6.4	39.05
3	8.58	6.6	41.53
3.2	9.76	6.8	44.08
3.4	11.02	7	46.72
3.6	12.36	7.2	49.42
3.8	13.77	7.4	52.21
4	15.25	7.6	55.07
4.2	16.82	7.8	58.00
4.4	18.46

Montat pe tavan		Montat pe tavan
m (kg)	Amin (m ^-2 )	m (kg)	Amin (m ^-2 )
< 1.224	-	4.6	13.50
1.224	0.956	4.8	14.70
1.4	1.25	5	15.96
1.6	1.63	5.2	17.26
1.8	2.07	5.4	18.61
2	2.55	5.6	20.01
2.2	3.09	5.8	21.47
2.4	3.68	6	22.98
2.6	4.31	6.2	24.53
2.8	5.00	6.4	26.14
3	5.74	6.6	27.80
3.2	6.54	6.8	29.51
3.4	7.38	7	31.27
3.6	8.27	7.2	33.09
3.8	9.22	7.4	34.95
4	10.21	7.6	36.86
4.2	11.26	7.8	38.83
4.4	12.36

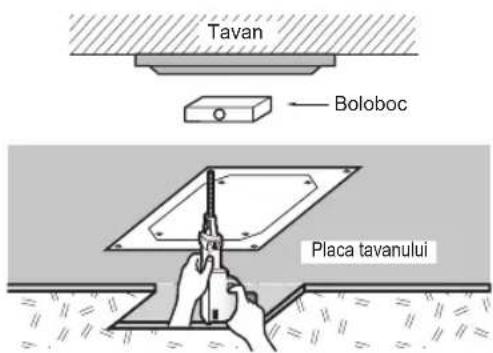

INSTALAREA UNITĂTII INTERIOARE

Tavan Boloboc Placa tavanului

Cadru TP/TN/TM 875 (Deschiderea tavanului) 787 (Bolt de agățare) 671 840 Dimensiune Unitară 840 Dimensiune Unitară 684 (Bolt de agățare) 875 (Deschiderea tavanului) Unitate: mm

Cadru TQ/TR 585-660 517 523 319 570 570 517 585-660 461 Unitate: mm

Cadru TU 1 065 600 50 965 50 400 4040 306 860 448 354 250 406

• Selectați și marcați poziția pentru fixarea bolțurilor și a orificiului pentru conducte.
• Decideți poziția pentru fixarea bolțurilor ușor înclinate față de direcția de evacuare, după ce luați în considerare direcția tubului de drenaj.
• Dati gaura pentru bolțul de ancorare în perete.

ATENTIE

• Acest echipament de aer condiționat utilizează o pompă de evacuare.
• Instalați unitatea orizontal, utilizând un boloboc.
• În cursul instalării, aveți grijă să nu deteriorați firele electrice.

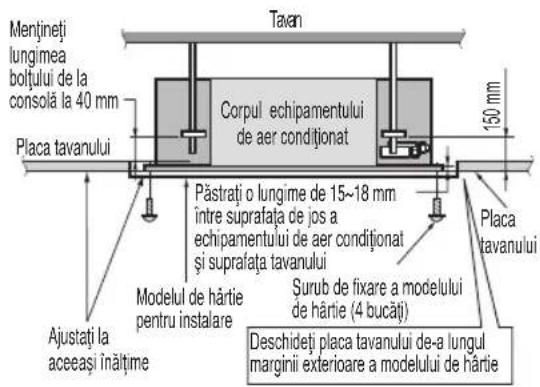

PLAFON 4

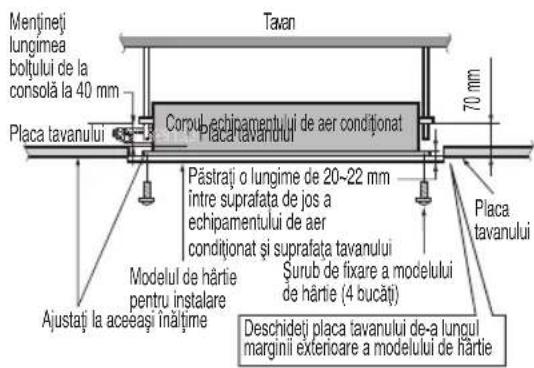

Mentineți lungimea bolțului de la consolă la 40 mm Placa tavanului Tavan Corpul echipamentului de aer condiționat 150 mm Păstrați o lungime de 15~18 mm intre suprafața de jos a echipamentului de aer condiționat și suprafața tavanului Ajustați la aceeași înățime Modelul de hârtie pentru instalare Surub de fixare a modelului de hârtie (4 bucăți) Deschideți placa tavanului de-a lungul marginii exterioare a modelului de hârtie

PLAFON 1

Mentineți lungimea bolțului de la consolă la 40 mm Placa tavanului Tavan Corpu echipamentului de aer condiționat Păstrați a lungime de 20~22 mm între suprafața de jos a echipamentului de aer condiționat și suprafața tavanului Ajustați la aceeași înățime Modelul de hârtie pentru instalare Şurub de fixare a modelului de hârtie (4 bucăți) Deschideți placa tavanului de-a lungul marginii exterioare a modelului de hârtie Placa tavanului 70 mm

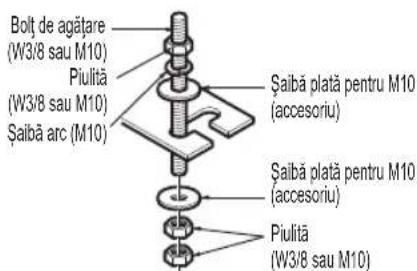

Bolt de agățare (W3/8 sau M10) Piulită (W3/8 sau M10) Saibă arc (M10) Saibă plată pentru M10 (accessoriu) Saibă plată pentru M10 (accessoriu) Piulită (W3/8 sau M10)

* Caracteristica poate fi modificată în funcție de tipul de model.

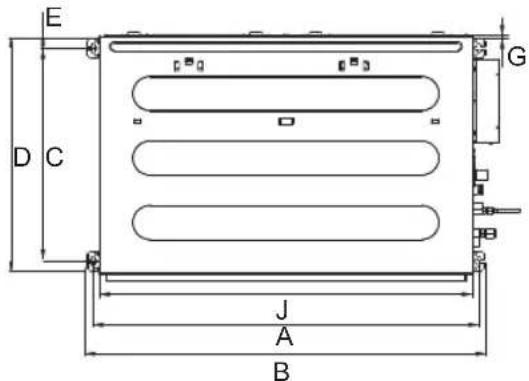

Poziția bolțului pentru suspendare

• Aplicați un racord antivivrant între echipament și traseu, care va absorbi vibrățiile inutile.
• Aplicați un accesoriu cu filtru la orificiul de ieșire a curentului de aeraj.

* Caracteristica poate fi modificată în funcție de tipul de model.

(Unitate: mm)

DimensiuneŞasiu		A B C D E F G H I J
staticscăzut	L1	733	772	628	700	36	190	20	660	155	700
	L2	933	972	628	700	36	190	20	860	155	900
	L3	1133	1172	628	700	36	190	20	1060	155	1100
	L4	733	772	338	460	36	190	20	660	148	700
	L5	933	972	338	460	36	190	20	860	148	900
	L6	1133	1172	338	460	36	190	20	1060	148	1100
staticmediu	M1	933.4	971.6	619.2	700	30	270	15.2	858	201.4	900
	M2	1 283.4	1 321.6	619.2	689.6	30	270	15.2	1 208	201.4	1 250
	M3	1 283.4	1 321.6	619.2	689.6	30	360	15.2	1 208	291.4	1 250

Pozitia bolțului consolei

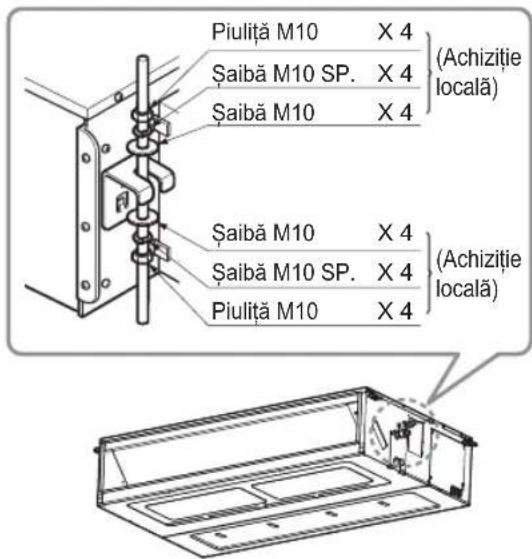

Piuliță M10 X 4 Şaibă M10 SP. X 4 (Achizitie locală) Şaibă M10 X 4 Şaibă M10 X 4 (Achizitie locală) Şaibă M10 SP. X 4 Piuliță M10 X 4

• Introduceti ancora și șaiba în bolțurile de suspendare pentru blocarea acestora pe plafon.
• Montați ferm bolțurile de suspendare pe ancoră.
• Fixați plăcile de instalare de bolțurile de suspendare (ajustați nivelul) folosind piulițe, șaibe și șaibe elastice.

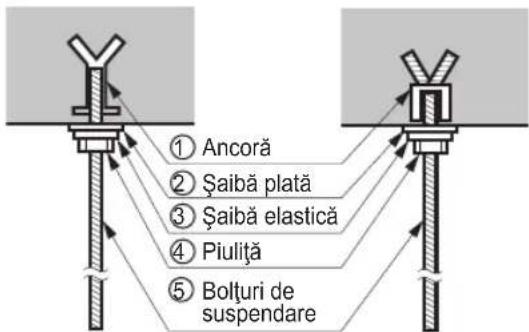

Clădire veche Clădire nouă

- Achiziție locală

①Ancoră
②Şaibă plată - M10
③Şaibă elastică - M10
④Piuliță - W3/8 sau M10
⑤Bolt de suspendare - W3/8 sau M10

Fixarea plăcii de montare

Peretele pe care îl alegeți trebuie să fie suficient de rezistent și solid pentru a preveni vibrațiile

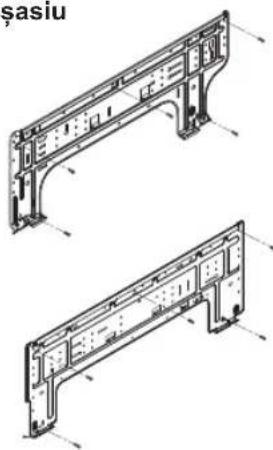

1 Montați placa de instalare pe perete cu şuruburile de tip „A“. Dacă montați unitatea pe un perete de beton, utilizați bolțurile de ancorare.

- Fixați placa de montare orizontal, aliniind linia centrală cu ajutorul unui metru orizontal.

SK / SJ şasiu

siu Şurub de tip „A" Placă de montare

2 Măsurați peretele și marcați linia centrală. | De asemenea, este important să acordați atenție locației de fixare a plăcii de montare. Ghidarea cablurilor către prize se face în mod normal prin pereți. Străpungerea peretelui pentru racordurile conductelor trebuie realizată în siguranță.

SK / SJ şasiu

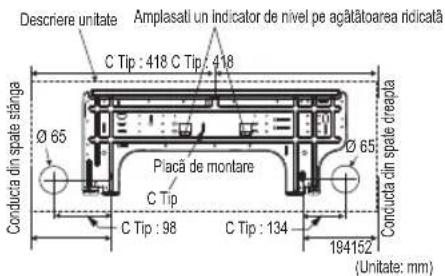

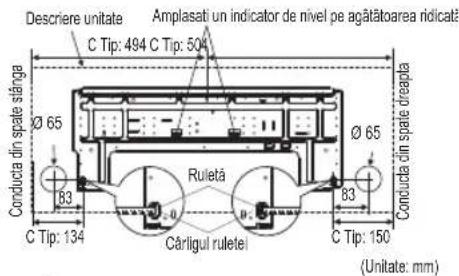

Descrivere unitate Amplasati un indicator de nivel pe acătătoarea ridicată C Tip : 418 C Tip : 418 Ø 65 Placă de montare C Tip C Tip : 98 C Tip : 134 Ø 65 Conduca din spale dreapla 194152 (Unitate: mm)

Descriere unitate Amplasati un indicator de nivel pe agătătoarea ridicată C Tip: 494 C Tip: 504 Ø 65 Ø 65 Conducta din spale stanga Ruletă Cârligul ruletei C Tip: 134 83 83 C Tip: 150 (Unitate: mm)

SR şasiu

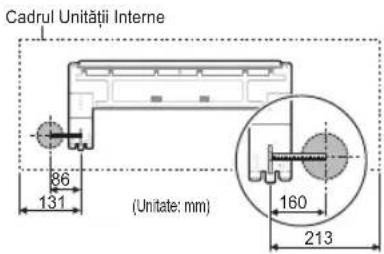

Cadrul Unității Interne 86 131 (Unitate: mm) 160 213

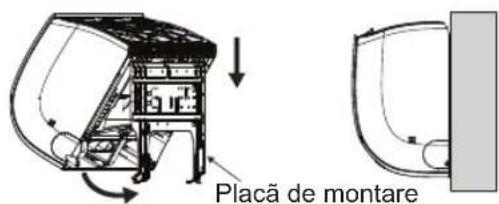

Montarea unitătii interioare

1 Suspendați unitatea interioară pe portiunea superioară a plăcii de montare. (Prindeți cele două cârlige din partea de sus din spatele unității interioare de muchia superioară a plăcii de montare.) Încercați deplasarea la stânga sau la dreapta a cârligelor pentru a vă asigura că sunt bine poziționate.

Placă de montare

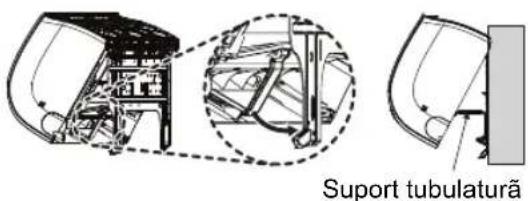

2 Deblocați suportul tubulaturii de pe carcasă și montați-l între carcasă și placa de montare pentru a separa partea inferioară a unității interioare de perete.

Suport tubulatură

* Caracteristica poate fi modificată în funcție de tipul de model.

LUCRARE DE CABLAJ ELECTRIC

Instrucțiuni generale

• Toate materialele și componentele achiziționate local, lucrările de cablaj trebuie să fie conform normelor locale. Folosiți doar cabluri de cupru.
• Urmati „DIAGRAMA DE CABLAJ” ataşată de unitate pentru a cabla unitatea exteriorară, unitățile interioare și telecomanda.
• Lucrarea de cablaj trebuie realizată de un electrician autorizat.

Conectarea cablurilor

Conectați individual firele la terminalele de pe panoul de control, conform conexiunii unității exterioare.

Asigurati-vă că culorile cablurilor de la unitatea exteriorară și de la nr. respectiv de bornă sunt aceleași cu cele de la unitatea interioară.

Conectat la unitatea exteriorară sau B.D. unitate

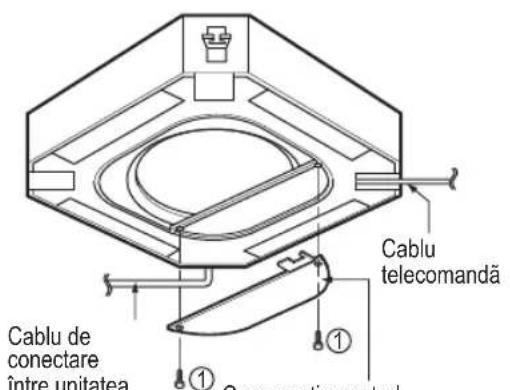

• Deschideți capacul cutiei de control și conectați cablul controlerului la distanță cord și firele de alimentare ale unității interioare.
• Scoateți capacul cutiei de control pentru conectare electrică între unitatea interioară și cea exterioară. (Scoateți șuruburile ①)
• Folositi clema de fixare pentru a fixa cablul.

Cable de conectare întré unitatea ① ① Cableu telecomandă

interioară și cea exteriorară
Capac cutie control (la care se efectuează Conectarea cablurilor electrice)

Capacul cut (La care se Conectarea

Capacul cutiei de comandă (La care se efectuează Conectarea cablurilor electrice)

Cablu de conectare între unitatea interioară și cea exterioară

(1) Deschideti Décor
(2) Deşurubați şurubul C / Box
(3) Glisați capacul plăcii metalice
(4) Conectați cablul de conectare
(5) După conectarea completă a cablurilor, trebuie să asamblati capacul plăcii metalice cu șurub.

* Caracteristica poate fi schimbată în funcție de tipul de model.

!ATENTIE

- Cablul de conexiune conectat la unitatea interioară sau exterioară trebuie să fie conform următoarelor specificații (Izolare de cauciuc, tip H0 5RN-F aprobat de HAR sau SAA).

ZONA NORMAL TRANSVERSALÄ GN/YL 20 mm

Tensiunea nominală a aparatului A.	Secțiunea transversală nominală mm2
≤0.2	Cablu flexibil
>0.2 și ≤3	0.5
>3 și ≤6	0.75
>6 și ≤10	1.0 (0.75)
>10 și ≤16	1.5 (1.0)
>16 și ≤25	2.5
>25 și ≤32	4
>32 și ≤40	6
>40 și ≤63	10

NOTĂ Pentru cablurile de alimentare furnizate împreună cu aparatele cu mai multe faze, secțiunea transversală nominală a conductorilor este bazată pe secțiunea transversală maximă a conductorilor împărțită la faza conexiunii cablului de alimentare cu terminalele aparatului.

- În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu sau un ansamblu special disponibil la unitatea autorizată de service.

Precauții la așezarea cablurilor de alimentare

Utilizați terminale de presiune rotunde pentru conexiunile la blocul de terminale de alimentare.

Terminal de presiune rotund

Cesiume rotund Cablu de alimentare

Dacă nu este disponibil niciunul, urmați instrucțiunile de mai jos.

• Nu conectați cabluri de altă grosime la blocul de terminale de alimentare. (Jocul din cablajul electric poate provoca încălzire anormală.)
• Când conectați cabluri de aceeași grosime, faceți acest lucru ca în figura de mai jos.

Conectati la ambele

capete cabluri de

aceeași grosime.

aceeasi grosime.

Este interzisă conectarea a două cabluri pe aceeași parte.

Este interzisă conectarea cablurilor de grosime diferită.

parte.

• Pentru instalația electrică folosiți conductorii electrici indicați și conectați cu fermitate, apoi securizați pentru a preveni ca presiunea exterioroară să exercite asupra blocului de borne.
• Folosiți o şurubelniță adecvată pentru strângerea şuruburilor bornelor. O şurubelniță cu cap mic va toci capul și va face strângerea adecvată imposibilă.
• Strângerea excesivă a şuruburilor bornelor poate duce la ruperea acestora.

ÎNTRETINERE

Curățați produsul regulat pentru a menține nivelul optim de performanță și pentru a preveni defectiunile posibile.

ATENTIE

• Opriti aparatul și scoateți cablul de alimentare înainte de a realiza orice activitate de întreținere; în caz contrar se poate produce șocul electric.
• Nu folositi niciodată apă mai caldă de 40 °C când curățati filtrele. Aceasta poate cauza deformări sau decolorarea componentelor.
• Nu folositi niciodată substanțe volatile când curățați filtrele. Acestea pot deteriora suprafața unității de aer condiționat.

Sfaturi cu privire la functionare!

• Nu suprarăciti camera.
  Nu este bine pentru sănătate, iar consumul de electricitate este mare.

- Tragetii jaluzelele și perdelele.

Nu lăsați lumina soarelui direct în cameră când aparatul de aer condiționat este în funcțiune.

- Păstrați constantă temperatura camerei.

Reglați directia fluxului de aer pe verticală și orizontală, pentru a asigura temperatura uniformă în cameră.

- Asigurați-vă că ușile și ferestrele sunt închise etanș.

Evitați pe cât posibil deschiderea ușilor și ferestrelor, pentru a păstra aerul rece în cameră.

- Curățati periodic filtrul de aer.

Blocajele din filtrul de aer reduc debitul de aer și reduc nivelul de răcire și efectul de dezumidificare. Curățati-l cel puțin o dată la 2 săptămîni.

Deoarece ferestrele sunt păstrate închise, este necesară aerisirea camerei din când în când.

Când aparatul de aer condiționat nu .....

Când aparatul de aer condiționat urmează să nu fie folosit pentru mult timp.

1 Operati aparatul de aer conditionat pe următoarele setări timp de 2-3 ore.
- Tipul operării: Modul de operare Fan (ventilare) (Consultați "Modul ventilare")
- Aceasta va usca mecanismele interioare.

2 Opriti tabloul electric.

ATENTIE

Decuplați tabloul electric când aparatul de aer condiționat urmează să nu fie folosit un timp îndelungat. Este posibil să se adune murdărie, care poate provoca un incendiu.

3 Scoateți bateriile din telecomandă.

Informații utile

Filtrele de aer și facturile de electricitate.

Dacă filtrele se îmbâcsesc de praf, capacitatea de răcire va scădea, iar 6 % din electricitatea folosită pentru operarea aparatului se va risipi.

Când aparatul de aer conditionat urmează să fie folosit din nou

1 Curățați filtrul de aer și instalati-l în unitatea interioară (Consultați pagina "Întreținere și service")
2 Verificați ca fantele de admisie aer și evacuare aer ale unității interioare/exterioare să nu fie obturate.
3 Verificați ca firul de împământare să fie conectat în mod corect. Acesta poate fi conectat la partea laterală a unității interioare.

Diagnosticarea problemelor! Economisiți timp și bani!

Verificați următoarele puncte înainte de a solicita reparații sau service... Dacă funcționarea defectuoasă persistă, vă rugăm să contactați dealer-ul dvs.

Carcasa	Explicație
Aparatul de aer condiționat nu funcționează	• Ați făcut vreo greșeală la utilizarea temporizatorului? • Siguranța s-a ars sau tabloul electric a fost decuplat?
Camera are un miros specific.	• Verificați dacă acesta nu este un miros de aer umed de la pereți, covoare, mobilier sau hainele din cameră.
Se pare că procesul de condensare provoacă scurgeri de la aparatul de aer condiționat.	• Fenomenul de condensare are loc atunci când fluxul de aer din aparatul de aer condiționat răcește aerul cald din cameră.
Aparatul de aer condiționat nu funcționează timp de aprox. 3 minute după repornire.	• Acest lucru se datorează dispozitivului de protecție al mecanismului.• Așteptați aprox. 3 minute și va începe să funcționeze.
Nu răcește sau încălzește în mod eficient.	• Este murdar filtrul de aer? A se vedea instrucțiunile de curățare a filtrului de aer.• Este posibil ca în cameră să fi fost foarte cald când aparatul de aer condiționat a fost pornit. Așteptați ca să răcorească.• A fost setată corect temperatura?• Sunt orificiile de admisie sau evacuare ale unității interioare obturate?
Aparatul de aer condiționat face zgomot.	• Dacă este un zgomot care seamănă cu apa curgând- Este sunetul produs de curgerea freonului în interiorul aparatului.• Dacă zgomotul seamănă cu al aerului comprimat eliberat în atmosferă.- Este sunetul apei de dezumidificare, procesată în interiorul aparatului de aer condiționat.
Dacă se aude un zgomot ca producerea unei crăpături.	• Acest zgomot este generat de dilatarea/ contractia grilei orificiului de admisie etc. datorită schimbărilor de temperatură.
Afisajul telecomenzii este slab sau lipsește.	• A fost tabloul electric decuplat?• Sunt cumva bateriile introduse greșit din punct de vedere al polarității (+) și (-)?
Codul de eroare apare după ce lovește fulgerul	• Acestui produs i s-a aplicat circuit de protecție la suprasarcină. Poate surveni o eroare, dar acesta este un comportament normal. După câteva minute va funcționa normal.

Chemați personalul de service imediat în următoarele situații

1 Apare orice situație anormală, precum miros de ars, zgomot mare, etc. Opriți unitatea și decuplați tabloul electric. Nu încercați niciodată să reparați dvs. înșivă aparatul sau să reporniți sistemul în astfel de cazuri.
2 Cablul de alimentare de la retea este prea cald sau aariat.
3 Sistemul de auto-diagnosticare a generat codul de eroare.
4 Apar scurgeri de apă de la unitatea interioară chiar dacă umiditatea este scăzută.
5 Orice comutator, întrerupător (de siguranță, de împământare) sau siguranță nu funcționează corespunzător.

Beneficiarul trebuie să efectueze verificarea de rutină & să curețe aparatul pentru a evita ca acesta să nu funcționeze la parametri normali. Situațiile speciale trebuie gestionate numai de către personalul unui service.

LIBBA ROMANIA

LG

Life's Good
