MANUAL DE USUARIO UL12FH LG

MANUAL DEL PROPIETARIO Y DE INSTALACIÓN

AIRE ACONDICIONADO

Por favor, lea completamente este manual antes de instalar el producto.

El trabajo de instalación debe realizarse conforme a los estándares de cableado nacionales por el personal autorizado.

Una vez haya leído el manual atentamente, guárdelo para futuras referencias.

Traducción de las instrucciones originales

Este manual es la versión simplificada del manual original.

Puede obtener el manual original en www.lg.com.

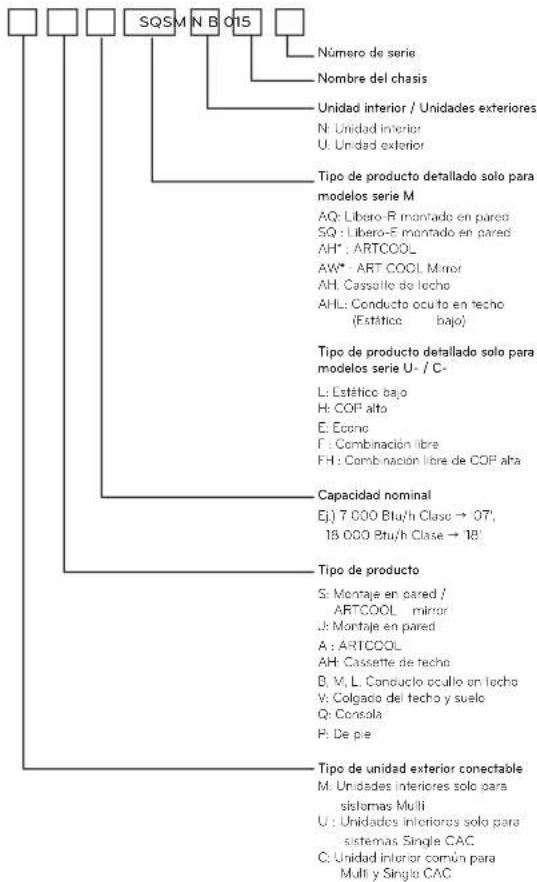

DESIGNACIÓN DEL MODELO

Información del producto

• Nombre del producto: Aparato de aire acondicionado
• Nombre del modelo:

Número de serie Nombre del chasis Unidad interior / Unidades exteriores N: Unidad interior U: Unidad exterior Tipo de producto detallado solo para modelos serie M AQ: Libero-R montado en pared SQ: Libero-E montado en pared AH*: ARTCOOL AW*: ART COOL Mirror AH: Cassello de techo AHL: Conducto ocuto en techo (Estático bajo) Tipo de producto detallado solo para modelos serie U-/C- L: Estático bajo H: COP alta E: Econo F: Combinación libre FH: Combinación libre de COP alta Capacidad nominal Ej) 7.000 Btu/h Clase → 07' 18.000 Btu/h Clase → 18' Tipo de producto S: Montaje en pared / ARTCOOL mirror J: Montaje en pared A: ARTCOOL AH: Cassette de techo B: Vl, L: Conduclo oculo en techo V: Colgado del techo y suelo Q: Consola P: De pie Tipo de unidad exterior conectable M: Unidades interiores solo para sistemas Multi U: Unidades inferioros solo para sistemas Single CAC C: Unidad interior común para Multi y Single CAC

• Información adicional: Número de serie al que se hace referencia en el código de barras del producto.
• Presión máx. permitida Lado alto: 4.2 MPa / 4.32 MPa (Puede ser diferente por modelo) Lado bajo: 2.4 MPa
• Refrigerante: R32

Emisiones de ruido aéreo

La presión de sonido medida A emitida por este producto es inferior a 70 dB.

** El nivel de ruido puede variar dependiendo del emplazamiento.

Las cifras indicadas son el nivel de emisión y no suponen necesariamente niveles seguros de trabajo.

Aunque existe una correlación entre los niveles de emisión y exposición, esto no puede utilizarse para determinar con fiabilidad si son necesarias precauciones adicionales.

Los factores que afectan al nivel real de exposición de los trabajadores incluyen las características del lugar de trabajo y otras fuentes de ruido, es decir, el número de equipos y otros procesos adyacentes y la duración de la exposición del operario al ruido. Asimismo, el nivel de exposición permitido puede variar entre los diferentes países.

Sin embargo, esta información permitirá al usuario de los equipos hacer una mejor evaluación

INSTRUCCIONES DE SEGURIDAD

Los siguientes símbolos se muestran en las unidades interiores y exteriores.

	Lea las precauciones en este manual cuidadosamente antes de operar la unidad.		Este aparato está lleno de refrigerante inflamable (para R32).
	Este símbolo indica que el Manual de uso debe leerse atentamente.		Este símbolo indica que el personal de servicio debe manipular este equipo según lo indicado en el Manual de instalación.

Las siguientes instrucciones de seguridad tienen por objetivo evitar riesgos imprevistos o daños derivados de un funcionamiento poco seguro o incorrecto del aparato.

Las instrucciones se dividen en "ADVERTENCIAS" y "PRECAUCIONES", como se describe a continuación.

Este símbolo se muestra para indicar cuestiones y acciones que pueden suponer un riesgo.

Lea con atención la parte señalada con este símbolo y siga las instrucciones a fin de evitar riesgos.

ADVERTENCIA

Indica que, de no seguirse las instrucciones, pueden producirse lesiones graves o la muerte.

PRECAUCIÓN

Indica que, de no seguirse las instrucciones, pueden producirse lesiones menos graves o daños en el aparato.

ADVERTENCIA

• La instalación o reparaciones hechas por personas no cualificadas pueden ponerle en peligro a usted y a otros.
• El trabajo de instalación debe realizarse de acuerdo con los estándares nacionales de cableado y solamente lo llevará a cabo personal autorizado.
• La información contenida en el manual está destinada al uso por parte de un técnico de servicio cualificado que esté familiarizado con los procedimientos de seguridad y equipado con las herramientas y los instrumentos de prueba adecuados.
• El no leer y seguir cuidadosamente todas las instrucciones de este manual puede resultar en el mal funcionamiento del equipo, daños a la propiedad, lesiones personales y/o la muerte.
• Los conductos conectados al aparato no deben contender ninguna fuente de ignición. (para R32)

• En este equipo se debe colocar un conductor de suministro eléctrico que cumpla con el reglamento nacional.

• Se debe cumplir el reglamento nacional sobre gas.

• Cualquier persona que esté involucrada en el trabajo o en interrumpir un circuito refrigerante debe portar un certificado válido actualizado de una autoridad de evaluación acreditada por la industria, el cual autoriza su competencia para manejar refrigerantes con seguridad de acuerdo con una especificación de evaluación reconocida por la industria. (para R32)
• El servicio debe realizarse solo como recomienda el fabricante del equipo. El mantenimiento y la reparación que requieran la asistencia de otro personal adiestrado debe llevarse a cabo bajo la supervisión de la persona competente en el uso de refrigerantes inflamables. (para R32)

Instalación

• No utilice un disyuntor defectuoso o con una capacidad nominal inferior a la necesaria. Utilice un disyuntor y un fusible con una capacidad nominal correcta. Existe riesgo de incendio o descargas eléctricas.
• Para eléctrico, contacte con su proveedor, vendedor, un electricista cualificado o con un Centro de Servicio Autorizado. No desmonte ni repare el aparato usted mismo. Existe riesgo de incendio o descargas eléctricas.
• Conecte la unidad siempre a una toma de tierra como muestra el esquema de cableado. No conecte la toma de tierra a tuberías de gas o agua, a un pararrayos o a un cable de toma de tierra de teléfono. Existe riesgo de incendio o descargas eléctricas.
• Instalar de modo seguro el panel y la tapa de la caja de control. Existe riesgo de incendio o de descarga eléctrica debido al polvo, agua, etc.
• Utilice un disyuntor o un fusible con la clasificación adecuada. Existe riesgo de incendio o descargas eléctricas.
• No modifique ni alargue el cable de alimentación. Si el cable de alimentación tiene rasguños o la cubierta pelada o deteriorada, entonces deberá ser reemplazado. Existe riesgo de incendio o descargas eléctricas.
• Para la instalación, retirada o reinstalación, póngase en contacto con el distribuidor o un centro de servicio técnico autorizado. Existe riesgo de incendio, descargas eléctricas, explosión o heridas.
• No instale el producto en un estante defectuoso. Asegúrese de que el área de instalación no se deteriora con el tiempo. Podría hacer que la unidad se caiga.
• No instale la unidad exterior en una base móvil o en un lugar desde donde pueda caerse. La caída de la unidad exterior puede causar daños materiales o personales, incluso la muerte.
• En la unidad exterior, el condensador de aumento proporciona electricidad de alto voltaje a los componentes eléctricos. Asegúrese de descargar el condensador completamente antes de realizar algún trabajo de reparación. Un condensador cargado puede causar descargas eléctricas.
• Para la instalación de la unidad, utilice el kit de instalación que acompaña al producto. De lo contrario, la unidad podría caer y causarle lesiones graves.

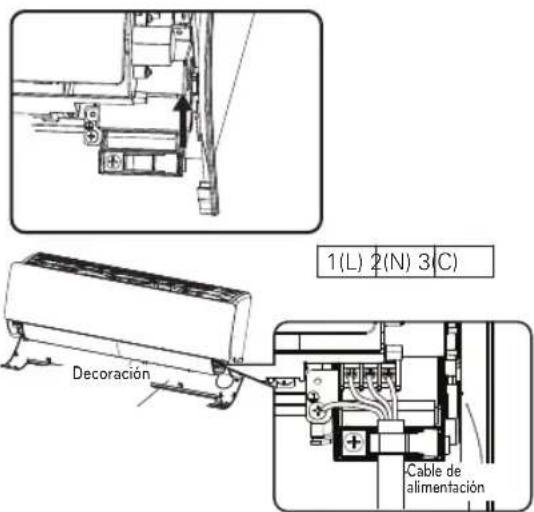

• Las conexiones interiores/exteriores de los cables deben asegurarse con fuerza y el cable debe colocarse correctamente de manera que no exista ninguna fuerza que tire del cable desde los bornes de conexión. Una conexión incorrecta o demasiado suelta puede generar fuego o provocar un incendio.

• Deshágase de forma segura de los materiales de embalaje. Como los tornillos, clavos, pilas, elementos rotos, etc... tras la instalación o reparación y, a continuación, rompa y deshágase de las bolsas de plástico del embalaje. Los niños podrían jugar con ellas y sufrir lesiones.

• Asegúrese de comprobar el uso del refrigerante. Lea la etiqueta de la unidad. Un refrigerante incorrecto puede impedir el funcionamiento normal de la unidad.
• El equipo debe almacenarse en un espacio sin fuentes de encendido que operen continuamente (por ejemplo: llamas abiertas, un equipo que opere a gas o un calentador eléctrico operativo).
• Mantenga las aberturas de ventilación necesarias libres de obstáculos.
• El equipo debe almacenarse en un área bien ventilada donde el tamaño del espacio corresponda al área del espacio especificada para la operación. (para R32)
• Para instalar el producto, póngase en contacto siempre con el centro de servicio técnico o con una agencia de instalación profesional. De lo contrario, podrían producirse incendios, descargas eléctricas, explosiones o lesiones.
• Se debe poder acceder a las conexiones mecánicas para realizar tareas de mantenimiento.
• El aparato se debe desconectar de la fuente de alimentación durante las labores de servicio y la sustitución de piezas.
• El aparato debe instalarse de acuerdo con las normas nacionales de cableado.

Funcionamiento

• Si la unidad se moja (por inmersión o inundación), póngase en contacto con un centro de servicio técnico para repararlo antes de usarlo de nuevo. Existe riesgo de incendio o descargas eléctricas.
• Asegúrese de usar sólo aquellas partes que figuren en la lista de piezas svc. Nunca trate de modificar el equipo. Usar componentes inadecuados puede causar descargas eléctricas, generar un calor excesivo o un incendio.
• No toque, utilice o repare la unidad con las manos mojadas. Sujete el enchufe al tirarlo. Existe riesgo de descarga eléctrica o de incendio.
• No coloque una estufa u otro aparato de calefacción cerca del cable de alimentación. Existe riesgo de incendio o de descarga eléctrica.
• No permita que circule agua dentro de las piezas eléctricas. Instale la unidad alejada de cualquier fuente de agua. Existe riesgo de incendio, averías en el producto o descargas eléctricas.
• No guarde, use o permita siquiera que haya gas inflamable o combustibles cerca de la unidad. Existe riesgo de incendio.
• No utilice el producto en un lugar cerrado durante un largo periodo de tiempo. Ventile regularmente. Podría ocasionarse una deficiencia de oxígeno y ello dañaría su salud.
• No abra la rejilla de entrada del producto durante su funcionamiento. (No toque el filtro electrostático, si lo incorpora la unidad.) Existe riesgo de lesiones, descargas eléctricas o averías del producto.
• Si oye ruidos extraños o sale olor o humo del producto. Apague el disyuntor o desconecte el cable de alimentación. Existe riesgo de descarga eléctrica o de incendio.

• Ventile la habitación del producto periódicamente mientras lo esté usando junto con una estufa o un elemento calefactor, etc. Podría ocasionarse una deficiencia de oxígeno y ello dañaría su salud.

• No toque la tubería de refrigerante ni la tubería de agua ni ninguna pieza interna mientras la unidad esté funcionando o inmediatamente después de la operación. Puede causar quemaduras o congelaciones.

• No se suba sobre la unidad interior/exterior ni coloque nada sobre ellas. Podrían producirse daños debido al desplome o caída de la unidad.
• Cuando no vaya a utilizar el producto durante un periodo de tiempo prolongado, desconecte el enchufe y apague el disyuntor. Existe riesgo de daños o averías del producto, o un funcionamiento no deseado.
• Asegúrese de que nadie, en especial los niños, pueda pisar o tropezar con la unidad exterior. Esto podría causar lesiones personales y daños en el producto.
• Asegúrese de que el cable no pueda desenchufarse de un tirón ni resultar dañado durante el funcionamiento. Existe riesgo de incendio o descargas eléctricas.
• No coloque ningún objeto sobre el cable de alimentación. Existe riesgo de incendio o descargas eléctricas.
• En caso de fugas de gas inflamable, cierre la válvula del gas y abra las ventanas para ventilar la habitación antes de encender el producto. No utilice el teléfono ni encienda o apague interruptores. Existe riesgo de explosión o incendio.
• Asegúrese de ventilar suficientemente la estancia cuando este aparato de aire acondicionado y un aparato de calefacción, como, por ejemplo, una estufa, se utilicen simultáneamente. De lo contrario, podría ocasionarse un incendio, lesiones graves o fallos del aparato.
• Limpie de forma periódica (más de una vez al año) las partículas de polvo o sal adheridas al intercambiador de calor por medio de agua.
• No use medios para acelerar el proceso de descongelamiento o para la limpieza, distintos a los recomendados por el fabricante.
• No perfore ni queme el sistema del ciclo refrigerante.
• Esté consciente que puede ser que los refrigerantes no tengan olor.
• Cuando se reutilicen en interiores conectores mecánicos, las piezas de sellado se deben renovar. (para R32)
• Cuando las uniones ensanchadas se usen de nuevo en espacios interiores, la parte ensanchada debe fabricarse de nuevo. (para R32)

PRECAUCIÓN

Instalación

• Para mover y transportar la unidad son necesarias dos o más personas. Evite accidentes.
• No instale el producto en un lugar expuesto directamente al viento de mar (bruma salada). Podría causar corrosión en el aparato.
• Instale la manguera de drenaje para asegurarse de que se extrae el agua correctamente. Una mala conexión puede causar fugas de agua.

• Mantenga el nivel uniforme mientras instale el producto. Para evitar vibraciones o ruidos.

• No instale la unidad donde el ruido o el aire caliente de la unidad exterior puedan dañar o molestar a los vecinos. Podría suponer un problema para sus vecinos y, por lo tanto, una situación incómoda para todos.

• Compruebe siempre las fugas de gas (refrigerante) después de la instalación o reparación del producto. Si los niveles de refrigerante son bajos, podrían causar averías en el producto.
• Asegúrese de ventilar suficientemente la estancia cuando este aparato de aire acondicionado y un aparato de calefacción, como, por ejemplo, una estufa, se utilicen simultáneamente. De lo contrario, podría ocasionarse un incendio, lesiones graves o fallos del aparato.
• El equipo debe almacenarse en una forma que prevenga que ocurra un daño mecánico.
• El tubo del refrigerante debe estar protegido o encastrado para evitar daños.
• Los conectores refrigerantes flexibles (tales como las líneas de conexión entre la unidad de espacio interior y exterior) que pueden desplazarse durante las operaciones normales deben protegerse contra el daño mecánico.
• La instalación de la tubería debe mantenerse en un mínimo.
• Deben evitarse los golpes en los tubos.
• Se debe realizar una conexión mediante cobresoldadura, soldadura o de tipo mecánico antes de abrir las válvulas para permitir que el refrigerante fluva entre las piezas del sistema refrigerante.
• Mantenga el nivel paralelo en la instalación del producto. De lo contrario, puede causar vibraciones o fugas de agua. Puede causar lesiones o un accidente.
• Si una persona que no sea un profesional autorizado instala, repara o modifica los productos de acondicionamiento de aire LG, la garantía quedará anulada. Todos los costes asociados a reparaciones serán, por tanto, responsabilidad total del propietario.
• Se debe incorporar un método de desconexión en el cableado fijo de acuerdo con las normas de cableado.
• No inserte una manquera de desagüe en la tubería e desagüe o del suelo.

Pueden producirse malos olores y da como resultado la corrosión de un intercambiador de calor o tubería.

Funcionamiento

• No utilice el producto para usos particulares, tales como conservar alimentos, obras de arte, etc. Es un aire acondicionado para el consumidor, no un sistema de refrigeración de precisión. Existe riesgo de daños o pérdida de bienes.
• No bloquee la entrada o salida del flujo del aire. Podría causar averías en el producto.
• Utilice un paño suave para su limpieza. No use detergentes agresivos, disolventes ni deje salpicar agua, etc. Existe riesgo de incendio, descargas eléctricas o daños a las partes plásticas del producto.
• No toque las piezas metálicas del producto cuando retire el filtro de aire. Existe riesgo de herida personal.
• No pise ni coloque nada sobre el producto. Existe riesgo de daños personales y de avería del producto.

• Introduzca el filtro correctamente. Limpie el filtro cada dos semanas o, si es necesario, con mayor frecuencia. Un filtro sucio reduce la eficiencia.

• No introduzca las manos ni ningún otro objeto por la entrada o la salida de aire mientras la unidad esté funcionando. Existen partes afiladas y móviles que podrían causar heridas personales.

• Tenga cuidado al desembalar e instalar el producto. Los bordes afilados podrían causar heridas.
• Si hay una fuga de gas refrigerante durante una reparación, no lo toque. El gas refrigerante podría causar congelación (quemaduras por frío).
• No incline la unidad durante su retirada o desinstalación. El agua condensada del interior podría derramarse.
• No combine aire o gas distintos del refrigerante específico usado en el sistema. Si el aire entra en el sistema de refrigerante hará que la presión suba excesivamente, causando daños en el quipo o daños personales.
• Si el gas refrigerante se escapa durante la instalación, ventile el área inmediatamente. De lo contrario, puede ser perjudicial para su salud.
• El desmontaje de la unidad y el tratamiento del aceite refrigerante y componentes deben realizarse según los estándares locales y nacionales.
• Sustituya todas las pilas del mando a distancia por otras nuevas del mismo tipo. No combine pilas nuevas y usadas o de diferentes tipos. Existe riesgo de fuego o averías en el producto.
• No recargue ni desmonte las pilas. No arroje las pilas al fuego. Podrían quemarse o explotar.
• Si el líquido de las pilas entra en contacto con la piel o su ropa, lávela bien con agua limpia. No utilice el mando a distancia si las pilas tienen fugas. Los productos químicos de las pilas podrían causar quemaduras u otros problemas de salud.
• Si ingiere líquido de una pila con una fuga, lave el interior de la boca con agua abundante y acuda a un médico. De lo contrario, podrían ocasionar problemas graves de salud.
• No deje funcionando el aparato de aire acondicionado durante un largo periodo de tiempo cuando la humedad sea muy alta y esté abierta alguna puerta o ventana. Puede condensarse la humedad y mojar o dañar el mobiliario.
• No se exponga usted, un niño o una planta a la corriente de aire frío o caliente. Podría dañar su salud.
• No beba el agua que drena del producto. No es higiénico y podría causar graves problemas de salud.
• Utilice una banqueta estable o una escalera para la limpieza, el mantenimiento o la reparación de la unidad cuando se encuentre a cierta altura. Sea cuidadoso y evite ocasionar lesiones personales.
• Se debe incorporar un método de desconexión en el cableado fijo de acuerdo con las normas de cableado
• Este aparato no está diseñado para que lo usen personas (incluidos niños) con discapacidad física, sensorial o mental, o con experiencia y conocimiento insuficientes, a menos que una persona responsable de su seguridad les supervise o instruya en el uso del aparato Debe vigilarse a los niños de corta edad para asegurarse de que no juegan con el aparato.
• Este aparato puede ser utilizado por niños a partir de 8 años y personas con disminución de sus capacidades físicas, sensoriales o mentales si lo hacen bajo supervisión o tras haber recibido instrucciones para un uso seguro y habiendo comprendido los posibles peligros. No permita a los niños jugar con este aparato. No permita a los niños realizar la limpieza o mantenimiento de usuario sin vigilancia.

LUGARES DE INSTALACIÓN

• No habrá ninguna fuente de calor o vapor cerca de la unidad.
• No habrá ningún obstáculo para la circulación del aire.
• Habrá una buena circulación de aire en la habitación.
• Un lugar donde se pueda obtener fácilmente un drenaje.
• Un lugar donde se eviten las posibles molestias por ruido.
• No instale la unidad cerca del paso de una puerta.

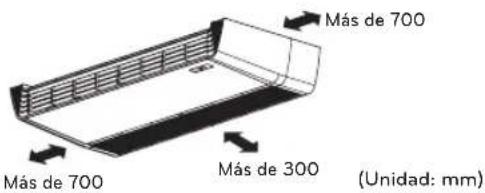

• Asegúrese de cumplir con los espacios indicados por las flechas con respecto a la pared, el techo u otros obstáculos.
• La unidad interior deberá mantener el espacio suficiente para su mantenimiento

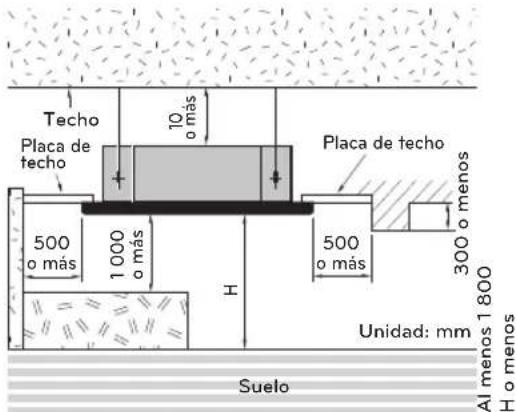

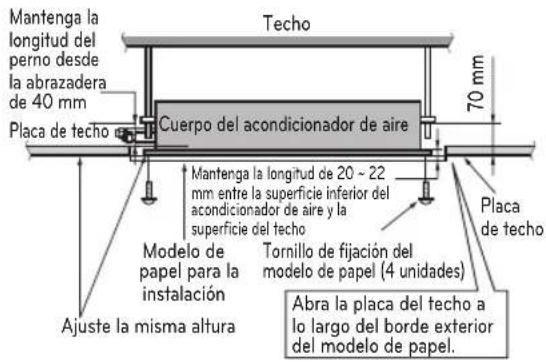

Techo Placa de techo 10 o más 500 o más 1 000 o más H Placa de techo 500 o más 300 o menos Unidad: mm Al menos 1 800 Ho menos Suelo

Chasis H
TU/TT 3 300
TQ/TR/TP/TP-B 3 600
TN/TM/TM-A 4 200

Más de 700 Más de 700 Más de 300 (Unidad: mm)

Vista superior

Respiraderos de entrada de aire Orificio de inspección 600 x 600 Caja de control 600 o más 1 000 o más 600 o más Salida de aire Frontal (unidad: mm)

Vista lateral

(unidad: mm) H=20 o más

- La dimensión adecuada "H" es necesaria para disponer de una inclinación de desagüe, tal y como se muestra en la figura.

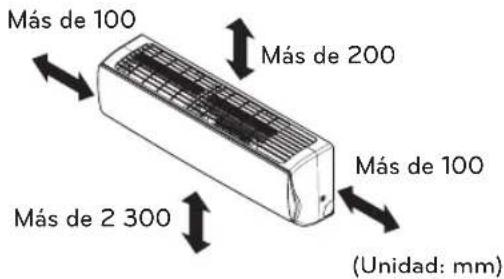

Más de 100 Más de 200 Más de 100 Más de 2 300 (Unidad: mm)

* La placa puede cambiar dependiendo del tipo de modelo.

PRECAUCIÓN

Tenga cuidado al transportar el producto.

• Si el peso del producto es superior a 20 kg, deberá ser transportado por dos personas.
• Las cintas de polipropileno se utilizan para embalar algunos productos. No las utilice como medio de transporte porque son peligrosas.
• No toque las aletas del intercambiador de calor con las manos desnudas. De lo contrario, podría sufrir cortes en las manos.
• Rasgue el embalaje de plastico y tirelo a la basura para que los ninos no puedan jugar con el. Los envoltorios de plastico podrían asfixiar a los ninos hasta la muerte.
• Para el transporte de la unidad exterior, asegurese de apoyarla en los cuatro puntos. El transporte y elevacion sobre 3 puntos puede hacer que la unidad exterior pierda la estabilidad y se caiga.
• Utilice 2 cintas de longitud no inferior a 8 m.
• Para evitar danos, coloque trapos o tableros adicionales en los puntos que entren en contacto con la eslinga.
• Levante la unidad asegurandose de que se eleva en su centro de gravedad.

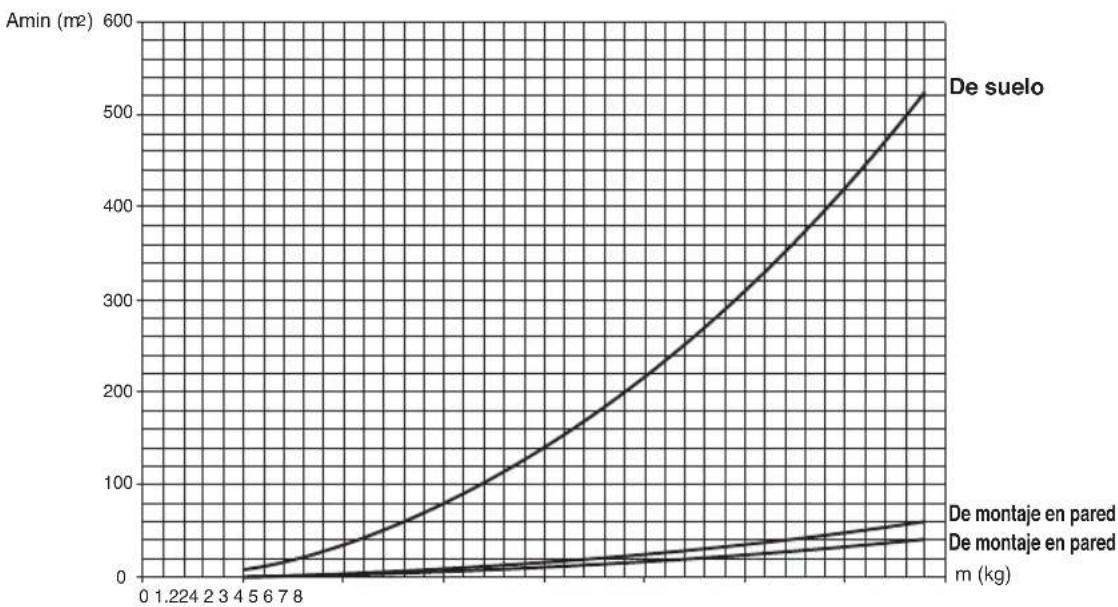

Área mínima de suelo (para R32)

• El equipo debe instalarse, operarse y almacenarse en un espacio con un área de suelo mayor que el área mínima.
• Use el gráfico de la tabla para determinar el área mínima.

- m : Cantidad total de refrigerante en el sistema

- Cantidad total de refrigerante: carga de refrigerante de fábrica + cantidad de refrigerante adicional

- Amin : área mínima para la instalación

De suelo		De suelo
m (kg)	Amin ( m^-2 )	m (kg)	Amin ( m^-2 )
< 1.224	-	4.6	181.56
1.224	12.9	4.8	197.70
1.4	16.82	5	214.51
1.6	21.97	5.2	232.02
1.8	27.80	5.4	250.21
2	34.32	5.6	269.09
2.2	41.53	5.8	288.65
2.4	49.42	6	308.90
2.6	58.00	6.2	329.84
2.8	67.27	6.4	351.46
3	77.22	6.6	373.77
3.2	87.86	6.8	396.76
3.4	99.19	7	420.45
3.6	111.20	7.2	444.81
3.8	123.90	7.4	469.87
4	137.29	7.6	495.61
4.2	151.36	7.8	522.04
4.4	166.12

De montaje en pared		De montaje en pared
m (kg)	Amin (m ^-2 )	m (kg)	Amin (m ^-2 )
< 1.224	-	4.6	20.17
1.224	1.43	4.8	21.97
1.4	1.87	5	23.83
1.6	2.44	5.2	25.78
1.8	3.09	5.4	27.80
2	3.81	5.6	29.90
2.2	4.61	5.8	32.07
2.4	5.49	6	34.32
2.6	6.44	6.2	36.65
2.8	7.47	6.4	39.05
3	8.58	6.6	41.53
3.2	9.76	6.8	44.08
3.4	11.02	7	46.72
3.6	12.36	7.2	49.42
3.8	13.77	7.4	52.21
4	15.25	7.6	55.07
4.2	16.82	7.8	58.00
4.4	18.46

De montaje en pared		De montaje en pared
m (kg)	Amin (m ^-2 )	m (kg)	Amin (m ^-2 )
< 1.224	-	4.6	13.50
1.224	0.956	4.8	14.70
1.4	1.25	5	15.96
1.6	1.63	5.2	17.26
1.8	2.07	5.4	18.61
2	2.55	5.6	20.01
2.2	3.09	5.8	21.47
2.4	3.68	6	22.98
2.6	4.31	6.2	24.53
2.8	5.00	6.4	26.14
3	5.74	6.6	27.80
3.2	6.54	6.8	29.51
3.4	7.38	7	31.27
3.6	8.27	7.2	33.09
3.8	9.22	7.4	34.95
4	10.21	7.6	36.86
4.2	11.26	7.8	38.83
4.4	12.36

INSTALACIÓN DE LA UNIDAD INTERIOR

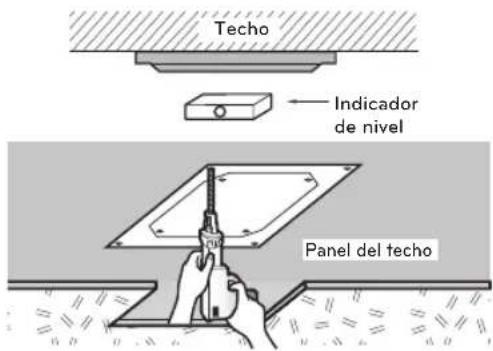

Techo Indicador de nivel Panel del techo

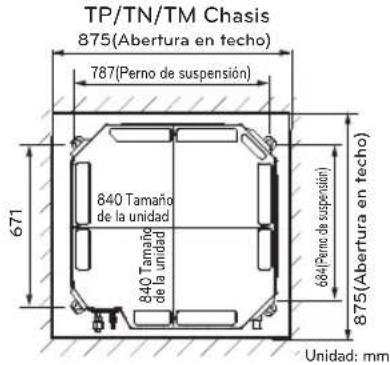

TP/TN/TM Chasis 875(Abertura en techo) 787(Perno de suspensión) 671 840 Tamaño de la unidad 840 Tamaño de la unidad 684(Perno de suspensión) 875(Abertura en techo) Unidad: mm

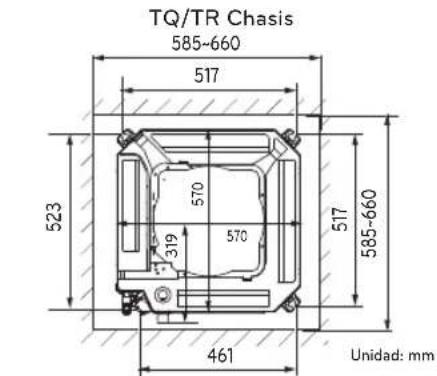

TQ/TR Chasis 585-660 517 523 570 319 570 517 585-660 461 Unidad: mm

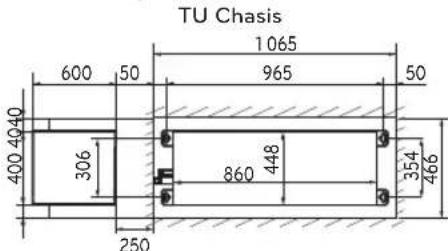

TU Chasis 1065 600 50 965 50 400 4040 306 860 448 354 250 465

• Elija y marque la posición de los pernos de fijación y del orificio de entubado.
• Determine la posición de los pernos de fijación con ligera inclinación hacia la dirección de drenaje, teniendo en cuenta la dirección de la manguera de drenaje.
• Perfore en la pared el orificio del perno de fijación.

PRECAUCIÓN

• Este aire acondicionado utiliza una bomba de drenaje.
• Instale la unidad en posición horizontal utilizando un indicador de nivel.
• Durante la instalación, deberá tener cuidado de no dañar los cables eléctricos.

4 VÍAS

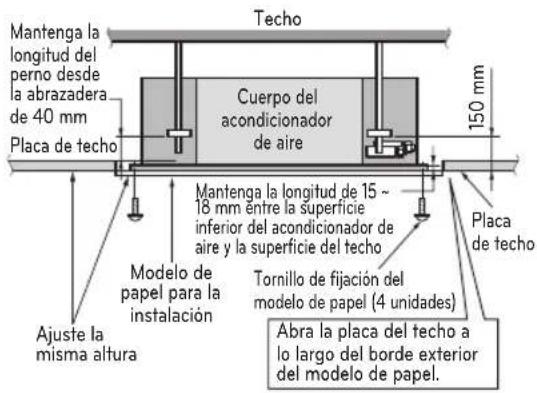

Techo Mantenga la longitud del perno desde la abrazadera de 40 mm Placa de techo Cuerpo del acondicionador de aire 150 mm Ajuste la misma altura Modelo de papel para la instalación Mantenga la longitud de 15 ~ 18 mm entre la superficie inferior del acondicionador de aire y la superficie del techo Tornillo de fijación del modelo de papel (4 unidades) Placa de techo Abra la placa del techo a lo largo del borde exterior del modelo de papel.

1 VÍAS

Mantenga la longitud del perno desde la abrazadera de 40 mm Placa de techo Cuerpo del acondicionador de aire 70 mm Mantenga la longitud de 20 ~ 22 mm entre la superficie inferior del acondicionador de aire y la superficie del techo Modelo de papel para la instalación Ajuste la misma altura Tornillo de fijación del modelo de papel (4 unidades) Placa de techo Abra la placa del techo a lo largo del borde exterior del modelo de papel.

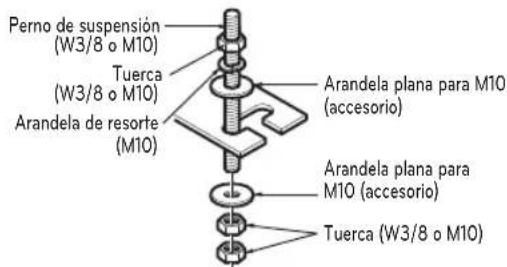

Perno de suspensión (W3/8 o M10) Tuerca (W3/8 o M10) Arandela de resorte (M10) Arandela plana para M10 (accesorio) Arandela plana para M10 (accesorio) Tuerca (W3/8 o M10)

* La placa puede cambiar dependiendo del tipo de modelo.

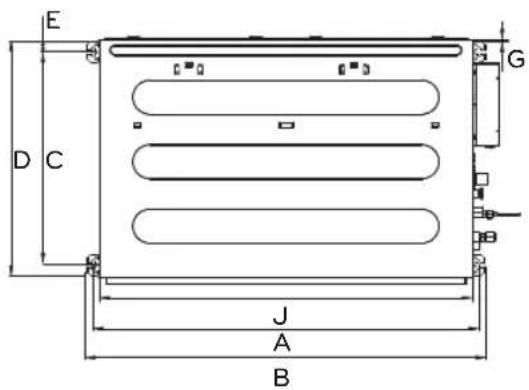

Posición del perno de suspensión

• Aplique una goma de juntas entre la unidad y las conducciones para absorber las vibraciones innecesarias.
• Aplique un accesorio de filtro en el retorno de aire.

* La placa puede cambiar dependiendo del tipo de modelo.

Unidad: (mm)

Chasis\Dimension		A B C D E F G H I J
Estática baja	L1	733	772	628	700	36	190	20	660	155	700
	L2	933	972	628	700	36	190	20	860	155	900
	L3	1133	1172	628	700	36	190	20	1060	155	1100
	L4	733	772	338	460	36	190	20	660	148	700
	L5	933	972	338	460	36	190	20	860	148	900
	L6	1133	1172	338	460	36	190	20	1060	148	1100
Estática media	M1	933.4	971.6	619.2	700	30	270	15.2	858	201.4	900
	M2	1 283.4	1 321.6	619.2	689.6	30	270	15.2	1 208	201.4	1 250
	M3	1 283.4	1 321.6	619.2	689.6	30	360	15.2	1 208	291.4	1 250

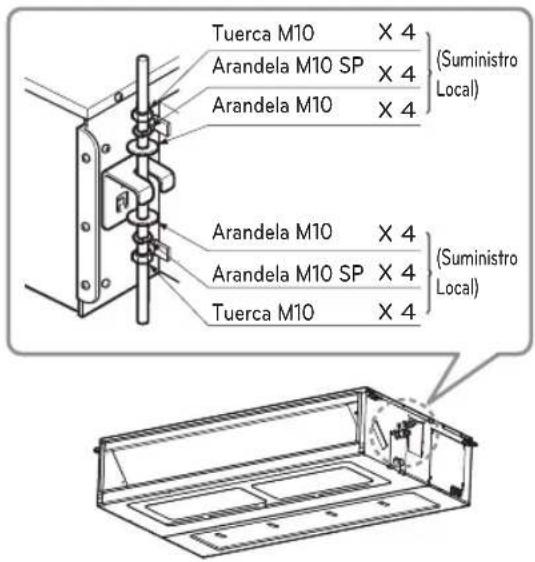

Posición del perno de la consola

Tuerca M10 X 4 Arandela M10 SP X 4 (Suministro Local) Arandela M10 X 4 Arandela M10 X 4 (Suministro Local) Tuerca M10 X 4

• Inserte el anclaje y la arandela en los pernos colgantes para fijar los pernos colgantes al techo.
• Monte los pernos colgantes para sujetar con firmeza el anclaje.
• Asegure las láminas de instalación en los pernos colgantes (ajuste el nivel aproximadamente) usando tuercas y arandelas de lámina.

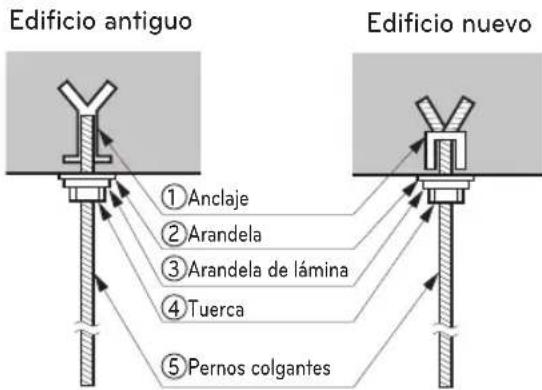

Edificio antiguo ①Anclaje ②Arandela ③Arandela de lámina ④Tuerca ⑤Pernos colgantes Edificio nuevo

- No suministrados:

①Anclaje
②Arandela - M10
③Arandela de lámina - M10
④Tuerca - W3/8 o M10
⑤Pernos colgantes - W3/8 o M10

Fijación de la placa de instalación

La pared que seleccione debe ser lo suficiente fuerte y sólida para evitar la vibración

1 Monte la placa de instalación en la pared con tornillos de tipo "A". Si monta la unidad en una pared de cemento, use pernos de anclaje.

- Monte la placa de instalación horizontalmente alineando la línea central utilizando un nivel.

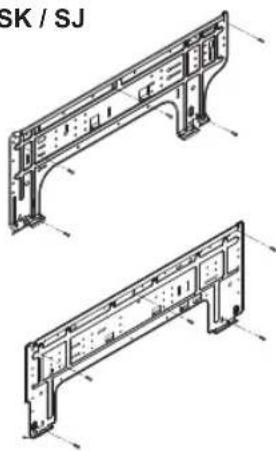

Chasis SK / SJ

Tornillos de tipo "A" Placa de instalación

2 Mida la pared y marque la línea central. También es importante tener cuidado con relación a la ubicación de la placa de instalación. El recorrido del cableado a las tomas de corriente se hace típicamente por la pared. Taladre un orificio en la pared para que las conexiones de conductos puedan realizarse con seguridad.

Chasis SK / SJ

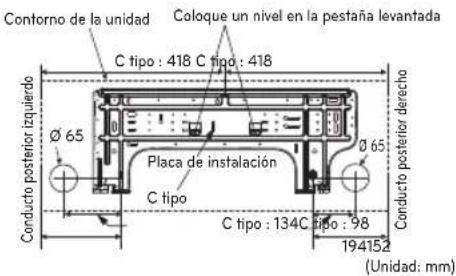

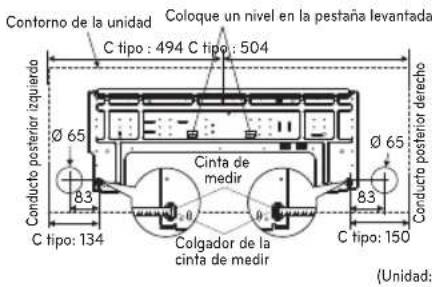

Contorno de la unidad Coloque un nivel en la pestaña levantada C tipo : 418 C tipo : 418 Placa de instalación C tipo C tipo : 134C tipo : 98 Conducto posterior izquierdo Ø 65 Ø 65 Conducto posterior derecho 194152 (Unidad: mm)

Contorno de la unidad Coloque un nivel en la pestaña levantada C tipo: 494 C tipo: 504 Ø 65 Conducto posterior izquierdo C into de medir C into de medir C into de medir Conducto posterior derecho Ø 65 83 83 C tipo: 134 Colgador de la cinta de medir C tipo: 150 (Unidad:

Chasis SR

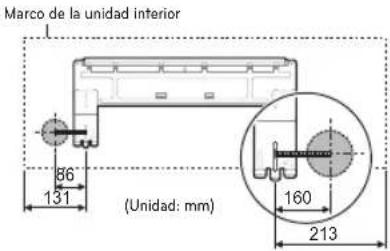

Marco de la unidad interior 86 131 (Unidad: mm) 160 213

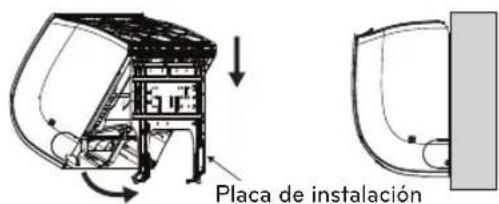

Instalación de la unidad de interior

1 Enganche la unidad de interior en la parte superior de la placa de instalación.(Enganche los tres ganchos de la parte superior de la unidad de interior con el borde superior de la placa de instalación). Asegúrese de que los ganchos están bien sujetos moviéndolos a derecha e izquierda.

Placa de instalación

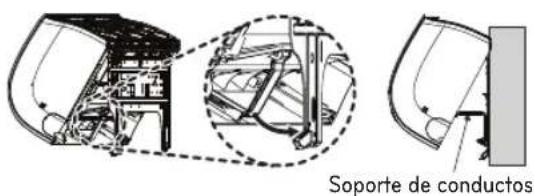

2 Desbloquee el soporte de conductos del chasis y montelo entre el chasis y la placa de instalación para separar la parte inferior de la unidad de interior de la pared.

Soporte de conductos

* La placa puede cambiar dependiendo del tipo de modelo.

TRABAJOS DE CABLEADO ELÉCTRICO

Instrucciones generales

• Todas las piezas, materiales y trabajos eléctricos suministrados localmente deben cumplir con los reglamentos locales. Utilice únicamente cable de cobre.
• Siga el "ESQUEMA DE CABLEADO" colocado en el cuerpo de la unidad para el cableado de la unidad exterior, las unidades interiores y el control remoto.
• Todo el cableado lo realizará un electricistas autorizado.

Conexión del cableado

Conecte individualmente los cables a los terminales de la placa de control, según las conexiones de la unidad de exterior.

Asegúrese de que el color de los hilos de la unidad de exterior y los números de los terminales sean iguales que los de la unidad interior.

Conectado a unidad exterior o unidad B.D.

• Abra la tapa de la caja de control y conecte el cable del mando a distancia y los cables de alimentación de la unidad interior.
• Retire la tapa de la caja de control para posibilitar la conexión eléctrica entre la unidad de interior y la exterior. (Extraiga los tornillos ①)
• Utilice la pinza de fijación del cable.

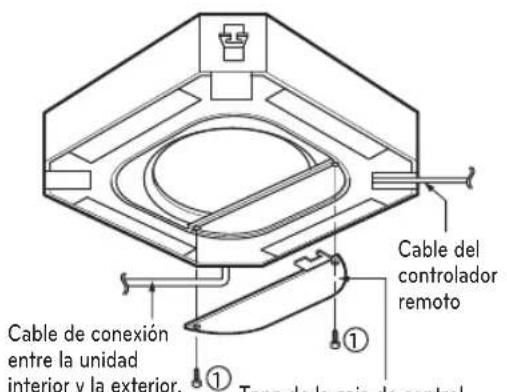

Cable de conexión entre la unidad interior y la exterior. ① Targa de la cain de control ① Cable del controlador remoto

Tapa de la caja de control (En la que se ubica la conexión del cableado eléctrico)

Tapa de la (En la que del cable

Tapa de la caja de control (En la que se ubica la conexión del cableado eléctrico)

Caja de control

Placa del terminal de control
Cable del controlador remoto
Cable de conexión entre la unidad interior y la exterior.

(1) Abre la decoración.
(2) Destornille el tornillo de C / Caja.
(3) Deslice hacia arriba la cubierta de la placa metálica
(4) Conecte el cable de conexión
(5) Después de completar la conexión de los cables, debe ensamblar la cubierta de la placa metálica con un tornillo.

1(L) 2(N) 3(C) Decoración Cable de alimentación

* La característica se puede cambiar según un tipo de modelo.

PRECAUCIÓN

- El cable de conexión conectado a la unidad interior y exterior debe cumplir con las siguientes especificaciones (Aislante de goma, tipo H0 5RN-F aprobado por HAR o SAA).

GN/YL 20 mm

ÁREA NORMAL TRANSVERSAL

Potencia nominal del aparato A.	Área de la sección transversal nominal mm^2
≤0.2>0.2 Y ≤3>3 Y ≤6>6 Y ≤10>10 Y ≤16>16 Y ≤25>25 Y ≤32>32 Y ≤40>40 Y ≤63	Hilo metálico0.50.751.0 (0.75)1.5 (1.0)2.54610
NOTA En los cables de alimentación incluidos con aparatos multifase, el área de la sección transversal de los conductores está basada en el área de la sección transversal máxima de los conductores por fase en el punto en el que el cable de alimentación conecta con los terminales del aparato.

- Si el cable de alimentación está dañado, sustitúyalo por un cable o un conjunto especial suministrado por el fabricante o su servicio técnico.

Precauciones de colocación del cableado de corriente eléctrica

Utilice terminales de presión redondos para las conexiones al bloque del terminal de corriente.

Terminal de presión redondo

cesión redondo Cable de

corriente eléctrica

Cuando no estén disponibles, sigua las instrucciones que se exponen a continuación.

- No conecte cableado eléctrico con diferentes grosores al bloque de terminales de corriente eléctrica. (Las holguras en el cableado eléctrico pueden ocasionar un calentamiento anormal.)

- Al conectar un cableado eléctrico del mismo grosor, siga estas instrucciones:

Conecte un cableado del mismo espesor a ambas extremidades.

Se prohíbe conectar cableados de diferente espesor.

Se prohíbe conectar dos cables a la misma extremidad.

- Para el cableado, use el cable de alimentación designado y conéctelo firmemente, a continuación, fijelo para evitar que la presión exterior afecte al bloque de terminales.

- Use un destornillador adecuado para apretar los tornillos del terminal. Un destornillador con una punta pequeña dañaría la cabeza y haría imposible un apretado adecuado.

- Apretar demasiado los tornillos de los terminales podría romperlos.

MANTENIMIENTO

Limpie el producto regularmente para mantener un óptimo rendimiento y prevenir posibles averías.

PRECAUCIÓN

• Apague y desenchufe el cable de alimentación antes de realizar cualquier tarea para el mantenimiento; de lo contrario podría producirse una descarga eléctrica.
• Nunca utilice agua que está más caliente que 40 °C al limpiar los filtros. Podría causar una deformación o descoloración.
• No utilice substancias volátiles al limpiar los filtros. Ellos pueden dañar la superficie del producto.

Cuando la unidad no funcione....

Cuando no vaya a utilizar el aire acondicionado durante un periodo prolongado de tiempo.

1 Mantener funcionando el aparato de aire acondicionado con los ajustes siguientes de 2 a 3 horas.
- Tipo de funcionamiento: Modo de funcionamiento con ventilador. (Consulte la página "Modo de ventilador")
- Se secarán los mecanismos internos.

2 Apague el disyuntor.

PRECAUCIÓN

Apague el disyuntor cuando no vaya a utilizar el aire acondicionado durante un periodo prolongado de tiempo. Puede acumularse suciedad y producir un incendio.

Consejos de funcionamiento!

• No refrigere la habitación en exceso. No es bueno para la salud y malgasta energía eléctrica.
• Mantenga las persianas o cortinas cerradas. No permita la entrada de la luz solar directa en la habitación con el aparato de aire en funcionamiento.
• Mantenga la temperatura de la habitación uniforme.
  Ajuste la dirección vertical y horizontal del aire para garantizar una temperatura uniforme en la habitación.
• Asegúrese de que las puertas y ventanas están bien cerradas. Evite abrir puertas y ventanas para mantener refrigerado el aire de la habitación.
• Limpie el filtro del aire con regularidad. Las obstrucciones en los filtros de aire reducen el flujo de aire y los efectos de refrigeración y deshumidificación. Límpielos al menos cada dos semanas.
• Ventile la habitación periódicamente. Ya que las ventanas deben permanecer cerradas, es una buena idea abrirlas periódicamente para ventilar la habitación.

3 Retire las pilas del mando a distancia.

Información de utilidad

Los filtros de aire y su factura eléctrica.

Si los filtros de aire se obstruyen con polvo, se reducirá su capacidad, y se malgastará un 6 % del consumo eléctrico.

Cuando vaya a utilizar el aparato de aire de nuevo.

1 Limpie el filtro de aire e instálelo en la unidad interior. (Consulte la página "Mantenimiento y servicio")
2 Compruebe que la entrada y salida de la unidad interior/exterior no se encuentran bloqueadas.
3 Compruebe que la toma de tierra está conectada correctamente. Puede conectarse en el lado de la unidad interior.

Consejos sobre resolución de problemas Ahorre tiempo y dinero!

Haga las comprobaciones siguientes antes de llamar al servicio técnico para reparaciones o mantenimiento. Si el fallo de funcionamiento persiste, póngase en contacto con su distribuidor.

Caso Explicación
El aire acondicionado no funciona	¿Ha cometido un error en el funcionamiento con temporizador?¿Se ha fundido el fusible o se ha disparado el disyuntor?
La habitación tiene un olor extraño.	Verifique que no sea un olor de humedad exudado por las paredes, moqueta, muebles u objetos de tela de la habitación.
Parece que hay fugas de condensación del aparato de aire acondicionado.	La condensación sucede cuando el flujo de aire del aparato de aire acondicionado enfría el aire de la habitación .
El aparato no funciona durante unos 3 minutos al reiniciarse.	Este es el protector del mecanismo.Espere unos tres minutos y comenzará el funcionamiento.
No enfría o calienta de forma eficaz.	¿Está sucio el filtro de aire? Consulte las instrucciones de limpieza del filtro.La habitación podía tener una temperatura muy alta cuando se ha puesto en funcionamiento el aire acondicionado por primera vez. Deje que la habitación se enfríe.¿Se ha seleccionado incorrectamente la temperatura?¿Están obstruidas las entradas y salidas de aire?
El aire acondicionado produce ruido cuando funciona.	Para un sonido parecido a agua fluyendo.- Es el sonido del freón fluyendo en el interior del aparato de aire acondicionado.Para un ruido que suena como aire comprimido liberado a la atmósfera.- Es el sonido del agua de deshumidificación procesándose en el interior del aparato.
Se oye un crujido.	Este sonido está generado por la expansión/contracción del panel frontal, etc. debido a los cambios de temperatura.
La pantalla del panel de control aparece con iluminación débil o sin iluminación.	¿Se ha disparado el disyuntor?¿Se han colocado las pilas con la polaridad (+) y (-) invertida?
Aparece un código de error tras un relámpago	Este producto ha sido aplicado al circuito de protección de sobre corriente.Los errores pueden producirse, pero son normales. Tras unos pocos minutos, funcionará normalmente.

Llame inmediatamente al servició técnico en las siguientes situaciones

1 No sucede nada anormal, como olor a quemado, ruido alto, etc. Detenga la unidad y desactive el disyuntor. Nunca intente reparar el equipo usted mismo o reiniciar el equipo en estos casos.
2 El cable eléctrico principal está demasiado caliente o dañado.
3 Código de error generado por autodiagnóstico.
4 El agua se filtra desde la unidad interior incluso cuando la humedad es baja.
5 Algún interruptor, automático(Seguridad, tierra) o fusible no funciona de manera apropiada.

El usuario debe llevar a cabo una comprobación & una limpieza rutinarias para evitar un mal rendimiento de la unidad. En caso de que aparezca una situación especial, el trabajo debe ser llevado a cabo solamente por el personal técnico.

MANUEL D'INSTALLATION ET D'UTILISATION

CLIMATISEUR

Tapa de la (En la que del cablecar)

Tapa de la caja de control (En la que se ubica la conexión del cableado eléctrico)

Caja de control
Placa del terminal de control
Cable del controlador remoto
Cable de conexión entre la unidad interior y la exterior.
