Tip produs	Hotă aspirantă
Marcă	Samsung
Model	NK24M5070BG
Versiune de utilizare	Aspirantă (evacuare exterioară) / Filtrantă (recirculare)
Comenzi	Atingere tactilă
Viteze de aspirare	3 viteze (joasă, medie, mare) + Boost (5 minute)
Iluminare	LED
Oprire automată (Timer)	Da, programabil: 20 min (joasă), 15 min (medie), 10 min (mare)
Filtru anti-grăsime	Metalic, lavabil în mașina de spălat vase (o dată pe lună)
Filtru cu cărbune activ	Activ, lavabil sau nu în funcție de model (înlocuire la fiecare 3-4 luni)
Semnal de saturație a filtrelor	Da, indicatoare luminoase pentru filtrul de grăsime și cărbune
Distanța minimă de instalare (gătit electric)	50 cm
Distanța minimă de instalare (gătit pe gaz)	65 cm
Alimentare electrică	230 V ~ 50 Hz (consultați plăcuța de identificare)
Material	Oțel inoxidabil
Tip de montare	Pe perete sau sub dulap
Întreținere exterioară	Cârpă umedă cu detergent neutru, fără abrazivi
Siguranță	Deconectați înainte de întreținere; nu utilizați fără filtru
Utilizare	Domestică
Standarde	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591
Piese de schimb disponibile	Filtre de cărbune și becuri LED (contactați service)

Întrebări frecvente - NK24M5070BG SAMSUNG

Cum se curăță filtrul anti-grăsime?

Filtrul anti-grăsime metalic se curăță o dată pe lună. Puteți să-l spălați manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură scăzută (ciclu rapid). După spălare, uscați-l bine înainte de a-l pune la loc.

Cum se instalează hota în versiunea de recirculare (filtrantă)?

Pentru a utiliza hota în versiunea de recirculare, trebuie să instalați un filtru cu cărbune activ (nu este furnizat). Scoateți mai întâi filtrul de grăsime, apoi agățați filtrul cu cărbune în spatele limbii metalice și fixați-l în față cu cele două butoane.

Ce înseamnă indicatoarele luminoase intermitente?

Indicatorul filtrului de grăsime (T2) clipește pentru a indica că trebuie curățat. Indicatorul filtrului cu cărbune (T3) clipește pentru a indica că trebuie curățat sau înlocuit. Apăsați lung pe T1 pentru a reseta indicatorul după întreținere.

Cum se activează semnalul de saturație a filtrului cu cărbune?

Când hota este oprită, apăsați și mențineți simultan butoanele T2 și T3. T2 se aprinde apoi T3, iar un semnal sonor scurt confirmă activarea. Pentru a dezactiva, repetați operația.

Care este distanța minimă dintre hotă și plita de gătit?

Distanța minimă este de 50 cm pentru o plită electrică și de 65 cm pentru o plită pe gaz sau mixtă. Dacă instrucțiunile plitei specifică o distanță mai mare, urmați-le.

Cum se utilizează funcția Boost?

Apăsați butonul T4 o dată pentru viteza mare, apoi a doua oară pentru a activa Boost. Viteza Boost durează aproximativ 5 minute, apoi hota revine automat la viteza mare.

Cum se reglează oprirea automată (Timer)?

Apăsați butonul T5 pentru a programa oprirea automată. Durata depinde de viteza activă: 20 min în joasă, 15 min în medie, 10 min în mare.

Ce trebuie făcut dacă iluminarea LED nu mai funcționează?

LED-urile sunt integrate și trebuie înlocuite de un tehnician autorizat. Contactați serviciul de asistență tehnică Samsung pentru a obține o piesă de schimb și a efectua înlocuirea.

De unde se poate cumpăra un filtru cu cărbune de schimb?

Puteți cumpăra filtrul cu cărbune de pe site-ul serviciului Samsung sau de la centrele de asistență autorizate. Consultați informațiile de contact de pe ultima pagină a manualului.

Se poate utiliza hota fără filtru cu cărbune în versiunea aspirantă?

Da, în versiunea aspirantă, filtrul cu cărbune nu este necesar și chiar trebuie îndepărtat pentru a nu împiedica evacuarea. Hota funcționează doar cu filtrul anti-grăsime.

MANUAL DE UTILIZARE NK24M5070BG SAMSUNG

RO Instructiuni de montaj și utilizare

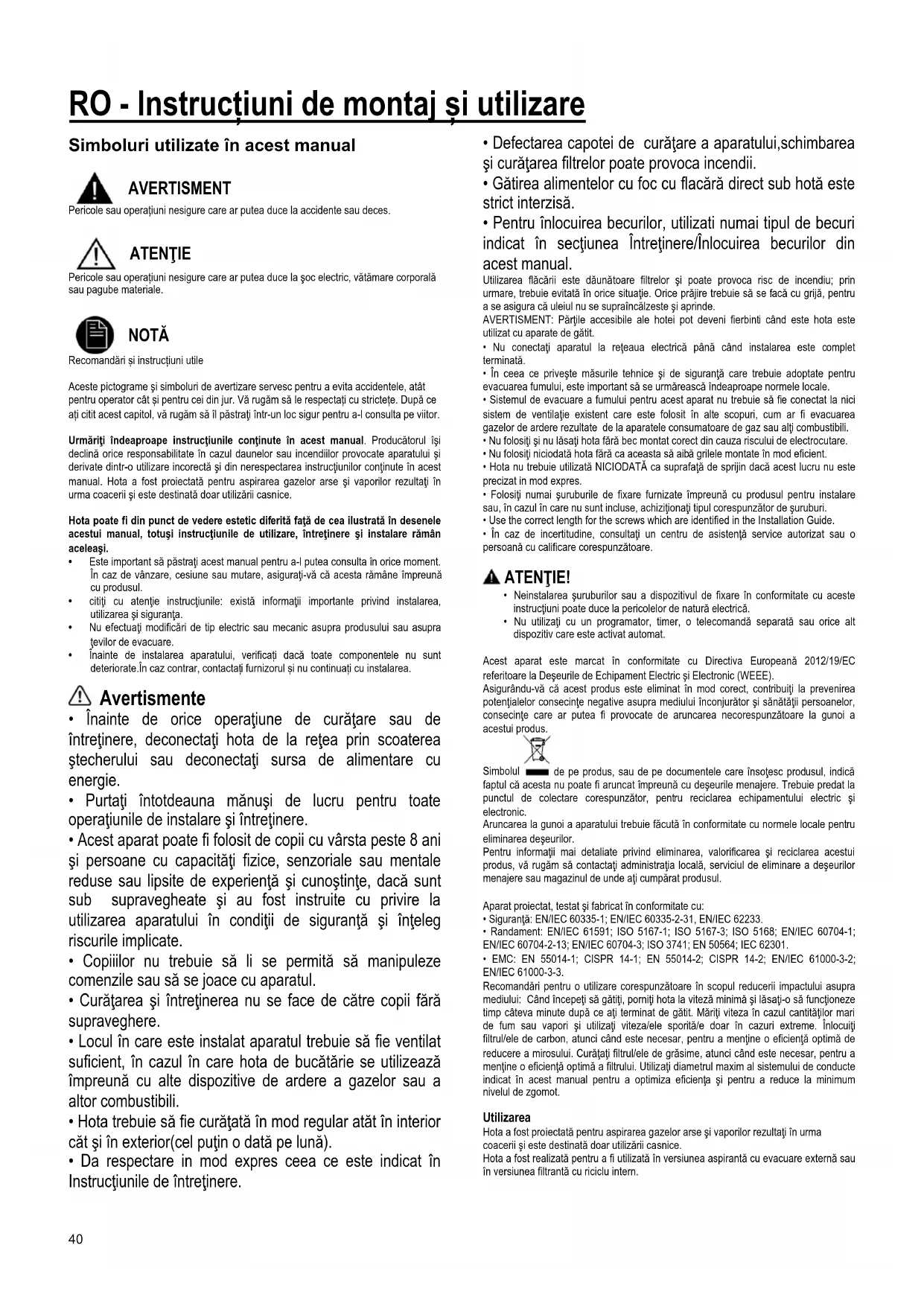

RO - Instructiuni de montaj și utilizare

Simboluri utilizate în acest manual

AVERTISMENT

Pericole sau operațiuni nesigure care ar putea duce la accidente sau deces.

ATENTIE

Pericole sau operațiuni nesigure care ar putea duce la șoc electric, vătămare corporală sau pagube materiale.

NOTĂ

Recomandări și instrucțiuni utile

Aceste pictograme și simboluri de avertizare servesc pentru a evita accidentele, atât pentru operator cât și pentru cei din jur. Vă rugăm să le respectați cu strictețe. După ce ați citit acest capitol, vă rugăm să îl păstrați într-un loc sigur pentru a-l consulta pe viitor.

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
• citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate.În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Avertismente

- Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.

- Purtatii întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.

- Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supravegheate și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.

- Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.

- Curățarea și întreținerea nu se face de către copii fără supraveghere.

- Locul în care este instalat aparatul trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispositive de ardere a gazelor sau a altor combustibili.

- Hota trebuie să fie curățată în mod regular atât în interior căt și în exterior(cel puțin o dată pe lună).

- Da respectare in mod expres ceea ce este indicat în Instructiunile de întreținere.

• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizati numai tipul de becuri indicat în sectiunea întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzeste și aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinti când este hota este utilizat cu aparate de gătit.

• Nu conectați aparatul la rețeaua electrică până când instalarea este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la nici sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.
• Nu folositi și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folositi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai şuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de şuruburi.
• Use the correct length for the screws which are identified in the Installation Guide.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană cu calificare corespunzătoare.

ATENTIE!

• Neinstalarea şuruburilor sau a dispozitivul de fixare în conformitate cu aceste instructiuni poate duce la pericolelor de natură electrică.
• Nu utilizati cu un programator, timer, o telecomandă separata sau orice alt dispozitiv care este activat automat.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteză minimă și lăsați-o să funcționeze timp câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/ele sporită/e doar în cazuri extreme. Înlocuți filtrul/ele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/ele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost proiectată pentru aspirarea gazelor arse și vaporilor rezultați în urma coacerii și este destinată doar utilizării casnice.

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

⚠️ ATENTIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

⚠️ ATENTIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Racordati hota la cablurile și orificiile de evacuare prin perete cu diametru egal cu ieşirea aerului (flança de record).

Utilizarea tuburilor și orificiilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestațiilor de aspirare și o creștere drastică a zgomotului.

Se declină însă orice responsabilitate în acest sens.

! Folosiți un tub de lungime minimă indispensabilă.

1 Folosiți un tub cu un număr cât mai mic de curbe posibil (unghiul maxim al curbei: 90°).

! Evitați schimbările drastice de sectiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reorientat în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice, și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexarea Electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENTIE!

înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Hota este prevăzută cu un cablu de alimentare special; în cazul deteriorării acestuia, apelați la serviciul de asistență tehnică.

Montarea

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adept zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbun activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu şuruburi, garanția etc.), eventual să le scoateți și să le păstrați.

Hota este dotată cu dibluri de fixare adecvate pentru toți pereți/ tavane. Este necesar, totuși, să cereți parerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține gretutatea hotei.

Observatie: Elementele marcate cu simbolul „(*)” sunt accesorii optionale furnizate doar pentru anumite modele sau care nu sunt prevăzute și trebuie cumpărate.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenti lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi NU FOLOSIȚI ALCOOL!

Folositi mănuși pentru toate operațiunile de întreținere.

Filtru anti-grăsimi

Fig. 11-28

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageti mânerul de prindere cu resort.

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 27

Retine mirosurile neplăcute, derivate în urma procesului de coacere.

Filtrul cu carbon activ poate fi de următoarele tipuri:

• Filtru cu carbon activ lavabil.

• Filtru cu carbon activ NElavabil.

Filtru cu carbon activ lavabil

Filtrul cu carbon poate fi spălat la fiecare două luni cu apă caldă și detergenți adecvați sau în mașina de spălat vase la 65°C (în cazul spălării în mașina de spălat vase, efectuați ciclul complet de spălare fără a introduce vase în interior).

Îndepàrtați excesul de apă fără a deteriora filtrul, apoi scoateți tamponul amplasat în interiorul cadrului de plastic și așezați-l în cuptor timp de 10 minute la 100°C pentru uscarea definitivă.

Înlocuiti tamponul o dată la 3 ani sau la deteriorarea țesăturii.

Filtru cu carbon activ NElavabil

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașina de gătit precum și de curățarea regulară a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-I spălați sau refolositi

Montare

Agățați filtrul de cărbune activ mai întâi posterior pe dispozitivul metallic al hotei, apoi anterior cu cele două mânere.

Demontare

Îndepărtați filtrul de cărbune activ rotind 90° mânerele ce îl fixează la hotă.

Cumpărarea filtrului de cărbune

Filtrul de cărbune poate fi achiziționat de pe website-ul Serviciului de de Asistență sau de la Centrele Autorizate Samsung. Consultați informațiile de pe ultima pagină a acestui manual.

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LEDURILE garantează o iluminare optimă, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energia electrică.

Pentru înlocuire adresați-vă serviciului de asistență tehnică.

Functionarea

T1 T2 T3 T4 T5 T6 1 2 3/b

Pentru a selecta funcțiile hotei, este suficient să atingeți ușor comenzile:

T2. Tasta de selectare a vitezei (puterii) de aspiratie joasă Indicator de saturatie a filtrului de grăsimi

Când luminează cu lumină intermitentă, executați întreținerea filtrului de grăsimi; după care țineți apăsată îndelung tasta T1 pentru a dezactiva iluminatul cu lumină intermitentă (hotă în starea ON).

T3. Tasta de selectare a vitezei (puterii) de aspiratie medie Indicator de saturatie a filtrului cu cărbune

Când luminează cu lumină intermitentă, executați întreținerea filtrului cu cărbune; după care țineți apăsată îndelung tasta T1 pentru a dezactiva iluminatul cu lumină intermitentă (hotă în starea ON).

T4. Tasta de selectare a vitezei (puterii) de aspiratie ridicată și Boost

Apăsați o dată pentru selectarea vitezei (puterii) de aspirație ridicată (LED aprins); Mai apăsați o dată pentru selectarea vitezei (puterii) de aspirație Boost (LED cu lumină intermitentă);

Observatie: Viteza (puterea) de aspiratie Boost are o durată de aproximativ 5 minute, după care este setată automat viteza (puterea) de aspiratie ridicată.

T5. Tastă de stingere automată (Temporizator) :

Apăsați această tastă pentru a seta stingerea automată a vitezei (puterii) de aspiratie active:

Viteza (puterea) de aspiratie joasă: 20 minute

Viteza (puterea) de aspiratie medie: 15 minute

Viteza (puterea) de aspiratie ridicată: 10 minute

T6. Tastă ON/OFF iluminat

Activarea indicatorului saturare filtru cu cărbune

Acest indicator este dezactivat în mod normal. Pentru a-I activa, procedați după cum urmează:

Când hota este stinsă, apăsați și mențineți apăsate îndelung și simultan T2 și T3: prima se va aprinde T2, apoi și T3, și un semnal acustic scurt va indica activarea acestora.

Dezactivare LED saturare filtru cu cărbune: repetați operațiunea descrisă mai sus, întăi luminează cu lumină intermitentă T3 și T2 apoi luminează cu lumină intermitentă T2, și un semnal acustic scurt va indica dezactivarea acestora.
