Вид на производ	Аспираторна хауба
Марка	Samsung
Модел	NK24M5070BG
Верзија на употреба	Аспиративна (надворешно исфрлање) / Филтрирачка (рециклирање)
Контроли	Допирна контрола
Брзини на вшмукување	3 брзини (ниска, средна, висока) + Boost (5 минути)
Осветлување	LED
Автоматско исклучување (Тајмер)	Да, програмибилно: 20 мин (ниска), 15 мин (средна), 10 мин (висока)
Филтер за маснотии	Метален, може да се мие во машина за садови (еднаш месечно)
Филтер со активен јаглен	Активен, може да се мие или не во зависност од модел (замена на секои 3-4 месеци)
Сигнал за заситеност на филтрите	Да, светлечки индикатори за филтерот за маснотии и за јаглен
Минимално растојание за инсталација (електрично готвење)	50 cm
Минимално растојание за инсталација (гасно готвење)	65 cm
Електрично напојување	230 V ~ 50 Hz (погледнете ја табличката со податоци)
Материјал	Нерѓосувачки челик
Тип на монтажа	Ѕидна или под кабинет
Надворешно одржување	Влажна крпа со неутрален детергент, без абразиви
Безбедност	Исклучете пред одржување; не користете без филтер
Употреба	Домашна
Стандарди	EN/IEC 60335-1, EN/IEC 60335-2-31, EN/IEC 61591
Достапни резервни делови	Филтри со јаглен и LED сијалици (контактирајте го сервисот)

Frequently Asked Questions - NK24M5070BG SAMSUNG

Како да го исчистите филтерот за маснотии?

Металниот филтер за маснотии се чисти еднаш месечно. Може да го измиете рачно со неагресивен детергент или во машина за садови на ниска температура (брз циклус). По миењето, добро исушете го пред да го вратите на место.

Како да ја инсталирам хаубата во рециклирачка (филтрирачка) верзија?

За да ја користите хаубата во рециклирачка верзија, мора да инсталирате филтер со активен јаглен (не е вклучен). Прво отстранете го филтерот за маснотии, потоа закачете го филтерот со јаглен на задниот дел од металното јазиче и прицврстете го напред со двете копчиња.

Што значат трепкачките индикатори?

Индикаторот на филтерот за маснотии (T2) трепка за да означи дека треба да се исчисти. Индикаторот на филтерот за јаглен (T3) трепка за да означи дека треба да се исчисти или замени. Притиснете и задржете T1 за да го ресетирате индикаторот по одржувањето.

Како да го активирате сигналот за заситеност на филтерот за јаглен?

Кога хаубата е исклучена, истовремено притиснете и задржете ги копчињата T2 и T3. T2 се вклучува, потоа T3, и краток звучен сигнал потврдува активирање. За деактивирање, повторете ја постапката.

Кое е минималното растојание помеѓу хаубата и плочата за готвење?

Минималното растојание е 50 cm за електричен шпорет и 65 cm за гасен или комбиниран шпорет. Ако упатствата на шпоретот наведуваат поголемо растојание, следете ги нив.

Како да ја користите функцијата Boost?

Притиснете го копчето T4 еднаш за висока брзина, а потоа вторпат за активирање на Boost. Boost брзината трае околу 5 минути, потоа хаубата автоматски се враќа на висока брзина.

Како да го подесите автоматското исклучување (тајмер)?

Притиснете го копчето T5 за да го програмирате автоматското исклучување. Времетраењето зависи од активната брзина: 20 мин на ниска, 15 мин на средна, 10 мин на висока.

Што да направите ако LED осветлувањето престане да работи?

LED сијалиците се вградени и мора да бидат заменети од овластен техничар. Контактирајте ја техничката поддршка на Samsung за да добиете резервен дел и да го извршите замената.

Каде да купам резервен филтер со јаглен?

Можете да го купите филтерот со јаглен на веб-страницата на Samsung сервисот или преку овластените сервисни центри. Погледнете ги информациите за контакт на последната страница од упатството.

Може ли да се користи хаубата без филтер со јаглен во аспиративна верзија?

Да, во аспиративна верзија, филтерот со јаглен не е потребен и дури треба да се отстрани за да не го попречува исфрлањето. Хаубата работи само со филтерот за маснотии.

КОРИСНИЧКИ ПРИРАЧНИК NK24M5070BG SAMSUNG

МК Упатство за монтажа и ракување

SR Uputstva za montažu i upotrebu

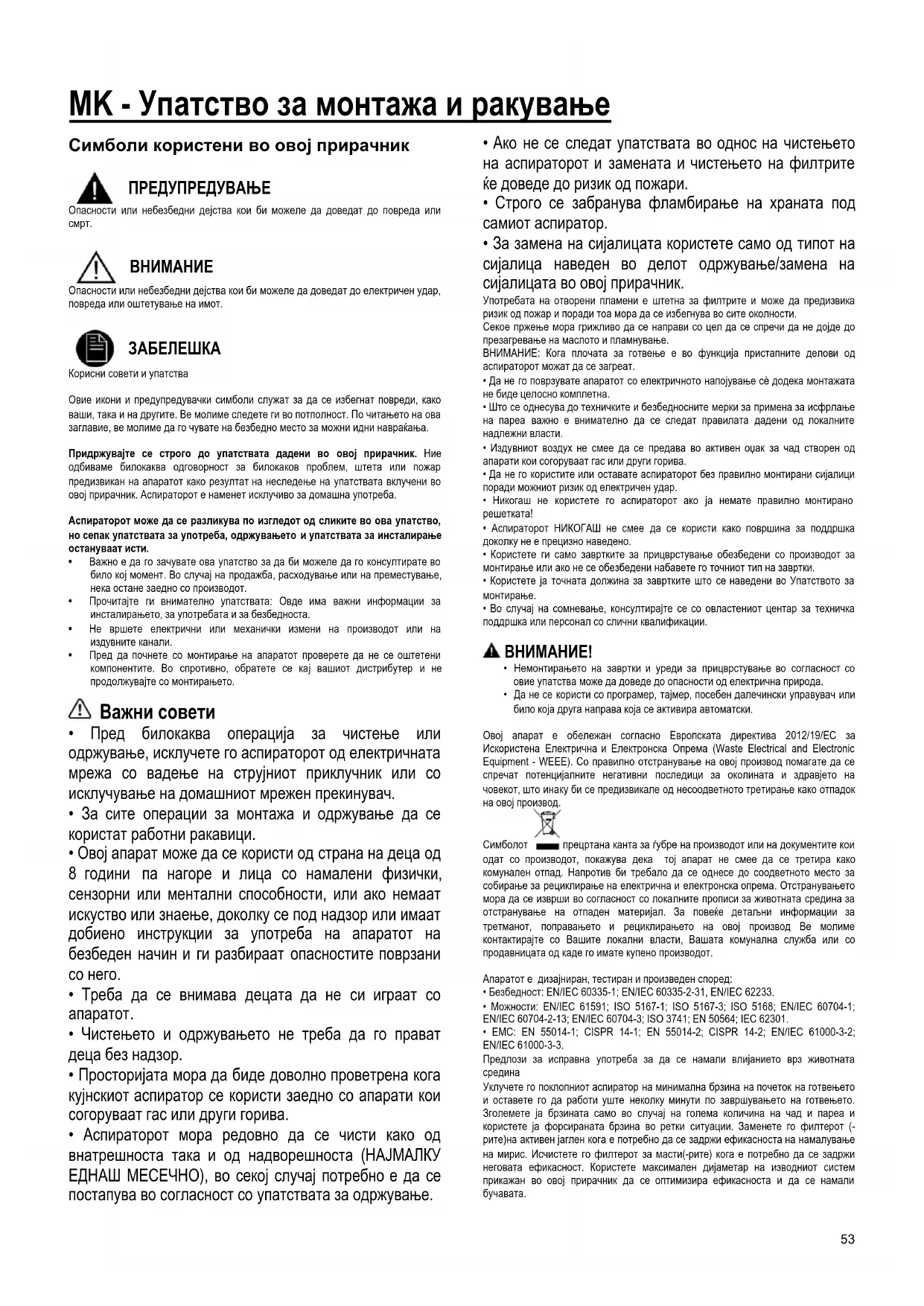

МК - Упатство за монтажа и ракување

Символи користени во овој прирачник

ПРЕДУПРЕДУВАЊЕ

Опасности или небезбедни дејства кои би можеле да доведат до повреда или смрт.

ВНИМАНИЕ

Опасности или небезбедни дејства кои би можеле да доведат до електричен удар, повреда или оштетување на имот.

ЗАБЕЛЕШКА

Корисни совети и упатства

Овие икони и предупредувачки символи служат за да се избегнат повреди, како ваши, така и на другите. Ве молиме следете ги во потполност. По читањето на ова заглавие, ве молиме да го чувате на безбедно место за можни идни навраќања.

Придржувајте се строго до упатствата дадени во овој прирачник. Ние одбиваме билокаква одговорност за билокаков проблем, штета или пожар предизвикан на апаратот како резултат на неследење на упатствата включени во овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.

Аспираторот може да се разликува по изгледот од сликите во ова упатство, но сепак упатствата за употреба, одржувањето и упатствата за инсталирање остануваат исти.

• Важно е да го зачувате ова упатство за да би можеле да го консултирате во било кој момент. Во случај на продажба, расходување или на преместување, нека остане заедно со производот.
• Прочитајте ги внимателно упатствата: Овде има важни информации за инсталирањето, за употребата и за безбедноста.
• Не вршете електрични или механички измени на производот или на издувните канали.
• Пред да почнете со монтирање на апаратот проверете да не се оштетени компонентите. Во спротивно, обратете се кај вашиот дистрибутер и не продолжувајте со монтирањето.

Важни совети

• Пред билокаква операција за чистење или одржување, исключете го аспираторот од електричната мрежа со вадење на струјниот приклучник или со ислучување на домашниот мрежен прекинувач.
• За сите операции за монтажа и одржување да се користат работни ракавици.
• Овој апарат може да се користи од страна на деца од 8 години па нагоре и лица со намалени физички, сензорни или ментални способности, или ако немаат искусство или знаење, доколку се под надзор или имаат добиено инструкции за употреба на апаратот на безбеден начин и ги разбираат опасностите поврзани со него.
• Треба да се внимава децата да не си играат со апаратот.
• Чистењето и одржувањето не треба да го прават деца без надзор.
• Просторијата мора да биде довольно проветрена кога кујнскиот аспиратор се користи заедно со апарати кои согоруваат гас или други горива.

• Аспираторот мора редовно да се чисти како од внатрешности така и од надворешности (НАЈМАЛКУ ЕДНАШ МЕСЕЧНО), во секој случај потребно е да се постапува во согласност со упатствата за одржување.

• Ако не се следат упатствата во однос на чистењето на аспираторот и замената и чистењето на филтрите єе доведе до ризик од пожари.

• Строго се забранува фламбирање на храната под самиот аспиратор.
• За замена на сијалицата користете само од типот на сијалица наведен во делот одржување/замена на сијалицата во овој прирачник.
  Употребата на отворени пламени е штетна за филтрите и може да предизвика ризик од пожар и поради тоа мора да се избегнува во сите околности.
  Секое пржење мора грижливо да се направи со цел да се спречи да не дојде до презагревање на маслото и пламнување.
  ВНИМАНИЕ: Кога плочата за готвење е во функција пристапните делови од аспираторот можат да се загреат.
• Да не го поврзувате апаратот со електричното напојување сё додека монтажата не биде целосно комплетна.
• Што се однесува до техничките и безбедносните мерки за примена за исфрлање на пареа важно е внимателно да се следат правилата дадени од локалните надлежни власти.
• Издувниот воздух не смее да се предава во активен оцак за чад створен од апарати кои согоруваат гас или други горива.
• Да не го користите или оставате аспираторот без правилно монтирани сијалици поради можниот ризик од електричен удар.
• Никогаш не користете го аспираторот ако ја немате правилно монтирано решетката!
• Аспираторот НИКОГАШ не смее да се користи како површина за поддршка доколку не е прецизно наведено.
• Користете ги само завртките за прицврстување обезбедени со производот за монтирање или ако не се обезбедени набавете го точниот тип на завртки.
• Користете ја точната должна за завртките што се наведени во Упатството за монтирање.
• Во случај на сомневање, консултирајте се со овластениот центар за техничка поддршка или персонал со слични квалификации.

⚠️ ВНИМАНИЕ!

• Немонтирањето на завртки и уреди за прицврстување во согласност со овие упатства може да доведе до опасности од електрична природа.
• Да не се користи со програмер, тајмер, посебен далечински управувач или било која друга направа која се активира автоматски.

Овој апарат е обележан согласно Европската директива 2012/19/EC за Искористена Електрична и Електронска Опрема (Waste Electrical and Electronic Equipment - WEEE). Со правилно отстранување на овој производ помагате да се спречат потенцијалните негативни последици за околината и здравјето на човекот, што инаку би се предизвикале од несоодветното третирање како отпадок на овој производ.

Символот ■ прецртана канта за ўубре на производот или на документите кои одат со производот, покажува дека тој апарат не смее да се третира како комунален отпад. Напротив би требало да се однесе до соодветното место за собирање за рециклирање на електрична и електронска опрема. Отстранувањето мора да се изврши во согласност со локалните прописи за животната средина за отстранување на отпаден материјал. За повеќе детаљни информации за третманот, поправањето и рециклирањето на овој производ Ве молиме контактирајте со Вашите локални власти, Вашата комунална служба или со продавницата од каде го имате купено производот.

Апаратот е дизајниран, тестиран и произведен според:

- Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Предпози за исправна употреба за да се намали влијанието врз животната средина

Уключете го поклопниот аспиратор на минимална брзина на почеток на готвењето и оставете го да работи уште неколку минути по завршувањето на готвењето. Зголемете ја брзината само во случај на голема количина на чад и пареа и користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-рите)на активен јаглен кога е потребно да се задржи ефикасноста на намалување на мирис. Исчистете го филтерот за масти(-рите) кога е потребно да се задржи неговата ефикасност. Користете максимален дијаметар на изводниот систем прикажан во овој прирачник да се оптимизира ефикасноста и да се намали бучавата.

Употреба

Аспираторот е осмислен за вшмукување на гасови и пареи од готвење и е наменет ислкучиво за домашна употреба.

Аспираторот може да се користи во вид со надворешно исфрлање на издувниот воздух или со филтер во вид со кружно струење на воздухот.

Вид со надворешно исфрлање на издувниот воздух

Пареата се исфрла на надвор преку една издувна цевка позиционирана на приклучната прирабница.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Издувната цевка не е доставена и таа треба да се купи.

Дијаметарот на издувната цевка треба да биде еднаков со дијаметарот на прстенот за поврзување.

⚠️ ПРЕДУПРЕДУВАЊЕ!

Ако аспираторот е снабден со филтри со активен јаглен, истите треба да се отстранат.

Поврзете го аспираторот со цевките и отворите за издувување низ сид со дијаметар еднаков со излезот на воздухот (приклучна прирабница).

Употребата на издувни цевки и отвори за издувување низ сид со помал дијаметар їе предизвика намалување на брзината на всмукување и драстично зголемување на бучавата.

Поради тоа се одбива билкокава одговорност које е последица на тоа.

! Користење на цевка подолга од неопходниот минимум.
! Користење на цевка со што е можно помал број на кривини (максимален агол на кривината: 90°).
! Избегнувајте драстични промени на пресекот на цевката.

Варијанта со филтрирање

Всмуканиот воздух се ослободува од мастите и се деодорира пред повторно да се упати назад во просторијата. За користење на аспираторот во оваа варијанта потребно е да вградите дополнителен систем за филтрирање на база на активни јаглени.

Монтажа

Најмалото растојание помећу плочата од шпоретот за садовите за готвење и долниот раб на аспираторот да не биде помало од 50см за електричните апарати за готвење и 65см за гасните или комбинираните апарати за готвење.

Ако упатството за монтажа за плинските плочи од шпоретот прецизираат поголемо растојание, морате да се придржувате до тоа.

⚠️ Приклучување на електрична енергија

Главното струјно напојување мора да одговара со оптегот покажан на етикетата за характеристиките ставена внатре во аспираторот. Ако аспираторот оди со приклучник поврзете го во штекерот во согласност со струјните прописи и позициониран на пристапно место дури и по монтажата. Ако не е снабден со приклучник (директна врска со електричното напојување) или ако приклучникот не е лоциран на пристапно место, дури и по монтажата, применете би-поларен прекинувач во согласност со стандардите кој обезбедува комплетно исклучување на електричното напојување под услови поврзани со преоптоварување на мрежата категорија III, во согласност со упатството за монтажа.

⚠ ПРЕДУПРЕДУВАЊЕ!

Пред (повторно) поврзување на колото од аспираторот со електричното напојување и проверувањето на функционалноста, секогаш проверете дали струјниот кабел е правилно монтиран.

Аспираторот е снабден со специјален кабел за напојување; во случај на оштетување на кабелот, побарајте помош од стручна техничка служба.

Вградување

Пред да се почне со монтирањето:

• Проверете дали купениот производ е со соодветни димензии за одбраниот простор за монтирање.
• Извадете го/ги филтерот/-те на активен јаглен ако се доставени (види го и соодветниот параграф). Тој/тие се монтира/-ат само ако сака да се користи аспираторот во варијанта со филтрирање.
• Проверете дали во внатрешности на аспираторот (поради транспортот) нема материјал од опремата (на пример кесиња со завртки и навртки, гаранции и др.), ако има извадете го и зачувајте го.

Аспираторот оди заедно со парчиња за прицврстување пригодни за поголемиот дел од сидови/тавани. И покрај тоа потребно е да побарате објаснување од квалификуван техничар за да ви потврди за прикладности на материјалите според видот на sidот/таванот. Сидот/таванот треба да биде доловно цврст за да ја издржи тежината на аспираторот.

Забелешка: Додатоците означени со символот "(°)" се факултативен додатен прибор кои се включени само во неколку модели, а ако не се включени во моделот треба да се набават.

Одржување

Чистење

За чистењето ИСКЛУЧИВО користете крпа навлажнета со течни неутрални детергенти.НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТ ИЛИ ДРУГИ ИНСТРУМЕНТИ.

Не користите производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ!

За сите дејства на одржување користете ракавици.

Филтер за масти

Fig. 11-28

За собирање на масните состојки од пареата од готвењето.

Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни детергенти, рачно или во машина за миење на садови на ниски температури и во краток интервал.

Со перењето во машина за миење на садови металниот филтер за масти може да ја изгуби малку бојата но неговите карактеристики за филтрирање воопшто не се менуваат.

За да го извадите филтерот за масти повлечете го забецот за откопчување.

Филтер со активен јаглен (Само за Варијанта со филтрирање)

Бр. 27

За собирање на непријатните мириси од пареата од готвењето.

Филтерот со активен јаглен може да биде од следниот вид:

• Филтер со активен јаглен што може да се пере.

• Филтер со активен јаглен што НЕ се пере.

Филтер со активен јаглен што може да се пере

Филтерот со јаглен може да се пере на секои два месеци во топла вода и прикладни детергенти или во машина за миење садови на 65°C (во случај на перење во машина за миење садови да се направи комплетен циклус на перење без садови во внатрешноста ).

Истиснете го вишокот вода без да го уништите филтерот, потоа извадете го перничето ставено во внатрешноста на шасијата од пластика и ставете го во печката 10 минути на 100°C за целосно сушење.

Заменете го перничето на секон 3 години и секогаш кога платното е оштетено.

Филтер со активен јаглен што НЕ се пере

Заситувањето на филтерот од јаглен настапува по повеće или помалку продолжена употреба во зависност од типот на готвење и редовности на чистењето на филтерот за масти. Во секој случај потребно е да се замени чаурата најмалку на секои 4 месеци.

НЕ може да се пере или обновува.

Монтирање

Прикачете го филтерот со активен јаглен прво од назад на металното јазиче од аспираторот а потоа од напред со двете копчиња.

Демонтирање

Извадете го филтерот со активен јаглен со вртење за 90° на копчињата што го прицврстуваат на аспираторот.

Купување на јаглен филтер

Jarglениот филтер може да се купи на веб-страната на Сервис Службата или во Сервис Центарот на Samsung. Посочете ги информациите кои се прикажани на последната страница од овој прирачник.

Замена на сијалиците

Аспираторот е опремен со систем за осветлување базиран на технологијата на LED диода.

LED светilkите гарантираат оптимално осветлување, имаат околу 10 пати подолг век од традиционалните светилки и овозможуваат заштеда на електрична енергија и до 90%.

За нивната замена обратете се на службата за техничка поддршка.

Функционирање

T1 T2 T3 T4 T5 T6 1 2 3/b

За да ги одберете функциите на аспираторот, довольно е да ги допрете командите:

T1. Вклучување ON / Исклучување OFF на моторот за вшмукување

T2. Копче за избор на ниска брзина (мок) на вшмукување

Индикатор за заситеност на филтерот за маснотии

Кога трепка, извршете го одржувањето на филтерот за маснотии; по што долго притиснете го копчето Т1 за да престане трепкањето (аспираторот е включен).

T3. Копче за бирање на брзината (мојта) на просечното вшмукување Индикаторот за заситеност на јаглениот филтер

Кога трепка, извршете го одржувањето на јаглениот филтер доколку е инсталиран; по што долго притиснете го копчето T1 за да престане трепкањето (аспираторот е включен).

T4. Копче за бирање на брзината (моїта) на високо и интензивно вшмукување

Притиснете еднаш за да ја изберете брзината (моюта) на високо вшмукување (включен лед);

Притиснете повторно за да ја изберете брзината (моїта) на интензивно вшмукување (светлечки лед).

Забелешка: Брзината (мокта) на интензивно вшмукување е во времетраење од околу 5 минути, а потоа автоматски се активира брзината (мокта) на високо вшмукување.

T5. Копче за автоматско исклучување (тајмер):

Притиснете го ова копче за да го поставите автоматското ислучување на брзина (мойност) на активно вшмукување:

Брзина (мок) на ниско вшмукување: 20 минути

Брзина (мок) на просечно вшмукување: 15 минути

Брзина (мої) на високо вшмукување: 10 минути

T6. ON / OFF осветлување

Индикатор за заситеност на јаглениот филтер

Овој индикатор нормално е деактивиран. За да го активирате, постапете на следниот начин:

На ислучен аспиратор, притиснете и држете ги долго време притиснати заедно копчињата Т2 и Т3: прво се вклучува Т2, потоа и Т3, и краток звучен сигнал го означува активирањето.

Деактивирање на ледот за заситеност на јаглениот филтер: Повторете ја погоре опишаната операција, прво трепкаат Т3 и Т2, потоа трепка Т2, а краткиот звучен сигнал го означува успешното деактивирање.
