MANUAL DE UTILIZARE UV42FH LG

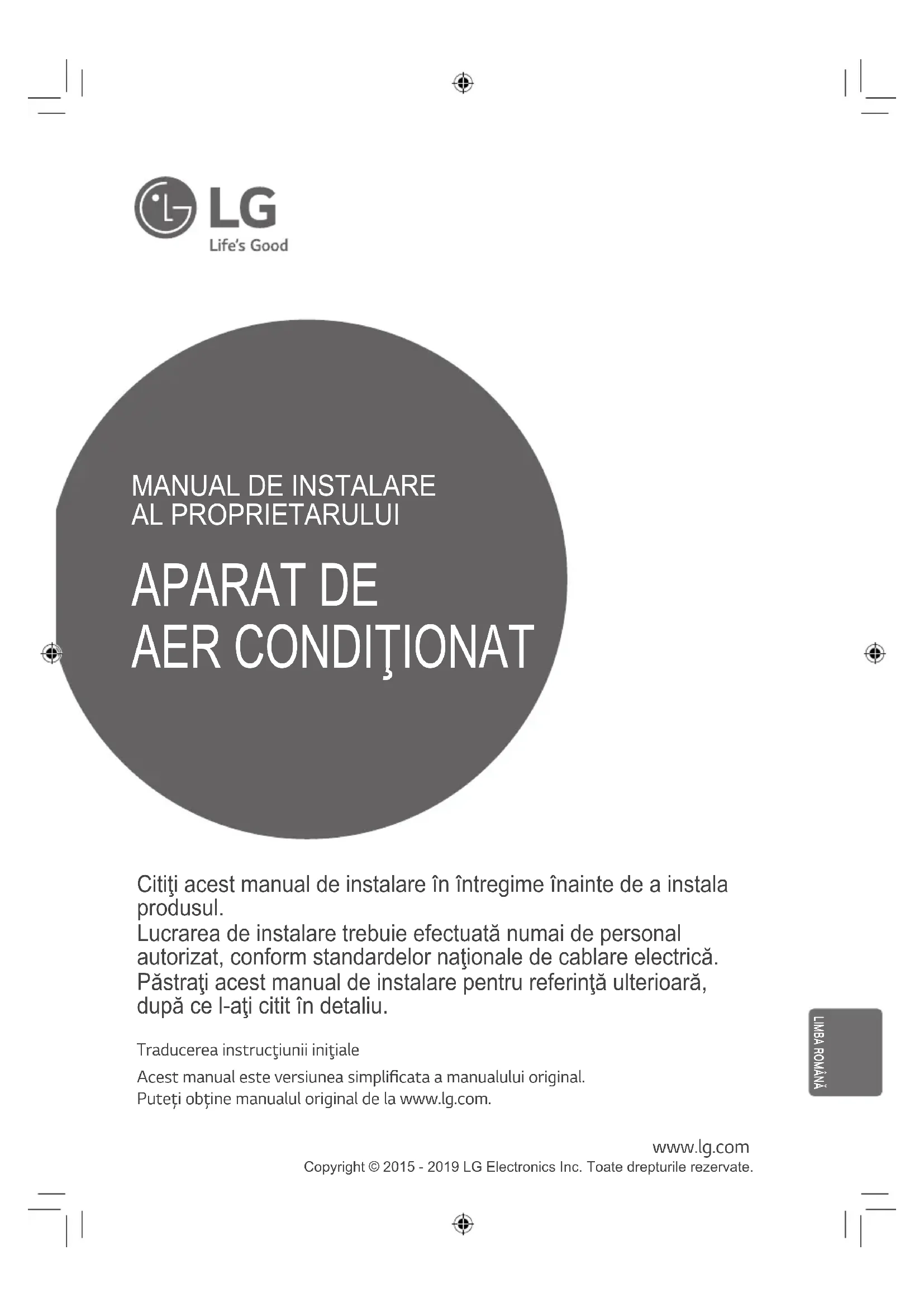

AL PROPRIETARULUI Traducerea instrucţiunii iniţiale Acest manual este versiunea simplificata a manualului original. Puteți obține manualul original de la www.lg.com. APARAT DE

Citiţi acest manual de instalare în întregime înainte de a instala produsul. Lucrarea de instalare trebuie efectuată numai de personal autorizat, conform standardelor naţionale de cablare electrică. Păstraţi acest manual de instalare pentru referinţă ulterioară, după ce l-aţi citit în detaliu. Copyright © 2015 - 2019 LG Electronics Inc. Toate drepturile rezervate.

S : Montat pe perete / ARTCOOL Oglindă J : Montat pe perete A : ARTCOOL T : Kaseta sufitowa B, M, L : Ukryty kanał sufitowy V : Sufitowy podwieszany i podłogowy Q : Consolă P : Montat pe podea Typ jednostki zewnętrznej M : Jednostki wewnętrzne tylko do systemów złożonych U : Jednostki wewnętrzne tylko do Single CAC C : Wspólna jednostka wewnętrzna do systemów złożonych i pojedynczych CAC Presiunea sonoră A emisă de acest produs este sub 70 dB. ** Nivelul sonor poate varia în funcţie de locaţie. Cifrele menţionate exprimă nivelul emisiilor și nu reprezintă nivele precise de lucru. În timp ce există o corelaţie între nivelul de emisie și cel de expunere, aceasta nu poate fi folosit cu precizie pentru a determina dacă sunt necesare precauţii suplimentare. Factorii care influenţează nivelul real de expunere al forţei de lucru includ caracteristicile camerei de lucru și alte surse de zgomot, de ex. numărul echipamentelor și alte procese adiacente precum și durata de timp în care un operator este expus la zgomot. De asemenea, nivelul de expunere permis poate varia în funcţie de ţară. Această informaţie va ajuta, totuși, utilizatorul echipamentului să realizeze o evaluare mai corectă a pericolelor și riscurilor. Emisii sonore transmise prin aerINSTRUCŢIUNI DE SIGURANŢĂ

• Instalarea sau reparațiile efectuate de persoane necalificate pot constitui pericole atât pentru dumneavoastrã cât și pentru ceilalți.

• Activitatea de instalare trebuie să fie efectuată în conformitate cu Codul naţional cu privire la instalaţiile electrice, numai de către personalul calificat şi autorizat.

• Informațiile conținute în acest manual sunt destinate utilizãrii de cãtre un tehnician calificat, familiarizat cu procedurile de siguranțã și echipat cu unelte și instrumente de testare adecvate.

• Necitirea cu atenție și nerespectarea tuturor instrucțiunilor din acest manual pot determina defectarea echipamentelor, pagube materiale, vãtãmare corporalã și/sau deces.

• Conductele conectate la un aparat nu trebuie să conțină surse de aprindere. (pentru R32)

• Acest echipament va fi furnizat cu un cablu de alimentare care respectă reglementările naționale.

• Trebuie verificată respectarea regulamentelor naționale de gaz.

AVERTISMENT Acesta indică faptul că nerespectarea instrucţiunilor poate provoca vătămarea gravă sau decesul. ATENŢIE Acesta indică faptul că nerespectarea instrucţiunilor poate provoca vătămarea ușoară sau deteriorarea produsului. Acest simbol este afișat pentru a indica problemele și operaţiunile care pot provoca riscuri. Citiţi cu atenţie partea care conţine acest simbol și urmaţi instrucţiunile pentru a evita riscul.

Următoarele simboluri sunt afișate pe unitățile de interior și de exterior. Următoarele îndrumări de siguranţă au scopul de a preveni riscurile neprevăzute sau daunele provenite din operarea nesigură sau incorectă a produsului. Îndrumările sunt separate în „AVERTISMENT” şi „ATENŢIE”, după cum se descrie mai jos. Citiți cu atenție măsurile de precauție în acest manual înainte de utilizarea unității. Acest aparat este umplut cu agent frigorific inflamabil (pentru R32). Acest simbol indică faptul că trebuie să citiți cu atenție Manualul de utilizare. Acest simbol indică faptul că acest echipament trebuie să fie utilizat de către o persoană de serviciu, care a consultat Manualul de utilizare4

• Orice persoană care este implicată cu lucrul sau deconectarea într-un circuit de agent frigorific trebuie să dețină un certificat valabil curent de la o autoritate de evaluare acreditat industrial, care autorizează competența lor să se ocupe de agenții frigorifici în condiții de siguranță, în conformitate cu o industrie recunoscută de caietul de sarcini de evaluare. (pentru R32)

Deservirea se va efectua numai recomandat de producătorul echipamentului. Întreținere și reparația care necesită asistență din partea altor categorii de personal calificat se va efectua sub supravegherea persoanei competente în utilizarea agenților frigorifici inflamabili. (pentru R32) Instalarea

• Nu utilizaţi un întrerupător de circuit defect sau subevaluat. Folosiţi tabloul electric şi siguranţele corespunzătoare.

• Există riscul de incendiu sau electrocutare Pentru lucrările electrice, contactaţi dealerul, vânzătorul, un electrician calificat sau un Centru de service autorizat. Nu încercaţi să demontaţi sau să reparaţi singuri produsul. Există riscul de incendiu sau electrocutare.

• Totdeauna asiguraţi împământarea produsului conform diagramei de cablare. Nu conectaţi împământarea la conducte de gaz sau de apă ori la firele de împământare a unei linii telefonice. Există riscul de incendiu sau electrocutare

• Instalaţi panoul şi capacul casetei de control în siguranţă. Există riscul de incendiu sau electrocutare din cauza prafului, apei, etc.

• Folosiţi dispozitive de întrerupere sau siguranţe corespunzătoare. Există riscul de incendiu sau electrocutare

• Nu modificaţi şi nu prelungiţi cablul de alimentare. Dacă cablul sau cordonul de alimentare prezintă zgârieturi sau dezizolare ori deteriorare, atunci trebuie înlocuit. Există riscul de incendiu sau electrocutare

• Pentru instalare, dezinstalare sau reinstalare, contactaţi întotdeauna comerciantul sau un centru autorizat de service. Există riscul de incendiu sau electrocutare, explozie sau rănire.

• Nu instalaţi produsul pe un stativ de instalare defect. Asiguraţi-vă că zona de instalare nu se deteriorează odată cu trecerea timpului. Acest lucru ar putea cauza căderea echipamentului.

• Niciodată nu instalaţi unitatea exterioară pe o bază mobilă ori într-un spaţiu de unde poate să cadă. Dacă unitatea exterioară cade, poate cauza pagube materiale, rănirea ori chiar moartea persoanei.

• La unitatea exterioară, condensatorul electric furnizează electricitate de înaltă tensiune componentelor electrice. Asiguraţi-vă că s-a descărcat complet condensatorul înainte de a efectua orice activitate de reparaţii. Un condensator încărcat poate cauza electrocutarea.

• Când instalaţi aparatul, folosiţi kit-ul de instalare, furnizat cu produsul. În caz contrar, aparatul poate cădea şi produce leziuni grave.

• Conexiunile unităţii interioare/exterioare trebuie să fie bine asigurate, iar cablul aşezat astfel încât să nu fie smuls din terminalele de conectare. Conexunile necorespunzătoare ori slăbite pot provoca încălzire sau incendiu.

• Evacuaţi materialele de ambalare în siguranţă. Scoateţi şuruburi, cuie, baterii, lucruri avariate după instalare şi aruncaţi ambalajele din plastic. Copiii s-ar putea juca cu acestea, ceea ce poate cauza rănirea lor.INSTRUCŢIUNI DE SIGURANŢĂ

• Verificaţi tipul de agent frigorific utilizat. Citiţi eticheta de pe produs. Folosirea unui agent de răcire necorespunzător poate împiedica funcţionarea normală a aparatului.

• Aparatul va trebui să fie depozitat într-o cameră fără surse de aprindere ca să funcționeze în mod continuu. (de exemplu: flacără deschisă, un aparat de gaz care funcționează sau un încălzitor electric)

• Păstrați toate orificiile de ventilare necesare libere de orice obstrucții.

Aparatul va trebui să fie depozitat într-o zonă bine ventilată în cazul în care dimensiunea camerei corespunde suprafeței camerei așa cum este specificat pentru funcționare. (pentru R32)

• Pentru instalarea produsului, contactați întotdeauna centrul de service sau o agenție de instalare profesională. În caz contrar, acesta poate provoca incendii, șocuri electrice, explozii sau vătămări.

• Conexiunile mecanice trebuie să fie accesibile, în scopul întreținerii.

• Aparatul trebuie să fie deconectat de la sursa de alimentare în timpul funcționării și la înlocuirea pieselor.

• Aparatul trebuie instalat în conformitate cu reglementările naționale privind cablarea. Operare

• Când produsul s-a udat (inundat sau introdus în apă), contactaţi un centru autorizat de service în vederea reparării, înainte de a-l folosi din nou. Există riscul de incendiu sau electrocutare

• Asiguraţi-vă că folosiţi numai piesele de schimb recomandate. Sub nicio formă nu incercaţi să modificaţi echipamentul. Folosirea pieselor inadecvate poate cauza electrocutare, generarea de căldură excesivă sau incendiu.

• Nu atingeţi, utilizaţi sau reparaţi aparatul cu mâinile umede. Ţineţi ștecărul cu mâna când îl scoateţi din priză Există risc de electrocutare sau incendiu.

• Nu amplasaţi surse de încălzire sau aparate electrocasnice cu încălzire lângă cablul de alimentare. Există risc de incendiu sau electrocutare.

• Nu permiteţi pătrunderea apei în componentele electrice. Instalaţi aparatul la distanţă de surse de apă. Există riscul de incendii, defectarea produsului sau electrocutare.

• Nu depozitaţi şi nu utilizaţi gaze sau substanţe inflamabile în apropierea produsului. Există risc de incendiu.

• Nu folosiţi aparatul într-un spaţiu îngust timp îndelungat. Asiguraţi ventilarea. S-ar putea produce o lipsă de oxigen care v-ar afecta sănătatea.

• Nu deschideţi grila frontală în timpul funcţionării. (Nu atingeți filtrul electrostatic, dacă unitatea este furnizată cu unul). Există riscul de rănire, electrocutare sau deteriorarea produsului.

• Dacă se aud sunete ciudate sau dacă iese fum din produs. Opriţi imediat întrerupătorul sau deconectaţi cablul sursei de alimentare. Există risc de electrocutare sau incendiu.

• Aerisiți camera unde se află produsul regulat când folosiți unitatea împreună cu un cuptor, sau alt element de încălzire. Poate să apară lipsa de oxigen care vă poate afecta sănătatea.

• Nu atingeți conducta de agent frigorific și conducta de apă sau alte părți interne în timp ce aparatul funcționează sau imediat după operare. Acest lucru poate determina arsuri sau degerături.INSTRUCŢIUNI DE SIGURANŢĂ

• Nu vă urcaţi pe unitatea interioară/exterioară şi nu puneţi nimic pe acestea. Echipamentul poate cădea, provocând vătămări corporale.

• Când aparatul urmează să nu fie folosit timp îndelungat, scoateţi cablul de alimentare din priză şi opriţi tabloul electric. Există risc de deteriorare sau defectare a produsului ori de utilizare neautorizată.

• Luaţi măsuri ca nimeni şi în special copii să nu poată călca ori să nu cadă pe unitatea exterioară. Există pericolul unor leziuni sau de avariere a produsului.

• Asiguraţi-vă ca, în timpul utilizării, cablul de alimentare nu este scos din priză sau deteriorat. Există riscul de incendiu sau electrocutare

• Nu puneţi nimic pe cablul de alimentare. Există riscul de incendiu sau electrocutare

• Când au loc scurgeri de gaz inflamabil, opriţi gazul şi deschideţi fereastra de ventilare înainte de a reporni produsul. Nu utilizaţi telefonul şi nu porniţi sau opriţi comutatoarele. Există riscul de explozie sau incendiu.

• Asigurați-vă că aerisiți suficient camera când aparatul de aer condiționat este folosit simultan cu un aparat de încălzit cum ar fi un radiator. În caz contrar există riscul de incendiu, rănire gravă sau deteriorarea produsului.

• Curățați periodic (mai des decât o dată/an) praful sau particulele de sare blocate în schimbătorul de căldură, folosind apă.

• Nu folosiți alte mijloace pentru a accelera procesul de decongelare sau pentru a curăța, decât cele recomandate de producător.

• Nu perforați sau ardeți sistemul de ciclu cu agent frigorific.

• Rețineți faptul că agenții frigorifici pot să nu conțină miros

• Atunci când piesele de legătură mecanice sunt refolosite în interior, sigilările trebuie reînnoite. (pentru R32)

• Atunci când nodurile evazate sunt refolosite în interior, partea nodurilor va fi re-fabricată. (pentru R32) ATENŢIE Instalarea

• Produsul trebuie ridicat şi transportat de către cel puţin două persoane. Evitaţi vătămarea corporală.

• Nu instalaţi produsul dacă acesta va fi expus direct la vântul mării (stropire cu sare). Acest lucru poate provoca coroziunea produsului.

• Instalaţi furtunul de evacuare pentru a asigura ca apa condensată să fie evacuată corespunzător. Un racord neadecvat poate produce scurgeri de apă.

• Menţineţi nivelul chiar şi când instalaţi produsul. Pentru a evita vibraţiile sau zgomotul.

• Nu instalaţi produsul în locuri unde zgomotul sau aerul cald provenit de la unitatea exterioară ar putea produce avarii sau deranja vecinii. Aceasta poate cauza o problemă pentru vecinii dvs. şi v-ar provoca dispute cu aceştia.

• Totdeauna verificaţi să nu existe scurgeri de gaz (refrigerent) după instalarea sau repararea produsului. Nivelurile scăzute ale refrigerantului pot cauza defectarea produsului.

• Încaltaminte adecvată (PPE) echipamentelor de protecție personală atunci când instalați, întrețineți sau deserviți produsul.

• Aparatul va trebui să fie depozitat astfel încât să se prevină deteriorarea mecanică care poate să apară.

• Conductele pentru agentul frigorific trebuie să fie protejate sau sigilate pentru evitarea daunelor.

• Conectori flexibili ai agentului frigorific (cum ar fi linii de legătură între unitatea interioară și exterioară) care pot fi deplasați în timpul operațiunilor normale trebuie să fie protejați împotriva deteriorării mecanice.

• Instalarea conductei de lucru va trebui să fie menținută la un nivel minim.

• Lucrările la conducte trebuie protejate de daune fizice.

• O conexiune lipită, sudată sau mecanică trebuie realizată înainte de deschiderea supapelor care permit fluxul de agent frigorific între piesele sistemului de răcire.

• Păstrați nivelul paralel la instalarea produsului. În caz contrar, poate cauza vibrații sau scurgere de apă. Poate cauza rănire sau accident.

• În cazul în care produsele de aer condiționat LG Electronics NU sunt instalate, reparate sau modificate de către un profesionist autorizat de catre LG Electronics, garanția este anulată. Toate costurile asociate cu reparațiile devin apoi responsabilitatea completă a proprietarului.

• Mijloacele de deconectare trebuie să fie încorporate în sistemul fix de cablaj, conform regulilor de cablaj.

• Nu introduceți furtunul de scurgere în conducta de scurgere sau din sol. Puteți avea parte de mirosuri neplăcute, iar schimbătorul de căldură sau conducta se pot coroda. Operare

• Nu utilizaţi produsul în scopuri speciale, precum pentru conservarea alimentelor, lucrărilor artistice etc. Este un aparat de aer condiţionat de consum, nu un sistem de refrigerare de precizie. Există pericolul de avariere sau deteriorare.

• Nu blocaţi admisia sau evacuarea debitului de aer. Acest lucru poate provoca defectarea produsului.

• Folosiţi o lavetă moale pentru curăţare. Nu folosiți detergenți puternici, solvenți sau apă etc. Există riscul de incendiu, electrocutare sau deteriorarea elementelor din plastic ale produsului.

• Nu atingeţi piesele metalice ale produsului când scoateţi filtrul de aer. Există risc de vătămare corporală.

• Nu vă urcaţi pe produs şi nici nu puneţi ceva pe acesta. Există risc de vătămare corporală şi de defectare a produsului.

• După curăţare, introduceţi în mod corespunzător filtrul. Curăţaţi filtrul a două săptămâni sau mai des, dacă este necesar. Un filtru murdar reduce eficienţa aparatului.

• În timpul funcţionării, nu introduceţi mâinile sau alte obiecte în orificiul de admisie sau în orificiul de evacuare. Componentele ascuţite, în mişcare, v-ar putea răni.

• Fiţi atenţi când despachetaţi şi instalaţi produsul. Marginile ascuţite pot provoca rănire.

• Dacă există scurgeri de gaz refrigerent în timpul reparaţiilor, nu atingeţi. Poate cauza degerături (rănire).8

• Nu înclinaţi unitatea când o îndepărtaţi sau dezinstalaţi. Apa condensată din interior se poate scurge.

• Nu folosiţi aer sau gaz, altul decât refrigerentul specificat pentru acest sistem. Dacă aerul pătrunde în sistemul de răcire, rezultă o presiune excesivă, care cauzează deteriorarea echipamentului sau leziuni.

• Dacă refrigerentul prezintă scurgeri în timpul instalării, aerisiţi imediat camera. În caz contrar, poate fi dăunător pentru sănătatea dvs.

• Dezasamblarea echipamentului, tratarea lichidului refrigerant sau a anumitor componente trebuie realizate în conformitate cu standardele locale şi naţionale.

• Înlocuiţi toate bateriile din telecomandă cu unele noi de acelaşi tip. Nu amestecaţi bateriile noi cu cele vechi sau tipuri diferite de baterii. Există riscul de incendiu sau de avariere a produsului.

• Nu reîncărcaţi sau dezasamblaţi bateriile. Nu aruncaţi bateriile în foc. Acestea se pot aprinde sau pot exploda.

• Dacă lichidul din baterii intră în contact cu pielea sau hainele, spălaţi bine cu apă curată. Nu utilizaţi telecomanda dacă bateriile s-au scurs. Substanţele chimice din baterii ar putea cauza arsuri sau alte pericole pentru sănătate.

• Dacă înghiţiţi lichid de la baterii, spălaţi-vă bine în interiorul gurii si consultaţi apoi medicul. În caz contrar există riscul de îmbolnăviri grave.

• Nu lăsaţi aparatul de aer condiţionat să funcţioneze o perioadă mare de timp când umiditatea este foarte ridicată, iar o uşă sau o fereastră este lăsată deschisă. Umezeala poate genera condens şi poate umezi sau deteriora mobila.

• Nu vă expuneţi pielea şi nu expuneţi copiii sau plantele la fluxul de aer rece ori fiebinte. Acest lucru vă poate afecta sănătatea.

• Nu beţi apa evacuată din produs. Nu este potabilă şi poate provoca probleme de sănătate grave.

• Folosiţi un scaun sau o scară solidă când curăţaţi, faceţi operaţiuni de întreţinere sau reparaţi produsul la înălţime. Fiţi atenţi şi evitaţi să vă loviţi.

• Mijloacele de deconectare trebuie să fie încorporate în sistemul fix de cablaj, conform regulilor de cablaj

• Acest produs nu este destinat utilizării lui de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse, sau fără experiență și cunoștințe decât în cazul în care sunt supravegheați sau instruiți asupra modului de utilizare a aparatului de către o persoană responsabilă cu siguranța lor. Copii mici trebuie supravegheaţi pentru a vă asigura că nu se joacă cu aparatul de aer condiţionat.

• Acest produs poate fi utilizate de copii cu vârsta de minim 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse, sau fără experiență și cunoștințe doar în cazul în care sunt supravegheați sau instruiți asupra modului de utilizare a aparatului în siguranță și înțeleg pericolele posibile. Copiii nu se vor juca cu aparatul. Curățarea și întreținerea nu se vor realiza de către copii nesupravegheați.9

• Dimensiunea potrivită "H" este necesară pentru a obţine o pantă de scurgere după cum este indicat în figură.

Caracteristica poate fi modificată în funcţie de tipul de model. Unitate: mmTavanTavan falsTavan fals 1 000 sau mai mult500 sau mai mult500 sau mai mult300 sau mai puţinCel puțin 1 800H sau mai puţinPodea10 sau mai mult Cadru

TU/TT 3 300 TQ/TR/TP/TP-B 3 600 TN/TM/TM-A 4 200 Mai mult de 200 Mai mult de 100 Mai mult de 2 300 Mai mult de 100 (Unitate: mm) H = 20 sau mai mult (unitate: mm)600 sau mai mult600 sau mai multFață Orificiu de inspecție 600 x 600Casetă comandăGurã de evacuare a aeruluiGură de admisie a aerului(unitate: mm)600 600 sau mai multsau mai mult sau mai mult600 600 sau mai multsau mai mult sau mai mult1 000 sau mai multFațăFațăFață Vedere de sus Vedere laterală Mai mult de 700 Mai mult de 700 Mai mult de 300 (Unitate: mm) - Lângă unitate nu trebuie să existe nicio sursă de căldură sau de aburi. - Nu trebuie sã existe niciun obstacol care sã împiedice circulația aerului. - Un loc în care circulaţia aerului în cameră va fi bună. - Un loc unde poate fi instalată uşor evacuarea. - Un loc unde trebuie luate în considerare zgomotele. - Nu instalaţi unitatea lângă cadrul uşii. - Asiguraţi spaţiile indicate de săgeţi faţă de perete, tavan sau alte obstacole. - Unitatea de interior trebuie sã pãstreze un spațiu suficient de întreținere. Acordaţi atenţie atunci când transportaţi produsul.

• Nu transportaţi produsul de unul singur, dacă acesta depăşeşte 20 kg.

• Benzile PP sunt utilizate pentru ambalarea unor produse. Nu le utilizaţi ca mijloc de transport deoarece sunt periculoase.

• Nu atingeţi nervurile schimbătorului de căldură cu mâinile goale. În caz contrar vă puteţi tăia la mâini.

• Rupeţi ambalajele din plastic şi aruncaţi-le, astfel încât copiii să nu se poată juca cu acestea. În caz contrar, ambalajele din plastic pot sufoca până la moarte.

• Atunci când transportaţi unitatea exterioară, asiguraţi-vă că o sprijiniţi în toate cele patru puncte. Transportul şi ridicarea unităţii sprijinite în trei puncte poate face ca aceasta să fie instabilă şi să cadă.

• Utilizaţi 2 curele cu o lungime de cel puţin 8 m.

• Puneţi mai multe cârpe sau plăci în locurile în care carcasa intră în contact cu dispozitivele de prindere, pentru a preveni deteriorarea.

• Agăţaţi unitatea, asigurându-vă că este ridicată în centrul de greutate. ATENŢIE !10

- Aparatul va trebui să fie instalat, exploatat și depozitat într-o cameră cu o suprafață mai mare decât suprafața minimă. - Utilizați graficul de tabel pentru a determina suprafața minimă. - m : Cantitatea totală de agent frigorific din sistem - Cantitatea totală de agent frigorific: încărcătura de agent frigorific din fabrică + cantitatea suplimentară de agent frigorific - Amin : zona minimă pentru instalare Suprafața minimă a podelei (pentru R32)

m (kg) Așezat pe podea Montat pe perete Montat pe tavan Așezat pe podeam (kg) Amin (m

Şurub de fixare a modelului de hârtie (4 bucăţi) Menţineţi lungimea bolţului de la consolă la 40 mm Placa tavanului Modelul de hârtie pentru instalare 70 mm Ajustaţi la aceeaşi înălţime Tavan Deschideţi placa tavanului de-a lungul marginii exterioare a modelului de hârtie Corpul echipamentului de aer condiţionat Placa tavanuluiPlaca tavanuluiPlaca tavanului Păstraţi o lungime de 20~22 mm între suprafaţa de jos a echipamentului de aer condiţionat şi suprafaţa tavanului Şaibă plată pentru M10 (accesoriu) Şaibă plată pentru M10 (accesoriu) Bolţ de agăţare (W3/8 sau M10) Piulitã (W3/8 sau M10) Piulitã (W3/8 sau M10) Șaibã arc (M10) Placa tavanului PLAFON 4 PLAFON 1

Caracteristica poate fi modificată în funcţie de tipul de model. - Selectaţi şi marcaţi poziţia pentru fixarea bolţurilor şi a orificiului pentru conducte. - Decideţi poziţia pentru fixarea bolţurilor uşor înclinate faţă de direcţia de evacuare, după ce luaţi în considerare direcţia tubului de drenaj. - Daţi gaura pentru bolţul de ancorare în perete. Şurub de fixare a modelului de hârtie (4 bucăţi) Modelul de hârtie pentru instalare Placa tavanului 150 mm Placa tavanului Tavan Deschideţi placa tavanului de-a lungul marginii exterioare a modelului de hârtie Corpul echipamentului de aer condiţionat Păstraţi o lungime de 15~18 mm între suprafaţa de jos a echipamentului de aer condiţionat şi suprafaţa tavanului Ajustaţi la aceeaşi înălţime Placa tavanului Menţineţi lungimea bolţului de la consolă la 40 mm

• Acest echipament de aer condiţionat utilizează o pompă de evacuare.

• Instalaţi unitatea orizontal, utilizând un boloboc.

• În cursul instalării, aveţi grijă să nu deterioraţi firele electrice. ATENŢIE !12

Orificiu scurgere (Unitate: mm) Piuliță M10 Șaibă M10 SP. Șaibă M10 X 4 X 4 (Achiziție localã)(Achiziție localã) X 4 Piuliță M10 Șaibă M10 SP. Șaibă M10 X 4 X 4 X 4

Clădire veche Clădire nouă

AncorăŞaibă platăŞaibă elasticăPiuliţăBolţuri de suspendare

• Achiziție localã ① Ancoră ② Şaibă plată - M10 ③ Şaibă elastică - M10 ④ Piuliţă - W3/8 sau M10 ⑤ Bolț de suspendare - W3/8 sau M10

Caracteristica poate fi modificată în funcţie de tipul de model. Poziţia bolţului pentru suspendare - Aplicaţi un racord antivivrant între echipament şi traseu, care va absorbi vibraţiile inutile. - Aplicaţi un accesoriu cu filtru la orificiul de ieşire a curentului de aeraj. Poziţia bolţului consolei - Introduceți ancora și șaiba în bolțurile de suspendare pentru blocarea acestora pe plafon. - Montaţi ferm bolţurile de suspendare pe ancoră. - Fixaţi plăcile de instalare de bolţurile de suspendare (ajustaţi nivelul) folosind piuliţe, şaibe şi şaibe elastice. Dimensiune Șasiu A B C D E F G H I J static scăzut L1 733 772 628 700 36 190 20 660 155 700 L2 933 972 628 700 36 190 20 860 155 900 L3 1133 1172 628 700 36 190 20 1060 155 1100 L4 733 772 338 460 36 190 20 660 148 700 L5 933 972 338 460 36 190 20 860 148 900 L6 1133 1172 338 460 36 190 20 1060 148 1100 static mediu M1 933.4 971.6 619.2 700 30 270 15.2 858 201.4 900 M2 1 283.4 1 321.6 619.2 689.6 30 270 15.2 1 208 201.4 1 250

Fixarea plãcii de montare Peretele pe care îl alegeți trebuie sã fie suficient de rezistent și solid pentru a preveni vibrațiile 1 Montați placa de instalare pe perete cu șuruburile de tip „A“. Dacã montați unitatea pe un perete de beton, utilizați bolțurile de ancorare. - Fixați placa de montare orizontal, aliniind linia centralã cu ajutorul unui metru orizontal. Montarea unitãtii interioare 1 Suspendați unitatea interioară pe porțiunea superioarã a plãcii de montare. (Prindeți cele douã cârlige din partea de sus din spatele unitãții interioare de muchia superioarã a plãcii de montare.) Încercați deplasarea la stânga sau la dreapta a cârligelor pentru a vã asigura cã sunt bine poziționate. 2 Deblocați suportul tubulaturii de pe carcasã și montați-l între carcasã și placa de montare pentru a separa partea inferioarã a unitãții interioare de perete. 2 Mãsurați peretele și marcați linia centralã.|De asemenea, este important sã acordați atenție locației de fixare a plãcii de montare.Ghidarea cablurilor cãtre prize se face în mod normal prin pereți. Strãpungerea peretelui pentru racordurile conductelor trebuie realizatã în siguranțã. Placã de montare Șurub de tip „A“ (Unitate: mm)194152Conducta din spate dreaptaConducta din spate stângaC Tip : 134C Tip : 98C TipC Tip : 418 C Tip : 418Amplasati un indicator de nivel pe agãtãtoarea ridicatãDescriere unitatePlacã de montare Ø 65 Ø 65 C Tip: 494 C Tip: 504Amplasati un indicator de nivel pe agãtãtoarea ridicatãCadrul Unității InterneDescriere unitate C Tip: 134Ruletă Cârligul ruleteiC Tip: 150(Unitate: mm)(Unitate: mm)Conducta din spate dreaptaConducta din spate stânga Ø 65 Ø 65

Caracteristica poate fi modificată în funcţie de tipul de model. SK / SJ șasiu SK / SJ șasiu SR șasiu SR șasiu14

Instrucțiuni generale

Toate materialele și componentele achiziționate local, lucrările de cablaj trebuie să fie conform normelor locale. Folosiți doar cabluri de cupru. - Urmați „DIAGRAMA DE CABLAJ” atașată de unitate pentru a cabla unitatea exterioară, unitățile interioare și telecomanda. - Lucrarea de cablaj trebuie realizată de un electrician autorizat. Conectarea cablurilor Conectaţi individual firele la terminalele de pe panoul de control, conform conexiunii unităţii exterioare. Asigurați-vã cã culorile cablurilor de la unitatea exterioarã și de la nr. respectiv de bornã sunt aceleași cu cele de la unitatea interioarã.

LUCRARE DE CABLAJ ELECTRIC

1(L) 2(N) 3 Conectat la unitatea exterioară sau B.D. unitate Cablu telecomandã Cablu de conectare între unitatea interioară şi cea exterioară Capac cutie control (la care se efectueazã Conectarea cablurilor electrice)

Cutie de comandă Capacul cutiei de comandă (La care se efectuează Conectarea cablurilor electrice) Panoul cu borne de control Cablu telecomandã Cablu de conectare între unitatea interioară şi cea exterioară

- Deschideţi capacul cutiei de control şi conectaţi cablul controlerului la distanţă cord şi firele de alimentare ale unităţii interioare. - Scoateţi capacul cutiei de control pentru conectare electrică între unitatea interioară şi cea exterioară. (Scoateţi şuruburile ①) - Folosiți clema de fixare pentru a fixa cablul. (1) Deschideți Décor (2) Deșurubați șurubul C / Box (3) Glisați capacul plăcii metalice (4) Conectați cablul de conectare (5) După conectarea completă a cablurilor, trebuie să asamblați capacul plăcii metalice cu șurub.

• Caracteristica poate fi schimbată în funcție de tipul de model. DecorCablu de conectarela alimentare1(L) 2(N) 3(C)LUCRARE DE CABLAJ ELECTRIC

Precauţii la aşezarea cablurilor de alimentare Utilizaţi terminale de presiune rotunde pentru conexiunile la blocul de terminale de alimentare. Dacă nu este disponibil niciunul, urmaţi instrucţiunile de mai jos. - Nu conectaţi cabluri de altă grosime la blocul de terminale de alimentare. (Jocul din cablajul electric poate provoca încălzire anormală.) - Când conectaţi cabluri de aceeaşi grosime, faceţi acest lucru ca în figura de mai jos. Cablu de alimentare Terminal de presiune rotund Conectati la ambele capete cabluri de aceeași grosime. Este interzisă conectarea a două cabluri pe aceeași parte. Este interzisă conectarea cablurilor de grosime diferită. - Pentru instalaţia electrică folosiţi conductorii electrici indicaţi şi conectaţi cu fermitate, apoi securizaţi pentru a preveni ca presiunea exterioară să exercite asupra blocului de borne. - Folosiţi o şurubelniţă adecvată pentru strângerea şuruburilor bornelor. O şurubelniţă cu cap mic va toci capul şi va face strângerea adecvată imposibilă. - Strângerea excesivă a şuruburilor bornelor poate duce la ruperea acestora.

• Cablul de conexiune conectat la unitatea interioară sau exterioară trebuie să fie conform următoarelor specificații (Izolare de cauciuc, tip H0 5RN-F aprobat de HAR sau SAA).

• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit cu un cablu sau un ansamblu special disponibil la unitatea autorizatã de service. ATENŢIE

20 mmGN/YLZONÃ NORMAL TRANSVERSALÃ Tensiunea nominală a aparatului A. Secțiunea transversală nominală mm

≤ 0.2 > 0.2 și ≤ 3 > 3 și ≤ 6 > 6 și ≤ 10 > 10 și ≤ 16 > 16 și ≤ 25 > 25 și ≤ 32 > 32 și ≤ 40 > 40 și ≤ 63 Cablu flexibil

NOTĂ Pentru cablurile de alimentare furnizate împreună cu aparatele cu mai multe faze, secțiunea transversală nominală a conductorilor este bazată pe secțiunea transversală maximă a conductorilor împărțită la faza conexiunii cablului de alimentare cu terminalele aparatului.16 ÎNTREŢINERELIMBA ROMÂNĂCurăţaţi produsul regulat pentru a menţinenivelul optim de performanţă și pentru a prevenidefecţiunile posibile. Sfaturi cu privire la funcţionare!

• Nu suprarăciţi camera.Nu este bine pentru sănătate, iar consumul deelectricitate este mare.• Trageţi jaluzelele şi perdelele.Nu lăsaţi lumina soarelui direct în camerăcând aparatul de aer condiţionat este înfuncţiune.• Păstraţi constantă temperatura camerei.Reglaţi direcţia fluxului de aer pe verticală şiorizontală, pentru a asigura temperaturauniformă în cameră.• Asiguraţi-vă că uşile şi ferestrele suntînchise etanş.Evitaţi pe cât posibil deschiderea uşilor şiferestrelor, pentru a păstra aerul rece în cameră.• Curăţaţi periodic filtrul de aer.Blocajele din filtrul de aer reduc debitul de aer şireduc nivelul de răcire şi efectul de dezumidificare.Curăţaţi-l cel puţin o dată la 2 săptămîni.• Aerisiţi camera ocazional.Deoarece ferestrele sunt păstrate închise, estenecesară aerisirea camerei din când în când. Când aparatul de aer condiţionat nu ..... Când aparatul de aer condiţionat urmează sănu fie folosit pentru mult timp. 1 Operaţi aparatul de aer condiţionat pe următoarele setări timp de 2-3 ore.• Tipul operării: Modul de operare Fan(ventilare) (Consultaţi ”Modul ventilare”)• Aceasta va usca mecanismele interioare. 2 Opriţi tabloul electric. 3 Scoateţi bateriile din telecomandă. Informaţii utile Filtrele de aer şi facturile de electricitate.Dacă filtrele se îmbâcsesc de praf, capacitateade răcire va scădea, iar 6 % din electricitateafolosită pentru operarea aparatului se va risipi. Când aparatul de aer condiţionat urmează să fie folosit din nou 1 Curăţaţi filtrul de aer şi instalaţi-l în unitatea interioară (Consultaţi pagina ”Întreţinere șiservice”) 2 Verificaţi ca fantele de admisie aer şi evacuare aer ale unităţii interioare/exterioaresă nu fie obturate. 3 Verificaţi ca firul de împământare să fie conectat în mod corect. Acesta poate ficonectat la partea laterală a unităţiiinterioare. ÎNTREŢINERE ATENŢIE

• Opriţi aparatul și scoateţi cablul dealimentare înainte de a realiza oriceactivitate de întreţinere; în caz contrar sepoate produce șocul electric.• Nu folosiţi niciodată apă mai caldă de40 °C când curăţaţi filtrele. Aceastapoate cauza deformări sau decolorareacomponentelor.• Nu folosiţi niciodată substanţe volatilecând curăţaţi filtrele. Acestea potdeteriora suprafaţa unităţii de aercondiţionat.Decuplaţi tabloul electric când aparatul deaer condiţionat urmează să nu fie folosit untimp îndelungat. Este posibil să se adunemurdărie, care poate provoca un incendiu. ATENŢIE !ÎNTREŢINERE

Diagnosticarea problemelor! Economisiţi timp şi bani! Verificaţi următoarele puncte înainte de a solicita reparaţii sau service... Dacă funcţionarea defectuoasă persistă, vă rugăm să contactaţi dealer-ul dvs. Chemaţi personalul de service imediat în următoarele situaţii

Apare orice situaţie anormală, precum miros de ars, zgomot mare, etc. Opriţi unitatea şi decuplaţi tabloul electric. Nu încercaţi niciodată să reparaţi dvs. înşivă aparatul sau să reporniţi sistemul în astfel de cazuri. 2 Cablul de alimentare de la reţea este prea cald sau avariat. 3 Sistemul de auto-diagnosticare a generat codul de eroare. 4 Apar scurgeri de apă de la unitatea interioară chiar dacă umiditatea este scăzută.

Orice comutator, întrerupător (de siguranţă, de împământare) sau siguranţă nu funcţionează corespunzător. Beneficiarul trebuie să efectueze verificarea de rutină & să cureţe aparatul pentru a evita ca acesta să nu funcţioneze la parametri normali. Situaţiile speciale trebuie gestionate numai de către personalul unui service. Carcasa Explicaţie Aparatul de aer condiţionat nu funcţionează

• Aţi făcut vreo greşeală la utilizarea temporizatorului?

• Siguranţa s-a ars sau tabloul electric a fost decuplat? Camera are un miros specific.

• Verificaţi dacă acesta nu este un miros de aer umed de la pereţi, covoare, mobilier sau hainele din cameră. Se pare că procesul de condensare provoacă scurgeri de la aparatul de aer condiţionat.

• Fenomenul de condensare are loc atunci când fluxul de aer din aparatul de aer condiţionat răceşte aerul cald din cameră. Aparatul de aer condiţionat nu funcţionează timp de aprox. 3 minute după repornire.

• Acest lucru se datorează dispozitivului de protecţie al mecanismului.

• Aşteptaţi aprox. 3 minute şi va începe să funcţioneze. Nu răceşte sau încălzeşte în mod eficient.

• Este murdar filtrul de aer? A se vedea instrucţiunile de curăţare a filtrului de aer.

• Este posibil ca în cameră să fi fost foarte cald când aparatul de aer condiţionat a fost pornit. Aşteptaţi ca să răcorească.

• A fost setată corect temperatura?

Sunt orificiile de admisie sau evacuare ale unităţii interioare obturate? Aparatul de aer condiţionat face zgomot.

• Dacă este un zgomot care seamănă cu apa curgând

Este sunetul produs de curgerea freonului în interiorul aparatului.

• Dacă zgomotul seamănă cu al aerului comprimat eliberat în atmosferă. - Este sunetul apei de dezumidificare, procesată în interiorul aparatului de aer condiţionat. Dacă se aude un zgomot ca producerea unei crăpături.

• Acest zgomot este generat de dilatarea/ contracţia grilei orificiului de admisie etc. datorită schimbărilor de temperatură. Afişajul telecomenzii este slab sau lipseşte.

• A fost tabloul electric decuplat?

• Sunt cumva bateriile introduse greşit din punct de vedere al polarităţii (+) și (-)? Codul de eroare apare după ce loveşte fulgerul

• Acestui produs i s-a aplicat circuit de protecţie la suprasarcină. Poate surveni o eroare, dar acesta este un comportament normal. După câteva minute va funcţiona normal.18
