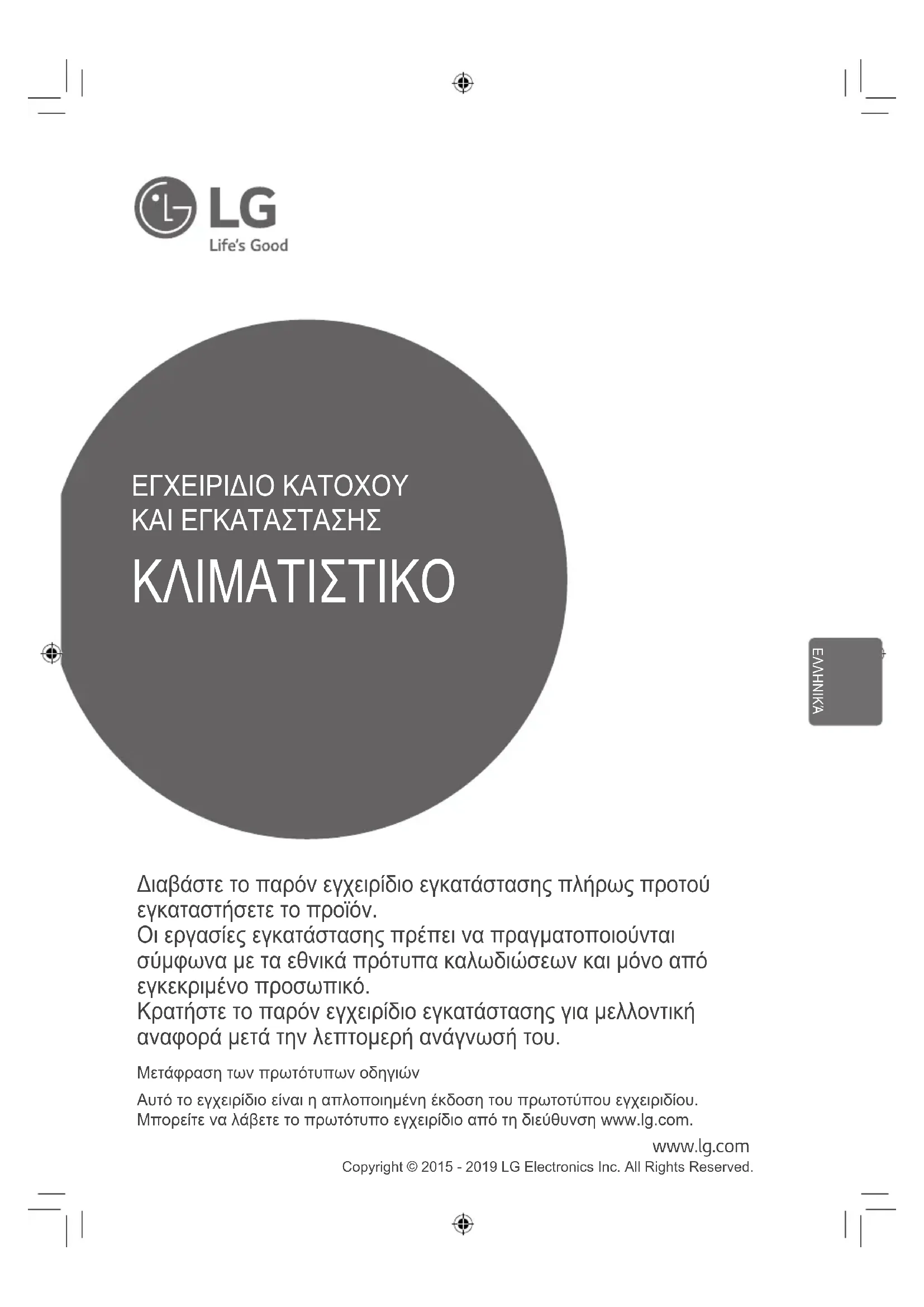

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ UV42FH LG

• Dieses Gerät ist an einem Überspannungsschutz angeschlossen. Diese Störung kann auftreten und ist normal. Nach einigen Minuten wird der Normalbetrieb wiederhergestellt.18 DEUTSCHwww.lg.com ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ Μετάφραση των πρωτότυπων οδηγιών Αυτό το εγχειρίδιο είναι η απλοποιημένη έκδοση του πρωτοτύπου εγχειριδίου. Μπορείτε να λάβετε το πρωτότυπο εγχειρίδιο από τη διεύθυνση www.lg.com. ΚΛΙΜΑΤΙΣΤΙΚΟ Διαβάστε το παρόν εγχειρίδιο εγκατάστασης πλήρως προτού εγκαταστήσετε το προϊόν. Οι εργασίες εγκατάστασης πρέπει να πραγματοποιούνται σύμφωνα με τα εθνικά πρότυπα καλωδιώσεων και μόνο από εγκεκριμένο προσωπικό. Κρατήστε το παρόν εγχειρίδιο εγκατάστασης για μελλοντική αναφορά μετά την λεπτομερή ανάγνωσή του. Copyright © 2015 - 2019 LG Electronics Inc. All Rights Reserved. ΕΛΛΗΝΙΚΆ2 ΟΝΟΜΑΣΙΑ ΜΟΝΤΕΛΟΥ

ΟΝΟΜΑΣΙΑ ΜΟΝΤΕΛΟΥ - Όνομα προϊόντος : Κλιματιστικό - Όνομα μοντέλου : - Πρόσθετες πληροφορίες : ο σειριακός αριθμός αναφέρεται στον γραμμωτό κώδικα στο προϊόν. - Μέγιστη επιτρεπόμενη πίεση επάνω πλευρά : 4.2 MPa / 4.32 MPa (Μπορεί να διαφέρει ανάλογα με το μοντέλο) κάτω πλευρά : 2.4 MPa - Ψυκτικό μέσο : R32 Πληροφορίες προϊόντος Σειριακός αριθμός Εσωτερική μονάδα / Εξωτερικές μονάδες Λεπτομερής τύπος προϊόντος μόνο για μοντέλα της σειράς M AQ : Επιτοίχιο Libero-R SQ : Επιτοίχιο Libero-E AH* : ARTCOOL AW* : Καθρέφτης ART COOL AH : Κασέτα οροφής AHL : Αγωγός Κεκαλυμμένος στην Οροφή (χαμηλός στατικός ηλεκτρισμός) Λεπτομερής τύπος προϊόντος για τα μοντέλα της σειράς U- / C- L : Χαμηλός στατικός ηλεκτρισμός H : High COP E : Econo F : Ελεύθερος συνδυασμός FH : Ελεύθερος συνδυασμός Υψηλού COP Ονομαστική απόδοση Π.χ.) κατηγορία 7 000 Btu/h → '07' κατηγορία 18 000 Btu/h → '18' Τύπος προϊόντος Τύπος συνδεόμενης εξωτερικής

S : Επιτοίχιο / καθρέφτης ARTCOOL J : Επιτοίχιο A : ARTCOOL T : Κασέτα οροφής B, M, L : Αγωγός Κεκαλυμμένος στην Οροφή V : Οροφής και δαπέδου Q : Κονσόλα P : Επιδαπέδιο M : Εσωτερικές μονάδες για πολλαπλά συστήματα U : Εσωτερικές μονάδες μόνο για μονά συστήματα CAC C : Κοινή εσωτερική μονάδα για πολλαπλά και μονά CAC N : Εσωτερική μονάδα U : Εξωτερική μονάδα Η Α-σταθμισμένη στάθμη ηχητικής πίεσης που εκπέμπεται από αυτό το προϊόν είναι κάτω από τα 70 dB. ** Το επίπεδο του θορύβου ενδέχεται να διαφέρει ανάλογα με τη θέση. Τα αναγραφόμενα ποσά είναι τα επίπεδα εκπομπών και δεν είναι απαραίτητα ασφαλή επίπεδα εργασίας. Ενώ υπάρχει συσχετισμός μεταξύ των επιπέδων εκπομπών και έκθεσης, αυτό δεν μπορεί να χρησιμοποιηθεί με αξιόπιστο τρόπο ώστε να καθοριστεί εάν απαιτούνται περαιτέρω προφυλάξεις. Οι παράγοντες που επηρεάζουν το πραγματικό επίπεδο έκθεσης του εργατικού δυναμικού περιλαμβάνουν τα χαρακτηριστικά του χώρου εργασίας και τις άλλες πηγές θορύβου, όπως λ.χ. την ποσότητα του εξοπλισμού και άλλων παρακείμενων διαδικασιών και τον χρόνο για τον οποίο εκτίθεται ο χειριστής στον

Επίσης, το επιτρεπόμενο επίπεδο έκθεσης ενδέχεται να διαφέρει από χώρα σε χώρα. Ωστόσο, αυτές οι πληροφορίες επιτρέπουν στον χρήστη του εξοπλισμού να κάνει καλύτερη εκτίμηση του κινδύνου. Εκπομπή αερόφερτου θορύβουΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Η εγκατάσταση ή οι επισκευές από μη καταρτισμένα άτομα μπορεί να έχουν ως αποτέλεσμα κινδύνους σε εσάς και σε άλλους.

• Οι εργασίες εγκατάστασης πρέπει να πραγματοποιηθούν σύμφωνα με τον Εθνικό Κώδικα Ηλεκτρισμού, και μόνο από το προσοντούχο και εξουσιοδοτημένο προσωπικό.

• Οι πληροφορίες που περιέχονται στο εγχειρίδιο προορίζονται για χρήση από καταρτισμένο τεχνικό συντήρησης ο οποίος είναι εξοικειωμένος με τις διαδικασίες ασφαλείας και ο οποίος έχει στη διάθεσή του τα κατάλληλα εργαλεία και όργανα ελέγχου.

• Εάν δεν διαβάσετε προσεκτικά και δεν τηρήσετε όλες τις οδηγίες που περιέχονται στο παρόν εγχειρίδιο μπορεί να συμβεί δυσλειτουργία του εξοπλισμού, ζημιά σε ιδιοκτησία, τραυματισμός σε άτομα ή / και θάνατος.

• Οι αγωγοί που συνδέονται στη συσκευή δεν θα πρέπει να περιέχουν κάποια πηγή ανάφλεξης. (για R32)

• Αυτός ο εξοπλισμός θα πρέπει να τροφοδοτείται με καλώδιο τροφοδοσίας συμμορφούμενο με τους εθνικούς κανονισμούς.

• Θα τηρηθεί συμμόρφωση με τους εθνικούς κανονισμούς αερίου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η ένδειξη αυτή υποδεικνύει ότι η μη τήρηση των οδηγιών μπορεί να προκαλέσει σοβαρό τραυματισμό ή θάνατο.

Η ένδειξη αυτή υποδεικνύει ότι η μη τήρηση των οδηγιών μπορεί να προκαλέσει μικροτραυματισμό ή ζημιά στο προϊόν. Το σύμβολο αυτό εμφανίζεται για να υποδείξει ζητήματα και λειτουργίες που μπορεί να προκαλέσουν κίνδυνο. Διαβάστε το τμήμα με αυτό το σύμβολο προσεκτικά και ακολουθήστε τις οδηγίες ούτως ώστε να αποτραπεί κίνδυνος.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Στις εσωτερικές και εξωτερικές μονάδες αναγράφονται τα παρακάτω σύμβολα. Οι παρακάτω οδηγίες ασφαλείας προορίζονται για να αποτραπούν απρόβλεπτοι κίνδυνοι ή βλάβη από μη ασφαλή ή λανθασμένη λειτουργία του προϊόντος. Οι οδηγίες χωρίζονται σε 'ΠΡΟΕΙΔΟΠΟΙΗΣΗ' και 'ΠΡΟΣΟΧΗ' όπως περιγράφεται παρακάτω. Διαβάστε προσεκτικά τις προφυλάξεις στο παρόν εγχειρίδιο πριν θέσετε σε λειτουργία τη μονάδα. Αυτή η συσκευή περιέχει εύφλεκτο ψυκτικό (για R32). Αυτό το σύμβολο υποδεικνύει ότι θα πρέπει να γίνει προσεκτική ανάγνωση του Εγχειριδίου Λειτουργίας. Αυτό το σύμβολο υποδεικνύει ότι ένα άτομο για σέρβις θα πρέπει να χειρίζεται αυτό τον εξοπλισμό με αναφορά στο Εγχειρίδιο Εγκατάστασης.4 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Οποιοδήποτε άτομο εμπλέκεται στην εργασία με κάποιο κύκλωμα ψυκτικού μέσου ή εισέρχεται μέσα σε αυτό, θα πρέπει να διαθέτει ένα πρόσφατο, έγκυρο πιστοποιητικό από μία βιομηχανικά διαπιστευμένη αρχή αξιολόγησης, η οποία να εξουσιοδοτεί την καταλληλότητά του να διαχειρίζεται με ασφάλεια τα ψυκτικά μέσα, σύμφωνα με κάποια αναγνωρισμένη από τη βιομηχανία προδιαγραφή αξιολόγησης. (για R32)

• Οι επισκευές θα πρέπει να πραγματοποιούνται σύμφωνα με τις συστάσεις του κατασκευαστή του εξοπλισμού. Η συντήρηση και η επισκευή που απαιτεί την βοήθεια και άλλου ικανού προσωπικού θα πρέπει να πραγματοποιείται υπό την επίβλεψη του ατόμου που είναι ειδικό στη χρήση εύφλεκτων ψυκτικών μέσων. (για R32) Εγκατάσταση

• Μην χρησιμοποιείτε ελαττωματικό ή ακατάλληλο ασφαλειοδιακόπτη. Χρησιμοποιείτε το κατάλληλα μετρημένο διακόπτη και αντίσταση.

• Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας. Για τις ηλεκτρικές εργασίες, επικοινωνήστε με τον αντιπρόσωπο, τον πωλητή, έναν εξειδικευμένο τεχνικό, ή με ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης. Μην αποσυναρμολογείτε ή επισκευάζετε το προϊόν μόνοι σας. Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

• Να γειώνετε πάντα το προϊόν σύμφωνα με το διάγραμμα καλωδίωσης. Μη συνδέετε το καλώδιο γείωσης σε σωλήνες νερού ή αερίου, αλεξικέραυνου ή σε γείωση τηλεφωνικού καλωδίου. Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

• Εγκαταστήστε ασφαλώς το πλαίσιο και το κάλυμμα του κουτιού ελέγχου. Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας λόγω της σκόνης, του νερού κτλ.

• Χρησιμοποιείστε τον σωστά διαβαθμισμένο διακόπτη ή ασφάλεια. Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

• Μην τροποποιείτε ή επεκτείνετε το καλώδιο τροφοδοσίας. Εάν ένα καλώδιο τροφοδοσίας ή ένα καλώδιο έχει γδαρσίματα ή εάν του έχει αφαιρεθεί το περίβλημα του ή εάν έχει φθαρεί τότε πρέπει να αντικατασταθεί. Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

• Για την εγκατάσταση, την αφαίρεση ή την επανεγκατάσταση, να επικοινωνείτε με τον αντιπρόσωπο ή με ένα Εξουσιοδοτημένο κέντρο εξυπηρέτησης. Υπάρχει κίνδυνος πυρκαγιάς, ηλεκτροπληξίας, έκρηξης ή τραυματισμού.

• Μην εγκαθιστάτε το προϊόν σε ελαττωματική βάση εγκατάστασης. Βεβαιωθείτε ότι η περιοχή εγκατάστασης δεν φθείρεται με τον καιρό. Μπορεί να πέσει το προϊόν.

• Ποτέ μην εγκαθιστάτε την εξωτερική μονάδα σε κινούμενη βάση ή σε θέση από όπου μπορεί να πέσει. Το πέσιμο της εξωτερικής μονάδας μπορεί να προκαλέσει ζημιά ή τραυματισμό ή ακόμη και το θάνατο ενός

• Στην εξωτερική μονάδα ο ανυψωτικός πυκνωτής παρέχει υψηλή ηλεκτρική τάση στα ηλεκτρικά εξαρτήματα. Βεβαιωθείτε ότι εκφορτώσατε τον πυκνωτή τελείως πριν να πραγματοποιήσετε την επισκευαστική εργασία. Ένας φορτισμένος πυκνωτής μπορεί να προκαλέσει ηλεκτροπληξία.

• Κατά την εγκατάσταση της μονάδας, χρησιμοποιήστε το κιτ εγκατάστασης που παρέχεται με το προϊόν. Διαφορετικά, η συσκευή μπορεί να πέσει και να προκαλέσει σοβαρό τραυματισμό.

• Οι εσωτερικές/εξωτερικές συνδέσεις καλωδίων πρέπει να στερεώνονται με ασφάλεια και το καλώδιο πρέπει να δρομολογείται σωστά έτσι ώστε να μην ασκείται δύναμη που να τραβάει το καλώδιο από τα τερματικά σύνδεσης. Οι λάθος ή οι χαλαρές συνδέσεις μπορεί να προκαλέσουν τη δημιουργία θερμότητας ή πυρκαγιάς.ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Απορρίψτε με ασφάλεια τα υλικά της συσκευασίας. Συμμαζέψτε βίδες, καρφιά, μπαταρίες, σπασμένα αντικείμενα κτλ. μετά την εγκατάσταση ή επισκευή και στη συνέχεια σκίστε και απορρίψτε τις πλαστικές σακούλες συσκευασίας. Μπορεί να παίξουν μαζί τους τα παιδιά και να τραυματιστούν.

• Βεβαιωθείτε ότι ελέγχετε το ψυκτικό που χρησιμοποιείτε. Παρακαλούμε διαβάστε την ετικέτα του προϊόντος. Η χρήση λάθους ψυκτικής ουσίας μπορεί να αποτρέψει την ομαλή λειτουργία της συσκευής.

• Η συσκευή θα πρέπει να αποθηκεύεται σε δωμάτιο με πηγές ανάφλεξης σε συνεχή λειτουργία (για παράδειγμα: γυμνές φλόγες, μια συσκευή αερίου σε λειτουργία ή έναν ηλεκτρικό θερμαντήρα σε λειτουργία).

• Διατηρείτε τυχόν απαιτούμενα ανοίγματα αερισμού χωρίς εμπόδια.

• Η συσκευή θα πρέπει να αποθηκεύεται σε μια καλά εξαεριζόμενη περιοχή, όπου το μέγεθος του δωματίου αντιστοιχεί στην καθορισμένη για λειτουργία περιοχή δωματίου. (για R32)

• Για εγκατάσταση του προϊόντος, πάντα να επικοινωνείτε με το κέντρο σέρβις ή μία επαγγελματική υπηρεσία εγκατάστασης. Διαφορετικά, ενδέχεται να προκληθεί πυρκαγιά, ηλεκτροπληξία ή τραυματισμός.

• Οι μηχανολογικές συνδέσεις θα πρέπει να είναι προσβάσιμες για λόγους συντήρησης.

• Κατά τις εργασίες συντήρησης ή αντικατάστασης εξαρτημάτων, η συσκευή θα πρέπει να αποσυνδέεται από την παροχή ρεύματος.

• Η συσκευή εγκαθίσταται σύμφωνα με τους εθνικούς κανονισμούς καλωδίωσης.

• Όταν το προϊόν διαποτίζεται (πλημμυρίζει ή βυθίζεται) από νερό, επικοινωνήστε με ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Εξυπηρέτησης για την επισκευή του πριν το χρησιμοποιήσετε ξανά. Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

• Βεβαιωθείτε ότι χρησιμοποιείτε μόνο τα εξαρτήματα που περιγράφονται στη λίστα εξαρτημάτων συντήρησης. Μην προσπαθήσετε ποτέ να τροποποιήσετε το εξάρτημα.Η χρήση ανάρμοστων εξαρτημάτων μπορεί να προκαλέσει ηλεκτροπληξία, υπερβολική αύξηση της θερμότητας ή πυρκαγιά.

• Μην αγγίζετε, λειτουργείτε ή επισκευάζετε το προϊόν με βρεγμένα χέρια. Τραβάτε το φις (όχι το καλώδιο) όταν αφαιρείτε το φις από την πρίζα τοίχου. Υπάρχει κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

• Μην τοποθετείτε κοντά στο καλώδιο τροφοδοσίας θερμάστρα ή άλλες συσκευές θέρμανσης. Υπάρχει κίνδυνος πυρκαγιάς και ηλεκτροπληξίας.

• Μην αφήνετε να τρέχει νερό μέσα στα ηλεκτρικά μέρη. Εγκαταστήστε τη συσκευή μακριά από πηγές νερού. Υπάρχει κίνδυνος πυρκαγιάς, βλάβης του προϊόντος ή ηλεκτροπληξίας.

• Μην αποθηκεύετε ή χρησιμοποιείτε ή ακόμη επιτρέπετε την τοποθέτηση εύφλεκτων αερίων ή καυσίμων κοντά στο προϊόν. Υπάρχει κίνδυνος πυρκαγιάς.

• Μην χρησιμοποιείτε το προϊόν σε ερμητικά κλειστό χώρο για μεγάλο χρονικό διάστημα. Αερίζετε τακτικά. Μπορεί να προκληθεί ανεπάρκεια οξυγόνου και επομένως να βλάψει την υγεία σας.

• Μην ανοίγετε τη μπροστινή γρίλια του προϊόντος κατά τη λειτουργία. (Μην αγγίζετε το ηλεκτροστατικό φίλτρο, εφόσον διαθέτει τέτοιο η μονάδα.) Υπάρχει κίνδυνος τραυματισμού, ηλεκτροπληξίας ή βλάβης του προϊόντος.

• Εάν εξέλθει από το προϊόν περίεργος ήχος, οσμή ή καπνός. Απενεργοποιήστε άμεσα τον διακόπτη ή αποσυνδέστε το καλώδιο τροφοδοσίας. Υπάρχει κίνδυνος ηλεκτροπληξίας ή πυρκαγιάς.

• Αερίζετε περιστασιακά το χώρο στον οποίο βρίσκεται το προϊόν όταν λειτουργεί μαζί με σόμπα, θερμαντικό σώμα, κ.λπ. Μπορεί να προκληθεί ανεπάρκεια οξυγόνου και επομένως να βλάψει την υγεία σας.ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Μην αγγίζετε καμιά από τις σωληνώσεις ψυκτικού κατά και μετά τη λειτουργία. Μπορεί να προκληθεί έγκαυμα ή κρυοπάγημα.

• Μην πατάτε επάνω στην εσωτερική/εξωτερική μονάδα και μην τοποθετείτε τίποτα επάνω σε αυτήν. Μπορεί να προκληθεί τραυματισμός λόγω της πτώσης της μονάδας ή της ανατροπής της.

• Όταν το προϊόν δεν πρόκειται να χρησιμοποιηθεί για πολύ καιρό, αποσυνδέστε το καλώδιο τροφοδοσίας ή απενεργοποιήστε τον διακόπτη. Υπάρχει κίνδυνος καταστροφής ή βλάβης του προϊόντος ή ακούσιας λειτουργίας.

• Προσέξτε να βεβαιωθείτε ότι κανένας, ιδιαίτερα τα παιδιά, δεν μπορεί να ανέβει ή να πέσει από την εξωτερική μονάδα. Αυτό θα μπορούσε να καταλήξει σε τραυματισμό και βλάβη του προϊόντος.

• Φροντίστε να βεβαιωθείτε ότι το καλώδιο τροφοδοσίας δεν μπορεί να τραβηχτεί προς τα έξω ή να καταστραφεί κατά τη λειτουργία. Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

• Μην τοποθετείτε oτιδηποτε επάνω στο καλώδιο τροφοδοσίας. Υπάρχει κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας.

• Σε περίπτωση διαρροής εύφλεκτου αερίου, κλείστε την παροχή αερίου και ανοίξτε ένα παράθυρο για εξαερισμό πριν να ενεργοποιήστε το προϊόν. Μην χρησιμοποιείτε το τηλέφωνο ή ανοίγετε ή κλείνετε διακόπτες. Υπάρχει κίνδυνος έκρηξης ή πυρκαγιάς.

• Βεβαιωθείτε ότι γίνεται επαρκής εξαερισμός του χώρου όταν αυτό το κλιματιστικό χρησιμοποιείται ταυτόχρονα με μια συσκευή θέρμανσης όπως έναν θερμαντήρα. Εάν δεν τηρηθεί αυτή η οδηγία, υπάρχει κίνδυνος πυρκαγιάς, σοβαρού τραυματισμού ή πρόκλησης ζημιάς στο προϊόν.

• Περιοδικό (περισσότερο από μία φορά ετησίως) καθάρισμα της σκόνης ή σωματιδίων αλάτων που κολλάν επάνω στον εναλλάκτη θερμότητα χρησιμοποιώντας νερό

• Να μη χρησιμοποιείτε μέσα για την επιτάχυνση της διαδικασίας απόψυξης ή για να καθαρίσετε, εκτός από αυτά που συστήνονται από τον κατασκευαστή.

• Να μην τρυπάτε ή καίτε το σύστημα του κύκλου του ψυκτικού μέσου.

• Έχετε υπόψη σας ότι τα ψυκτικά μέσα ενδέχεται να μην έχουν οσμή.

• Όταν οι μηχανικοί συνδετήρες επαναχρησιμοποιούνται σε εσωτερικούς χώρους, τα μέρη στεγάνωσης θα ανανεωθούν. (για R32)

• Όταν οι σύνδεσμοι με αναδίπλωση επαναχρησιμοποιηθούν σε εσωτερικό χώρο, το αναδιπλούμενο τμήμα θα πρέπει να κατασκευαστεί εκ νέου. (για R32)

• Δύο ή περισσότερα άτομα πρέπει να σηκώνουν και να μεταφέρουν το προϊόν. Αποφύγετε τον τραυματισμό.

• Μην εγκαθιστάτε το προϊόν σε μέρος όπου θα είναι άμεσα εκτεθειμένο σε θαλασσινό αέρα (αλατονέφωση). Θα μπορούσε να προκληθεί διάβρωση στο προϊόν.

• Εγκαταστήστε τον σωλήνα αποχέτευσης για να διασφαλίσετε ότι το συμπυκνωμένο νερό αποστραγγίζεται σωστά. Μια κακή σύνδεση θα μπορούσε να προκαλέσει διαρροή νερού.

• Διατηρήστε το προϊόν επίπεδο ακόμα και κατά την εγκατάστασή του. Για να αποφύγετε δονήσεις ή θόρυβο.

• Μην εγκαθιστάτε το προϊόν σε περιοχές όπου ο θόρυβος ή ο ζεστός αέρας από την εξωτερική μονάδα πιθανόν να προκαλέσουν ζημιά ή να ενοχλούν τους γείτονες. Μπορεί να προκληθεί πρόβλημα στους γείτονές σας και επομένως φιλονικία. !ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Ελέγχετε πάντα για διαρροή αέριου (ψυκτικού) μετά την εγκατάσταση ή επισκευή του προϊόντος. Τα χαμηλά επίπεδα ψυκτικού μπορεί να προκαλέσουν αστοχία του προϊόντος.

• Να φοράτε επαρκή εξοπλισμό ατομικής προστασίας (ΕΑΠ) κατά την εγκατάσταση, τη συντήρηση ή την επισκευή του προϊόντος.

• Η συσκευή θα πρέπει να αποθηκεύεται με τέτοιον τρόπο ώστε να αποφεύγεται οποιαδήποτε μηχανική βλάβη.

• Ο σωλήνας ψυκτικού θα προστατεύεται ή θα εσωκλείεται για να αποτραπεί ζημία.

• Οι εύκαμπτες συνδέσεις του ψυκτικού μέσου (όπως οι γραμμές σύνδεσης ανάμεσα στην εσωτερική και την εξωτερική μονάδα), οι οποίες ενδέχεται να μετατοπιστούν κατά τις κανονικές λειτουργίες, θα πρέπει να προστατεύονται από μηχανικές βλάβες.

• Θα πρέπει να γίνεται η ελάχιστη δυνατή εγκατάσταση σωληνώσεων.

• Οι σωληνώσεις θα πρέπει να προστατεύονται από φυσικές καταστροφές.

• Μία χάλκινη, συγκολλημένη ή μηχανική σύνδεση θα γίνει πριν ανοίξουν οι βαλβίδες ώστε να επιτρέπεται στο ψυκτικό να ρέει ανάμεσα στα τμήματα του συστήματος ψύξης.

• Κρατήστε το επίπεδο παράλληλα κατά την εγκατάσταση του προϊόντος. Διαφορετικά, μπορεί να προκληθεί δονήσεις ή διαρροή νερού. Μπορεί να προκληθεί τραυματισμός ή ατύχημα.

• Εάν γίνει εγκατάσταση, επισκευή ή τροποποίηση των προϊόντων κλιματισμού της LG Electronics από οποιονδήποτε μη αδειούχο επαγγελματία, η εγγύηση παύει να ισχύει. Στην περίπτωση αυτή, όλα τα σχετικά με την επισκευή έξοδα αποτελούν πλέον πλήρη ευθύνη του ιδιοκτήτη.

• Στη σταθερή καλωδίωση πρέπει να ενσωματώνονται στοιχεία διακοπής, σύμφωνα με τον κανονισμό καλωδίωσης.

• Μην εισάγετε έναν σωλήνα αποστράγγισης στην αποχέτευση ή ένα σωλήνα χώματος. Μπορεί να εμφανιστούν άσχημες μυρωδιές και να προκύψει διάβρωση στον εναλλάκτη θερμότητας ή τον σωλήνα.

• Μην χρησιμοποιείτε το προϊόν για ειδικούς λόγους, όπως την διατήρηση τροφίμων, έργων τέχνης κλπ. Πρόκειται για καταναλωτικό κλιματιστικό, και όχι για ψυκτικό σύστημα ακριβείας. Υπάρχει κίνδυνος βλάβης ή υλικών ζημιών.

• Μην μπλοκάρετε την είσοδο ή την έξοδο της ροής του αέρα. Θα μπορούσε να προκληθεί αστοχία του

• Χρησιμοποιήστε ένα μαλακό ύφασμα για τον καθαρισμό. Μη χρησιμοποιείτε σκληρά απορρυπαντικά, διαλυτικά ή νερό με πίεση κ.λπ. Υπάρχει κίνδυνος πυρκαγιάς, ηλεκτροπληξίας ή πρόκλησης ζημιάς στα πλαστικά εξαρτήματα του προϊόντος.

• Μην αγγίζετε τα μεταλλικά μέρη του προϊόντος όταν αφαιρείτε το φίλτρο αέρα. Υπάρχει κίνδυνος τραυματισμού.

• Μην πατάτε πάνω ή τοποθετείτε οτιδήποτε πάνω στο προϊόν. Υπάρχει κίνδυνος τραυματισμού και βλάβης του

• Εισάγετε πάντα το φίλτρο σταθερά μετά τον καθαρισμό. Καθαρίζετε το φίλτρο ανά δύο εβδομάδες ή συχνότερα αν χρειαστεί. Ένα βρώμικο φίλτρο μειώνει την απόδοση.

• Μην εισάγετε τα χέρια σας ή άλλα αντικείμενα στην είσοδο ή την έξοδο του αέρα ενώ το προϊόν είναι σε λειτουργία. Υπάρχουν κοφτερά και κινούμενα μέρη που θα μπορούσαν να σας τραυματίσουν.

• Να είστε προσεκτικοί όταν αποσυσκευάζετε και εγκαθιστάτε το προϊόν. Οι αιχμηρές άκρες θα μπορούσαν να προκαλέσουν τραυματισμό.8 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Εάν διαρρεύσει ψυκτικό κατά τη διάρκεια της επισκευής, μην αγγίξετε το διαρρέον ψυκτικό αέριο. Το ψυκτικό αέριο ενδέχεται να προκαλέσει κρυοπάγημα (ψυχρό έγκαυμα).

• Μην γέρνετε τη συσκευή κατά την αφαίρεση ή την απεγκατάσταση της. Το συμπυκνωμένο νερό εντός μπορεί

• Μην αναμειγνύετε με αέρα ή αέριο εκτός από το προδιαγραμμένο ψυκτικό που χρησιμοποιείται στο σύστημα. Εάν μπει αέρας στο ψυκτικό σύστημα, δημιουργείται υπερβολικά υψηλή πίεση, η οποία προκαλεί φθορά ή τραυματισμό.

• Εάν διαρρεύσει ψυκτικό αέριο κατά την εγκατάσταση, αερίστε αμέσως την περιοχή. Αλλιώς μπορεί να αποβεί βλαβερό για την υγεία σας.

• Η αποσυναρμολόγηση της συσκευής, καθώς και ο χειρισμός του ψυκτικού λαδιού και των τελικών εξαρτημάτων πρέπει να γίνονται σύμφωνα με τα τοπικά και εθνικά πρότυπα.

• Αντικαταστήστε τις παλιές μπαταρίες στο τηλεχειριστήριο με καινούριες του ίδιου τύπου. Μην αναμιγνύετε παλιές και καινούριες μπαταρίες ή διαφορετικούς τύπους μπαταριών. Υπάρχει κίνδυνος φωτιάς ή αστοχίας του

• Μην επαναφορτίζετε ή αποσυναρμολογείτε τις μπαταρίες. Μην απορρίπτετε μπαταρίες στη φωτιά. Μπορεί να αναφλεγούν ή να εκραγούν.

• Εάν πέσει πάνω στο δέρμα ή στα ρούχα σας υγρό μπαταριών, πλυθείτε καλά με καθαρό νερό. Μην χρησιμοποιείτε το τηλεχειριστήριο εφόσον οι μπαταρίες έχουν διαρροή. Τα χημικά των μπαταριών θα μπορούσαν να προκαλέσουν εγκαύματα ή άλλους κινδύνους για την υγεία.

• Σε περίπτωση κατάποσης του υγρού της μπαταρίας από διαρροή, ξεπλύνετε με άφθονο νερό το στόμα σας και συμβουλευτείτε έναν γιατρό. Εάν δεν το κάνετε υπάρχει κίνδυνος να προκληθούν σοβαρά προβλήματα υγείας.

• Μην αφήνετε το κλιματιστικό να λειτουργεί για μεγάλο χρονικό διάστημα όταν η υγρασία είναι αυξημένη και όταν έχετε αφήσει ανοιχτή μια πόρτα ή ένα παράθυρο. Ενδέχεται να υπάρξει συμπύκνωση υγρασίας και να βρέξει ή να καταστρέψει τα έπιπλα.

• Μην εκθέτετε το δέρμα σας ή τα παιδιά ή φυτά στο κρύο ή ζεστό ρεύμα αέρα. Αυτό μπορεί να βλάψει την υγεία

• Μην πίνετε το νερό που αποστραγγίζεται από το προϊόν. Δεν είναι υγιεινό και θα μπορούσε να σας προκαλέσει σοβαρά προβλήματα υγείας.

• Χρησιμοποιήστε ένα σταθερό σκαμνί, ή σκάλα κατά τον καθαρισμό, τη συντήρηση ή την επισκευή του προϊόντος σε ύψος. Να είστε προσεκτικοί και να αποφεύγετε τους τραυματισμούς.

• Στη σταθερή καλωδίωση πρέπει να ενσωματώνονται στοιχεία διακοπής, σύμφωνα με τον κανονισμό

• Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητήριες ή νοητικές ικανότητες ή έλλειψη εμπειρίας ή καθοδήγηση σχετικά με τη χρήση της συσκευής από άτομο που είναι υπεύθυνο για την ασφάλειά τους. Τα παιδιά πρέπει να επιτηρούνται ώστε να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες σωματικές, αισθητήριες ή νοητικές ικανότητες ή έλλειψη εμπειρίας ή γνώσης εφόσον γίνεται επίβλεψη ή καθοδήγηση σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους εμπλεκόμενους κινδύνους. Τα παιδιά δεν θα πρέπει να παίζουν με τη συσκευή. O καθαρισμός και η συντήρηση από το χρήστη δεν θα πρέπει να γίνονται από παιδιά δίχως επίβλεψη.9 ΘΕΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

• Η κατάλληλη διάσταση "H" είναι απαραίτητη για την κλίση της αποχέτευσης, όπως φαίνεται και στο σχήμα.

• Αυτό το χαρακτηριστικό μπορεί να αλλάξει ανάλογα με τον τύπο του μοντέλου. [Μονάδα : mm]ΟροφήΨευδοροφήΨευδοροφή 1 000 ή περισσότερο500 ή περισσότερο500 ή περισσότερο300 ή λιγότεροΤουλάχιστον 1 800H ή λιγότεροΔάπεδο10 ή περισσότερο Πλαίσιο H TU/TT 3 300 TQ/TR/TP/TP-B

Περισσότερο από 200 Περισσότερο από 100 Περισσότερο από 2 300 Περισσότερο από 100 (Μονάδα : mm) H = 20 ή περισσότερο (μονάδα: mm)600 ή περισσότερο600 ή περισσότεροΕμπρός Οπή επιθεώρησης (600 x 600)Κουτί ελέγχουΑεραγωγοί εξαγωγής αέραΘύρες εισόδου αέρα(μονάδα: mm)600 600 ή περισσότεροή περισσότερο ή περισσότερο600 600 ή περισσότεροή περισσότερο ή περισσότερο1 000 ή περισσότεροΕμπρόςΕμπρόςΕμπρός

(Μονάδα : mm) - Δεν πρέπει να υπάρχει πηγή θερμότητας ή ατμού κοντά στην

- Δεν πρέπει να υπάρχουν οποιαδήποτε εμπόδια που να εμποδίζουν την κυκλοφορία του αέρα. - Κάποια θέση όπου η κυκλοφορία του αέρα στον χώρο να είναι καλή. - Κάποια θέση όπου η αποχέτευση μπορεί να επιτευχθεί εύκολα. - Κάποια θέση όπου λαμβάνεται υπόψη η πρόληψη του θορύβου. - Μην εγκαθιστάτε την μονάδα κοντά σε πόρτα. - Βεβαιωθείτε ότι τηρούνται οι αποστάσεις από τον τοίχο, την οροφή ή άλλα εμπόδια, όπως επιδεικνύονται από τα βέλη. - Η εσωτερική μονάδα πρέπει να εξασφαλίζει χώρο για τη συντήρηση. Να είστε πολύ προσεκτικοί όταν μεταφέρετε το

• Μην αφήνετε μόνο ένα άτομο να μεταφέρει το προϊόν όταν αυτό ζυγίζει περισσότερο από 20 kg.

• Στη συσκευασία ορισμένων προϊόντων χρησιμοποιούνται ταινίες PP. Μην τα χρησιμοποιείτε ως μέσο μεταφοράς γιατί είναι επικίνδυνα.

• Μην αγγίζετε τα πτερύγια του εναλλάκτη θερμότητας με γυμνά χέρια. Διαφορετικά μπορεί να κοπείτε.

• Σκίστε την πλαστική σακούλα συσκευασίας και πετάξτε την, ώστε να μην γίνει παιχνίδι για παιδιά. Διαφορετικά η πλαστική σακούλα συσκευασίας μπορεί να προκαλέσει ασφυξία στα παιδιά μέχρι θανάτου.

• Όταν μεταφέρετε την εξωτερική μονάδα, φροντίστε να την συγκρατείτε από τέσσερα σημεία. Ημεταφορά και ανύψωση της εξωτερικής μονάδας από 3 σημεία ενδέχεται να προκαλέσει αστάθεια, με αποτέλεσμα την

• Χρησιμοποιήστε 2 ιμάντες μήκους τουλάχιστον 8m.

• Τοποθετήστε επιπλέον ύφασμα ή χαρτόνια στις θέσεις όπου η θήκη έρχεται σε επαφή με τον ιμάντα για να αποφευχθεί κάποια ζημιά.

• Σηκώστε τη μονάδα, αφού βεβαιωθείτε ότι την ανυψώνετε με βάση το κέντρο βαρύτητας της.

- Η συσκευή θα πρέπει να είναι εγκατεστημένη, να λειτουργεί και να αποθηκεύεται σε ένα δωμάτιο με περιοχή δαπέδου μεγαλύτερη από την ελάχιστη. - Χρησιμοποιήστε το γράφημα του πίνακα για να προσδιορίσετε την ελάχιστη περιοχή. - m : Συνολική ποσότητα ψυκτικού στο σύστημα - Συνολική ποσότητα ψυκτικού : φόρτωση εργαστηριακού ψυκτικού + πρόσθετη ποσότητα ψυκτικού - Amin : ελάχιστος χώρος για εγκατάσταση Ελάχιστη περιοχή δαπέδου (για R32)

m (kg) Τύπος δαπέδου Επιτοίχια τοποθέτηση Προσάρτηση στην οροφή Τύπος δαπέδουm (kg) Amin (m

ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΑλφάδιΟροφήΨευδοροφήΜονάδα: mmΜονάδα: mm875 (άνοιγμα οροφής)787(βίδα ανάρτησης)684 (βίδα ανάρτησης) 875 (άνοιγμα οροφής)840 Μέγεθοςμονάδας840 Μέγεθος μονάδας Πλαίσιο TQ/TR Πλαίσιο TP/TN/TM 585~660

Τοποθετήστε την βίδα στο χάρτινο μοντέλο (4 τεμάχια) Χάρτινο μοντέλο για την εγκατάσταση

Ανοίξτε την ψευδοροφή κατά μήκος του εξωτερικού περιγράμματος του χάρτινου μοντέλου Σώμα του Κλιματιστικού Διατηρήστε απόσταση 15~18 mm μεταξύ της επάνω επιφάνειας του κλιματιστικού και της επιφάνειας

Διατηρήστε το μήκος της βίδας από τον βραχίονα στα 40 mm

Τοποθετήστε την βίδα στο χάρτινο μοντέλο (4 τεμάχια) Χάρτινο μοντέλο για την εγκατάσταση 70 mm Ρύθμιση στο ίδιο ύψος

Ανοίξτε την ψευδοροφή κατά μήκος του εξωτερικού περιγράμματος του χάρτινου μοντέλου Σώμα του Κλιματιστικού Διατηρήστε απόσταση 20~22 mm μεταξύ της επάνω επιφάνειας του κλιματιστικού και της επιφάνειας της

Διατηρήστε το μήκος της βίδας από τον βραχίονα στα 40 mm Επίπεδη ροδέλα για M10 (προαιρετική) Επίπεδη ροδέλα για M10 (προαιρετική) Βίδα ανάρτησης (W3/8 ή M10) Παξιμάδι (W3/8 ή Μ10)

(W3/8 ή M10) 4-ΚΑΤΕΥΘΥΝΣΕΩΝ 1-ΚΑΤΕΥΘΥΝΣΕΩΝ

• Αυτό το χαρακτηριστικό μπορεί να αλλάξει ανάλογα με τον τύπο του μοντέλου. - Επιλέξτε και σημειώστε την θέση για τις βίδες στερέωσης και την οπή της σωλήνωσης. - Σημειώστε την θέση των βιδών ανάρτησης με ελαφριά κλίση προς την πλευρά της αποχέτευσης αφού αποφασίσετε την κατεύθυνση της αποχέτευσης. - Διανοίξτε την οπή για την βίδα αγκύρωσης στον τοίχο.

• Το κλιματιστικό χρησιμοποιεί αντλία αποχέτευσης.

• Εγκαταστήστε την μονάδα οριζόντια με την χρήση

• Κατά την διάρκεια της εγκατάστασης, να λαμβάνεται προσοχή ώστε να μην πάθουν ζημιά τα ηλεκτρικά καλώδια.

!12 ΕΓΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

Τρύπα αποχέτευσης (Μονάδα : mm) Παξιμάδι M10 Ροδέλα M10 SP.Ροδέλα M10 X 4 X 4 (Τοπικήπαροχή)(Τοπικήπαροχή) X 4 Παξιμάδι M10 Ροδέλα M10 SP.Ροδέλα M10 X 4 X 4 X 4

Παλαιό κτίριο Νέο κτίριο

ΑγκύρωσηΡοδέλα πλακέταςΕλατηριωτήροδέλαΠαξιμάδιΒίδες ανάρτησης

② Ροδέλα πλακέτας - M10 ③ Ελατηριωτή ροδέλα - M10 ④ Παξιμάδι - W3/8 ή M10 ⑤ Βίδα ανάρτησης - W3/8 ή M10

• Αυτό το χαρακτηριστικό μπορεί να αλλάξει ανάλογα με τον τύπο του μοντέλου. θεση βιδας αναρτησης - Εφαρμόστε μουσαμά ανάμεσα στη μονάδα και τον αγωγό, για να απορροφήσει τους περιττούς κραδασμούς. - Εφαρμόστε ένα Εξάρτημα φίλτρου στην τρύπα επιστροφής αέρα. Θεση βιδας κονσολας - Εισάγετε την αγκύρωση και τη ροδέλα στις βίδες ανάρτησης για να τα κλειδώσετε στην οροφή. - Συνδέστε καλά τις βίδες ανάρτησης στην αγκύρωση. - Ασφαλίστε τις πλακέτες εγκατάστασης στις βίδες ανάρτησης (προσαρμόστε το επίπεδο) χρησιμοποιώντας παξιμάδια, ροδέλες και ροδέλες ασφάλισης.

Στερέωση πλάκας εγκατάστασης Ο τοίχος πρέπει να είναι αρκετά δυνατός και συμπαγής ώστε να αποφεύγονται οι δονήσεις 1 Τοποθετήστε την πλάκα εγκατάστασης στον τοίχο με τις βίδες τύπου «Α». Εάν η τοποθέτηση της μονάδας γίνεται σε τσιμεντένιο τοίχο, χρησιμοποιήστε βίδες αγκύρωσης. - Συναρμολογήστε την πλάκα εγκατάστασης οριζόντια ευθυγραμμίζοντας την κεντρική γραμμή με τη χρήση

Εγκατάσταση Εσωτερικής Μονάδας 1 Αναρτήστε την εσωτερική μονάδα στο επάνω τμήμα της πλάκας εγκατάστασης. (τοποθετήστε τα τρία άγκιστρα στο επάνω μέρος της εσωτερικής μονάδας στο επάνω άκρο της πλάκας εγκατάστασης) Βεβαιωθείτε ότι τα άγκιστρα είναι σωστά τοποθετημένα επάνω στην πλάκα εγκατάστασης μετακινώντας τα αριστερά και δεξιά. 2 Απασφαλίστε το στήριγμα σωλήνωσης από το σασί και τοποθετήστε το μεταξύ του σασί και της πλάκας εγκατάστασης προκειμένου να διαχωριστεί η κάτω πλευρά της εσωτερικής μονάδας από τον τοίχο. 2 Μετρήστε τον τοίχο και σημειώστε το κέντρο. Είναι επίσης σημαντικό να επιδείξετε προσοχή στη θέση τοποθέτησης της πλάκας εγκατάστασης. Η όδευση της καλωδίωσης προς τους ρευματοδότες πραγματοποιείται συνήθως μέσω των τοίχων. Η διάνοιξη της οπής μέσα από τον τοίχο για τις συνδέσεις σωληνώσεων πρέπει να γίνει προσεκτικά. Πλάκα εγκατάστασης

(Μονάδα: mm)194152Δεξιά Οπίσθια ΣωλήνωσηΑριστερή Οπίσθια ΣωλήνωσηC τύπος : C τύπος : C τύποςC τύπος : 418 C τύπος : 418Τοποθετήστε ένα αλφάδι επάνω στο ανασηκωμένο έλασμαΠερίγραμμα ΜονάδαςΒάση τοποθέτησης Ø 65 Ø 65 C τύπος : 494 C τύπος : 504Τοποθετήστε ένα αλφάδι επάνω στο ανασηκωμένο έλασμαΠερίγραμμα ΜονάδαςΠλαίσιο εσωτερικής μονάδας C τύπος : 134Πλάκα εγκατάστασηςμεζούρα Μέτρησηκρεμάστρα ταινίαC τύπος : 150(Μονάδα: mm)(Μονάδα: mm)Δεξιά Οπίσθια ΣωλήνωσηΑριστερή Οπίσθια Σωλήνωση Ø 65 Ø 65

Πλάκα εγκατάστασης Στήριγμα σωλήνωσης

• Αυτό το χαρακτηριστικό μπορεί να αλλάξει ανάλογα με τον τύπο του μοντέλου. SK / SJ Πλαίσιο SK / SJ Πλαίσιο SR Πλαίσιο SR Πλαίσιο14 ΕΡΓΑΣΙΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΗΣ ΚΑΛΩΔΙΩΣΗΣ

Γενικές οδηγίες - Όλα τα εξαρτήματα και τα υλικά που δεν περιλαμβάνονται, καθώς και οι ηλεκτρολογικές εργασίες θα πρέπει να συμμορφώνονται με τους τοπικούς κώδικες. Χρησιμοποιείτε μόνο καλώδια χαλκού. - Ακολουθήστε το "ΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ" που είναι προσαρτημένο στο σώμα της μονάδας για να καλωδιώσετε την εξωτερική μονάδα, τις εσωτερικές μονάδες και το ασύρματο χειριστήριο. - Όλες οι εργασίες καλωδίωσης θα πρέπει να εκτελεστούν από έναν εξουσιοδοτημένο ηλεκτρολόγο Σύνδεση καλωδίωσης Συνδέστε τα καλώδια στα τερματικά του πίνακα ελέγχου μεμονωμένα και σύμφωνα με την σύνδεση στην εξωτερική

Βεβαιωθείτε ότι το χρώμα των καλωδίων της εξωτερικής μονάδας και ο αρ. ακροδέκτη είναι ίδια με αυτά της εσωτερικής μονάδας

ΕΡΓΑΣΙΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΗΣ ΚΑΛΩΔΙΩΣΗΣ 1(L) 2(N) 3 Συνδεδεμένο στην εξωτερική μονάδα ή τη μονάδα B.D.

τηλεχειριστηρίου Καλώδιο σύνδεσης μεταξύ εσωτερικής και εξωτερικής μονάδας Κάλυμμα κουτιού ελέγχου (Όπου τοποθετείται η Σύνδεση Ηλεκτρικής Καλωδίωσης)

Κουτί ελέγχου Κάλυμμα κουτιού ελέγχου (Όπου τοποθετείται το καλώδιο Ηλεκτρικής Σύνδεσης - Σύνδεσης Καλωδίωσης) Τερματικός πίνακας ελέγχου Καλώδιο τηλεχειριστηρίου Καλώδιο σύνδεσης μεταξύ εσωτερικής και εξωτερικής μονάδας

- Ανοίξτε το κάλυμμα του κουτιού ελέγχου και συνδέστε το καλώδιο του τηλεχειριστηρίου και τα καλώδια ρεύματος της εσωτερικής

- Αφαιρέστε το κάλυμμα του κουτιού ελέγχου της ηλεκτρικής σύνδεσης, ανάμεσα στην εσωτερική και εξωτερική μονάδα. (Αφαιρέστε τις βίδες ①) - Χρησιμοποιείστε τον σφιγκτήρα καλωδίων για να στερεώσετε το

(1) Ανοίξτε το Décor (2) Ξεβιδώστε τη βίδα του C / Box (3) Σύρετε το κάλυμμα της μεταλλικής πλάκας (4) Συνδέστε το καλώδιο σύνδεσης (5) Μετά την πλήρη σύνδεση των καλωδίων, πρέπει να συναρμολογήσετε το κάλυμμα μεταλλικής πλάκας με βίδα.

• Το χαρακτηριστικό μπορεί να αλλάξει ανάλογα με τον τύπο του μοντέλου. ΝτεκόρΚαλώδιο σύνδεσηςισχύος1(L) 2(N) 3(C)ΕΡΓΑΣΙΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΗΣ ΚΑΛΩΔΙΩΣΗΣ

Προφυλάξεις κατά την τοποθέτηση καλωδίωσης

Χρησιμοποιήστε ακροδέκτες κυκλικής πίεσης για συνδέσεις με τους ακροδέκτες ρεύματος. Όταν δεν υπάρχουν διαθέσιμα, ακολουθήστε τις παρακάτω

- Μην συνδέσετε καλωδίωση διαφορετικού πάχους στον

(Χαλαρότητα στην καλωδίωση ρεύματος ενδέχεται να προκαλέσει υπερθέρμανση.) - Όταν συνδέετε την καλωδίωση ιδίου πάχους, συμβουλευτείτε το παρακάτω σχεδιάγραμμα. Καλώδιο παροχής Ακροδέκτης κυκλικής πιέσεως Συνδέστε καλώδια του ίδιου πάχους και στις δύο πλευρές. Μην συνδέετε δύο σε μία

Μην συνδέετε καλώδια διαφορετικού πάχους. - Για την καλωδίωση, χρησιμοποιήστε το καθορισμένο καλώδιο τροφοδοσίας και συνδέστε το σταθερά και στη συνέχεια στερεώστε το για να αποτρέψετε την άσκηση εξωτερικής πίεσης στους ακροδέκτες. - Χρησιμοποιήστε ένα κατάλληλο κατσαβίδι για να σφίξετε τις βίδες των ακροδεκτών. Ένα κατσαβίδι με μικρή κεφαλή θα προκαλέσει φθορά στην κεφαλή της βίδας και θα είναι αδύνατο να βιδωθεί

- Αν σφίξετε υπερβολικά τις βίδες των ακροδεκτών ενδέχεται να

• Το καλώδιο σύνδεσης που είναι συνδεδεμένο στην εσωτερική και την εξωτερική μονάδα θα πρέπει να ακολουθούν τις παρακάτω προδιαγραφές (Μόνωση από καουτσούκ, τύπος H0 5RN-F εγκεκριμένος από HAR ή SAA).

• Εάν το καλώδιο τροφοδοσίας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί από ένα ειδικό καλώδιο ή διάταξη που διατίθεται από την αντιπροσωπεία /σέρβις του κατασκευαστή.

20 mmΠΡΑΣΙΝΟ/ΚΙΤΡΙΝΟΚΑΝΟΝΙΚΟΣ ΧΩΡΟΣ ΔΙΑΤΟΜΗΣ Ονομαστικό ρεύμα ηλεκτρικής συσκευής A. Ονομαστική διατομή mm

≤ 0.2 > 0.2 και ≤ 3 > 3 και ≤ 6 > 6 και ≤ 10 > 10 και ≤ 16 > 16 και ≤ 25 > 25 και ≤ 32 > 32 και ≤ 40 > 40 και ≤ 63 Καλώδιο τύπου Tinsel

ΣΗΜΕΙΩΣΗ Για τα καλώδια παροχής πολυφασικών ηλεκτρικών συσκευών, η ονομαστική διατομή των αγωγών βασίζεται στη μέγιστη διατομή των αγωγών ανά φάση στο σημείο σύνδεσης του καλωδίου παροχής στους ακροδέκτες της συσκευής.16 ΣΥΝΤΗΡΗΣΗΕΛΛΗΝΙΚΆΚαθαρίζετε τακτικά το προϊόν για ναδιατηρήσετε τη βέλτιστη απόδοση και νααποφύγετε τυχόν βλάβες. Υποδείξεις Λειτουργίας!

• Μην ψυχραίνετε υπερβολικά το δωμάτιο.Αυτό δεν είναι καλό για την υγεία καιγίνεται σπατάλη ηλεκτρικού ρεύματος. Διατηρείτε τις γρίλιες ή τις κουρτίνες κλειστές.Μην επιτρέπετε στην άμεση ηλιακήακτινοβολία να μπει μέσα στο χώρο όταντο κλιματιστικό είναι σε λειτουργία. Διατηρήστε ομοιόμορφη τη θερμοκρασία του χώρου.Προσαρμόστε την κατακόρυφη και οριζόντιακατεύθυνση της ροής του αέρα για ναεξασφαλίσετε σταθερή θερμοκρασία στο δωμάτιο.• Βεβαιωθείτε ότι οι πόρτες και ταπαράθυρα είναι καλά κλεισμένα.Αποφύγετε όσο το δυνατόν περισσότερο τοάνοιγμα πορτών και παραθύρων ώστεκρατήσετε τον κρύο αέρα μέσα στο δωμάτιο.• Καθαρίζετε τακτικά τα φίλτρα αέρα.Τα φραξίματα των φίλτρων αέρα μπορεί να μειώσουν τη ροήτου αέρα και να μειωθεί η απόδοση ψύξης και αφύγρανσης.Καθαρίζετε τουλάχιστον μία φορά ανά δύο εβδομάδες.• Αερίζετε περιστασιακά το δωμάτιο.Καθώς τα παράθυρά παραμένουν κλειστά,είναι καλό να τα ανοίγετε και να αερίζετετο δωμάτιο ανά διαστήματα. Όταν δεν λειτουργεί το κλιματιστικό.... Όταν δεν πρόκειται να χρησιμοποιήσετε τοκλιματιστικό για ένα μεγάλο χρονικό διάστημα. 1 Λειτουργήστε το κλιματιστικό με τις ακόλουθες ρυθμίσεις για 2 έως 3 ώρες. Τύπος λειτουργίας: Λειτουργίαανεμιστήρα (Βλ. σελ. "Λειτουργίαανεμιστήρα") Αυτό θα στεγνώσει τους εσωτερικούς μηχανισμούς. 2 Απενεργοποιήστε τον διακόπτη. 3 Αφαιρέστε τις μπαταρίες από το Τηλεχειριστήριο. Χρήσιμες πληροφορίες Τα φίλτρα αέρα και ο λογαριασμόςηλεκτρικού.Αν τα φίλτρα αέρα αποφραχτούν με σκόνη,η ικανότητα ψύξης θα μειωθεί, και θασπαταληθεί το 6 % του ηλεκτρικούρεύματος που χρησιμοποιείται για τηλειτουργία του κλιματιστικού. Όταν πρόκειται να χρησιμοποιήσετε πάλι το κλιματιστικό. 1 Καθαρίστε το φίλτρο αέρα και εγκαταστήστε την εσωτερική μονάδα.(Ανατρέξτε στην ενότητα "Συντήρηση καισέρβις") 2 Βεβαιωθείτε ότι η είσοδος και η έξοδος του αέρα της εσωτερικής/εξωτερικήςμονάδας δεν έχουν φραγεί. 3 Βεβαιωθείτε ότι το καλώδιο γείωσης έχει συνδεθεί σωστά. Ενδέχεται να έχεισυνδεθεί από την πλευρά της εσωτερικήςμονάδας.

• Απενεργοποιήστε την παροχή ισχύος καιαποσυνδέστε το καλώδιο τροφοδοσίαςπριν εκτελέσετε οποιαδήποτε εργασίασυντήρησης. Διαφορετικά, ενδέχεται ναπροκληθεί ηλεκτροπληξία.• Μη χρησιμοποιείτε ποτέ νερό μεθερμοκρασία υψηλότερη των 40 °C κατάτον καθαρισμό των φίλτρων. Μπορεί ναπροκληθεί παραμόρφωση ήαποχρωματισμός.• Μη χρησιμοποιείτε ποτέ πτητικές ουσίεςκατά τον καθαρισμό των φίλτρων.Μπορεί να καταστρέψουν την επιφάνειατου κλιματιστικού.Απενεργοποιήστε τον διακόπτη σεπερίπτωση που δεν πρόκειται ναχρησιμοποιήσετε το κλιματιστικό γιαμεγάλο χρονικό διάστημα. Είναι δυνατόνα συσσωρευτούν ακαθαρσίες και ναπροκληθεί πυρκαγιά.

Συμβουλές επίλυσης προβλημάτων! Εξοικονομήστε χρόνο και χρήμα! Ελέγξτε τα ακόλουθα σημεία πριν ζητήσετε επισκευή ή εξυπηρέτηση πελατών.... Αν η δυσλειτουργία εξακολουθήσει, παρακαλώ επικοινωνήστε με τον αντιπρόσωπο. Καλέστε αμέσως την τεχνική εξυπηρέτηση πελατών στις παρακάτω περιπτώσεις

Εάν συμβεί οτιδήποτε ασυνήθιστο όπως μυρωδιά καμένου, δυνατός θόρυβος κλπ. Σταματήστε τη μονάδα και απενεργοποιήστε τον διακόπτη. Μην προσπαθήσετε ποτέ σε τέτοιες περιπτώσεις να επισκευάσετε ή να κάνετε επανεκκίνηση του συστήματος. 2 Το κύριο καλώδιο τροφοδοσίας είναι πολύ ζεστό ή κατεστραμμένο. 3 Δημιουργείται κωδικός λάθους κατά την αυτό-διάγνωση. 4 Διαρρέει νερό από την εσωτερική μονάδα ακόμη και αν η υγρασία είναι χαμηλή.

Οποιοσδήποτε διακόπτης κυκλώματος (ασφαλείας, γείωσης) ή ασφάλεια δεν λειτουργεί κανονικά. Ο χρήστης πρέπει να κάνει έλεγχο ρουτίνας και καθαρισμό για να αποφύγει την μειωμένη απόδοση της μονάδας. Σε περίπτωση ειδικής περίπτωσης, η εργασία πρέπει να εκτελεστεί μόνο από τεχνικό.

Το κλιματιστικό δεν λειτουργεί.

Μήπως κάνατε κάποιο λάθος στη λειτουργία του χρονοδιακόπτη;

• Μήπως έχει καεί η ασφάλεια ή έχει ενεργοποιηθεί το διακόπτης κυκλώματος; Το δωμάτιο έχει μια παράξενη οσμή.

Βεβαιωθείτε ότι δεν πρόκειται για την μυρωδιά υγρασίας που εκκρίνεται από τους τοίχους, το χαλί, την επίπλωση ή τα ρούχα που βρίσκονται στο δωμάτιο. Φαίνεται ότι υπάρχει διαρροή συμπυκνωμένου υγρού από το κλιματιστικό.

• Η συμπύκνωση δημιουργείται όταν η ροή αέρα από τον κλιματιστικό ψυχραίνει το θερμό αέρα του δωματίου. Το κλιματιστικό δεν λειτουργεί για περίπου 3 λεπτά όταν γίνεται επανεκκίνηση.

Πρόκειται για την προστατευτική διάταξη του μηχανισμού.

• Περιμένετε περίπου τρία λεπτά και θα ξεκινήσει η λειτουργία. Η συσκευή δεν κρυώνει ή δεν ζεσταίνει αποτελεσματικά.

Μήπως είναι βρώμικο το φίλτρο; Συμβουλευτείτε τις οδηγίες καθαρισμού του φίλτρου.

Ενδέχεται το δωμάτιο να ήταν πολύ ζεστό όταν ενεργοποιήθηκε για πρώτη φορά το κλιματιστικό. Αφήστε να περάσει λίγος χρόνος μέχρι να κρυώσει.

• Μήπως δεν έχει ρυθμιστεί σωστά η θερμοκρασία;

Μήπως οι υποδοχές εισόδου και εξόδου αέρα της εσωτερικής μονάδας είναι μπλοκαρισμένες; Η λειτουργία του κλιματιστικού είναι

• Θόρυβος που ακούγεται σαν να κυλάει νερό. - Πρόκειται για τον ήχο του φρέον στο εσωτερικό της μονάδας του κλιματιστικού.

• Θόρυβος που ακούγεται σαν να ελευθερώνεται συμπιεσμένος αέρας στην ατμόσφαιρα.

Πρόκειται για τον ήχο του νερού αφύγρανσης που επεξεργάζεται στο εσωτερικό της μονάδας του κλιματιστικού. Ακούγεται ένα ήχος σπασίματος.

Ο ήχος αυτός παράγεται από την διαστολή/συστολή του μπροστινού πλαισίου κτλ, λόγω της αλλαγής θερμοκρασίας. Η οθόνη του τηλεχειριστηρίου είναι θαμπή, ή δεν δείχνει τίποτα.

• Έχει καεί ο ασφαλειοδιακόπτης;

• Έχουν εισαχθεί οι μπαταρίες στις αντίθετες (+) και (-) κατευθύνσεις; Παρουσιάζεται κωδικός σφάλματος μετά από

Ενεργοποίηση του κυκλώματος προστασίας από υπερβολικές τάσεις. Μπορεί να παρουσιαστεί σφάλμα, αλλά είναι φυσιολογικό. Μετά από μερικά λεπτά, το κλιματιστικό θα λειτουργήσει κανονικά.18
