MODE D'EMPLOI UV42FH LG

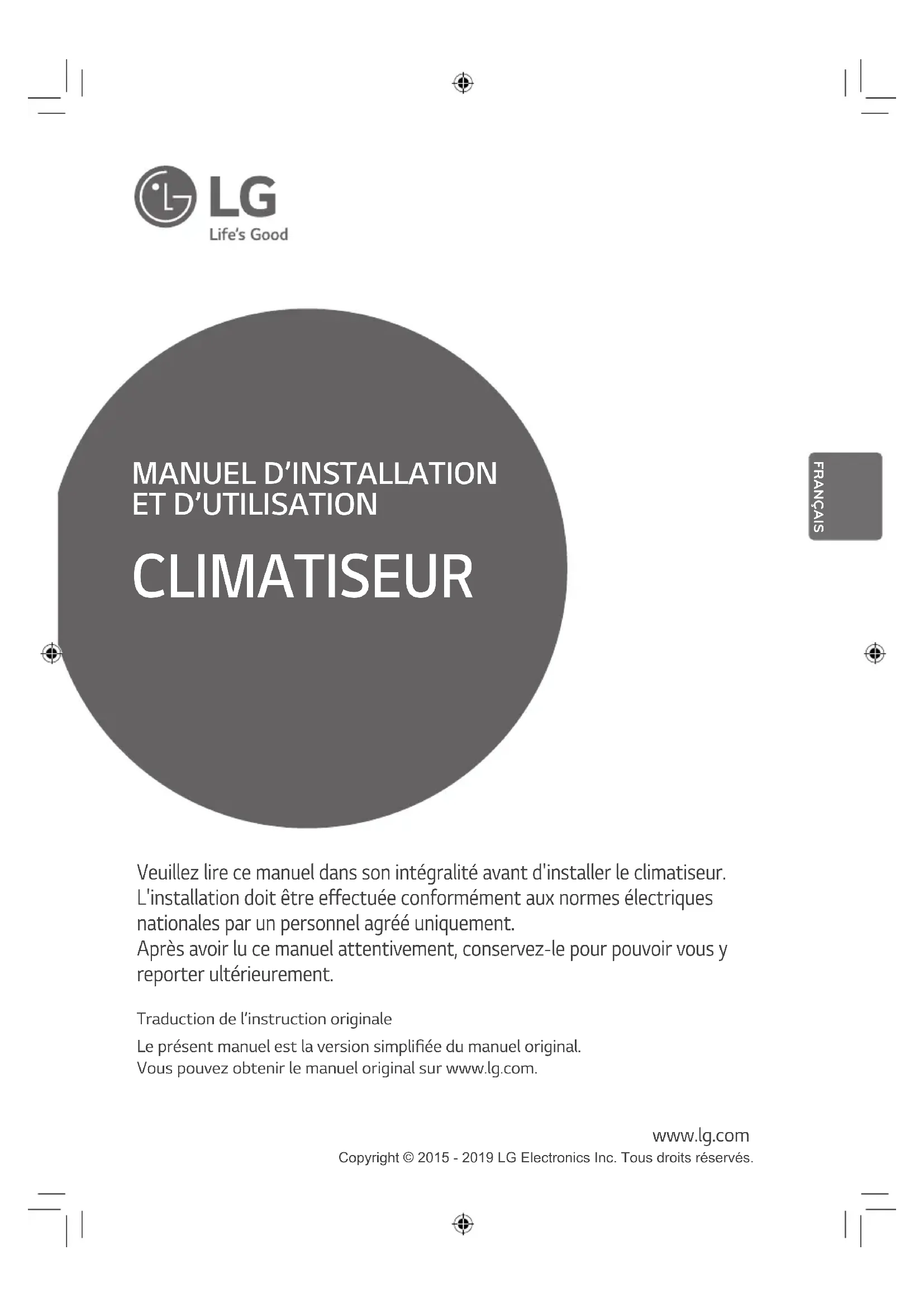

Traduction de l’instruction originale Le présent manuel est la version simplifiée du manuel original. Vous pouvez obtenir le manuel original sur www.lg.com. CLIMATISEUR www.lg.com Veuillez lire ce manuel dans son intégralité avant d'installer le climatiseur. L'installation doit être effectuée conformément aux normes électriques nationales par un personnel agréé uniquement. Après avoir lu ce manuel attentivement, conservez-le pour pouvoir vous y reporter ultérieurement. Copyright © 2015 - 2019 LG Electronics Inc. Tous droits réservés. FRANÇAIS2

- Nom du produit : Climatiseur - Nom du modèle : - Informations complémentaires : le numéro de série est indiqué près du code-barres sur le produit. - Pression autorisée maximale Côté haut : 4.2 MPa / 4.32 MPa (Il peut être différent par modèle) Côté bas : 2.4 MPa - Réfrigérant : R32 Informations sur le produit Numéro de série Unité intérieure/ Unités extérieures Type de produit détaillé pour les modèles de la série M uniquement AQ : Mural Libero-R SQ : Mural Libero-E AH* : ARTCOOL AW* : ART COOL Mirror AH : Cassette de plafond AHL : Gaine encastrée dans le plafond (Basse pression statique) Type de produit détaillé pour les modèles des séries U et C uniquement L : Basse pression statique H : coefficient de performances élevé E : économique F : Libre combinaison FH : Libre combinaison High COP Capacité nominale Ex. : 7 000 Btu/h Classe → "07", 18 000 Btu/h Classe → "18" Type de produit Type d'unité extérieure raccordable Nom du châssis

S : Mural/ARTCOOL Mirror J : Mural A : ARTCOOL T : Cassette de plafond B, M, L : Gaine encastrée dans le plafond V : suspension au plafond et sol Q : Console P : Pose au sol N : Unité intérieure U : Unité extérieure M : Unités intérieures uniquement pour les systèmes multiples U : Unités intérieures uniquement pour les Single CAC C : Unité intérieure commune pour les climatiseurs commerciaux uniques et multiples La pression acoustique pondérée A émise par cet appareil est inférieure à 70 dB. ** Le niveau sonore peut varier en fonction du site. Les chiffres indiqués correspondent à un niveau d'émission et ne désignent pas nécessairement des niveaux de travail en toute sécurité. Bien qu'il existe une corrélation entre les niveaux d'émission et d'exposition, il n'est pas possible de s'en servir de façon fiable pour déterminer si des précautions supplémentaires sont requises. Les facteurs ayant une influence sur le niveau réel d'exposition des travailleurs incluent les caractéristiques de la pièce de travail et les autres sources de bruit, c'est-à-dire le nombre d'équipements et d'autres processus adjacents, ainsi que la durée pendant laquelle un travailleur est exposé au bruit. De plus, le niveau d'exposition admis peut varier d'un pays à l'autre. Ces informations permettront néanmoins à l'utilisateur de mieux évaluer le danger et le risque. Émissions acoustiques dans l'airCONSIGNES DE SÉCURITÉ

• Toute installation ou réparation effectuée par des personnes non qualifiées peut présenter un danger pour vous-même et pour autrui.

• L'installation doit être effectuée conformément au code électrique national par un personnel agréé et qualifié uniquement.

• Les informations figurant dans ce manuel s'adressent à des techniciens qualifiés, familiarisés avec les procédures de sécurité et équipés des outils et instruments de test appropriés.

• Le non-respect des instructions de ce manuel peut entraîner un dysfonctionnement des équipements, des préjudices matériels, des blessures et/ou la mort.

• Les conduits raccordés à un appareil ne doivent pas contenir une source d'inflammation. (pour R32)

• Cet équipement doit être muni d'un conducteur d'alimentation conforme à la réglementation nationale.

• La conformité aux réglementations nationales de gaz doit être respectée.

AVERTISSEMENT Cela indique que tout manquement à suivre les instructions peut entraîner des blessures graves ou la mort. ATTENTION Cela indique que tout manquement à suivre les instructions peut entraîner des blessures légères ou endommager l'appareil. Ce symbole s'affiche pour indiquer des problèmes et des utilisations qui peuvent présenter des risques. Lire attentivement la partie qui comporte ce symbole et suivre les instructions afin d'éviter tout risque.

Les symboles suivants sont affichés sur les unités intérieure et extérieure. Les consignes de sécurité suivantes sont destinées à éviter les risques ou dommages imprévus issus d'une utilisation dangereuse ou incorrecte de l'appareil. Les consignes sont séparées en 'AVERTISSEMENT' et 'ATTENTION' comme décrit ci-dessous. Lisez soigneusement les précautions de ce manuel avant de faire fonctionner l’unité. Cet appareil est rempli de réfrigérant inflammable (pour R32). Ce symbole indique que le manuel d'utilisation doit être lu attentivement. Ce symbole indique qu'un personnel de service devrait manipuler cet équipement en se référant au Manuel d'installation4

• Toute personne impliquée dans un circuit de réfrigérant doit détenir un certificat actuel valide émis par une autorité d'évaluation accréditée par l'industrie, reconnaissant sa compétence à manipuler les réfrigérants en toute sécurité conformément à une spécification d'évaluation reconnue par l'industrie. (pour R32)

• Le service ne doit être effectué que comme recommandé par le fabricant de l'équipement. L'entretien et la réparation requérant l'assistance d'un autre personnel compétent doivent être effectués sous la supervision d'une personne compétente pour l'utilisation de réfrigérants inflammables. (pour R32) Installation

• N'utilisez pas un disjoncteur défectueux ou de capacité insuffisante. Utilisez un disjoncteur ou un fusible de puissance adéquate. À défaut, il existe un risque d'incendie ou de décharge électrique.

• Pour l'installation électrique, contactez votre revendeur, un électricien qualifié ou un centre de service après-vente agréé. N'essayez pas de démonter ou de réparer le climatiseur vous-même. À défaut, il existe un risque d'incendie ou de décharge électrique.

• Raccordez toujours le climatiseur à la terre conformément au schéma électrique. Ne raccordez pas la ligne de terre à un tuyau de gaz, une conduite d'eau, un paratonnerre ou une ligne de terre pour le téléphone. À défaut, il existe un risque d'incendie ou de décharge électrique.

• Installez fermement le panneau et le couvercle du boîtier de commande. Il existe un risque d'incendie ou de décharge électrique dû à la poussière, l'eau, etc.

• Utilisez un disjoncteur ou un fusible de puissance adéquate. À défaut, il existe un risque d'incendie ou de décharge électrique.

• N'étendez pas ou ne modifiez pas le cordon d'alimentation. Si le cordon d'alimentation présente des éraflures, n'a plus de gaine ou est abîmé, il convient de le remplacer. À défaut, il existe un risque d'incendie ou de décharge électrique.

• Pour l'installation, le démontage ou la réinstallation, contactez le revendeur ou un centre de service après- vente agréé. Il existe un risque d'incendie, de décharge électrique, d'explosion ou de blessure.

• N'installez pas le climatiseur sur un support défectueux. Assurez-vous que l'emplacement d'installation ne se détériore pas avec le temps. Le climatiseur risquerait de tomber.

• N'installez jamais l'unité extérieure sur une surface instable ou à un endroit duquel elle pourrait tomber. En cas de chute, l'unité extérieure pourrait provoquer des dégâts matériels ou des blessures allant jusqu'à entraîner la mort.

• Dans l'unité extérieure, le condensateur élévateur fournit un courant haute tension aux composants électriques. Vérifiez que le condensateur est complètement déchargé avant d'entamer des travaux de réparation. Un condensateur chargé peut provoquer une décharge électrique.

• Pour installer le climatiseur, utilisez le kit d'installation fourni avec. À défaut, le climatiseur risque de tomber et de provoquer de graves blessures.

• Les branchements électriques intérieurs et extérieurs doivent être sécurisés et le câble doit être disposé correctement, de sorte qu'il n'exerce aucune traction sur les bornes de raccordement. Des branchements incorrects ou défaits peuvent produire de la chaleur ou provoquer un incendie.

• Débarrassez-vous des emballages. Jetez les vis, clous, piles, éléments cassés, etc., après l'installation, puis déchirez et jetez les emballages plastiques. Les enfants pourraient jouer avec et se blesser.CONSIGNES DE SÉCURITÉ

• Prenez soin de vérifier le réfrigérant à utiliser. Veuillez lire l'étiquette apposée sur le climatiseur. L'utilisation d'un mauvais réfrigérant peut empêcher le fonctionnement normal du climatiseur.

• L’appareil doit être stocké dans une pièce qui ne contient pas de sources d’infl ammation en fonctionnement continu (par exemple: des fl ammes nues, un appareil à gaz en marche ou un radiateur électrique allumé).

• Garder les ouvertures de ventilation requises dégagées d'obstacles

• L'appareil doit être stocké dans un endroit bien ventilé où la taille de la pièce correspond à la surface requise spécifiée pour l'opération. (pour R32)

• Pour l'installation du produit, contacter toujours le centre de service ou une agence d'installation professionnelle. - Sinon, cela pourrait provoquer un incendie, un choc électrique, une explosion ou des blessures.

• Les connexions mécaniques doivent être accessibles aux fins de maintenance.

• L'appareil doit être déconnecté de sa source d'alimentation pendant l'entretien et lors du remplacement des pièces.

• L'appareil doit être installé conformément aux réglementations de câblage nationales. Utilisation

• Si le climatiseur est plongé dans l'eau (inondé ou submergé), contactez un centre de service après-vente agréé pour le faire réparer avant de le réutiliser. À défaut, il existe un risque d'incendie ou de décharge électrique.

• Assurez-vous d'utiliser uniquement les pièces répertoriées dans la liste des pièces de réparation. N'essayez jamais de modifier le climatiseur. L'utilisation de pièces inadéquates peut provoquer une décharge électrique, une production excessive de chaleur ou un incendie.

• Ne touchez pas, n'utilisez pas et ne réparez pas le climatiseur avec les mains humides. Pour débrancher le cordon d'alimentation, tirez sur sa fiche. Il existe un risque de décharge électrique ou d'incendie.

• Ne placez pas un chauffage ou autre appareil dégageant de la chaleur à proximité du cordon d'alimentation. Il existe un risque de décharge électrique ou d'incendie.

• Veillez à ce que de l'eau n'entre pas en contact avec les composants électriques. Installez le climatiseur à distance de sources d'eau. Il existe un risque d'incendie, de dysfonctionnement du climatiseur ou de décharge électrique.

• Ne stockez pas et n'utilisez pas de combustible ou de gaz inflammable à proximité du climatiseur. Il existe un risque d'incendie.

• N'utilisez pas le climatiseur dans un espace hermétiquement clos pendant une longue période. Aérez régulièrement. Un manque d'oxygène pourrait survenir et nuire à votre santé.

• N'ouvrez pas la grille frontale du climatiseur pendant le fonctionnement. (Ne touchez pas le filtre électrostatique si le climatiseur en est équipé.) Il existe un risque de blessure corporelle, de décharge électrique ou de dommage matériel.

• Si le climatiseur produit des sons étranges, une odeur inhabituelle ou de la fumée, Coupez immédiatement le disjoncteur ou débranchez le cordon d'alimentation. Il existe un risque de décharge électrique ou d'incendie.CONSIGNES DE SÉCURITÉ

• Aérez régulièrement la pièce où se trouve le climatiseur lorsque celui-ci est utilisé simultanément avec une gazinière, un appareil de chauffage, etc. Un manque d'oxygène pourrait survenir et nuire à votre santé.

• Évitez de toucher la tuyauterie de réfrigérant pendant et après l'utilisation. Cela pourrait provoquer une brûlure ou une engelure.

• Ne montez sur l’appareil ni n’y placez aucun objet. Autrement, vous risquez de vous blesser en tombant de l’appareil.

• Si le climatiseur n'est pas utilisé pendant une période prolongée, débranchez la fiche d'alimentation ou coupez le disjoncteur. Il existe un risque de dysfonctionnement, d'endommagement ou de mise en marche involontaire du climatiseur.

• Veillez à ce que personne (notamment les enfants) ne puisse trébucher ou tomber sur l'unité extérieure. Cela pourrait provoquer des blessures corporelles ou endommager le climatiseur.

• Veillez à ce qu'il soit impossible de retirer le cordon d'alimentation ou de l'endommager pendant le fonctionnement du climatiseur. À défaut, il existe un risque d'incendie ou de décharge électrique.

• Ne placez rien sur le cordon d'alimentation. À défaut, il existe un risque d'incendie ou de décharge électrique.

• En cas de fuite d'un gaz inflammable, fermez l'arrivée de gaz et ouvrez une fenêtre pour aérer la pièce avant de mettre en marche le climatiseur. N'utilisez pas le téléphone et ne touchez pas aux interrupteurs. Il existe un risque d'incendie ou d'explosion.

• Veillez à bien aérer la pièce où se trouve le climatiseur lorsque celui-ci est utilisé simultanément avec un appareil de chauffage, tel qu'un radiateur. À défaut, il existe un risque d'incendie, de blessure ou de défaillance de l'appareil.

• Nettoyage périodique (plus d'une fois par an) de la poussière ou des particules de sel collées sur l'échangeur de chaleur en utilisant de l'eau.

• Ne pas utiliser d’autres moyens que ceux recommandés par le fabricant pour accélérer le processus de dégivrage ou pour le nettoyage.

• Ne pas percer ou brûler la tuyauterie de réfrigération.

• Soyez conscient que les réfrigérants peuvent être inodores.

• Lorsque des connecteurs mécaniques sont réutilisés à l'intérieur, les pièces d'étanchéité doivent être renouvelées. (pour R32)

• Lorsque les joints évasés sont réutilisés à l'intérieur, la partie évasée doit être refaite. (pour R32) ATTENTION Installation

• Faites appel à au moins deux personnes pour soulever et transporter le climatiseur. Attention à ne pas vous blesser.

• N'installez pas le climatiseur à un endroit l'exposant directement au vent marin (vent salin). Cette situation peut en effet provoquer la corrosion du climatiseur.

• Installez le tuyau d'évacuation de sorte que l'eau condensée soit correctement évacuée. Un mauvais raccordement peut provoquer une fuite d'eau.

• Maintenez le climatiseur à niveau pendant son installation. Vous éviterez ainsi les vibrations ou le bruit.

• N'installez pas le climatiseur à un endroit où le bruit ou l'air chaud émanant de l'unité extérieure risque de constituer une nuisance pour le voisinage. Cela pourrait gêner vos voisins et engendrer des différends.

Vérifiez systématiquement l'absence de fuite de gaz (réfrigérant) après l'installation ou après une réparation du climatiseur. Si le niveau de réfrigérant est insuffisant, le climatiseur risque de tomber en panne.

• Portez un équipement de protection individuelle approprié (EPI) lors de l'installation, de l'entretien ou du fonctionnement du produit.

• L'appareil doit être stocké de manière à éviter tout dommage mécanique.

• Le tube réfrigérant doit être protégé ou fermé pour éviter tout dommage.

• Les connecteurs de réfrigérant flexibles (tels que les lignes de raccordement entre l'unité intérieure et extérieure) qui peuvent être déplacés pendant les opérations normales doivent être protégés des dommages mécaniques.

• L'installation des tuyauteries doit être réduite au minimum.

• Les tuyauteries doivent être protégées contre les dommages physiques

• Un raccord brasé, soudé ou mécanique doit être fait avant d'ouvrir les vannes pour permettre au réfrigérant de circuler entre les pièces du système de réfrigération.

• Maintenez le niveau parallèle dans l’installation du produit. Sinon, cela pourrait provoquer des vibrations ou des fuites d'eau. Cela pourrait causer des blessures ou un accident.

• Si une personne autre qu'un professionnel agréé installe, répare ou modifie les produits de climatisation LG Electronics, la garantie est annulée. Tous les frais de réparation sont alors à la charge du propriétaire.

• Les moyens de déconnexion doivent être incorporés dans le câblage fixe conformément aux dispositions de câblage.

• N'insérez pas de tuyau de vidange dans le drain ou le tuyau d'égout. De mauvaises odeurs peuvent se produire et entraîner la corrosion d'un échangeur thermique ou d'un tuyau. Utilisation

• N'utilisez pas le climatiseur à des fins particulières comme la conservation d'aliments, d'œuvres d'art, etc. Il s'agit d'un climatiseur grand public, et non d'un système de réfrigération de précision. Vous risqueriez d'endommager ou d'altérer ces biens.

• N'obstruez pas l'entrée ou la sortie du flux d'air. Cela pourrait entraîner une défaillance du climatiseur.

• Utilisez un chiffon doux pour le nettoyage. N'utilisez pas de détergents agressifs ni de solvants corrosifs et évitez les éclaboussures d'eau. Il existe un risque d'incendie, de décharge électrique ou de dommage des pièces en plastique du climatiseur.

• Ne touchez pas les parties métalliques du climatiseur pendant le retrait du filtre à air. Il existe un risque de blessure.

• Ne montez pas sur le climatiseur et ne posez rien dessus. Il existe un risque de blessure corporelle et de panne du climatiseur.

• Veillez toujours à insérer correctement le filtre après le nettoyage. Nettoyez le filtre toutes les deux semaines ou plus souvent si nécessaire. Un filtre sale réduit l'efficacité.

• N'introduisez pas les mains ou d'autres objets dans l'entrée ou la sortie d'air quand le climatiseur est en fonctionnement. Certaines pièces mobiles tranchantes pourraient provoquer des blessures.8

• Soyez prudent lorsque vous déballez et installez le climatiseur. Il comporte des bords saillants au contact desquels vous pourriez vous blesser.

• Si le gaz réfrigérant fuit au cours de la réparation, ne le touchez pas. Le gaz réfrigérant peut provoquer des engelures (brûlure par le gel).

• N'inclinez pas le climatiseur lorsque vous le démontez ou le désinstallez. L'eau condensée à l'intérieur risque sinon de se répandre.

• Ne mélangez pas l'air ou le gaz avec un autre réfrigérant que celui utilisé dans le système. Si l'air pénètre dans le système de réfrigération, il en résulte une pression trop élevée, endommageant le climatiseur ou provoquant des blessures.

• Si le gaz réfrigérant fuit au cours de l'installation, aérez immédiatement la pièce. À défaut, cela pourrait nuire à votre santé.

• Le démontage du climatiseur et le traitement de l'huile de réfrigération et des pièces éventuelles doivent s'effectuer conformément aux normes locales et nationales.

Remplacez les piles de la télécommande par des piles de même type. Ne mélangez pas des piles neuves et des piles usagées ni des types de piles différents. Il existe un risque d'incendie ou de décharge électrique.

Ne rechargez pas et ne démontez pas les piles. Ne les mettez pas au feu. Elles pourraient brûler ou exploser.

• Si le liquide contenu dans les piles entre en contact avec votre peau ou vos vêtements, nettoyez bien avec de l'eau propre. N'utilisez pas la télécommande si les piles présentent une fuite. Les produits chimiques à l'intérieur des piles pourraient provoquer des brûlures ou présenter d'autres risques pour la santé.

• Si vous ingérez le liquide qui s'échappe des piles, lavez-vous bien l'intérieur de la bouche et consultez un médecin. Vous risquez sinon de graves complications de santé.

• Ne laissez pas le climatiseur en marche pendant une période trop longue lorsque le taux d'humidité est très élevé et qu'une porte ou une fenêtre est restée ouverte. L'humidité peut se condenser et mouiller ou endommager le mobilier.

• N'exposez pas votre peau ni ne laissez exposer des enfants ou des plantes au courant d'air chaud ou froid. Cela pourrait nuire à votre santé.

• Ne buvez pas l'eau évacuée du climatiseur. Elle n'est pas potable et pourrait provoquer de graves problèmes de santé.

• Utilisez un escabeau ou une échelle stable pour nettoyer, entretenir ou réparer le climatiseur en hauteur. Faites attention à ne pas vous blesser.

• Les moyens de déconnexion doivent être incorporés dans le câblage fixe conformément aux dispositions de câblage

• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) souffrant de déficience physique, sensorielle ou mentale, ou manquant d'expérience et de connaissances, à moins qu'elles ne soient accompagnées ou qu'elles aient reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.

• Cet appareil peut être utilisé par des enfants de plus de huit ans et des personnes souffrant d'une déficience physique, sensorielle ou mentale ou manquant d'expérience et de connaissances si elles sont sous surveillance ou ont reçu des instructions relatives à l'utilisation de l'appareil en toute sécurité et comprennent les risques en jeu. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.9 EMPLACEMENT D'INSTALLATION FRANÇAIS EMPLACEMENT D'INSTALLATION

• La dimension "H" indiquée est nécessaire pour obtenir une inclinaison suffisante afin d'évacuer l'eau, comme illustré dans la figure.

• Le composant peut varier selon le modèle. Unité : mmPlafondDalle de plafondDalle de plafond 1 000 ou plus500 ou plus 500 ou plus 300 ou moinsAt least 1 800H ou moins Sol 10 ou plus Châssis H TU/TT 3 300 TQ/TR/TP/TP-B 3 600 TN/TM/TM-A 4 200 Plus de 200 Plus de 100 Plus de 2 300 Plus de 100 (Unité : mm) AvantTrappe de maintenance 600 x 600Boîtier de contrôleÉvents de sortie d'airÉvents d'entrée d'air ou plus ou plus1 000ou plus(unité : mm) Vue de haut Vue latérale Plus de 700Plus de 700Plus de 300(Unité : mm) - L'unité ne doit pas être installée à proximité d'une source de chaleur ou de vapeur. - Aucun obstacle ne doit gêner la circulation de l'air. - L'unité doit être installée dans une pièce bien ventilée. - L'emplacement choisi doit permettre une évacuation facile de l'eau. - Cet emplacement doit prévenir tout risque de nuisance sonore. - N'installez pas l'unité près d'une porte. - Respectez la distance minimale (indiquée par les flèches) séparant l'unité d'un mur, du plafond ou de tout autre obstacle. - L'unité intérieure doit être facilement accessible pour les travaux d'entretien. (unité : mm) H=20 ou plus Faites tres attention lorsque vous transportez le climatiseur.

• Une personne seule ne doit pas transporter l'appareil des l'instant ou son poids depasse les 20 kg.

• Certains produits utilisent des bandes de ruban adhesif pour l'emballage. N'utilisez pas ces bandes pour transporter le climatiseur, car cela est dangereux.

• Ne touchez pas les ailettes de l'echangeur thermique a mains nues. Vous risquez sinon d'avoir une coupure aux mains.

• Dechirez et jetez les sacs en plastique utilises pour l'emballage afin d'eviter que les enfants ne jouent avec ces materiaux. Si des enfants jouent avec un sac en plastique qui n'a pas ete dechire, ils risquent de s'etouffer.

• Lorsque vous transportez l'unite exterieure, veillez a ce qu'elle soit soutenue par les quatre points. Si vous la transportez et la soulevez alors qu'elle n'est soutenue que par trois points, l'unite exterieure peut etre instable et risque de basculer.

• Utilisez deux courroies de 8 m de long minimum.

• Placez des cartons ou tissus supplementaires a l'endroit ou le coffret est au contact de l'elingue afin d'eviter tout dommage.

• Remontez l'unite en vous assurant qu'elle est soulevee au niveau de son centre de gravite. ATTENTION !10 EMPLACEMENT D'INSTALLATION FRANÇAIS - L'appareil doit être installé, utilisé et stocké dans une pièce avec une surface de plancher supérieure à la surface minimale. - Utilisez le graphique du tableau pour déterminer la zone minimale. - m : Quantité de réfrigérant totale dans le système - Quantité de réfrigérant totale : charge de réfrigérant d'usine + quantité supplémentaire de réfrigérant - Amin : zone minimale d'installation Surface minimale du sol (pour R32)

m (kg) Montage au sol Montage mural Montage au plafond Montage au solm (kg) Amin (m

Faux PlafondDispositif de mise à niveauPlafond875(Ouverture du plafond)787(Boulon de support)684(Boulon de support)875(Ouverture du plafond)840 Taille de l’appareil Taille de l’appareilUnité: mmUnité: mm TU Châssis

Réglez les vis sur le modèle en papier (4 pièces) Modèle en papier pour installation Panneau du plafond 150 mm Panneau du plafond Plafond Ouvrez le panneau du plafond le long du bord externe du modèle en papier Corps climatiseur Gardez la longueur de 15 ~ 18 mm entre la surface inférieure du climatiseur et la surface du plafond Réglez à la même hauteur Panneau du plafond Conservez la longueur du boulon depuis le support à 40 mm Panneau du plafond Réglez les vis sur le modèle en papier (4 pièces) Modèle en papier pour installation 70 mm Réglez à la même hauteur Plafond Ouvrez le panneau du plafond le long du bord externe du modèle en papier Corps climatiseur PanneauPanneau du plafonddu plafond Panneau du plafond Gardez la longueur de 20 ~ 22 mm entre la surface inférieure du climatiseur et la surface du plafond Conservez la longueur du boulon depuis le support à 40 mm Rondelle plate pour M10 (accessoire) Rondelle plate pour M10 (accessoire) boulon de fixation (W3/8 ou M10) Écrou (W3/8 ou M10) Écrou (W3/8 ou M10) Rondelle (M10) Panneau du plafond 4 VOIES 1 VOIES

• Le composant peut varier selon le modèle. - Sélectionnez et marquez la position pour les vis de fixation et l’orifice des tuyaux. - Une fois la direction du raccord de drainage décidée, déterminez la position des vis de fixation de telle sorte qu’ils soient légèrement inclinés. - Faites le percement du mur pour la vis d’ancrage.

• Ce climatiseur utilise une pompe de relevage.

• Installez l’unité horizontalement à l’aide d’un dispositif de mise à niveau.

• Prenez soin de ne pas abîmer les câbles électriques pendant l’installation. ATTENTION !12

AncrageRondelle plaqueRondelle élastiqueEcrouBoulon desuspension Construction ancienne Construction nouvelle

• Le composant peut varier selon le modèle. Position du boulon de suspension - Appliquer un joint en caoutchouc entre le groupe et le tuyau afin d’absorber les vibrations inutiles. - Appliquer un accessoire filtre sur le trou de retour de l’air. Position du boulon de la console - Introduire l’ancrage et la rondelle sur les boulons de suspension pour les bloquer au plafond. - Monter les boulons de suspension pour ancrer solidement. - Fixer les plaques d’installation sur les boulons de suspension (régler le niveau) en utilisant les écrous, les rondelles et les rondelles élastiques. Dimensions Châssis A B C D E F G H I J Statique basse L1 733 772 628 700 36 190 20 660 155 700 L2 933 972 628 700 36 190 20 860 155 900 L3 1133 1172 628 700 36 190 20 1060 155 1100 L4 733 772 338 460 36 190 20 660 148 700 L5 933 972 338 460 36 190 20 860 148 900 L6 1133 1172 338 460 36 190 20 1060 148 1100 Statique médiane M1 933.4 971.6 619.2 700 30 270 15.2 858 201.4 900 M2 1 283.4 1 321.6 619.2 689.6 30 270 15.2 1 208 201.4 1 250

FRANÇAIS Fixation de la plaque d’installation The wall you select should be strong and solid enough to prevent vibration. 1 Fixez la plaque d'installation sur le mur à l'aide des vis de type "A". En cas de fixation sur un mur en béton, utilisez des boulons d'ancrage. - Fixez la plaque d'installation horizontalement en alignant la ligne de repère centrale à l'aide d'un mètre. Installation de l’unité intérieure 1 Accrochez l’unité intérieure à la partie supérieure de la plaque d’installation. (Engagez les trois crochets situés en haut de l’unité intérieure sur le bord supérieur de la plaque d’installation.) Vérifiez que les crochets sont bien en place sur la plaque d’installation en bougeant latéralement l’unité. 2 Unlock the tubing holder from the chassis and mount between the chassis and installation plate in order to separate the bottom side of the indoor unit from the wall. 2 Mesurez le mur et marquez la ligne de repère centrale. Soyez vigilant également dans le choix de l’emplacement de la plaque d’installation. L’acheminement des câbles se fait généralement à travers les murs. Prenez donc les précautions nécessaires lorsque vous percez le trou de fixation. Plaque d'installation Vis de type "A" (Unité : mm)194152 Ø 65 Passage des tuyauteries par la droitePassage des tuyauteries par la gauche Ø 65 C Type : 134C Type : 98C TypeC Type : 418 C Type : 418Placez un niveau sur les languettes relevéesPlan de l’unitéPlaque d'installation C Type: 494 C Type: 504Placez un niveau sur les languettes relevéesCadre de l'unité intérieurePlan de l’unité C Type: 134Mètre ruban Ø 65

Crochet pourmètre ruban Ø 65 C Type: 150(Unité : mm)(Unité : mm)Passage des tuyauteries par la droitePassage des tuyauteries par la gauche

Plaque d'installation Patte de retenue

• Le composant peut varier selon le modèle. Châssis SK / SJ Châssis SK / SJ Châssis SR Châssis SR14 INSTALLATION ÉLECTRIQUE FRANÇAIS Instructions générales - L'ensemble des pièces et matériaux fournis sur site, ainsi que l'installation électrique, doivent se conformer aux normes locales. Utilisez des fils de cuivre uniquement. - Suivez le schéma électrique présent sur le corps de l'appareil pour brancher l'unité extérieure, les unités intérieures et la télécommande. - Tous les branchements électriques doivent être effectués par un électricien agréé. Branchements électriques Branchez individuellement les fils sur les bornes de la carte de commande suivant le raccordement de l'unité extérieure. Assurez-vous que la couleur des fils de l'unité extérieure et le numéro des bornes correspondent à ceux de l'unité intérieure. INSTALLATION ÉLECTRIQUE 1(L) 2(N) 3 Raccordé à l'unité intérieure ou au Caja de controlTapa de la caja de control(En la que se ubica la conexióndel cableado eléctrico)Placa del terminal de controlCable del controlador remotoCable de conexión entre la unidadinterior y la exterior.

Cordon de la télécommande Cordon de raccordement entre l'unité intérieure et l'unité extérieure Couvercle de la télécommande (sur lequel le branchement électrique est effectué)

- Ouvrez le couvercle du boîtier de contrôle et connectez le câble de la télécommande et les câbles d'alimentation internes. - Retirez le couvercle de la télécommande pour effectuer le branchement entre l'unité intérieure et l'unité extérieure. (Retirez les vis ①) - Fixez le cordon à l'aide du serre-fils. (1) Ouvrez le décor (2) Dévisser la vis de C / Box (3) Faites glisser le couvercle de la plaque métallique (4) Connectez le câble de raccordement (5) Une fois les câbles connectés, assemblez le couvercle de la plaque métallique à l'aide d'une is.

• La fonctionnalité peut être modifiée selon le type de modèle. DécorCâbled'alimentation1(L) 2(N) 3(C)INSTALLATION ÉLECTRIQUE

FRANÇAIS Précautions pour l’installation du câblage d’alimentation Utilisez des cosses serties à anneau pour les connexions au bornier de puissance. En cas d’indisponibilité, suivez les instructions ci-dessous. - Ne connectez pas des câbles de diamètres différents au bornier de puissance (un jeu dans le câblage de puissance peut entrainer un échauffement anormal). - Lorsque vous connectez les câbles de diamètre identique, procédez comme indiqué dans la figure ci-dessous. Connectez les câbles de mêmes épaisseurs des deux côtés. Il est interdit de connecter deux de ces câbles d’un seul côté. Il est interdit de connecter des câbles d’épaisseurs différentes. - Pour le câblage, utilisez les câbles d‘alimentation appropriés et raccordez-les soigneusement. Veillez également à ce que la pression extérieure ne puisse pas être exercée sur les bornes d'alimentation. - Utilisez un tournevis approprié pour serrer les vis du bornier. Un tournevis doté d‘une petite tête risque d'arracher la partie supérieure de la vis et rendre tout serrage impossible. - Un serrage excessif des vis du bornier risque de les altérer de manière irréversible. Câble d’alimentation Cosse sertie à anneau

• Le câble de liaison relié à l'unité intérieure et à l'unité extérieure doit être conforme aux spécifications suivantes (isolation en caoutchouc, type H0 5RN-F approuvé par les autorités compétentes).

• Si le cordon d'alimentation est endommagé, il doit être remplacé auprès du fabricant ou de son service après-vente par un cordon ou un système spécifique. ATTENTION

REMARQUE Pour les cordons d'alimentation alimentés par des appareils multiphasés, la section nominale des conducteurs est basée sur la section maximale des conducteurs par phase au niveau du raccordement du cordon d'alimentation aux bornes des appareils.16 ENTRETIENFRANÇAISNettoyez le climatiseur régulièrement pourpréserver des performances optimales etprévenir toute panne éventuelle. Conseils d'utilisation

• Ne refroidissez pas excessivement la pièce. Cela est néfaste pour la santé et gaspille del'électricité.• Gardez les stores ou rideaux fermés.Ne laissez pas les rayons du soleil entrerdirectement dans la pièce lorsque leclimatiseur est en marche.• Gardez la température de la pièce uniforme.Réglez la direction du débit d'air à laverticale et à l'horizontale afin d'assurer unetempérature uniforme dans la pièce.• Assurez-vous que les portes et fenêtressont bien fermées.Évitez autant que possible d'ouvrir lesportes et les fenêtres pour garder l'air fraisdans la pièce.• Nettoyez le filtre à air régulièrement.Si le filtre à air est obstrué, le débit d'airdiminue et l'effet du refroidissement et de ladéshumidification est moindre.Nettoyez le filtre au moins une fois toutesles deux semaines.• Aérez la pièce de temps en temps.Les fenêtres restant fermées, il est bon de lesouvrir pour aérer la pièce de temps à autre. Quand vous n'utilisez pas le climatiseur... En cas d'inutilisation prolongée du climatiseur 1 Faites fonctionner le climatiseur aux réglages suivants pendant 2 à 3 heures.• Type de fonctionnement : modeventilation. (Reportez-vous à la section"Mode ventilation".)• Cela permettra aux mécanismes internesde sécher. 2 Coupez le disjoncteur. 3 Enlevez les piles de la télécommande. Informations utiles Filtres à air et facture d'électricitéSi les filtres à air deviennent obstrués par lapoussière, la capacité de refroidissementdiminuera et 6 % de l'électricité utilisée pourfaire fonctionner le climatiseur sera gaspillée. En cas de remise en service du climatiseur 1 Nettoyez le filtre à air et installez-le dans l'unité intérieure. (Reportez-vous à lasection "Entretien et réparation".) 2 Assurez-vous que l'entrée et la sortie d'air de l'unité intérieure et de l'unité extérieurene sont pas obstruées. 3 Vérifiez que le fil de terre est branché correctement. Il peut être branché sur lecôté de l'unité intérieure. ENTRETIEN ATTENTION

• Avant tout entretien, éteignez leclimatiseur et débranchez le cordond'alimentation. À défaut, vous vousexposez à un risque de déchargeélectrique.• N'utilisez jamais d'eau à plus de 40 °Clorsque vous nettoyez les filtres. Celapourrait provoquer une déformation ouune décoloration.• N'utilisez jamais de substancesvolatiles lorsque vous nettoyez lesfiltres. Cela pourrait endommager lasurface du climatiseur.En cas d'inutilisation prolongée duclimatiseur, coupez le disjoncteur. La poussière pourrait s'accumuler etprovoquer un incendie. ATTENTION !ENTRETIEN

FRANÇAIS Conseils de dépannage : pour gagner du temps et de l'argent Vérifiez les points suivants avant de demander une réparation ou de contacter le service après vente. Si le dysfonctionnement persiste, veuillez contacter votre revendeur. Situations nécessitant un appel immédiat au service après-vente 1 Un phénomène anormal, tel qu'une odeur de brûlé, un bruit fort, etc., se produit. Arrêtez le climatiseur et coupez le disjoncteur. N'essayez jamais de réparer par vous-même ou redémarrer le système dans de tels cas. 2 Le cordon d'alimentation principal est trop chaud ou endommagé. 3 Un code d'erreur est généré par l'autodiagnostic. 4 De l'eau fuit de l'unité intérieure, même lorsque le niveau d'humidité est bas. 5 Un interrupteur, un disjoncteur (de sûreté, différentiel) ou un fusible ne fonctionne pas correctement. Vous devez effectuer des contrôles de routine et des nettoyages réguliers pour éviter le mauvais fonctionnement du climatiseur. En cas de situation particulière, le travail doit être effectué par un technicien uniquement. Problème Explication Le climatiseur ne fonctionne pas.

• Vous avez fait une erreur dans le fonctionnement de la minuterie.

• Le fusible a sauté ou le disjoncteur s'est déclenché. La pièce dégage une odeur spéciale.

• Vérifiez qu'il ne s'agit pas d'une odeur d'humidité qui se dégage des murs, tapis, meubles ou vêtements dans la pièce. De la condensation semble s'écouler du climatiseur.

• La condensation se produit lorsque le flux d'air du climatiseur refroidit l'air chaud de la pièce. Le climatiseur ne fonctionne pas pendant environ trois minutes après redémarrage.

• Il s'agit du système de protection du mécanisme.

• Patientez environ trois minutes, le fonctionnement reprendra. La pompe à chaleur ne refroidit ni ne chauffe efficacement.

• Le filtre à air est sale. Reportez-vous aux instructions de nettoyage du filtre.

• Il est possible que la pièce ait été très chaude au moment de la mise en route du climatiseur. Attendez que la pièce se refroidisse.

• La température a été réglée de manière incorrecte.

• Les évents d'entrée et de sortie d'air de l'unité intérieure sont obstrués. Le climatiseur fait du bruit en fonctionnant.

• Bruit d'eau qui s'écoule - Ce son est dû au fréon qui circule à l'intérieur du climatiseur.

• Bruit d'air comprimé libéré dans l'atmosphère - Ce son est dû au traitement de l'eau de déshumidification à l'intérieur du climatiseur. Vous entendez des craquements.

• Ce son est dû à la dilatation et à la contraction de différentes pièces telles que la grille d'entrée, sous l'effet des changements de température. L'affichage de la télécommande est faible ou inexistant.

• Le disjoncteur s'est déclenché.

• Les piles sont insérées avec les pôles (+) et (-) dans le mauvais sens. Ce code d'erreur est apparu après que la foudre a frappé.

• Ce produit dispose d'un circuit de protection contre les surtensions. Une erreur peut se produire, mais cela n'a rien d'anormal. Après quelques minutes, le fonctionnement redeviendra normal.18
