MANUAL DE UTILIZARE Les Bémonts Ultra Slim 560013AR Edox

Primele doua sau trei cife din referinta reprezinta codul mecanismului Edox.

pagina

Numar calibru

07 4		38 10		80 5		96 5
08 5		40 11		82 5		101 9
09 7		45 5		83 5		102 9
011 5		47 6		84 12		103 9
012 5		56 12		85 6		104 9
015 7		57 12		87 6		105 9
016 8		62 12		88 5		345 12
0165 9		63 12		90 6		401 11
10 9		64 11		91 5		805 6
23 12		70 12		93 7		843 13
34 12		72 7		94 5		853 6
37 5		77 5		95 5

1. INTRODUCERE

1.1 Garantia internationala Edox

Va felicitam pentru ca ati ales un ceas Edox. Pentru a asigura functionarea perfecta a ceasului dumneavoastra, va recomandam sa urmati intocmai instructiunile cuprinse in acest manual de utilizes (toate manualele de utilizes sunt disponibile si pe site-ul www.edox.ch).

Garantia ceasului dumneavoastra Edox este valabila pentru o perioada de 24 deluni de la data achizitionarii, in conformitate cu termenii si conditile stipulate in preventa garantie. Garantia internationala Edox acopera defectele de material saufabricatie existente la momentul livrarii ceasului Edox achizitionat. Garantia devine valida doar daca certificatul de garantie este datat, completat corect si in intregime si stampilat corespunzator de catre un retailer oficial Edox.

Pe perioda garantiei, la prezentarea certificatului de garantie valid, veti avea dreptul la reparatia gratuite a oricarui defect de material sau fabricatie. In situata in care reparatia nu poate asigura revenirea la conditile normale de operare ale ceasului dumneavoastra Edox, Montres Edox & Vista SA garanteaza inlocuirea acestua cu un ceas Edox identic Sau cu criteristici similare.

Garantia pentru ceasul oferit la inlocuire se incheie dupa 24 de luni de la data achizitiei ceasului inlocuit.

Garantia producatorului nu acopera:

Bateria
- Geamul
- Cureau de piele
Uzura normala si efectele cauzate de purtarea normala a ceasului (de exemplu zgarierea geamului, alterarea culorii si/sau a materialului curelelor Sau partilor nematicale, cum ar fi pielea sau cauciucul).
- Orice defectiune a oricarei componente a ceasului aparuta in urma utilizarii

abuzive/necorespunzatoare, a purtarii neglijente, a accidentelor (lovituri, izbiri, spargerea geamului, etc.), a operarii incorrecte a ceasului si a nerespectarii cu fidelitate a instructiunilor deutilizare puse la dispositie de caut Edox.

• Ceasul Edox care a fost manipulat de catre persone neAutorizate (de exemplu pentru inlocuirea bateriei, intervesti service sa reparati) sa care a fost alterat de la conditia sa originala depasind capacitatea de reparare a Edox.
• Ceasarile Edox achizionate de la retaileri neautorizati, intrucat Edox nu poate sa verifie daca aceste ceasuri au fost transporte si depositate in mod corespunzator.

Orice alte reclamati adresate Montres Edox & Vista SA, de exemplu pentru defectioni aditionale color stipulate mai sus in garantie sunt expres exclude, cu exceptia drepturilor statutare ale comparatorului asupra producatorului.

Garantia producatorului prezentat mai sus:

• Este independenta fata de orice garantie oferita de cautr vanzator, pentru care acesta isi asuma responsabilitatea in totalitate;
• Nu afteaza drepturile cumparatorului asupra vanzatorului si nici orice alte drepturi statutare pe care le poate exercita cumparatorul asupra vanzatorului.
  TOATE GARANTIILE APLICABILE IMPLICATE, INCLUSIV GARANTIA DE VANDABILITATE SAU DE UTILITATE PENTRU UN ANUMIT SCOP OFERITE DE CATRE LEGISLATIA IN VIGOARE SUNT LIMITATE CA SI DURATA LA DURATA PREZENTEI GARANTII. IN NICIO CIRCUMSTANTA EDOX & VISTA SA NU VA FI RASPUNZATOARE PENTRU ORICE INCONVENIENTE INDIRECTE SAU GENERATE, DE ORICE FEL.

Daca ceasil dumneavoastra necessities intervention service, adresati-va unui dealer oficial Edox: acesta va poate garanta oferirea unor servicii la nivelul standardeler Edox.

Pentru a evita orice erori, nu schimbati data in intervalul orar 22h00 si 3h00, interval in care se deruleaza mecanismul de schimbare al datei. Aveti grija sa nu confundati ora amiezii cu miezul noptii (am/pm).

Nu operati niciodata butoanele sau remontoarul atunci cand ceasul se afla sub apa pau dacu este ud si asigurati-va ca remontoarul si butoanele sunt corect apasate pau infletate in carcasa dupa ficare utilizare.

Va recomandam sa verificati rezistenta la apa a ceasului la un centru service autorizat Edox o data la fiecare 24 de luni sau ori de cate ori este beschisa carcasa ceasului

1.3 Recommandari de intretinere

Campuri magnetice: evitati depositarea ceasului pe difuzzare sau boxe audio sau frigidere, intrucat acestea genereaza campuri magnetice puternice.

Produse chimice: evitati contactul direct cu solventi, detergenti, perfumuri, cosmetice, etc, intrucat acestea pot deteriorara bratara metalica, carcasa sau garniturile.

Curataea: pentru ceasarile cu bratari metalice si carcase rezistente la apa, folositi o periuta de dinti si APA cu sapun neutru pentru a curata si apoi un material textil moale pentru usca ceasul.

Socuri: evitati socurile termice sau violente.

1.4 Care sunt intervalele de service? La fiecare 24 de luni

Va recomandam sa dulceti ceasil in service pertu intretinere (rezistenta la apa, testul acuratetei mecanismului)

La fiecare 5 ani

Va recomandam sa duceti ceasil in service pentru o verificare completa (revizie completa a mecanismului, rezistenta la apa, revizia completa a acuratetei si a functionalitatii mecanismului).

Pe cine ar trebui sa contactezpourtrointerviete service deintretinere Sau inlocuirea bateriei?

Va recomandam sa contactati un retailer Edox autorizat, intrucat acestia sunt sin-gurii specialisti certificati echipati cu uneltele si aparatura besoino pentru a isi defasura activitatea de profil si pentru a efectua verificarile besoine intr-o modalitate profesionista. Mai mult, doar acesti specialisti certificati pot garanta faptul ca actiunile lor sunt introprinse in conformitate cu standardele stricte de calitate ale producatorului Edox. Asigurat-va ca dupa ficare inlocuire a bateriei ceasului a fost verificata si rezistenta la a apa a acestuia.

1.5 Protectia mediului

Colectarea si manipularea ceasurilor quartz*

Acest produs nu trebuie aruncat impreunacu gunoiul menajer. Ceasul trebuie returnat carne un system local de colectare autorizat. Urmand aceasta procedura veti contribui la protectia mediului si a sanata-tii umane. Reciclarea materialelor va ajuta la conservarea resurselor naturale.

*Valida in statele membre UE si in orice alte tari conform legislatiei in vigoare.

2. ACURATETE

Ceasuri mecanice

Ceasul mecanic Edox cu mecanism automatic nu necessitiesa armarea manuala (sa fie intors). Miscarea incheieturii dumneavoastra face ca rotorul (greutatea sa masa oscilanta) sa se roteasca, si astfel sa stranga arcul principal al mecanismului ceasului. Activitatile zilnice sunt suficiente pentru ca mecanismul automatic al ceasului Edox sa se incarce si sa functioneze chiar si atunci cand il dati jos de la mana pe timpul noptii. Totusi, daca nu este purtat tamp de aproximativ 40 de ore, ceasul se va opri. Entre a face ceasul sa functioneze din nou, rotiti remontoarul in sensul acelor de aproximativ 20 de ori. Acum trebuie sa setati ora, si daca este posibil data, etc.

2.1 Acuratetea ceasarilor mecanice

In functie de mecanism, abaterea zilnica a unui ceas mecanic poate fi de pana la 30 de secunde. Daca observati o rata a abaterii mai mare, puteti duce ceasul la un centru service autorizat pentru ajustare, Gratis pe perioada de garantie.

2.2 Acuratetea ceasarilor Cronometru

Fiecare ceas Edox cronometru se commercizeaza insotit de un certificat eliberat de catre Institutul Oficial Elvetian de Testare al Cronometrelor (COSC). Acuratetea mecanismului ceasilului este testata electronic la sediul COSC tamp de 15 zile in positii diferite si la temperaturi diverse. Abaterea zilnica nu trebuie sa depaseasca -4/+6 secunde pe zi.

Doar ceasarile Edox care au trecut cu succes procedura de testare COSC se califica ca si cronometre.

3. INFORMATII GENERALE

3.1 Valva Heliu

Sistemul de depresurizare ce permite heliului sa iasa din interiorul ceasului atunci cand acesta este purtat pentru activiti profesionale in camere presurizate. (Activitat de lunga durata desfasurate sub apa,exploatarea petrolului brut,etc.)

Important: Valva de heliu a ceasului Edox se deschide si se inclide automat (valabil pentru modelele echipate cu noua valva de heliu automata). Pentru modele pre- vazute cu valva de heliu neautomata, valva trebuie infiletata pentru a garanta rezistenta la apa a ceasului. Desfilatati valva de heliu doar pentru a elibera gazul din ceas. Nu desfilatati valva atunci cand ceasul se afla sub apa pentru a preveni infiltrarea apei in mecanism.

3.2 Scala tahimetrica

Unele modele de ceas cronograf Edox sunt prevazute cu o scalp tahimetrica. Cu ajutorul acesti scalei este posibila masurarea vitezei. Distanta este de 1 km. Pentru a masura timpul scurs apasati butonul start/stop al cronografului atunci cand vehiculul (sau ambarcatiunea) trece linia de plecare si respectiv de sosire. Numarul indicat de catre secundar pescala tahimetrica reprzinta viteza medie in kilometri. Daca, de exemplu, o masina parcurge distanta de 1 km in 30 de secunde, puteti considera ca aceasta se deplaseaza cu o viteza medie de 120 de km pe ora.

3.3 Rezistenta la apa

Toate ceasarile Edox au o rezistenta la apa de la 30 si pana la 1500 de metri. Verificati detailii gravate pe capacul ceasului dvs. Edox si cititi cu atentie urmatoarele instructiuni.

	Metri Picioare ATM
	30 100	3
	50 165	5
	100 330	10
	200 650	20
	300 990	30
	500 1650	50
	1000 3000	100
	1500 4900	150

Rezistenta la apa a ceasului dumneavoastra nu poate fi garantata pe termen nelimitat, intrucat garniturile se uzeaza in timp, remontoarul si butoanele pot suferi impacturi puternice, iar variatiile de temperatura affeceza rezistenta la apa. Prin urmare, va recomandam sa verificati rezistenta la apa a ceasului dumneavoastra o data la 2 ani intr-un centru service autorizat pau ori de cate ori este beschisa carcasa ceasului.

3.4 Curele din piele

Curelele de piele originale Edox sunt marcate clar pe catarama sau pe partea interioara. Edox utilizeaza o mare varietate de curele din piele de vitel cu tipare imprimate specifie a diverse specii de animale. Curelele din piele nu trebuie utilizes de cadre personele care transpira abundent sau de cadre cei care ici defasoara activitatea tamp indelungat intr-un mediu cu umiditate ridicata.

Curelele din piele nu sunt acoperite de catre garantia internationala Edox.

3.5 Remontoarul infiletabil

Infiletati cu mare atentie remontoarul pentru a preveni infiltrarea apei in mecanism.

3.6 PVD (Depunerea fisica de vapori)

Avantajul PVD este ca aceasta tehnica depune un strat subtire, dar extrem de rezistent, rezistent la coroziune, cu o aderenta puternica, ofera o gama variata de cui si este hipoalergenic.

3.7 Titan

Titanul este un metal usor cu aspect metallic albicios. Mai usor decat otelul, titanul poseda anumite caractéristici: rezistenta la coroziune, dilatare, etc. Proprietatile sale fac din titan un material usor de adaptat la technologiile moderne si care este'utilizat in domenii precum aeronautica, industria auto, domeniul medical si electronica.

3.8 Otel inoxidabil 316L

Otelul inoxidabil utilizespentru producerea carcaselorsiabrarilorEdoxse numara printre celemebaiunealiajeutilizate in prezent(316L).Acestaiajesteobtinut din fier turnatcegaranteaza robustete ridicata si proprietati antimagnetice excelente.Continutul mic de carbon face acestaiajextremderezistentla coroziune.

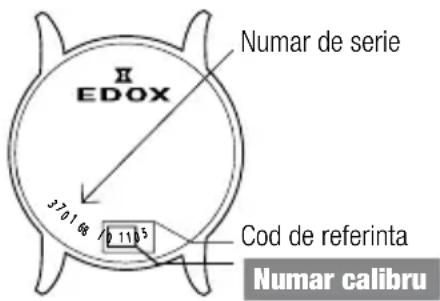

4. INSTRUCTION DE UTILIZARE, CUM SA UTILIZATI MANUALUL:

Instructiunile deutilizare sunt legate de referinta mecanismului (calibru) din ceasul dumneavoastra. Va rugam sa verificatimai intai ce mechanism utilizeaza ceasul. Puteti gasi referinta pe capacul ceasului dvs.

Mecanism

Primele doua sai trei cîfre din referinta reprezinta codul mecanismului Edox.

Gasiti referinta in urmatoarele pagini.

4.1 Cronograf automatic

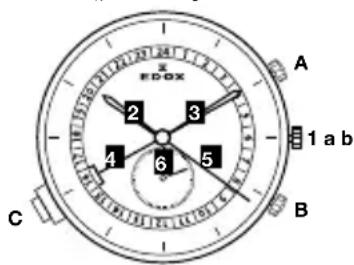

Mecanism 07

Mecanism „Geoscope"

Specificati calibru:

GMT / Zone de fus orar:

Afisare ora:

Orar si minutar (2 si 3).

Indicator central format 24 de ore (4).

Secundar (5).

Zone de fus orar:

Indicator 12 ore (2) (ora locala) in unitati de 1/-1 ora.

Indicator 24 ore (4) (GMT sau ora standard).

Calendar:

Indicator calendar (6) (data locale) in dreptul orei 6, in sincron cu indicatorul 12 ore.

Important: mai intai, incarcati ceasil aducand remontoarul (1) in pozitia (a) (apasati complet remontoarul pana in pozitia de incarcare). Rotiti remontoarul de aproximativ 30 de ori in directia de incarcare, dupa care ceasil, prin miscarile incheieturii dvs., se va reseta automat.

Trageti remontoarul (1) in exterior in pozi-tia (b) (remontoarul complet tras in exterior in pozi-tia de setare a orei); rotiti indicatoarele in sens normal astfel incat sa positionati indicatorul (4) in dreptul orei 02.00 (pecala de 24 ore).

Apasati butonul (A) pana cand data (31 de zile) se modifica (indicator (6)), ceasil va afisa miezul noptii. Apasati butonul (A) inca de 2 ori pentru a positiona indicatorul (2) la ora 02.00 a.m. (pecala 12 ore).

Apasati butonul (C) para cand este afisata data dorita (indicatorul (6)).

Folositi remontoarul (1) pentru a roti indicatoarele in sens normal in pozitia (b) pana cand este afisata ora dorita.

Apasati remontoarul (1) in pozitia (a) (ceasul va porni atunci cand remontoarul (1) a fost complet apasat).

Daca butonul (C) este apasat intre ora 23 si miezul noptii, calendarul se va modifica doar cu o zi. Nu exista risc de defectare.

Setarea zonelor de fus orar.

Apasati butonul (A) pentru a afisa o differ-
renta positiva de fus orar (o apasarereprezinta o modificare de o ora).

Apasati butonul (B) pentru a afisa o difer-
renta negativa de fus orar (o apasarereprezinta o modificare de o ora).

Mecanism 08

Functile ceasului:

1. Pozitie normala (de purtare): atunci cand remontoarul este poziotionat langa carcasa, remontoarul asigura rezistenta la apa a ceasului. Intoarcere ocazionala: dacceasul nu a fost purtat 40 de ore sau mai mult, intoarceti-1 cu remontoarul din pozitia 1.
2. Corectarea datei: tragetij remontoarul in poziia 2, rotiti remontoarul inainte, apoi impingeti remontoarul inapoi in poziia 1.
3. Corectarea zilei: pentru referintele 011: trateti remontoarul in poziţia 2, rotiti remontoarul inapoi, apoi impingeti remontoarul in poziţia 1. Impingeti remontoarul inapoi.

NB: Pentru toate referintele, nu modificati data intre orele'22:00 PM - 02:00 AM
4. Setarea orei: ore, minute sì secunde.
Trageti remontoarul in posizía 3. Secunda-rul se va opri. Rotiti remontoarul inainte sau inapoi.

Functile cronografului:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului. Intoarcerea ocazionala: daca ceasul nu a fost purtat de peste 40 de ore sau mai mult, rotiti remontoarul in pozitia 1, pentru a intoarce ceasul.

2. Corectarea datei: trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inainte (inapoi pentru referintele 30 si 45), si apoiapasati remontoarul inapoi in pozi tia 1.

Corectarea zilei: pentru referintele 011: trateti remontoarul in exterior la pozitia 2, rotiti remontoarul inapoi, si apoi apasati remontoarul in pozitia 1. Apasati remontoarul la loc.

NB: Pentru toate referintele: nu corectati data in intervalul orar 22h00 - 02h00.

1. Setarea orei: ore, minute si secunde. Trageti remontoarul in exterior in pozitia 3. Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in pozitia 1 pentru a coincide cu ora indicata de un alt disposizitiv.

Functile cronografului:

Butonul A: start - stop, start - stop, etc.

Butonul B:resetare (dupooprire)

4.2 Ceasuri automatice

Mecanism 37, 77, 80, 82, 83, 88, 94, 96

Functile ceasului:

Remontoarul are 3 positii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.

Intoarcerea ocazionala: daca ceasil nu a fost purtat de peste 42 de ore sau mai mult, rotiti remontoarul in pozitia 1, pentru a intoarce ceasil.

1. Corectarea datei: trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inapoi (inainte pentru referintele 83), si

apoi apasati remontoarul inapoi in pozi-tia 1.

Corectarea zilei pentru referinta 83: pentru referintele 83: trageti remontoarul in exterior la positia 2, rotiti remontoarul inapoi, si apoiapasati remontoarul in positia 1.

1. Setarea orei: ore, minute si secunde. Trageti remontoarul in exterior in pozitia 3. Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in pozitia 1 pentru a coincide cu ora indicata de un alt disposizitiv.

Rezerva de energia: pentru referintele 94. Indicatorul mic din counterul positio- nat la ora 6 indica rezerva de energia. Daca ceasul automatic nu este purtat, rezerva de energia este de 42 de ore. Rezerva de energia poate fi marita incar-cand ceasul manual prin rotirea remontoarului in positia 1 sau purtand ceasul la incheietura, prin rotirea masei oscilante.

Mecanism 805

Functiile ceasului:

Remontoarul are 3 positii:

1. Setarea orei: trageti remontoarul in poziia 3 (ceasil se opre), rotiti remontoarul inainte panca cand apare ora corecta. Impingeti remontoarul in poziia 1.
2. Setarea datei: trageti remontoarul in poziia 2 si rotiti remontoarul inainte pana cand apare data corecta. Impingeti remontoarul in poziia 1.
3. Setarea lunii: trageti remontoarul in positia 2 si rotiti-o inapoi pana cand luna plina apare in centrul Ferestrei Fazei Lunii. Determinati data ultimei zile cu lună plina cu ajutorul unui calendar. Intoarceti remontoarul inapoi cu atat de multe faze

ale lunii siziécát au trecut de la ultima lunaplina.Acest lucru este valabil si pentru calendarul lunii moi. Impingeti remontoarul in positia 1.

Mecanisme 47,85,853

Functile ceasului:

Remontoarul are 2 pozitii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
   Intoarcerea ocazionala: daca ceasil nu a fost purtat de peste 42 de ore sau mai mult, rotiti remontoarul in pozitia 1, pentru a intoarce ceasil.
2. Setarea orei: ore, minute si secunde. Trageti remontoarul in exterior in pozitia 3. Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in pozitia 1 pentru a coincide cu ora indicata de un alt disposizitiv.

Mecanism 87

Functile ceasului:

Remontoarul are 2 pozitii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
   Intoarcerea ocazionala: daca ceasil nu a fost purtat de peste 42 de ore sau mai mult, rotiti remontoarul in pozitia 1, pentru a intoarce ceasil.
2. Setarea orei: ore si minute. Trageti remontoarul in exterior la pozitia 2. Rotiti remontoarul inante sau inapoi. Apasati remontoarul in pozitia 1.

Repeater: prin apasarea butonului, veti porni mecanismul „5 minutes repeater": prima série de lovituri va genera sunete pentru indicarea orei (un sunet) - a doua série de lovituri va genera sunete pentru ficare cinci minute (cate doua sunete). De exemplu: 11:43 minute: mai intai 11 sunete singulare - orele - apoi 8 sunete duble - minutele: 8 × 5 = 40 de minute.

Atentie: permitetiemecanismulisaefc tueze toate loviturile inainte de a-l activa din nou pentrua evita orice fel de defeci-uni.Nu setati ora atunci cand ceasul emite sunetele. Edox nu isi asuma defe ctiunile aparute in urmautilizari necospunzatoareacesti functii.

Mecanism 90

Functile ceasului:

Remontoarul are 2 positii:

1. Pozitia normala (in care purtaticasul): Atunci cand remontoarul estepositionat lipit de carcasa, remontoarulasigura rezistenta la apa a ceasului.

Intoarcerea ocazionala: daca ceasul nu a fost purtat de peste 42 de ore sau mai mult, rotiti remontoarul in positia 1, pentru a intoarce ceasul.
2. Setarea orei: ore si minute. Trageti remontoarul in exterior la pozitia 2. Rotiti remontoarul inante sau inapoi. Apasati remontoarul in pozitia 1.

Ajustarea Fazel Lunii: apasati butonul C pana cand apare Luna Plina in centrul aperturii pentru Fazele Lunii.

Aflat data ultimei Luni Pline utilizezand un calendar. Apasati butonul C de atatea ori cate zile au trecut de la ultima Luna Plina.

Setarea datei (31 de zile): apasati butonul D pana cand indicatorul centra indica ziua dorita.

Setarea lunii (12 luni): apasati butonul A pana cand apare luna dorita.

Setarea zilei saptamanii (7 zile): apasati butonul B pentru a seta ziua saptamanii.

Atentie: nu efectuati setari in intervalul 22h00 - 02h00 si nu modificati Fazele Luniii intre 15h00 si 17h00, pentru a preveni defeciuni la nivelul mecanismului ceasilului.

Mecanism 93

Functile ceasului:

Remontoarul are 3 pozitii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.

Intoarcerea ocazionala: daca ceasil nu a fost purtat de peste 42 de ore sau mai mult, rotiti remontoarul in pozitia 1, pentru a intoarce ceasil.

1. Corectarea datei trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inapo si apoi asati remontoarul inapo in pozitia 1.

Corectarea indicatorului 24 ore (GMT): trabeti remontoarul in exterior la pozitia 2, rotiti remontoarul inainte, doar orarul se va deplasa fara a afecta precizia minutelor sau a secundelor. Daca indicatorul trece de miezul noptii, data se modificifica automat. Apasati remontoarul inapoi in pozitia 1. Acest indicator va arata ora intr-o alta zona de fus orar, in format 24-ore.

1. Setarea orei: ore, minute si secunde. Trageti remontoarul in exterior in pozitia 3. Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in pozitia 1 pentru a coincide cu ora indicata de un alt dispositiv.

4.3 Ceasuri mecanice (cu intoarcere manuala)

Mecanism 72

Functile ceasului:

Remontoarul are 2 positii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.

2. Setarea orei: ore si minute. Trageti remontoarul in exterior la pozitia 2. Rotiti remontoarul inante sau inapoi. Apasati remontoarul in pozitia 1.

NB: acesto ceasuri trebuie intoarse zilnic, de preferat dimineata. Pentru a face acest lucru, roriti remontoarul inainte pana cand simtiti rezistenta. Dupa aceasta operatie, ceasul va functiona aproximativ 35 de ore daca a fost complet incarcat.

4.4 Cronograf quartz

Mecanism 09

Functionarea ceasului:

Remontoarul are 3 positii.

Butonul A: start/stop

Butonul B: temp partial/resetare

Ajustarea orei: trageti remontoarul in poziia III. Ajustati ora si minutele prin rotirea remontoarului in sensul acelor de ceasornic sau in sens invers acelor de ceasornic. Intoarceti remontoarul in poziia I.

Ajustarea datei: nu ajustati data intre orele 21.00 PM 山 02.00 AM.Trageti remontoarul in pozita II.Reglati data rotind remontoarul in sensul acelor de ceasornic. Intoarceti remontoarul in pozita I.

Māsurare temp cumulat:

Bine de stiut: o data ce a functionat timp de 2 ore, cronograful se opreste automat si se reseteaza la zero pentru a prelimgi durata de viata a bateriei.

Apasati butonul (A) pentru a porni/opri cronograful.

Apasati butonul (B) pentru a reseta la zero.

Măsurare tempura:

Apasati butonul (A) pentru a porni cronograful.

Apasati butonul (B) pentru a opri cronograful si pentru a afisa timpul tura.

Apasati butonul (B) pentru a continua operatia.

Apasati butonul (A) pentru a opri crono-graful.

Apasati butonul (B) pentru a reveni la zero.

Initializarea functiilor cronografului, minutelor si cronografelor secunde (numai dupa schimbarea bateriei sau a manipulari incorecte):

Tragei remontoarul in poziia II. Apasati butonul (A), astepta doua secunde, apoi apasati butonul (A) din nou. Indicatorul tempororizatorului de 9 ore efectueazao roatie completa. Apasati butonul (B) penetr a regla minutarul tempororizatorului. Apasati butonul (A) si secundarul va efectua o rotatie completa. Apasati butonul (B) penetr a regla secundarul cronografului.

Apasati remontoarul in positia I.

Mecanism 015

Functile ceasului:

Remontoarul are 3 positii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este

positionat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.

1. Corectarea datei trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inapoi si apoiapasati remontoarul inapoi in pozitia 1.
2. Setarea orei: ore, minute si secunde.
   Trageti remontoarul in exterior in pozitia 3.
   Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in pozitia 1 pentru a coincide cu ora indicata de un alt dispositiv.

Functile cronografului:

Butonul A: start - stop, start - stop, etc.

Cronometrare in unitati de 1 secunda pana la 60 de minute.

Butonul B: resetare (dupo opire)

Functia temp intermediar:

Butonul A: start

Butonul B: oprire pentru a citi timpul intermediar.

Cronograful continua sa opereze.

Butonul B: restart

Indicatoarele cronografului vor indica din nou timpul scurs.

Butonul A: pentru ultima oprine si pentru afisa tampul total.

Butonul B:resetare.

NB: indicatoarele trebuie resetate la pozi-tia originala inainte de a utilizes cronogaful:

Resetarea indicatorului 60 de minute la zero: remontoarul in positia 2 si butonul B.

Resetarea indicatorului 30 de secunde la zero: remontoarul in pozitia 3 si butonul A.

Resetarea indicatorului 5 minute la zero: remontoarul in pozitia 3 si butonul B.

Dupa setarea indicatoarelor la pozitiile lor initiale, readuceti remontoarul in positia 1.

Mecanism 016

Setarea calendarului perpetuu Pasul 1

Incepeti prin a trage remontoarul in pozi-tia 2.

Selectati counterul ce urmeaza a fi ajustat apasand butonul din dreptul orei 2. Indicatorul counterului selectat va efectua o rotatie completa.

Resetati counterul selectat apasand butonul din dreptul orei 4. Indicatorul counterului selectat avanseaza (1 apasare = 1 pas, apasare continua = rotire).Operare (remontoarul trebuie sa fie mereu in pozitia 2)

Apasati butonul din dreptul orei 2 pentru a selecta counterul „datei". Indicatorul din counterul „datei" efectueaza o rotatie completa. Apoi apasati butonul din dreptul orei 4 si ajustati counterul datei la „1".

Apasati butonul din dreptul orei 2 pentru a selecta counterul „zilei". Indicatorul din counterul „zilei" efectueaza o rotatie completa. Apoi apasati butonul din dreptul orei 4 si ajustati counterul zilei la „Monday" (Luni).

Apasati butonul din dreptul orei 2 pentru a selecta counterul „lunii". Indicatorul din counterul „lunii" efectueaza o rotatie completa. Apoi apasati butonul din dreptul orei 4 si ajustati counterul lunii la „January" (lanuarie).

ATENTIE

Setarea calendarului perpetuuse se realizeaza atunci cand indicatoarele sunt positionate la Monday, January 1 (Luni, 1 Januarie).

Apasati butonul din dreptul orei 2 pentru a activa ajustarea „datei". Pourru ajustarea anului, indicatorul efectueaza o miscare du-te-vino intre 1 si 4. Apoi apasati butonul din dreptul orei 4 pentru a ajusta anul current si/sau anul bisect:

Index 1 Index 2 Index 3 Index 4

			= an bisect
2013	2014	2015	2016
2017	2018	2019	2020
2021	2022	2023		2024

Selectati indicatorul „lunii" asasand butonul din dreptul orei 2. Indicatorul efectueaza o miscare du-te-vino intre January si December. Apoi ajustati luna apasand butonul din dreptul orei 4.

Selectati indicatorul „datei" apasand butonul din dreptul orei 2. Indicatorul efectueaza o miscare du-te-vino intre 1 si 31. Apoi ajustati data apasand butonul din dreptul orei 4.

Selectati indicatorul „zilei" asapand butonul din dreptul orei 2. Indicatorul efectueaza o miscare du-te-vino intre Monday si Sunday (luni si duminica). Apoi ajustati ziua asapand butonul din dreptul orei 4.

Atunci cand ati terminat, apasati remontarul in positia 1.

Pasul 3

Controlul final - "calendarul perpetu" este setat corect

Tragetiremontoarul inpositia2.

Verificati daca indicatoarele datei si indicatoarele periferice se aliniaza la Monday, January 1 (luni, 1 ianuarie). Apasati remontoarul in positia 1. Toate indicatoarele ar trebui sa revina la selec-ile facute la Pasul 2. Daca nu se intampla acest lucru, trebuie sa reliati Pasul 1 si Pasul 2.

Mecanism 0165

Functile ceasului:

afiseaza orele, minutele, secundele, data, fazele Lunii, counter pentru 60 de minute si 12 ore, counter secunde.

Remontoarul are 3 positii: I, II si iii, iar ceasul este echipat cu doua butoane, A si B.

Resetarea la zero a counterelor:

Trageti remontoarul in pozitia II, apasati butonul A (pentru a selecta indicatorul), secundarul mare efectueaza o rotatie completa. Apasati butonul B (apasare scurta: pas cu pas, apasare lunga: rotire rapida continua).

Setarea datei:Trageti remontoarul in pozitia II, corectati data,apasati remontoarul inapoi in pozitia I.

Setarea datei si a fazei Lunii:

Trageti remontoarul in pozitia III, rotiti remontoarul, ajustati ora. Pentru a corecta fazele Lunii, apasati butonul B (apasare scurta: pas cu pas, apasare lunga: rotire rapida continua). Apasati remontoarul in pozitia initia.

Functii cronograf:

Apasati butonul A: incepere cronometrare

Apasati butonul A: opire cronometrare

Apasati butonul A: repornire cronometrare

Apasati butonul B:resetati indicatoarele la zero

Functia timpi intermediari:

Apasati butonul A: incepere cronometrare

Apasati butonul B:oprire cronometrare, temp intermediar

Apasati butonul B: repornire cronometrare

Apasati butonul A: opire cronometrare

Apasati butonul B:resetarea la zero a indicatoarelor

Mecanism 10, 101, 102, 103, 104

Functile ceasilui:

Remontoarul are 3 pozitii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
2. Corectarea datei trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inainte si apoiapasati remontoarul inapoi in pozitia 1.
3. Setarea orei: ore, minute si secunde. Trageti remontoarul in exterior in pozitia 3. Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in pozitia 1 pentru a coincide cu ora indicata de un alt disposizitiv.

Functile cronografului:

Butonul A: start - stop, start - stop, etc.

Cronometrare in 1/10 de secunda pana la 30 de minute

Butonul B:resetare (dupooprire)

Cronograf timp accumulat:

Apasati butonul A pentru a porn. Apasati butonul B dupa ce primul concurrent a trecut linia de sosire - va fi afisat timpul. Apasati butonul A dupa ce al doilea concurrenttrece linia de sosire - timpul estememorat.Citti timpul primului concurrent. Apasati butonul B pentru a citi timpul celui de-al doilea concurrent (indicatoarele cronografului se vor roti la viteza rapida pana cand vor indica timpul). Apasati butonul Bpouru a reseta indicatoarele la zero.

NB:indicatoarele ar trebui resetate la pozitia originala inainte de autiliza cronograful:

Ajustarea individatoarelor:

Trageti remontoarul in exterior la positia 3.

Apasati butoanele A si B simultan pentru cel putin 2 secunde.

Apasati (1 scurt pentru simplu si 1 lung pentru continuu) butonul A pentru a ajusta secundarul central.

Apasati butonul B pentru a ajusta urmatorul indicator.

Apasati (1 scurt pentru simplu si 1 lung pentru continuu) butonul A pentru a ajusta secundarul periferic.

Apasati butonul B pentru a ajusta urmatorul indicator.

Apasati (1 scurt pentru simplu si 1 lung pentru continuu) butonul A pentru a ajustaminitutarul.

Readuceti remontoarul in pozitia 1.

Mecanism 105

Functile ceasilui:

Remontoarul are doua pozitii. Exista doua butoane, A si B si trei corectoare C, D si E.

Setarea orei:

Trageti remontoarul in pozitia II. Rotiti remontoarul pana cand apare ora corecta. Apasati remontoarul inapo in pozitia I.

Apasati o data corectorul C pentru a ajusta data cu o zi inainte.

(Nu modificati setarea datei in intervalul orar 21:00-01:00).

Setarea datei, a zilei saptamanii si a lunii:

Apasati butonul corector C:indicatorul datei avanseaza gradual.

Apasati butonul corector D: ziua saptamanii avanseaza gradual.

Apasati butonul corector E: luna avanseaza gradual.

Cronograf (Start - Stop - Resetare):

Start:apasati butonul A

Stop: apasati butonul A

Resetare:apasati butonul B

Timp intermediar Sau partial:

Start: apasati butonul A

Afisare interval: apasati butonul B

Timp intermediar: apasati butonul B

Stop: apasati butonul A

Resetare:apasati butonul B

Ajustarea individatoarelor cronografului la pozitiile initiale:

Trageti remontoarul la positia II (toate indicatoarele cronografului sunt in positiile lor initiale corecte sau incorcete).

Apasati butoanele A si B simultan timp decel putin 2 secunde (secundarul din

counter se roteste 360 grade; se activ-eaza modul corector).

Ajustarea secundarului din counter: apasati butonul A

Ajustarea urmatorului indicator: apasati butonul B

Ajustarea secundarului 1/10 sec. (dindreptul orei 6):apasati butonul A

Ajustati urmatorul indicator: apasati butonul B

Ajustati minutarul din counter (din dreptul orei 9): apasati butonul A

Readuceti remontoarul la positia I (finalizare ajustare indicatoare cronograf; poate fi efectuata in orice moment).

Mecanism 38

Cronograf: Functii de baza (start/stop-resetare la zero)

Start: Apasati butonul A

Stop: Pentru a opri cronometrarea, apasati butonul A.

Resetarea la zero: Apasati butonul B.

Cronograf: Inregistrarea timpilor totali cu ajutorul cronografului

Start: Apasati butonul A - Stop: Apasati butonul A - Repornire: Apasati butonul A - Stop: Apasati butonul A - Resetare la zero: Apasati butonul B

Masurarea timpului scurs: Cronometrarea timpilor partiali

Start: Apasati butonul A - Afisare tim partial: Apasati butonul B

Pentru a ajunge din urma timpul scurs: Start: Apasati butonul B - Stop: Apasati butonul A

Resetarea la zero: Apasati butonul B

Ajustarea individoarelor cronografului la pozitia zero

(Atunci cand unul sau mai multe indicateare ale cronografului nu se afla in positia corecta initiala si trebuie ajustate)

Tragetiremontoarul in pozitia III

In acelasi tamp apasati butoanele A si B temp de cel putin 2 secunde.

Folositi butonul A pentru a ajusta primul indicator (apasati usor pentru o ajustare in trepte, tineti apasat pentru ajustare continua).

Pentruajsta urmatorul indicator: Apasati butonul B

Repetati ajustarile pentru fiecare indicator al cronografiaui.

Apasati remontoarul inapoi in pozitia I

Setarea orei

Tragetiremontoarul in pozitia III

Rotiti remontoarul pana cand apare ora corecta.

Apasati remontoarul inapoi in pozitia I

Continuati sa rotiti remontoarul pana cand este indicata ora corecta.

Apasati remontoarul inapoi in positia I

Mecanism 40

Functile ceasului:

Remontoarul are doua pozitii: I si II. Butonul A in dreptul orei 5, butonul B in dreptul orei 8.

Remontoarul in pozitia I: ceasul functioneaza (pozitia normala)

Remontoarul in positia II: pe durata perioadei de blocare de la aprox. 11:30pm la 5:30 am, nu pot fi utilize butoanele pentru schimbarea zilei/datei, intrucat in acest interval au loc modificari automate. Daca apasati un buton in perioada de blocare, se poate defecta mecanismul.

Ordinea de setare: afisaj fazele Lunii, ziua saptamanii, data si ora:

1. Trageti remontoarul in exterior in pozitia II (ceasil se oprente)
2. Setarea afisajului fazei Lunii: rotiti indicatoarele inainte rotind remontoarul pana cand apare pozitia Luna plina.

3. Setati ziua saptamanii si data: rotiti remontoarul pana cand apare ora 6:00. Folosind corectarea rapida, setati data folosind butonul A, si ziua saptamanii pentrulta Luna plina folosind butonul B. Apoi,utilizand remontoarul,deplasati indicatoarele inainte pana cand apare data curenta.

4. Setati ora: rotiti remontoarul pana cand apare ora curenta.

5. Apasati remontoarul inapoi in pozitia I.

Corectarea rapida a datei: apasati butonul A pana cand apare data curenta.

Corectarea rapida a zilei saptamani: apasati butonul B pana cand apare ziua curenta din saptamana.

Datele pentru Luna plina
	2017 20	2018 2019
IAN 12 2	-31 21
FEB 11 19
MAR 12 2	-31 21
APR	11	30	19
MAI 10	29	18
IUN	9 28	17
IUL	9 27	16
AUG	7 26	15
SEP	6 25	14
OCT	5 24	13
NOV	4 23	12
DEC	3 22	12

Mecanism 401

Functile ceasului:

Remontoarul are 2 positi 1 si 2. Butonul (A) la ora 2, butonul (B) la ora 5.

Pozitia 1: ceasul fonctioneza normal.

Positia 2: in timpul perioadei de "blocare",mentionata mai jos, modificarile automate sunt in desfasurare. Apasarea unui buton in timpul perioadei de "blocare"poate deteriora mecanismul.

Butonul (A) (corectie rapidă a datei) nu trebuie să fie apăsat in intervulul orar 11:30 AM -17:30 PM.

Butonul (B) (corectia rapida a schimbarii saptamani calendaristica) nu trebuie sa fie apasat in timpul perioadei de "blocare" de duminica pana luni.

Setaţi secventa pentru afișarea fazei lunii, datei, zilei采暖anii si a orei:

Trageti remontoarul in positia 2 si ceasil se opreste.

Setarea afisarii fazei lunii: rotiti remontoarul in sensul acelor de ceasornic pana la miezul nopii, pana cand apare pozitia lunii pline.

Setarea zilei saptamani: modificati afisarea orei prin rotirea remontoarului inapo si inainte, pana in ziua saptamani ultimei luni pline.

Setarea datei: rotiti remontoarul pana cand apare ora 06:00 AM pe afisaj. Setati data ultimei luni pline cu butonul (A). Apoi, cu remontoarul, mutati indicatoarele inainte pana cand data curenta este afisata.

Setarea orei: rotiti remontoarul pana cand este afisata ora curenta (NB: aminti-vaciclui de 24 de ore).

Setarea calendarului saptamanal: utilis-zand butonul (B), setaşi saptamana calendaristica curentă.

Impingeti remontoarul inapoi n positia 1.

Corectia rapida pentru data: apasati butonul (A) pana cand este afisata data curenta.

Corectia rapida a saptamani calendaristice: apasati butonul (B) panacand saptamana calendaristica curenta este afisata.

Mecanism 64

Functile ceasilui:

Remontoarul are 2 pozitii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
2. Setarea orei: ore si minute. Trageti remontoarul in exterior la positia 2.

Rotiti remontoarul inainte sau inapoi. Apasati remontoarul in pozitia 1.

Mecanism 23

Functile ceasului:

Remontoarul are 2 positii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
2. Setarea orei: ore, minute si secunde.
   Trageti remontoarul in exterior in pozitia 2.
   Secundarul se va opri.

Rotiti remontoarul inainte sau inapo. Sincronizati secundele apasand remontoarul inapo in positia 1 pentru a coincide cu ora indicata de un alt dispositiv.

Mecanism 56, 57

Functile ceasului:

Remontoarul are 3 positii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
2. Corectarea datei: trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inainte si apoiapasati remontoarul inapo in pozitia 1.
3. Setarea orei: ore si minute. Trageti remontoarul in exterior la positia 3. Rotiti remontoarul inainte sau inapoi. Apasati remontoarul in positia 1.

Mecanism 34, 345

Functile ceasului:

Remontoarul are 4 pozitii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul estepositionat lipit de carcasa, remontoarulasigura rezistenta la apa a ceasului.
2. Corectarea datei: trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inapoi si apoi asati remontoarul inapoi in pozitia 1.
3. Setarea orei: ore, minute si secunde. Trageti remontoarul in exterior in positia 3. Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in positia 1 pentru a coincide cu ora indicata de un alt disposizitiv.
4. Corectarea zilei: trabeti remontoarul in exterior la positia 3. Rotiti remontoarul inainte pana cand indicatoarele trece de miezul noptii. Repetati aceasta operatie pana cand apare ziua dorita.

Mecanism 63, 70

Functile ceasului:

Remontoarul are 3 pozitii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
2. Corectarea datei: trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inainte (inapoi pentru referinta 86) si apoi apasati remontoarul inapoi in pozitia 1.
3. Setarea orei: ore, minute si secunde.
   Trageti remontoarul in exterior in pozitia 3.
   Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in pozitia 1

pouru a coincide cu ora indicata de un alt dispositiv.

Mecanism 62

Functile ceasului:

Remontoarul are 4 positii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
2. Corectarea datei: trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inainte si apoiapasati remontoarul inapo in pozitia 1.
3. Setarea orei: ore, minute si secunde. Trageti remontoarul in exterior in positia 3. Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in positia 1 pentru a coincide cu ora indicata de un alt dispositiv.
4. Corectarea orei duale (GMT): trageti remontoarul A in exterior la pozitia B. Rotiti remontoarul inainte sau inapoi pentru a atinge ora dorita si apoiapasati remontoarul in pozitia A.

Mecanism 84

Functile ceasului:

Remontoarul are 4 positii:

1. Pozitia normala (in care purtati ceasul): Atunci cand remontoarul este positionalat lipit de carcasa, remontoarul asigura rezistenta la apa a ceasului.
2. Corectarea datei: trageti remontoarul in exterior in pozitia 2, rotiti remontoarul inainte si apoiapasati remontoarul inapoi in pozitia 1.
3. Corectarea zilei: trageti remontoarul in exterior in pozitia 2, rotiti remontoarul

inapoisi apoipapasari remontoarul inapoip in pozitia 1.

1. Setarea orei: ore, minute si secunde.
   Trageti remontoarul in exterior in pozitia 3.
   Secundarul se va opri. Rotiti remontoarul inainte sau inapoi. Sincronizati secundele apasand remontoarul inapoi in pozitia 1 pentru a coincide cu ora indicata de un alt dispositiv.

Mecanism 843

Functile ceasului:

Remontoarul are 3 positii:
