MANUAL DE UTILIZARE BelliSlimo Cloud 50 Tesy

BOILER ELECTRIC 30-33 Instrucţiuni de utilizare şi depozitare

1. Prezenta descriere tehnică şi instrucţiune de utilizare are scopul de a vă familiariza cu acest produs şi cu condiţiile de instalare şi utilizare corectă. Instrucţiunea este destinată şi tehnicienilor autorizaţi, care vor instala iniţial acest dispozitiv, sau îl vor demonta şi executa ulterior reparaţia, în caz de defecţiune. 2. Vă rugăm să aveți în vedere faptul, că respectarea prezentelor instrucțiuni este în interesul cumpărătorului si totodata este una din condițiile garanției, menționate în certicatul de garanție, pentru a putea cumpărătorul să folsească serviciile grătuite a servisului de garanție. Producătorul nu raspunde pentru deteriorările în aparat , cauzate de explozie și/sau montaj, care nu este efectuat conform specicațiile si instrucțiile din acest manual.

4. Acest aparat este proiectat pentru a folosit de copii de 8 și peste 8 ani și persoane cu capacități zice, sensibile sau mentale reduse, sau persoane cu lipsa de experiență și cunoștințe, dacă acestea sunt supravegheate sau instruite cu privire la utilizarea în condiții de siguranță a aparatului și înțeleg pericolele care pot apărea.

5. Copiii nu ar trebui să se joace cu aparatul

6. Curățarea și întreținerea aparatului nu ar trebui să e efectuată de copii, care nu sunt supravegheați.

ATENTIE! Instalarea si conectarea incorecta a aparatului il poate face periculos pentru sanatatea si viata consumatorilor, ind posibil de a provoca consecinte grave si pe termen lung pentru acestia, inclusiv dar nu numai dizabilitati zice si/sau deces. Acest lucru de asemenea poate provoca daune asupra proprietatii acestora /pagube si/sau distrugere/, precum si asupra tertelor parti, cauzate inclusiv dar fara a se limita la inundatie, explozie si incendiu. Instalarea, conectarea la reteaua de alimentare cu apa si electricitate si punerea in functiune urmeaza sa e efectuate numai si doar de catre electricieni si tehnicieni calicati cu privire la repararea si instalarea dispozitivului, care au dobandit competentele sale de lucru pe teritoriul statului, pe care se efectueaza instalarea si punerea in functiune a dispozitivului si in conformitate cu reglementarile normative. Se interzice orice modicare sau transformare a construcţiei sau schemei electrice a boilerului. La constatarea acestora, garanţia dispozitivului decade. Sub modicare şi transformare se înţelege orice eliminare a unor elemente utilizate de productor, introducerea în boiler a unor componente suplimentare, înlocuirea unor elemente cu elemente similare, dar neaprobate de producător.

1. Boilerul se instalează numai în spaţii cu grad normal de securizare antiincendiară.

2. La montare în baie, dispozitivul trebuie dispus într-un loc în care nu poate udat cu apă de la duş.

3. El este prevăzut numai pentru exploatare în spații interioare închise, în care temperatură nu coboară sub 4°C și nu este prevăzut pentru operare în mod continuu de imersiune. 4. La montarea pe perete – dispozitivul se prinde prin cadrul suporturilor montate de carcasa cu ajutorul suruburilor M8 de carligele portante, care au fost montate si nivelate in prealabil de perete. Carligele portante si diblurile pentru montarea carligelor de perete sunt incluse in set.

Racordarea boilerului la instalaţia de alimentare cu apă

1. Dispozitivul este destinat producerii de apă caldă menajeră în locuinţe, dotate cu instalaţie de alimentare cu apă, cu presiunea nu mai mare de 6 bar (0,6 MPa). 2. Este obligatorie montarea supapei de siguranţă cu care a fost livrat boilerul. Ea se dispune la intrarea apei reci în conformitate cu săgeata de pe corpul ei, care indică sensul apei reci. Nu se admite montarea altei armături de oprire între supapă şi dispozitiv. Excepție:Dacă normele locale cer folosirea unei alte supape sau dispozitiv(care corespunde la EN 1487 sau EN 1489), ea trebuie să e cumpărată aparte.Pentru dispozitive conform EN 1487 presiunea maximă trebuie să e de 0.7 MPa. Pentru alte supape de siguranță, presiunea la care sunt calibrate trebuie să e cu 0.1 MPa sub presiunea marcată pe tabelul aparatului. În aceste cazuri supapă de protecție din complectul aparatului nu trebuie să e folosită. 3. Supapă de siguranță și partea de rețea între ea și aparat trebuie să e protejate împotrivă înghețului. La drenarea cu furtun-partea liberă a furtunului trebuie întotdeauna să e deschisă câtre atmosfera (să nu e scufundată). Furtunul trebuie să e protejat împotrivă înghețului. 4. Pentru funcţionarea fără pericol a boilerului, supapa de siguranţă trebuie regulat curăţată şi vericată dacă funcţionează normal (să nu e blocată), iar pentru regiunile cu apă prea calcaroasă, să e curăţat calcarul depus. Acest serviciu nu este obiect al întreţinerii de garanţie. 5. În scopul evitării unor prejudicii aduse utilizatorului şi altor persoane în cazurile de deranjamente în sistemul de alimentare cu apă caldă, este necesar ca boilerul să e instalat în spaţii cu hidroizolaţie a podelei şi drenaj în sistemul de canalizare. În nici un caz nu dispuneţi sub dispozitiv obiecte care nu sunt rezistente la apă. La instalarea dispozitivului în încăperi fără hidroizolaţie a podelei este necesar să se construiască sub el o cadă de protecţie, dotată cu drenaj spre canalizare 6. La exploatare - (regim de încălzire a apei)- este normal sa apară picături de apă din oriciul pentru drenaj a supapei de protecție. Supapă terbuie lasată deschisă către atmosferă. Luați măsuri pentru evacuarea sau colectarea cantităților de apă scursă, pentru a evita daune.

7. În caz că temperatura din încăpere cade sub 0 °С, boilerul trebuie să se scurgă.

Când este necesară golirea boilerului, trebuie obligatoriu mai întâi să întrerupeţi alimentarea electrică a acestuia. Opriţi apa către dizpozitiv. Deschideţi robinetul pentru apă caldă de la baterie. Deschideţi robinetul 7 (g. 5)ca să scurgeţi apa din boiler. Dacă în instalaţie nu e instalat acest robinet, boilerul poate să e scurs direct de la conducta care-l alimentează, dezlegînd conducta de la reţea.

Branşarea boilerului la reţeaua electrică de alimentare

1. Nu puneţi boilerul în funcţiune înainte de a vă asigura că el este umplut cu apă.

2. La branşarea boilerului la reţeaua electrică să se acorde o atenţie deosebită conectării corecte a conductorului de protecţie. 3. Încălzitor de apă fără cablu de alimentare - În circuitul electric de alimentare a aparatului trebuie montat un dispozitiv, care să asigure decuplarea tuturor polilor în condiţiile unei supratensiuni de gradul III. 4. Dacă cablul de alimentare (la modele utilate cu asemenea cablu) este defect, acesta trebuie înlocuit de un reprezentant al service-lui sau de o persoană cu o calicare asemănatoare pentru a evitat orice risc. 5. Pentru boilerele cu montaj orizontal Izolarea cablurilor de alimentare de la sursa de alimentare trebuie să fie protejată de contactul cu flansa dispozitivului (în zona capacului de plastic). De exemplu cu tub de izolare cu rezistenţă la temperatură mai mare de 90 °C. 6. În tipul încălzirii este posibil din aparat să se audă șuierat(apă care erbe). Acest sunet este normal și nu indică o defecțiune. Sunetul se va face mai- puternic cu timpul, iar cauză este calcărul acumulat. Pentru eliminarea sunetului este necesară curațarea aparatului. Acest serviciu nu face parte de servisul de garanție. Stimaţi clienţi, Echipa rmei TESY vă felicită din inimă pentru noua achiziţie. Sperăm că noul dumneavoastră dispozitiv electrocasnic va contribui la sporirea confortului în casa dumneavoastră.31Românesc

1. Capacitatea nominală V, litri vezi plăcuţa de pe dispozitiv

2. Tensiunea nominală - vezi plăcuţa de pe dispozitiv

3. Puterea nominală - vezi plăcuţa de pe dispozitiv

4. Presiunea nominală - vezi plăcuţa de pe dispozitiv

Această nu este tensiunea rețelei de apă.Ea este declarată pentru aparat și se referă la cerințele de siguranță.

5. Tipul boilerului - încălzitor de apă închis, cu acumulare, cu izolaţie termică

6. Acoperire internă pentru modele: GC-sticlo-ceramică;

7. Consum zilnic de energie electrică - vezi Anexă I

8. Prol de sarcină declarat - vezi Anexa I

9. Cantitate de apă amestecată la 40°C V40 litri - vezi Anexa I

10. Temperatura maximă a termostatului - vezi Anexa I

11. Setări de temperatură presetate - vezi Anexa I

12. Eciența energetică în timpul încălzirii apei - vezi Anexa I

III. DESCRIERE ŞI PRINCIPIUL DE FUNCŢIONARE

Dispozitivul este compus din carcasă, anşe, dispusă în partea inferioară (pentru boilerele cu montaj vertical) sau lateral (pentru boilerele cu montaj orizontal), panou de protecţie din plastic şi supapă de siguranţă.

1. Carcasa se compune din doua rezervoare din otel (recipiente de apa)şi mantă

exterioară, cu izolaţie termică între ele, confecţionată din produsul ecologic spumă de poliuretan de densitate mare şi două ţevi cu let G ½” pentru admisia apei reci (cu inel albastru) şi evacuarea apei calde (cu inel roşu). Rezervorele interne, in functie de model, pot de doua tipuri:

Din oţel negru, protejat de coroziune cu o acoperire specială din sticlo-ceramică

magneziu. Încălzitorul electric serveşte la încălzirea apei din rezervor şi este comandat de termostat, care menţine automat o anumită temperatură. Aparatul are doua dispozitive incorporate (pentru ecare rezervor de apa) pentru protectie impotriva supraincalzirii (termostate) care decupleaza incalzitorul respectiv de la reteaua de alimentare electrica, atunci cand temperatura apei atinge valori prea mari.

3. Supapa de siguranţă are rolul de a preveni golirea completă a boilerului în caz

de oprire a admisiei de apă rece de la instalaţia de alimentare cu apă. Ea protejează şi de creşterea presiunii din rezervor peste valoarea admisă în regimul de încălzire (cu creşterea temperaturii apa se dilată, presiunea va creşte, de asemenea), prin evacuarea excesului prin gaura de drenaj. Supapa de siguranţă nu poate să protejeze boilerul de o presiune a apei din instalaţia de alimentare cu apă superioară celei stabilite pentru dispozitiv.

Se recomandă instalarea dispozitivului la o distanţă apropiată de locul de utilizare a apei calde, în scopul reducerii pierderilor de căldură din ţevi. La montare în baie, dispozitivul trebuie dispus într-un loc în care nu poate udat cu apă de la duş. La montarea pe perete – dispozitivul se prinde prin cadrul suporturilor montate de carcasa cu ajutorul suruburilor M8 de carligele portante, care au fost montate si nivelate in prealabil de perete. Carligele portante si diblurile pentru montarea carligelor de perete sunt incluse in set. Schema pentru montare verticala – g. 4.1 Schema pentru montare orizontala – g. 4.2. În scopul evitării unor prejudicii aduse utilizatorului şi altor persoane în cazurile de deranjamente în sistemul de alimentare cu apă caldă, este necesar ca boilerul să e instalat în spaţii cu hidroizolaţie a podelei şi drenaj în sistemul de canalizare. În nici un caz nu dispuneţi sub dispozitiv obiecte care nu sunt rezistente la apă. La instalarea dispozitivului în încăperi fără hidroizolaţie a podelei este necesar să se construiască sub el o cadă de protecţie, dotată cu drenaj spre canalizare. Observaţie: cada de protecţie nu intră în furnitura standard şi se alege de utilizator.

2. Racordarea boilerului la instalaţia de alimentare cu apă

Fig. 5 Unde: 1 – ţeavă intrare; 2 – supapă de siguranţă; 3 – ventil de reducere (la o presiune în ţevi de peste 0,7 MPa); 4 – robinet de oprire; 5 – pâlnie conectată la canalizare; 6 – furtun; 7 – Robinet de scurgere a apei din boiler. Pentru racordarea boilerului la instalaţia de alimentare cu apă trebuie avute în vedere semnele (inelele) indicatoare colorate de pe ţevi: albastru pentru apă rece (de intrare), roşu pentru apă caldă (de ieşire). Este obligatorie montarea supapei de siguranţă cu care a fost livrat boilerul. Ea se dispune la intrarea apei reci în conformitate cu săgeata de pe corpul ei, care indică sensul apei reci. Excepție: Dacă normele locale cer folosirea unei alte supape sau dispozitiv(care corespunde la EN 1487 sau EN 1489), ea trebuie să e cumpărată aparte.Pentru dispozitive conform EN 1487 presiunea maximă trebuie să e de 0.7 MPa. Pentru alte supape de siguranță , presiunea la care sunt calibrate trebuie să e cu 0.1 MPa sub presiunea marcată pe tabelul aparatului. În aceste cazuri supapă de protecție din complectul aparatului nu trebuie să e folosită. Prezenţa altor (vechi) supape de siguranţă pe duct poate duce la deteriorarea dispozitivului dumneavoastră şi trebuie îndepărtare. Nu se admit alte supape sau robinete de închidere între aparat și supapă de siguranță(dispozitivul de siguranță). Nu se admite înşurubarea supapei în lete cu lungimea mai mare de 10 mm; în caz contrar se poate ajunge la deteriorarea supapei, ceea ce pune dispozitivul dumneavoastră în pericol. Supapă de siguranță și partea de rețea între ea și aparat trebuie să e protejate împotrivă înghețului. La drenarea cu furtun-partea liberă a furtunului trebuie întotdeauna să e deschisă câtre atmosfera (să nu e scufundată). Furtunul trebuie să e protejat împotrivă înghețului. Umplerea boilerului cu apă se face prin deschiderea robinetului de admisie a apei reci de la instalaţia de alimentare cu apă către boiler şi a robinetului de apă caldă al bateriei. După umplerea boilerului, din baterie trebuie să înceapă să curgă un jet continuu de apă. Acum puteţi să închideţi robinetul de apă caldă al bateriei. Când este necesară golirea boilerului, trebuie obligatoriu mai întâi să întrerupeţi alimentarea electrică a acestuia. Opriţi apa către dizpozitiv. Deschideţi robinetul pentru apă caldă de la baterie. Deschideţi robinetul 7 (g. 5 )ca să scurgeţi apa din boiler. Dacă în instalaţie nu e instalat acest robinet, boilerul poate să e scurs direct de la conducta care-l alimentează, dezlegînd conducta de la reţea. La detaşarea anşei este normal să se mai scurgă câteva litri de apă rămase în rezervor. La golire, trebuie luate măsuri de prevenire a daunelor, care ar putea cauza apa scursă. În cazul în care presiunea rețelei de apă depășește valoarea menționată în paragraful I , este necesară montarea unei valve de reducție, în caz contrariu boilerul termoelectric nu va exploatat corect. Producătorul nu îşi asumă răspunerea pentru problemele intervenite din cauza unei exploatări incorecte a dispozitivului.

3. Branşarea boilerului la reţeaua electrică de alimentare.

Înainte de a cupla alimentarea electrică, asiguraţi-vă că dispozitivul este plin cu apă. 3.1. La modelele utilate cu cablu de alimentare în set cu ştecăr, conectarea se face cănd acesta se leagă de priză. Decuplarea de la reţeua electrică se face prin scoaterea ştecherului din priză. Priză trebuie să e corect conectată la un circuit separat asigurat cu siguranță de scurt circuit.El trebuie să e înpamântat. 3.2. Încălzitoare de apa completat cu un cablu de alimentare, fără ştecher Aparatul trebuie să e conectat la un circuit separat de cablajul x prevăzut cu o siguranță de 16A curent nominal anunțat (20A pentru putere> 3700W). Conectarea trebuie să e permanentă - fără cuplare. Circuitul de curent trebuie să e prevăzut cu o siguranţă şi cu un dispozitiv incorporat, care să asigure deconectarea tuturor polilor în condiţiile de supratensiune de categoria III. Conectarea relor cablului de alimentare al aparatului trebuie să e îndeplinită astfel:

Firul cu izolare de culoarea maro - la cablul fază din instalaţia electrică (L)

Firul cu izolare de culoarea albastră - la cablul neutru din instalaţia electrică (N)

Firul cu izolare de culoarea galbenă-verde - la conductorul de protecţie al instalaţiei electrice ( ). 3.3. Încălzitor de apă fără cablu de alimentare Aparatul trebuie să e conectat la un circuit separat de cablajul x de instalaţia electrică staţionară, prevăzut cuo siguranță de 16A curent nominal anunțat (20A pentru putere> 3700W). Conexiunea se face cu conductoare cu singur nucleu (solide) - cablu 3 x2, 5 mm2 pentru o capacitate totală de 3000W (cablu 3x4.0 mm2 pentru putere> 3700W). În circuitul electric de alimentare a aparatului trebuie montat un dispozitiv, care să asigure decuplarea tuturor polilor în condiţiile unei supratensiuni de gradul III. Pentru a se monta pe boiler conductorul electric de alimentare, trebuie dat jos capacul din plastic (Fig. 7.3). Conectarea conducătorilor de alimentare trebui să e în conformitate cu marcajele de pe clemele, după cum urmează:

cel de faza la indicaţie A sau A1 sau L sau L1.

cel neutru la indicaţie N (B sau B1 sau N1)

Este obligatorie conectarea cablului de protecţie la îmbinarea cu şurub, marcată cu semnul . După efectuarea montajului, se pune la loc capacul din plastic! Lămuriri cu privire la g.6: T1, T2 – termoîntrerupător; TR/EC – termoregulator/ bloc electronic; S1, S2 – Senzorul; R1, R2 – încălzitor; F1, F2 – anşă; Wi-Fi (în cazul în care modelul are Wi-Fi).32

REZERVOR DE APĂ CU ACOPERIRE STICLOCERAMICĂ) Anodul din magneziu protejează suprafaţa internă a rezervorului de apă de corozie. El este un element supus la uzură şi trebuie înlocuit periodic. Pentru o funcţionare abilă şi de durată a boilerului dumneavoastră, producătorul recomandă efectarea unor controale periodice ale stării anodului din magneziu, de către un tehnician autorizat şi înlocuirea anodului în caz de necesitate, aceasta putându-se face în timpul prolaxiei periodice a dispozitivului. Pentru efectuarea înlocuirii, contactaţi unităţile specializate de service!

VI. LUCRU CU APARATUL

1. Pornirea boilerului electric

Înaintea punerii în funcțiune a aparatului asigurați-vă că este corect conectat la rețeaua de curent și este umplut cu apă. Pornirea boilerului se face printr-un dispozitiv incorporat în instalaţia, descris la punctul 3.3 din paragraful IV sau prin conectarea ştecherului în priză (în cazul în care modelul are cablu cu ştecher).

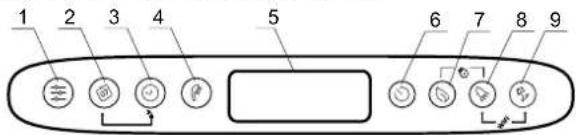

2. Descrierea panoului de comandă a aparatului

Indicarea butoanelor şi elementelor:

1 - Buton pentru selectare program si activarea functiilor de programare in

4 - Buton “dus-para” pentru selectarea numarului de dusuri si activarea

regimului “Comanda manuala”.

3. Pornirea controlului electronic a aparatului

Pornirea se face din butonul . Pe displayul se aşează modul în care va funcţiona şi în funcţie de acesta simbolurile descrise pentru ecare regim mai jos. Dezactivarea controlului electronic se face prin apăsarea butonului .

4. Setarea şi controlul aparatului

Activarea şi dezactivarea Wi-Fi (în cazul în care modelul are Wi-Fi). Activarea şi dezactivarea modulului Wi-Fi se face prin apăsarea simultană a butoanelor

pentru minim 10 secunde în mod stand-by, adică atunci când aparatul a fost oprit din butonul . Atunci cînd modului Wi- Fi este activat pe displayul se aşează simbolul . Nota: În cazul în care aparatul este resetat la setările de fabrică, atunci acesta trebuie din nou conectat la dispozitivul Wi-Fi.

Setarea zilei săptămânii și o orei Pentru că modurile de funcţionare să funcţioneze corect este necesar să setaţi ora şi ziua actuală a săptămânii. Setarea se face în modul stand-by, adică atunci când aparatul nu este pornit. Mentineti apasat butonul . In campul pentru selectare zi din saptamana incepe sa clipeasca o zi din saptamana. Cu ajutorul butonului selectati ziua respectiva din saptamana. Apasati butonul pentru a conrma. Primele doua cifre ale timer-ul incep sa clipeasca. Cu butonul setati ora si conrmati cu butonul . A doua grupa de cifre incepe sa clipeasca. Din nou cu ajutorul butonului setati minutele si conrmati cu butonul .

Orientarea asajului din pozitie verticala in pozitie orizontala Pentru a functiona corect modurile de programare la montarea orizontala a dispozitivelor este obligatoriu sa alegeti regim de functionare pentru modele “orizontale” (orientare orizontala a asajului). Pentru a trece de la simbolurile orizontale la cele verticale si invers este necesar sa apasati si mentineti apasate ambele butoane + pentru 5 secunde, atunci cand boilerul se aa in regim “Stand by”. IMPORTANT: Boilerul electric TESY, care dumneavoastra detineti, are cea mai ridicata clasa de ecienta energetica. Clasa dispozitivului in regim ECO este garantata numai in cazul orientarii determinate corecte a asajului.

Modul „Control manual" Prin butonul puteţi selecta modul de funcţionare „Control manual“. Pe asaj apare simbolul si timer-ul cu numaratoare inversa daca dispozitivul se aa in regim de incalzire sau ceas, daca dispozitivul este gata pentru utilizare. Atunci cand activati regimul manual, pe ecran se aseaza ultimul numar setat si salvat de dusuri. Numarul maxim de dusuri care pot selectate depinde de model si este prezentat in tabelul 1.3.

Mod „Antiîngheţ" Funcţia BOOST este activă în modulele „Antiîngheţ“ şi „Programator săptămânal“. Pentru a activa functia “anti-inghet”, apasati butonul pana la aparitia simbolului

pe asaj. IMPORTANT: Alimentarea cu energie electrică trebuie să e pornită. Supapă de siguranță și conductă la aparatul trebuie să e asigurată împotriva înghețului

Mod „Programator săptămânal" Prin apasarea butonului , puteti selecta unul din cele trei regimuri de programare saptamanale incorporate - P1, P2 sau P3. Pentru a seta programul selectat, apasati si mentineti apasat butonul pentru a incepe setarea acestuia. Dispozitivul intra in regim de programare pentru programul selectat. Pe asaj indicatorul pentru program (P1, P2 sau P3) clipeste. Pasul 1 – Selectare zi din saptamana Prin cadrul butonului alegeti o zi din saptamana, pentru care veti schimba programul. Pasul 2 – Selectare ora Cu butonul alegeti ora dorita. Pasul 3 – selectare cantitate dorita de apa calda Cu butonul selectati numarul de dusuri pentru a indica cantitatea necesara de apa calda pentru ora dorita. Pot selectate in mod optional *, 1, 2 ... numere de dusuri, prin apasarea butonului . “*” inseamna ca este selectat regimul “anti-inghet”, care pe asaj este vizualizat cu simbolul . Prin folosirea combinatiei de butoane + puteti copia setarile (numar de dusuri) de la ora curenta la ora urmatoare. Pentru acest scop butonul se mentine apasat, iar prin apasarea butonului se trece la urmatoarea ora (celula vecina), ind copiat numarul selectat de dusuri. Pentru ecare ora din zi si din noapte este prevazuta o celula in diagrama. Cifrele sub diagrama va ghideaza. Legenda indicațiilor: - atunci cand celula pentru ora este bifata exista solicitare pentru apa calda in acel moment si apa va incalzita in functie de numarul de dusuri; - dacă celula orară este neocupată, aparatul nu va funcţiona în această oră. Modicarile efectuate sunt conrmate cu o apasare a butonului , dupa care dispozitivul va iesi din regimul de congurare. In cazul in care butoanele nu sunt manipulate pentru o perioada de timp, modicarile vor memorate automat (chiar daca nu au fost conrmate). Regimuri de programare – P1 si P2 Pentru programele P1 si P2 puteti selecta in care zi a saptamanii, la ce ora ce cantitate de apa calda este necesara. Dispozitivul calculeaza cand trebuie sa porneasca pentru a furniza cantitatea necesara la ora setata. Exemplu: Daca este setat Miercuri la ora 18:00 sa aveti apa calda pentru 3 dusuri, dispozitivul va mentine aceasta cantitate pentru o anumita perioada de timp si se va opri. Regim de programare – P3 Pentru programul P3 puteti selecta in care zi a saptamanii, pentru ce perioada de timp sa porneasca dispozitivul si ce cantitate de apa calda sa asigure. Dispozitivul porneste si incearca sa atinga cantitatea selectata de dusuri. Exemplu: Daca este setat Miercuri la ora 18:00 sa aveti apa calda pentru 3 dusuri, dispozitivul va incepe sa incalzeasca apa la aceasta ora pana la atingerea numarului de 3 dusuri selectate.

In regimul “ECO”, boilerul electric produce un propriu algoritm de functionare, pentru a garanta o economie a costurilor de energie, respectiv pentru a reduce costurile dvs. de electricitate, dar sa mentina un confort maxim in utilizare. Atenţie! Boilerul electric TESY pe care îl deţineţi este de cea mai înalta clasa de energie. Clasa aparatului este garantată numai la funcţionare aparatului în mod ECO "Eco smart", datorita economii semnicative de energie care este generată. Principul de funcţionare: După alegerea unuia dintre cele trei moduri „Eco smart“, aparatul va învăţa obiceiurile dumneavoastră şi îşi va face singur un program săptămânal, astfel încât sî vă asigure cantitatea necesară de apă în momentul respectiv în care aveţi nevoie de ea, dar şi în aşa fel încât să genereze economii de energie şi să reducă factura dumneavoastră de electricitate. Principiul de funcționare necesită o perioadă de auto-învăţare care durează o săptămână, după care modul "Eco smart" începe să acumuleze economii de energie, fără a perturba confortul dumneavoastră, calculat pe baza obiceiurilor dumneavoastră. Aparatul continuă să urmărească obiceiurile dumneavoastră şi să se auto- modice în mod continuu. În acest mod nu este posibilă intervenţia din partea dumneavoastră după ce este selectat. Dacă vă schimbați obiceiurile de multe ori, aparatul nu va putea crea un algoritm destul de precis, care să garanteze confortul dumneavoastră și care să asigure apă caldă exact atunci când aveţi nevoie. În acest sens, dacă funcţionarea aparatului în mod „Eco smart“ nu vă satisface şi nu vă asigură confortul necesar, şi doriţi aparatul să continue să aibă grijă pentru reducerea costurilor Dvs, prin apăsarea butonului Dumneavoastră puteţi selecta modul de funcţionare EC1, pentru un nivel mai ridicat de confort, la care de asemenea se va genera economisire a energiei, deși într-o măsură mai mică. Selectarea modului EC1 este destinat utilizatorilor cu obiceiuri variabile, pentru care greu se poate face un program de funcţionare săptămânal exact. Pentru generarea economiei maxime de energie, puteti selecta regimul EC2. Acesta este un regim cu algoritm SMART cu prioritate de incalzire in timpul noptii. Mentiune: In caz de oprire sau intrerupere a alimentarii, dispozitivul pastreaza setarile sale pana la 12 ore. Numai cu butonul "on / o" puteţi reporni algoritmul. în acest caz aparatul va începe să se auto-înveţe din nou.

Funcţia"LOCK" Mentinerea continua a celor doua butoane + “blocheaza” panoul de comanda si prin cadrul acestuia nu mai pot setate comenzi. In cazul in care panoul este blocat, pe asaj apare simbolul . Prin apasarea oricarui buton cu panou blocat, toate butoanele clipesc, dar dispozitivul nu acepta comenzi, simbolul clipeste de 3 ori, prin care solicita deblocare. Pentru a debloca panoul din nou, este necesar sa apasati si sa mentineti apasate in mod simultan butoanele + pentru 2 secunde.

Funcţia „Vacation VAC“ (Vacanţa) În cazul în care planicaţi să lipsiţi din casă pentru mai mult de 1 zi, puteţi activa modul „Vacanţa“ pentru că boilerul să ştie când vă întoarceţi şi când să vă asigure apă caldă. Pentru a activa regimul “Vacanta” trebuie sa apasati butonul . Pe asaj se vizualizeaza “00” zile, iar cifrele si simbolul clipesc. In cazul in care numarul de zile “00” nu va modicat, regimul “Vacanta” nu poate activat. Pentru a introduce numar de zile folositi butonul . Printr-o singura apasare numaratorul creste cu o cifra. Prin mentinerea apasata a butonului numaratorul creste in mod automat la o viteza mai mare. Numarul maxim de zile care se poate introduce este 90. Simbolul continua sa clipeasca. Ceilalti doi parametri sunt setati ca setari din fabrica: numar maxim de dusuri la ora 18:00 in ultima zi din vacanta. Pentru a modica ora in care trebuie sa e asigurata cantitatea dorita de apa calda folositi butonul . Pentru a modica numarul de dusuri folositi butonul

Parametrii selectati sunt conrmati prin apasarea butonului , prin care regimul “Vacanta” este activat. Pe asaj simbolul se opreste sa clipeasca si se aprinde permanent. Sunt asate numarul de zile de vacanta, numarul de dusuri si ora, la care trebuie sa e asigurata apa calda. Iesirea din regimul de vacanta, fara modicare, se poate efectua sau prin apasarea sau daca nu atingeti o perioada lunga de timp nici unul din butoane. Simbolul dispare. Pentru a iesi din regimul “Vacanta” apasati unul dintre urmatoarele butoane - , sau . Daca apasati butonul , timp in care regimul “Vacanta” este activat, se intra in regim de programare si numarul de zile si simbolul incep sa clipeasca din nou. Nota: Numărul de zile care introduceţi/perioada de absenţă/ trebuie să includă şi ziua în care vă întoarceţi acasă.

Funcţia "BOOST" (Încălzire unică până la temperatura maximă şi întoarcere automată la modul de funcţionare deja selectat) La activarea funcţiei BOOST, boilerul va încălzi apa până la temperatura maximă posibilă, fără a schimba algoritmul modului respectiv de funcţionare, adică fără a schimba programul săptămânal "Eco smart" logica de control sau temperatura setată manual. După atingerea temperaturii maxime, unitatea trece automat la modul de funcţionare anterior. Funcţia BOOST este activă în modulele „Eco smart“, „Vacantion“ şi „Programator săptămânal“. Pentru a porni funcţia BOOST, mentineti apasat din nou butonul . Pentru a deactiva BOOST, mentineti apasat din nou butonul .

Funcţia „RESETAREA SETĂRILOR DE FABRICA“ Pentru realizarea funcţiei este important că boilerul să e în mod „Stand by“. Se realizează prin menținerea butonul timp de cel puțin 10 secunde. In timpul celor 10 secunde se vor aprinde toate simbolurile panoului, care simbolizează deja că ați resetat dispozitivul la setările din fabrică.

Simbolul „Cap de Duş“ Simbolul “Dus-Para” va ofera informatie despre cantitatea de apa calda deja incalzita si daca a fost atinsa cantitatea setata in regimuri diferite. Cantitatea de apa pentru un dus este calculata pe baza standardelor europene medii si este posibil sa nu coincida confortului dumneavoastra. Atunci cand simbolul “Dus-para” este aprins continuu, acest lucru inseamna ca este atinsa cantitatea de apa calda setata. Atunci cand simbolul “Dus-para” clipeste, indica ca dispozitivul este in regim de incalzire. Atunci cand mai mult de un “dus” nu sunt gata, acestea clipesc unul dupa altul in mod continuu. Astfel se ofera informatie pentru cantitatea de apa calda setata, precum si cantitatea atinsa in ecare moment. Exemplu: Apa calda pentru 2 dusuri este gata pentru folosire. Al treilea dus este in proces de incalzire. Scopul nal este de a exista apa calda cu cantitate echivalenta a 3 dusuri. In regim “Comanda manuala” si regim “BOOST” pe ecran se vizualizeaza un timer care indica in mod orientativ timpul ramas pana la atingerea cantitatii de apa calda setata.

5. Probleme inregistrate

In cazul inregistrarii problemei in dispozitiv simbolul apare pe panou si incepe sa clipeasca. Codul erorii inregistrate apare pe asaj. Lista erorilor care pot aşate pe ecranul aparatului: Codul erorii Denumirea erorii Еr1 Senzor 1 - Senzorul inferior este intrerupt Еr2 Senzor 1 - Senzorul inferior este in scurtcircuit Еr3 Senzor 1 - Senzorul superior este intrerupt Еr4 Senzor 1 - Senzorul superior este in scurtcircuit Еr5 Senzor 2 - Senzorul inferior este intrerupt Еr6 Senzor 2 - Senzorul superior este intrerupt Еr7 Senzor 2 - Senzorul inferior este in scurtcircuit Еr8 Senzor 2 - Senzorul superior este in scurtcircuit Еr9 Eroare software Еr10 Incalzitor cuplat la functionare uscata (H1) Еr11 Incalzitor cuplat la functionare uscata (H2) Nota: Dacă se aşează simbolul oricare dintre erorile de mai sus, vă rugăm să contactați un service autorizat! Sercicele sunt specicate în certicatul de garanție.

VII. ÎNTREŢINEREA PERIODICĂ

În timpul funcţionării normale a boilerului, sub acţiunea temperaturii înalte, pe suprafaţa încălzitorului se depune calcar. Aceasta înrăutăţeşte schimbul de căldură dintre încălzitor şi apă. Temperatura de pe suprafaţa încălzitorului şi din zona înconjurătoare creşte. Apare un zgomot caracteristic /de apă în erbere/. Termoregulatorul începe să se anclanşeze mai des. Este posibilă o anclanşare “mincinoasă” a protecţiei termice. Din acest motiv, producătorul acestui dispozitiv recomandă efectuarea prolaxiei boilerului la ecare 2 ani, de către un centru sau unitate de service autorizată. Această prolaxie trebuie să includă şi curăţarea şi vericarea protectorului anodic (la boilerele cu acoperire sticloceramică), şi în caz de necesitate, să e înlocuit cu unul nou. Pentru a curăța aparatul folosiți lavetă umedă. Nu folosiți preparate abrăzive sau cele care conțin diluante. Nu turnați apă pe aparat. Producătorul nu poartă nici o răspundere pentru consecinţele rezultate din nerespectarea prezentelor instrucţiuni. Indicaţii pentru protecţia mediului înconjurător Aparatele electrice uzate sunt materiale valoroase, motiv pentru care locul lor nu este la gunoiul menajer! Din această cauză, vă rugăm să ne sprijiniţi şi să participaţi la protejarea resurselor naturale şi a mediului înconjurător, prin predarea acestui aparat la centrele de preluare a acestora, în cazul în care ele există.34
