MANUAL DE UTILIZARE Auto Reel 2490 HOZELOCK

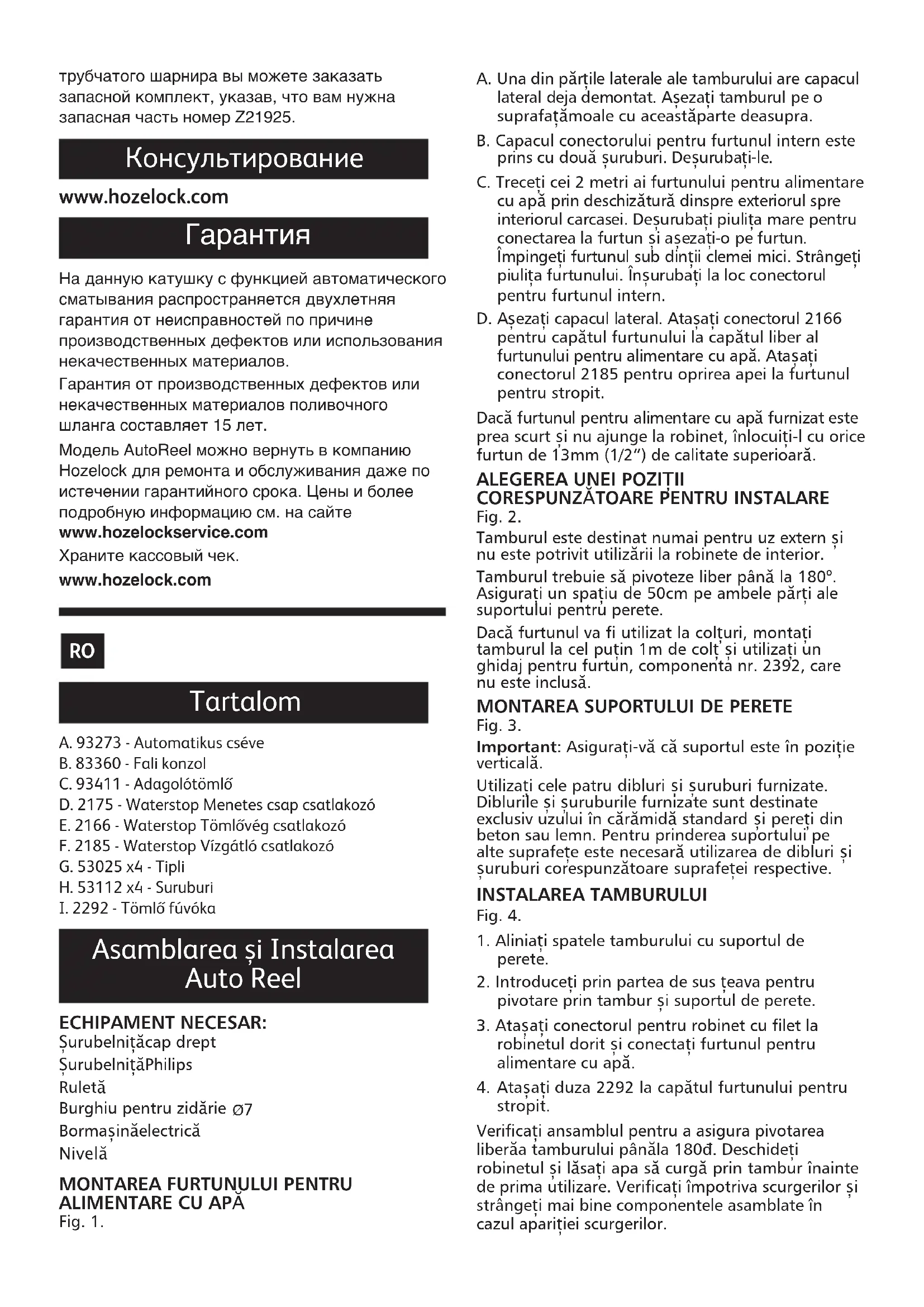

ECHIPAMENT NECESAR: Șurubelniță cap drept Șurubelniță Philips Ruletă Burghiu pentru zidărie

Bormașină electrică Nivelă

Fig. 1. A. Una din părțile laterale ale tamburului are capacul lateral deja demontat. Așezați tamburul pe o suprafață moale cu această parte deasupra. B. Capacul conectorului pentru furtunul intern este prins cu douășuruburi. Deșurubați-le. C. Treceți cei 2 metri ai furtunului pentru alimentare cu apă prin deschizătură dinspre exteriorul spre interiorul carcasei. Deșurubați piulița mare pentru conectarea la furtun și așezați-o pe furtun. Împingeți furtunul sub dinții clemei mici. Strângeți piulița furtunului. Înșurubați la loc conectorul pentru furtunul intern. D. Așezați capacul lateral. Atașați conectorul 2166 pentru capătul furtunului la capătul liber al furtunului pentru alimentare cu apă. Atașați conectorul 2185 pentru oprirea apei la furtunul pentru stropit. Dacă furtunul pentru alimentare cu apă furnizat este prea scurt și nu ajunge la robinet, înlocuiți-l cu orice furtun de 13mm (1/2”) de calitate superioară.

Fig. 2. Tamburul este destinat numai pentru uz extern și nu este potrivit utilizării la robinete de interior. Tamburul trebuie să pivoteze liber până la 180º. Asigurați un spațiu de 50cm pe ambele părți ale suportului pentru perete. Dacă furtunul va fi utilizat la colțuri, montați tamburul la cel puțin 1m de colțși utilizați un ghidaj pentru furtun, componenta nr. 2392, care nu este inclusă.

MONTAREA SUPORTULUI DE PERETE

Fig. 3. Important: Asigurați-vă că suportul este în poziție verticală. Utilizați cele patru dibluri și șuruburi furnizate. Diblurile și șuruburile furnizate sunt destinate exclusiv uzului în cărămidă standard și pereți din beton sau lemn. Pentru prinderea suportului pe alte suprafețe este necesară utilizarea de dibluri și șuruburi corespunzătoare suprafeței respective. INSTALAREA TAMBURULUI Fig. 4.

1. Aliniați spatele tamburului cu suportul de

2. Introduceți prin partea de sus țeava pentru

pivotare prin tambur și suportul de perete.

3. Atașați conectorul pentru robinet cu filet la

robinetul dorit și conectați furtunul pentru alimentare cu apă.

4. Atașați duza 2292 la capătul furtunului pentru

stropit. Verificați ansamblul pentru a asigura pivotarea liberă a tamburului până la 180º. Deschideți robinetul și lăsați apa să curgă prin tambur înainte de prima utilizare. Verificați împotriva scurgerilor și strângeți mai bine componentele asamblate în cazul apariției scurgerilor. Asamblarea și Instalarea Auto Reel

КонсультированиеPuteți atașa o piesă pentru blocare (nu este inclusă) pentru a asigura tamburul atunci când acesta este lăsat nesupravegheat pe perete (fig. 4A). Fig. 4B. Deasupra țevii pentru pivotare există un spațiu de depozitarea furtunului de alimentare cu apă atunci când acesta nu este în uz. În partea inferioară a suportului de perete există un spațiu de depozitare a accesoriilor pentru capătul furtunului.

UTILIZAREA SIGURANȚEI DE BLOCARE

Fig. 5. Acționați siguranța prin intermediul pârghiei din partea laterală a tamburului. Siguranța are două funcții:

1. Să oprească scoaterea furtunului atunci când

acesta este rulat complet.

2. Să prevină rularea accidentală atunci când

furtunul este în uz. Pentru a bloca, rotiți pârghia către simbol . Pentru deblocare, rotiți pârghia astfel încât aceasta este îndreptată către simbol . Pentru siguranță suplimentară blocați întotdeauna tamburul atunci când acesta este nesupravegheat. Nu acționați siguranța atunci când tamburul este în funcțiune.

UTILIZAREA SIGURANȚEI TAMBURULUI

1. Pentru rularea furtunului, deblocați siguranța de

blocare (vezi mai sus), prindeți capătul furtunului și îndepărtați-vă de tambur în orice direcție.

2. Tamburul este dotat cu un sistem de fixare pentru

menținerea furtunului la lungimea dorită. Veți auzi 4 ‘clickuri’ la fiecare metru, pe măsură ce furtunul este rulat. Atunci când furtunul a ajuns la lungimea dorită, opriți-văși trageți ușor furtunul până auziți unul din cele 4 ‘clickuri’ ale sistemului de fixare. Furtunul este acum fixat pe poziție pentru utilizare, sau poate fi așezat jos fără a se mai rula. În acest moment puteți acționa siguranța de blocare dacă este cazul.

3. Dacă este nevoie de cablu suplimentar, desfaceți

siguranța de blocare dacă este cazul, prindeți capătul furtunului și îndepărtați-vă de tambur repetând procedura de fixare automată.

4. Sistemul de fixare automată este declanșat prin

tragerea furtunului de tambur ulterior celor 4 ‘clickuri’ ale sistemului de fixare. FURTUNUL TREBUIE ADUS ÎNAPOI LA TAMBUR. Pentru a preveni avariile sau rănirea: ! INTERZIS: Nu dați drumul furtunului pe durata rulării. Întotdeauna reveniți către tambur ținând cu atenție furtunul. Nu dați drumul furtunului înainte ca mecanismul de blocare automată să fie acționat. Nu introduceți degetele sau alte obiecte în orificiul pentru furtun al tamburului pe durata funcționării. Nu încercați să îndepărtați șuruburile din orice componentă a produsului. ! RECOMANDĂRI: Desfaceți tamburul din perete pe durata iernii pentru a preveni avariile cauzate de îngheț. Păstrați podeaua/zona de sub tambur cât de uscată posibil pentru a minimiza riscurile de alunecare. Închideți robinetul când nu utilizați furtunul. Fig 6. În cazul în care furtunul nu se rulează corespunzător cu robinetul pornit: ! Depresurizai furtunul, fie permiând curgerea apei prin el atunci când aducei captul furtunului înapoi la tambur sau prin oprirea alimentrii cu ap a furtunului. ! Ridicai captul furtunului pân deasupra taliei dac sistemul de rulare pierde din putere pe ultimii câiva metri. ! Aducei captul furtunului înapoi la tambur dup cum este prezentat în fig. 6. Dacă pârghia siguranței de blocare nu poate fi acționată atunci când furtunul este rulat complet, trageți furtunul până când auziți unul din cele 4 ‘clickuri’. Furtunul este acum fixat în poziție și pârghia siguranței de blocare poate fi acționată. Fig 7. Scurgeri din interiorul tamburului Dacă observați scurgeri de apă din zona de alimentare cu apă, desfaceți capacul lateral introducând o șurubelniță cu cap drept în fanta corespunzătoare. Dacă observați scurgeri din zona conectorului furtunului, strângeți piulița furtunului. Dacă observați scurgeri sub conectorul furtunului, urmați următoarele instrucțiuni.

1. Desfaceți cele douășuruburi ținând conectorul

2. Îndepărtați și înlocuiți oringul (piesa de schimb nr.

Avertisment Important Sfaturi: Între Inere40 Z73045). Ungeți bine oringul cu vaselină.

3. Strângeți piulița furtunului.

Ajustarea tensiunii Tensiunea arcului este presetată din fabricăși nu necesită ajustări. Înlocuirea furtunului Dacă furtunul de stropit de 20m este avariat, nu încercați să îl reparați. Contactați Servicii Clienți Hozelock pentru un kit de înlocuire și instrucțiuni, cerând piesa de schimb nr. Z21915. Kit suport perete Dacă suportul de perete sau țeava de pivotare sunt avariate, este disponibil un kit de înlocuire, cereți piesa de schimb nr. Z21925. www.hozelock.com AutoReel prezintă o garanție de 2 ani împotriva defectelor cauzate de un defect de fabricație sau de material. Furtunul de stropit este garantat 15 ani împotriva defectelor de fabricație sau de material. Produsul AutoReel poate fi returnat la Hozelock pentru reparații și operațiuni de service, chiar și după expirarea perioadei de garanție, pentru prețuri și detalii vă rugăm vizitați www.hozelockservice.com Vă rugăm păstrați chitanța de achiziționare www.hozelock.com Garanție Sfaturi41Midpoint Park, Birmingham Auto Reel : 2490 Patent applied for MAX PRESSURE: 1 MPa (10 bar 150 psi)
