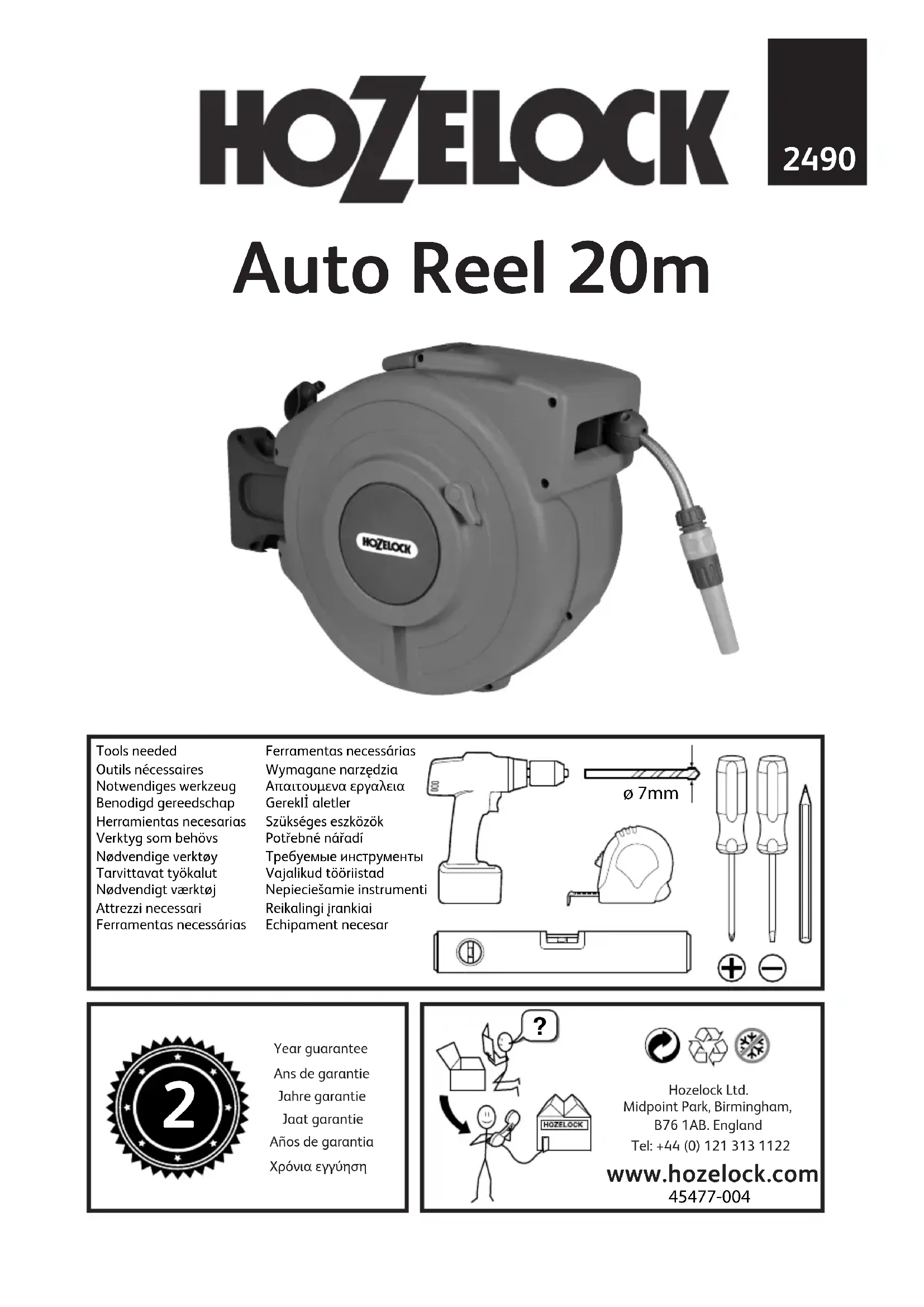

MODE D'EMPLOI Auto Reel 2490 HOZELOCK

OUTILS Necessaires:

Un tournevis plat

Tournevis cruciforme

UnMietre

Foret 7mm La perceuse électrique Niveau

Installation du TUYAU d'alimentation au robinet d'arrivée d'eau

Fig 1.

A) Un côté du dévidoir a déjà son disque enlevé. Couchez le dévidoir sur une surface lisse en mettant ce côté tourné vers le haut. B) Deux vis maintiennent la plaque sur le raccord interne. Dévissez-les. C) Faites passer le tuyau de deux mètres dans l'ouverture, de l'extérieur vers l'intérieur du boîtier. Dévissez le raccord et installez-le sur le tuyau. Poussez le tuyau sous les dents du petit bouchon. Serrez le raccord en place. D) Remettez le disque en place. Fixez le raccord fin de tuyau 2166 sur l'extrémité du tuyau d'alimentation. Fixez le raccord stop 2185 sur le tuyau d'arrosage.

Si le tuyau d'alimentation fourni est trop court pour être relié à votre robinet, remplacez-le par un tuyau 013mm ou 015mm, de bonne qualité.

Selectionnez la meilleure position pour l'installation de votre devidoir

Fig 2.

Le dévidoir est conçu pour une utilisation en extérieur uniquement et n'est pas destiné à être utilisé avec des robinets d'intérieur.

Le dévidoir doit pouvoir pivoter sur un arc de. Prévoir 50cm d'espace de deux côts du support mural.

Si le tuyau est utilisé dans un angle, fixez le dévidoir à un mètre de l'angle et utilisez un guide-tuyau (Réf 2392) que vous devrez vous procurer séparément.

Fixation du support MURAL

Fig 3.

Important: Assurez-vous que le support soit maintenu parfaitement à la verticale.

Utilisez les quatre vis et chevilles fournies. Les vis et les chevilles sont conçues pour une utilisation sur des murs standards de briques, de béton ou des façades en bois solides. Pour fixer l’équerre sur une autre surface, utiliser des chevilles et des vis appropriées à cette surface.

Installation du devidoir

Fig 4.

1. Alignez l'arrière du dévidoir sur le support mural.
2. Glissez le tube de pivotement dans le dévidoir et dans le support mural, depuis le haut.
3. Fixez l'adaptateur de robinet sur votre robinet et raccordez le tuyau d'alimentation sur celui-ci.
4. Fixez la lance 2292 à l'extrémité du tuyau d'arrosage. Testez l'installation pour vous assurer que le dévidoir

tourné librement sur un axe. Ouvrez le robinet et faites circuler l'eau avant de l'utiliser pour la première fois. Vérifiez les fuites eventuelles et procédez aux ajustements en serrant les parties assemblées, si nécessaire.

Un cadenas (non fourni) peut également être installé pour fixer le dévidoir, lorsque celui-ci n'est pas utilisé (Fig 4A).

Fig 4B.

Il y a un emplacement sur le haut du tube pivot pour installer le raccord fin de tuyau, lorsque celui-ci n'est pas utilisé.

Il y a un emplacement à la base du support mural pour ranger les accessoires fin de tuyau.

Utilisation du systeme de blocage

Fig 5.

Faire fonctionner le système de blocage en actionnant le petit levier situé sur le côté de l'appareil.

Le système de blocage a deux fonctions:

1. Il bloque le tuyau lorsque celui-ci est totalement enroulé, afin qu'il ne puisse être retiré
2. Il stoppe l'enroulement accidentel lors de l'utilisation du tuyau

Pour enclencher le système de blocage, orienter le levier vers le symbole. Pour le désenclencher, orienter le levier vers le

symbole Pour plus de sécurité, toujours mettre le système de blocage en fonction lorsque le dévidoir est inutilisé.

Attention!

Ne pas actionner le système de blocage lorsque le dévidoir est en train d'enrouler ou de dérouler.

Utilisation du devidoir

1. Pour dérouler le tuyau, débloquez le levier du système de blocage (voir ci-dessus), prenez l'extrémité du tuyau et accompagnez-la dans la direction de votre choix.
2. Le dévidoir a un loquet automatique pour fixer le tuyau en place à la longueur désirée. Vous allez entendre une série de 4 clics à chaque mètre, au fur et à mesure que le tuyau sera déroulé. Quand le tuyau sera à la longueur désirée, stoppez-le et tirez-le doucement jusqu'à ce que vous entendiez un des quatre clics. Le tuyau est maintenant maintenu à la bonne longueur et peut donc être utilisé ou déposé sur le sol, sans avoir à l'enrouler. À ce stade, vous pouvez enclencher le système de blocage si vous le souhaitez.
3. Si vous avez besoin de plus de tuyau, débloquez le loquet de sécurité et éloignez-vous du dévidoir en tirant sur le tuyau tout en repétant la manoeuvre décrite ci-dessus.
4. Le loquet automatique est débloqué en tirant sur le tuyau après les quatre clics. LE TUYAU DOIT ETRE RAMENE EN ARRÈRE VERS LE DEVIDOIR.

Pour éviter tout incident ou accident:

Laisser filer le tuyau lors de l'enroulement. Veillez à toujours vous rapprocher en marchant du dévidoir, en tenant le tuyau.

Laisser filer le tuyau si le loquet automatique n'est pas enclenché.

Placer vos doigts ou des objets quelconques dans l'ouverture du dévidoir durant son fonctionnement.

Tenter d'enlever les vis de fixation sur le boîtier.

Veiller à :

Retirer le dévidoir du mur en hiver pour éviter les dégâts du gel.

Garder le sol sec pour éviter tout risque de glissade.

Fermer le robinet quand le dévidoir n'est pas utilisé.

Conseils

Si le tuyau ne s'enroule pas correctement lorsque le robinet est ouvert:

Dépressurisez le tuyau, soit en permettant à l'eau d'y entrer en ramenant l'extrémité du tuyau vers le dévidoir, soit en fermant l'alimentation d'eau. Soulevez l'extrémité du tuyau au-dessus du niveau de la taille si la rétraction du tuyau se ralentit dans les derniers mètres. Ramenez l'extrémité du tuyau vers le dévidoir comme indiqué ci-dessous.

Si le levier de verrouillage ne peut pas être mis en fonction lorsque le tuyau est complètement enroulé, tirez sur celui-ci jusqu'à ce que vous entendiez l'un des

4 clics. Le tuyau est maintenant bloqué et le levier peut être actionné.

Fuite à l'intérieur du dévidoir

Si une fuite est détectée sur le dévidoir au niveau de l'alimentation d'eau, démontez le disque en insérant un tournevis dans la fente.

Si la fuite provient du raccord, serrez-le.

Si la fuite se situe en dessous du raccord, suivez les instructions ci-dessous:

1. Enlevez les deux vis qui retiennent le raccord
2. Enlevez et remplacez le joint (pièce détachée No Z21915). Lubrifiez le joint en utilisant de la vaseline.
3. Serrez la bague
4. Remonter l'ensemble

Réglage de la tension

La tension du ressort est réglée à l'usine et ne nécessite donc pas de réglage.

Remplacement du tuyau

Si le tuyau de 20m est endommagé, ne tentez pas de le

réparer. Contacter le service consommateurs d'Hozelock pour obtenir un kit de remplacement avec la notice d'installation, en commandant la pièce n° Z21915.

Le recours à la garantie ne serait pas possible dans le cas où le dos du dévidoir serait ouvert.

Kit support mural

Si le support mural ou le tube pivot sont endommagés, un kit de remplacement est disponible sous la référence Z21925.

Garantie

Ce dévidoir est garanti 2 ans contre tout vice de fabrication.

Le tuyau est garanti 15 ans contre tout vice de fabrication.

Le dévidoir AutoReel peut être renvoyé à Hozelock pour toute réparation et entretien, même après l'expiration de la garantie. Pour connaître les tarifs et obtenir des informations supplémentaires, consulter le site.

www.hozelockservice.com.

Conservez votre ticket de caisse.
