MANUAL DE UTILIZARE WX701.1 WORX

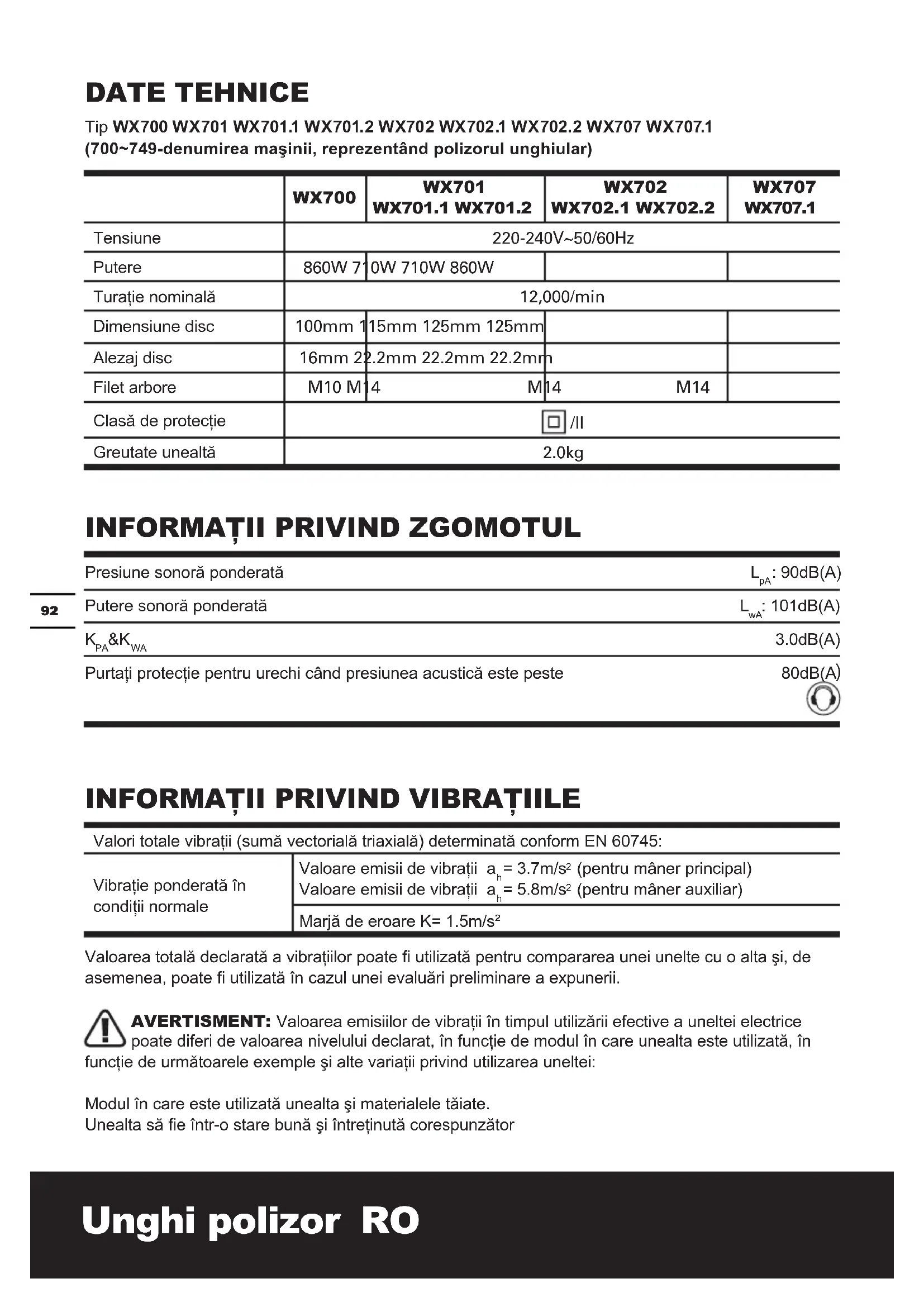

Presiune sonoră ponderată L

: 90dB(A) Putere sonoră ponderată L

3.0dB(A) Purtaţi protecţie pentru urechi când presiunea acustică este peste 80dB(A

Valori totale vibraţii (sumă vectorială triaxială) determinată conform EN 60745: Vibraţie ponderată în condiţii normale Valoare emisii de vibraţii a

(pentru mâner principal) Valoare emisii de vibraţii a

(pentru mâner auxiliar) Marjă de eroare K= 1.5m/s² Valoarea totală declarată a vibraţiilor poate utilizată pentru compararea unei unelte cu o alta şi, de asemenea, poate utilizată în cazul unei evaluări preliminare a expunerii. Valoarea emisiilor de vibraţii în timpul utilizării efective a uneltei electrice poate diferi de valoarea nivelului declarat, în funcţie de modul în care unealta este utilizată, în funcţie de următoarele exemple şi alte variaţii privind utilizarea uneltei: Modul în care este utilizată unealta şi materialele tăiate. Unealta să e într-o stare bună şi întreţinută corespunzător93 Unghi polizor RO Utilizarea accesoriului corect pentru unealtă, ind ascuţit şi în bună stare de funcţionare. Strângerea cu fermitate a mânerelor şi utilizarea oricăror accesorii anti-vibraţii. Iar unealta este utilizată conform destinaţiei de utilizare şi acestor instrucţiuni. Această unealtă poate cauza sindromul vibraţiei mâinii-braţului dacă nu este utilizată corespunzător. AVERTISMENT: Pentru precizie, o estimare a nivelului de expunere în condiţiile de utilizare reale trebuie de asemenea să ţină cont de toate componentele ciclului de operare, precum mo- mentele când unealta este oprită şi când merge în gol, dar nu efectuează operaţia propriu-zisă. Acest lucru ar putea reduce semnicativ nivelul de expunere pe durata totală de lucru. Ajută la reducerea riscului de expunere la vibraţii. Întreţineţi unealta în conformitate cu aceste instrucţiuni şi menţineţi-o bine lubriată (dacă este cazul) Dacă unealta va utilizată în mod regulat, investiţi în accesorii anti-vibraţii. Evitaţi utilizarea uneltelor la temperaturi de 10

C sau mai puţin. Planicaţi-vă lucrul pentru a desfăşura utilizarea uneltelor cu nivel ridicat de vibraţii de-a lungul mai mul- tor zile. ACCESORII C h e i e 1 Disc de polizat din metal 1 Mâner suplimentar 1 Mâner auxiliar anti-vibraţii (WX707 WX707.1)(Fig A) 1 Flanşă de disc fără accesoriu (WX701.2 WX702.1 WX707.1) 1 Vă recomandăm să achiziţionaţi accesoriile de la acelaşi magazin de la care aţi cumpărat unealta. Utilizaţi accesorii de bună calitate, de la un producător cunoscut. Alegeţi tipul în funcţie de lucrarea pe care urmează să o efectuaţi. Consultaţi ambalajul accesoriului pentru detalii suplimentare. Personalul din magazin vă poate oferi asistenţă şi sfaturi.94

1. Această unealtă electrică este concepută

să funcţioneze ca polizor sau unealtă pentru retezat. Citiţi toate avertismentele privind siguranţa, instrucţiunile, ilustraţiile şi specicaţiile furnizate cu această maşină electrică. Dacă nu respectaţi toate instrucţiunile de mai jos, există riscul electrocutării, incendiului şi/sau al accidentării grave.

2. Nu este recomandată executarea

operaţiilor cum ar polizarea, şlefuirea, curăţarea cu peria de sârmă cu această maşină electrică. Operaţiile pentru care această maşină electrică nu a fost concepută pot periculoase şi pot provoca vătămări corporale.

3. Nu utilizaţi accesorii care nu sunt

concepute special şi recomandate de către producătorul maşinii. Chiar dacă accesoriul poate ataşat uneltei electrice, operarea în siguranţă nu este garantată.

4. Turaţia nominală a accesoriului trebuie

să e cel puţin egală cu turaţia maximă marcată pe maşina electrică. Accesoriile utilizate la o turaţie superioară celei nominale se pot sparge şi împrăştia.

5. Diametrul exterior şi grosimea

accesoriului trebuie să se încadreze în capacitatea nominală a uneltei electrice. Accesoriile de dimensiuni incorecte nu pot protejate sau controlate în mod corespunzător.

6. Accesoriile prevăzute cu inserţie letată

trebuie trebuie să se potrivească exact pe letul arborelui de polizat. La accesoriile montate prin anşe, diametrul găurii accesoriului trebuie să se porivească cu diametrul de prindere al anşei. Accesoriile care nu sunt xate exact la scula electrică, se rotesc neuniform, vibrează foarte puternic şi pot duce la pierderea controlului.

7. Nu utilizaţi un accesoriu deteriorat. Înainte

de ecare utilizare, inspectaţi accesoriul, precum discurile abrazive, în privinţa surilor şi crăpăturilor, talerele suport în privinţa crăpăturilor, rupturilor sau uzurii excesive. Dacă scăpaţi pe jos maşina sau accesoriul, inspectaţi-le cu privire la deteriorări sau instalaţi un accesoriu intact. După inspectarea şi instalarea unui accesoriu, îndepărtaţi-vă împreună cu persoanele din apropiere la depărtare de planul accesoriului rotativ şi porniţi maşina la turaţia maximă în gol timp de un minut. Accesoriile deteriorate se vor sparge în mod normal pe durata acestui test.

8. Purtaţi echipament personal de protecţie.

În funcţie de aplicaţie, folosiţi o mască de protecţie, ochelari de protecţie sau viziere de protecţie. Dacă este cazul, purtaţi o mască de protecţie contra prafului, dispozitive de protecţie a auzului, mănuşi şi un şorţ de lucru capabil să oprească fragmentele mici abrazive sau fragmentele din piesa de prelucrat. Echipamentul de protecţie pentru ochi trebuie să aibă capacitatea de a opri resturile proiectate în aer generate la diverse operaţii. Masca de protecţie contra prafului sau masca respiratoare trebuie să aibă capacitatea de a ltra particulele generate în timpul operaţiei respective. Expunerea prelungită la zgomot foarte puternic poate provoca pierderea auzului.

9. Ţineţi persoanele din jur la o distanţă

sigură faţă de zona de lucru. Orice persoană care pătrunde în zona de lucru trebuie să poarte echipament personal de protecţie. Fragmentele din piesa de prelucrat sau ale unui accesoriu spart pot proiectate în jur cauzând vătămări corporale în zona imediat adiacentă zonei de lucru.

10. Ţineţi unealta electrică doar de suprafeţele

de prindere izolate atunci când efectuaţi o operaţiune în care accesoriul de tăiere poate intra în contact cu re ascunse sau cu propriul cablu. Accesoriul de tăiere care intră în contact cu un r aat sub tensiune poate pune sub tensiune componentele metalice neizolate ale maşinii electrice şi poate produce un şoc electric asupra95

11. Poziţionaţi cablul la distanţă de accesoriul

aat în rotaţie. Dacă pierdeţi controlul, cablul poate tăiat sau agăţat şi mâna sau braţul dumneavoastră pot trase în discul aat în rotaţie.

12. Nu aşezaţi niciodată jos maşina electrică

înainte de oprirea completă a discului. Accesoriul aat în rotaţie ar putea apuca suprafaţa şi trage de maşina electrică fără a o putea controla.

13. Nu lăsaţi maşina electrică în funcţiune

în timp ce o transportaţi lângă corpul dumneavoastră. Contactul accidental cu accesoriul aat în rotaţie vă poate agăţa îmbrăcămintea, trăgând accesoriul spre corpul dumneavoastră.

14. Curăţaţi în mod regulat gurile de ventilaţie

ale maşinii electrice. Ventilatorul motorului va atrage praf în interiorul carcasei, iar acumularea de pudră de metal în exces poate cauza pericole electrice.

15. Nu operaţi maşina electrică în apropierea

unor materiale inamabile. Scânteile pot aprinde aceste materiale.

16. Nu utilizaţi accesorii care necesită agenţi

de răcire lichizi. Utilizarea apei sau a altor agenţi de răcire lichizi poate cauza electrocutarea sau şocuri electrice.

17. Ţineţi de mânerul uneltei când lucraţi.

Utilizaţi întotdeauna mânerele auxiliare furnizate cu unealta. Pierderea controlului poate duce la răniri.

Reculul este o reacţie bruscă la înţepenirea sau agăţarea unui disc, unui taler suport, unei perii sau unui alt accesoriu aat în rotaţie. Agăţarea sau prinderea cauzează blocarea rapidă a accesoriului rotativ, iar acesta, la rândul său, va duce la pierderea controlului uneltei electrice şi forţarea acesteia în direcţia opusă rotaţiei accesoriului. De exemplu, dacă un disc abraziv este prins sau agăţat în piesa de lucru, marginea discului care intră în punctul de prindere poate săpa în suprafaţa materialului, cauzând ieşirea discului sau reculul acestuia. Discul poate sări spre utilizator sau în direcţie opusă acestuia, în funcţie de direcţia de mişcare a discului în punctul de blocare. În astfel de condiţii, discurile abrazive se pot de asemenea sparge. Reculul este rezultatul utilizării incorecte a scalei electrice şi/sau al procedeelor sau condiţiilor de lucru necorespunzătoare, putând evitat prin adoptarea unor măsuri de precauţie adecvate prezentate în continuare.

1. Menţineţi o priză fermă pe maşina electrică

şi poziţionaţi-vă corpul şi braţele astfel încât să contracaraţi forţele de recul. Folosiţi întotdeauna mânerul auxiliar, dacă există, pentru a contracara în mod optim reculurile sau momentul de torsiune reactiv din faza de pornire. Utilizatorul poate contracara momentele de torsiune reactive sau forţele de recul, dacă îşi ia măsuri de precauţie adecvate.

2. Nu aşezaţi niciodată mâna în apropierea

accesoriului rotativ. Reculul poate împinge accesoriul peste mâna dumneavoastră.

3. Nu vă poziţionaţi corpul în zona în care

se va deplasa maşina electrică, în cazul reculului. Reculul va proiecta unealta în direcţie opusă rotaţiei discului în punctul de agăţare.

4. Procedaţi cu deosebită atenţie atunci când

prelucraţi colţuri, muchii ascuţite etc. Evitaţi izbiturile şi salturile accesoriului. Colţurile, muchiile ascuţite sau salturile au tendinţa de a agăţa accesoriul aat în rotaţie şi conduc la pierderea controlului sau apariţia reculurilor.

5. Nu ataşaţi o pânză de ferăstrău cu lanţ

pentru scobirea lemnului sau o pânză de ferăstrău dinţată. Astfel de pânze pot crea reculuri frecvente şi pierderea controlului.

1. Utilizaţi doar discuri recomandate pentru

maşina dumneavoastră electrică şi96

apărătoarea specică proiectată pentru discul selectat. Discurile pentru care nu a fost concepută maşina electrică nu pot protejate corespunzător şi nu sunt sigure.

2. Discurile de şelfuire cu degajare trebuie

astfel montate încât suprafaţa lor de şlefuire să nu depăşească planul marginii apărătoarei de protecţie. Un disc de şlefuire montat necorespunzător, care depăşeşte planul apărătoarei de protecţie, nu poate acoperit sucient.

3. Apărătoarea trebuie ataşată ferm la scula

electrică şi poziţionată pentru siguranţă maximă, astfel încât operatorul să e expus la o porţiune cât mai mică a discului. Apărătoarea ajută la protejarea operatorului de fragmentele discului spart şi de contactul accidental cu discul, precum şi de scânteile care pot aprinde îmbrăcămintea.

4. Discurile trebuie utilizate numai pentru

aplicaţiile recomandate. De exemplu: nu polizaţi cu partea laterală a discului abraziv de retezat. Discurile abrazive de retezat sunt concepute pentru polizarea periferică, iar aplicarea unor forţe laterale asupra acestor discuri poate provoca spargerea lor.

5. Folosiţi întotdeauna anşe de disc intacte,

cu diametru adecvat pentru discul folosit. Flanşele de disc adecvate xează discul reducând astfel posibilitatea de rupere a acestuia. Flanşele pentru discuri abrazive de retezat pot diferite de anşele pentru discuri de polizat.

6. Nu utilizaţi discuri uzate de la maşini

electrice mai mari. Discurile destinate unor maşini electrice mai mari nu sunt adecvate pentru turaţia mai ridicată a maşinii mai mici şi pot exploda.

1. Nu „înţepeniţi” discul pentru retezat şi

nici nu aplicaţi o presiune excesivă. Nu încercaţi să executaţi o adâncime excesivă a tăieturii. Supratensionarea discului măreşte sarcina şi susceptibilitatea de a torsiona sau a de a înţepeni discul în tăietură şi posibilitatea de recul sau spargere a discului.

2. Nu vă poziţionaţi corpul în linie sau în

spatele discului aat în rotaţie. Când discul se îndepărtează de corpul dumneavoastră în timpul operării, reculul posibil poate împinge discul rotativ şi maşina electrică direct spre dumneavoastră.

3. Atunci când discul este înţepenit sau când

este întreruptă o tăiere din orice motiv, opriţi scula electrică şi ţineţi-o nemişcată până când discul se opreşte complet. Nu încercaţi niciodată să scoateţi discul din tăietură în timp ce discul este în mişcare, altfel poate apărea reculul. Investigaţi şi efectuaţi acţiunile corective pentru a elimina cauza înţepenirii discului.

4. Nu reporniţi operaţia de retezare în piesa

de prelucrat. Lăsaţi discul să ajungă la viteza maximă şi pătrundeţi din nou cu atenţie în tăietură. Discul poate înţepeni, se poate deplasa în sus sau provoca recul, dacă scula electrică este repornită în piesa de prelucrat.

5. Sprijiniţi panourile sau orice piesă de

prelucrat de dimensiuni mari pentru a minimiza riscul de ciupire şi recul al discului. Piesele de prelucrat mari tind să se încovoieze sub propria greutate. Sub piesa de prelucrat trebuie amplasate suporturi pe ambele laturi, lângă linia de tăiere şi lângă marginea piesei de prelucrat pe ambele părţi ale discului.

6. Acordaţi o atenţie sporită atunci când

executaţi o „decupare prin plonjare” în pereţii existenţi sau în alte zone mascate. Discul poate tăia conducte de gaz sau de apă, cabluri electrice sau obiecte care pot provoca un recul.97

Înainte de a utiliza unealta, citiţi cu atenţie manualul de instrucţiuni.

Pentru tăierea pieselor din metal, trebuie utilizată o apărătoare specială de protecţie pentru tăiere (accesoriu).

Aveţi ca opţiuni două poziţii de lucru pentru a asigura cel mai sigur şi confortabil control al polizorului unghiular. Mânerul este înşurubat în sensul acelor de ceasornic într-una din găurile de pe părţile laterale ale carcasei.

Mânerul auxiliar anti-vibraţii reduce vibraţiile, făcând utilizarea mai confortabilă şi sigură.

Proiecţia codată de pe apărătoarea discului (10) garantează faptul că poate montată doar o apărătoare care se potriveşte tipului de maşină. Deschideţi pârghia de strângere (9). Aşezaţi apărătoarea pentru disc (10) cu proiecţia codată în canelura codată de pe arborele capului maşinii şi rotiţi în poziţia dorită (poziţia de lucru). Pentru a xa apărătoarea pentru disc (10), închideţi pârghia de strângere (9).

: Cu pârghia de strângere (9) deschisă, piuliţa de reglare a strângerii (7) poate reglată pentru a vă asigura că apărătoarea este bine xată după ce închideţi pârghia de strângere (9). Pentru a reduce riscul de accidentări, utilizatorul trebuie să citească manualul de instrucţiuni. Izolaţie dublă Avertisment Purtaţi echipament de protecţie pentru urechi Purtaţi echipament de protecţie pentru ochi Purtaţi mască de protecţie contra prafului Acest produs a fost marcat cu un simbol referitor la înlăturarea deşeurilor electrice şi electronice. Acesta semnică faptul că produsul nu trebuie depus în acelaşi loc cu deşeurile menajere, ci trebuie returnat într-un sistem de colectare ce respectă Directiva Europeană 2002/96/CE. Ulterior va reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice şi electronice pot periculoase pentru mediul înconjurător şi pentru sănătatea umană deoarece conţin substanţe periculoase.98

Apărătoarea de disc pentru operaţii de rezetare (12) este montată în acelaşi mod ca şi apărătoarea de disc pentru polizare (10).

Curăţaţi arborele polizorului şi toate părţile ce urmează a montate. Pentru strângerea şi slăbirea uneltelor de polizare, blocaţi arborele polizorului cu butonul de blocare a arborelui.

Aşezaţi anşa interioară pe arborele maşinii. Asiguraţi-vă că este aşezată pe două porţiuni plate ale arborelui (Consultaţi C1). Aşezaţi discul pe arborele maşinii şi pe anşa interioară. Asiguraţi-vă că este localizată corect. Montaţi anşa exterioară letată, asigurându- vă că este îndreptată în direcţia corectă pentru tipul de disc prevăzut. Pentru discuri de polizare, anşa este montată cu porţiunea ridicată îndreptată spre disc. Pentru discurile de tăiere, anşa este montată cu porţiunea ridicată îndreptată în direcţia opusă discului (Consultaţi C2). Apăsaţi butonul de blocare arborelui şi rotiţi arborele cu mâna până când se blochează. Ţinând apăsat butonul de blocare, strângeţi anşa exterioară cu cheia prevăzută. (Consultaţi C3)

Blocaţi arborele polizorului cu butonul de blocare. Pentru a strange anşa fără reglare INSTALOCK

, rotiţi ferm discul de polizare în direcţia acelor de ceasornic. O anşă fără reglare INSTALOCK

ataşată corect şi nedeteriorată poate slăbită manual atunci când răsuciţi inelul moletat în sens invers acelor de ceasornic. Nu slăbiţi niciodată o anşă fără reglare INSTALOCK

strânsă cu ajutorul unui cleşte. Utilizaţi întotdeauna cheia cu doi dinţi.

Pentru a porni maşina electrică, împingeţi comutatorul de pornire/oprire (2) înainte. Pentru a bloca comutatorul de pornire/oprire (2), apăsaţi comutatorul de pornire/oprire (2) în faţă până când se blochează. Pentru a opri maşina electrică, eliberaţi comutatorul de pornire/oprire (2) sau, dacă este blocat, apăsaţi uşor în spate şi apoi eliberaţi.

Aşteptaţi până când discul atinge viteza maximă înainte de a începe polizarea. Ţineţi polizorul unghiular cu o mână pe mânerul principal şi cealaltă strâns pe mânerul auxiliar. Poziţionaţi întotdeauna apărătoarea astfel încât partea expusă a discului să e îndreptată cât mai mult în direcţia opusă dumneavoastră. Fiţi pregătit pentru un ux de scântei când discul atinge metalul. Pentru o controlare mai bună a maşinii, îndepărtarea materialului şi supraîncărcare minimă, menţineţi un unghi între disc şi suprafaţa de lucru de aproximativ 15

în timpul polizării. Acordaţi atenţie când lucraţi în colţuri deoarece contactul cu suprafaţa de intersecţie poate cauza saltul sau răsucirea polizorului. După nalizarea operaţiei de polizare, lăsaţi piesa de prelucrat să se răcească. Nu atingeţi suprafaţa erbinte.

Pentru tăierea metalelor, lucraţi întotdeauna cu apărătoarea de disc pentru operaţii de tăiere. Când realizaţi operaţii de tăiere, nu apăsaţi, înclinaţi sau oscilaţi maşina. Lucraţi cu o viteză de avans moderată, adaptată la materialul tăiat. Nu reduceţi viteza discurilor de rezetare în mişcare aplicând presiune laterală. Direcţia în care este efectuată tăietura este importantă. Maşina trebuie să funcţioneze în permanenţă cu99

o mişcare de polizare ascendentă. Aşadar, nu mişcaţi niciodată maşina în altă direcţie! În caz contrar, există pericolul ca aceasta să e împinsă necontrolat în afara secţiunii.

1. Porniţi întotdeauna în gol pentru a atinge

viteza maximă şi apoi începe operaţia.

2. Nu forţaţi discul să lucreze la viteză mai

mare, reducerea vitezei de avans a discului înseamnă un timp de lucru mai mare.

3. Lucraţi întotdeauna la un unghi de 15-30°

între disc şi piesa de prelucrat. Unghiurile mai mari vor produce crestături pe piesa de prelucrat şi vor afecta nisajul de suprafaţă. Deplasaţi polizorul unghiular de-a lungul piesei prelucrate, înainte şi înapoi.

4. Când utilizaţi un disc de rezetare, nu modicaţi

niciodată unghiul de tăiere deoarece veţi încetini discul şi motorul polizorului unghiular sau veţi rupe discul. Când efectuaţi o operaţie de tăiere, tăiaţi doar în direcţia opusă rotaţiei discului. Dacă tăiaţi în aceeaşi direcţie ca direcţia de rotaţie a discului, discul poate ieşi din tăietura efectuată.

5. Când tăiaţi materiale foarte dure, cele mai

bune rezultate pot obţinute cu un disc de diamant.

6. Când utilizaţi un disc de diamant, acesta

se va încinge foarte tare. În acest caz, veţi observa un inel de scântei în jurul discului rotativ. Întrerupeţi tăierea şi lăsaţi discul să se răcească operând în gol timp de 2-3 minute.

7. Asiguraţi-vă întotdeauna că piesa de prelucrat

este ţinută sau xată ferm pentru a împiedica mişcarea.

Interiorul uneltei electrice nu conţine piese care pot depanate de către utilizator. Nu utilizaţi niciodată apă sau agenţi chimici de curăţare pentru curăţarea uneltei electrice. Ştergeţi unealta cu o cârpă uscată. Depozitaţi întotdeauna unealta într-un loc uscat. Menţineţi fantele de aerisire a motorului curate. Feriţi de praf toate comenzile de lucru. Ocazional, puteţi observa scântei prin fantele de aerisire. Acest lucru este normal şi nu va defecta unealta electrică. În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de către producător, agentul său de service sau persoane cu calicare similară, pentru a evita orice pericol.

Deşi noul polizor unghiular este foarte simplu de operat, dacă întâmpinaţi probleme, vericaţi următoarele:

1. Dacă polizorul dumneavoastră nu

funcţionează, vericaţi conexiunea cablului de alimentare.

2. Dacă discul polizorului dumneavoastră

oscilează sau vibrează, vericaţi dacă anşa exterioară este strânsă; vericaţi dacă discul este localizat corect pe placa anşei.

3. Dacă există dovezi că discul este deteriorat,

nu îl utilizaţi deoarece se poate dezintegra, îndepărtaţi-l şi înlocuiţi cu un disc nou. Depuneţi la deşeuri discurile vechi în mod corespunzător.

4. Dacă lucraţi cu aluminiu sau un aliaj moale

similar, discul se va înţepeni rapid şi nu va poliza ecient.

Acest produs a fost marcat cu un simbol referitor la înlăturarea deşeurilor electrice şi electronice. Acesta semnică faptul că produsul nu trebuie depus în acelaşi loc cu deşeurile menajere, ci trebuie returnat într- un sistem de colectare ce respectă Directiva Europeană 2002/96/CE. Ulterior va reciclat sau dezasamblat pentru a reduce impactul asupra mediului. Echipamentele electrice şi electronice pot periculoase pentru mediul înconjurător şi pentru sănătatea umană deoarece conţin substanţe periculoase.100

Subsemnaţii, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declarăm că produsul: Descriere Tip

Funcţie Respectă următoarea directivă:

Se conformează standardelor:

Persoana responsabilă pentru elaborarea şei tehnice,
