NÁVOD K OBSLUZE WX701.1 WORX

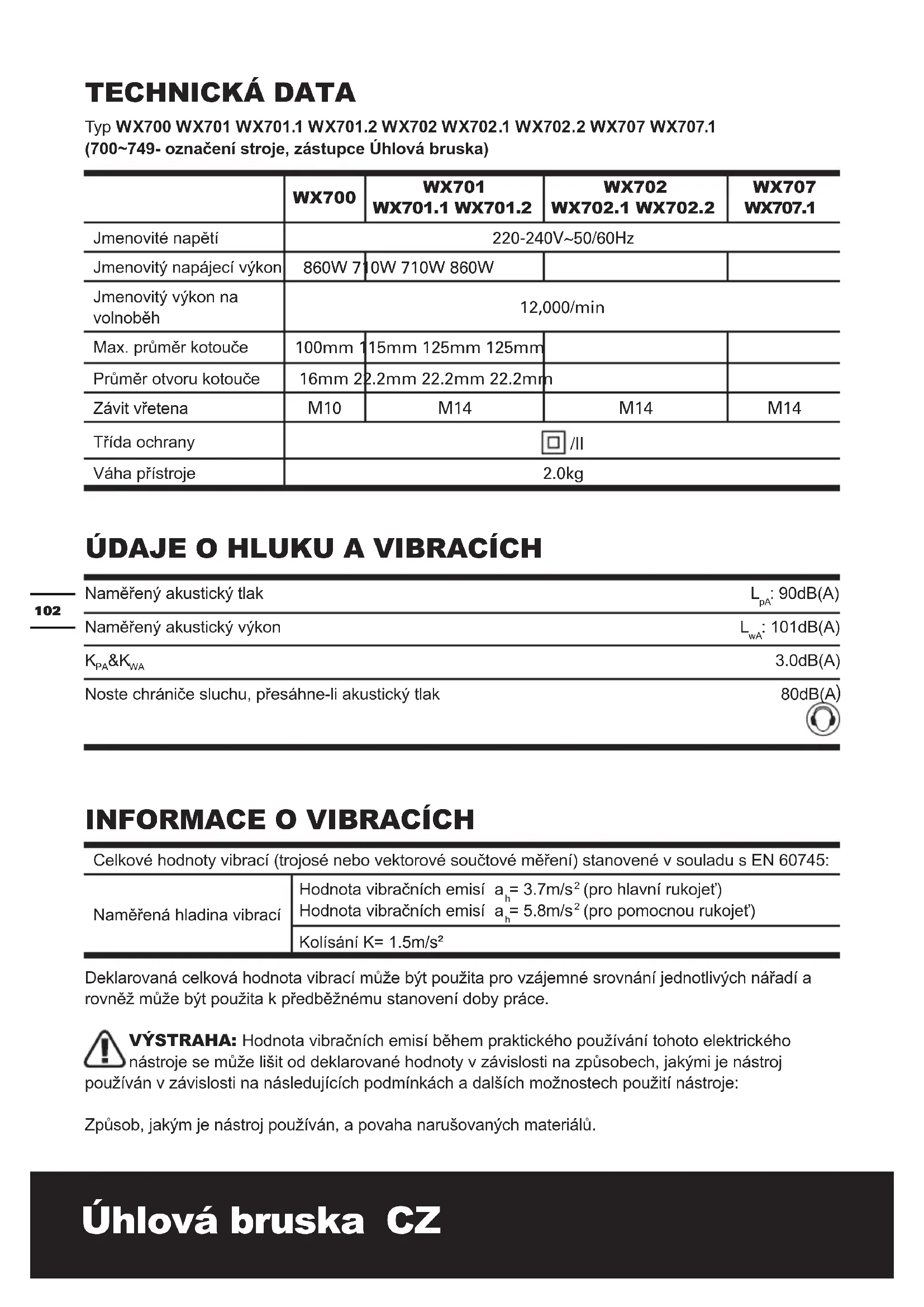

Typ WX700 WX701 WX701.1 WX701.2 WX702 WX702.1 WX702.2 WX707 WX707.1 (700~749- označení stroje, zástupce Úhlová bruska)

Jmenovité napětí 220-240V~50/60Hz Jmenovitý napájecí výkon 860W 710W 710W 860W Jmenovitý výkon na volnoběh 12,000/min Max. průměr kotouče 100mm 115mm 125mm 125mm Průměr otvoru kotouče 16mm 22.2mm 22.2mm 22.2mm Závit vřetena M10 M14 M14 M14 Třída ochrany /II Váha přístroje 2.0kg

Naměřený akustický tlak L

: 90dB(A) Naměřený akustický výkon L

3.0dB(A) Noste chrániče sluchu, přesáhne-li akustický tlak 80dB(A

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745: Naměřená hladina vibrací Hodnota vibračních emisí a

(pro hlavní rukojeť) Hodnota vibračních emisí a

(pro pomocnou rukojeť) Kolísání K= 1.5m/s² Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k předběžnému stanovení doby práce. Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a dalších možnostech použití nástroje: Způsob, jakým je nástroj používán, a povaha narušovaných materiálů.103 Úhlová bruska CZ Dobrý stav nástroje a řádné provádění jeho údržby Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství. Utažení úchopu na rukojetích a použití antivibračního příslušenství. Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny. Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží. VÝSTRAHA: Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž zohlednit všechny fáze pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může podstatně snížit působení vibrací v rámci celkového pracovního času. Zásady pro omezení rizika působení vibrací: Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte. Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství. Nepoužívejte nástroje při teplotě 10

C nebo nižší. Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní. ACCESORII plochý klíč 1 kovový brusný kotouč 1 Přídavná rukojeť 1 Antivibrační přídavná rukojeť (WX707 WX707.1)(Viz A) 1 beznástrojová příruba disku (WX701.2 WX702.1 WX707.1) 1 Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Používejte příslušenství dobré kvality opatřené všeobecně známou značkou. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o pomoc a radu.104

1. Toto nářadí je určeno pro broušení.

Seznamte se všemi varováními, pokyny, obrázky a parametry dodanými s tímto elektrickým nářadím. Pokud se nebudete řídit následujícími instrukcemi, může dojít k vypuknutí požáru nebo k dalším vážným zraněním způsobeným nejen elektrickým proudem.

2. S tímto elektrickým nástrojem

nedoporučujeme provádět například broušení brusným papírem, broušení drátěným kartáčem nebo leštění. Způsoby používání, pro které tento nástroj není určen, mohou způsobit nebezpečí a zranění.

3. Nářadí používejte jen pro určený typ

prací doporučený výrobcem. Možnost namontovat na nářadí příslušenství neznamená, že daná kombinace bude fungovat bezpečně.

4. Jmenovité otáčky příslušenství se musí

rovnat nebo být vyšší než jmenovité otáčky vyznačené na nářadí. Příslušenství používané při vyšších než doporučených otáčkách může způsobit zranění osob nebo poškození nářadí.

5. Rozměry příslušenství musí vyhovovat

parametrům nářadí. Příslušenství nesprávných rozměrů nelze přiměřeně chránit ani ovládat.

6. Nasazovací nástroje se závitovou vložkou

musejí přesně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované prostřednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby. Nasazovací nástroje, které nejsou na elektronářadí upevněné přesně, se nerovnoměrně otáčejí, velmi silně vibrují a mohou vést ke ztrátě kontroly.

7. Nepoužívejte poškozené příslušenství.

Před každým použitím zkontrolujte příslušenství jako brusné kotouče, nejsou-li prasklé, vyštípané, nemají-li podložní destičky praskliny, nejsou-li příliš opotřebeny, nebo neztrácí-li drátěný kartáč drátky. Pokud Vám nářadí upadne, zkontrolujte způsobené poškození nebo namontujte nepoškozené příslušenství. Po kontrole a montáži příslušenstvíse postavte vy i jiné přítomné osoby mimo rovinu řezu kotouče a nechte brusku běžet jednu minutu bez zátěže. Poškozené příslušenství se obvykle během tohoto testu rozpadne.

8. Použijte osobní ochranné pomůcky.

Podle typu práce používejte ochranný štít, ochranné brýle (s boční ochranou nebo bez ní). Podle potřeby použijte protiprachovou masku, chrániče sluchu, rukavice a zástěru, schopnou zastavit malé kousky brusiva a materiálu. Ochrana očí musí být schopna zadržet odlétávající úlomky. Protiprachová maska nebo respirátor musí zachytit částice vzniklé při práci s nářadím. Delší pobyt v hluku může poškodit sluch.

9. Přihlížející osoby musí být v bezpečné

vzdálenosti. Osoby vstupující na pracoviště musí používat osobní ochranné prostředky. Úlomky kotouče nebo materiálu mohou odlétávat i mimo bezprostřední pracovní prostor a způsobit zranění.

10. Držte ruční elektrické nářadí za

odizolované povrchy při práci v podmínkách, kde je možné, že se řezací nástroj dostane do kontaktu se skrytou elektrickou sítí nebo vlastním kabelem. Kontakt s vodičem pod napětím může způsobit, že odhalené kovové části elektrického ručního nářadí budou pod napětím a mohou způsobit uživateli úraz elektrickým proudem.

11. Napájecí kabel nesmí přijít do blízkosti

otáčejícího se kotouče. Pokud ztratíte kontrolu nad nářadím, šňůra může bude být zachycena nebo přeřezána, případně může vtáhnout Vaše ruce do prostoru otáčejícího se nástroje.

12. Brusku odložte až po úplném zastavení

kotouče. Otáčející se nástroj může zachytit povrch materiálu a vytrhnout vám nářadí z rukou.

13. Nespouštějte motor nářadí během

přenášení po straně těla. Náhodný kontakt s otáčejícím se příslušenstvím může zachytit oděv a přitáhnout kotouč k tělu.105

14. Pravidelně čistěte větrací otvory nářadí.

Větrák motoru vtahuje do pláště brusky prach a přílišné nahromadění práškového kovu může způsobit úraz elektrickým proudem.

15. Brusku nepoužívejte v blízkosti hořlavých

materiálů. Odlétávající jiskry mohou materiál zapálit.

16. Nepoužívejte příslušenství vyžadující

kapalná chladící média. Použití chlazení vodou nebo jinou kapalinou může způsobit úraz elektrickým proudem.

17. Při práci musíte držet nástroj za držadlo.

Vždy používejte pomocná držadla dodaná s nástrojem. Ztráta kontroly může způsobit zranění.

Zpětný ráz je náhlá reakce nářadí na sevřený, nebo zaseklý rotující kotouč, podložní destičku, kartáč nebo jiné příslušenství. Sevření nebo zaseknutí kotouče způsobí rychlé zastavení rotujících částí, které má za následek vznik nekontrolovaného vymrštění nářadí opačným směrem než je směr otáčení v bodě zastavení kotouče. Je-li například kotouč zachycen v opracovávaném materiálu, hrana kotouče v místě zachycení se zařízne do materiálu a způsobí uvolnění nebo vyhození kotouče. Kotouč pak může buď vyskočit dopředu nebo směrem od uživatele, v závislosti na směru otáčení kotouče v bodě zachycení. Brusné kotouče se za takových okolností mohou rozbít na kusy. Zpětný ráz je výsledkem špatných pracovních postupů a podmínek a můžete se mu vyhnout náležitými preventivními kroky tak, jak se uvádí níže.

1. Nářadí pevně uchopte a postavte se

tak, abyste případnému vymrštění nástroje dokázali vzdorovat. Vždy, když je k dispozici, namontujte přídavnou rukojeť. Získáte tím maximální kontrolu nad vymrštěním nářadí nebo nad reakcí kroutícího momentu při započetí práce. Je-li uživatel připraven, může reagovat na důsledek kroutícího momentu nebo zpětný ráz včas.

2. Nikdy nepřibližujte ruce k rotujícím částem.

Nářadí může být vymrštěno přes vaše ruce.

3. Postavte se tak, aby vás nářadí při

vymrštění kotouče nezasáhlo. Zpětný ráz vyhodí nářadí směrem opačným k otáčení kotouče v bodě jeho zachycení.

4. Buďte obzvláště opatrní při práci v rozích,

okolo ostrých hran apod., nářadí může být zachyceno nebo odhozeno. Práce v rozích a na hranách a poskočení nářadí mají tendenci zastavit rotaci kotouče a způsobit ztrátu kontroly nad nářadím.

5. Nenasazujte řetězový kotouč pro dlabání

dřeva ani ozubený pilový kotouč. Tyto kotouče způsobují časté zpětné rázy a ztrátu kontroly.

1. Ke kotouči vždy použijte ochranný kryt.

Ochranný kryt musí být pevně uchycen k nářadí v poloze pro maximální ochranu tak, že směrem k uživateli je obnažena jen minimální část kotouče. Kryt chrání uživatele před kusy prasklého kotouče a před náhodným kontaktem s kotoučem.

2. Zalomené brusné kotouče musejí být

namontované tak, aby svou brusnou plochou nepřečnívaly nad rovinou okraje ochranného krytu. Nesprávně namontovaný brusný kotouč, který vyčnívá nad rovinu okraje ochranného krytu, nemůže být dostatečně krytý.

3. Používejte jen kotouče doporučené pro

vaše nářadí a jejich ochranné kryty. Kotouče, které nejsou určeny pro vaše nářadí, nelze přiměřeně chránit a jsou nebezpečné.

4. Kotouče používejte jen pro doporučené

typy prací. Nepoužívejte boční stranu řezného kotouče na broušení. Kotouče pro abrazivní řezání jsou určené pro zátěž na hraně, boční tlak může způsobit jejich roztrhnutí.

5. Používejte jen nepoškozené příruby

správné velikosti a tvaru, vhodné pro váš kotouč. Správné příruby drží kotouč a snižují riziko jeho prasknutí. Příruby pro řezné kotouče jsou jiné než příruby pro brusné kotouče.

6. Nepoužívejte opotřebené kotouče z většího

nářadí. Kotouče určené pro větší typy nářadí se nehodí pro vyšší otáčky menšího nářadí a mohou se roztrhnout.106

1. Při řezání nepoužívejte přílišný tlak, aby

se kotouč nezastavil v řezu. Nepokoušejte se provést příliš hluboký řez. Velká síla působící na kotouč a náchylnost na zkroucení nebo zaseknutí v řezu zvyšují možnost zpětného rázu nebo roztrhnutí kotouče.

2. Nikdy nestůjte v linii řezu a za rotujícím

kotoučem. Pokud se kotouč při práci pohybuje ve směru od vašeho těla, zpětný ráz jej vymrští přímo na vás.

3. Zasekne-li se kotouč nebo je-li potřeba

řezání z nějakého důvodu přerušit, uvolněte vypínač a držte pilu nehybně v materiálu, dokud se kotouč nezastaví. Nikdy se nepokoušejte řezný kotouč vyndat z řezu, pokud se otáčí, jinak může dojít k vymrštění nářadí. Rotující řezný kotouč nikdy nevytahujte z řezu, mohlo by dojít k jeho odmrštění vaším směrem. Přezkoumejte a udělejte opravné kroky, abyste minimalizovali důvod zaseknutí kotouče.

4. V řezání nepokračujte, je-li kotouč v řezu.

Nechte kotouč roztočit v pracovních otáčkách a poté jej opatrně opět vložte do řezu. Kotouč se při zapnutí motoru může v řezu zaseknout vyběhnout z řezu, nebo být vymrštěn ven.

5. Velké desky nebo jiné rozměrné

kusy materiálu podložte tak, abyste minimalizovali riziko sevření kotouče a jeho případné vymrštění. Velké kusy se mají tendenci prohýbat pod vlastní vahou. Podpěry musí být umístněny pod oběma stranami obrobku, blízko linie řezu a blízko okraje materiálu.

6. Buďte zvláště obezřetní, když budete

řezat do stojících zdí nebo jiných neznámých objektů. Přečnívající kotouč se může zaříznout do potrubí plynového nebo vodovodního rozvodu, do elektrických rozvodů nebo může být při nárazu na překážky streichen z drážky vymrštěn.

Pro omezení rizika zranění si pečlivě přečtěte návod k obsluze. Dvojitá izolace Výstraha Používejte pomůcky pro ochranu sluchu Používejte pomůcky pro ochranu očí Používejte protiprachovou masku (respirátor) Tento výrobek byl označen symbolem, který uvádí, že je třeba s ním zacházet jako s elektrickým a elektronickým odpadem. To znamená, že tento výrobek nesmí být likvidován spolu s běžným domovním odpadem, ale je třeba jej odnést do sběrného dvora, který splňuje evropskou směrnici 2002/96/CE. Následně bude výrobek rozebrán nebo recyklován za účelem snížení vlivu na životní prostředí. Jelikož elektrická a elektronická zařízení obsahují nebezpečné látky, mohou představovat ohrožení pro životní prostředí a lidské zdraví.107

Předtím než začnete nářadí používat, přečtěte si pečlivě manuál.

K dělení kovu se musí použít speciální ochranný kryt pro dělení (příslušenství).

Pro bezpečné a co nejpohodlnější uchopení nářadí máte na výběr dvě pracovní polohy. Rukojeť se pravým závitem zašroubuje do jednoho z otvorů na bočných stěnách převodovky.

Antivibrační přídavná rukojeť tlumí vibrace a dělá práci s nářadím příjemnější a bezpečnější.

Kódovaný výstupek na ochranném krytu (10) zaručuje, že se na nářadí dají namontovat jen takové kryty, které jsou pro něj určeny. Otevřete upínací páku (9). Ochranný kryt (10) s kódovaným výstupkem vložte do kódované drážky na límci vřetena hlavy brusky a otočte jej do požadované (pracovní) polohy. Chcete-li zajistit chránič kotouče (10), zavřete upínací páku (9).

Když je upínací páka (9) otevřená, lze nastavit upínací matici (7), aby bylo zajištěno bezpečné upnutí chrániče po konečném zavření upínací páky (9).

Chránič kotouče pro řezání (12) se instaluje stejně jako chránič kotouče pro broušení (10).

Vřeteno brusky a všechny části, které budete montovat, očistěte. Při nasazování nebo odebírání brusných nástrojů zablokujte vřeteno aretačním knoíkem.

Nasaďte vnitřní přírubu na vřeteno nástroje. Zkontrolujte, zda se nachází na dvou ploškách vřetene (viz C1). Nasaďte kotouč na vřeteno nástroje a vnitřní přírubu. Zkontrolujte správné usazení. Nasaďte vnější přírubu se závitem tak, aby směřovala správným směrem podle typu nasazeného kotouče. V případě brusných kotoučů se příruba nasazuje tak, aby zvýšená část směřovala ke kotouči. V případě řezných disků se příruba nasazuje tak, aby zvýšená část směřovala od kotouče (viz C2). Stiskněte blokovací tlačítko vřetene a rukou otáčejte vřeteno, dokud se nezablokuje. Přidržujte blokovací tlačítko stisknutí a utáhněte vnější přírubu dodaným klíčem. (Viz C3)

Zajistěte vřeteno brusky pomocí zajišťovacího tlačítka. Chcete-li rychloupínací přírubu INSTALOCK

utáhnout, pevně uchopte brusný kotouč a otáčejte s ním ve směru pohybu hodinových ručiček. Správně upevněná a nepoškozená rychloupínací příruba INSTALOCK

může být povolena rukou, budete-li otáčet rýhovaným kroužkem proti směru pohybu hodinových ručiček. Nikdy nepovolujte utaženou rychloupínací přírubu INSTALOCK

pomocí kleští. Vždy použijte klíč opatřený dvěma kolíky.

Pro uvedení do provozu posuňte spínač (2) vpřed. Pro aretaci spínače (2) stlačte spínač (2) vpředu dolů až zapadne.108

Pro vypnutí elektrického nářadí spínač (2) uvolněte popř. pokud je zaaretován, stlačte spínač (2) krátce vzadu dolů a pak jej uvolněte.

Než začnete brousit, počkejte, až se kotouč zcela roztočí. Přidržujte úhlovou brusku jednou rukou na hlavní rukojeti a druhou rukou pevně okolo pomocné rukojeti. Vždy nastavte chránič tak, aby co das Wort streichen největší část nechráněného kotouče směřovala od vás. Počítejte s tím, že když se kotouč dotkne kovu, vytvoří se proud jisker. Pro zajištění optimální kontroly nad nástrojem, optimálního odběru materiálu a minimálního přetěžování udržujte při broušení mezi kotoučem a pracovním povrchem úhel přibližně 15

Při práci v rozích postupujte opatrně, protože v případě kontaktu s protínající rovinou může dojít k odskočení nebo uhnutí brusky. Po dokončení broušení nechte obrobek vychladnout. Nedotýkejte se horkého povrchu.

Pro dělení kovu používejte vždy ochranný kryt pro dělení. Při řezání na nářadí netlačte, nenaklánějte jej ani jím nepohybujte ze strany na stranu. Pracujte takovou rychlostí řezání, jakou dovolí řezaný materiál. Otáčky řezných kotoučů se nesnažte snížit bočním tlakem na kotouč. Důležitý faktor představuje směr řezání. Nářadí musí vždy řezat při pohybu kotouče zdola nahoru. Proto nářadím nikdy nepohybujte jiným směrem! V opačném případě hrozí riziko nekontrolovaného vytlačení kotouče z řezu.

1. Brusku vždy zapínejte na volnoběh, aby před

prací dosáhla maximálních otáček.

2. Nesnažte se brusný výkon zvýšit větším

přítlakem na brusný kotouč, výsledkem jsou snížené otáčky a delší časy opracování.

3. Při práci vždy dodržujte 10-20 stupňový

úhel mezi brusným kotoučem a povrchem materiálu. Je-li úhel větší, kotouč udělá rýhy do povrchu a zhorší jeho úpravu. Brusku veďte napříč materiálem pohyby ze strany na stranu.

4. Používáte-li řezný kotouč, nikdy neměňte

řezný úhel, jinak se zasekne kotouč a zastaví motor, případně praskne brusný kotouč. Při řezání řežte v opačném směru než je otáčení řezného kotouče. Při řezání ve stejném směru, jakým se otáčí řezný kotouč, může kotouč vypadnout z řezné drážky.

5. Při řezání velmi tvrdých materiálů dosáhnete

nejlepších výsledků diamantovým kotoučem.

6. Diamantový kotouč se při řezání silně zahřeje.

Nastane-li tento jev a jiskry budou vidět po celém obvodě kotouče, řezání zastavte a nechte nářadí ochladit volnoběhem po dobu 2-3 minut.

7. Pokud možno se ujistěte, že pracovní kus je

dobře uchycený a neuvolňuje se.

Vaše elektrické ruční nářadí nepotřebuje dodatečné mazání a údržbu. Na vašem elektrickém ručním nářadí nejsou žádné části, které potřebují servisní zásah. Nikdy nepoužívejte vodu nebo chemické čističe na čištění vašeho ručního elektrického nářadí. Utírejte jej dočista suchým hadrem. Vždy jej skladujte na suchém místě. Udržujte ventilační otvory motoru čisté. Udržujte všechny pracovní ovladače čisté bez prachu. Občas můžete přes ventilační otvory vidět jiskry. Je to normální a nepoškodí to vaše ruční elektrické nářadí. Pokud je napájecí kabel poškozený, musí být vyměněn výrobcem, servisním technikem nebo stejně kvalikovanou osobou, aby se zabránilo riziku.109

Ačkoliv je ovládání této nové úhlové brusky skutečně velmi jednoduché, setkáte-li se s problémy, proveďte následující kontrolu:

1. Pokud bruska nefunguje, zkontrolujte napájení

a zástrčku napájecího kabelu.

2. Pokud kotouč brusky kmitá nebo vibruje,

zkontrolujte, zda je vnější příruba utažená; zkontrolujte, zda je kotouč správně nasazen na desce příruby.

3. Pokud je kotouč viditelně poškozen,

nepoužívejte jej, protože poškozený kotouč se může roztrhnout; sejměte jej a nahraďte novým kotoučem. Staré kotouče ekologicky zlikvidujte.

4. Při práci na hliníku nebo podobné měkké

slitině se kotouč brzy zanese a nebude dostatečně brousit.

Tento výrobek byl označen symbolem, který uvádí, že je třeba s ním zacházet jako s elektrickým a elektronickým odpadem. To znamená, že tento výrobek nesmí být likvidován spolu s běžným domovním odpadem, ale je třeba jej odnést do sběrného dvora, který splňuje evropskou směrnici 2002/96/CE. Následně bude výrobek rozebrán nebo recyklován za účelem snížení vlivu na životní prostředí. Jelikož elektrická a elektronická zařízení obsahují nebezpečné látky, mohou představovat ohrožení pro životní prostředí a lidské zdraví.

Funkce Je v souladu s následujícími směrnicemi:

Osoba oprávněná uspořádat technický soubor:

2. Pomocou tohto elektrického náradia vám

17. Svoje náradie počas práce držte za

1. Náradie pevne držte a stojte tak, aby vaše

ramená a telo umožňovali vzdorovať vymršteniu náradia. Vždy používajte prídavnú rukoväť, ak je k dispozícii, získate tým maximálnu kontrolu nad snahou náradia vytrhnúť sa z rúk, alebo silám pri zapnutí náradia. Pracovník je schopný zvládnuť sily krútiaceho momentu uvoľnené pri priškripnutí kotúča alebo spustení náradia.

2. Ruky nikdy nedávajte do blízkosti

4. Buďte mimoriadne opatrní pri práci v

4. Ak náradie stojí v reze, nepokračujte

v rezaní tým, že náradie zapnete. Pred začatím rezania nechajte kotúč nabehnúť do pracovných otáčok a potom ho vložte do rezu. Ak sa náradie spustí s kotúčom v reze, kotúč sa môže zaseknúť, vybehnúť z rezu alebo je celé náradie vymrštené z materiálu.

5. Veľké ploché kusy podložte, aby ste znížili

Náradie zapnete stlačením vypínača On/Off (2) a podržíte ho stlačený. Zablokovanie otáčania dosiahnete stlačením tlačidla vypínača on/off (2) vpredu, kým nezapadne. Náradie vypnete uvoľnením tlačidla vypínača on/ off (2), alebo, ak je vypínač blokovaný, krátko ho (2) vzadu stlačte.

zástrčke skontrolujte napätie elektrického prúdu.
