BEDIENUNGSANLEITUNG WX701.1 WORX

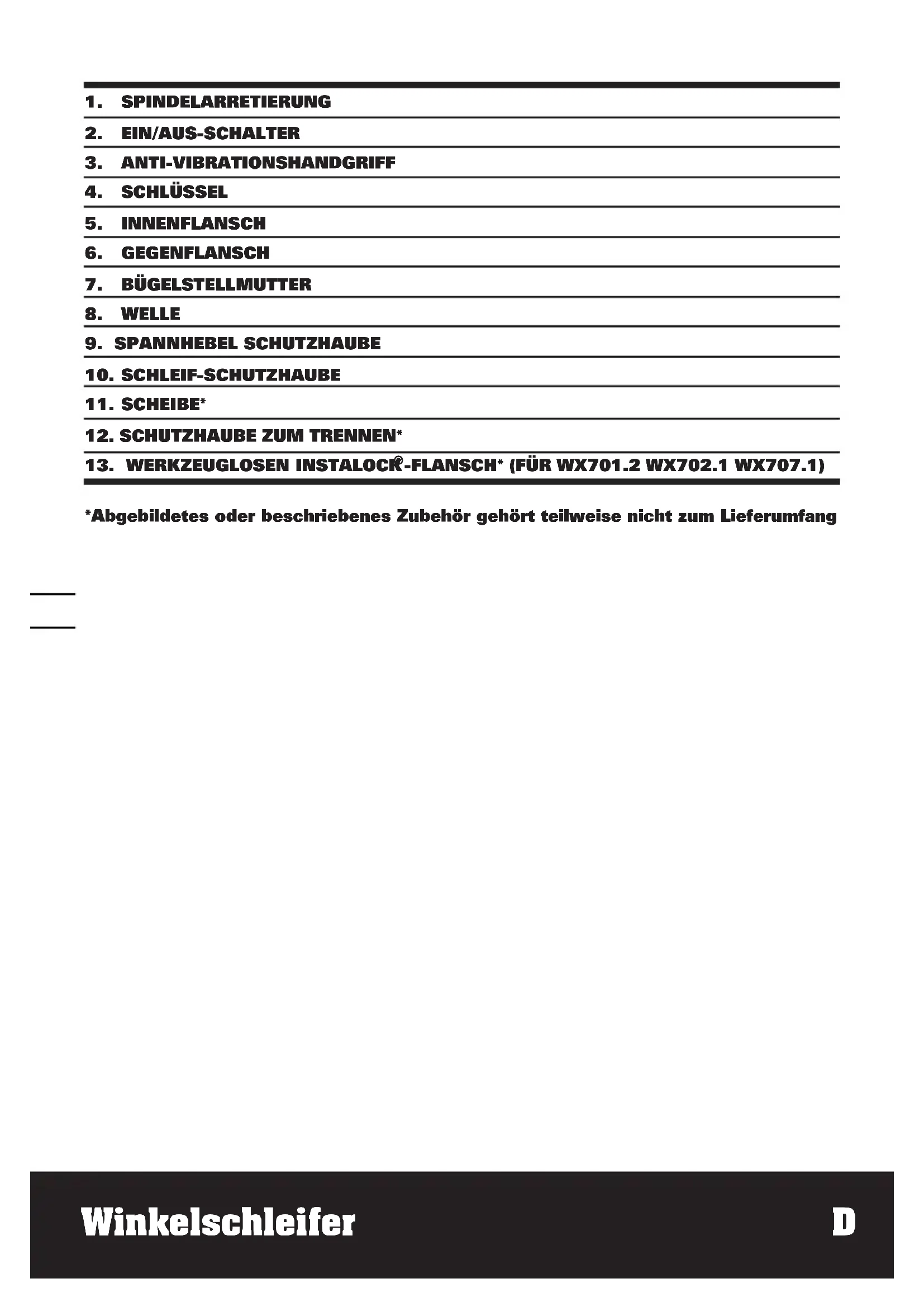

9. SPANNHEBEL SCHUTZHAUBE

10. SCHLEIF-SCHUTZHAUBE

-FLANSCH* (FÜR WX701.2 WX702.1 WX707.1) *Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang1716 Winkelschleifer D TECHNISCHE DATEN Typ WX700 WX701 WX701.1 WX701.2 WX702 WX702.1 WX702.2 WX707 WX707.1 (700-749 Bezeichnung der Maschine, repräsentiert die Winkelschleifer) WX700 WX701 WX701.1 WX701.2 WX702 WX702.1 WX702.2 WX707 WX707.1 Nennspannung 220-240V~50/60Hz Nennleistung 860W 710W 710W 860W Nenndrehzahl 12,000/min Scheiben 100mm 115mm 125mm 125mm Scheibenbohrung 16mm 22.2mm 22.2mm 22.2mm Schleifspindelgewinde M10 M14 M14 M14 Schutzisolation /II Gewicht 2.0kg

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

: 90dB(A) Gewichtete Schallleistung L

: 3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Typischer gewichteter Vibrationswert Vibrationsemissionswert a

=5.8 m/s² (Zusatzgriff) Unsicherheit K=1.5m/s² Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs.1918 Winkelschleifer D Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch. Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen. WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE Schlüssel 1 Metall-Schleifscheibe 1 Zusatzhandgriff 1 Anti-vibrationshandgriff (WX707 WX707.1) (Siehe A) 1 Werkzeuglosen INSTALOCK

-Flansch ( WX701.2 WX702.1 WX707.1) 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.1918 Winkelschleifer D SICHERHEITSHINWEISE

FÜR ALLE ANWENDUNGEN

GEMEINSAME WARNHINWEISE ZUM

SCHLEIFEN, TRENNSCHLEIFEN.:

1. Dieses Elektrowerkzeug ist

zu verwenden als Schleifer, Trennschleifmaschine. Beachten Sie alle Warnhinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

2. Dieses Elektrowerkzeug ist nicht

geeignet zum Sandpapierschleifen, Arbeiten mit Drahtbürsten, Polieren. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

3. Verwenden Sie kein Zubehör, das

vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

4. Die zulässige Drehzahl des

Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerstört werden.

5. Außendurchmesser und Dicke des

Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

6. Einsatzwerkzeuge mit

Gewindeeinsatz müssen genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahmedurchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

7. Verwenden Sie keine beschädigten

Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.

8. Tragen Sie persönliche

Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

9. Achten Sie bei anderen Personen

auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung2120 Winkelschleifer D tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

10. Halten Sie das Gerät nur an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

11. Halten Sie das Netzkabel von sich

drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

12. Legen Sie das Elektrowerkzeug

niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

13. Lassen Sie das Elektrowerkzeug nicht

laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren.

14. Reinigen Sie regelmäßig

die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

15. Verwenden Sie das Elektrowerkzeug

nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.

16. Verwenden Sie keine

Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

17. Ihre Hand muss den Griff während

der Arbeit festhalten. Verwenden Sie immer die dem Werkzeug mitgelieferten Hilfsgriffe. Kontrollverlust kann Körperverletzungen verursachen.

WEITERE SICHERHEITSHINWEISE FÜR

RÜCKSCHLAG UND ENTSPRECHENDE

WARNHINWEISE Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen dieDrehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

1. Halten Sie das Elektrowerkzeug gut

fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.

2. Bringen Sie Ihre Hand nie in die Nähe2120

Winkelschleifer D sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.

3. Meiden Sie mit Ihrem Körper den

Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.

4. Arbeiten Sie besonders vorsichtig

im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

5. Verwenden Sie kein Ketten- oder

gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug. BESONDERE SICHERHEITSHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN:

1. Verwenden Sie ausschließlich

die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.

2. Gekröpfte Schleifscheiben müssen

so montiert werden, dass ihre Schleiffläche nicht über der Ebene des Schutzhaubenrandes hervorsteht. Eine unsachgemäß montierte Schleifscheibe, die über die Ebene des Schutzhaubenrandes hinausragt, kann nicht ausreichend abgeschirmt werden.

3. Die Schutzhaube muss sicher

am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligemKontakt mit dem Schleifkörper schützen.

4. Schleifkörper dürfen nur für die

empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

5. Verwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

6. Verwenden Sie keine abgenutzten

Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für größere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

ZUSÄZLICHE SICHERHEITSHINWEISE

1. Vermeiden Sie ein Blockieren

der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

2. Meiden Sie den Bereich vor und hinter

der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert werden.

3. Falls die Trennscheibe verklemmt2322

Winkelschleifer D oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen..

4. Schalten Sie das Elektrowerkzeug

nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

5. Stützen Sie Platten oder große

Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten abgestützt werden, und sowohl in der Nähe des Trennschnitts als auch an der Kante.

6. Seien Sie besonders vorsichtig bei

„Taschenschnitten“ in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen. SYMBOLE Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen Schutzisolation WARNUNG! Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Staubmaske Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.2322 Winkelschleifer D

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser. Zum Trennen von Metall muss eine spezielle Schutzhaube zum Trennen (Zubehör) verwendet werden.

1. VERSTELLBARER HANDGRIFF VORNE

(Siehe A) Der Handgriff vorne ist zweifach verstellbar, um Ihnen eine sichere und bequeme Arbeitsposition zu ermöglichen. Der Griff wird im Uhrzeigersinn in eines der beiden Löcher am Getriebekasten eingeschraubt. Anti-vibrationshandgriff (WX707 WX707.1) Der anti-vibrationshandgriff ermöglicht ein vibrationsarmes und damit ein angenehmeres und sicheres Arbeiten.

2. SCHEIBENSCHUTZ EINSTELLEN (Siehe B)

Für Arbeiten mit Schrupp - oder Trennscheiben muss die Schutzhaube (10) montiert sein. Schleif-Schutzhaube Die Kodierklinke an der Schutzhaube (10) stellt sicher, dass nur eine zum Gerätetyp passende Schutzhaube montiert werden kann. Die Klemmschraube (9) eventuell lösen. Die Schutzhaube (9) mit der Kodierklinke in die Nut am Spindelhals des Gerätekopfes setzen und in die erforderliche Stellung (Arbeitsposition) drehen. Bei allen Arbeiten muss die geschlossene Seite der Schutzhaube stets zum Bediener zeigen. Die Klemmschraube festziehen. HINWEIS: Bei geöffnetem Spannhebel (9) kann die Spanneinstellmutter (7) eingestellt werden, um sicherzustellen, dass die Schutzhaube korrekt eingespannt ist, nachdem der Spannhebel (9) schließlich geschlossen wird. Schutzhaube zum Trennen WARNUNG! Verwenden Sie zum Trennen von Metall immer die Schutzhaube zum Trennen (12). Die Schutzhaube zum Trennen (12) wird wie die Schleif-Schutzhaube (10) montiert.

3. WELLENARRETIERUNGSKNOPF

Darf nur zum Wechseln der Trennscheibe verwendet werden. Betätigen Sie diesen Knopf niemals, solange die Scheibe sich dreht!

4. SCHEIBEN INSTALLIEREN

(Siehe C1, C2, C3) Setzen Sie den Innenflansch auf die Spindel. Achten Sie darauf, dass er zwischen den beiden Spindelflächen sitzt (Siehe C1). Setzen Sie die Scheibe auf Spindel und Innenflansch auf. Achten Sie auf korrekten Sitz. Setzen Sie den Außenflansch mit Gewinde) auf, achten Sie darauf, dass er – je nach Scheibenart – richtig herum sitzt. Bei Schleifscheiben wird der Flansch mit der erhöhten Seite an die Scheibe angesetzt. Bei Schneidscheiben wird der Flansch mit der Innenseite zur Scheibe hin aufgesetzt (Siehe C2). Drücken Sie den Wellenarretierungsknopf und drehen Sie die Spindel, bis sie fest sitzt. Halten Sie den Arretierungsknopf gedrückt, ziehen Sie den Außenflansch mit dem mitgelieferten Schlüssel an. (Siehe C3)

WERKZEUGLOSER FLANSCH ZUM

SCHNELLEN SCHEIBENWECHSEL (WX701.2 WX702.1 WX707.1) Drücken Sie die Spindel Arretiertaste um die Schleifspindel festzustellen. Um den werkzeuglosen INSTALOCK

-Flansch festzuziehen, drehen Sie die Schleifscheibe kräftig im Uhrzeigersinn. Einen ordnungsgemäß befestigten,

beschädigten werkzeuglosen INS TALOCK

-Flansch können Sie durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand lösen. Lösen Sie einen festsitzenden werkzeuglosen INSTALOCK

-Flansch nie mit einer Zange, sondern verwenden Sie den Zweilochschlüssel.2524 Winkelschleifer D

5. EIN-/AUS-SCHIEbSCHALTER (Siehe D)

Um das Elektrowerkzeug einzuschalten, drücken Sie den Ein-/Aus-Schalter (2) nach vorne. Um den Ein-/Aus-Schalter (2) zu verriegeln, drücken Sie die Vorderseite des Ein-/Aus- Schalters (2) herunter, bis er einrastet. Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Aus-Schalter (2) los oder, wenn er verriegelt ist, drücken Sie die Rückseite des Ein-/Aus-Schalters (2) kurz herunter und lassen Sie ihn dann los.

6. vERWENDUNg DES SCHLEIFERS

(Siehe E) ACHTUNg: Schalten Sie die Schleifmaschine nicht ein, während sich die Scheibe in Kontakt mit dem Werkstück befindet. Warten Sie bis die Scheibe die volle Geschwindigkeit erreicht hat, bevor Sie mit dem Schleifen beginnen. Halten Sie Ihren Winkelschleifer mit einer Hand am Hauptgriff und der anderen Hand fest um den Hilfsgriff. Positionieren Sie das Schufzhaube stets so, dass möglichst viel der offenen Scheibe von Ihnen weg zeigt. Wenn die Scheibe das Metall berührt, entstehen Funken. Halten Sie beim Schleifen einen Winkel zwischen Scheibe und Arbeitsoberfläche von mindestens 15

ein, um bestmögliche Werkzeugkontrolle, Materialabspanung und minimale Belastung zu erreichen. Bei Arbeiten in Ecken ist besondere Vorsicht geboten, da der Kontakt mit sich überschneidenden Oberflächen dazu führen kann, dass der Schleifer springt oder sich verdreht. Lassen Sie das Werkstück nach dem Schleifen abkühlen. Berühren Sie nicht die heiße Oberfläche.

WARNUNg! Verwenden Sie zum Trennen von Metall immer die Schutzhaube zum Trennen. Beim Trennschleifen Gerät nicht drücken, nicht verkanten, nicht drehen. Mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub arbeiten. Auslaufende Trennscheiben nicht durch seitliches Gegendrücken abbremsen. Die Richtung, in der das Trennschleifen durchgeführt wird, ist von Wichtigkeit. Die Maschine muss immer in einer aufwärts- schleifenden Bewegung arbeiten. Bewegen Sie daher niemals die Maschine in die andere Richtung! Andernfalls besteht die Gefahr, dass sie unkontrolliert aus dem Schnitt geschoben werden könnte.

TIPPS ZUR ARBEIT MIT

1. Starten Sie immer im Leerlauf und lassen

Sie die Schleifmaschine erst die volle Drehzahl erreichen, ehe Sie mit dem Arbeiten beginnen.

2. Versuchen Sie nicht, die Materialabtragung

durch starkes Drücken auf das Werkzeug zu erhöhen. Ein moderater Druck erhöht die Lebensdauer des Werkzeugs.

3. Der Anstellwinkel zwischen

Schleifwerkzeug und Werkstück sollte immer 15-30 Grad betragen. Bei größeren Anstellwinkeln können Riefen entstehen, und die Oberfläche wird uneben.

4. Bewegen Sie den Winkelschleifer

gleichmäßig hin und her. Ändern Sie beim Schneiden mit einer Trennscheibe niemals den Schnittwinkel, andernfalls kann das Blatt blockieren oder brechen, oder der Motor bleibt stehen. Wenn Arbeits- und Drehrichtung der Scheibe übereinstimmen, besteht die Gefahr, dass die Scheibe die Maschine aus der Schnittfuge hebt.

5. Diamantscheiben sind für hartes Material

6. Sie können beim Arbeiten sehr heiß

werden, und es kann ein Funkenring um das ganze Werkzeug herum zu sehen sein. Unterbrechen Sie in einem solchen Fall Ihre Arbeit und lassen Sie die Scheibe 2-3 Minuten lang im Leerlauf abkühlen.

7. Das Werkstück muss sicher befestigt oder

festgeklemmt werden, damit es nicht verrutschen kann.2524 Winkelschleifer D WARTUNG Ziehen Sie grundsätzlich den Netzstecker, bevor Sie Einstell-, Reparatur- oder Wartungstätigkeiten ausführen. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. Gelegentlich sind durch die Lüftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigen. Wenn ein Ersatz von Stecker oder Anschlussleitung erforderlich ist, dann ist dies von unserer Servicestelle oder einer Elektrofachwerkstatt durchzuführen, um Sicherheitsgefährdungen zu vermeiden. Lassen Sie Reparaturen nur durch unsere Servicestelle oder durch eine Fachwerkstatt mit Originalersatzteilen durchführen. PROBLEMLÖSUNG Ihr Winkelschleifer ist leicht zu handhaben. Sollten Sie dennoch Schwierigkeiten haben, überprüfen Sie bitte Folgendes:

1. Wenn die Schleifmaschine nicht

funktioniert, überprüfen Sie zunächst, ob der Netzstecker in der Steckdose steckt.

2. Wackelt oder vibriert die Schleifscheibe,

prüfen Sie, ob der äußere Flansch fest ist und ob die Scheibe korrekt auf der Flanschplatte aufgebracht ist.

3. Sollte die Scheibe Beschädigungen

aufweisen, darf sie nicht mehr verwendet werden. Eine beschädigtes Scheibe kann abplatzen. Entfernen Sie sie und ersetzen Sie sie durch ein neues Rad. Achten Sie auf eine ordnungsgemäße Entsorgung der alten Scheibe.

4. Bei Arbeiten mit Aluminium oder anderen

weichen Legierungen verstopft die Scheibe schnell und schleift nicht mehr richtig. UMWELTSCHUTZ Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.2726 2726 Winkelschleifer D

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt Beschreibung WORX Winkelschleifer Typ WX700 WX701 WX701.1 WX701.2 WX702 WX702.1 WX702.2 WX707 WX707.1 (700-749 Bezeichnung der Maschine, repräsentiert die Winkelschleifer) Funktionen Außenflächen und Kanten schleifen Den Bestimmungen der folgenden Richtlinien entspricht,: 2006/42/EC 2004/108/EC 2011/65/EU Werte nach: EN 55014-1 EN 55014-2 EN 61000-3-2 EN 61000-3-3 EN 60745-1 EN 60745-2-3 Zur Kompilierung der technischen Datei ermächtigte Person, Name Russell Nicholson Anschrift Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2014/04/11 Leo Yue POSITEC Qualitätsleiter2726 Meuleuse d’angle F
