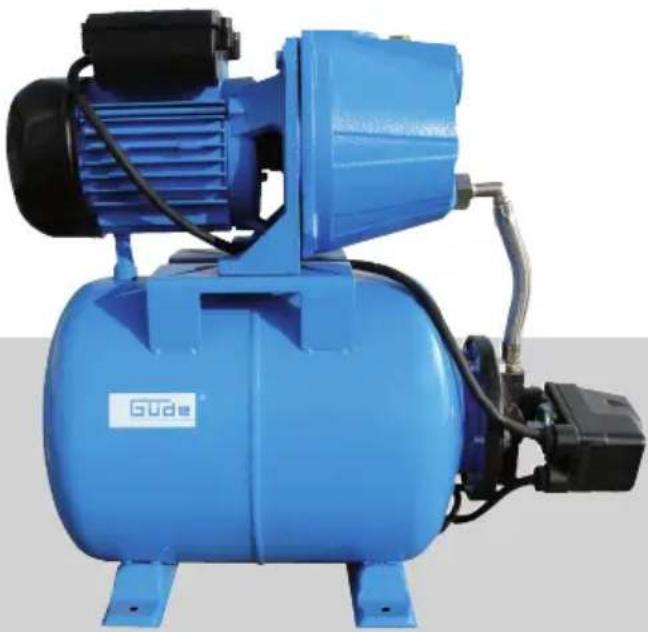

MANUAL DE UTILIZARE HWW 900 GC Güde
----RO Traducerea modului original de utilizare
BA Prijevod originalnih uptstava za upotrebu.
România Va rugăm să citiți cu atenție modul de utilizare înaintea punerii utilajului în funcțiune.
BOSANSKI Pre puštanja u rad pažljivo pročitajte uputstvo za upotrebu.
IINBETRIEBNAHME | STARTING-UP THE MACHINE | MISE EN SERVICE | MESSA IN FUNZIONE | INBEDRIJFSTELLING | UVEDENÍ DO PROVOZU | UVEDENIE DO PREVÁDZKY | ÜZEMBE HELYEZÉS | UVEDBA V POGON | PUŠTANJE U RAD | ПУСКАНЕ В ДЕЙСТВИЕ | PUNEREA İN FUNCȚIUNE | PUŠTANJE U RAD ____ 2
Deutsch
RO Presiunea este corect reglată de către producător. Dacă se presupune o altă presiune, este necesară adaptarea presiunii conform fi g. 1-3.
BA Tlak je podešen na najpogodniju tvorničku vrijednost. Sve ostale vrijednosti tlaka neophodno je, da se prilagode prema slikama 1-3.
Cantitate max. transportată....3600 l/h
Înălțimea max. de transport....42 m
Înălțime max. de aspirare....8 m
35°C
Temperatura max. a apei....35°C
Racord furtun 1" IG
IP X4
Nivelul puterii sunetului....86 dB
Volumul rezervorului....24 l
Utilizați pompa abia după ce ați citit cu atenție și ați înțeles modul de operare Respectați toate instrucțiunile de securitate cuprinse în manual. Comportați-vă cu responsabilitate față de terțe persoane.
Dacă aveți dubii referitor la conectarea și operarea utilajului, apelați la servisul pentru clienti.
Utilizare conform destinației
Pompa este destinată în exclusivitate pentru pomparea apei curate în scopul alimentarii cu apă pentru necesitățile casei, în grădină, curte și agricultură. Având în vedere datele tehnice și instrucțiunile de securitate
Această instalație se poate utiliza numai în scopul prezentat. Nerespectând prevederile din prescripțiile și instrucțiunile general valabile cuprinse în prezentul manual, producătorul nu poate fi răspunzător de daunele survenite.
Nu este indicat ca pompa să funcționeze în regim de durată (de ex. ca o pompă de circulație în pârâu sau heleșteu). Durata de viață, cu o astfel de exploatare, se va diminua în mod corespunzător. În astfel de cazuri folosiți temporizatoare, asigurând faza de pauză suficien de lungă între două cicluri de funcționare.
Pompa nu este indicată ca o siguranță automată permanentă împotriva supra-umplerii cisternelor, a pâraielor, și nici pentru reglementarea apelor subterane în spațiile pivnițelor.
Nu utilizati pompa pentru pomparea apei potabile!
Pompa nu poate fi conectată la rețeaua de apă existență ca o instalație care să majoreze presiunea.
⚠️ Pompa nu trebuie utilizată în nici un caz ca pompă de circulație în piscine.
Instrucțiuni De Securitate
ATENTIE!
Electrocutare! Există riscul de accidentare cu curent electric!
Acest aparat nu este destinat pentru a fi utilizat de câtre persoane (inclusiv copii) cu capacități fi zice, senzoriale sau intelectuale limitate sau cărora le lipsește experiența / sau le lipsesc cunoștințele necesare, cu excepția cazului în care sunt supravegheate de câtre o persoană care poartă răspunderea pentru siguranța lor sau au fost instruite de o asemenea persoană cu privire la modul de utilizare a aparatului.
Copii ar trebui supravegheati pentru a vă asigura că ei nu se joacă cu aparatul. Tineți copiii și persoanele străine în afara razei de acțiune a utilajului.
⚠️ Funcționarea este permisă numai cu întrerupător cu protecție împotriva curentului eronat (RCD curent eronat max. 30mA).
Înaintea punerii în funcțiune, un electrician competent trebuie să controleze dacă măsurile de securitate electrică cerute sunt la dispoziție. Este necesar ca, concomitent, că fi e respectate și normele naționale.
Conectarea electrică se va face la priză.
Nu expuneți utilajul ploii și nu-l utilizati în mediu umed sau ud.
Trebuie acordată o atenție deosebită prizei de conectare care trebuie să se afl e la distanță de apă și umezeală, ștecherul trebuie protejat de umezeală.
Utilajul nu poate fi în nici un caz amplasat în puțuri umede (pericol de scurt circuit și deteriorare prin coroziune)!
Controlați tensiunea. Datele tehnice de pe plăcuța de tip trebuie să corespundă cu tensiunea rețelei electrice.
Utilizați în exclusivitate cabluri prelungitoare pentru uz extern, protejate împotriva apei care stropește.
Nu prindeți niciodată de cablu pompa conectată la rețea, nu o scufundați, nu o ridicati și nu o transportați!
Înaintea punerii utilajului în funcțiune, verifi cați ca priza și/sau cablul să nu fi e deteriorate.
Pentru a evita producerea de prejudicii, înlocuirea unui cablu de racordare deteriorat la rețeaua electrică trebuie să se facă de către producător. În nici un caz nu efectuați personal reparații.
Protejați cablul de temperaturi mari, uleiuri și muchii ascuțite.
Cu pompa în funcțiune este interzisă starea sau scufundarea în lichidul pompat, aceasta atât pentru oameni cât și pentru animale (de ex. piscine, pivnițe, etc.).
⚠️ Pompa nu poate funcționa în nici un caz pe uscat.
Nu utilizați pompa fără supraveghere, aceasta pentru ca să puteți evita eventualele daune în cazul unor funcțiuni eronate. Dacă nu utilizați pompa, deconectați-o de la rețea.
Temperatura lichidului pompat nu trebuie să depășească +35 °C.
La utilizarea pompei pentru aprovizionarea cu apă în casă, trebuie respectate prescripțiile locale ale autorităților răspunzătoare de gospodărirea apelor și evacuarea apelor uzate.
Dacă pompa se utilizează în lacuri, fântâni etc. și în uzi-ne de apă trebuie respectate necondiționat și normele valabile pentru utilizarea pompelor în țara respectivă.
Nu utilizati pompa în mediul extern la temperaturi sub 0 °C sau peste 40 °C
Niciodată nu înfășurați pe vreme rece motorul în pături sau alte materiale textile cu scopul de a se împiedica înghețarea acestuia
Utilizatorul este responsabil față de terțe persoane referitor la utilizarea pompei (uzine de apă, etc.).
Exigente la adresa operatorului
Operatorul trebuie ca, înainte de a folosi utilajul, să citească cu atenție modul de operare.
Califi care: În afară de o instruire amănunțită din partea unui specialist, nu este necesară nici o altă califi care specială pentru deservirea prezentului utilaj.
Vârsta minimă: Utilajul poate fi operat numai de persoane care au împlinit vârsta de 16 ani. Exceptie o fac minorii în cadrul pregătirii lor profesionale pentru a obține deprinderi, aceasta doar sub supravegherea instructorului.
Instructaj: Utilizarea aparatului necesită numai o instruire adecvată din partea unui specialist, respectiv de modul de operare. Un instructaj special nu este necesar.
Comportament în cazuri extreme
Acordați rănitului primul ajutor și chemați într-un timp cât mai scurt ajutorul califi cat al medicului. Păziți rănitul de alte accidente, și calmați-l. În cazul unui eventual accident, la locul de muncă trebuie să se găsească întotdeauna la îndemână o trusă medicală de prim-ajutor, conform normei DIN 13164. Materialul pe care îl veți consuma din trusa medicală trebuie completat imediat. Dacă sunteți în căutarea de ajutor, vă rugăm să furnizați următoarele informații:
- Locul accidentului
- Tipul accidentului
- Numărul răniților
- Tipul rănirii
Întreținere
Înaintea efectuării oricărei intervenții pe pompă, întotdeauna scoateți mai întài ștecherul cablului de alimentare din priza de la rețea.
Înaintea oricărei utilizări a pompei, efectuați proba vizuală și convingeți-vă că pompa, mai ales cablul de rețea și ștecherul, nu sunt deteriorate.
Pompa nu poate fi utilizată în cazul în care este defectă pompa sau instalațiile de protecție de pe ea.
În cazul în care aparatul este defect, reparația poate fi executată în exclusivitate de servisul pentru clienti. Utilizați numai accesorii și piese de schimb originale.
Atenție: Apa afl ată pentru mai mult timp în corpul pompei, în funcție de construcție, poate să corodeze (se colorează în maro)
În perioada de depozitare pe timpul iernii, trebuie avut grijă să nu se găsească apă în utilaj, în caz contrar gerul ar putea distruge utilajul. Înaintea fi ecărui transport, pompa trebuie deconectată de la rețea! Pompa trebuie evacuată în întregime și depozitată cu o protectie antigel. Lipirea garniturilor mecanice se poate evita prin clătirea pompei.
Numai un utilaj întreținut și îngrijit cu regularitate poate fi de un ajutor real. Întreținerea și grija insufi cientă de utilaj poate duce la accidente neprevăzute.
Garantie
Revendicările de garanție conform certifi catului de garanție anexat.
Garantia se referă în exclusivitate la defectiunile provocate de defectele de material sau de producție. La reclamația în perioada de garanție trebuie prezentat documentul de achiziție original, cu data vânzării.
Garanția nu ia în considerare utilizarea neprofesională, ca de ex. suprasolicitarea utilajului, utilizarea forțată, defectarea prin intervenție străină sau cu obiecte străine. Nerespectarea modului de utilizare și de montaj ca și uzura normală de asemeni nu intră în garanție..
Producătorul nu este răspunzător de daunele surve-nite ca urmare a instalației sau operării neprofesionale a pompei.
Utilajul trebuie controlat în intervale regulate de timp sub aspectul stării perfecte a acestuia.
Vă atragem atenția că, conform normelor în vigoare, nu preluăm responsabilitatea pentru daunele provocate eventual de utilajele noastre în cazurile de mai jos:
- Reparații neprofesionale efectuate de servisuri fără autorizație;
- Utilizarea contrară destinației, resp. nerespectarea utilizării conform destinației;
- Suprasolicitarea pompei printr-o funcționare continuă;
- Daunele provocate de ger și alte defecte provocate de infl uența climei;
Aceleași prescripții sunt valabile pentru componente și accesorii.
Pentru ca să se evite, resp. să se prevină eventualele daune (de ex. inundarea încăperii, etc.) ca urmare a funcționării defectuoase a pompei (defectări, resp. defecțiuni), proprietarul (utilizatorul) este obligat să ia măsuri de securitate adecvate (montarea instalației de alarmă, pompă de rezervă, etc.)
Serviciu
Aveți întrebări de ordin tehnic? Reclamații? Aveți nevoie de piese de schimb sau de manualul de operare? Pe site-ul nostru www.guede.com, la secția de Servis vă vom ajuta în mod rapid și nebirocratic. Vă rugăm să ne ajutați să vă ajutăm. Pentru ca utilajul dvs. să poată fi identifi cat în caz de reclamație, avem nevoie de numărul seriei, numărul comenzii și de anul de producție. Toate aceste date le veți găși pe plăcuța de tip. Pentru ca toate aceste date să fi e mereu la îndemână, vă rugăm să le notați mai jos.
Nr. serie:
Nr. comandă:
An de productie:
Simboluri
Citiți modul de utilizare.
Atunci când efectuați orice lucrări pe pompă, întotdeauna scoateți mai întâi stecherul cablului de alimentare din priza de rețea.
Este interzis de a deplasa/trage de cablu
Este interzis a sta în mediul de transport
Avertizare împotriva pericolului prezentat de tensiunea electrică
Atentie la pornirea automată!
Accesoriiile nu fac parte din livrare, se recomandă completarea din programul de accesorii.
Aparate electrice sau electronice defecte și /sau lichidate trebuie să fi e predate la punctele de colectare corespunzătoare.
Ocrotiți de umezeală
Direcția de amplasare a ambalajului - în sus
Declaratie de conformitate UE
GÜDE GmbH & Co. KG
Prin prezenta noi declarăm, că conceptția și construcția utilajelor prezentate, în execuția în care sunt puse în circulație, sunt conforme cu exigențele de bază aferente directivelor UE privind securitatea și igiena. În cazul modifi cărilor pe utilaj care nu au fost cosultate cu noi, prezenta declarație își pierde valabilitatea.
Pompă pentru apă menajeră
HWW 900 GC
Declaratie de conformitate UE
2006/95 EG, 2004/108 EG
Norme armonizate aplicate.
EN 60335-1:2002+A1+A11+A12+A2+A13+A14
EN 60335-2-41: 2003+A1+A2
EN 62233: 2008
EN 55014-1:2006+A1
EN 55014-2:1997+A1+A2
EN 61000-3-2: 2006+A1+A2
EN 61000-3-3: 2008
Wolpertshausen, 2011-11-24 Helmut Arnold Administrator
Documentație tehnică Joachim Bürkle
Plan de verifi cări și întreținere
| Interval de timp Descriere Ev. alte detalii | ||
| În funcție de necesitate și de gradul de murdărie | Curățați supapa fixă de aspirație și prefiltrul | Controlați funcția supapei fixe de aspirație |
Defecțiuni - cauze - remedieri
| Defecțiune Cauză Remediere | ||
| Motorul nu pornește Lipsă tensiune de la rețeaRoata pompei blocată | Prin capacul ventilatorului, întoarceți cu o șurubelnită arborele motorului (degajați garnitura lipită a inelului colector). | |
| Pompa nu aspiră Lipsește supapa fi xă de aspirație, respectiv nu este etanșă, este înfundatăSupapa fi xă de aspirație nu se află în apăPompă fără apăÎnălțimea de aspirație este prea mareBule de aer în conducta de aspirațieRacordurile nu sunt etanșe, pompa trage aer, pompa nu este dezaerată | Montați, resp. curățați, supapa fi xă de aspirațieIntroduceți în apă supapa de aspirațieUmpleți corpul pompeiControlați înălțimea de aspirațieControlați etanșeitatea conductei de aspirațieRepetați cu grijă conectarea conform cap. „Conectare“! | |
| Apă pompată în canti-tate insufi cientă | Înălțimea de aspirație este prea mareCoșul de aspirație al supapei fi xe este murdarNivelul apei coboară rapid | Controlați înălțimea de aspirațieCurățați coșul de aspirație, Coborăți supapa fi xă de aspirațieCurățați pompa și înlocuiti piesele care se consumă repede (Atelier autorizat) |
| Intervale de conectare reduse | Presiunea aerului prea mică în jiclorul de aer | Verifi cați presiunea aerului→9 |
Tehnički podaci
HWW
Br. za narudžbu....# 94686
Priključak....230 V\~50 Hz
Snaga motora P1....900 W
Najveća dobavna količina....3600 l/h
Najveća dobavna visina....42 m
Najveća dobavna visina....8 m
35°C Najveća dopuštena temperatura vode....35°C
