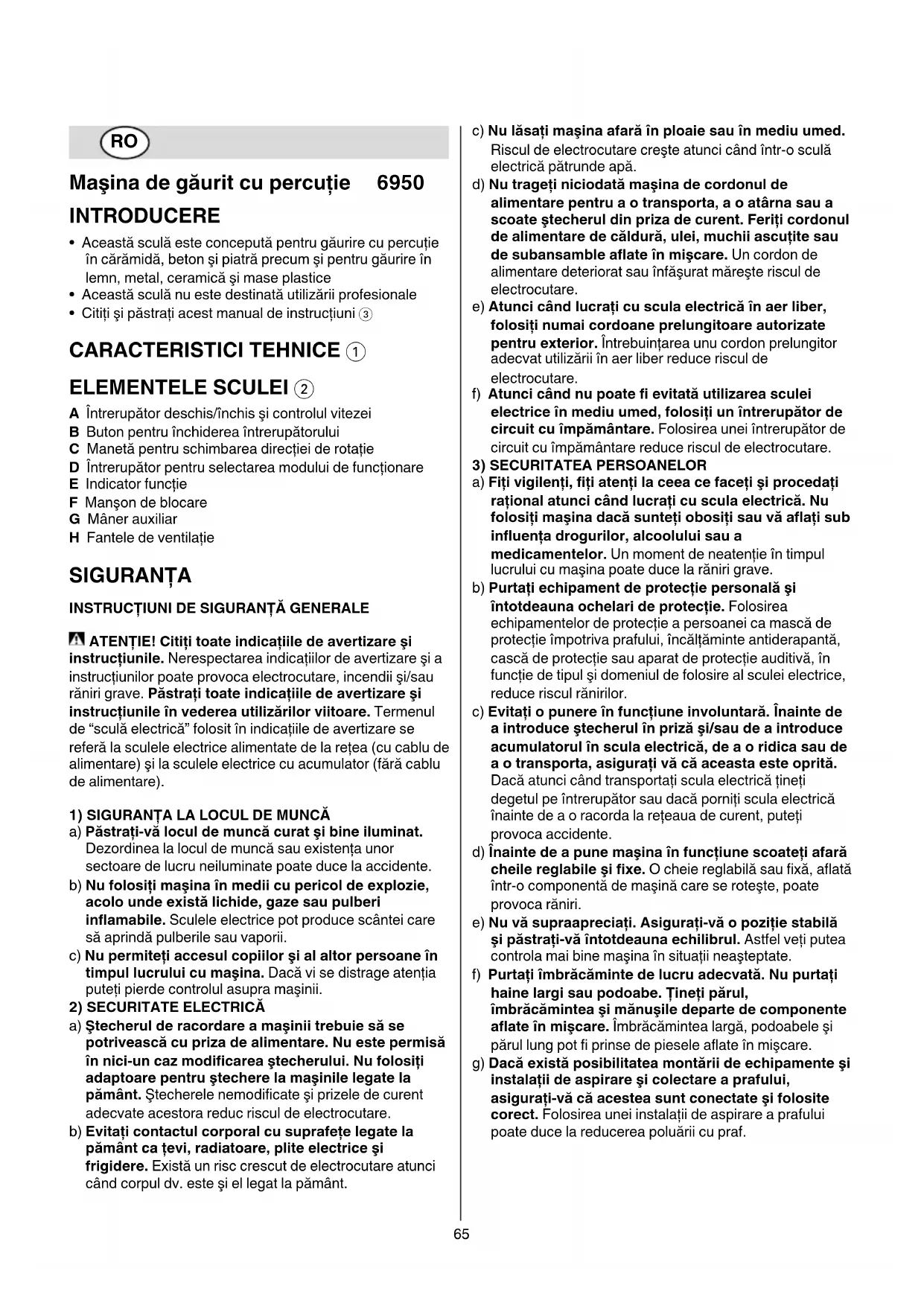

MANUAL DE UTILIZARE 6950 AA SKIL

• Această sculă este concepută pentru găurire cu percuţie

în cărămidă, beton şi piatră precum şi pentru găurire în

lemn, metal, ceramică şi mase plastice

• Această sculă nu este destinată utilizării profesionale

• Citiţi şi păstraţi acest manual de instrucţiuni 3

CARACTERISTICI TEHNICE 1

A Întrerupător deschis/închis şi controlul vitezei

B Buton pentru închiderea întrerupătorului

C Manetă pentru schimbarea direcţiei de rotaţie

D Întrerupător pentru selectarea modului de funcţionare

SIGURANŢA INSTRUCŢIUNIDESIGURANŢĂGENERALE ATENŢIE!Citiţitoateindicaţiiledeavertizareşi

instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

răniri grave. Păstraţitoateindicaţiiledeavertizareşi

instrucţiunileînvedereautilizărilorviitoare. Termenul

de “sculă electrică” folosit în indicaţiile de avertizare se

referă la sculele electrice alimentate de la reţea (cu cablu de

alimentare) şi la sculele electrice cu acumulator (fără cablu

1)SIGURANŢALALOCULDEMUNCĂ

a) Păstraţi-văloculdemuncăcuratşibineiluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nufolosiţimaşinaînmediicupericoldeexplozie,

acoloundeexistălichide,gazesaupulberi

să aprindă pulberile sau vaporii.

c) Nupermiteţiaccesulcopiilorşialaltorpersoaneîn

timpullucruluicumaşina. Dacă vi se distrage atenţia

înnici-uncazmodificareaştecherului.Nufolosiţi

adaptoarepentruştecherelamaşinilelegatela

pământ. Ştecherele nemodificate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.

b) Evitaţicontactulcorporalcusuprafeţelegatela

pământcaţevi,radiatoare,pliteelectriceşi

frigidere. Există un risc crescut de electrocutare atunci

când corpul dv. este şi el legat la pământ.

c) Nulăsaţimaşinaafarăînploaiesauînmediuumed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.

d) Nutrageţiniciodatămaşinadecordonulde

alimentare pentru a o transporta, a o atârna sau a

scoateştecheruldinprizadecurent.Feriţicordonul

dealimentaredecăldură,ulei,muchiiascuţitesau

alimentare deteriorat sau înfăşurat măreşte riscul de

e) Atuncicândlucraţicusculaelectricăînaerliber,

folosiţinumaicordoaneprelungitoareautorizate

pentru exterior. Întrebuinţarea unu cordon prelungitor

adecvat utilizării în aer liber reduce riscul de

f) Atuncicândnupoatefievitatăutilizareasculei

electriceînmediuumed,folosiţiunîntrerupătorde

circuitcuîmpământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţivigilenţi,fiţiatenţilaceeacefaceţişiprocedaţi

raţionalatuncicândlucraţicusculaelectrică.Nu

folosiţimaşinadacăsunteţiobosiţisauvăaflaţisub

influenţadrogurilor,alcooluluisaua

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţiechipamentdeprotecţiepersonalăşi

întotdeaunaochelarideprotecţie. Folosirea

echipamentelor de protecţie a persoanei ca mască de

protecţie împotriva prafului, încălţăminte antiderapantă,

cască de protecţie sau aparat de protecţie auditivă, în

funcţie de tipul şi domeniul de folosire al sculei electrice,

reduce riscul rănirilor.

c) Evitaţiopunereînfuncţiuneinvoluntară.Înaintede

aintroduceştecherulînprizăşi/saudeaintroduce

acumulatorulînsculaelectrică,deaoridicasaude

aotransporta,asiguraţivăcăaceastaesteoprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

d) Înaintedeapunemaşinaînfuncţiunescoateţiafară

cheilereglabileşifixe. O cheie reglabilă sau fixă, aflată

într-o componentă de maşină care se roteşte, poate

e) Nuvăsupraapreciaţi.Asiguraţi-văopoziţiestabilă

şipăstraţi-văîntotdeaunaechilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţiîmbrăcămintedelucruadecvată.Nupurtaţi

hainelargisaupodoabe.Ţineţipărul,

îmbrăcăminteaşimănuşiledepartedecomponente

aflateînmişcare. Îmbrăcămintea largă, podoabele şi

părul lung pot fi prinse de piesele aflate în mişcare.

g) Dacăexistăposibilitateamontăriideechipamenteşi

instalaţiideaspirareşicolectareaprafului,

asiguraţi-văcăacesteasuntconectateşifolosite

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.66

4)MANEVRAŢIŞIFOLOSIŢICUGRIJĂSCULELE

a) Nusuprasolicitaţimaşina.Folosiţisculaelectrică

destinatăexecutăriilucrăriidumneavoastră. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere specificat.

b) Nufolosiţisculaelectricădacăareîntrerupătorul

defect. O sculă electrică, care nu mai poate fi pornită sau

oprită este periculoasă şi trebuie reparată.

c) Scoateţiştecherulafarădinprizăşi/sauîndepărtaţi

acumulatorul,înaintedeaexecutareglaje,a

schimbaaccesoriisaudeapunemaşinalaoparte.

Această măsură preventivă reduce riscul unei porniri

involuntare a maşinii.

d) Încazdenefolosirepăstraţimaşinilelaloc

inaccesibilcopiilor.Nupermiteţipersoanelorcare

nusuntfamiliarizatecumaşinasaucaren-aucitit

prezenteleinstrucţiuni,săfoloseascămaşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi-văcugrijămaşina.Controlaţidacă

componentelemobilefuncţioneazăcorectşidacă

nuseblochează,dacănuexistăpiesedefectesau

deteriorate,caresăafectezefuncţionareamaşinii.

Înaintedearepuneînfuncţiunemaşina,duceţi-ola

unatelierdeasistenţăservicepentrureparareasau

înlocuireapieselordeteriorate. Multe accidente s-au

datorat întreţinerii defectuoase a sculelor electrice.

f) Păstraţiaccesoriilebineascuţiteşicurate.

Accesoriile atent întreţinute, cu muchii tăietoare bine

ascuţite se blochează mai greu şi pot fi conduse mai

g) Folosiţisculeleelectrice,accesoriile,dispozitivele

delucruetc.conformprezentelorinstrucţiuni.Ţineţi

seamadecondiţiiledelucruşidelucrareacare

trebuieexecutată. Întrebuinţarea unor scule electrice

destinate altor utilizări decât cele preconizate, poate

duce la situaţii periculoase.

a) Permiteţireparareamaşiniidumneavoastrănumai

decătreunspecialistcalificatşinumaicupiesede

schimb originale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

INSTRUCŢIUNIDESIGURANŢĂPENTRUMAŞINADE

GĂURITCUPERCUŢIE GENERALITĂŢI

• Verificaţi întotdeauna dacă tensiunea de alimentare este

aceeaşi cu tensiunea indicată pe plăcuţa de identificare a

sculei (sculele cu o specificaţie de 230V şi 240V pot fi

conectate şi la alimentare de 220V)

• Această sculă nu trebuie să fie folosit de persoane sub

• Nuprelucraţimaterialecareconţinazbest (azbestul

este considerat a fi cancerigen)

• Nu folosiţi scula atunci când cordonul sau prezintă

defecţiuni; înlocuirea lor se va efectua de o persoană

• SKIL garantează funcţionarea perfectă a aparatului

numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel

puţin egală cu turaţia maximă la mers în gol a aparatului

• Folosiţi cabluri de prelungire derulate complet, protejate/

izolate, cu o capacitate de 16 amperi

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Securizaţipiesadelucru (o piesă de lucru fixată cu

clame sau într-o menghină este ţinută mult mai în

siguranţă decât manual)

• Folosiţidetectoareadecvatepentrudepistarea

conductelorşiconductorilordealimentaresau

apelaţiînacestscoplaîntrerprinderealocalăde

furnizareautilităţilor (contactul cu conductorii electrici

poate provoca incendii sau electrocutare; deteriorarea

unei conducte de gaz poate duce la explozii; spargerea

unei conducte de apă provoacă pagube materiale sau

poate provoca electrocutare)

• Praful rezultat din materiale precum vopseaua care

conţine plumb, unele specii de lemn, minerale şi metale

poate fi periculos (contactul cu praful sau inhalarea

acestuia poate provoca reacţii alergice şi/sau afecţiuni

respiratorii operatorului sau persoanelor care stau în

apropiere); purtaţiomascădeprafşilucraţicuun

dispozitiv de extragere a prafului când poate fi

• Anumite tipuri de praf sunt clasificate ca fiind

cancerigene (cum ar fi praful de stejar şi fag) în special în

combinaţie cu aditivi pentru tratarea lemnului; purtaţio

mascădeprafşilucraţicuundispozitivde

extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la

aspiraţia prafului în funcţie de materialele de lucru

ÎNTIMPULFUNCŢIONĂRII

• Purtaţiprotecţiiauditiveîntimpulgăuririicu

percuţie (zgomotul poate provoca pierderea auzului)

• Folosiţimânerelesuplimentaredinsetuldelivrare

(pierderea controlului poate duce la vătămări corporale)

• Prindeţisculaelectricădemânereleizolateatunci

cândexecutaţioperaţiiîncursulcăroraaccesoriul

poate atinge fire electrice ascunse sau propriul

cablu de alimentare (contactul un cablu aflat sub

tensiune poate pune sub tensiune şi componentele

metalice ale sculei electrice şi duce la electrocutare)

• Feriţi întotdeauna cordonul de părtile în mişcare ale

• În cazul unor defecţiuni electrice sau mecanice

deconectaţi imediat instrumentul şi scoateţi şnurul din

• În cazul în care cordonul este deteriorat sau secţionat în

timpul lucrului, nu atingeţi cordonul, dar deconectaţi

• Dacă burghiul se blochează brusc (ceea ce cauzează o

reacţie periculoasă) trebuie sa opriţi imediat aparatul

• Tineţi socoteala de fortele care se creaza ca urmare a

blocării (mai ales la găurirea în metal); folosiţi67

întotdeaunamânerulauxiliarG2 şi luaţi o poziţie

• Când puneţi instrumentul la o parte, deconectaţi motorul

şi asiguraţi-vă că toate elementele mobile şi-au oprit

• Întrerupător-blocare pentru uz continu 5

• Control de viteză pentru start încet 6

• Schimbarea direcţiei de rotaţie 7

- dacă pârghia nu se aşa în poziţia corectă stânga/

dreapta, întrerupător A nu va putea fi acţionat

! schimbaţidirecţiaderotaţieabiaatuncicând

aparatul este complet oprit

- rotiţi comutatorul D în poziţia “schimbare burghie”

până când acesta se fixează (seactiveazănumai

atuncicândsculaesteoprităşideconectatădela

- introduceţi bitul mat adânc în mandrina

- în momentul în care mandrina produce un sunet de

declic, burghiul este montat corect

! nufolosiţibiţideteriorate

! nuîncepeţiniciodatăoperaţiadegăurirecu

comutatorulDfixatînpoziţia“schimbare

burghie”,pentrucăacestlucrupoatedeteriora

• Selectarea modului de funcţionare 9

- rotiţi întrerupătorul D în modul de funcţionare dorit

până când se autoblochează

2 = găurire cu percuţie

! selectaţimoduldefuncţionarenumaicândscula

esteoprităşideconectatădelapriză

• Reglajul adâncimii de găurire 0

• Mânuirea şi dirijarea sculei !

! întimpcelucraţi,ţineţiîntotdeaunasculadezonă

(zonele) de prindere colorate gri

- folosiţiîntotdeaunamânerulauxiliarG (care

trebuie să fie ajustat aşa cum apare în schemă)

- păstraţi deschise fantele de ventilaţie

- nu exercitaţi prea multă presiune asupra aparatului;

lăsaţi aparatul să funcţioneze

SFATURI PENTRU UTILIZARE

• Folosiţi biţi juste @

! pentrugăurireînbetonutilizaţinumaiburghie

ascuţitedebunăcalitate(luaţicareferinţă

burghiul livrat cu scula)

• La găurirea în metale feroase

- când este necesară găurirea la un diametru mare,

efectuaţi întâi o găurire intermediară, la diametru mai

- ungeţi cu ulei din când în când burghiul

• Găurire aşchiată în lemn #

• Găurire în ziduri fara praf $

• Găurire în plafoane fara praf %

• Găurire în tigle fara a aluneca ^

• A se vedea alte recomandări la www.skil.com

ÎNTREŢINERE/SERVICE

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de

! deconectaţidelaprizăînaintedeacurăţa

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula are totuşi o pană, repararea acesteia se

va face numai la un atelier de asistenţă service autorizat

pentru scule electrice SKIL

- trimiteţi scula întotalitatealui cu bonul de cumpărare

la distribuitorul sau la centrul de service SKIL cel mai

apropiat (adrese şi diagrame de service se găseasc la

• Nuaruncaţisculeleelectrice,accesoriilesau

ambalajele direct la pubelele de gunoi (numai pentru

ţările din Comunitatea Europeană)

- Directiva Europeană 2002/96/EC face referire la

modul de aruncare a echipamentelor electrice şi

electronice şi modul de aplicare a normelor în

conformitate cu legislaţia naţională; sculele electrice în

momentul în care au atins un grad avansat de uzură şi

trebuiesc aruncate, ele trebuiesc colectate separat şi

reciclate într-un mod ce respectă normele de protecţie

a mediului inconjurător

- simbolul & vă va reaminti acest lucru

DECLARAŢIEDECONFORMITATE

• Declarăm pe proprie răspundere că acest product este

conform cu următoarele standarde sau documente

standardizate: EN 60745, EN 61000, EN 55014, în

conformitate cu regulile 2004/108/CE, 2006/42/CE,

• Măsurat în conformitate cu EN 60745 nivelul de presiune

a sunetului generat de acest instrument este de 95 dB(A)

iar nivelul de putere a sunetului 106 dB(A) (abaterea

standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (metoda

mînă-braţ; incertitudine K = 1,5 m/s²)

✱ când găuriţi cu percuţie în beton 19,2 m/s²

✱ când găuriţi în metal 3,6 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate

cu un test standardizat precizat în EN 60745; poate fi

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi scula

pentru aplicaţiile menţionate68

- utilizarea sculei pentru aplicaţii diferite sau cu

accesorii diferite şi prost întreţinute poate creşte

semnificativ nivelul de expunere

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot reduce

semnificativ nivelul de expunere

! protejaţi-văîmpotrivaefectelorvibraţiilorprin

întreţinereasculeişiaaccesoriilorsale,păstrând

mâinilecaldeşiorganizândproceseledelucru
