РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6950 AA SKIL

ПОДЛИННИК РУКОВОДСТВА

ОРИГИНАЛНО РЪКОВОДСТВО

ИЗВОРНО УПАТСТВО ЗА РАБОТА

• Данный инструмент предназначен для перфорации

кирпича, бетона и камня, а также сверлильных работ

по дереву, металлу, керамике и пластмассе

• Данный инструмент не подходит для промышленного

• Прочитайте и сохраните с данной инструкцией 3

ТЕХНИЧЕСКИЕДАННЫЕ154

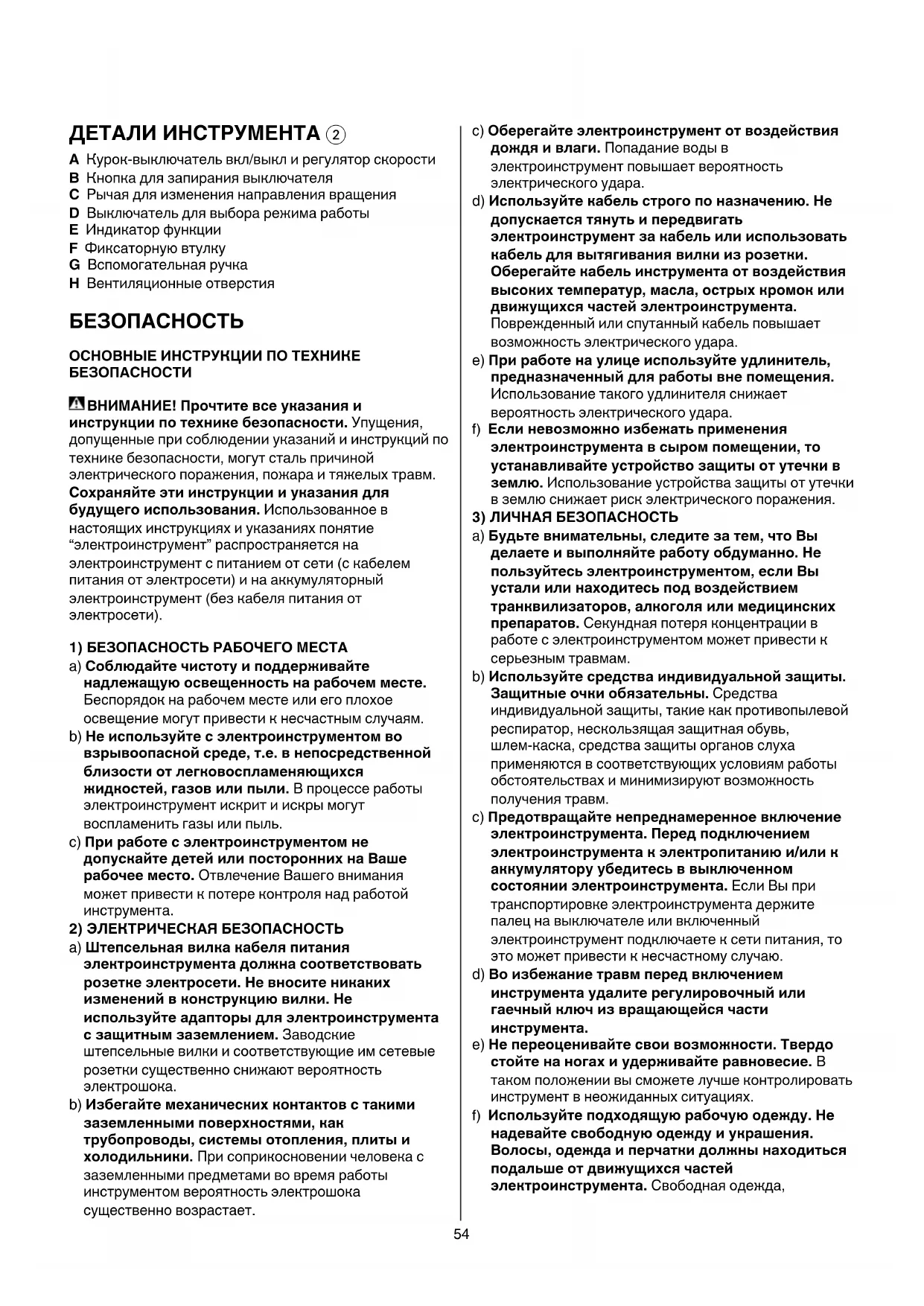

ДЕТАЛИИНСТРУМЕНТА2

A Курок-выключатель вкл/выкл и регулятор скорости

B Кнопка для запиpания выключателя

C Рычая для изменения напpавления вpащения

D Выключатель для выбора режима работы

F Фиксаторную втулку

G Вспомогательная ручка

H Вентиляционные отверстия

ВНИМАНИЕ!Прочтитевсеуказанияи

инструкциипотехникебезопасности. Упущения,

допущенные при соблюдении указаний и инструкций по

технике безопасности, могут сталь причиной

электрического поражения, пожара и тяжелых травм.

Сохраняйтеэтиинструкциииуказаниядля

будущегоиспользования. Использованное в

настоящих инструкциях и указаниях понятие

“электроинструмент” распространяется на

электроинструмент с питанием от сети (с кабелем

питания от электросети) и на аккумуляторный

электроинструмент (без кабеля питания от

1)БЕЗОПАСНОСТЬРАБОЧЕГОМЕСТА

a) Соблюдайтечистотуиподдерживайте

надлежащуюосвещенностьнарабочемместе.

Беспорядок на рабочем месте или его плохое

освещение могут привести к несчастным случаям.

b) Неиспользуйтесэлектроинструментомво

взрывоопаснойсреде,т.е.внепосредственной

близостиотлегковоспламеняющихся

жидкостей,газовилипыли.В процессе работы

электроинструмент искрит и искры могут

воспламенить газы или пыль.

c) Приработесэлектроинструментомне

допускайтедетейилипостороннихнаВаше

рабочееместо.Отвлечение Вашего внимания

может привести к потере контроля над работой

2)ЭЛЕКТРИЧЕСКАЯБЕЗОПАСНОСТЬ

a) Штепсельнаявилкакабеляпитания

электроинструментадолжнасоответствовать

розеткеэлектросети.Невноситеникаких

измененийвконструкциювилки.Не

используйтеадапторыдляэлектроинструмента

сзащитнымзаземлением.Заводские

штепсельные вилки и соответствующие им сетевые

розетки существенно снижают вероятность

b) Избегайтемеханическихконтактовстакими

заземленнымиповерхностями,как

трубопроводы,системыотопления,плитыи

холодильники.При соприкосновении человека с

заземленными предметами во время работы

инструментом вероятность электрошока

существенно возрастает.

c) Оберегайтеэлектроинструментотвоздействия

дождяивлаги.Попадание воды в

электроинструмент повышает вероятность

электрического удара.

d) Используйтекабельстрогопоназначению.Не

допускаетсятянутьипередвигать

электроинструментзакабельилииспользовать

кабельдлявытягиваниявилкиизрозетки.

Оберегайтекабельинструментаотвоздействия

высокихтемператур,масла,острыхкромокили

движущихсячастейэлектроинструмента.

Поврежденный или спутанный кабель повышает

возможность электрического удара.

e) Приработенаулицеиспользуйтеудлинитель,

предназначенныйдляработывнепомещения.

Использование такого удлинителя снижает

вероятность электрического удара.

f) Еслиневозможноизбежатьприменения

электроинструментавсыромпомещении,то

устанавливайтеустройствозащитыотутечкив

землю. Использование устройства защиты от утечки

в землю снижает риск электрического поражения.

3)ЛИЧНАЯБЕЗОПАСНОСТЬ

a) Будьтевнимательны,следитезатем,чтоВы

делаетеивыполняйтеработуобдуманно.Не

пользуйтесьэлектроинструментом,еслиВы

усталиилинаходитесьподвоздействием

транквилизаторов,алкоголяилимедицинских

препаратов.Секундная потеря концентрации в

работе с электроинструментом может привести к

b) Используйтесредстваиндивидуальнойзащиты.

Защитныеочкиобязательны. Средства

индивидуальной защиты, такие как противопылевой

респиратор, нескользящая защитная обувь,

шлем-каска, средства защиты органов слуха

применяются в соответствующих условиям работы

обстоятельствах и минимизируют возможность

c) Предотвращайтенепреднамеренноевключение

электроинструмента.Передподключением

электроинструментакэлектропитаниюи/илик

аккумуляторуубедитесьввыключенном

состоянииэлектроинструмента. Если Вы при

транспортировке электроинструмента держите

палец на выключателе или включенный

электроинструмент подключаете к сети питания, то

это может привести к несчастному случаю.

d) Воизбежаниетравмпередвключением

инструментаудалитерегулировочныйили

гаечныйключизвращающейсячасти

e) Непереоценивайтесвоивозможности.Твердо

стойтенаногахиудерживайтеравновесие.В

таком положении вы сможете лучше контролировать

инструмент в неожиданных ситуациях.

f) Используйтеподходящуюрабочуюодежду.Не

надевайтесвободнуюодеждуиукрашения.

Волосы,одеждаиперчаткидолжнынаходиться

подальшеотдвижущихсячастей

электроинструмента.Свободная одежда,55

украшения или длинные волосы легко могут попасть

в движущиеся части электроинструмента.

g) Приналичиипылеотсасывающихи

пылесборныхприспособленийубедитесьвтом,

чтоониподсоединеныииспользуются

надлежащимобразом. Применение пылеотсоса

может снизить опасности, создаваемые пылью.

4)ЭКСПЛУАТАЦИЯИУХОДЗА

a) Неперегружайтеинструмент.Используйтетот

инструмент,которыйпредназначендляданной

работы.С подходящим инструментом Вы выполните

работу лучше и надежней, используя весь диапазон

b) Неиспользуйтеинструментснеисправным

выключателем.Инструмент с неисправным

выключателем опасен и подлежит ремонту.

c) Доначаланаладкиэлектроинструмента,замены

принадлежностейилипрекращенияработы

отключайтештепсельнуювилкуотрозеткисети

и/иливыньтеаккумулятор. Данная мера

предосторожности предотвращает случайное

включение инструмента.

d) Хранитенеиспользуемыйэлектроинструментв

недоступномдлядетейместеинепозволяйте

использоватьеголицам,неумеющимсним

обращатьсяилинеознакомленнымс

инструкциейпоэксплуатации.

Электроинструменты представляют собой опасность

в руках неопытных пользователей.

e) Электроинструменттребуетнадлежащегоухода.

Проверяйтебезупречностьфункцииподвижных

частей,лёгкостьиххода,целостностьвсех

частейиотсутствиеповреждений,которые

могутнегативносказатьсянаработе

инструмента.Приобнаруженииповреждений

сдайтеинструментвремонт.Большое число

несчастных случаев связано с

неудовлетворительным уходом за

электроинструментом.

f) Режущиечастиинструментанеобходимо

поддерживатьвзаточенномичистомсостоянии.

При надлежащем уходе за режущими

принадлежностями с острыми кромками они реже

заклиниваются и инструмент лучше поддаётся

g) Используйтеэлектроинструмент,

принадлежности,битыит.д.всоответствиис

даннымиинструкциями,исходяизособенностей

условийихарактеравыполняемойработы.

Использование электроинструмента не по

назначению может привести к опасным

5)СЕРВИСНОЕОБСЛУЖИВАНИЕ

a) Передавайтеинструментнасервисное

обслуживаниетолькоквалифицированному

персоналу,использующемутолькоподлинные

запасныечасти.Это обеспечит сохранение

безопасности электроинструмента.

УКАЗАНИЯПОБЕЗОПАСНОСТИЭКСПЛУАТАЦИИ

• Обязательно убедитесь, что напpяжение питания

соответствует напpяжению, указанному на

фиpменном штемпеле инстpумента (инстpументы,

pассчитанные на напpяжение 230 В или 240 В,

можно подключать к питанию 220 В)

• Инстpумент нельзя использовать лицам в возрасте

• Необрабатывайтематериалыссодержанием

асбеста (асбест считается канцерогеном)

• Никогда не используйте инстpумент, если сетевой

шнур повpеждён; необxодимо, чтобы

квалифициpованный специалист заменил сетевой

• Передрегулировкойилисменой

принадлежностейобязательновыньтевилкуиз

• SKIL обеспечивает надёжную pаботу инстpумента

только пpи использовании соответствующиx

• Использовать только принадлежности, пределвно

допустимая скорость вращения которых не меньще,

чем максимальная скорость вращения прибора на

ПЕРЕДИСПОЛЬЗОВАНИЕМ

• Используйте полностью размотанные и безопасные

удлинители, рассчитанные на ток не менее 16 А

• Избегайте повреждений, которые могут быть

вызваны винтами, гвоздями и прочими элементами,

находящимися в обрабатываемом предмете; пеpед

началом pаботы иx нужно удалить

• Закрепитеобрабатываемуюдеталь

(обрабатываемая деталь, зафиксированная

посредством зажимных устройств или тисков,

закрепляется лучше, нежели при помощи рук)

• Используйтеподходящиеметаллодетекторы

длянахожденияскрытыхпроводокснабжения

илинаведитесправкивместныхпредприятиях

коммунальногохозяйства (контакт с

электропроводкой может привести к пожару и

электрическому удару; повреждение газопровода

может привести к взрыву; повреждение

водопровода может привести к повреждению

имущества или вызвать электрический удар)

• Пыль от таких материалов, как свинцовосодержащая

краска, некоторые породы дерева, минералы и

металл, может быть вредна (контакт с такой пылью

или ее вдыхание может стать причиной

возникновения у оператора или находящихся рядом

лиц аллергических реакций и/или респираторных

заболеваний); надевайтереспираториработайте

спылеудаляющимустройствомпривключении

• Некоторые виды пыли классифицируются как

канцерогенные (например, дубовая или буковая

пыль), особенно в сочетании с добавками для

кондиционирования древесины; надевайте56

респираториработайтеспылеудаляющим

устройствомпривключенииинструмента

• Следуйте принятым в вашей стране требованиям/

нормативам относительно пыли для тех материалов,

с которыми вы собираетесь работать

ВОВРЕМЯИСПОЛЬЗОВАНИЯ

• Пpиударномсвеpленииодевайтенаушники

(воздействие шума может привести к потере слуха)

• Используйтеприлагающиесякинструменту

дополнительныерукоятки (потеря контроля

может иметь своим следствием телесные

• Привыполненииработ,прикоторыхрабочий

инструментможетзадетьскрытую

электропроводкуилисобственныйсетевой

кабель,держитеэлектроинструментза

изолированныеручки (контакт с находящейся под

напряжением проводкой может заряжать

металлические части электроинструмента и

приводить к удару электрическим током)

• Следите за тем, чтобы сетевой шнур не находился

рядом с движущимися деталями инструмента

• В случае любой электрической или механической

неисправности немедленно выключите инструмент и

выньте вилку из розетки

• Пpи повpеждении или pазpезании сетевого шнура во

вpемя pаботы не пpикасайтесь к нему, и немедленно

выньте вилку из розетки

• Если сверло неожиданно заело (что приводит к

непредсказуемому и опасному поведению

инструмента), немедленно выключите инструмент

• Помните об усилии, которое оказывается на

инструмент при заедании сверла (особенно при

работе по металлам); обязательноиспользуйте

боковуюрукояткуG2 и займите устойчивое

• Перед тем как положить инструмент, выключите

двигатель и убедитесь в том, что все движущиеся

детали полностью остановились

• Включение/выключение 4

• Блокировка выключателя для пpодолжительного

• Чувствительный курок выключателя (реагирует на

силу нажатия изменением скорости) 6

• Изменение напpавления вpащения 7

- выключатель вкл/выкл A не работает, если не

установлен в положение лево/право

! изменятьнаправлениевращенияследует

тольковмоментполнойостановки

- установите переключатель D в режим “замены

сверла” до защелкивания (действуеттолько

когдаинструментотключенивилкавынутаиз

- вставьте бит в патрон до упора

- когда патрон издает щелчок, сверло вставлено

! неиспользуйтеповреждённыебиты

! неначинайтесверлить,еслипереключательD

установленврежим“заменасверла”,это

можетпривестикповреждениюинструмента

• Выбор режима работы 9

- поверните выключатель D в нужный режим до

1 = нормальное сверление

! выбиpайтережимработытолькопpи

выключенномиснтpументеивилкавынутаиз

• Регулировка глубины сверления 0

• Удерживание и направление инструмента !

! вовремяработы,всегдадержитеинструмент

заместаправильногохвата,которые

обозначенысерымцветом

- обязательноиспользуйтебоковуюрукояткуG

(регулируется, как показано на рисунке)

- не закрывайте вентиляционные отверстия

- не прилагайте чрезмерных усилий к инструменту,

дайте инструменту поработать за Вас

СОВЕТЫПОИСПОЛЬЗОВАНИЮ

• Используйте только надлежащие биты @

! используйтетолькозаточенные

высококачественныесверладляперфорации

бетона(вкачествепримерасм.прилагаемыек

• Сверление черных металлов

- при сверлении отверстия большего диаметра

сначала просверлите отверстие меньшего

- периодически смазывайте сверло

• Сверление по дереву без расщепления материала #

• Сверление в стенах без пыли $

• Сверление в потолках без пыли %

• Сверлению по кафелю без проскальзывания ^

• См дополнительную инфоpмацию на сайте

ТЕХОБСЛУЖИВАНИЕ/СЕРВИС

• Данный инструмент не подходит для промышленного

• Всегда содеpжите инстpумент и его шнуp в чистоте

(особенно вентиляционные отвеpстия H 2)

! передчисткойинстpументавыньтевилкуиз

• Если инструмент, несмотря на тщательные методы

изготовления и испытания, выйдет из строя, то

ремонт следует производить силами авторизованной

сервисной мастерской для электроинструментов

- отпpавьте неpазобpанный инстpумент со

свидетельством покупки Вашему дилеpу или в

ближайшую станцию обслуживания фиpмы SKIL

(адpеса и сxема обслуживания инстpумента

пpиведены в вебсайте www.skil.com)57

ОХРАНАОКРУЖАЮЩЕЙСРЕДЫ

• Невыкидывайтеэлектроинструмент,

принадлежностииупаковкувместесбытовым

мусором (только для стран ЕС)

- во исполнение европейской директивы

2002/96/ЕС об утилизации отслужившего свой

срок электрического и электронного

оборудования и в соответствии с действующим

законодательством, утилизация

электроинструментов производится отдельно от

других отходов на предприятиях,

соответствующих условиям экологической

- значок & напомнит Вам об этом, когда появится

необходимость сдать электроинструмент на

ДЕКЛАРАЦИЯОСООТВЕТСТВИИ

• Мы с полной ответственностыо заявляем, что это

изделие соответствует следующим стандартам или

станда ртизованным документам: EN 60745, EN

61000, EN 55014, в соответсувии с инструкциями

2004/108/EC, 2006/42/EC, 2011/65/EC

Сертификат о соответствии

Срок действия сертификата о соответствии

141400, Химки Московской области

ул. Ленинградская, 29

• При измерении в соответствии co стандартoм

EN 60745 уровень звукового давления для этого

инструмента составляет 95 дБ (A) и уровeнь

звуковой мощности - 106 дБ (A) (стандартное

отклонение: 3 dB), и вибрации - ✱ м/с² (по методу для

рук; недостоверность K = 1,5 м/с²)

✱ пpи свеpлении с ударом в бетоне 19,2 м/с²

✱ пpи свеpлении в металле 3,6 м/с²

• Уровень вибрации был измерен в соответствии со

стандартизированным испытанием, содержащимся в

EN 60745; данная характеристика может

использоваться для сравнения одного инструмента с

другим, а также для предварительной оценки

воздействия вибрации при использовании данного

инструмента для указанных целей

- при использовании инструмента в других целях

или с другими/неисправными вспомогательными

приспособлениями уровень воздействия вибрации

может значительно повышаться

- в периоды, когда инструмент отключен или

функционирует без фактического выполнения

работы, уровень воздействия вибрации может

значительно снижаться

! защищайтесебяотвоздействиявибрации,

поддерживаяинструментиего

вспомогательныеприспособленияв

исправномсостоянии,поддерживаярукив

тепле,атакжеправильноогранизовуясвой

встановлено правильно

указания може да доведе до токов удар, пожар и/или

b) Неработетеселектроинструментавсредас

случайнеседопускаизменянена

грайфер, защитна каска или шумозаглушители

(антифони), намалява риска от възникване на

трудова злополука.69

4)ВНИМАТЕЛНООТНОШЕНИЕКЪМ

производителя диапазон на натоварване.

електроинструмента,дазаменятеработни

електроинструмента по невнимание.

производителя.Сдейностиипроцедури,

изваждайтещепселаотконтактана

ДОПЪЛНИТЕЛНИАКСЕСОАРИ

неочаквано заседне (пpедизвиквайки внезапно,

pъчкаG2 и поддъpжайте устойчиво положение на

! избиpайтережимнаработасамопpи

pаботата вместо вас71

• Поддъpжайте винаги електpоинстpумента и

✱ пpи удаpно пpобиване в бетон 19,2 м/с²

вашитемоделинаработа

ТЕХНИЧКИСПЕЦИФИКАЦИИ1

БЕЗБЕДНОСНИУПАТСТВАЗАВИБРИРАЧКИ
