LIETOŠANAS INSTRUKCIJA 6950 AA SKIL

• Šis instruments ir paredzēts triecienurbšanai mūrī,

betonā un akmenī, kā arī rotācijas urbšanai kokā, metālā,

keramikas izstrādājumos un plastmasā

• Šis instruments nav paredzēts profesionālai lietošanai

• Izlasiet un saglabājiet šo pamācību 3

TEHNISKIE PARAMETRI 1

INSTRUMENTA ELEMENTI 2

A Ieslēdzējs un griešanās ātruma regulators

B Poga ieslēdzēja fiksēšanai

C Rotācijas virziena svira

D Darba režīma pārslēdzējs

E Funkcijas indikators

H Ventilācijas atveres

DROŠĪBA VISPĀRĒJIEDARBADROŠĪBASNOTEIKUMI UZMANĪBU!Rūpīgiizlasietvisusdrošības

noteikumus. Šeit sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam vai nopietnam

savainojumam. Pēcizlasīšanasuzglabājietšos

noteikumusturpmākaiizmantošanai. Turpmākajā

izklāstā lietotais apzīmējums “elektroinstruments” attiecas

gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī

uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1)DROŠĪBADARBAVIETĀ

a) Sekojiet,laidarbavietabūtutīraunsakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojietelektroinstrumentueksplozīvuvai

ugunsnedrošuvielutuvumāunvietāsar

paaugstinātugāzesvaiputekļusaturugaisā. Darba

laikā instruments nedaudz dzirksteļo, un tas var izsaukt

viegli degošu putekļu vai tvaiku aizdegšanos.

c) Lietojotelektroinstrumentu,neļaujietnepiederošām

personāmunjoīpašibērniemtuvotiesdarbavietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumentakontaktdakšaijābūtpiemērotai

elektrotīklakontaktligzdai.Kontaktdakšas

konstrukcijunedrīkstnekādāveidāmainīt.

Nelietojietkontaktdakšassalāgotājus,ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējumaķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.87

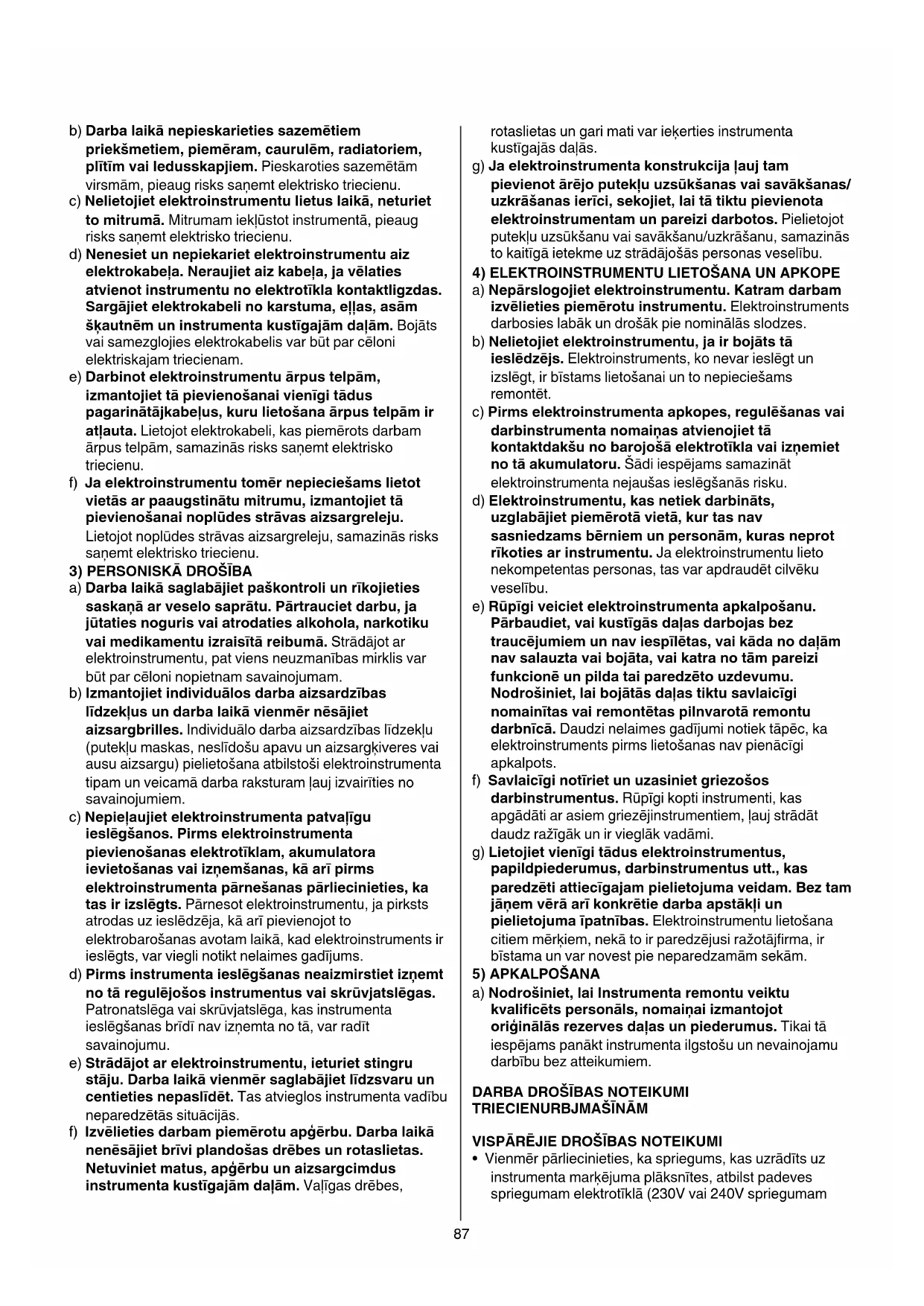

b) Darbalaikānepieskarietiessazemētiem

priekšmetiem,piemēram,caurulēm,radiatoriem,

plītīmvailedusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojietelektroinstrumentulietuslaikā,neturiet

tomitrumā. Mitrumam iekļūstot instrumentā, pieaug

Sargājietelektrokabelinokarstuma,eļļas,asām

šķautnēmuninstrumentakustīgajāmdaļām. Bojāts

vai samezglojies elektrokabelis var būt par cēloni

elektriskajam triecienam.

e) Darbinotelektroinstrumentuārpustelpām,

izmantojiettāpievienošanaivienīgitādus

pagarinātājkabeļus,kurulietošanaārpustelpāmir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko

f) Jaelektroinstrumentutomērnepieciešamslietot

vietāsarpaaugstinātumitrumu,izmantojiettā

pievienošanainoplūdesstrāvasaizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3)PERSONISKĀDROŠĪBA

a) Darbalaikāsaglabājietpaškontroliunrīkojieties

saskaņāarveselosaprātu.Pārtraucietdarbu,ja

jūtatiesnogurisvaiatrodatiesalkohola,narkotiku

vaimedikamentuizraisītāreibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

b) Izmantojietindividuālosdarbaaizsardzības

līdzekļusundarbalaikāvienmērnēsājiet

aizsargbrilles. Individuālo darba aizsardzības līdzekļu

(putekļu maskas, neslīdošu apavu un aizsargķiveres vai

ausu aizsargu) pielietošana atbilstoši elektroinstrumenta

tipam un veicamā darba raksturam ļauj izvairīties no

c) Nepieļaujietelektroinstrumentapatvaļīgu

ieslēgšanos.Pirmselektroinstrumenta

pievienošanaselektrotīklam,akumulatora

ievietošanasvaiizņemšanas,kāarīpirms

elektroinstrumentapārnešanaspārliecinieties,ka

tasirizslēgts. Pārnesot elektroinstrumentu, ja pirksts

atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments ir

ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirmsinstrumentaieslēgšanasneaizmirstietizņemt

notāregulējošosinstrumentusvaiskrūvjatslēgas.

Patronatslēga vai skrūvjatslēga, kas instrumenta

ieslēgšanas brīdī nav izņemta no tā, var radīt

e) Strādājotarelektroinstrumentu,ieturietstingru

stāju.Darbalaikāvienmērsaglabājietlīdzsvaruun

centietiesnepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.

f) Izvēlietiesdarbampiemērotuapģērbu.Darbalaikā

nenēsājietbrīviplandošasdrēbesunrotaslietas.

Netuvinietmatus,apģērbuunaizsargcimdus

instrumentakustīgajāmdaļām. Vaļīgas drēbes,

g) Jaelektroinstrumentakonstrukcijaļaujtam

pievienotārējoputekļuuzsūkšanasvaisavākšanas/

uzkrāšanasierīci,sekojiet,laitātiktupievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojietelektroinstrumentu.Katramdarbam

izvēlietiespiemērotuinstrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojietelektroinstrumentu,jairbojātstā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un

izslēgt, ir bīstams lietošanai un to nepieciešams

c) Pirmselektroinstrumentaapkopes,regulēšanasvai

darbinstrumentanomaiņasatvienojiettā

kontaktdakšunobarojošāelektrotīklavaiizņemiet

notāakumulatoru. Šādi iespējams samazināt

elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu,kasnetiekdarbināts,

uzglabājietpiemērotāvietā,kurtasnav

sasniedzamsbērniemunpersonām,kurasneprot

rīkotiesarinstrumentu. Ja elektroinstrumentu lieto

nekompetentas personas, tas var apdraudēt cilvēku

e) Rūpīgiveicietelektroinstrumentaapkalpošanu.

Pārbaudiet,vaikustīgāsdaļasdarbojasbez

traucējumiemunnaviespīlētas,vaikādanodaļām

navsalauztavaibojāta,vaikatranotāmpareizi

funkcionēunpildataiparedzētouzdevumu.

Nodrošiniet,laibojātāsdaļastiktusavlaicīgi

nomainītasvairemontētaspilnvarotāremontu

darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka

elektroinstruments pirms lietošanas nav pienācīgi

f) Savlaicīginotīrietunuzasinietgriezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojietvienīgitāduselektroinstrumentus,

papildpiederumus, darbinstrumentus utt., kas

paredzētiattiecīgajampielietojumaveidam.Beztam

jāņemvērāarīkonkrētiedarbaapstākļiun

pielietojumaīpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir

bīstama un var novest pie neparedzamām sekām.

a) Nodrošiniet,laiInstrumentaremontuveiktu

kvalificētspersonāls,nomaiņaiizmantojot

oriģinālāsrezervesdaļasunpiederumus. Tikai tā

iespējams panākt instrumenta ilgstošu un nevainojamu

darbību bez atteikumiem.

DARBADROŠĪBASNOTEIKUMI

TRIECIENURBJMAŠĪNĀM VISPĀRĒJIEDROŠĪBASNOTEIKUMI

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz

instrumenta marķējuma plāksnītes, atbilst padeves

spriegumam elektrotīklā (230V vai 240V spriegumam88

paredzētie instrumenti var darboties arī no 220V

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas

• Neapstrādājietmateriālus,kassaturazbestu

(azbestam piemīt kancerogēnas īpašības)

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis;

tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Pirmsinstrumentaregulēšanasvaipiederumu

nomaiņasatvienojiettonobarojošāelektrotīkla

• Firma SKIL garantē instrumenta nevainojamu darbību

tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Lietojiet tikai tādus darbinstrumentus, kuru pieļaujamais

darbības ātrums ir vismaz tikpat liels, kā instrumenta

maksimālais brīvgaitas ātrums

PIRMSDARBAUZSĀKŠANAS

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas

paredzēti 16 A strāvai

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Nostiprinietapstrādājamodetaļu (to ir drošāk

nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Arpiemērotametālmeklētājapalīdzībupārbaudiet,

vaiapstrādesvietunešķērsoslēptas

elektropārvadeslīnijas,kāarīgāzesvaiūdens

caurules;šaubugadījumāgriezietiesvietējā

komunālāssaimniecībasiestādē (darbinstrumentam

skarot elektrotīkla fāzes līniju, var izcelties ugunsgrēks un

strādājošais var saņemt elektrisko triecienu; gāzes vada

bojājums var izraisīt sprādzienu; darbinstrumentam

skarot ūdensvada cauruli, var tikt bojātas materiālās

vērtības un strādājošais var saņemt elektrisko triecienu)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare

ar putekļiem vai to ieelpošana var izraisīt alerģiskas

reakcijas un/vai elpošanas ceļu saslimšanas operatoram

vai klātesošajiem); izmantojietputekļumaskuun

putekļsūcēju,jatoiespējamspievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojietputekļumaskuunputekļsūcēju,jato

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem

(trokšņa iedarbība var radīt paliekošus dzirdes

• Lietojietkopāarinstrumentupiegādāto(s)

papildrokturi(us) (kontroles zaudēšana pār instrumentu

var būt par cēloni savainojumiem)

virsmām (darbinstrumentam skarot spriegumnesošus

vadus, spriegums nonāk arī uz instrumenta metāla daļām

un var būt par cēloni elektriskajam triecienam)

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā

attālumā no instrumenta kustīgajām daļām

• Elektriska vai mehāniska rakstura kļūmes gadījumā

nekavējoties izslēdziet instrumentu un atvienojiet kabeļa

kontaktdakšu no elektrotīkla

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts

instrumenta elektrokabelis, nepieskarieties tam, bet

nekavējoties atvienojiet elektrokabeļa kontaktdakšu no

barojošā elektrotīkla

• Ja darba laikā urbis pēkšņi iestrēgst urbumā, tas var radīt

ievērojamu reaktīvo momentu, kas savukārt var būt par

cēloni negadījumam; šādā gadījumā nekavējoties

izslēdziet instrumentu

• Ņemiet vērā reaktīvo spēku, kas rodas, iestrēgstot

darbinstrumentam (īpaši, veicot urbšanu metālā),

vienmērizmantojietpapildrokturiG2 un nodrošiniet

stabilu pamatu zem kājām

PĒCDARBAPABEIGŠANAS

• Pirms instrumenta novietošanas izslēdziet tā

elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas

instrumenta kustīgās daļas

• Ieslēgšana/izslēgšana 4

• Instrumenta ieslēgšana ilgstošai darbībai, fiksējot tā

• Darbvārpstas griešanās ātruma bezpakāpju regulēšana

• Griešanās virziena pārslēgšana 7

- ja darbvārpstas griešanās virziena pārslēdzējs nav

precīzi iestādīts galējā labējā/kreisajā stāvoklī,

ieslēdzēju A nav iespējams nospiest

! pārslēdzietdarbvārpstasgriešanāsvirzienutikai

tad,kadinstrumentsirpilnībāapstājies

• Darbinstrumentu nomaiņa 8

- pagrieziet pārslēdzēju D uz režīmu “uzgaļu nomaiņa”,

līdz tas nofiksējas (darbarežīmapārslēgšanasbrīdī

instrumentamobligātijābūtizslēgtamun

elektrokabeļakontaktdakšaijābūtatvienotaino

- ievietojiet darbinstrumenta kātu urbjpatronā pēc

- kad urbjpatrona noklikšķ, uzgalis ir pareizi ievietots

! neizmantojietbojātusdarbinstrumentus

! nekadnesācieturbt,kadpārslēdzējsDiriestatīts

režīmā“uzgaļunomaiņa”,jotasvarbojāt

• Darba režīma izvēle 9

- pagriezt slēdzi D uz vēlamo darba režīmu, līdz tas

! darbībasrežīmapārslēgšanasbrīdīinstrumentam

obligātijābūtizslēgtamunelektrokabeļa

kontaktdakšairatvienotanoelektrotīkla

• Urbšanas dziļuma iestādīšana 0

• Instrumenta turēšana un vadīšana !

! darbalaikāvienmērturietinstrumentuaiz

pelēkāskrāsasnoturvirsmas(ām)

- vienmērizmantojietpapildrokturiG (tā stāvoklis ir

regulējams, kā parādīts attēlā)

- nenosprostojiet instrumenta ventilācijas atveres89

- darba laikā pārlieku nespiediet instrumentu; ļaujiet tam

darboties nominālā režīmā

• Lietojiet tikai tādus darbinstrumentus, kuru tips atbilst

apstrādājamajam materiālam @

! urbšanaibetonāizmantojiettikaiasus,augstas

kvalitātesuzgaļus(kāparauguizmantojietuzgali,

kaspiegādātskopāarinstrumentu)

• Melno metālu urbšana

- ja nepieciešams izveidot liela diametra urbumu,

vispirms ieurbiet mazāka izmēra atvērumu

- laiku pa laikam ieeļļojiet urbi

• Urbumu veidošana koksnē bez apstrādājamā materiāla

• Urbumu veidošana sienās, vienlaicīgi savācot urbšanas

rezultātā radušos gružus $

• Urbumu veidošana griestos, vienlaicīgi savācot urbšanas

rezultātā radušos gružus %

• Urbumu veidošana flīzēs, nepieļaujot to plaisāšanu ^

• Papildu ieteikumi ir sniegti datortīkla vietnē www.skil.com

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Uzturiet tīru instrumentu un elektrokabeli (īpaši

ventilācijas atveres H 2)

! pirmsinstrumentatīrīšanasatvienojiettono

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments tomēr

sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā

elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktāveidā kopā ar

iegādes dokumentiem tuvākajā tirdzniecības vietā vai

firmas SKIL pilnvarotā pēciegādes apkalpošanas un

remonta iestādē (adreses un instrumenta

apkalpošanas shēma ir sniegta interneta vietnē

APKĀRTĒJĀSVIDESAIZSARDZĪBA

iesaiņojumamateriālussadzīvesatkritumos (tikai ES

- saskaņā ar Eiropas Savienības direktīvu 2002/96/ES

par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā

- īpašs simbols & atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBASDEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums

atbilst standartiem vai standartizācijas dokumentiem EN

60745, EN 61000, EN 55014 un ir saskaņā ar direktīvām

2004/108/EK, 2006/42/EK, 2011/65/ES

• Tehniskādokumentācijano: SKIL Europe BV

• Saskaņā ar standartu EN 60745 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 95 dB(A) un

skaņas jaudas līmenis ir 106 dB(A) (pie tipiskās izkliedes

3 dB), un vibrācijas paātrinājums ir ✱ m/s² (roku-delnu

metode; izkliede K = 1,5 m/s²)

✱ veicot triecienurbšanu betonā 19,2 m/s²

✱ veicot urbšanu metālā 3,6 m/s²

• Vibrācijas līmenis ir noteikts, izmantojot standartā

EN 60745 paredzēto procedūru; to var izmantot, lai

salīdzinātu instrumentus un provizoriski izvērtētu

vibrācijas iedarbību, lietojot instrumentu minētajiem

- instrumenta izmantošana citiem mērķiem vai ar citiem

vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājietsevinovibrācijasiedarbības,veicot

instrumentauntāpiederumutehniskoapkopi,

novēršotrokuatdzišanuunpareiziorganizējot
