MANUAL DE UTILIZARE PACW212HP WHIRLPOOL

Instrucțiuni de utilizare

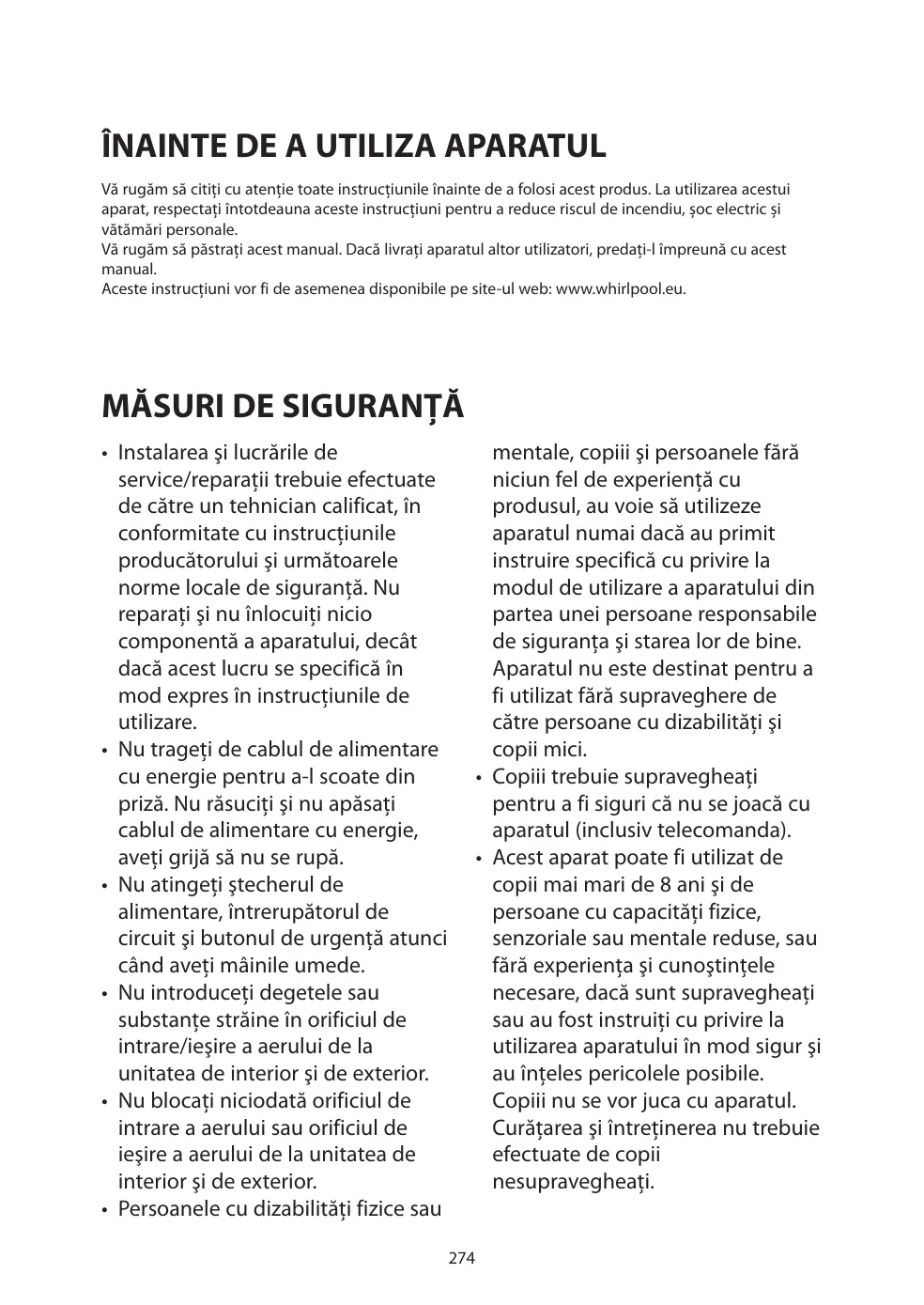

Vă rugăm să citiți cu atenție toate instrucțiunile înainte de a folosi acest produs. La utilizarea acestui aparat, respectați întotdeauna aceste instrucțiuni pentru a reduce riscul de incendiu, șoc electric și vătămări personale.

Vă rugăm să păstrați acest manual. Dacă livrați aparatul altor utilizatori, predați-l împreună cu acest manual.

Aceste instrucțiuni vor fi de asemenea disponibile pe site-ul web: www.whirlpool.eu.

MĂSURI DE SIGURANȚĂ

- Instalarea și lucrările de service/reparații trebuie efectuate de către un tehnician calificat, în conformitate cu instrucțiunile producătorului și următoarele norme locale de siguranță. Nu reparați și nu înlocuiți nicio componentă a aparatului, decât dacă acest lucru se specifică în mod expres în instrucțiunile de utilizare.

- Nu trageți de cablul de alimentare cu energie pentru a-l scoate din priză. Nu răsuciți și nu apăsați cablul de alimentare cu energie, aveți grijă să nu se rupă.

- Nu atingeți ștecherul de alimentare, întrerupătorul de circuit și butonul de urgență atunci când aveți mâinile umede.

- Nu introduceți degetele sau substanțe străine în orificiul de intrare/ieșire a aerului de la unitatea de interior și de exterior.

- Nu blocați niciodată orificiul de intrare a aerului sau orificiul de ieșire a aerului de la unitatea de interior și de exterior.

- Persoanele cu dizabilități fizice sau

mentale, copiii și persoanele fără niciun fel de experiență cu produsul, au voie să utilizeze aparatul numai dacă au primit instruire specifică cu privire la modul de utilizare a aparatului din partea unei persoane responsabile de siguranța și starea lor de bine. Aparatul nu este destinat pentru a fi utilizat fără supraveghere de către persoane cu dizabilități și copii mici.

- Copiii trebuie supravegheați pentru a fi siguri că nu se joacă cu aparatul (inclusiv telecomanda).

- Acest aparat poate fi utilizat de copii mai mari de 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau fără experiența și cunoștințele necesare, dacă sunt supravegheați sau au fost instruiti cu privire la utilizarea aparatului în mod sigur și au înțeles pericolele posibile.

Copiii nu se vor juca cu aparatul. Curățarea și întreținerea nu trebuie efectuate de copii nesupravegheați.

MĂSURI DE PRECAUTIE PRIVIND APARATUL DE CLIMATIZARE

Vă rugăm să respectați cu strictețe instrucțiunile de mai jos:

• Expunerea îndelungată și directă la aer rece poate fi dăunătoare pentru sănătate. Se recomandă să reglați fantele pentru a evita aerul rece direct și devierea acestuia în interiorul camerei.
• În caz de funcționare defectuoasă, mai întâi opriți aparatul prin apăsarea butonului ON/OFF de la telecomandă, apoi deconectați-l de la sursa de alimentare cu energie.

• Întotdeauna opriți mai întâi aparatul de climatizare de la telecomandă. Nu utilizați întrerupătorul de rețea și nu trageți de ștecăr pentru a-l opri.

• Nu porniți și opriți aparatul prea des, pentru că se poate deteriora.

• Nu aşezati niciun obiect pe unitatea de exterior.
• Deconectați aparatul de climatizare de la rețeaua de alimentare cu energie dacă urmează să nu fie utilizat o perioadă lungă de timp sau pe durata unei furtuni cu fulgere/tunete.
• Acest produs conține gaze fluorurate cu efect de seră menționate în Protocolul de la Kyoto, gazul de răcire aflându-se într-un sistem sigilat ermetic. Gaz de răcire: R410a are un potențial de încălzire globală (GWP) de 2087.5.

RECOMANDĂRI PENTRU PROTECTIA MEDIULUI ÎNCONJURĂTOR

• Acest aparat a fost fabricat cu materiale reciclabile sau reutilizabile. Aruncarea la gunoi trebuie efectuată în conformitate cu reglementările locale privind salubrizarea deșeurilor. Înainte de a-l arunca la gunoi, aveți grijă să tăiați cablul de alimentare de la rețea, astfel încât aparatul să nu poată fi reutilizat.
• Pentru mai multe informații cu privire la manevrarea și reciclarea produsului, contactați autoritățile locale care se ocupă de colectarea separată a deșeurilor sau magazinul de unde ați cumpărat aparatul.

ARUNCAREA LA GUNOI A AMBALAJULUI

- Ambalajul poate fi reciclat 100%, după cum confirmă simbolul reciclării ^2 . Diferitele părți ale ambalajului nu trebuie dispersate în mediul înconjurător, ci trebuie aruncate la gunoi în conformitate cu reglementările autorităților locale.

ARUNCAREA LA GUNOI A APARATULUI

• Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deşeurile de Echipament Electric și Electronic (Waste Electrical and Electronic Equipment - WEEE).
• Asigurându-vă că acest aparat este eliminat în mod corect, veți ajuta la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor.

- Simbolul de pe produs sau de pe documentele care însoțesc produsul indică faptul că acest aparat nu trebuie tratat ca un deșeu menajer, ci trebuie predat centrului local adecvat de colectare, unde sunt depozitate și reciclate aparatele electrice și electronice.

PORNIREA APARATULUI DE CLIMATIZARE MOBIL

POWER MODE COOL DRY FAN HEAT 6 - °C FAN HIGH MID LOW FILTER Whirlpool

Această secțiune explică funcționarea corespunzătoare a aparatului de climatizare mobil.

IMPORTANT:

• Aparatul de climatizare arată temperatura setată.
• Doar în modul de veghe afișajul arată temperatura ambientală
• La schimbarea modurilor în timp ce aparatul de climatizare funcționează, compresorul se va opri între 3 și 5 minute înainte de a porni din nou.
  Dacă este apăsat un buton în acest timp, compresorul nu va porni timp de alte 3 până la 5 minute.
• În modul Cooling (Răcire) sau Dry (Uscat), ventilatorul compresorului și condensatorului se va opri atunci când temperatura camerei ajunge la temperatura setată.

NOTĂ: În cazul unei pene de curent, la revenirea curentului aparatul de climatizare va funcționa la setările anterioare.

1. Selectați modul. Vezi "Mod."
2. Selectați viteza ventilatorului. Vezi "Viteza ventilatorului."
3. Setați temperatura. Vezi "Temperatura."
4. Apăsați butonul ON/OFF pentru a porni aparatul de climatizare.

POWER

NOTĂ: Atunci când aparatul de climatizare este pornit pentru prima oară după conectarea la sursa de alimentare, va funcționa în modul Al 6-lea Simt.

Atunci când aparatul de climatizare este pornit în oricare altă situație, va funcționa conform setărilor anterioare. Al 6-lea Simț poate fi selectat doar cu ajutorul telecomenzii.

Doar dacă unitatea este operată într-un AER EXTREM DE UMED (SITUATIE PUȚIN PROBABILĂ), apa va fi colectată în recipientul aflat în interiorul unității. Dacă recipientul de apă este plin, aparatul de climatizare se va opri. Recipientul de apă este plin, aparatul de climatizare se va opri. Ecranul va afișa “E5” pentru a vă informa să goliți recipientul intern.

PĂSTRAREA TELECOMENZII ȘI INDICAȚII PENTRU FOLOSIREA ACESTEIA

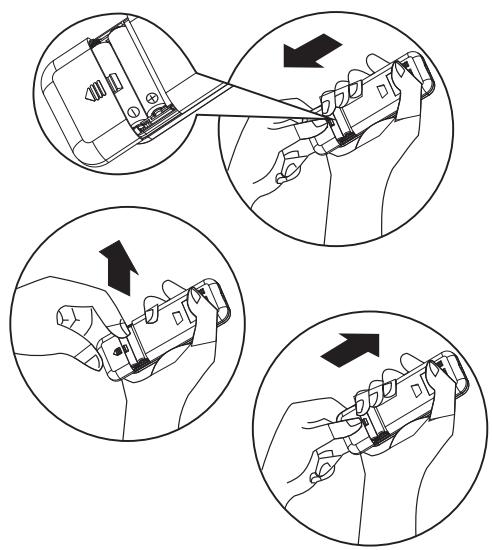

Modul de introducere a bateriilor

1 Introduceți un vârf ascuțit și apăsați încet pe capacul bateriei, împingând în direcția săgeții pentru a scoate, așa cum se prezintă.
2 Introduceți 2 baterii AAA (1,5V) în compartiment. Aveți grijă să fie respectată polaritatea „+” și „-” corectă.
3 Închideți capacul bateriei telecomenzii.

Modul de scoatere a bateriilor

Scoateți capacul bateriei în direcția săgeții. Apăsați ușor polul pozitiv al bateriei cu degetele, apoi scoateți bateriile afară din compartiment. Toate acestea trebuie efectuate de adulți, copiilor le este interzis să scoată bateriile din telecomandă, pentru a evita pericolul de înghițire.

Eliminarea bateriilor

Pentru a proteja resursele naturale și pentru a promova reutilizarea materialelor, separați bateriile de celelalte tipuri de deșeuri și reciclațiile prin intermediul sistemului local gratuit de colectare.

Precauții

• Atunci când înlocuiti bateriile, nu utilizați baterii noi împreună cu baterii vechi, sau tipuri diferite de baterii, pentru că acest lucru poate cauza funcționarea defectuoasă a telecomenzii.
• Dacă urmează să nu utilizați telecomanda o perioadă de timp, scoateți bateriile pentru a preveni scurgerea acidului din bateriile telecomenzii.
• Utilizați telecomanda în interiorul razei sale de eficacitate. Păstrați telecomanda la cel puțin 1 metru distanță de televizoare sau echipamente HI-FI.
• Dacă telecomanda nu funcționează normal, scoateți bateriile și reinstalați-le după 30 secunde. Dacă tot nu funcționează, montați baterii noi.
• Pentru a utiliza aparatul cu telecomanda, îndreptați telecomanda înspre dispozitivul de recepție al unității de interior, pentru a asigura sensibilitatea recepției.
• Pentru a trimite un mesaj de pe telecomandă, simbolul ▪ va clipi timp de 1 secundă. La receptia mesajului, aparatul va emite un bip.
• Telecomanda va acționa aparatul de climatizare la o distanță de până la 7m.
• La fiecare înlocuire a bateriilor din telecomandă, aceasta este presetată în modul Heat (Căldură).

1. Apăsați și eliberați MOD până când vedeți simbolul setării dorite aprins

MODE

- Răcire - Răcește încăperea. Apăsați butonul FAN (Ventilator) pentru a selecta o viteză Mare, Medie sau Mică. Apăsați pe butonul Plus sau Minus pentru a regla temperatura.

COOL

- Uscat - Usucă încăperea. Aparatul de climatizare selectează automat temperatura. Ventilatorul funcționează numai la viteza Mică.

NOTĂ: Modul Uscat nu trebuie folosit pentru a răci încăperea.

DRY

- Numai ventilator - Functionează numai ventilatorul. Apăsați butonul FAN (Ventilator) pentru a selecta o viteză Mare, Medie sau Mică.

FAN

- Încălzire - Încălzește încăperea. Apăsați butonul FAN (Ventilator) pentru a selecta o viteză Mare, Medie sau Mică. Apăsați pe butonul PLUS sau MINUS pentru a regla temperatura.

NOTĂ: Încălzirea NU este disponibilă pentru aparatele de climatizare numai cu răcire.

HEAT

Viteza ventilatorului

1. Apăsați și eliberați butonul FAN (Ventilator) pentru a alege viteza dorită a ventilatorului.

FAN

1. Alegeti Mare, Medie sau Mică.

- Mare-pentru viteza maximă a ventilatorului

HIGH

• Medie-pentru viteza normală a ventilatorului

MID

- Mică-pentru viteza minimă a ventilatorului

LOW

Filter Reset (Resetarea filtrului)

1. Când ledul indicator Filter Reset (Resetarea filtrului) este aprins, scoateți, curățați și puneți la loc filtrul de aer. Vezi “Curățarea filtrului de aer”.
2. Apăsați și eliberați butonul FILTER după ce ați pus la loc filtrul de aer.

NOTĂ: După 360 de ore de funcționare a ventilatorului, ledul indicator Filter se va aprinde. Va rămâne aprins timp de 180 de ore sau până când apăsați butonul FILTER. După 180 de ore, se va stinge automat.

Temperatura

- Apăsați butonul PLUS pentru a crește temperatura. Apăsați butonul PLUS o dată pentru a crește temperatura setată cu 1°C.

- Apăsați butonul Reglare de jos pentru a reduce temperatura. Apăsați o dată pe butonul Reglare de jos pentru a reduce temperatura setată cu 1°C sau apăsați de două ori pentru a reduce temperatura setată cu 2°C.

NOTE:

• În modurile Răcire și încălzire, temperatura poate fi setată între 18°C și 32°C.
• În modul Numai ventilator, temperatura nu poate fi setată.
• În modul Uscat, apăsați butonul PLUS/MINUS, iar temperatura setată se va modifica cu 2°C.

FUNCTIILE ŞI INDICATOARELE TELECOMENZII

1. BUTONUL ON/OFF

Porniți și/sau opriți aparatul prin apăsarea acestui buton.

2. BUTONUL MOD

Utilizat pentru a selecta modul de funcționare.

3. BUTONUL VENTILATOR

Utilizat pentru a selecta viteza ventilatorului în secvența auto, mare, medie sau mică.

4-5. BUTONUL PENTRU TEMPERATURĂ

Utilizat pentru a selecta temperatura camerei. Utilizat pentru a seta timpul în modul temporizator și ceasul în timp real.

Setează sau anulează funcționarea în modul Al 6-lea simț.

7. BUTONUL OSCILARE

Oprește sau pornește oscilarea fantei de reglare pe orizontală și setează direcția dorită sus/jos a fluxului de aer.

8. BUTONUL REGIM DE NOAPTE

Setează sau anulează funcționarea modului Regim de noapte.

9. BUTONUL ÎN JURUL DUMNEAVOASTRĂ

Utilizat pentru a seta sau a anula funcția în jurul dumneavoastră.

10. BUTONUL JET

Utilizat pentru a porni sau a opri răcirea sau încălzirea rapidă.

11. BUTONUL TEMPORIZATORULUI

Utilizat pentru a seta sau a anula pornirea funcționării temporizatorului.

Utilizat pentru a seta sau a anula oprirea funcționării temporizatorului.

88 t 88 h 12 10 11 2 Jet ° Jet Dim 4 3 Timer 5 Mode 9 6thSense Around U Sleep 8 Whirlpool

12. BUTONUL ATENUARE

Utilizat pentru a aprinde sau a stinge lumina afișajului de la unitatea de interior.

SIMBOLURI INDICATOARE PE AFIŞAJUL TELECOMENZII

Indicator răcire

Indicator uscare

Indicator numai ventilator

Indicator încălzire

Viteză automată ventilator

Viteză mare ventilator

Viteză medie ventilator

Viteză mică ventilator

6 ^th Indicator Al 6-lea simt,

Indicator functionare în regim de noapte

Indicator temperatură ambientală

Indicator Jet

Transmisie semnal

88h Afişare temporizator setat

88 ^r Afișare temperatură setată

DESCRIEREA FUNCTIILOR

Pornirea și oprirea

Apăsați butonul ON/OFF pentru a porni sau a opri unitatea.

NOTĂ:

• Schimbarea modului în timpul funcționării. Uneori, unitatea nu răspunde pe loc, așteptați 3 minute
• Așteptați 3 minute înainte de a reporni aparatul.

Selectarea modului

1. Apăsați și eliberați MOD până când vedeți simbolul setării dorite aprins.

- Răcire - Răcește încăperea. Apăsați butonul FAN (Ventilator) pentru a selecta viteza Automată, Mare, Medie sau Mică. Apăsați pe butonul Reglare de sus sau de jos, pentru a regla temperatura.

- Uscat - Usucă încăperea. Aparatul de climatizare selectează automat temperatura. Ventilatorul funcționează numai la viteza Mică.

NOTĂ: Modul Uscat nu trebuie folosit pentru a răci încăperea. În modul "Uscat", unitatea poate scădea sau crește temperatura cu 2°C (3°F sau 4°F) dacă încă vă simțiți inconfortabil.

- Numai ventilator - Functionează numai ventilatorul. Apăsați butonul FAN (Ventilator) pentru a selecta o viteză Mare, Medie sau Mică.

NOTĂ: Viteza automată a ventilatorului poate fi selectată în modul Numai ventilator.

- Încălzire - Încălzește încăperea. Apăsați butonul FAN (Ventilator) pentru a alege viteza ventilatorului. Apăsați pe butonul de sus sau de jos pentru a regla temperatura.

Modul Al 6-lea Simt

Aparatul de climatizare selectează automat modul Răcire sau Uscat, în funcție de temperatura încăperii, și setează temperatura care trebuie obținută.

Modul de funcționare și temperatura sunt determinate de temperatura de interior.

Modele cu încălzire electrică

Temperatura de interior	Modul de functionare	Temperatura tintă
21°C sau mai redusă	ÎNCĂLZIRE	22°C
21°C-23°C	NUMAI VENTILATOR
23°C-26°C	USCAT	Scădere temperatură cameră cu 2°CDupă functionarea timp de 3 minute
Peste 26°C	RĂCIRE	26°C

Modele doar cu răcire

Temperatura de interior	Modul de functionare	Temperatura tintă
21°C sau mai redusă	NUMAI VENTILATOR
23°C-26°C	USCAT	Scădere temperatură cameră cu 2°CDupă funcționarea timp de 3 minute
Peste 26°C	RĂCIRE	26°C

NOTĂ: Temperatura, fluxul de aer și direcția sunt controlate automat în modul Al 6-lea simț. Cu toate acestea, se poate seta o reducere sau o creștere cu până la 2°C, cu ajutorul telecomenzii, dacă aveți o senzație de disconfort.

1. Apăsați butonul "6th Sense".

6^th Sense

1. În modul Numai ventilator, apăsați butonul Fan (Ventilator) pentru a selecta viteza Mare, Medie sau Mică.

Modul Jet

Butonul JET este utilizat pentru a porni sau a opri răcirea sau încălzirea rapidă.

NOTĂ: Butonul Al 6-lea Simț nu funcționează atunci când este selectată funcția Jet.

1. Apăsați Jet în modul Răcire. Aparatul de climatizare setează automat viteza ventilatorului și temperatura de 18°C. Încălzirea rapidă funcționează la viteza automată a ventilatorului, schimbând temperatura setată la 32°C.

1. Pentru a ieși din modul Jet, apăsați orice buton, cu excepția temporizatorului Butonul în jurul dumneavoastră și Oscilare.

Viteza ventilatorului

1. Alegeți viteza dorită a ventilatorului.

1. De fiecare dată când este apăsat butonul "FAN" (Ventilator), viteza

ventilatorului se modifică în următoarea ordine: Auto → Mare → Medie → Mică ↑

- Automată - controlează în mod automat viteza ventilatorului, în funcție de temperatura curentă din încăpere și de setarea controlului temperaturii.

NOTĂ: Viteza automată a ventilatorului poate fi selectată în modul Numai ventilator.

- Mare - pentru răcire maximă

• Medie - pentru răcire normală

- Mică - pentru răcire minimă

Temperatura

- Apăsați pe butonul Reglare de sus pentru a mări temperatura. Apăsați o dată pe butonul Reglare de sus pentru a mări temperatura setată cu 1°C sau apăsați de două ori pentru a mări temperatura setată cu 2°C.

- Apăsați butonul Reglare de jos pentru a reduce temperatura. Apăsați pe butonul Reglare de jos pentru a reduce temperatura setată cu 1°C sau apăsați de două ori pentru a reduce temperatura setată cu 2°C.

NOTE:

• În modurile Răcire sau încălzire, temperatura poate fi setată între 18°C și 32°C.
• În modul Numai ventilator, temperatura nu poate fi setată.
• În modul Uscat, apăsați butonul SUS/JOS, iar temperatura setată se va modifica cu 2°C.

Funcția în jurul dumneavoastră

Atunci când apăsați acest buton, telecomanda transmite unității semnale legate de temperatura actuală a camerei, iar aparatul va funcționa conform acestei temperaturi pentru a vă ajuta să vă simțiți confortabil.

Păstrați telecomanda într-un loc din care poate transmite în mod corespunzător semnalul către unitatea de interior. Apăsați o dată pentru a seta și apăsați din nou pentru a anula.

Modul Sleep (Functionare în regim de noapte)

Apăsați pe butonul Sleep (Funcționare în regim de noapte) de pe telecomandă, iar indicatorul de pe afișajul LCD se aprinde, aparatul funcționează în regim de noapte; viteza ventilatorului este setată automat la Mică.

NOTE:

• Aparatul se va opri din funcționare în mod automat după 8 ore de funcționare.
• Viteza ventilatorului este setată automat la valoarea mică.
• În modul Răcire, dacă temperatura actuală a camerei este mai mică de 26°C, temperatura va crește automat cu 1°C în timpul primei ore după ce comanda Regim de noapte este activată, apoi va rămâne neschimbată.

• În modul încălzire, temperatura setată va scădea cu 3°C timp de cel mult 3 ore în mod constant, apoi va rămâne neschimbată.

• Apăsați butonul MOD pentru a selecta Răcire, Uscat sau încălzire.

NOTĂ: Modul Regim de noapte nu poate fi selectat când este selectat modul Numai ventilator.

1. Apăsați butonul sau pentru a seta temperatura.

2. Apăsați pe SLEEP (Functionare în regim de noapte). După 10 secunde, intensitatea luminilor de pe afișajul panoului de comandă se va reduce.

NOTĂ: Temperatura și direcția fluxului de aer pot fi reglate în timpul modului Regim de noapte. Ventilatorul este setat în mod automat pe viteză mică. După 10 secunde, intensitatea luminilor de pe afișajul panoului de comandă se va reduce din nou.

1. Pentru a dezactiva modul Regim de noapte, apăsați pe butoanele SLEEP, MODE, FAN, ON/OFF sau așteptați 8 ore pentru ca comanda Regim de noapte să se oprească automat.

Funcția ATENUARE

Apăsați butonul ATENUARE pentru a opri lumina și afișajul unității.

NOTE: Atunci când lumina este oprită, primirea unui semnal va aprinde din nou lumina.

Funcția TEMPORIZATOR

Este convenabil să setați temporizatorul cu ajutorul butonului TEMPORIZATOR înainte de a pleca, pentru a vă asigura că vă întoarceți la temperatura plăcută a camerei pe care ați setat-o. Apăsați butonul TEMPORIZATOR pentru a seta un buton de pornire atunci când aparatul este oprit. Apăsați butonul TEMPORIZATOR pentru a seta un buton de oprire atunci când aparatul este în funcțiune.

Modul de setare al TEMPORIZATORULUI

1. Setați întâi modul de funcționare dorit, temperatura și viteza ventilatorului, apoi apăsați butonul TEMPORIZATORULUI și “01h” va clipi pe afișajul LCD.

2. Setați întâi modul de funcționare dorit, temperatura și viteza ventilatorului, apoi apăsați butonul TEMPORIZATORULUI, iar pe afișajul LCD va clipi “01h”.

3. Îndreptați telecomanda spre receptorul de semnal al unității și apăsați butonul + sau – atunci

când clipește "01h".

Alegeți timpul dorit, apoi apăsați butonul TEMPORIZATORULUI.

• Se va auzi un bip.
• Indicatorul TEMPORIZATOR de pe panoul de comandă se aprinde.

• "h" se opreşte din clipit.

• Pentru a anula timpul setat: apăsați butonul TEMPORIZATORULUI încă o dată; se va auzi un bip.

NOTE:

• Intervalul care poate fi setat este de între 1 și 10 ore.
• Când aparatul este oprit, dacă este setat timpul la care acesta va porni, lumina Temporizatorului de pe panoul de comandă se va aprinde.
• Când aparatul funcționează, dacă este setat timpul la care acesta se va opri, lumina Temporizatorului de pe panoul de comandă se va aprinde.

Modificarea direcției fluxului de aer

Apăsați o dată pe SWING (Oscilare) pentru a modifica direcția verticală a fluxului de aer. Apăsați încă o dată pentru a opri fanta pentru direcția fluxului de aer la unghiul dorit.

Sunete normale

Atunci când aparatul dvs. de climatizare funcționează normal, puteți auzi sunete de mai multe feluri:

• Aerul care circulă dinspre ventilator.
• Pocnituri cauzate de ciclul termostatului.
• Vibrații sau zgomot din cauza structurii prea slabe a peretelui sau a ferestreii.
• Un zumzet ascuțit sau un zgomot ca de pulsație, cauzat de compresorul modern cu eficiență ridicată, când pornește și se oprește.

ÎNTRETINERE

Golirea aparatului de climatizare

(in conformitate cu indicația Umplere cu apă din "Pornirea aparatului de climatizare mobil".)

1. Apăsați butonul ON/OFF pentru a opri aparatul de climatizare.
2. Deconectați aparatul de climatizare sau deconectați sursa de alimentare.
3. Deplasați aparatul de climatizare cu grijă, menținându-i stabilitatea, până în locul de golire sau afară, pentru a-l goli. Nu mișcați unitatea înainte ca toată apa să se fi scurs complet.
4. Scoateți dopul de scurgere secundar și goliți apa complet.
5. Scoateți furtunul de scurgere primar din colierul furtunului de scurgere. Scoateți dopul furtunului de scurgere din capătul furtunul de scurgere primar și goliți apa complet.
   NOTĂ: Dacă aparatul de climatizare va fi depozitat după utilizare, consultați "Depozitare după utilizare."
6. Puneți la loc dopul furtunului de scurgere și dopul de scurgere secundar.
7. Reataşati furtunul de scurgere primar de colierul furtunului de scurgere.
8. Repoziționați aparatul de climatizare.
9. Conectați aparatul de climatizare sau reconectați sursa de alimentare.
10. Apăsați butonul ON/OFF pentru a porni aparatul de climatizare.

Curățarea filtrului de aer

1. Apăsați butonul ON/OFF pentru a opri aparatul de climatizare.
2. Deschideți ușa panoului filtrului din spatele aparatului de climatizare și scoateți-o.
3. Scoateți filtrul de aer din ușa panoului filtrului.
4. Curățați filtrul cu un aspirator. Dacă filtrul este foarte murdar, spălați-l în apă caldă cu un detergent slab.

NOTĂ: Nu spălați filtrul în mașina de spălat vase și nu îl curătați chimic.

1. Uscați filtrul complet înainte de a-l pune la loc, pentru o eficiență maximă a acestuia.

2. Puneti la loc filtrul de aer în ușa panoului filtrului.

3. Reinstalati uşa panoului filtrului.

4. Apăsați butonul ON/OFF pentru a porni aparatul de climatizare.

Curățarea în exterior

1. Deconectați aparatul de climatizare sau deconectați sursa de alimentare.
2. Scoateți filtrul de aer și curățați-l separat. Vezi "Curățarea filtrului de aer".
3. Ştergeți exteriorul aparatului de climatizare cu o cârpă moale și umedă.
4. Conectați aparatul de climatizare sau reconectați sursa de alimentare.
5. Apăsați butonul ON/OFF pentru a porni aparatul de climatizare.

A B

A. Dopul de scurgere secundar
B. Dopul furtunului de scurgere

A B

A. Uşa panoului filtrului

B. Filtrul de aer

Depozitarea după utilizare

1. Scurgeti apa (vezi "Golirea aparatului de climatizare")
2. Porniți aparatul de climatizare în modul Numai ventilator timp de aproximativ 12 ore, pentru a usca aparatul de climatizare.
3. Deconectați aparatul de climatizare.
4. Scoateți furtunul de evacuare flexibil și depozitați-l împreună cu aparatul de climatizare într-un loc curat și uscat. Vezi "Instrucțiuni de instalare."
5. Scoateți kitul ferestrei și depozitați-l împreună cu aparatul de climatizare într-un loc curat și uscat. Vezi “Instrucțiuni de instalare.”
6. Scoateți filtrul și curățați-l. Vezi "Curățarea filtrului de aer".
7. Curățați exteriorul aparatului de climatizare. Vezi "Curățarea în exterior."
8. Reinstalati filtrul.
9. Scoateți bateriile și depozitați telecomanda împreună cu aparatul de climatizare într-un loc curat și uscat.

DEPANAREA

Înainte de a suna la service, încercați sugestiile de mai jos pentru a încerca să rezolvați problema fără ajutor din afară.

Problemă	Analiză
Aparatul de climatizare nu funcționează	Cablul de alimentare cu energie este deconectat. Conectați-l la o priză cu împământare. Vezi “Cerințe electrice”.A sărit o siguranță fuzibilă în gospodărie sau s-a deschis un întrerupător de circuit.Înlocuți siguranța fuzibilă sau resetați întrerupătorul de circuit. Vezi “Cerințe electrice”.Butonul On/Off nu a fost apăsat. Apăsați ON/OFF.Alimentarea cu energie locală s-a întrerupt. Așteptați revenirea alimentării cu energie.Sunt folosite o siguranță temporizată sau un întrerupător de circuit de capacitate necorespunzătoare. Înlocuți cu o siguranță temporizată sau un întrerupător de circuit de capacitate corespunzătoare. Vezi “Cerințe electrice”.
Aparatul de climatizare arde siguranțele sau deschide întrerupătorul de circuit.	Sunt folosite prea multe aparate pe același circuit. Deconectați sau mutați unele aparate care împart același circuit.Încercați să reporniți aparatul de climatizare prea repede după oprirea acestuia. Așteptați cel puțin 3 minute după oprirea aparatului de climatizare înainte de a-l porni din nou.Ați schimbat modurile. Așteptați cel puțin 3 minute după oprirea aparatului de climatizare înainte de a-l porni din nou.
Aparatul de climatizare pare că funcționează prea mult	Este deschisă vreo ușă sau vreo fereastră? Țineți ușile și ferestrele închise.În modul răcire: aparatul de climatizare se află într-o încăpere aglomerată, sau în încăpere sunt în uz aparate producătoare de căldură. Utilizați ventilatoare cu orificii de evacuare în timp ce gătiți sau faceți baie și încercați să nu utilizați aparate producătoare de căldură pe durata celei mai călduroase părți a zilei. Aparatele de climatizare mobile sunt destinate răcirii suplimentare a zonelor locale dintr-o încăpere. Poate fi nevoie de un aparat de climatizare cu o capacitate mai mare, în funcție de dimensiunea încăperii care se răcește.În modul încălzire: aparatul de climatizare se află într-o încăpere foarte rece. Aparatele de climatizare mobile sunt destinate încălzirii suplimentare a zonelor locale dintr-o încăpere. Poate fi nevoie de un aparat de climatizare cu o capacitate mai mare, în funcție de dimensiunea încăperii încălzite.
Aparatul de climatizare funcționează doar pentru puțin timp, dar în încăpere nu este răcoare sau cald	Temperatura setată este apropiată de temperatura încăperii. Scădeți sau creșteți temperatura setată. Vezi “Descrierea modului de funcționare”.
Cod de eroare afișat	Dacă unitatea afișează codul de eroare E5, înseamnă că nivelul de sus al apei din unitate a fost atins; trebuie să goliți apa, vezi “Golirea aparatului de climatizare”. După golire, puteți pune în funcțiune unitatea.Dacă unitatea afișează codul de eroare E1/E2/E3/E6/E7/EA, vă rugăm să contactați serviciul de asistență pentru clienți.
Aparatul de climatizare funcționează, dar nu răcește/încălzește	Filtrul este murdar sau înfundat cu impurități. Curățați filtrul.Orificiu de ieșire a aerului este blocat. Curățați orificiul de ieșire a aerului.Temperatura setată nu este compatibilă. În modul răcire: temperatura setată este prea mare. Scădeți temperatura setată. În modul încălzire: temperatura setată este prea mică. Creșteți temperatura setată.
Aparatul de climatizare are cicluri on/off prea dese.	Aparatul de climatizare nu este dimensionat în mod corespunzător pentru încăperea dvs. Verificați capacitatea de răcire/încălzire a aparatului dvs. de climatizare mobil. Aparatele de climatizare mobile sunt destinate răcirii/încălzirii suplimentare a zonelor locale dintr-o încăpere.Filtrul este murdar sau înfundat cu impurități. Curățați filtrul.În modul răcire există prea multă căldură sau umezeală în încăpere (de la recipiente pentru gătit fără capac pe foc, dușuri etc.). Utilizați un ventilator pentru a evacua căldura sau umezeala din încăpere. Încercați să nu utilizați aparate care produc căldură în partea cea mai călduroasă a zilei. În modul încălzire, temperatura ambientală este prea ridicată. Nu utilizați aparatul de climatizare atunci când temperatura ambientală este prea ridicată.Fantele sunt blocate. Instalați aparatul de climatizare într-un loc în care fantele nu sunt blocate de draperii, storuri, mobilă etc.Temperatura din exterior este mai mică de 18°C. Nu încercați să porniți aparatul de climatizare în modul răcire atunci când temperatura din exterior este mai mică de 18°C.

CERINȚE PENTRU INSTALARE

Unelte și piese

Adunați uneltele și piesele necesare înainte de a începe

instalarea. Citiți și respectați instrucțiunile

Corespunzătoare fiecărei unelte mentionate aici.

1. Unelte necesare

2. Šurubelniţă Phillips

3. Ferăstrău
4. Burghiu fără cablu de I/8"
5. Foarfecă

6. Creion

7. Piese furnizate

Compania furnizează un singur plan pentru instalarea

aparatului de climatizare mobil. Vezi "Instalarea aparatului de climatizare mobil".

Cerințele de amplasare

NOTE:

• Furtunul de evacuare flexibil permite amplasarea aparatului de climatizare între 23 ^1 /2" și 67" (60 cm și 170 cm) de la fereastră sau ușă.
• Aparatele de climatizare mobile sunt destinate răcirii suplimentare a zonelor dintr-o încăpere.
• Pentru a asigura o ventilație corespunzătoare, păstrați distanța adecvată de la orificiul de ieșire a aerului până la perete sau alte obstacole de cel puțin 23 ^1/2 " (60 cm).
• Nu blocați orificiul de ieșire a aerului.
• Asigurați acces ușor la priza cu împământare.

Cerințe electrice

• Aparatul de climatizare mobil trebuie conectat la o priză de 220-240V / 50Hz, cu împământare și siguranță fuzibilă de 20 amperi.
• Se recomandă utilizarea unei siguranțe temporizate sau a unui întrerupător de circuit temporizat.
• Toate cablajele trebuie să respecte reglementările electrice locale și naționale și să fie instalate de un electrician calificat. Dacă aveți întrebări, contactați un electrician calificat.

Utilizați cablul de alimentare:

Conectați cablul de alimentare la o priză cu împământare.

NOTE:

- Un cablu de alimentare deteriorat trebuie înlocuit cu un nou cablu de alimentare obținut de la producător și nu trebuie să fie reparat.

A. Furtun flexibil de evacuare
B. Adaptor pentru evacuare pe fereastră
C. Partea glisantă externă
D. Capac de protecție împotriva ploii
E. Partea glisantă internă

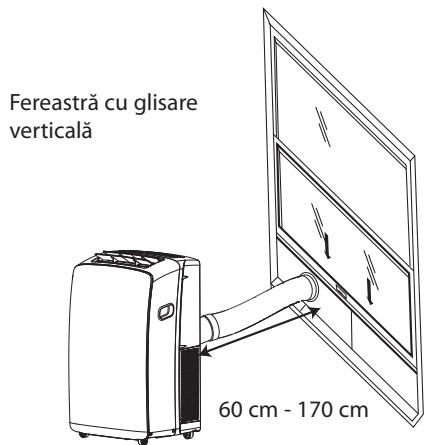

Fereastră cu glisare verticală 60 cm - 170 cm

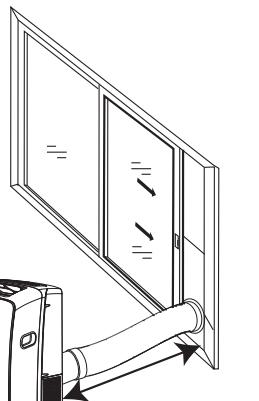

Fereastră cu glisare orizontală

Despachetarea aparatului de climatizare

Scoateți materialele de ambalare

• Scoateți și aruncați / reciclați materialele de ambalare. Înlăturați scotchul și resturile de adeziv de pe suprafețe înainte de a porni aparatul de climatizare. Frecați adezivul cu degetele, folosind o cantitate mică de săpun lichid pentru vase. Ștergeți cu apă caldă și uscați.
• Nu utilizați instrumente ascuțite, alcool medicinal, lichide inflamabile sau substanțe de curățat abrazive pentru a înlătura scotchul sau adezivul. Aceste produse pot deteriora suprafața aparatului dvs. de climatizare.

Instalarea aparatului de climatizare mobil

Instalati furtunul flexibil de evacuare și adaptorul

1. Deschideți fereastra.
2. Măsurați deschiderea ferestreii.
3. Dacă deschiderea ferestrei este prea îngustă pentru kitul glisant pentru fereastră, scoateți partea glisantă internă a kitului glisant.

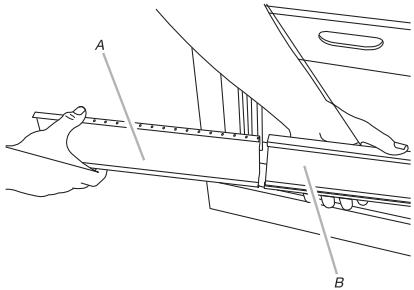

A B

A. Partea glisantă internă
B. Partea glisantă externă

• Cu ajutorul unui ferăstrău, tăiați partea glisantă internă până la dimensiunea adecvată pentru deschiderea ferestreii.
• Introduceți partea glisantă internă în partea glisantă externă a kitului glisant pentru fereastră.
• Puneți kitul glisant în fereastră, întinzându-l până când ajunge cât lățimea ferestreli. Atenție: capacul de protecție împotriva ploii trebuie să se afle la exteriorul ferestreli.

NOTĂ: Pentru instalarea într-o fereastră batantă, kitul glisant poate fi instalat vertical, cu deschiderea kitului glisant în partea de jos.

1. Utilizați un dispozitiv special de plastic cu arc pentru a fixa colțarul ferestre: Așezați dispozitivul în poziția A; vârful se poate întinde pentru a fixa colțarele. Când așezați dispozitivul în poziția B, vârful se va retrage, iar colțarele vor fi eliberate kitul glisant pentru fereastră.

poziția B poziția A

1. Închideți fereastra pe kitul glisant pentru fereastră, pentru a-l bloca.

A B C F E D

A Spre aparatul portabil de climatizare
B La exterior
C Capac de protecție împotriva ploii
D Kit glisant pentru fereastră
E Adaptor pentru evacuare pe fereastră
F Furtun flexibil de evacuare

Instalați furtunul flexibil de evacuare și adaptorul

1. Deplasați pe roți aparatul de climatizare până în locul ales pentru montare. Vezi “Cerințe privind amplasarea”.
2. Ataşati adaptorul de evacuare pentru fereastră de furtunul de evacuare flexibil. Rotiți în sens anteriorar până când se fixează.

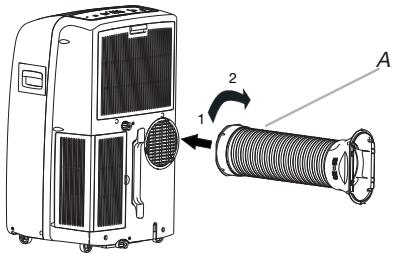

A 1 2 B

A Furtun flexibil de evacuare
B Adaptor pentru evacuare pe fereastră

1. Introduceți cuplajul fals în fanta de pe partea din spate a aparatului de aer condiționat.

2. Poziționați și rotiți pentru a fixa furtunul.

Instalarea pe fereastră

1. Kitul glisant pentru fereastră a fost proiectat pentru a putea fi aplicat pe majoritatea tipurilor de ferestre standard cu glisare verticală și orizontală. Deplasați pe roți aparatul de climatizare până în locul ales pentru montare. Vezi "Cerințe privind amplasarea".
2. Introduceți adaptorul de evacuare pentru fereastră în fanta de pe kitul glisant pentru fereastră.

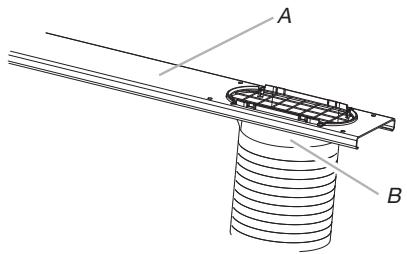

A B

A. Kit glisant pentru fereastră
B. Adaptor pentru evacuare pe fereastră

Instalarea capacului de protecție împotriva ploii

Prindeți capacului de protecție împotriva ploii de găurile părții glisante externe. Apoi, împingeți capacul de protecție până când se fixează.

Instalare verticală

Instalare orizontală

A. Partea glisantă externă
B. Capac de protecție împotriva ploii

Terminarea instalării

1. Puneti coltarul pentru fixarea pe fereastră peste cerceveaua de jos, sprijinindu-l de partea de sus a ferestreii.
2. Utilizați un burghiu de I/8" pentru a efectua o gaură prin gaura din colțar.
3. Prindeți colțarul pentru fixarea pe fereastră de cerceveaua ferestreii cu un șurub pentru lemn (incluse 4) pentru a fixa ferestra.

A B

A. Cerceveaua superioară
B. Colțar pentru fixarea pe fereastră

1. Introduceți garnitura de spumă în spatele părții de sus a cercevelei inferioare, sprijinind-o de sticla ferestreii superioare.

A B

A. Partea de sus a cercevelei inferioare
B. Garnitura de spumă

SERVICE POST VÂNZARE

Înainte de a contacta Centrul de asistență pentru clienti:

1. Încercați să rezolvați dvs. problema cu ajutorul descrierilor date în capitolul „Depanarea”.
2. Opriti aparatul și porniti-l din nou pentru a vedea dacă defectiunea persistă.

Dacă după efectuarea verificărilor de mai sus defectiunea persistă, contactați Centrul de asistență clienti.

Vă rugăm să menționați:

• o scurtă descriere a defectiunii;
• modelul exact al aparatului de climatizare;
• numărul de service (acesta este numărul găsit după cuvântului Service de pe plăcuța tehnică), aflată pe partea din spate a aparatului.

Numărul de service poate fi găsit de asemenea în broșura de garanție;

- adresa dvs. completă;

- numărul dvs. de telefon.

Dacă trebuie efectuate lucrări de reparație, contactați Centrul de asistență clienți (Utilizarea de piese de schimb originale și repararea corespunzătoare sunt garantate).

Va trebui să prezentați factura originală.

Nerespectarea acestor instrucțiuni poate compromite siguranța și calitatea produsului dvs.

SERVICE

0000 000 00000
