MANUAL DE USUARIO PACW212HP WHIRLPOOL

PACW9COL, PACW9HP, PACW12CO,

PACB9CO, PACB12HP DEUTSCH Gebrauchsanweisung

ENGLISH Instrucciones para el uso

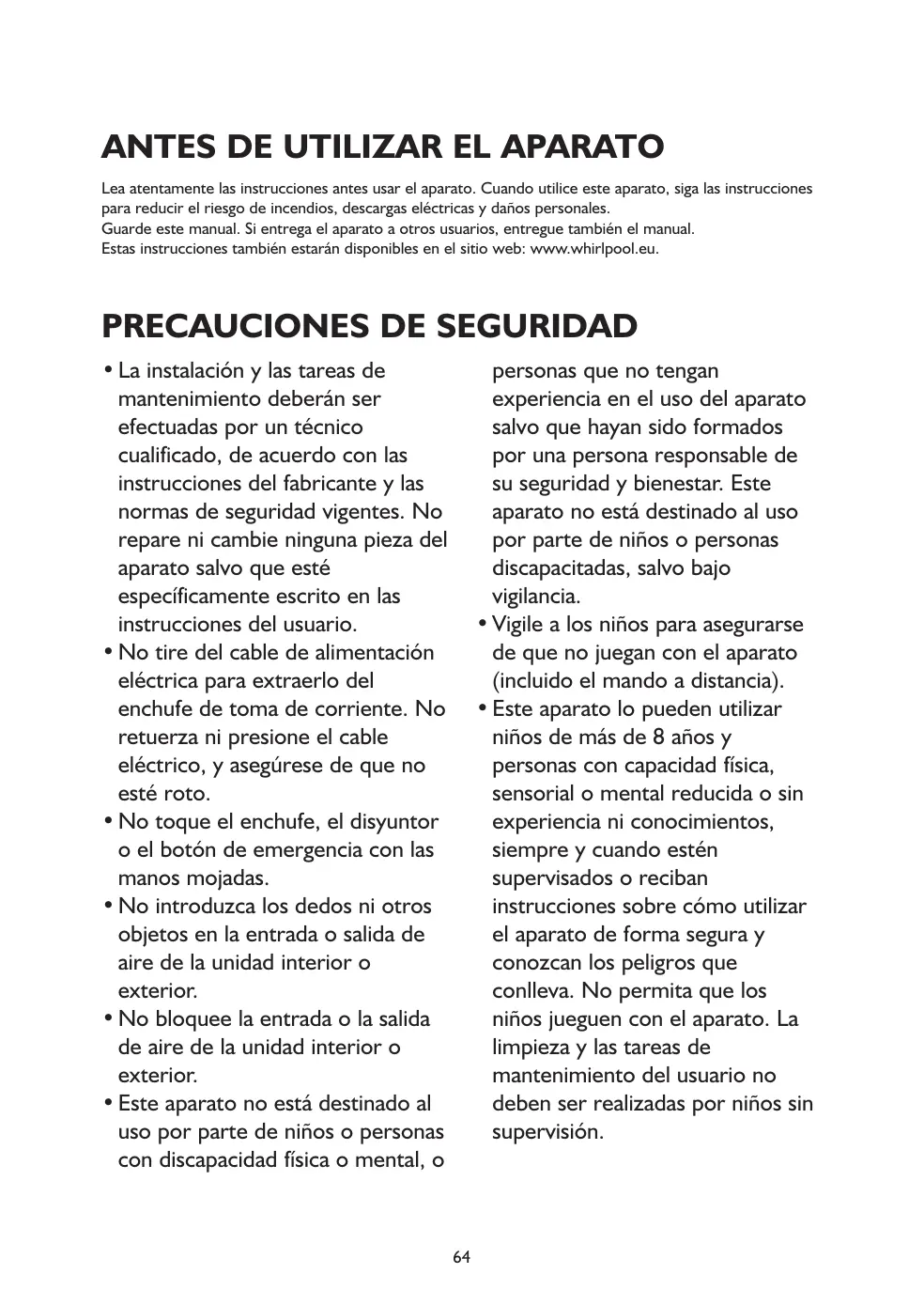

ANTES DE UTILIZAR EL APARATO Lea atentamente las instrucciones antes usar el aparato. Cuando utilice este aparato, siga las instrucciones para reducir el riesgo de incendios, descargas eléctricas y daños personales.

Guarde este manual. Si entrega el aparato a otros usuarios, entregue también el manual. Estas instrucciones también estarán disponibles en el sitio web: www.whirlpool.eu.

PRECAUCIONES DE SEGURIDAD

• La instalación y las tareas de mantenimiento deberán ser efectuadas por un técnico cualificado, de acuerdo con las instrucciones del fabricante y las normas de seguridad vigentes. No repare ni cambie ninguna pieza del aparato salvo que esté específicamente escrito en las instrucciones del usuario. • No tire del cable de alimentación eléctrica para extraerlo del enchufe de toma de corriente. No retuerza ni presione el cable eléctrico, y asegúrese de que no esté roto. • No toque el enchufe, el disyuntor o el botón de emergencia con las manos mojadas. • No introduzca los dedos ni otros objetos en la entrada o salida de aire de la unidad interior o exterior. • No bloquee la entrada o la salida de aire de la unidad interior o exterior. • Este aparato no está destinado al uso por parte de niños o personas con discapacidad física o mental, o

personas que no tengan experiencia en el uso del aparato salvo que hayan sido formados por una persona responsable de su seguridad y bienestar. Este aparato no está destinado al uso por parte de niños o personas discapacitadas, salvo bajo vigilancia.

• Vigile a los niños para asegurarse de que no juegan con el aparato (incluido el mando a distancia). • Este aparato lo pueden utilizar niños de más de 8 años y personas con capacidad física, sensorial o mental reducida o sin experiencia ni conocimientos, siempre y cuando estén supervisados o reciban instrucciones sobre cómo utilizar el aparato de forma segura y conozcan los peligros que conlleva. No permita que los niños jueguen con el aparato. La limpieza y las tareas de mantenimiento del usuario no deben ser realizadas por niños sin supervisión.

PRECAUCIONES CON APARATOS DE AIRE ACONDICIONADO Siga estrictamente las instrucciones siguientes:

• La exposición directa durante un tiempo prolongado al aire frío puede ser perjudicial para la salud. Ajuste las lamas para evitar estar expuesto directamente al aire frío y desviarlo. • Si el aparato no funciona correctamente, presione el botón encendido/apagado en el mando a distancia y desenchúfelo a continuación. • Primero apague siempre el aparato desde el mando a distancia. No utilice el disyuntor ni desenchufe el aparato para apagarlo.

• No encienda ni apague el aparato con excesiva frecuencia; puede dañarse.

• No coloque ningún objeto sobre la unidad exterior. • Desenchufe el aparato cuando no lo vaya a utilizar durante un periodo de tiempo prolongado o durante una tormenta. • Este producto contiene gases fluorados de efecto invernadero cubiertos por el Protocolo de Kioto; el gas refrigerante está dentro de un sistema herméticamente sellado. Gas refrigerante: R410a posee un índice GWP (Global Warming Potential) de 2087.5.

PROTECCIÓN DEL MEDIO AMBEINTE ELIMINACIÓN DEL APARATO

• Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/CE del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE).

• Esta aparato está fabricado con material reciclable o reutilizable. La eliminación del aparato deberá llevarse a cabo según las normas locales de eliminación de desechos. Antes de eliminarlo, asegúrese de cortar el cable de alimentación para que no se pueda volver a usar.

• Para obtener información más detallada sobre la manipulación y el reciclaje de este producto, póngase en contacto con las autoridades locales responsables de la recogida selectiva de residuos o la tienda en la que lo compró.

• La correcta eliminación de este producto evita consecuencias negativas para el medio ambiente y la salud.

• El símbolo en el aparato o en la documentación que lo acompaña indica que no se puede tratar como desecho doméstico, sino que debe entregarse en un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos.

ELIMINACIÓN DEL EMBALAJE

• El embalaje puede ser reciclado al 100%, tal y como indica el símbolo de reciclado . Las distintas partes del embalaje no deben dispersarse en el medio ambiente; deben eliminarse de acuerdo con la normativa local vigente.

En este apartado se explica el uso correcto del aparato de aire acondicionado móvil.

NOTA: Cuando se pone en marcha el aire acondicionado por primera vez después de enchufarlo, funciona en modo 6º Sentido (6th

Sense). Cuando se pone en marcha en todos los demás casos, funcionará según los ajustes establecidos anteriormente. El modo 6th Sense solo puede seleccionarse con el mando a distancia. Sólo si la unidad se opera en un ambiente MUY HÚMEDO se recogerá agua en el recipiente dentro de la unidad. Si el recipiente de agua está lleno, el aparato de aire acondicionado se detiene. El aparato de aire acondicionado se detiene, si el recipiente de agua está lleno. En la pantalla se muestra “E5” para informar que es necesario vaciar el recipiente interno.

• En la pantalla del aparato se muestra la temperatura ajustada. • Solo en modo de espera muestra la temperatura ambiente. • Si cambia de modo mientras el aire acondicionado está en marcha, el compresor se detiene entre 3 y 5 minutos antes de ponerse en marcha de nuevo. Si se pulsa un botón durante este tiempo, el compresor tarda otros 3-5 minutos en volver a ponerse en marcha. • En modo Cool (Refrigeración) o Dry (Deshumidificación), el ventilador del condensador y el compresor se detiene cuando la temperatura ambiente alcanza la temperatura ajustada. NOTA: Tras un corte del suministro eléctrico, el aparato se pone en marcha con los ajustes establecidos antes de que se produjera el corte energía. 1. Seleccione el modo. Consulte “Modo”. 2. Seleccione la velocidad del ventilador. Consulte “Velocidad del ventilador”. 3. Ajuste la temperatura. Consulte “Ajuste de temperatura”. 4. Presione el botón encendido/apagado para poner en marcha el aire acondicionado.

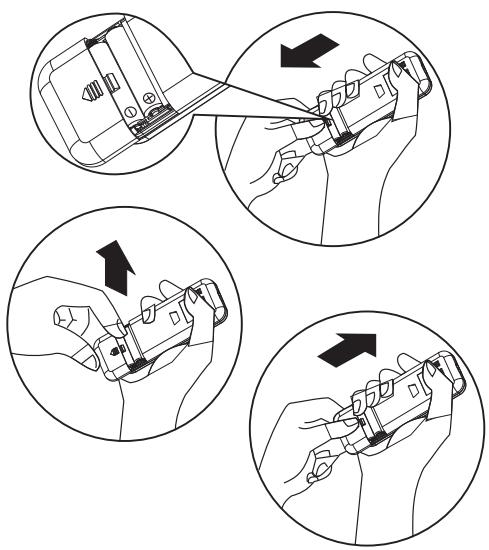

ALMACENAMIENTO Y RECOMENDACIONES SOBRE EL USO DEL MANDO A DISTANCIA Colocación de las pilas

1 Inserte un alfiler, apriete hacia abajo con suavidad en la tapa de las pilas y empuje en la dirección de la flecha para quitarla, tal y como se muestra. 2 Coloque 2 pilas AAA (1.5 V) en el compartimento. Asegúrese de colocar los polos “+” y “-” correctamente. 3 Vuelva a colocar la tapa que cubre las pilas en el mando a distancia. Extracción de las pilas Retire la tapa de las pilas en el sentido de la flecha. Presione ligeramente con los dedos sobre el polo positivo de la pila y, a continuación, extraiga las pilas del compartimento. Esta tarea debe ser realizada por adultos. Los niños no deben extraer las pilas del mando a distancia: podrían tragarlas. Eliminación de las pilas Para proteger los recursos naturales y fomentar la reutilización de los materiales, recicle las pilas como corresponde. Precauciones • Cuando cambie las pilas, no mezcle las nuevas con las agotadas o distintos tipos de pilas, puede que el mando no funcione correctamente. • Si no va a utilizar el mando a distancia durante algún tiempo, quite las pilas para evitar que fugas de ácido de las pilas penetren en el mando a distancia. • Utilice el mando a distancia dentro del alcance. Mantenga el mando a distancia a 1 metro o más de distancia del televisor o equipo de música. • Si el mando a distancia no funciona correctamente, extraiga las pilas y vuelva a introducirlas después de 30 segundos. Si aún no funciona, cambie las pilas. • Para utilizar este aparato con el mando a distancia, apunte el mando a distancia en dirección al receptor de señal de la unidad interior, para asegurarse de que recibe la señal. • Para enviar un mensaje desde el mando a distancia, el símbolo parpadea durante 1 segundo. Cuando la unidad principal recibe el mensaje, emite un sonido. • El mando a distancia puede controlar el aparato desde una distancia de 7 m. • Cada vez que se cambian las pilas en el mando a distancia, el mando se preconfigura en el modo Calefacción.

DESCRIPCIÓN DEL MODO DE FUNCIONAMIENTO Modos de funcionamiento:

1. Presione varias veces MODE hasta que se ilumine el símbolo del ajuste deseado.

• Media: para una velocidad de ventilador normal

• Baja: para una velocidad de ventilador baja

LOW Cambio de Filtro

1. Cuando se enciende el indicador de cambio de filtro, quítelo, límpielo y cámbielo. Consulte “Limpieza del filtro de aire”. 2. Presione y suelte el botón FILTER (filtro) tras cambiar el filtro de aire.

2. Seleccione Cool (Refrigeración), Dry

(Deshumidificación), Fan (Ventilador) o Heat (Calefacción). • Refrigeración: enfría la habitación. Presione FAN (Ventilador) para seleccionar la velocidad alta, media o baja. Presione el botón más o menos (+ o -) para ajustar la temperatura.

NOTA: Tras 360 horas de funcionamiento del ventilador, se encenderá la luz indicadora del filtro.

Permanecerá encendida 180 horas, o hasta que presione el botón del filtro. Tras 180 horas, se apagará de forma automática.

• Deshumidificación: elimina la humedad de la habitación. El aire acondicionado selecciona la temperatura de forma automática. El ventilador sólo funciona a velocidad Baja.

NOTA: El modo de deshumidificación (Dry) no debería usarse para enfriar la habitación.

• Presione el botón de más (+) para aumentar la temperatura. Presione el botón (+) una vez para aumentar la temperatura ajustada 1 ºC

• Sólo Ventilador: sólo funciona el ventilador.

Presione FAN (Ventilador) para seleccionar la velocidad alta, media o baja.

• Presione el botón menos (-) para bajar la temperatura. Presione el botón menos (-) una vez para bajar la temperatura configurada en 1

°C o presiónelo dos veces para bajar la temperatura en 2 ºC.

• Calefacción: calienta la habitación. Presione FAN

(Ventilador) para seleccionar la velocidad alta, media o baja. Presione el botón más o menos (+ o -) para ajustar la temperatura. NOTA: El modo de calefacción NO está disponible en los aparatos de sólo frío.

• En el modo de Refrigeración y Calefacción, la temperatura puede ser ajustada entre 18 ºC y 32 ºC. • En el modo de Sólo ventilador, no se puede ajustar la temperatura. • En modo de Deshumidificación, presione el botón +/- para cambiar la temperatura ajustada en 2 ºC.

Fan Speed (velocidad del ventilador)

1. Presione y suelte el botón FAN (ventilador) para seleccionar la velocidad del ventilador.

2. Elija Alta, Media o Baja.

• Alta: para una velocidad de ventilador alta HIGH

FUNICONES DEL MANDO A DISTANCIA E INDICADORES

BOTÓN de ENCENDIDO/APAGADO Inicia o detiene el electrodoméstico pulsando este botón.

2. BOTÓN MODE (modo) Permite seleccionar el modo de funcionamiento. 3. BOTÓN FAN (ventilador) Permite seleccionar la velocidad del ventilador en la secuencia automática, alta, media o baja. 4-5. BOTÓN TEMPERATURE (temperatura) Permiten seleccionar la temperatura ambiente. Permite ajustar la hora en el modo temporizador y el reloj en tiempo real. 6. BOTÓN 6TH SENSE (6º sentido) Permite seleccionar o cancelar la función 6º Sentido. 7. BOTÓN SWING (oscilación) Detiene o inicia el movimiento de la lama de ajuste horizontal y establece la dirección deseada para el aire hacia arriba o hacia abajo. 8. BOTÓN SLEEP (funcionamiento nocturno) Permite ajustar o cancelar el funcionamiento del modo de funcionamiento nocturno (Sleep). 9. BOTÓN AROUND U Permite accionar o cancelar la función Around U. 10. BOTÓN JET Permite iniciar o detener la refrigeración o el calentamiento rápido. 11. Botón TIMER Se usa para accionar o cancelar el temporizador. Se usa para accionar o cancelar el temporizador.

12. BOTÓN DIM (penumbra)

Se usa para encender o apagar la luz de la pantalla en la unidad interior.

SÍMBOLOS INDICADORES EN LA PANTALLA RC Indicador 6th Sense

Indicador de refrigeración

Indicador de apagado automático

Indicador de deshumidificación

Indicador Around U Indicador de sólo ventilador

Indicador de calefacción

Transmisión de señal

Velocidad automática del ventilador

Visor de temporizador

Velocidad alta del ventilador

Visor de temperatura

Velocidad media del ventilador velocidad baja del ventilador

DESCRIPCIÓN DE LAS FUNCIONES Modo 6th Sense

El aire acondicionado selecciona automáticamente el modo Refrigeración o Deshumidificación, según la temperatura ambiente y configura la temperatura deseada.

Presione el botón de encendido/apagado para encender y apagar la unidad.

• Cambio de modo cuando el aparato está en marcha. En ocasiones la unidad no responde inmediatamente; espere 3 minutos. • Espere 3 minutos antes de volver a poner en marcha el aparato.

El modo de funcionamiento y la temperatura vienen determinados por la temperatura interior.

Modelos con bomba de calor Temperatura Modo de Temperatura interior funcionamiento deseada 21 °C o inferior CALEFACCIÓN 22 °C

21-23 °C SÓLO VENTILADOR Modo de selección

1. Presione varias veces MODE hasta que se ilumine el símbolo del ajuste deseado. Mode

2. Seleccione Cool (Refrigeración), Dry

(Deshumidificación), Fan (Ventilador) o Heat (Calefacción). • Refrigeración: enfría la habitación. Presione Fan para seleccionar la velocidad automática, High (Alta), Mid (Media) o Low (Baja). Presione el botón más (+) o menos (-) para ajustar la temperatura.

Superior a 26 °C Temperatura

DESHUMIDIFI interior disminuye CACIÓN 2 ºC después de 3 minutos de funcionamiento REFRIGERACIÓN

26 °C Modelos de sólo refrigeración

Temperatura Modo de Temperatura interior funcionamiento deseada 21 °C o inferior SÓLO VENTILADOR

• Deshumidificación: elimina la humedad de la habitación. El aire acondicionado selecciona la temperatura de forma automática. El ventilador sólo funciona a poca velocidad.

23-26 °C NOTA: El modo de deshumidificación (Dry) no debería usarse para enfriar la habitación.

En modo de “Deshumidificación”, se puede aumentar o reducir la temperatura de la unidad 2 ºC (3-4 °F) para lograr una temperatura óptima.

Superior a 26 °C Temperatura

DESHUMIDIFI interior disminuye CACIÓN 2 ºC después de 3 minutos de funcionamiento REFRIGERACIÓN

26 °C NOTA: La temperatura, el flujo de aire y la dirección se controlan automáticamente en el modo 6th Sense. Sin embargo, puede ajustarse un descenso o aumento de hasta 2 °C con el mando a distancia para lograr una temperatura óptima.

• Sólo Ventilador: sólo funciona el ventilador.

Presione FAN (Ventilador) para seleccionar la velocidad alta, media o baja.

1. Presione el botón 6th Sense.

NOTA: La velocidad del ventilador automática no puede ser seleccionada en el modo Sólo

• Calefacción: calienta la calefacción. Presione el botón FAN (ventilador) para seleccionar la velocidad del ventilador. Presione el botón de temperatura más (+) o menos (-) para ajustar la temperatura.

2. En el modo Sólo Ventilador, presione el botón del ventilador para seleccionar una velocidad Alta,

• Presione el botón menos (-) para bajar la temperatura. Presione el botón menos (-) una vez para bajar la temperatura 1 °C o presiónelo dos veces para bajar la temperatura 2ºC.

El botón Jet se utiliza para calentar o enfriar con rapidez. NOTA: El botón del modo 6th Sense no funciona cuando se ha seleccionado la función Jet. 1. Presione Jet en el modo en el de refrigeración. El aparato de aire acondicionado establece la velocidad del ventilador y la temperatura a 18 ºC automáticamente. El calentamiento rápido se produce con una velocidad de ventilador automática, cambiando la temperatura configurada a 32 °C.

• En el modo de Refrigeración o Calefacción, la temperatura puede ser ajustada entre 18 y 32 ºC. • En el modo de Sólo ventilador, no se puede ajustar la temperatura. • En modo de Deshumidificación, presione el botón más o menos (+ o -) para cambiar la temperatura ajustada en 2 ºC.

2. Para salir del modo Jet, presione cualquier botón excepto el de Timer.

Botón Around U (circundante) y Swing (oscilación)

Función Around U Fan Speed (velocidad del ventilador)

1. Seleccione la velocidad del ventilador deseada.

Al pulsar este botón, el mando a distancia transmite la temperatura ambiente real que lo rodea a la unidad interior, y el aparato funciona según esta temperatura para su comodidad.

Mantenga el mando a distancia en un sitio donde pueda transmitir la señal a la unidad correctamente. Presiónelo una vez para accionarlo y de nuevo para cancelar.

2. Cada vez que se pulsa el botón “FAN”, la velocidad del ventilador cambia en secuencia:

Auto → Alto → Medio → Bajo ↑ • Auto-controla automáticamente la velocidad del ventilador según la temperatura ambiente y el ajuste del control de la temperatura.

Modo SLEEP (funcionamiento nocturno)

Presione el botón Sleep del mando a distancia y se encenderá el indicador del LCD; el aparato funciona en modo de funcionamiento nocturno y la velocidad del ventilador se configura automáticamente con velocidad baja.

NOTA: En modo Solo ventilador no se puede seleccionar la velocidad automática del ventilador.

• Alta - para enfriamiento máximo

NOTAS: • El aparato dejará de funcionar de forma automática al cabo de 8 horas. • La velocidad del ventilador se configura automáticamente como baja. • En modo de Refrigeración, si la temperatura ambiente es inferior a 26 ºC, la temperatura aumenta automáticamente 1 °C durante la primera hora después de que se haya activado el modo Sleep. Después se mantiene la temperatura. • En modo de Calefacción, la temperatura ajustada disminuye 3 ºC como máximo durante 3 horas y después se mantiene.

• Media - para enfriamiento normal

• Baja - para enfriamiento mínimo

• Presione el botón más (+) para subir la temperatura. Presione el botón más (+) una vez para aumentar la temperatura 1 °C o presiónelo dos veces para aumentar la temperatura 2 ºC.

1. Presione el botón MODE para seleccionar

Refrigeración, Deshumidificación o Calefacción. NOTA: El modo de funcionamiento nocturno no se puede seleccionar en el modo Sólo Ventilador.

• Se enciende el indicador del temporizador en el panel de control.

• “h” deja de parpadear. 4. Para cancelar el temporizador: presione el botón TIMER de nuevo y oirá una señal sonora de nuevo.

2. Presione el botón o para ajustar la temperatura.

3. Presione el botón SLEEP. Tras 10 segundos, las luces del panel de control se atenúan.

• Se puede establecer un intervalo entre 1 y 10 horas. • Si se activa el temporizador cuando el aparato está apagado, en el panel de control se enciende la luz del temporizador. • Si se apaga el temporizador cuando el aparato está en marcha, en el panel de control se apaga la luz del temporizador.

NOTA: En el modo de funcionamiento nocturno

(SLEEP) se puede ajustar la temperatura y la dirección del flujo de aire. La velocidad del ventilador se configura automáticamente como baja. Tras 10 segundos, las luces del panel de control se atenúan. 4. Para desactivar el modo de funcionamiento nocturno, presione SLEEP, MODE, FAN, el botón de encendido/apagado o espere 8 horas a que se apague automáticamente el modo de funcionamiento nocturno.

Cambio de la Dirección del Aire

Presione SWING una vez para cambiar la dirección del flujo de aire vertical. Presiónelo de nuevo para detener el listón del flujo de aire en la dirección deseada.

Función DIM Presione el botón DIM para apagar la luz y la pantalla de la unidad.

NOTAS: Si la luz está apagada y la unidad recibe una señal, la luz se vuelve a encender.

Cuando el aparato de aire acondicionado funciona con normalidad, pueden escucharse distintos sonidos: • Movimiento de aire en el ventilador. • Clics en el ciclo del termostato. • Vibraciones o ruidos generados por la escasa calidad de construcción de la pared o la ventana. • Zumbidos o vibraciones generados por el compresor de alta eficiencia que se activa y desactiva.

Función TIMER (Temporizador)

Es conveniente activar el temporizador (TIMER) para tener una temperatura ambiente agradable cuando llegue a casa. Presione el botón TIMER para activar la función cuando el aparato está apagado. Presione el botón TIMER para desactivar la función cuando está en marcha.

Como configurar el temporizador (TIMER)

1. Primero ajuste el modo de funcionamiento deseado, la temperatura y la velocidad del ventilador y, a continuación, presione el botón TIMER. En la pantalla parpadeará “01h”. 2. Primero ajuste el modo de funcionamiento deseado, la temperatura y la velocidad del ventilador y, a continuación, presione el botón TIMER. En la pantalla parpadeará “01h”. 3. Apunte el mando a distancia en dirección al receptor de señal de la unidad y presione el botón + o – cuando parpadee ”01h”. Elija el valor que dese para el temporizador y presione el botón TIMER. • Oirá una señal sonora.

MANTENIMIENTO Vaciado del agua del aparato de aire acondicionado

(según la indicación de Agua llena, en el apartado “Puesta en marcha del aire acondicionado”).

1. Presione el botón de encendido/apagado para apagar el aire acondicionado.

2. Desenchufe el aparato y desconéctelo. 3. Mueva el aparato con suavidad al exterior o a una ubicación para vaciar el agua. No mueva la unidad antes de vaciar el agua completamente. 4. Quite el tapón de vaciado secundario y vacíe el agua completamente. 5. Suelte la manguera de desagüe principal de la abrazadera. Quite el tapón del extremo de la manguera de desagüe principal y vacíe el agua. NOTA: Si va a guardar el aparato después de usarlo, consulte el apartado “Almacenamiento después de usarlo”. 6. Vuelva a colocar el tapón en la manguera de desagüe y el tapón de vaciado secundario. 7. Vuelva a colocar la manguera de desagüe principal en la abrazadera. 8. Vuelva a colocar el aparato de aire acondicionado. 9. Enchufe el aparato y conecte la alimentación. 10. Presione el botón de encendido/apagado para poner en marcha el aire acondicionado.

B A. Tapón de vaciado secundario

B. Tapón de la manguera de desagüe

Limpieza del filtro de aire

1. Presione el botón de encendido/apagado para apagar el aire acondicionado. 2. Abra la tapa del panel del filtro en la parte posterior del aparato y quítelo. 3. Quite el filtro del aire de la tapa del panel del filtro. 4. Limpie el filtro con una aspiradora. Si el filtro está muy sucio, límpielo con agua tibia y un detergente suave. NOTA: No limpie el filtro en el lavavajillas ni utilice limpiadores químicos. 5. Seque el filtro al aire antes de volver a colocarlo para garantizar su máxima eficiencia. 6. Vuelva a colocar el filtro del aire en la tapa del panel del filtro. 7. Vuelva a colocar la tapa del panel del filtro. 8. Presione el botón de encendido/apagado para poner en marcha el aire acondicionado.

A. Tapa del panel del filtro

B. Filtro de aire de aire acondicionado”). 2. Deje el aparato de aire acondicionado en marcha en el modo Solo ventilador durante unas 12 horas para secar el aparato. 3. Desenchufe el aparato de aire acondicionado 4. Quite el tubo de descarga flexible y guárdelo junto con el aparato de aire acondicionado en un lugar limpio y seco. Consulte “Instrucciones de instalación”. 5. Quite el kit de ventana y guárdelo junto con el aparato de aire acondicionado en un lugar limpio y seco. Consulte “Instrucciones de instalación”. 6. Quite el filtro y límpielo. Consulte “Limpieza del filtro de aire”. 7. Limpie el exterior del aparato. Consulte “Limpieza exterior”. 8. Vuelva a instalar el filtro. 9. Quite las pilas al mando a distancia y guárdelo junto con el aparato de aire acondicionado en un lugar limpio y seco.

1. Desenchufe el aparato y desconéctelo. 2. Quite el filtro del aire y límpielo aparte. Consulte “Limpieza del filtro de aire”. 3. Limpie el exterior del aparato de aire acondicionado con un paño suave húmedo. 4. Enchufe el aparato y conecte la alimentación. 5. Presione el botón de encendido/apagado para poner en marcha el aire acondicionado. Almacenamiento después de usarlo 1. Vacíe el agua (consulte “Vaciado del agua del aparato

SOLUCIÓN DE PROBLEMAS Antes de llamar al servicio técnico, consulte las siguientes sugerencias para ver si puede resolver el problema sin ayuda externa.

El aparato no funciona.

• Si el cable de alimentación está desenchufado. Enchufe el aparato en una toma de corriente con conexión de tierra. Consulte “Requisitos eléctricos”. • Se ha quemado un fusible o se ha desconectado el disyuntor. Cambia el fusible o encienda de nuevo el disyuntor. Consulte “Requisitos eléctricos”. • No se ha presionado el botón de encendido/apagado. Presione el botón de encendido/apagado. • Ha habido un corte de suministro eléctrico. Espere a que se restablezca el suministro. • Se utiliza un fusible de acción retardada o disyuntor inadecuado. Cambie el fusible temporizado o disyuntor por uno adecuado. Consulte “Requisitos eléctricos”.

• Se están utilizando demasiados aparatos al mismo tiempo en el mismo circuito. Desenchufe o cambie

El aparato de aire los aparatos a otro circuito. acondicionado intentando poner en marcha el aparato demasiado rápido después de haberlo apagado. Espere 3 quema los fusibles o • Está minutos después de haberlo apagado, antes de ponerlo en marcha otra vez. desconecta el • Ha cambiado el modo. Espere 3 minutos después de haberlo apagado, antes de ponerlo en marcha disyuntor otra vez.

Parece que el aparato está en marcha demasiado tiempo

• ¿Está la puerta o la ventana abierta? Cierre las puertas y las ventanas.

• En modo de refrigeración: el aparato está situado en un ambiente con muchas personas o se están utilizando aparatos que generan calor. Utilice el extractor cuando cocine o se bañe e intente no utilizar aparatos que producen calor en las horas más calurosas del día. Los aparatos de aire acondicionado móviles están diseñados para refrigerar zonas localizadas de la habitación. Dependiendo del tamaño de la habitación que se desea enfriar, puede que sea necesario instalar un aparato de aire acondicionado de más capacidad. • En modo de calefacción: el aparato está en una habitación muy fría. Los aparatos de aire acondicionado móviles están diseñados para calentar zonas localizadas de la habitación. Dependiendo del tamaño de la habitación que se desea calentar, puede que sea necesario instalar un aparato de aire acondicionado de más capacidad.

El aparato funciona • La temperatura fijada es casi igual a la temperatura ambiente. Fije una solo durante un temperatura superior o inferior. Consulte “Descripción del modo de tiempo breve, pero funcionamiento”. la habitación no está lo suficientemente caliente o fría

• Si la unidad muestra el código de error E5, el aparato está lleno de agua y es necesario vaciar el agua; consulte el apartado “Vaciado del agua del aparato de aire acondicionado”. Una vez vaciado el agua, puede utilizar el aparato.

• Si la unidad muestra los códigos de error E1/E2/E3/E6/E7/EA, póngase en contacto con el servicio de asistencia técnica.

El aparato está en marcha, pero no calienta ni enfría

• El filtro está sucio u obstruido por la suciedad. Limpie el filtro.

• La salida del aire está bloqueada. Despeje la salida de aire. • La temperatura ajustada no es correcta. En modo de refrigeración: la temperatura ajustada es demasiado alta. Baje la temperatura ajustada. En modo de calefacción: la temperatura ajustada es demasiado baja. Suba la temperatura ajustada.

• El tamaño del acondicionador de aire no es el adecuado para el tamaño de la habitación. Compruebe la capacidad de refrigeración/calentamiento de su aparato de aire acondicionado móvil. Los aparatos de aire acondicionado móviles están diseñados para refrigerar/calentar zonas localizadas de la habitación.

• El filtro está sucio u obstruido por la suciedad. Limpie el filtro. Los ciclos se activan • En el modo de refrigeración hay humedad o calor excesivo (un recipiente abierto cocinándose, y desactivan con duchas, etc.) en la habitación. Utilice un extractor para eliminar el calor o la humedad de la habitación. demasiada No utilice aparatos que producen calor en las horas de más calor del día. En modo de calefacción la frecuencia temperatura ambiente es demasiado alta. No utilice el aire acondicionado cuando la temperatura ambiente es demasiado alta. • Las lamas están bloqueadas. Instale el aparato en un ubicación donde cortinas, persianas o muebles no impidan el movimiento de las lamas. • La temperatura exterior es inferior a 18 ºC. No utilice el aparato en modo de refrigeración cuando la temperatura exterior es inferior a 18 °C.

REQUISITOS DE INSTALACIÓN Piezas y herramientas

Reúna las herramientas y piezas antes de instalar el aparato. Lea y siga las instrucciones suministradas. 1. Herramientas necesarias • Destornillador Phillips • Sierra • Taladro inalámbrico y una broca de 1/8 pulg. • Tijeras • Lápiz 2. Piezas suministradas El fabricante solo proporciona un plano para la instalación del acondicionador de aire. Consulte “Instalación del aire acondicionado móvil”.

A. Tubo de descarga flexible

B. Adaptador de escape para ventana C. Sección deslizadora exterior D. Cubierta para la lluvia E. Sección deslizadora interior

Requisitos de ubicación

NOTAS: • El tubo de descarga flexible permite situarlo a una distancia de entre 60 y 170 cm de una puerta o ventana. • Los aparatos de aire acondicionado móviles están diseñados para refrigerar zonas localizadas de la habitación. • Para garantizar una ventilación adecuada, la distancia entre la salida de aire de retorno y la pared o cualquier otro obstáculo debe ser de 60 cm (23¹/2”) como mínimo. • No obstruya la salida del aire. • Asegúrese de que tenga acceso fácil a una toma de corriente con conexión a tierra.

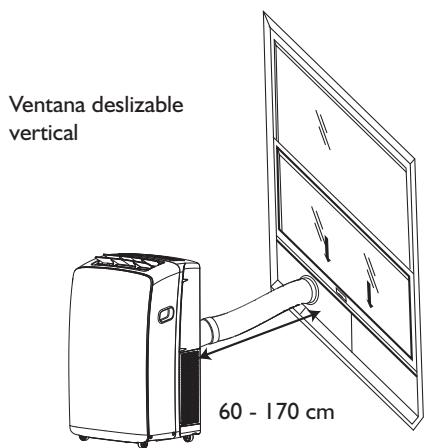

Ventana deslizable vertical

Requisitos eléctricos • El aparato de aire acondicionado móvil debe estar conectado a una toma de corriente de 220-240 V/50 Hz con conexión a tierra y fusible de 20 amperios. • Se recomienda el uso de un disyuntor o fusible de acción retardada. • Todo el cableado debe cumplir con la normativa eléctrica local y nacional y debe llevarlo a cabo un electricista cualificado. Si desea realizar alguna consulta, póngase en contacto con un electricista cualificado.

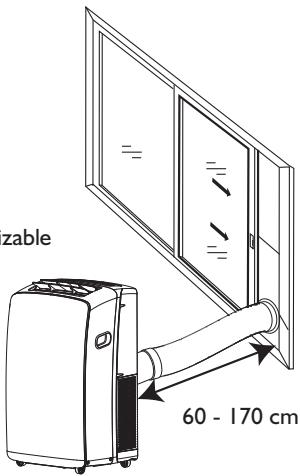

Ventana deslizable horizontal

Utilice su cabe de alimentación:

Enchufe el cable en una toma de corriente con conexión a tierra. NOTAS: • Si está dañado el cable de alimentación eléctrica, no lo repare y sustitúyalo por uno nuevo obtenido a través del fabricante del aparato.

INSTRUCCIONES DE INSTALACIÓN Desembalaje del aparato de aire acondicionado

Eliminación del material del embalaje • Quite y tire/recicle los materiales de embalaje. Quite la cinta y los restos de pegamento de las superficies del aparato antes de ponerlo en marcha. Aplique un poco de detergente líquido para vajilla en el adhesivo con los dedos Y después frote la zona con agua caliente y deje secar. • No utilice objetos afilados, alcohol, líquidos inflamables o limpiadores abrasivos para quitar la cinta adhesiva o el pegamento. Pueden dañar la superficie exterior del aparato. Instalación del aire acondicionado móvil Instalación del tubo de descarga flexible y el adaptador 1. Abra la ventana. 2. Mida la apertura de la ventana. • Si la apertura de la ventana es demasiado estrecha para el kit deslizador, quite la sección deslizadora interior del kit. 4. Utilice una herramienta de plástico especial con resorte para fijar los soportes de ventana. Coloque el dispositivo en la posición A, es posible que sobresalga el pasador, y a continuación, cierre los soportes de ventana. Cuando coloque el dispositivo en la posición B, el pasador se retrae y los soportes se sueltan.

A.Sección deslizadora interior

B.Sección deslizadora exterior posición B

• Con una sierra, corte la sección deslizadora interior para que encaje en la apertura de la ventana.

• Deslice la sección deslizadora interior en la sección deslizadora exterior del kit. 3. Coloque el kit deslizador en la ventana y extiéndalo para adaptarlo al ancho de la ventana. Cerciórese de que la cubierta para la lluvia quede en la parte exterior de la ventana.

5. Cierre la ventana sobre el kit deslizador de ventana para fijar éste en posición.

A Al aire acondicionado móvil

B Exterior C Cubierta para la lluvia D Kit deslizador de ventana E Adaptador de escape para ventana F Tubo de descarga flexible

NOTA: Para la instalación en ventanas con marco, el kit deslizador deberá instalarse verticalmente con su apertura hacia abajo.

Instalación de la cubierta para lluvia

Coloque la cubierta para lluvia en los orificios de la sección deslizadora exterior. A continuación, deslice la cubierta para lluvia hasta que quede encajado en su sitio. Instalación vertical Instalación horizontal

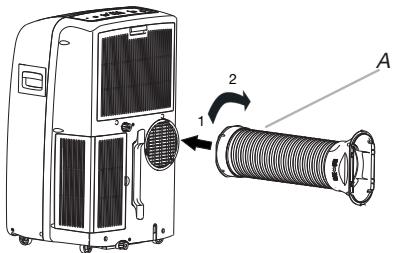

Instalación del tubo de descarga flexible y el adaptador

1. Mueva el aire acondicionado a la ubicación seleccionada. Consulte “Requisitos de ubicación”. 2. Coloque el adaptador del tubo de descarga flexible en el tubo de descarga flexible. Gire a la izquierda hasta que quede encajado en su sitio.

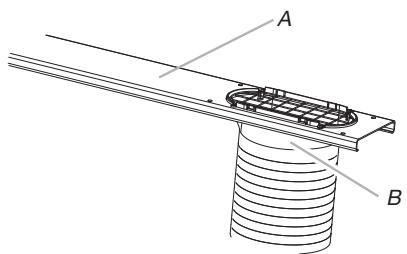

B B B A. Sección deslizadora exterior

B. Cubierta para la lluvia

A Tubo de descarga flexible

B Adaptador de escape para ventana

Finalización de la instalación

1. Coloque el soporte para el pestillo de la ventana en la parte superior de la ventana inferior y contra el marco de la ventana superior. 2. Use una broca de 1/8 pulgadas para taladrar un orificio a través del agujero del soporte. 3. Coloque el soporte para el pestillo de la ventana en el marco de la ventana con un tornillo para madera (se incluyen 4) para asegurar la ventana en su sitio.

3. Inserte el acoplamiento falso en la ranura de la parte posterior del aparato de aire acondicionado.

4. Colóquelo y gírelo para sujetar el tubo flexible en su sitio. A

A B A. Tubo de descarga flexible

Instalación en ventana 1. El kit deslizador de ventana está diseñado para acoplarse a la mayoría de las aplicaciones de ventana horizontal y vertical. Mueva el aire acondicionado a la ubicación seleccionada. Consulte “Requisitos de ubicación”. 2. Inserte el adaptador de escape para ventana en la ranura del kit deslizador de ventana.

A. Marco de la ventana superior

B. Soporte para el pestillo de la ventana 4. Coloque la justa de espuma detrás de la parte superior del marco de la ventana inferior y contra el cristal de la ventana superior.

A A B B A.Kit deslizador de ventana

B Adaptador de escape para ventana

A. Parte superior del marco de la ventana inferior

SERVICIO DE ATENCIÓN AL CLIENTE servicio en el folleto de la garantía.

• Su dirección completa; • Su número de teléfono.

Antes de contactar con el Servicio de

Atención al Cliente:

Si fuera necesario realizar alguna reparación, póngase en contacto con el Servicio de Atención al Cliente (de este modo se garantiza el uso de piezas originales y una reparación adecuada).

Tendrá que presentar la factura original. Si no cumple estas instrucciones, podría poner en peligro la seguridad del producto.

1. Intente resolver el problema usted mismo siguiendo las descripciones del apartado “Solución de Problemas”.

2. Apague el aparato y vuelva a ponerlo en marcha para ver si persiste el fallo. Si, tras realizar estas comprobaciones, persiste el problema, póngase en contacto con el Servicio de Atención al Cliente. Deberá dar: • Una breve descripción del problema; • El modelo exacto del aparato de aire acondicionado; • El número de servicio (el número que figura detrás de la palabra Service en la placa de características), situado en la parte posterior del aparato. También podrá encontrar el número de

FUNÇÕES E INDICADORES DO CONTROLO REMOTO

Indicador do modo Sleep

O ar condicionado desliga-se e liga-se demasiadas vezes

A.Kit de deslizamento para janelas

B.Adaptador de descarga para janelas
