NÁVOD K OBSLUZE PACW212HP WHIRLPOOL

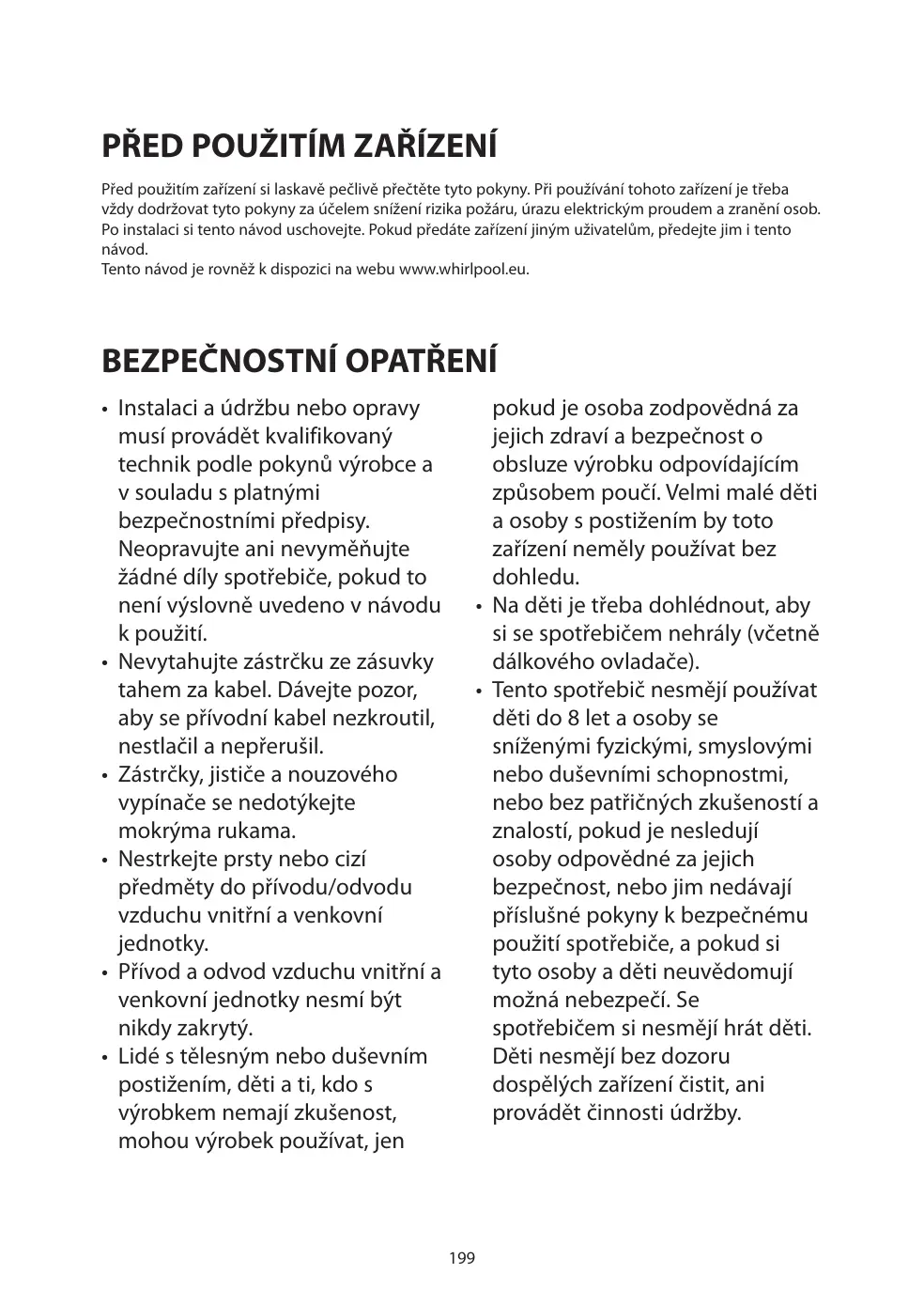

Před použitím zařízení si laskavě pečlivě přečtěte tyto pokyny. Při používání tohoto zařízení je třeba vždy dodržovat tyto pokyny za účelem snížení rizika požáru, úrazu elektrickým proudem a zranění osob.

Po instalaci si tento návod uschovejte. Pokud předáte zařízení jiným uživatelům, předejte jim i tento návod.

Tento návod je rovněž k dispozici na webu www.whirlpool.eu.

BEZPEČNOSTNÍ OPATŘENÍ

- Instalaci a údržbu nebo opravy musí provádět kvalifikovaný technik podle pokynů výrobce a v souladu s platnými bezpečnostními předpisy. Neopravujte ani nevyměňujte žádné díly spotřebiče, pokud to není výslovně uvedeno v návodu k použití.

- Nevytahujte zástrčku ze zásuvky tahem za kabel. Dávejte pozor, aby se přívodní kabel nezkroutil, nestlačil a nepřerušil.

- Zástrčky, jističe a nouzového vypínače se nedotýkejte mokrýma rukama.

- Nestrkejte prsty nebo cizí předměty do přívodu/odvodu vzduchu vnitřní a venkovní jednotky.

- Přívod a odvod vzduchu vnitřní a venkovní jednotky nesmí být nikdy zakrytý.

- Lidé s tělesným nebo duševním postižením, děti a ti, kdo s výrobkem nemají zkušenost, mohou výrobek používat, jen

pokud je osoba zodpovědná za jejich zdraví a bezpečnost o obsluze výrobku odpovídajícím způsobem poučí. Velmi malé děti a osoby s postižením by toto zařízení neměly používat bez dohledu.

- Na děti je třeba dohlédnout, aby si se spotřebičem nehrály (včetně dálkového ovladače).

- Tento spotřebič nesmějí používat děti do 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k bezpečnému použití spotřebiče, a pokud si tyto osoby a děti neuvědomují možná nebezpečí. Se spotřebičem si nesmějí hrát děti. Děti nesmějí bez dozoru dospělých zařízení čistit, ani provádět činnosti údržby.

DŮLEŽITÉ POKYNY PRO KLIMATIZACI

Důsledně dodržujte následující pokyny:

• Delší pobyt přímo v chladném vzduchu může škodit zdraví.
  Doporučujeme nastavit mřížky tak, aby proud studeného vzduchu v místnosti směřoval mimo vás.
• Při poruše nejprve zařízení vypněte stisknutím tlačítka ON/OFF na dálkovém ovladači, a pak ho teprve odpojte od zdroje napájení.

• Klimatizační jednotku vždy nejdříve vypněte dálkovým ovladačem. Jednotku nevypínejte jističem ani odpojením zástrčky napájecího kabelu.

• Zařízení nezapínejte a nevypínejte příliš často, mohli byste je poškodit.

• Na venkovní jednotku nic nepokládejte.
• Pokud se klimatizační jednotka dlouhodobě nepoužívá nebo během bouřky, odpojte ji od sítě.
• Tento spotřebič obsahuje fluorované skleníkové plyny, na které se vztahuje Kjótský protokol. Chladicí plyn je v hermeticky uzavřeném systému. Chladicí plyn: R410a má potenciál globálního oteplování (GWP) 2087,5.

POKYNY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

• Tento spotřebič je vyroben z recyklovatelného nebo opakovaně použitelného materiálu. Likvidace musí proběhnout v souladu s platnými předpisy o odpadech. Před likvidací odřízněte napájecí kabel, aby spotřebič nemohl být znovu použit.
• Podrobnější informace o zpracování a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, který se zabývá separovaným sběrem odpadu, nebo v obchodě, kde jste výrobek zakoupili.

LIKVIDACE OBALU

- Jak dokládá recyklační symbol ⚙, obal lze beze zbytku 100% recyklovat. Žádné části obalu proto nevyhazujte do svého okolí, ale zlikvidujte je podle platných místních předpisů.

LIKVIDACE ZAŘÍZENÍ

• Tento spotřebič je označen v souladu s evropskou směrnicí 2002/96/ES o odpadních elektrických a elektronických zařízeních (OEEZ).
• Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví.
• Symbol 📋 na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu, ale musí se odevzdat na určeném sběrném místě, kde se elektrická a elektronická zařízení ukládají a recyklují.

SPUŠTĚNÍ VOLNĚ STOJÍCÍ KLIMATIZACE

POWER MODE COOL DRY FAN HEAT 6 - + - °C FAN HIGH MID LOW FILTER Whirlpool

V tomto oddílu je vysvětlena správná obsluha volně stojící klimatizace.

DŮLEŽITÉ UPOZORNĚNÍ:

• Displej klimatizace zobrazuje nastavenou teplotu.
• Pouze v pohotovostním režimu se na displeji zobrazuje teplota okolí.
• Při změně režimu za provozu klimatizace se kompresor zastaví na 3 až 5 minut a potom se znovu uvede do chodu.
  Jestliže v této době stisknete tlačítko, kompresor se zastaví na další 3 až 5 minut.
• V režimu chlazení nebo odvlhčování se po dosažení nastavené teploty v místnosti kompresor i ventilátor zastaví.

POZNÁMKA: V případě výpadku proudu začne klimatizace po obnovení dodávky proudu fungovat s předchozím nastavením.

1. Vyberte režim. Viz Režim (Mode).
2. Zvolte rychlost ventilátoru. Viz Rychlost ventilátoru (Fan speed).
3. Nastavení teploty Viz Teplota (Temperature).
4. Stiskněte tlačítko Zap/Vyp. ke spuštění klimatizace.

POWER

POZNÁMKA: Když klimatizační jednotku připojíte k elektrické síti a budete ji používat poprvé, bude fungovat v režimu 6. smysl (6th Sense Mode).

Pokaždé, když ji potom zapnete, bude fungovat podle předešlého nastavení. Režim 6. smysl můžete nastavit pouze pomocí dálkového ovladače.

Pouze v případě, kdy je jednotka provozována v NEOBVYKLE VELMI VLHKÉM vzduchu, bude se voda sbírat do nádržky uvnitř jednotky. Pokud je vodní nádržka plná, klimatizace se zastaví. Pokud je vodní nádržka plná, klimatizace se zastaví. Na obrazovce se zobrazí "E5", aby vás informovalo o nutnosti vylít vnitřní nádržku.

ULOŽENÍ A DÁLKOVÉHO OVLADAČE A JEHO POUŽÍVÁNÍ

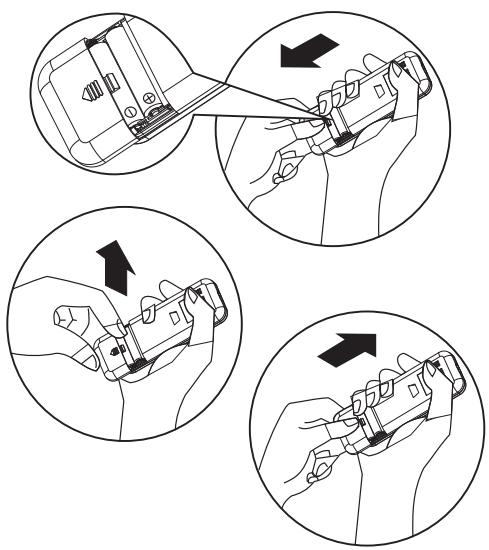

Jak vkládat baterie

1 Zasuňte čep, lehce stiskněte kryt baterií a tlakem ve směru šipky ho podle obrázku vysuňte.
2 Do přihrádky vložte 2 baterie AAA (1,5 V). Dbejte na zachování správné polarity (+„“ a „-“).
3 Nasad'te kryt na dálkovém ovladači.

Postup při vyjmutí baterií

Sejměte kryt baterií ve směru šipky.

Lehce zatlačte prsty na kladný pól baterií a vytáhněte je z přihrádky. Tento postup smí provádět pouze dospělí.

Dětem není dovoleno vyjímat baterie z dálkového ovladače, aby se předešlo nebezpečí polknutí baterií.

Likvidace baterií

K ochraně přírodních zdrojů a podpoře opětovného využití surovin je nutné baterie oddělit od ostatních typů odpadu a zajistit jejich recyklaci prostřednictvím místního systému bezplatného zpětného odběru baterií.

Bezpečnostní opatření

• Při výměně baterií nepoužívejte současně staré a nové baterie ani různé typy baterií, ovladač by nemusel správně fungovat.
• Nebudete-li dálkový ovladač používat po delší dobu, baterie z něj vyjměte, aby nevytekl elektrolyt do dálkového ovladače.
• S ovladačem pracujte ve vhodné vzdálenosti. Dálkové ovládání mějte aspoň 1 m od televizoru nebo hi-fi zařízení.
• Jestliže dálkový ovladač nefunguje, jak má, vyjměte baterie a po 30 vteřinách je opět vložte. Pokud stále nefunguje správně, zkuste nové baterie.
• Při ovládání spotřebiče dálkový ovladačem jej nasměrujte na přijímač signálu na vnitřní jednotce, aby byl zajištěn dostatečný příjem signálu.
• Při odesílání signálu z dálkového ovladače se symbol ~ na 1 vteřinu rozsvítí. Po přijetí signálu zařízení pípne.
• Dálkový ovladač je možné používat k ovládání klimatizační jednotky ze vzdálenosti až 7 metrů.
• Při každé výměně baterií v dálkovém ovladači se dálkový ovladač prednastaví na režim Vytápění.

1. Stiskněte a uvolněte tlačítko MODE, dokud se nezobrazí symbol požadovaného nastavení.

MODE

1. Zvolte Chlazení, Odvlhčení, Pouze větrání nebo Vytápění.

- Chlazení - Ochlazuje místnost. Stiskem FAN Ize vybrat rychlosti Vysoká, Střední, Nízká. Stiskněte tlačítko Plus nebo Minus a nastavte teplotu.

COOL

- Odvlhčení - Odvlhčuje místnost. Klimatizační zařízení automaticky zvolí teplotu. Ventilátor běží pouze na nízké otáčky.

POZNÁMKA: Režim odvlhčení nelze použít k chlazení místnosti.

DRY

- Pouze větrání - Běží jen ventilátor. Stiskem FAN lze vybrat rychlosti Vysoká, Střední, Nízká.

FAN

- Vytápění - Vytápí místnost. Stiskem FAN lze vybrat rychlosti Vysoká, Střední, Nízká. Stiskněte tlačítko Plus nebo Minus a nastavte teplotu.

POZNÁMKA: U modelů jen s chlazením NENÍ vytápění k dispozici.

HEAT

Rychlost ventilátoru

1. Stiskněte tlačítko FAN a zvolte požadovanou rychlost ventilátoru.

FAN

1. Můžete zvolit vysokou, střední a nízkou rychlost.

• High-pro maximální rychlost ventilátoru

HIGH

- Střední-pro normální rychlost ventilátoru

MID

- Nízká-pro minimální rychlost ventilátoru

LOW

Vyčištění filtru

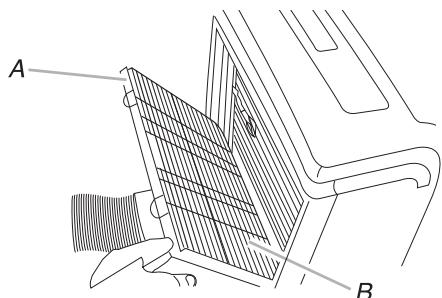

1. Když se rozsvítí kontrolka Filter Reset (Vyčištění filtru), vyjměte, vyčistěte a znovu nainstalujte vzduchový filtr. Viz "Čištění vzduchového filtru".
2. Po výměně vzduchového filtru stiskněte a uvolněte tlačítko FILTER.

POZNÁMKA: Po 360 hodinách provozu ventilátoru se rozsvítí kontrolka filtru. Zůstane svítit 180 hodin, nebo až do stisknutí tlačítka FILTER. Po 180 hodinách automaticky zhasne.

Teplota

- Stiskněte tlačítko Nahoru ke zvýšení teploty. Jedním stiskem tlačítka Nahoru se nastavená teplota sníží o 1 °C.

- Stiskněte tlačítko Dolů ke snížení teploty. Jedním stisknutím tlačítka seřízení snížíte nastavenou teplotu o 1 °C; dvojím stisknutím ji snížíte o 2 °C.

POZNÁMKY:

• V režimu Chlazení a Vytápění lze nastavit teplotu v rozmezí od 18 °C do 32 °C.
  • V režimu Pouze větrání teplotu nelze nastavit.
• V režimu Odvlhčování stiskněte tlačítko Nahoru/Dolů ke změně teploty o 2 °C.

FUNKCE DÁLKOVÉHO OVLADAČE A UKAZATELE

1. TLAČÍTKO ON/OFF

Stiskem tohoto tlačítka se zařízení zapíná a vypíná.

2. TLAČÍTKO MODE (REŽIM)

Použijte k volbě provozního režimu.

3. TLAČÍTKO FAN (VĚTRÁNÍ)

Toto tlačítko slouží k nastavení otáček ventilátoru v následujícím pořadí: automaticky, vysoké, střední a nízké.

4-5. TLAČÍTKO TEPLOTA

Toto tlačítko slouží k nastavení teploty v místnosti. Rovněž se používá k nastavení času v režimu časovače a hodin se skutečným časem.

6. TLAČÍTKO 6TH SENSE

K zapnutí nebo vypnutí funkce 6. smysl.

7. TLAČÍTKO SWING (NAKLÁPĚNÍ)

Spouští nebo zastavuje pohyb vodorovných lamel a k nastavení směru proudění vzduchu nahoru/dolů.

8. TLAČÍTKO SLEEP (SPÁNEK)

K zapnutí nebo vypnutí spánkového režimu.

9. TLAČÍTKO AROUND U (OKOLNÍ TEPLOTA)

Slouží k zapnutí nebo vypnutí funkce okolní teploty.

10. TLAČÍTKO JET (RYCHLE)

Tímto tlačítkem se zapíná nebo vypíná rychlé chlazení nebo topení.

11. TLAČÍTKO TIMER

Použijte k nastavení nebo zrušení režimu zapnutí časovače.

Použijte k nastavení nebo zrušení režimu vypnutí časovače.

88 t 88 h Jet ° Jet Mode 6thSense Around U Sleep Whirlpool

12. TLAČÍTKO DIM (PODSVÍCENÍ)

K zapnutí nebo vypnutí podsvícení displeje na vnitřní jednotce.

SYMBOLY NA DISPLEJI DÁLKOVÉHO OVLADAČE

Symbol chlazení

Ukazatel odvlhčování

Ukazatel pouze větrání

Ukazatel vytápění

Automatické otáčky ventilátoru

Vysoká rychlost ventilátoru

Střední rychlost ventilátoru

Nízká rychlost ventilátoru

6 ^th Symbol 6. smysl

Ukazatel spánkového režimu

Ukazatel režimu okolní teploty

Ukazatel režimu Rychle

Přenos signálu

88h Nastavení časovače na displeji

88 ^r Nastavená teplota na displeji

POPISY FUNKCÍ

Zapnutí/Vypnutí

Stiskněte tlačítko ZAP/VYP k zapnutí nebo vypnutí jednotky.

POZNÁMKA:

• Při změně režimu za provozu někdy jednotka nereaguje okamžitě, je nutné počkat 3 minuty.
• Před opětovným zapnutím počkejte 3 minuty.

Volba režimu

1. Opakovaně stiskněte a uvolněte tlačítko MODE (Režim), dokud se nerozsvítí symbol požadovaného nastavení.

1. Zvolte Chlazení, Odvlhčení, Pouze větrání nebo Vytápění.

- Chlazení - Ochlazuje místnost. Stiskem Fan lze vybrat rychlosti Auto, Vysoká, Střední, Nízká. Stiskněte tlačítko Adjust a nastavte teplotu nahoru nebo dolů.

- Odvlhčení - Odvlhčuje místnost. Klimatizační zařízení automaticky zvolí teplotu. Ventilátor pouze na nízkou rychlost.

POZNÁMKA: Režim odvlhčení nelze použít k chlazení místnosti.

V režimu odvlhčování lze snížit nebo zvýšit teplotu o 2 °C, pokud se stále necítíte příjemně.

- Pouze větrání - Běží jen ventilátor. Stiskem FAN lze vybrat rychlosti Vysoká, Střední, Nízká.

POZNÁMKA: V režimu Pouze větrání nelze zvolit automatickou rychlost ventilátoru.

- Vytápění - Vytápí místnost. Stiskněte tlačítko FAN a vyberte rychlost ventilátoru. Stiskněte tlačítko Nahoru nebo Dolů a nastavte teplotu.

Režim 6. smysl

Klimatizační zařízení automaticky zvolí režim chlazení nebo odvlhčování podle teploty v místnosti a nastaví cílovou teplotu.

Provozní režim i teplota se řídí teplotou v místnosti.

Teplota v místnosti	Provozní režim	Cílová teplota
21 °C nebo nižší	VYTÁPĚNÍ	22 °C
21 °C - 23 °C	POUZE VĚTRÁNÍ
23 °C - 26 °C	ODVLHČOVÁNÍ	Teplota místnosti klesne o 2 °C po provozu na 3 minuty
Vyšší než 26 °C	CHLAZENÍ	26 °C

Modely elektrického vytápění

Teplota v místnosti	Provozní režim	Cílová teplota
21 °C nebo nižší	POUZE VĚTRÁNÍ
23 °C - 26 °C	ODVLHČOVÁNÍ	Místnost Teplota klesne o 2 °C po provozu na 3 minuty
Vyšší než 26 °C	CHLAZENÍ	26 °C

Modely jen s chlazením

POZNÁMKA: Teplota, průtok vzduchu a směr jsou v režimu 6. smysl řízeny automaticky. Pokud vám ale připadá, že teplota stále není optimální, je možné ji dálkovým ovládáním snížit nebo zvýšit o až o 2 °C.

1. Stiskněte tlačítko 6th Sense (6. smysl).

6^th Sense

1. V režimu Pouze větrání stiskněte tlačítko Fan pro volbu vysoké, střední nebo nízké rychlosti.

Režim Rychle

Tlačítko JET se používá pro rychlé chlazení nebo vytápění.

POZNÁMKA: Tlačítko režimu 6. smysl nefunguje, je-li vybraná funkce Jet.

1. Stiskněte Jet v režimu chlazení. Klimatizace automaticky nastaví rychlost ventilátoru a teplotu na 18 °C. Rychlé topení funguje při automatické rychlosti větráku a mění nastavenou teplotu na 32 °C.

Je t°

1. Pro ukončení režimu Jet stiskněte jakékoli tlačítko kromě tlačítka Timer, Around U a Swing.

Rychlost ventilátoru

1. Zvolte požadovanou rychlost ventilátoru.

1. Po každém stisknutí tlačítka FAN se rychlost ventilátoru mění v následujícím pořadí. automatická → vysoká → střední → nízká ↑

- Auto-Automaticky reguluje rychlost ventilátoru v závislosti na aktuálním nastavení pokojové teploty a regulaci teploty.

POZNÁMKA: V režimu Pouze větrání nelze zvolit automatickou rychlost ventilátoru.

• Vysoká - pro maximální chlazení

• Střední - pro normální chlazení

• Nízká - pro minimální chlazení

Teplota

- Stiskněte tlačítko Nahoru ke zvýšení teploty. Jedním stisknutím tlačítka Nahoru zvýšíte nastavenou teplotu o 1 °C; dvojím stisknutím ji zvýšíte o 2 °C.

- Stiskněte tlačítko Dolů ke snížení teploty. Jedním stisknutím tlačítka Dolů snížíte nastavenou teplotu o 1 °C; dvojím stisknutím ji snížíte o 2 °C.

POZNÁMKY:

• V režimu Chlazení nebo Vytápění lze nastavit teplotu v rozmezí od 18 °C do 32 °C.
  • V režimu Pouze větrání teplotu nelze nastavit.
• V režimu Odvlhčování stiskněte tlačítko NAHORU/DOLŮ ke změně teploty o 2 °C.

Funkce okolní teploty

Když stiskněte toto tlačitko AROUND U, dálkový ovladač předá signál aktuální teploty místnosti zjištěnou ze svého okolí jednotce a zařízení zareaguje podle této teploty tak, abyste se cítili co nejpříjemněji.

Ponechte prosím dálkový ovladač na takovém místě, odkud může signál jednotce předat bez problémů. Jedním stisknutím tuto funkci nastavíte a opětovným stisknutím zase zrušíte.

Režim spánku

Když stisknete tlačítko Sleep na dálkovém ovladači, rozsvítí se příslušný indikátor na LCD displeji, zařízení přejde do režimu spánku a automaticky se nastaví nízké otáčky ventilátoru.

POZNÁMKY:

• Zařízení se automaticky vypne po 8hodinovém provozu.
• Ventilátor je automaticky nastaven na nízkou rychlost..
• V režimu chlazení, pokud je aktuální teplota v místnosti nižší než 26 °C, zvýší se automaticky o 1 °C v průběhu první hodiny po aktivaci spánkového režimu, pak zůstává stejná.

• V režimu vytápění se nastavená teplota sníží maximálně o 3 °C na dobu 3 hodin, pak se udržuje stabilní.

• Tlačítkem MODE (Režim) zvolte Chlazení, Odvlhčení nebo Vytápění.

POZNÁMKA: Spánkový režim nelze zvolit, pokud je vybrán režim Pouze větrání.

1. Nastavte teplotu tlačítkem nebo
2. Stiskněte tlačítko SLEEP. Po 10 sekundách ztmavnou kontrolky na displeji ovládacího panelu.

POZNÁMKA: Ve spánkovém režimu lze nastavit teplotu a směr proudu vzduchu. Ventilátor je automaticky nastaven na nízkou rychlost. Po 10 sekundách opět ztmavnou kontrolky na displeji ovládacího panelu.

1. Chcete-li vypnout spánkový režim, stiskněte tlačítka SLEEP, MODE, FAN, ON/OFF, nebo počkejte 8 hodin, až se spánkový režim automaticky vypne.

Funkce PODSVÍCENÍ

Stisknutím tlačítka DIM vypnete osvětlení a zobrazení na jednotce.

POZNÁMKY: Když osvětlení nesvítí, přijetím signálu se opět zapne.

Funkce ČASOVAČ

Odcházíte-li ráno z domu a chcete mít po návratu v místnosti příjemnou teplotu, doporučujeme nastavit časovač pomocí tlačítka TIMER. Stiskněte tlačítko TIMER pro nastavení tlačítka zapnutí, když je zařízení vypnuté. Stiskněte tlačítko TIMER pro nastavení časovače vypnutí během provozu.

Jak nastavit ČASOVAČ

1. Nejprve nastavte provozní režim, teplotu, rychlost ventilátoru, a pak stiskněte tlačítko "TIMER", až začne na displeji blikat "01h".
2. Nejprve nastavte provozní režim, teplotu, rychlost ventilátoru, a pak stiskněte tlačítko "TIMER", až začne na displeji blikat "01h".
3. Nasměrujte přední část dálkového ovladače na přijímač signálu jednotky a po zablikání "01h" stiskněte tlačítko + nebo –.
   Zvolte požadovaný čas, a pak stiskněte tlačítko TIMER.
4. Uslyšíte "pípnutí".
5. Ukazatel časovače na ovládacím panelu se rozsvítí.
6. "h" prestane blikat.
7. Chcete-li zrušit nastavený časovač: stiskněte opět tlačítko TIMER, zazní "pípnutí".

POZNÁMKY:

• Rozsah je možné nastavit od 1 hodiny do 10 hodin.
• Po nastavení automatického zapnutí zařízení, když je zařízení vypnuté, se kontrolka časovače na ovládacím panelu svítí.
• Nastavením časovače vypnutí, když jednotka pracuje, se kontrolka časovače na ovládacím panelu rozsvítí.

Změna směru proudění vzduchu

Pro změnu vertikálního směru proudění vzduchu jednou stiskněte tlačítko SWING (Natočit). Jeho opětovným stisknutím zastavíte žaluzie v požadovaném směru proudění vzduchu.

Normální zvuky

Při běžném provozu klimatizačního zařízení se mohou ozývat tyto zvuky:

• Proudění vzduchu z ventilátoru.
  • Cvaknutí termostatového cyklu.
• Vibrace nebo hluk při špatné konstrukci zdi nebo okna.
• Vysoké bzučení nebo pulzující hluk způsobené cyklickým zapínáním a vypínáním moderního vysoce účinného kompresoru.

ÚDRŽBA

Vypouštění klimatizačního zařízení

(při signalizaci plné nádržky podle pokynů v části "Spuštění volně stojící klimatizace".)

1. Stiskněte tlačítko Zap/Vyp k vypnutí klimatizačního zařízení.
2. Vytáhněte napájecí kabel ze zásuvky nebo odpojte napájení.

3. Přemístěte opatrně zařízení k vypouštěcímu místu a nebo ho
   odneste ven; umístěte ho do stabilní polohy. Nehýbejte jednotkou, dokud voda úplně nevyteče.

4. Odstraňte zátku vedlejšího odvodňovacího otvoru a nechte vytéci všechnu vodu.

5. Vypouštěcí hadici vytáhněte z úchytky vypouštěcí hadice. Odstraňte zátku z konce hlavní vypouštěcí hadice a nechte úplně vytéci vodu.

POZNÁMKA: Pokud klimatizační zařízení budete skladovat, viz "Skladování po použití."

1. Znovu nainstalujte zátku vypouštěcí hadice a vedejší vypouštěcí zátku.

2. Vypouštěcí hadici znovu připevněte úchytkou vypouštěcí hadice.

3. Klimatizaci vratte zpět na místo.

4. Napájecí kabel opět zasuňte do zásuvky nebo připojte napájení.

5. Stiskněte tlačítko "ZAP/VYP" ke spuštění klimatizace.

Čištění vzduchového filtru

1. Stiskněte tlačítko ZAP/VYP k vypnutí klimatizačního zařízení.
2. Otevřete dvířka filtru panelu na zadní straně klimatizační jednotky a odstraňte je.
3. Vyjměte z dvířek vzduchový filtr.
4. Vyčistěte filtr vysavačem. Jestliže je filtr velmi znečištěný, umyjte ho v teplé vodě s jemným mycím prostředkem.

POZNÁMKA: Filtr nemyjte v myčce a nepoužívejte žádné chemické čisticí prostředky.

1. Před opětovným umístěním nechte filtr úplně vyschnout k zajištění jeho maximální účinnosti.

2. Připevněte filtr k dvířkům.

3. Namontujte dvířka nazpět.

4. Stiskněte tlačítko "ZAP/VYP" ke spuštění klimatizace.

Čištění vnějších ploch

1. Vytáhněte zástrčku klimatizace ze zásuvky, nebo odpojte napájení.
2. Vyjměte filtr a vyčistěte ho samostatně. Viz "Čištění vzduchového filtru".

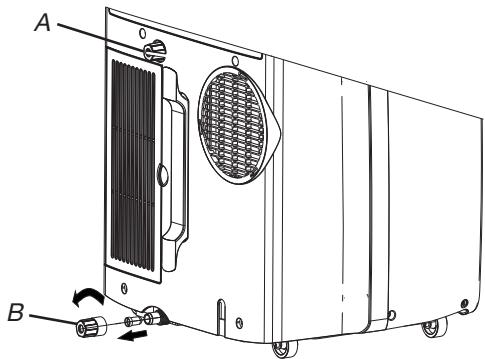

A B

A. Vedlejší vypouštěcí zátka

B. Zátka vypouštěcí hadice

A B

A. Dvířka panelu filtru
B. Vzduchový filtr

1. Vnější plochy klimatizace otřete měkkým vlhkým hadříkem.

2. Napájecí kabel opět zasuňte do zásuvky nebo připojte napájení.

3. Stiskněte tlačítko "ZAP/VYP" ke spuštění klimatizačního zařízení.

Skladování po skončení provozu

1. Vypustte vodu (viz "Vypouštění klimatizace").
2. Spustte klimatizaci v režimu Pouze větrání na přibližně 12 h, aby se vysušilo.
3. Vytáhněte zástrčku klimatizace ze zásuvky.
4. Odstraňte odtahovou hadici a klimatizaci uložte na čistém a suchém místě. Viz "Pokyny k instalaci".
5. Odstraňte okenní sadu a uložte ji s klimatizací na čistém a suchém místě. Viz "Pokyny k instalaci".
6. Vyjměte filtr a vyčistěte ho. Viz "Čištění vzduchového filtru".
7. Vyčistěte vnější plochy klimatizace. Viz "Čištění vnějších ploch".
8. Filtr vložte zpět.
9. Vyjměte baterie a dálkový ovladač uložte spolu a klimatizací na čistém a suchém místě.

ŘEŠENÍ PROBLÉMŮ

Než zavoláte do servisu, pokuste se nejprve problém vyřešit sami pomocí dále uvedených doporučení.

Porucha	Analýza
Klimatizace nefunguje	Napájecí kabel je vytážený ze zásuvky. Zapojte ho do uzemněné zásuvky. Viz “Požadavky na elektrické napájení”.Je spálená domácí pojistka, nebo zareagoval jistič. Pojistku vyměňte, nebo resetujte jistič. Viz “Požadavky na elektrické napájení”.Nestiskli jste tlačítko Zap/Vyp. Stiskněte tlačítko “ZAP/VYP.Vypadl proud. Počkejte na obnovení proudu.Použili jste pojistku s časovou prodlevou nebo jistič s časovou prodlevou s nevhodnou kapacitou. Vyměňte za pojistku s časovou prodlevou nebo za jistič s časovou prodlevou se správnou kapacitou. Viz “Požadavky na elektrické napájení”.
Klimatizační zařízení vyhodilo pojistky nebo jističe.	Ve stejném okruhu bylo použito příliš mnoho spotřebičů. Odpojte nebo přemístěte spotřebiče ve stejném okruhu.Zkusili jste znovu spustit klimatizaci příliš brzy po jejím vypnutí. Před dalším zapnutím klimatizace po jejím vypnutí počkejte nejméně 3 minuty.Změnili jste režim. Před dalším zapnutím klimatizace po jejím vypnutí počkejte nejméně 3 minuty.
Klimatizace běží příliš dlouho.	Není otevřené okno nebo dveře? Dveře i okna musí být zavřené.V režimu chlazení: Klimatizace je umístěna v místnosti s velkým provozem, nebo jsou v místnosti zapnuté spotřebiče vytvářející teplo. Při vaření nebo koupání používejte odsávací ventilátory a během nejteplejší části dne se snažte nepoužívat spotřebiče vydávající teplo. Volně stojící klimatizace jsou určeny k doplňkovému ochlazování různých částí místnosti. V závislosti na velikosti ochlazované místnosti může být vyžadována klimatizace s vyšším výkonem.V režimu vytápění: Klimatizace je ve velmi chladné místnosti. Volně stojící klimatizace jsou určeny k dodatečnému vytápění různých částí místnosti. V závislosti na velikosti vytápěné místnosti může být vyžadována klimatizace s vyšším výkonem.
Klimatizace běží jen krátkou dobu, ale místnost není chladná ani teplá.	Nastavená teplota je skoro stejná jako teplota místnosti. Nižší nebo vyšší nastavená teplota. Viz “Popis provozních režimů”.
Zobrazení chybového kódu	Pokud jednotka zobrazí na displeji chybový kód E5, vodní nádržka je plná a vy byste měli vypustit vodu, viz “Vypouštění klimatizace”. Po vypuštění můžete klimatizaci opět použít.Pokud jednotka zobrazí na displeji chybový kód E1/E2/E3/E6/E7/EA, obraťte se na zákaznický servis.
Klimatizace běží, ale nechladí/netopí.	Filtr je zanesený, nebo ucpaný hrubšími nečistotami. Vyčistěte filtr.Vývod vzduchu je zanesený. Vyčistěte vývod vzduchu.Nastavení teploty není odpovídající. V režimu chlazení: nastavená teplota je příliš vysoká. Nastavte nižší teplotu. V režimu vytápění: nastavená teplota je příliš nízká. Nastavte vyšší teplotu.
Klimatizace se zapíná a vypíná příliš často.	Klimatizační zařízení neodpovídá velikosti místnosti. Ověřte si, jaké možnosti chlazení a vytápění volně stojící klimatizace nabízí. Volně stojící klimatizace jsou určeny k doplňkovému ochlazování různých částí místnosti.Filtr je zanesený, nebo ucpaný hrubšími nečistotami. Vyčistěte filtr.V režimu chlazení je v místnosti nadměrné teplo nebo vlhkost (varná nádoba bez pokličky, sprcha). Použijte ventilátor k odvedení tepla nebo vlhkosti z místnosti. V nejteplejší části dne raději nepoužívejte spotřebiče vydávající teplo. V režimu vytápění je teplota prostředí příliš vysoká. Nepoužívejte klimatizaci, když je teplota prostředí příliš vysoká.Lamely jsou zablokované. Klimatizační zařízení instalujte na místě, kde nejsou mřížky zakryté záclonami, roletami, nábytkem apod.Venkovní teplota je pod 18 °C. Jestliže je venkovní teplota nižší než 18 °C, nezapínejte klimatizační zařízení v režimu chlazení.

Před zahájením práce si připravte požadované nářadí a díly. Přečtěte a řídte se pokyny s použitím všech zde uvedených nářadí.

1. Potřebné nářadí
   • Křížový šroubovák
   • Pila
2. Bezšňůrová vrtačka a 1/8" vrták
   • Nůžky
   • Tužka
3. Dodávané díly

Společnost poskytuje pouze jeden plán pro instalaci samostatné

klimatizace. Viz "Instalace volně stojící klimatizace".

Požadavky na umístění

POZNÁMKY:

• Odtahová hadice umožnuje umístění klimatizačního zařízení ve vzdálenosti 60 cm až 170 cm od okna nebo dveří.
• Volně stojící klimatizace jsou určeny k doplňkovému ochlazování různých částí místnosti.
• K zajištění řádného větrání ponechte požadovanou vzdálenost od vývodu vzduchu ke zdi nebo jiným překážkám nejméně 60 cm.
• Nezakrývejte vývod vzduchu.
• Zajistěte snadný přístup k uzemněné zásuvce.

Požadavky na elektroinstalaci

• Volně stojící klimatizace musí být připojena k uzemněné zásuvce 220-240 V, 50 Hz s pojistkou 20 A.
• Doporučujeme použití pojistky s časovou prodlevou nebo jistič s časovou prodlevou.
• Veškerá elektroinstalace musí být provedena kvalifikovaným elektrikářem v souladu s místními a celostátními elektrickými předpisy. Jestliže máte nějaké otázky, obraťte se prosím na kvalifikovaného elektrikáře.

Použije vlastní napájecí kabel:

Napájecí kabel zasuňte do elektrické zásuvky.

POZNÁMKY:

- Poškozený napájecí kabel je nutné vyměnit za nový, který lze zakoupit u výrobce zařízení, a nesmí se opravovat.

A. Ohebná odtahová hadice
B. Okenní odtahový adaptér
c. Část vnějšího posuvníku
D. Kryt proti dešti
E. Část vnitřního posuvníku

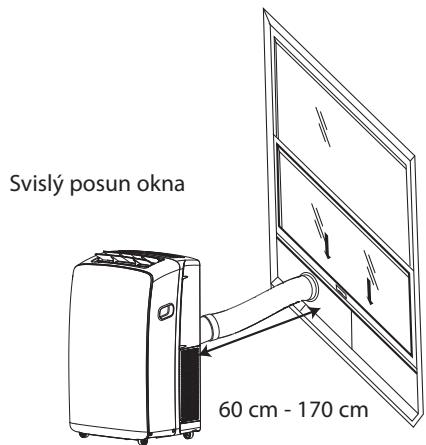

Svislý posun okna 60 cm - 170 cm

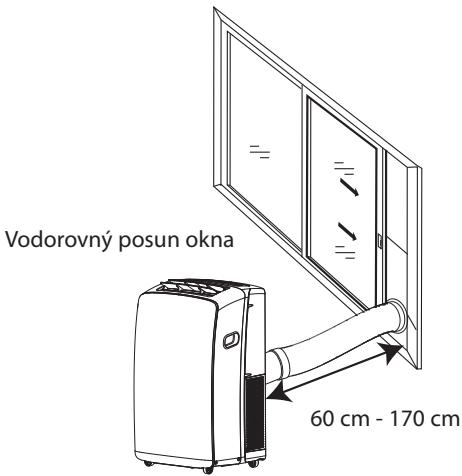

Vodorovný posun okna 60 cm - 170 cm

POKYNY K INSTALACI

Vybalení klimatizačního zařízení

Odstranění obalových materiálů

• Odstraňte obalové materiály a zlikvidujte/recyklujte je. Před spuštěním klimatizačního zařízení odstraňte z jeho povrchu pásku a zbytky lepidla. Prsty naneste na lepidlo malé množství tekutého prostředku na nádobí. Otřete teplou vodou a osušte.
• K odstranění lepicí pásky nebo lepidla nepoužívejte ostré nástroje, alkohol na čištění, hořlavé kapaliny nebo abrazivní čisticí prostředky. Všechny tyto prostředky mohou poškodit povrch klimatizačního zařízení.

Instalace volně stojící klimatizace

Instalace odtahové hadice a adaptéru

1. Otevřete okno.

2. Změřte okenní otvor.

- Pokud je okenní otvor príliš úzký pro sadu posuvníku okna, odstraňte vnitřní posuvník ze sady posuvníku okna.

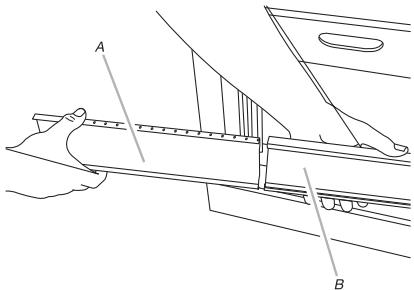

A. Vnitřní část posuvníku
B. Vnější část posuvníku

• Pomocí pilky odřízněte vnitřní část posuvníku tak, aby se vešla do okenního otvoru.
• Vnitřní část posuvníku zasuňte do vnější části sady okenního posuvníku.
• Sadu okenního posuvníku umístěte do okna a upravte ji tak, aby odpovídala šířce okna. Zkontrolujte, jestli je kryt proti dešti na vnější straně okna.

POZNÁMKA: Při instalaci do křídlového okna lze nainstalovat soupravu okenního posuvníku svisle otvorem dolů.

1. Použijte speciální plastové zařízení s pružinou k upevnění držáků okna: Umístěte zařízení do pozice A, čep může vyčnívat ven, a zajistěte držáky; když nastavíte zařízení do polohy B, čep se zasune zpět, a držáky se uvolní.

poloha B poloha A

1. Zavřete okno k zajištění soupravy okenního posuvníku.

A B C F E D

A K volně stojící klimatizaci
B Venkovní prostor
C Kryt proti dešti
D Souprava okenního posuvníku
E Okenní odtahový adaptér
F Ohebná odtahová hadice

Instalace odtahové hadice a adaptéru

1. Klimatizaci přesuňte na zvolené místo. Viz "Požadavky na umístění".
2. Okenní odtahový adaptér připojte k odtahové hadici. Otočte proti směru hodinových ručiček, až bezpečně zapadnou.

A 1 2 B

A Odtahová hadice
B Okenní odtahový adaptér

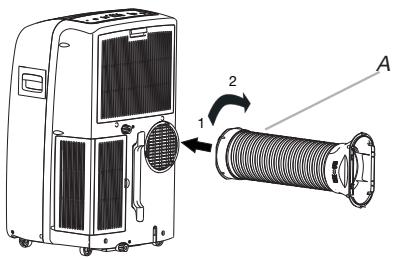

1. Vložte fiktivní spojku do otvoru na zadní straně klimatizační jednotky.
2. Zasuňte a otočením doprava hadici zablokujte.

A. Ohebná odtahová hadice

Okenní instalace

1. Sada posuvníku do okna je zkonstruována tak, aby vyhovovala většině svislých a vodorovných typů oken. Klimatizaci přesuňte na zvolené místo. Viz "Požadavky na umístění".
2. Okenní odtahový adaptér zasuňte do otvoru na sadě okenního posuvníku.

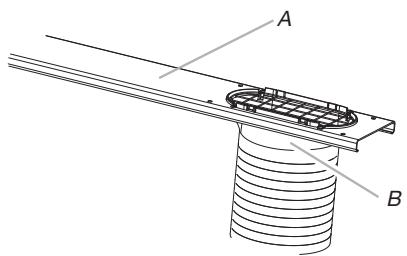

A B

A. Souprava okenního posuvníku
B. Okenní odtahový adaptér

Instalace krytu proti dešti

Kryt proti dešti přišroubujte k vnější části posuvníku. Pak ho posuňte, až bezpečně zapadne na místo.

Svislá instalace

Vodorovná instalace

A. Vnější část posuvníku
B. Kryt proti dešti

Dokončení instalace

1. Umístěte držák okna do horní části spodního okna a proti hornímu rámu.
2. Pomocí 1/8 "vrtáku vyvrtejte startovací otvor otvorem v držáku.
3. Připevněte držák okna na okenní rám pomocí vrutu (4, přiložen) k zajištění okna na místě.

A B

A. Horní okenní rám
B. Zajišťující držák okna

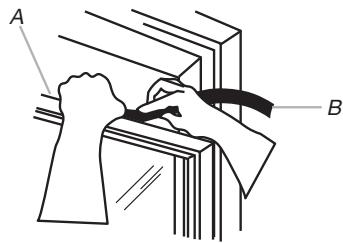

1. Vložte pěnové těsnění za horní část dolního okenního rámu a na sklo horního okna.

A B

A. Horní část spodního okenního rámu
B. Pěnové těsnění

SERVIS

Dříve, než se obrátíte na středisko služeb zákazníkům:

1. Pokuste se problém odstranit sami podle pokynů v kapitole "Řešení problémů".
2. Vypněte a opět zapněte zařízení, abyste zjistili, zda porucha stále trvá.

Pokud porucha trvá i po provedení výše uvedených kontrol, obratte se na středisko služeb zákazníkům.

Uved'te:

• stručný popis poruchy;
- presné označení modelu klimatizační jednotky;
- servisní číslo (číslo uvedené za slovem SERVICE na typovém štítku) na zadní straně zařízení Servisní číslo je uvedeno také na záručním listu;
- svoji úplnou adresu;
• své telefonní číslo.

Bude-li nutné provést opravu, obraťte se na středisko služeb zákazníkům (v tomto případě je zaručeno použití originálních náhradních dílů a provedení řádné opravy).

Budete muset předložit originál faktury.

Při nedodržení těchto pokynů může dojít ke snížení bezpečnosti a kvality výrobku.

SERVICE

0000 000 00000

SKÔR AKO ZAČNETE SPOTREBIČ POUŽÍVAŤ

- Pri vytahovaní zástrčky zo zásuvky elektrickej siete netahajte za napájací kábel. Napájací elektrický kábel nezalamujte ani nekrúťte a uistite sa, že nie je poškodený.

- Tento spotrebič je označený v súlade s európskou smernicou 2002/96/ES o likvidácii elektrických a elektronických zariadení (OEEZ).

Vyberte kryt batérií v smere šípky. Kladný pól batérie prstami jemne zatlačte a vytiahnite batérie z priestoru pre batérie. Všetky úkony by mala robit dospelá osoba, deti nesmú vyberať batérie z dialkového ovládača, aby sa zabránilo nebezpečenstvu, že ich prehltnú.

Likvidácia batérií

S ciel'om ochrany životného prostredia a podpory zhodnocovania surovín separujte batérie od ostatného odpadu a odovzdajte ich v mieste na zber starých batérií.

Ochranné opatrenia

• Pri výmene batérií nepoužívajte spoločne nové a staré batérie ani rôzne druhy batérií, pretože by to mohlo spôsobit' poruchu dial'kového ovládača.
• Ak predpokladáte, že dialkový ovládač nebudete dlho používať, vyberte z neho batérie, aby ste predišli vytečeniu kyseliny z batérie do dialkového ovládača.
• Dialkový ovládač používajte v účinnom dosahu. Dialkový ovládač nechávajte vo vzdialenosti aspoň 1 meter od každého televízora alebo HI-FI zariadenia.
• Ak by dialkový ovládač nefungoval správne, batérie vyberte a vložte ich spät po 30 sekundách. Ak by napriek tomu ovládač nefungoval, vložte nové batérie.
• Ak chcete spotrebič ovládať dialkovým ovládačom, nasmerujte dialkový ovládač na prijímač na interiérovej jednotke, aby bola zaistená citlivosť.
• Pri vyslaní signálu z dialkového ovládača bude 1 sekundu blikat' symbol ^● . Pri prijatí hlásenia spotrebič pípne.
• Dialkový ovládač bude fungovať do vzdialenosti 7 m od klimatizačného zariadenia.
• Po každej výmene batérií v dial'kovom ovládači sa dial'kový ovládač nastaví do režimu vykurovania.

Prijímač signálu 100% 50%

OPIS PREVÁDZKOVÉHO REŽIMU

Prevádzkové režimy:

1. Ked'sa rozsvieti kontrolka Filter Reset (Reset filtra), vyberte, vyčistite a znovu založte vzduchový filter. Pozrite si „Čistenie vzduchového filtra“.
2. Po vyčistení vzduchového filtra stlačte a uvoľnite tlačidlo FILTER.

- Stláčaním tlačidla na zníženie teploty znížite teplotu. Jedným stlačením tlačidla na zníženie teploty znížite nastavenú teplotu o 1 °C. Ak stlačíte toto tlačidlo dvakrát, nastavenú teplotu znížite o 2 °C.

POZNÁMKY:

• V režime Chladenie a Vykurovanie možno nastavit teplotu v rozsahu od 18 °C do 32 °C.
• V režime Iba ventilátor sa teplota nedá nastavovat.
• V režime odvlhčovania sa stlačením tlačidla PLUS/MÍNUS nastavená teplota zmení o 2 °C.

FUNKCIE A INDIKÁTORY DIAL'KOVÉHO OVLÁDAČA

1. TLAČIDLO VYPÍNAČA

Stlačením tohto tlačidla spotrebič zapnete alebo vypnete.

Nastavuje alebo ruší režim Sleep.

9. TLAČIDLO AROUND U (Okolie)

6 ^th Indikátor režimu 6. zmysel

Indikátor spánkového režimu

POZNÁMKA: Automatická rýchlost' ventilátora sa nedá nastavit', ked' je zvolený režim Iba ventilátor.

- Stláčaním tlačidla na zníženie teploty znížite teplotu. Jedným stlačením tlačidla Dolu znížite nastavenú teplotu o 1 °C. Ak stlačíte tlačidlo Dolu dvakrát, nastavenú teplotu znížite o 2 °C.

POZNÁMKY:

- V režime Iba ventilátor sa teplota nedá nastavovat.

- V režime odvlhčovania sa stlačením tlačidla HORE/DOLU nastavená teplota zmení o 2 °C.

Funkcia Around U

Stlačte tlačidlo Sleep (Spánkový režim) na dialkovom ovládači a na LCD displeji sa rozsvieti kontrolka, spotrebič začne pracovať v spánkovom režime a rýchlost ventilátora bude automaticky nastavená na nízku.

POZNÁMKY:

POZNÁMKA: Spánkový režim sa nedá vybrať, ak je aktivovaný režim Iba ventilátor.

1. Stlačením tlačidla alebo nastavíte teplotu.

2. Stlačte tlačidlo SLEEP (Spánok). Po 10 sekundách sa stlmí svit kontroliek na ovládacom paneli.

1. Spánkový režim vypnete opätovným stlačením tlačidiel SLEEP, MODE, FAN, vypínača alebo počkajte 8 hodín, kedy sa spánkový režim vypne automaticky.

Funkcia DIM (Tlmenie)

Stlačením tlačidla DIM sa vypne osvetlenie a displej jednotky.

POZNÁMKY: Ked'je osvetlenie vypnuté, rozsvieti sa znovu pri prijatí nejakého signálu.

Funkcia TIMER (Časomer)

Zvolte želaný časomer a stlačte tlačidlo TIMER.

POZNÁMKA: Neumývajte filter v umývačke riadu a nepoužívajte chemické čističe.

1. Potrebné nástroje
2. Skrutkovač Phillips
   • Pílka
   • Ručná vítačka a vrták 1/8"
3. Nožnice
   • Ceruzka
4. Dodané diely

Použite elektrický napájací kábel:

Zástrčku elektrického napájacieho kábla zapojte do uzemnenej zásuvky elektrickej siete.

POZNÁMKY:

Odstráňte obalové materiály
