MANUAL DE UTILIZARE SE3001 PLUS KARCHER
Acesta este noul dvs. aparat de curățat godele pentru covoareși suprafete dure
A Indicatorul nivelului de umplere a filtrului: - arata ca sacul de hartiie este plin
B Turbina aspiratoare: conectare sideconectare
C Pompa pulverizatoare: conectare si deconectare
D Mânerul pentru transport
E Suport pentru păstrarea accesorilor
F Suport pentru infasurarea cablului de alimentare
G Pentru inlocuirea microfiltrului igienic
H Dispositiv de blocare a capacului
I Inchizatoarea capacului rezervorului de aspirare: -deschidere rezervor
J Sistem de curatare prin vibratiia filtrului: - curatarea filtrului cu piuri plate
Accesorii
K Furtun cu maner pentru pulverizare si aspirare
L Doua tevi de aspirare - cu lungimea de 0,5 m fiecare
M DUDA de pulverizare si aspirare cu adaptor pentru suprafetele dure
N Duză combinata (covor/suprafata dură)
O Duză pentru tapiterie
P Duză pentru rosturi
Q Sac filtru din hartiie
R Filtru cu pluri plate - incorporat in aparat
S Microfiltru igienic - incorporat in aparat
T Adaptor pentru aspirare umedă/uscată
U Duză manuală de pulverizareși aspirare pentru curățarea tapiterilor**
- nu sunt incluse in livrare SE 2001
** nu sunt incluse in livrare SE 2001 / SE 3001
Indicatii importante
Sfaturi pentru siguranta dvs.
Inainte de prima intrebuintare a aparatul va rugam sa cititi si sa respectati intocmai aceste instruciuni de utilizesare si brosura anexata intitulata "Instruieni de siguranța pentru aparat de aspirare umeda si uscată nr. 5.956-249".
Respectati, de asemenea, toate recomandarile facute de catre producatori detergentilorutilizati.
Detergentii recomandiţu nu trebuie utilizati in stare pură (nediluata). Aceste produse oferă siguranta in exploatare, deoarece nu contin acizi, soluti alcaline sau alte substante daunatoare mediului Vă recomandam să păstraţi detergentii numai in locuri inaccesibile copilor. In cazul contactului cu ochii, clăti-i imediat Şi din abundentă cu apă, iar in caz de inghîtire prezentati-va de urgenta la medic.
La eliminarea apelor reziduale si a solutiilor de detergenti se vor respecta normele si disposiziile legale in vigoare.
Utilizarea corectă a aparatului
Acest aparat este destinat'utilizarii:
- ca aparat de curătare umesă si uscata a suprafetelor dure si covoarelor
- in domeniul privat, ca de exemplu: in gospodárie, in atelierul pentru bricolaj sau in interiorul autovehiculului
- conform descrirerilor si instruktiunilor de securitate din acest manual de'utilizare.
Utilizarea in orice alt mod decat cel descri
mis sus este considerata improprie.
Producatorul nu-şi asumă responsabilitatea pentru pagube produse ca urmare a utilizarii improperii, riscurile revenindu-i în intregime utilizatorului.
Garantie
In orice tara sunt valabile conditiile de garantie emise de societatea noastra de commercializare. In perioada de garantie, inlaturam Gratis eventualele defeciuni la aparatul dvs., indifferent da caca defectul este cauzat de material sau de producator. In cazul unei reclamatiin garantie, va rugam sa prezentati vanzatorului sau primului service autorizat documentul de cumparare.
Pregătirea aparatului pentru functionare ① - ⑧
① Deschidei ambele inchizatori (rotind in sensul acelor de ceasornic) si ridicati compartmentul motorului din recipientul pentru murdarie.
② Apasati ambele roti in lacasurile lor panacand acestea se fixeaz. Apasati ambele role de ghidare in lacasurile lor.
③ Apasati suportul pentru accesorii pana cand intra in lacasul sau.
45Pentru aspirare uscatä introduci sacul -filtru din hartie in aparat.
⑥ Asezaţi compartmentul motorului peste recipientul pentru murdărieși inchideți (rotitținchizatorile în sens invers acelor de ceasornic până la blocarea acestora).
⑦ Infigeti furtunul de pulverizare si aspirare in lacasul sau, pana cand acesta se fixează. Conectaşi racordul furtunului de pulverizare si apasaşi-1 pana cand se fixează.
(8) Atasati la furtunul de pulverizare si aspirare sau la tevile de aspirare accesoriul dorit si fixati-l dacă este necessar.
Notă: Atăsarea alter accesorii suplimentare depinde de scopul utilizării. Pentru alto informatii cititi capitului următor al acestor instruciuni
Lucrul cu aparatul
Curățarea umedă a covoarelor / suprafetelordure
(pulverizarea detergentilor si aspirareacaestora intro singurra operatiune)
Atentie: Nu curatai parchetul in acest fel: umezeala poate patrunde in material si deteriorora godeaua).
- Furtun cu maner pentru pulverizareși aspirare
- Teava de aspirare (de exemplu pentru curățarea godei)
- Duză de pulverizare Şi aspirare fāră adaptor pentru suprafețele dure, pentru curățarea covoarelor
- Duză de stropit cu adaptor, pentru curățarea suprafetelor dure.
Prepararea soluţiei de detergent
Atentie: Pentru a va proteja sanatatea si bunurile, respecta ci stricte recomandarile facute de catre producatorul detergentilor utilizati.
Indepartarea acarienilor:
Pentru eliminarea acarienilor recomandam detergentul nostrudezvoltat special pentru aceasta, Mitex RM 765. In functie de tipul materialului textil, produsul asigură independaarea garantata a acarienilor pentru o perioda de 6 - 9 luni.
Va rugam utilizati pentru curătare numai detergent original Kärcher RM 519. Acest detergent este adecvat pentru operatiunea
de curatae a oricaror produse textilele.
Dizolvati o jumatate din pachetului mostra de detergent care insojeste aparatul (sau 1/2 de măsură gradă rM 519) in 5 I apăși turnaşi acest amestec in rezervorul pentru detergent.
Inceperea lucrului
Se goleste recipientul pentru murdarie
Se lucreazá fárá sacul - filtru din hártie
Se monteazá rezervorul de detergent
Se aseazá compartmentul motorului peste recipientul pentru murdărieși se inchide
Se introduce stecarul in przya
Se connectează turbina aspiratoare
Se connecteazapompa pulverizatoare
Atenjie: Daca rezervorul pentru detergent este gol, deconecta! pompa pulverizatoare (pompa se poate defecta). Daca nu folositi pompa, deconecta-i o de la comutatorul PORNIT / OPRIT.
Pentru apulveriza detergent apasati butonul de pe maner si tinei-I apasat.
Asezaṭi duza de pulverizare Ṣi aspirare pe podea Ṣi trageti-o spre dvs. de-a lungul suprafetei de curāṭat; gresia se curāṭa cel mai bine folosind miscāri pe diagonalà fatā de rosturile de imbinare.
Idei practice pentru folosirea aparatului
In locurile extrem de murdare pulverizati mai mult detergent si lasati-l sa actione 5-10 minute.
La terminarea operatiunii de curàtre, clàti bine covorul, cu apà curata, pentru a independàrta resturile de detergent.. Dupa ce a ti terminat, lasaṭi covorul sā se usuce bine inainte de a pasi din nou pe el.
Puteti obtiune un rezultat mai bun daca folosiiti apa calda (la o temperatura de maxim 50^ ).
- Dupa curata area umedă, materialul textile trebuie impregnat, pentru a impiedica o noua murdâire mai rapida. Recomandam in acest scop Care Tex RM 762 care ofera o impregnare antistatică ce impiedica patrunderea murdâriei.
La terminarea lucrului
Se deconnecteazapompa pulverizatoare
Se deconnectează turbina aspiratoare
Se goleste rezervorul de detergent.
Notă: Lichidul aspirat anterior se poate prelinge din rezervor la scoaterea acestuia.
La scoaterea tevii din duza poate ieşi apă
Spalarea conductelor de pulverizare din aparat:
Umpletei rezervorul de detergent cu cca.1 litru de apa curata.
Tineti duza deasupra gurii de scurgere siporniti pompa de pulverizare pana candeste consumata alla apa.
Se scoate stecarul din przya
Se goleste recipientul de murdarie, dacá este besoinar se claste in interior si se usuca in prealabil
Aspirarea umeda (Covoare / suprafete dure)
(aspirarea umezelii)
Pentru aspirarea murdäriei umede sia lichidelor utilizi di duze de pulverizare sia aspirare.
9In cazul utilizarii duzei pentru rosturi: Aplicati adaptorul pentru aspirare umeda/ uscata si asigurati-l. Apoi aplicati duza pentru rosturi direct pe adaptor.
Inceperea lucrului
Se sccate rezervorul pentru detergent
Se goleste recipientul pentru murdarie
Se lucreazá fárá filtrul de hartié tip pungá
Se aseazá compartmentul motorului peste recipientul pentru murdărieși se inchide
Se introduce stecarul in priz
Se connectează turbina aspiratoare
In timpul lucrului
Aparatul se oprește automat dacă recipientul pentru murdărie este plin.
Notă: Deconnectăti turbina aspiratoare după ce aparatul se oprește, altfel ea va porni din nou atunci cand schideti aparatul pentru a goli recipientul.
La terminarea lucrului
Se deconnecteaz turbina aspiratoare
Se scoate stecarul din przya
Goliti containerul pentru murdarie, dacă este besoinar spalati-l si uscati-I.
Dacă ati aspirat lichide lipicoase:
9Utilizati adaptorul pentru aspirare umeda/ uscata. Aplicati adaptorul pe maner sau pe teava de aspirare, rotiti maneta de blocare pentru a-l asigura.
Alegeti accesoriul dorit si fixati-l direct pe tevile de pulverizare-aspirare sau direct pe adaptor.
Pentru aspirarea suprafetelordure, comutati maneta pe urmatorul simbol:.
Pentru aspirarea covoarel, comutati maneta pe urmatorul simbol:.
Inceperea lucrului
Se scoate rezervorul pentru detergent
Se goleste recipientul de murdarie, dac aeste besoin se claste in interior si seusca in prealabil
Accesorile (furtunul si tevile) trebuie sa fie uscate in interior pentru a nu se lipi.
■ Aspirarea murdariei uscate fine: Se introduce sacul - filtru din hartiie.
Notă: Sacul - filtru din hârtie se poate deteriorara dacă se aspiră obiecte ascutîte sau de dimensiuni prea mari
■ Aspirarea murdáriei uscate grosiere: Se lucreazā fārā sacul - filtru din hártie.
Se aseazá compartmentul motorului peste recipientul pentru murdărieși se inchide
Se introduce stecarul in przy
Se connecteaz turbina aspiratoare
Se reglează puterea de aspirare cu ajutorul cursorului situat pe maner.
In tempul lucrului
Dacă se lucrează fără sacul - filtru din hártie:
Se goleste recipientul de murdarie atunci cand s-a umplat.
Dacă sacul - filtru din hârtie este plin:
Indicatorul nivelului de umplere a filtrului ici schimbăculoarea in rosu; introduci un sac - filtru din hartiie nou (a se vedea capitolul:
"Operatiuni ce trebuie efectuate in mod regulat").
La terminarea lucrului
Se deconnecteaz turbina aspiratoare
Se scoate stecarul din priz
Lautilizarile fara sacii filtranti din hartie
Goliti containerul pentru murdarie
Operatiuni ce trebuie efectuate in mod regulat
Inlocuirea sacului - filtru din hartiie
Se opreşte aparatul
Se deschid cele douăinchizători (rotind in sensul acelor de ceasornic) si se scoate compartmentul motorului din recipientul pentru murdârie. ①
Se scoate sacul - filtru din hartiie din recipient si se inchide..
Se introduce un sac - filtru din hartié nou.
Se aseaza compartmentul motorului peste recipientul de murdarie si se inchide (rotind inchizatorile in sens invers acelor de ceasornic, pana la blocarea acestora). 6

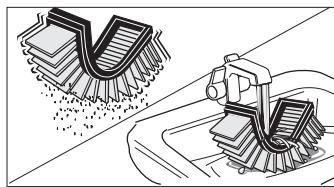

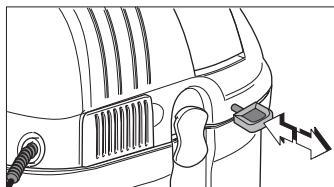

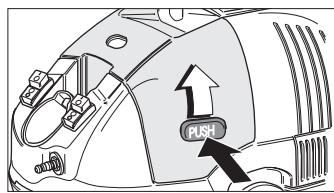

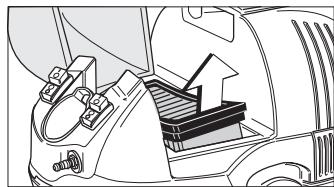

Curatarea filtrului cu piuri plate
Dacă puterea de aspirare scade:
Se opreşte aparatul
Se trage de butonul de curatare prin vibraiti a filtrului de mai multe ori.
Din când in când: (in functie de gradul de murdârie):
Se apasa butonul si se descide compartmentul filtrului.
Se scoate filtrul cu pliuri plate si se loveste uesor pentru indepartarea murdariei.
sau
In cazul in care murdaria nu se desprinde, se curata filtrul cu piuri plate sub jet de apa si se lasa sa se usuce.
Dacă murdăria persista inca, se va inlocui filtrul cu pluri plate.
Verificarea / schimbarea filtrului cu piuri
Verificazioni in mod regulat dacà nu existà semne de deteriorare a filtrului cu piuri plate. Dacă filtrul este deteriorat, acosta trebuie schimbat imediat, altfel putându-se ajunge la defectarea motorului.

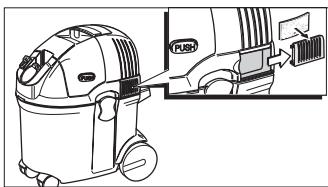

Inlocuirea microfiltrului igienic
codarticol6.904-143
Microfiltrul igienic trebuie inlocuit dupa fiecare a cincea schimbare a sacului - filtru din hartie Daca este necessities, acest lucru se poate face chiar si mai repede.
Se impinge capacul in spate.
Se aseaza microfiltrul igienic in capac si se introduce capacul la loc.
Verificarea 山 curataea accesoriilor
Se va verifica in mod regulat dacă urmatoarele accesorii nu sunt murdare, infundate sau deteriorate:
- Toate duzele de aspirare si pulverizare
- Furtunul cu maner pentru pulverizare si aspirare,
- Tevile de aspirare
Garnitura de cauciuc si perii de la adaptorul pentru suprafete dure
- Filtrul de aspirare din rezervorul de detergent.
- Piesele 1 sì 2 trebuie sá fie mobile.
Se vor clati piesele cu apă, dacă este necessitiesar.
Curāṭarea aparatului
Umpleti rezervorul de detergent cu cca.1 litru de apa curata.
Tineti vechea duza de pulverizare intr-un recipient destul de mare sau in vana de duş.
Porniti pompa de pulverizare si spalati aparatul cu apa curata pana cand este consumata alla.
- Porniti turbina de aspiratie si aspirati apa stropita pentru a curata teava de aspiratie.
Goliti containerul pentru murdarie, spalați si uscati containerul si accesoriiul.

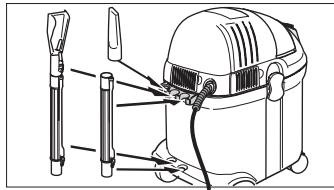

Păstrareași depositarea aparatului
Puneti accesorile in suportul de pe aparat.
Infasura cablul de alimentare sifurtunul del pulverizare siaspirare in jurul accesoriilor.
Notă: PENTRU deblocarea racordului furtunului de pulverizareși aspirare, apasati simultan ambele pârti ale carcaseiși scoateți racordul.
Date tehnice
| Tensiune de alimentare monofazat 50/60 Hz | |
| Siguranta fuzibila (inertă) | 10 A |
| Putere | 1440 W |
| turbină aspiratoare, Pmax | 1400 W |
| turbină aspiratoare, Pnom | 1200 W |
| Debit aer | 74 l/s |
| Vacuum | 190 mbar |
| Debit pulverizare | 1 l/min |
| Capacitate aspirare umedă | 11 I |
| Volum sac - filtru din hârtie | 12 I |
| Volum apă curata | 5 I |
| Volum apă murdară | 6 I |
| Lungime | 370 mm |
| Lățime | 290 mm |
| Înlățime | 470 mm |
| Greutate aproximativă | 7 kg |
| Dimensiuni racorduri accesorii Ø 35/60 mm | |
| Nivel de zgomot | 77 dB(A) |
| Clasa de protectie | II |
Cablul de alimentare: Lungime 5 m
Tip: H 05 VV - F 2x1
Mici probleme pe care le puteti remedia singuri
Atentie:
Pericol de electrocutare. Inaintea oricarei lucrari la partile elecrice ale aparatului, scoatei stecarul din priză.
| Problema | Cauza | Remediul |
| Aparatul nu functionează | Lipsă tensiune electrică. | Verificatiș siguranta, cabul, șteărul, priza; dacă este cazul, acestea vor fi inlocuite de CATRE un electrician specializat. |
| Aparatul se oprește | La aspirarea umedă: Nivel prea ridicat al apei în rezervor; aspiratorul se oprește automat. | Apăsăti comutatorul pornot / oprit; golți recipientul. |
| Puterea de aspirare scade vizibil | Sacul - filtru din hârtie, filtrul cu pluri, duza, furtunul sau țeava de aspiratie sunt infundate; indicatorul de umplere pe „roșu..Sacul - filtru din hârtie sau recipientul de murdărie sunt pline.Filtrul cu pluri plate lipsește sau nu este montat corect. | Verificatiș ș curățăți dacă este necessar.Schimbați sacul - filtru din hârtie sau golți recipientul de murdărie.Montăți corect filtrul cu pluri plate. |
| Praful iese în timul aspirăși | Furtunul de aspirare nu este corect racordat.Filtrul cu pluri plate lipsește, nu este corect montat Sau este defect. | Racordați corect furtunul de aspirare.Montăți corect sau ținlocuți filtrul cu pluri plate. |
| In modul de aspirare umedă: apă iese afară | Flotor blocat. Comutatorul flotului este defect. | Adresăți-vă unui specialist pentru verificare. |
| Pompa de pulverizare nu functionează | Lipsă tensiune electrică. | Verificatiș siguranta, cabul, șteărul, priza. |
| Pompa de pulverizare functionează, dar apă nu este pulverizata | Rezervorul de detergent este gol.Filtrul de aspirare ținfundat.Rezervorul de detergent nu este pozițonat corect în interiorul aparatului.Aparatul sau accesorile infundate. | Umpleți rezervorul cu detergent.Curățăți filtrul de aspirare.POzitionăi corect rezervorul de detergent.Desfacței racordul furtunului de pulverizare ș verificăți dacă iese apă dacă da, atunci verificăți accesorile dacă nu, atunci apelăți la un specialist din service. |
| Accessoriile nu pulverizează apă | Duza ținfundățăTeava țfurunul de pulverizare ș aspirare ținfundate. | Curățăți duza.Verificatiș țbinările în accesori, eventual curățăți țeava țfurunul de pulverizare ș aspirare. |
| Accessoriile pulverizează permanent | Maneta de pulverizare este blocata | Deblocăi |
Dacă problema nu este inlătură după efectuarea operatiunilor descrize mai sus, vă rugăm să va adresăti unui reprezentant service Kärcher care vă va ajuta.
