Das ist Ihr neuer Hartflächen- und Teppichbodenreiniger

A Filter-Fullstandsanzeige:

• Zeigt an, wenn der

Papierfilterbeutel voll ist

B Saugturbine: Ein- und ausschalten

C Spruhpumpe: Ein- und ausschalten

D Tragegriff

E Zubehör aufbewahren

F Anschlusskabel aufbewahren

G Abdeckung Mikrofilter

H Deckelverriegelung

Flachfaltenfilter - im Gerät eingebaut *

Verschluss:

• Behälter öffnen

J Filter-Abruttelung:

• Flachfaltenfilter reinigen

Das Zubehör

K Spruhsaugschlauch mit Handgriff
L Zwei Saugrohre - 0,5 m lang
M Spruh-Ex-Bodendüse mit Hartflächen-Aufsatz
N Kombidüse (Teppich/Hartfläche)
0 Polsterduse
P Fugendüse
Q Papierfilterbeutel
R Hygiene-Mikrofilter - im Gerät eingebaut
S Flachfaltenfilter - im Gerä eingebau
T Adapter zum Nass-/Trockensaugen*
U Sprüh-Ex-Handdüse zur Polsterreinigung **

• nicht im Lieferumfang SE 2001
  ** nicht im Lieferumfang SE 2001 / SE 3001

Wichtige Hinweise

Zu Ihrer Sicherheit

■ Lesen Sie vor der ersten Benutzung des Gerätes diese Bedienungsanleitung und beachten Sie besonder die beiliegende Broschüre „Sicherheitshinweise für Nass-/ Trockensauger 5.956-249").
- Beachten Sie zusätzlich alle Hinweise, die den verwendeten Reinigungsmitteln beigegeben sind.
Die empfohlenen Reinigungsmittel dürfen nicht unverdünnt eingesetzt werden. Die Produkte sind betriebssicher, da sie keine Säuren, Laugen oder umweltschädigenden Stoffe enthalten. Wir empfehlen, die Reinigungsmittel für Kinder unzugänglich aufzubewahren, sowie bei Berührung mit den Augen sofort gründlich mit Wasser

auszuspullen und beim Verschlucken sofort einen Arzt aufzusuchen.
■ Bei der Entsorgung des Schmutzwasser sowie der Lauge sind die gesetzlichen Vorschriften zu beachten.

Das Gerät richtig verwenden

Dieses Gerät ist bestimmt zur Verwendung

• als Nass- und Trockenreinigungsgerät für Hartflächen und Teppichboden
• im privaten Bereich, wie z.B. im Haushalt, in der Hobbywerkstatt oder im Auto
• entsprechend den in dieser Bedienungs-anleitung gegebenen Beschreibungen und Sicherheitshinweisen.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfürträgt allein der Benutzer.

Der Umwelt zuliebe

Werfen Sie die beim Auspacken anfallende Verpackung nicht einfach in den Hausmüll.

Geben Sie die anfallenden Verpackungsteile zur Wiederverwertung an die entsprechenden Sammelstellen.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebs-Gesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an dem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsehler die Ursache sein sollte.

Im Garantiefall wenden Sie sichitte mit Zubehor und Kaufbeleg an ihren Handler oder die nachste autorisierte Kundendienstelle.

Bei Verwendung von nicht original Kärcher-Filterbeuteln übernimmt der Hersteller keine Garantie.

Das Gerät betriebsbereit machen

① - ⑧

① Beide Verschlüsse öffnen (im Uhrzeigersinn drehen) und das Motorgehäuse vom Schmutzbehälter abnehmer.
② Beide Rader in die Aufnahme drucken, bis sie einrasten. Beide Lenkrollen in die Aufnahme drucken.

③ Den Halter für Zubehör einstecken, bis er einrastet.
④ 5 Zum Trockensaugen Papierfilterbeutel einsetzen.
⑥Das Motorgehäuse auf den Schmutzbehälter setzen und verschreiben (Verschlüsse gegen den Uhrzeigersinn bis auf Anschlag drehen).

Zubehör anschließen

7 Den Spruhsaugschlauch einstecken, bis er einrastet.
Die Kupplung des Spruhschlauches aufstecken, bis sie einrastet.
Gewünsches Zubehor auf Spruh-saugschlauch bzw. Saugrohre aufstecken. Ggf. arretieren.

Hinweis: Welches weitere Zubehör Sie anschließen, ist von der jeweiligen Anwendung abhängig. Lesen Sie dazu den{nachsten Abschnitt in dieser Anleitung.

So arbeiten Sie mit dem Gerät

Nassreinigen

Teppichböden/Hartflächen

(Reinigungsmittel sprehen und absaugen in einem Arbeitsgang)

Achtung: Keine Parkettböden reinigen (Feuchtigkeit kann eindringen und den Boden beschädigten).

Benötigtes Zubehör

Spruhsaugschlauch mit Handgriff
- Saugrohre (z.B. zum Bodenreinigen)
- Spruh-Ex-Düse ohne Hartflächenaufsatz bei Teppichböden
- Spruh-Ex-Düse mit Hartflächenaufsatz bei Hartflächen.

Reinigungsmittel-Lösung herstellen

Achtung: Um Gesundheits- oder Sachschäden vorzubeugen, beachten Sieitte alle Hinweise, die den verwendeten Reinigungsmitteln beigegeben sind.

■ Milbenentfernung:
Zur Eliminierung von Milben empfehlen wir unser speziell entwickeltes Reinigungsmittel Mitex RM 765. Je nach Textilart werden die Milben nachweislich 6 - 9 Monate entfernt.
■Bitte benutzten Sie zur Reinigung nur original Karcher-Reinigungsmittel RM 519. Dieses Reinigungsmittel ist fur alle textilen

Reinigungsvorgänge geeignet.

Lösen Sie die Hälfte des beigelegten Probepacks (oder 1/2 Messbecher RM 519) in 5 Liter Wasser auf und geben Sie diese Mischung in den Reinigungsmittel-Behälter.

Mit der Arbeit beginnen

Schmutzbehälter entleeren
Ohne Papierfilterbeutel arbeiten
■ Reinigungsmittel-Behälter einsetzen
Das Motorgehäuse auf den Schmutzbehälter setzen und verschiedene
Netzstecker in eine Steckdose einstecken
Saugturbine einschalten
Spruhpume einschalten

Achtung: Wenn der Reinigungsmittel-Behälter leer ist, Spruhpumpe ausschalten (Pumpe kann beschädigt werden). Wenn Sie nicht mit der Pumpe arbeiten, schalten Sie dieseitte am EIN/AUS Schalter aus.
Zum Spruhen - Knopf am Handgriff drucken und halten.

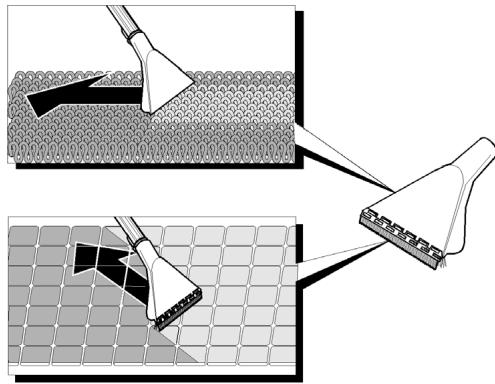

Spruh-Ex-Düse am Boden aufsetzen und rückwärts arbeiten, Fliesenböden am besten diagonal zu den Fugen reinigen.

Tips zur Arbeit

Stark verschutzte Stellen extra einsprühen und das Reinigungsmittel 5-10 Minuten einwirken setzen.
Teppichboden am Ende der Arbeit mit klarem Wasser nachreinigen, um Reinigungsmittel

Rückstände zu beseitigen. Nach der Reinigung grundlich trocknen setzen, bevora betreten wird.

■ Bei Verwendung von warmem Wasser (bis max. 50^ ) erzielen Sie ein besseres Reinigungsergebnis.
Nach der Nassreinigung sollte der Textilbelag imprägniert werden, um eine schelle Wiederverschmutzung zu verhindern. Wir empfehlen hierfür unser Care Tex RM 762 mit schmutzabweisender und antistatischer Imprägnierung.

Die Arbeit beenden

Spruhpumpe ausschalten
Saugturbine ausschalten
■ Reinigungsmittel-Behälter entleeren

Hinweis: Beim Herausnehmer des Reinigungsmittel-Behalters kann vorher aufgesaugte Flüssigkeit vom Behälter tropfen.

Beim Auseinanderziehen der Rohre und der Duse kann Wasser austreten

Sprühleitungen im Gerät durchspälen:

■ Reinigungsmittel-Behälter mit ca.1 Liter klarem Wasser fällen.
Düse über Abfluss halten und Sprühpumpe einschalten bis das klare Wasser verbraucht ist.
Netzsteckerziehen
Schmutzbehälter entleeren, bei Bedarfinnen ausspüssen und trocknen

Nasssaugen

(Teppichböden/Hartflächen)

(Feuchtigkeit aufsaugen)

Zum Aufsagen von Feuchtigkeit bzw. Nasse Spruh-Ex-Dusen verwenden.
9Bei Verwendung der Fugendüse:

Adapter für Nass-/Trockensaugen aufstecken und sichern. Fugendüse direkt auf Adapter stecken.

Mit der Arbeit beginnen

■ Reinigungsmittel-Behälter herausnehmer
Schmutzbehalter entleeren
Ohne Papierfilterbeutel arbeiten
Das Motorgehäuse auf den Schmutzbehälter setzen und verschreiben
Netzstecker in eine Steckdose einstecken
Saugturbine einschalten

Während der Arbeit

Wenn der Schmutzbehälter voll ist, schaltet das Gerät automatisch ab.

Hinweis: Wenn das Gerät abschaltet, die Saugturbine ausschalten, da die Saugturbine sonst beim Öffnen des Gerätes wieder anlauft.

Die Arbeit beenden

Saugturbine ausschalten
Netzsteckerziehen
Schmutzbehalter entleeren, bei Bedarf innenausspulen und trocknen.

Wenn Sie klebrige Flüssigkeiten aufgesaugt haben:

Zubehör ausspüssen und trocknen halten.

Trockensaugen (Teppichboden/Hartflächen)

(Feinen oder groben trockenen Schmutz aufsaugen)

9Adapter fur Nass-/Trockensaugen verwenden. Adapter auf Handgriff oder Saugrohr stecken, Verriegelungshebel drehen und damit sichern.
Gewünschtes Zubehr wahlen und direkt auf den Adapter aufstecken.

Umschalthebel auf folgenden Symbol

Saugen von Hartflächen.

Umschalthebel auf folgenden Symbol

Saugen von Teppichboden.

Mit der Arbeit beginnen

■ Reinigungsmittel-Behälter herausnahmen
Schmutzbehalter entleeren, bei Bedarf innenausspulen und trocknen
Das Zubehör (Schlauch und Rohre) sollte innen trocken sein, damit es nicht verklebt.
Feinen trockenen Schmutz saugen: Papierfilterbeutel einsetzen.

Hinweis: Beim Einsaugen von groben oder spitzen Gegenständen kann der Papierfilterbeutel beschädigt werden.

Groben trockenen Schmutz saugen: Ohne Papierfilterbeutel arbeiten.
Das Motorgehäuse auf den Schmutzbehälter setzen und verschiedene
Netzstecker in eine Steckdose einstecken

Saugturbine einschalten
Saugleistung über Schieberegler am Handgriff einstellen.

Während der Arbeit

Beim Arbeiten ohne Papierfilterbeutel:

Wenn der Schmutzbehälter voll ist, Schmutzbehälter entleeren.

Wenn der Papierfilterbeutel voll ist:

Die Filter-Fullstandsanzeige wechselt auf Rot, neuen Papierfilterbeutel einsetzen (siehe Abschnitt „Das sollenn Sie regelmäßig tun").

Die Arbeit beenden

Saugturbine ausschalten
Netzsteckerziehen

Beim Arbeiten ohne Papierfilterbeutel
Schmutzbehälter entleeren.

Das sollenn Sie regelmäßig tun

Papierfilterbeutel austauschen

(Bestell-Nr. 6.904-143)

Gerat ausschalten.
Zwei Verschluss öffnen (im Uhrzeigersinn drehen) und das Motorgehäuse vom Schmutzbehälter abnehmer. ①
■ Papierfilterbeutel aus dem Behälternehmen und verschreiben.

Neuen Papierfilterbeutel einlegen. ④⑤
Das Motorgehäuse auf den Schmutzbehälter setzen und verschreiben (Verschlüsse gegen den Uhrzeigersinn bis auf Anschlag drehen).

6

Flachfaltenfilter reinigen

Wenn die Saugleistung nachlässt:

Gerat ausschalten.

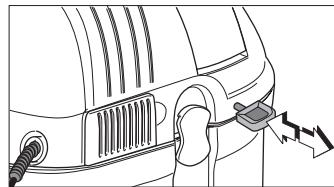

Knopf der Filterabrüttelung mehrmalsziehen.

Von Zeit zu Zeit (abhängig vom Verschmutzungsgrad):

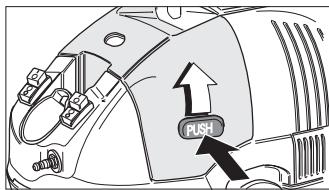

Knopf drucken und Filterraum offen.

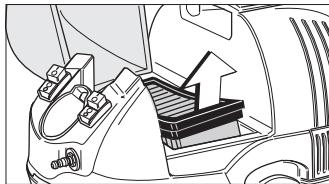

Flachfaltenfilter herausnehmen und abklopfen.

oder

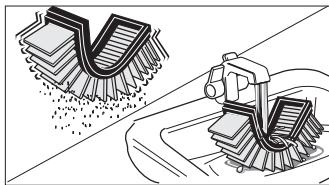

Falls sich der Schmutz nicht lost, den Flachfaltenfilter unter flieBendem Wasser reinigen und trocknen halten.

■ Bei hartnackigen Verschmutzungen den Flachfaltenfilter austauschen.

Flachfaltenfilter prufen/austauschen

(Bestell-Nr. 6.414-498)

Prufen Sie den Flachfaltenfilter regelmäßig auf Beschädigungen. Wenn der Flachfaltenfilter beschädigt ist, sollen Sie einh sofort wechseln, da der Motor sonst Schadennehmen kann.

Hygiene-Mikrofilter austauschen

(Bestell-Nr. 6.904-143)

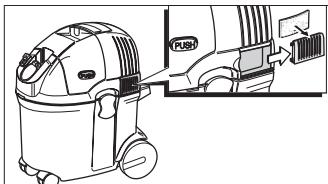

Nach jedem fünten Wechsel des Papierfilterbeutels sollte der Hygiene-Mikrofilter ausgetauscht werden. Bei Bedarf auch früher.

Abdeckungen nach hinten schieben.
Hygiene-Mikrofilter in die Abdeckung einhängen und zusammen einsetzen.

Zubehör prüfen und reinigen

Prufen Sie die folgenden Zubehörteile regelmäßig auf Verunreinigung, Verstopfung und Beschädigung:

• Alle Saug- und Spruhdusen
• Sprühsaugschlauch mit Handgriff
• Saugrohre
  Gummilippe und Borsten vom Hartflächenaufsatz

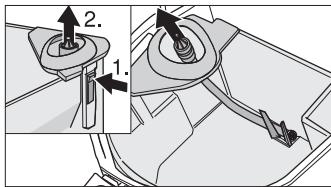

• Saugfilter im Reinigungsmittel-Behälter.
  Die Teile 1 und 2 müssen beweglich sein.

Die Teile bei Bedarf mit Wasser ab- oder ausspulen.

Gerat reinigen

■ Reinigungsmittel-Behälter mit ca.1 Liter klarem Wasser fällen.
Spruh-Ex Düse in genügend großen Behälter oder in Duschwanne halten.
Spruhpumpe einschalten und Gerät mit klarem Wasser durchspüssen bis es aufgebraucht ist.
Saugturbine einschalten und ausgesprühtes Wasser aufsagen, um Saugrohre zu reinigen.
Schmutzbehälter entleeren, Schmutzbehälter und Zubehör ausspulen und trocknen.

Das Gerät aufbewahren

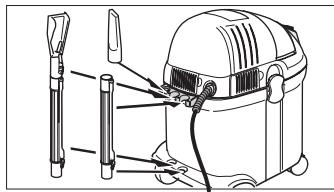

Zubehör in die Halterung am Gerät stecken.

■ Anschlusskabel und Sprühsaugschlauch aufwickeln und um das Zubehör legen.

Hinweis: Zum Entriegeln der Kupplung des Spruhsaugschlauches drucken Sie die zwei Gehaussteile zusammen undziehen die Kupplung ab.

Technische Daten

Netzanschluß	230 - 240 V
	1~50/60 Hz
Netzabsicherung (träge)	10	A
Leistung:	1440	Watt
Saugturbine, Pmax	1400	Watt
Saugturbine, Pnen	1200	Watt
Luftmenge	74	l/s
Vakuum	200	mbar
Kapazität Nasssaugen	11	I
Volumen Filterbeutel	12	I
Sprühmenge	1	l/min
Volumen Frischwasser	5	I
Volumen Schmutzwasser	6	I
Länge	370	mm
Breite	290	mm
Höhe	470	mm
Gewicht ca.	7	kg
Anschlussmaß Zubeñor Ø	35/60	mm
Schalldruckpegel	77	dB(A)
Schutzklasse	II

Netzkabel:

Lange 5m Typ H05VV-F2x1

Störungen selbst beheben

Achtung:

Gefahr durch elektrischen Strom. Vor allen Arbeiten an elektrischen Teilen den Netzsteckerziehen.

Störung	Ursache	Behebung
Gerät lauft nicht an	Keine elektrische Spannung.	Netzserhung, Kabel, Stecker und Steckdose überprüfen und bei Bedarf von einer Elektro-Fachkraft austauschen lassen.
Gerät schaltet ab	Beim Nasssaugen: Zu hoher Wasserstand im Behälter, Sauger schaltet automatisch ab.	Ein-/Aus-Schalter drücken, Behälter entleeren.
Saugkraft laft nach	Papierfilterbeutel, Flachfaltenfilter, Düse, Saugschlauch oder Saugrohr verstopf; Fülleanzeige auf „Rot".	Überprüfen und bei Bedarf reinigen.
	Papierfilterbeutel oder Schmutzbehälter voll.	Papierfilterbeutel wechseln oder Schmutzbehälter entleeren.
	Flachfaltenfilter fehl'der ist nicht richtig eingesetzt.	Flachfaltenfilter richtig einsetzen.
Staub tritt beim Saugen aus	Saugschlauch ist nicht richtig angeschlossen.	Saugschlauch richtig anschlieben.
	Flachfaltenfilter fehl't, ist nicht richtig eingesetzt oder defekt.	Flachfaltenfilter richtig einsetzen oder austauschen.
Beim Nasssaugen: Wasser tritt aus	Schwimmer verklemmt. Schwimmerschalter defekt.	Vom Fachhändler überprüfen setzen.
Sprühpumpe lauft nicht	Keine elektrische Spannung.	Netzserhung, Kabel, Stecker und Steckdose überprüfen.
Sprühpumpe lauft, es tritt aber kein Wasser aus	Reinigungsmittelbehälter leer.	Reinigungsmittelbehälterfüllen.
	Saugfilter verstopf.	Saugfilter reinigen.
	Reinigungsmittelbehälter ist nicht in der wichtigen Lage im Geräteingesetzt.	Reinigungsmittelbehälter richtig einsetzen.
	Verstopfung im Gerät oder im Zubehör.	Kupplung des Sprühschlaucheslös und prüfen, ob Wasser austritt, wenn ja, dann Zubehör prüfen nein, dann vom Kundendienst prüfen setzen.
Zubehör spreht nicht	Düse verstopf.	Düse reinigen.
	Sprühsaugrohre und -schlauch verstopf.	Steckverbindungen prüfen,,evtl. Sprühsaugrohre und -schlauch reinigen.
Zubehör spreht ständig	Sprühhebel ist arretiert	lösen
Sollte sich die Störung durch die hier aufgeführten Maßnahmen nicht beh液体en setzen, wenden Sie sichitte an ihren Kärcher-Kundendienst, er hifft Ihnen gern weiter.

Vuilreservoir ledigen.

(Nr. de Ref.a: 6.414-498)

Byta hygienmikrofilter

(Best.nr. 6.904-143)

Alfred Karcher GmbH & Co. KG

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

(07195) 903 20 65

DK

Karcher Reng-ringssystemer A/S

Gejlhavegard 5

6000 Kolding

70206667

E

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

902170068

F

Karcher S.A.S.

5 Avenue des Coquelicots
