MANUALE UTENTE SE3001 PLUS KARCHER

Ecco la vostra nuova pulitrice per superfici dure e moquette

A Indicatore di riempimento del filtro: - indica il che il sacchetto-filtro di carta è pieno
B Turbina di aspirazione: accendere e spegnere
C Pompa di spruzzatura: accendere e spegnere
D Maniglia di trasporto
E Supporto conservazione accessori
F Conservazione cavo di alimentazione
G Cambio microfiltro igiene
H Dispositivo di chiusura coperchio
Dispositivo di chiusura: -per aprire il serbatoio
J Vibrazione filtering per pulire ilchio piano plissettato

Accessori

K Tubo flessibile di spruzzo-aspirazione con impugnatura
L Due tubi rigidi di aspirazione - lunghezza 0,5 m
M Bocchetta per spruzzo-estrazione con elemento per superfici dire
N Bocchetta combinata (moquette/superficie dura)
O Bocchetta per imbottiture
P Bocchetta per giunti
Q Sacchetto-filtro di carta
R Filtropiano plissettato - integratonell'apparecchio
S Microfiltro igiene - integrato nell'apparecchio
T Adattatore per aspirazione di liquidi/a secco
U Bocchetta manuale di nebulizzazione per la pulizia di imbottiture per esterni**

• non in dotazione SE 2001

** non in dotazione SE 2001 / SE 3001

Avvertenze importanti

Per la Vostra sicurezza

Prima di usare la prima volta quello apparecchio, leggere e osservare queste istruzioni e l'accluso opuscolo Istruzioni di sicurezza 5.956-249!
Osservare inoltre tutte le struzioni accluse ai detergenti usati.
I detergenti consigliati non devono essere usati nella diluzione. I prodotti sono affidavitili, poiché non contengono acidi, soluzioni alcaline o sostanze dannose per l'ambiente. Raccomandiamo di conservare i detergenti fuori della portata dei bambini, in caso di contatto con gli occhi, di lavare

immediatamente gli occhi con acqua abbondante e, in caso d'ingestione, di consultare immediatamente un medico.
Per lo smaltimento dell'acqua sporca e della liscivia devono essere osservate le norme di legge.

Uso correttodell'apparecchio

Questo appearecchio è previsto per l'uso

• come apparecchio per la pulizia a umido e a secco, per superfici dure e moquette,
• nel settore privato, p. es. nella casa, nell'officina per il bricolage, oppure nell'automobile,
• conformamente alle descrizioni e istruzioni di sicurezza indicate in queste istruzioni per l'uso.

Qualsiasi diverso uso è da considerarsi non regolamentare. La casa produrtrice declina qualsiasi responsabilità per danni da cui derivanti; il rischio relativivo è ad esclusivo carico dell'utilizzatore

Per il nostro ambiente

Dopo il disimballaggio dell'apparecchio, nongettare l'imballaggio inutile nei rifiuti solidi domestici.

Consegnare gli elementi d'imballaggio superflui agli apposti centri di raccolta, per il loro riciclaggio.

Garanzia

In anni paese sono valide le condizioni di garanzia pubblicate alla notre società di vendita competente. Nel periodo di garanzia, ripariamo Gratisamente eventuali guasti all'apparecchio, se causati da un difetto di materiale o di fabbricazione.

Nel caso previsto alla garanzia, rivolgersi con gli accessori e il documento di acquisto al proprio rivenditore, oppure al più vicino centro di assistenza clienti autorizzato.

La casa produttrice non riconisce la garanzia in caso d'impiego di filtri diversi dai filtri originali Kärcher.

Preparazione dell'apparecchio all'uso ① - ⑧

①Aprière le due chiusure (girare in senso orario) ed estrarre il gruppo motore dal serbatoio rifiuti.

② Spingere le due ruote nella sede, finché s'innestano.
Spingere le due rotelle pivotanti nella sede, finché s'innestano.
③ Infilare il supporto per gli accessori, finché s'innesta.
45 Per l'aspirazione a secco, montare il sacchetto-filtro di carta.
⑥ Collocare la carcassa del motore sul serbatoio rifiuti e chiudere (ruotare le chiusure in senso antiorario fino all'arresto).

Collegaregliaccessori

7 Inserire il tubo flessibile di spruzzo-aspirazione, finché s'innesta.
infilare il giunto del tubo flessibile di spruzzo e farlo innestare.
8) Inserire l'accessorio desiderato sul tubo flessibile di spruzzo-aspirazione o sul tubo rigido di aspirazione. Event. arrestare.

Avverenza: dal rispetto impiego dipende la scelta di altri accessori da montare. Leggere a tal fine il capitolo seguente in queste istruzioni per l'uso.

Ecco come operare con l'apparecchio

Pulitura a umido moque tte/superfici dure

(Spruzzare il detergente e aspirarlo in una sola operazione)

Attenzione: non pulire pavimenti a parquet (l'umidità cui po penetrare e danneggiare il pavimento).

Accessoriness

• tubo flessibile di spruzzo-aspirazione con impugnatura,
• tubi rigidi di aspirazione (p. es. per la pulizia del pavimento),
• bocchetta per spruzzo-estrazione senza elemento per superfici dure, per le moquette,
• bocchetta per spruzzo-estrazione con elemento per superfici dure, per lavorare sulle superfici dure.

Preparazione della soluzione detergente

Attenzione: per prevenir danni alla salute e danni materiali, si prega di osservare tutte le istruzioni accluse ai detergenti utilizzati.
Eliminazione degli acari:

per l'eliminazione degli acari consigliamo il

nosto detergente Mitex RM 765, sviluppato esclusivamente per quello scopo. A seconda del tipo di tessuto, è dimostrato che gli acari vengono eliminati per 6 - 9 mesi.

Per lavare si prega di utilizzato solo il detergente originale Karcher RM 519. Questo detergente è idoneo per tutti i processi di lavaggio di tessuti.
Sciogliete la metà della confezione prova acclusa (oppure 1/2 misurino di RM 519) in 5l di acqua e versare esta soluzione nel serbatoio del detergente.

Iniziare il lavoro

■ Vuotare il serbatoio rifiuti,
Lavorare sensa sacchetto-filtro di carta,
Inserire il serbatoio del detergente,
Collocare il gruppo motore sul serbatoio rifiuti e chiudere,
Infilare la spina di alimentazione in una presa,
Accendere la turbina di aspirazione,
Accendere la pompa di spruzzatura,

Attenzione: quando il serbatoio del detergente è vuoto, spegnete la pompa di spruzzo (altrimenti la pompa può subire danni). Quando non lavorate con la pompa è opportuno spegnerla con l'interruttore ACCESO/SPENTO.
Per spruzzare, premere e mantenere premuto il pulsante sull'impugnatura.

Poggiare la bocchetta per spruzzo-estrazione sul pavimento e lavorare andando indietro, pulire i pavimenti a piastrelle meglio in senso diagonale alle fughe.

Consigli per la pulizia

Per le superfici molto sporche, spruzzare sostanto e fare reagire il detergente per 5-10 minuti.
Lavare di nuovo la moquette alla fine del lavoro con acqua pulita, per eliminare residui di detergente. Dopo la pulitura farla asciugare completamente, prima di calpestarla.
- Ottenete un risultato di lavaggio migliorie impiegando acqua calda (fino a max. 50^ ).
- Dop la pulizia a umido il rivestimento tessile dovrebbe essere impregnato, per evitare che si sporchi di nuovo rapidamente. Per quello scopo consiglio il nostro prodotto Care Tex RM 762 con azione impregnante antimacchia e antistatica.

Fine del lavoro

Spagnere la pompa di spruzzatura,
Spagnere la turbina di aspirazione,
■ Vuotare il serbatoio del detergente.

Avverenza: quando si estraie il serbatoio del detergente, dal serbatoio potrebbe gocciolare liquido in precedenza aspirato.

Quando si separano i tubi rigidi e le bocchette è possibile una fuoruscita d'acqua.

Lavare i tubi di spruzzatura nell'apparecchio:

Riempire il serbatoio detergente con circa 1 litro di acqua pulita.
Tenere la bocchetta sopra lo scolo e accendere la pompa di spruzzatura finché l'acqua è uscita tutte.
Sfilare la spina di alimentazione,
■ Vuotare il serbatoio rifiuti, se necessario lavare e asciugare all'interno.

Aspirazione a umido (moquette/superfici dure)

(per aspirare liquidi)
Per aspirare umidità o liquidi utilizzare la bocchetta di nebulizzazione per esterni.
9 Se si utilizes una bocchetta per fughe: Applicare e bloccare l'adattatore per aspirazione di liquidi/a secco. Applicare la bocchetta per fughe diretamente sull'adattatore.

Iniziare il lavoro

Estrarre il serbatoio del detergente,
■ Vuotare il serbatoio dei rifiuti,
Lavorare sensa sacchetto-filtro di carta,

Collocare gruppo motore sul serbatoio rifiuti e chiudere,
Infilare la spina di alimentazione in una presa,
Accendere la turbina di aspirazione.

Durante il lavoro

Quando il serbatoio rifiuti è piano, l'apparecchio si spegne automaticamente.

Avvertenza: escludere la turbina di aspirazione con l'interruttore quando l'apparecchio si ferma, altrimenti aprendero l'apparecchio la turbina di aspirazione nella nuovo in funzione.

Fine del lavoro

Spagnere la turbina di aspirazione,
■ Sfilare la spina di alimentazione,
Svuotare il serbatoio rifiuti, se necessario sciacquarlo internamente e far asciugare

Se sono stati aspirati liquidi appiccicosi:

Lavaregliaccessorifarliasciugare.

Aspirazione a secco (moquette/superfici dure)

(per aspirare sporco fine o grosso)

⑨ Usare l'adattatore per aspirazione di liquidi/a secco. Introduire l'adattatore sulla maniglia o il tubo di aspirazione, ruotare la leva di blocco e serrarla.
Scegliere l'accessorio desiderato e introdurlo sui tubi di nebulizzazione-aspirazione o direttamente sull'adattatore.

Leva di commutazione sul symbolo seguente per aspirare superfici dure.

Leva di commutazione sul symbolo seguente per aspirare moquette.

Iniziare il lavoro

Estrarre il serbatoio del detergente,
■ Vuotare il serbatoio rifiuti, se necessario lavare e asciugare all'internalo,
Gli accessori (tubo flessibile e tubi rigidi) all'interno dovrebbero essere asciutti, per evitare che s'incollino.
■ Aspirazione di sporcia fine asciutta: insereire il sacchetto-filtro di carta (vedi capitolo «Eseguire regolarmente»).

Avvertenza: nell'aspirazione di sporcizia grossa o di oggetti aguzzi, il sacchetto-filtro di carta può subire danni.

■ Aspirazione di sporcizia grossa asciutta: Lavorare senza sacchetto-filtro di carta,

■ Collocare il gruppo motore sul serbatoio rifiuti e chiudere,
Infilare la spina di alimentazione in una presa,
Accendere la turbina di aspirazione,
Regolare la potenza di aspirazione per mezzo del regolatore a cursore sull'impugnatura.

Durante il lavoro

Nel lavoro con il sacchetto-filtro di carta

Vuotareilserbatoiro rifiuti quandepiano.

Quando il sacchetto-filtro di carta è piano

L'indicatore di riempimento filtering cambia a lucer rossa. Inserire un nuovo sacchetto-filtro di carta (vedi capitolo «Eseguire regolarmente»).

Terminate il lavoro

Spagnere la turbina di aspirazione,
Sfilare la spina di alimentazione.

Se si lavora alla sacchetto-filtro di carta
Svuotare il serbatoio rifiuti.

Eseguire regolarmente

Cambiare il sacchetto-filtro di carta

(Codice di ordinazione N^ 6.904-143)

Spagnere l'apparecchio,
Aprière le due chiusure (girare in senso orario) e togliere il gruppo motore dal serbatoio rifiuti. ①
Estrarre il sacchetto-filtro di carta dal serbatoio e chiuderlo.

Inserire il nuovo sacchetto-filtro di carta. ④⑤
Collocare il gruppo motore sul serbatoio rifiuti e chiudere (girare le chiusure in senso antiorario fino all'arresto). 6

Pulire ilhetto piano plissettato

Quando la potenza di aspirazione si riduce:

Spagnere l'apparecchio,

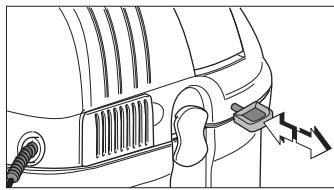

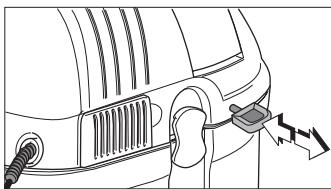

■ Tirare più volte il pomello per la vibrazione滤tro.

Ogni tanto (dipende dal grado di sporco):

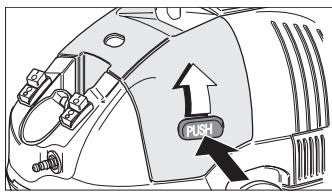

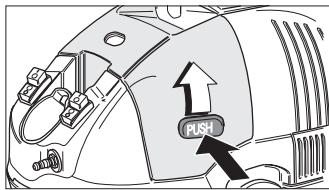

Premere il pulsante e aprire il vano delchio.

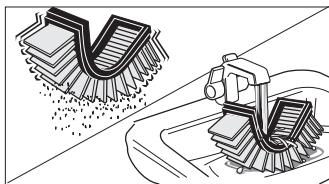

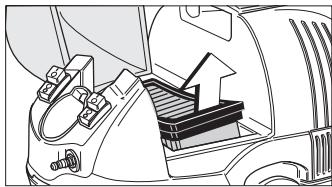

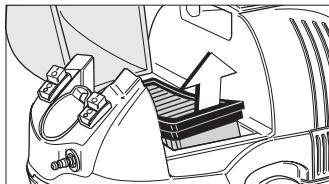

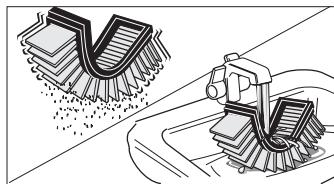

Estrarre il filtro piano plissettato e batterlo,

oppure

Se lo sporco non si stacca, lavare il filtrto除去 l'acqua corrente e farlo asciugare,

In caso di sporco resistente,ambiare il filtropiano plissettato.

Controllare/cambiare ilhetto piano plissettato

(Codice di ordinazione N^ 6.414-498)

Controllare regolarmente il filtro piano plissettato per accertare eventuali danni. Se il filtro piano plissettatto è danneggiato, delve essere subito sostituito, altrimenti il motore più subire danni.

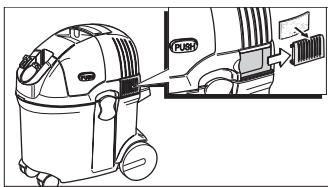

Cambio del microfiltro igiene

(Codice di ordinazione N^ 6.904-143)

Dopogni cinqueambi del sacchetto-filtro di carta, dovrebbe essere cambiato aniche il microfiltro igiene. Se necessarioanche prima.

Spingere il coperchio verso dietro,
■ Agganciare il microfiltro igiene nel coperchio e inseire unitamente.

Controllo e pulizia degli accessori

Controllare regolarmente i seguenti accessori, per accertare eventuale sporcizia, otturazioni e danni:
- tutte le bocchette di aspirazione e spruzzo,
- il tubo flessibile di spruzzo-aspirazione con impugnatura,
- i tubi rigidi di aspirazione,
- labbro di gomma e le setole dell'elemento per superfici dure,

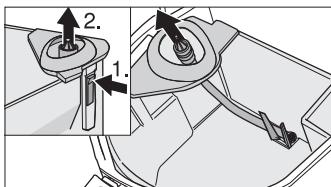

- filtr di aspirazione nel serbatoio deterrente.
- Le parti 1 e 2 devono essere mobili.

• Se necessario, lavare gli accessori con acqua.

Pulizia dell'apparecchio

Riempire il serbatoio detergente con circa 1 litro di acqua pulita.
- Tenere la bocchetta per spruzzo-estrazione in un recipiente sufficientemente grande o nella vasca.
Accendere la pompa di spruzzatura e far sciacquare l'apparecchio con acqua pulita finché è uscita tutte.
Accendere la turbina di aspirazione e aspirare l'acqua spruzzata per pulire i tubi rigidi di aspirazione.

Svuotare il serbatoio rifiuti, sciacquare il serbatoio rifiuti e gli accessori e far asciugare.

Conservazione dell'apparecchio

Infilare gli accessori nell'apposto supporto.

• Avvolgere il cavo di alimentazione e il tubo flessibile di spruzzo-aspirazione e deporli intornoagli accessori.

Avvertenza: per sbloccare il giunto del tubo flessibile di spruzzo-aspirazione, comprere le due parti del corpo ed estrarre il giunto.

Dati tecnici

Alimentazione	230 - 240 V
	1~50/60 Hz
Fusibile (inerte)	10 A
Potenza (turbina di aspirazione)
Pmax	1400	Watt
Pnomin	1200	Watt
Volume d'aria	74	l/s
Depressione	200	mbar
Volume di aspirazione liquidi	11	I
Volume sacchetto-filtro di carta	12	I
Quantità spruzzata	1	l/min
Volume acqua pulita	5	I
Volume acqua sporca	6	I
Lunghezza	370	mm
Larghezza	290	mm
Altezza	470	mm
Peso ca.	7	kg
Attacco accessoriø	35/60	mm
Livello di pressione acustica	77	dB(A)
Tipodi protezione	II

Cavo di alimentazione:

Lunghezza 5 m
Tipo H 05VV-F2x1

Eliminazione in proprio degli inconvenienti

Attenzione: pericolato causato da corrente elettrica. Prima di qualsiasi lavoro ai componenti elettrici, sfilare la spina di alimentazione.

Inconveniente	Causa	Eliminazione
L'appareccchio non va in funzione	Manca tensione elettrica.	Controllare fusabile di rete, cavo, spina e presa e, se necessario,fare sostituire da un elettricista.
L'appareccchio si spegne	Durante l'aspirazione liquidi: livello acqua troppo alto nel serbatoio, l'aspiratore si spegne automaticamente.	Premere l'interruttore I/O, vuotare il serbatoio.
La potenza di aspirazione si riduce	Sacchetto-filtro di carta,filtrato piano plissettatto,ugello, tubo flessibile o rigido di aspirazione otturati;indicatore di livello su «rosso».Sacchetto-filtro di carta o serbatoio rifiuti pieno.Filtro piano plissettatto assente,oppure non collocato correttamente.	Controllare e pulire,se necessario.Cambiare sacchetto-filtro di carta o vuotare il serbatoio rifiuti.Collocare correttamente il filtrato piano plissettatto.
Fuoriuscita di polvere durante l'aspirazione	Tubo flessibile di aspirazione non collegato correttamente.Filtro piano plissettatto assente,non collocato correttamente o difettoso.	Collegare correttamente il tubo di aspirazione.Inserire correttamente il filtrato piano plissettatto, o camiarlo.
Durante l'aspirazione liquidi: fuoriuscita di acqua	Galleggiante bloccato.Interruttore a galleggiante difettoso.	Fare controllare dal rivenditore specializzato.
La pompa di spruzzatura non funziona	Tensione elettrica assente.	Controllare fusabile di rete, cavo, spina e presa.
La pompa di spruzzatura funziona,ma non esce acqua	Serbatoio del detergente vuoto.Filtro di aspirazione otturato.Serbatoio del detergente non collocato in posizione corretta nell'apparechio.Otturazione nell'apparechio o nell'accessorio.	Riempire il serbatoio del detergente.Pulire il filtrto di aspirazione.Collocare correttamente il serbatoio del detergente.Staccare il giunto del tubo di spruzzatura e verificare se la pompa spruzione,se affirmativo,controlare l'accessorio; negativo,fare controllare dal servizio assistenza clienti.
L'accessorio non spruzione	Bocchetta otturata.Tubi rigidi o tubo flessibile di spruzzo-aspirazione otturati.	Pulire la bocchetta.Controlare i giunti ad innesto, event. pulire i tubi rigidi o il tubo flessibile di spruzzo-aspirazione.

Se non fosse possibile eliminare l'inconveniente con gli interventi qui consigliati, rivolgersi al proprio servizio assistenza clienti Karcher, che è ben disposto a prestare il suo aiuto.

Esteaporeholodevserutilizzato

PpOBepa n uHHeBe np6oPa

PeIOBnTO npOBepaBaJte Da IIN cy CLeJeH eIeIOBnpi60pa 3anpIbAHN, 3aeyJIbeHN iIN OwTeHeH:
CBEYCNCHeCaHnIeN CaHNIe3a npCKaHe
- yCINCHO UpeBO 3a npCKaHbe ca pyKoXBaTOM
- YCINCHEUEBN
- Гумени Настави и Длиачице Наставka 3a.Чишени Тьрдх Повшина
-yncnHΦnItep y nocydn 3a cpecdTbO 3a cnshnebe.
-Делови 1и 2 Морajу 6иTN nokpeTlbuBn.

■ДeJOBE no nOtpe6n OpePte uIN uCpePte BOJOM.

Uybahe anapata

KaicpepaHnHyHaunHy3aMOKpo ounhhe (caroBn/Tbprne nobpunHe):

Y nocyu 3a cpeicbo 3a chuHHe HanyHnTe oko 1 nItap uNCTe BOJe.
TeMeIbIto IcnepeIte anapaT, y Ty Cbpyx NCTOBpeMeHO IpckajTe yCncabajTe ha jeiHOM MeCTy DOK CE He NOTPOSh YnCTa BOda.
Icnpa3HnTe cnpemHnK 3a npJbawTnHy, npema nOpTeBra IcnpeTe n OcyuHnTe.
Icnpa3HnTe,ncpePte n ocuynte nocydy 3a cpeDCTBO 3a nnnehe.

Kaç CTe paʌnʌy haunHy 3a Mokpo yncabAbe:

Icnpa3HnTE cnpemHnK 3a npbabHTnHy, npema notpe6n ra nCnepnTe nOcyuHnTe.

KaC tyeucabaiJienbHBe TeuHOCTN:

Icnpntepn6op.
Pn60ytaKHTe y dpaHa anapaTy.

Hamotajte pinnkbyuHn Ka6eN uYcNo 3peBO 3a npckaHe n NoCTabNTe OKo npnbopa.

Unyta:3a De6IokaIy cnojke ycncHOr UpeBa 3a npckaIbe npTnCHIte 3ajeJHO DbaJeLa KyHmTa n 13ByuTe cnojky.

Texnucn noaun

Мрекни пкльчak	230 - 240 V 1- 50/60 Hz
Осигураиbe мреши (Инерто)	10 A
Снarga	1440 watta
усисна турбиha, Pmaks	1400 watta
усисна турбиha, Pnaz	1200 watta
Колочина ваздуха	74л/c
Вakуум	200 мбap
Колочина пссканы	1л/мен
КалаштET мokрог усисваы	11л
Запемнина Фильерсыке кесице	12л
Запемнина с breaste Воро	5л
Запемнина OTпадne Воро	6л
Духиha	370 MM
Ширниha	290 MM
Висниа	470 MM
Текина за.	7 кг
Прinksьчна маса, прибор ø	35/60 MM
Разнина звuchог прип tcackа	77 dB(A)
Зашатни Клaca	II

Мразхни Кабел:

Plakani salocità filtrà tiriðana

Kad uzskoanas spjas kiust vajakas:

Izlsdziietierici.
Vairakas reizes pavelciet slcdzi filtra izoeməanai.

Laiku pa laikam (atkaribâ no netirumu daudzuma):
Piespiediet slcdzi un atveriet filtra vietu.

I zoemiet plakani salocito filtru un izdauziet to.

vai,

Ja netirumi neatalas, plakani salocito filtru iztriet zem tekoba udens un iaujiet tam noput.
