CMP-REPEATKVM1 - Extensie audio/video KONIG - Manual de utilizare gratuit

Tip produs	Extensor audio/video (repetor KVM)
Marcă	Konig
Model	CMP-REPEATKVM1
Dimensiuni (aprox.)	80 x 50 x 20 mm
Greutate (aprox.)	0,1 kg
Alimentare	5 V DC prin USB sau adaptor de rețea (inclus)
Conectori de intrare	HDMI (femelă) + USB Tip-B (femelă)
Conectori de ieșire	HDMI (femelă) + USB Tip-A (femelă)
Rază maximă	Până la 50 m (cu cablu HDMI de calitate)
Rezoluție suportată	Până la 1920x1080 @60Hz (Full HD)
Formate audio	PCM stereo, Dolby Digital 5.1 (optic prin HDMI)
Funcție KVM	Da, extensie USB pentru tastatură/mouse până la 50 m
Tip cablu recomandat	HDMI categoria 2 (High Speed) cu Ethernet
Protocol de transmisie	HDMI pe pereche torsadată (CAT5e/6 neinclus)
Întreținere și curățare	Curățați cu o cârpă moale și uscată; nu utilizați lichide
Siguranță	Nu expuneți la umiditate; deconectați în caz de furtună
Piese de schimb	Adaptor de rețea inclus; cabluri HDMI și USB vândute separat
Reparabilitate	Aparat sigilat, nicio piesă înlocuibilă de utilizator
Garanție	2 ani (sub rezerva condițiilor legale)
Informații generale	Extensie audio/video și KVM fără pierdere de calitate

Întrebări frecvente - CMP-REPEATKVM1 KONIG

Care este raza maximă a repetorului?

Cu un cablu HDMI de bună calitate, raza poate atinge 50 de metri. Pentru distanțe mai lungi, utilizați un cablu CAT5e/6 (neinclus) prin portul RJ45 (dacă este prezent).

Este necesară o alimentare externă?

Da, aparatul necesită o alimentare 5 V DC furnizată printr-un cablu USB sau adaptorul de rețea inclus. Conectați-l înainte de utilizare.

Acest repetor suportă 4K?

Nu, este limitat la Full HD 1080p @60 Hz. Nu poate transmite semnale 4K sau 3D.

Cum se conectează repetorul pentru o extensie KVM?

Conectați sursa (PC) la portul HDMI IN și la portul USB Tip-B. Apoi, legați repetorul la borna distantă printr-un cablu HDMI și USB. Conectați în final monitorul și perifericele USB la borna distantă.

Pot folosi acest repetor pentru un semnal audio optic?

Repetorul transmite sunetul prin HDMI, inclusiv formatele Dolby Digital 5.1. Nu are o ieșire optică dedicată.

Ce fac dacă imaginea este instabilă sau pâlpâie?

Verificați calitatea cablului HDMI (lungime excesivă sau ecranare insuficientă). Reduceți distanța sau utilizați un cablu CAT5e/6 cu adaptoare. Asigurați-vă, de asemenea, că alimentarea este stabilă.

Repetorul funcționează cu orice monitor?

Este compatibil cu majoritatea monitoarelor dotate cu o intrare HDMI. Pentru o compatibilitate optimă, utilizați un monitor care suportă HDCP 1.4.

Pot conecta o tastatură și un mouse fără fir?

Da, atâta timp cât receptorul fără fir este conectat la portul USB al bornei distante. Repetorul transmite semnalul USB ca un cablu standard.

Cum se întreține repetorul?

Curățați-l cu o cârpă moale și uscată. Evitați orice lichid sau produs abraziv. Deconectați-l în caz de neutilizare prelungită.

Ce fac dacă aparatul nu se aprinde?

Verificați dacă adaptorul de rețea este bine conectat și că ledul indicator este aprins. Testați cu o altă priză USB. Dacă problema persistă, contactați serviciul post-vânzare.

MANUAL DE UTILIZARE CMP-REPEATKVM1 KONIG

Repetorul de semnal din seria KVM reprezintă o unitate compactă, care permite transmiterea semnalului sosit de la o tastatură, un monitor și un mouse, până la o distanță de 150 m față de calculatorul personal, printr-un singur cablu UTP/STP de categoria 5. Unitatea sprijină tastatura, monitorul și mouse-ul local sau cel afl at la distanță.

Caracteristici:

• Transmitător și receiver de dimensiuni compacte.
• Sprijină rezoluțiile înalte de până la 1280x1024.
• Funcționare gen consolă dublă (Dual Console) – Control dublu asupra sistemului Dvs., atât de la tastatura și mouse-ul PS/2 al transmitătorului și al receiverului, cât și de la consola monitorului.
• Distanța de transmitere este de maxim 150 m.
• Compatibil cu DOS, MS Windows, Linux, Unix și Netware.
• Nu necesită software.
• Conexiunea dintre transmitător și receiver se face cu un cablu de rețea standard: Cat5, Cat5e, Cat6, Cat7.
• Sprijină monitoarele VGA, SVGA și Multi-sync.
• Monitorul local sprijină: DDC; DDC2; DDC2B.

Specifi catii tehnice:

- Transmitător: Intrare: mufă tată HD-15 pini + 2x PS/2

	leşire:		C	o	n	e	c	t
				Mufă	mamă		HD-15	pin
•	Receiver:	Intrare:			RJ45
			C	o	n	e	ct	a

leşire: mufă mamă HD-15 pini + 2x PS/2

• Rezoluție maximă: 1280x1024

• Lățime de bandă video: 150 MHz

• Frecvență orizontală: 30-100 kHz

• Frecvență verticală: 43-120 Hz

• Temperatura de functionare: 0-45°C

- Distanța de transmitere a semnalului: 5 \~ 150 m

- Alimentare externă: DC 5 V / 1 A

- Carcasă: metalică

Conexiuni:

Transmitător:

1) Conector de ieşire KVM pt. PC
2) Conector de ieşire cu RJ45
3) LED-ul alimentării electrice
4) Conector pentru DC 5 V
5) LED-ul telecomenzii
6) Conector pentru mouse-ul PS/2
7) Conectorul monitorului local VGA
8) Conectorul tastaturii PS/2

9) Buton de reglare

Cu acest buton se poate regla distanța rezoluției semnalului (scurtă, medie, lungă). Astfel se va ajunge la un semnal perfect, independent de lungimea cablului UTP utilizat.

10) Conexiune de intrare RJ45
11) LED-ul alimentării electrice
12) Conectorul pentru DC 5 V
13) LED-ul telecomenzii
14) Conectorul pentru mouse-ul PS/2
15) Conectorul monitorului local VGA
16) Conectorul tastaturii PS/2

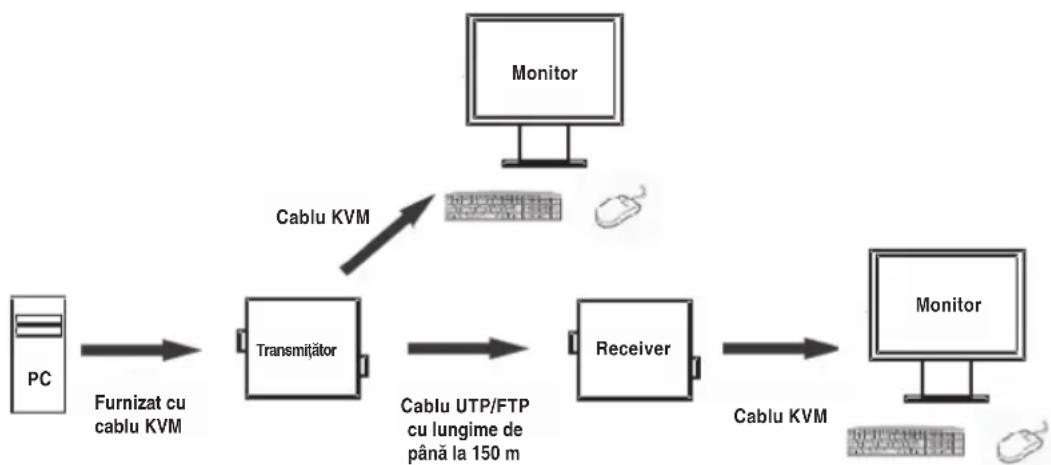

Conexiuni:

Înainte de instalare, vă rugăm să vă asigurați că toate dispozitivele pe care doriți să le conectați sunt oprite.

• Conectați un mouse, o tastatură și un monitor la transmitător.
• Conectați un calculator la ieșirea KVM a transmitătorului.
• Conectați un mouse, o tastatură și un monitor la receiver.
• Conectați cablul de rețea la transmitător și la receiver.
• Introduceți capătul DC de 5 V al sursei în transmitător și receiver, după care conectați capătul AC al sursei în priza de perete.

Intrarea în modul Hot-Key:

Apăsați tasta de trei ori, după care apăsați o singură dată tasta Spacebar, pentru a intra în modul Hot-Key.

Soneria pornită și oprită:

În modul Hot-Key, apăsați de două ori combinația R în decurs de 3 secunde și veți porni sau veți opri soneria.

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declarăm că acest produs:

Denumire: CMP-REPEATKVM1

Model: Repetor KVM prin cablu UTP

Descriere: Repetor KVM KONIG prin cablu UTP

Este în conformitate cu următoarele standarde

EMC: EN 55022:2003: Clasa B EN 55024:2003:

EN 61000-3-2:2000 EN 61000-4-2:2001

EN 61000-4-4:2004 EN 61000-4-6:2001

EN 61000-3-3:2001 EN 61000-4-3:2002

EN 61000-4-5:2004 EN 61000-4-11:2004

LVD: IEC 60950-1:2001

În conformitate cu prevederile directivelor 89/336/EEC, 92/31/EEC, 93/68/EC.

's-Hertogenbosch, 01.07.2008

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, acest produs trebuie deschis NUMAI de un technician autorizat. Dacă în timpul

functionării a apărut o problemă, deconectați aparatul de la rețea și de la aparatele conexe. Feriți produsul de apă și de umezeală.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsab schimbărilor sau modifi cărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specifi cațiile produsului pot fi modifi cate fără o notifi care prealabilă. Toate siglele comerciale și numele de produse sunt mărci comerciale sau mărci comerciale înregistrate ale fi rmelor care le dețin, fi ind recunoscute ca atare.

Atentie:

Acest produs este marcat cu acest simbol. Acesta indică faptul că produsele electrice și electronice uzate nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.
