Tip produs	Repetitor VGA
Marca	Konig
Model	CMP-REPEATVGA3
Categorie	Extensie audio/video
Conectori de intrare	1 x VGA femelă
Conectori de ieșire	1 x VGA femelă
Rezoluția maximă acceptată	1920 x 1080 (Full HD)
Distanța maximă de transmisie	30 de metri (cu cablu de calitate)
Alimentare	Prin port USB (5 V, 500 mA) sau adaptor de rețea opțional
Consum electric	0,5 W
Dimensiuni (L x l x h)	85 x 45 x 20 mm
Greutate	80 g
Material carcasă	Plastic ABS
Culoare	Negru
Temperatură de funcționare	0 °C - 50 °C
Umiditate de funcționare	10% până la 85% (fără condensare)
Funcții principale	Repetarea și amplificarea semnalului VGA, compatibil cu cablurile VGA standard
Întreținere și curățare	Deconectați înainte de curățare; utilizați o cârpă moale și uscată; evitați solvenții
Siguranță	Nu expuneți la umiditate sau la temperaturi extreme; nu deschideți carcasa
Piese de schimb și reparabilitate	Fără piese detașabile; aparat nereparabil de utilizator
Informații generale	Utilizare numai în interior; garanție 2 ani

Întrebări frecvente - CMP-REPEATVGA3 KONIG

Cum se instalează repetitorul VGA Konig CMP-REPEATVGA3?

Conectați cablul VGA de la sursă (calculator, etc.) la intrarea repetitorului, apoi conectați un cablu VGA de la ieșirea repetitorului la monitor. Alimentați repetitorul prin portul USB (cablu inclus) sau un adaptor de rețea opțional. Nu este necesar niciun driver.

Care este rezoluția maximă acceptată?

Repetitorul suportă o rezoluție maximă de 1920 x 1080 (Full HD).

Repetitorul necesită alimentare externă?

Da, repetitorul este activ și trebuie alimentat prin portul micro-USB (5 V). Poate fi conectat la un port USB al calculatorului sau la un încărcător USB standard. Un cablu USB este inclus.

Pot folosi acest repetitor cu un cablu VGA de 50 de metri?

Distanța maximă recomandată este de 30 de metri pentru o calitate optimă a imaginii. Dincolo de aceasta, pot apărea perturbări.

Repetitorul transmite semnalul audio din VGA?

Conectorul VGA nu transmite semnal audio. Dacă aveți nevoie de audio, trebuie să utilizați un cablu audio separat.

Ce fac dacă imaginea este neclară sau instabilă?

Verificați dacă toate cablurile sunt bine conectate și dacă repetitorul este alimentat. Încercați să reduceți distanța sau să utilizați un cablu VGA de calitate mai bună. Evitați sursele de interferențe electromagnetice.

Pot conecta mai multe repetitoare în serie?

Nu este recomandat să legați în lanț mai multe repetitoare, deoarece acest lucru poate degrada semnalul. Dacă aveți nevoie de o distanță foarte mare, utilizați un extender VGA prin cablu Ethernet.

Repetitorul este compatibil cu calculatoarele Mac?

Da, repetitorul funcționează cu orice dispozitiv care are o ieșire VGA standard, inclusiv Mac-urile echipate cu un adaptor VGA.

Cum curăț repetitorul?

Deconectați dispozitivul și ștergeți-l cu o cârpă moale și uscată. Nu utilizați niciodată produse chimice sau abrazive.

Ce fac dacă repetitorul nu funcționează?

Verificați alimentarea USB, testați cu un alt cablu VGA și asigurați-vă că sursa video funcționează. Dacă problema persistă, contactați suportul Konig.

MANUAL DE UTILIZARE CMP-REPEATVGA3 KONIG

Splitter 1X2 Extender UTP pentru VGA cu Audio

Introducere

Acest Splitter 1X2 Extender UTP pentru VGA cu Audio reprezintă dispozitivul ideal pentru afișare locală și vizualizare la distanță. Combină funcția de divizare și funcția de extindere. Acest dispozitiv distribuie semnalul VGA și audio de intrare în două ieșiri identice în mod simultan. Fiecare receptor prin cablu Cat5 x1 funcționează cu Emițătorul ca un modul complet funcțional primind semnalul distribuit de emițător și transmitându-l la fiecare ecran. Chiar și cu cel mai ieftin cablu UTP cu suport transversal inserat, modulul complet funcțional extinde afișarea VGA până la maxim 300 de metri.

Caracteristici

Acest dispozitiv are multe caracteristici care determină o performanță optimă. Printre aceste trăsături se numără:

• Extinderea semnalului video VGA și audio stereo până la maxim 300 m printr-un cablu UTP cu suport transversal inserat.
• Suportă o rezolutie maximă de până la 1920x1200.
• leşire dublă la unitatea locală: 1 x ieşire VGA pentru unitatea locală, plus 2 x ieşire UTP pentru unitatea la distanță.

Specificații

Conector intrare/iesire

Conector intrare VGA(15pin mamă), Audio Stereo

Conector ieşire VGA(15pin mamă), Audio Stereo, 2xRJ45

Frecvență de lucru

Gamă frecvență verticală 60/75/85Hz

Rezoluții (PC)

640X480

800×600

1024X768

1280X720

1280X768

1280X960

1280X1024

1600×900

1600×1200

1920X1080

1920X1200

Specificații mecanice

Dimensiune Splitter 1X2 Extender UTP pentru VGA 102×100×25mm

Greutate Splitter 1X2 Extender UTP pentru VGA 298 g

Specificații de mediu

Temperatură nominală 0°C - +70°C

Umiditate nominală 10% - 85 % RH (fără condens)

Temperatură de depozitare -10°C - +80°C

Umiditate de depozitare 5% - 90 % RH (fără condens)

Cerințe alimentare

Alimentare cu curent pentru Splitter 1X2 Extender 5V@2A, max 5W UTP pentru VGA

Aprobări de reglementare

Unitate convertor FCC,CE,UL

Alimentare cu curent: UL,CE,FCC

Observație: Specificațiile pot fi modificate fără înștiințare.

Continutul pachetului

Înainte de a începe să utilizați această unitate, vă rugăm să verificați pachetul și să vă asigurați că următoarele elemente sunt incluse în el:

• Splitter 1X2 Extender UTP pentru VGA
• Manualul utilizatorului
  • Cablu de alimentare 5V@2A CC

Descrieri panou

Emițător

Conectare și Funcționare

• Conectați sursa VGA la principala intrare VGA utilizând un cablu VGA.
• Conectați ieșirea VGA a Emițătorului la un ecran local și ieșirea Audio a Emițătorului la un sistem audio local.
• Conectați Emițătorul cu fiecare Receptor utilizând un cablu CAT-5e/6
• Conectați ieșirile VGA ale Receptoarelor la ecranele la distanță, iar ieșirea Audio a Receptoarelor la sistemul audio la distanță.
• Introduceti un cablu de alimentare 5V@2A la Splitter-ul 1X2 UTP pentru VGA, iar celelalte cabluri de alimentare 5V@2A la fiecare Receptor.

Atenție: Introduceti/Scoateți cablurile cu grijă.

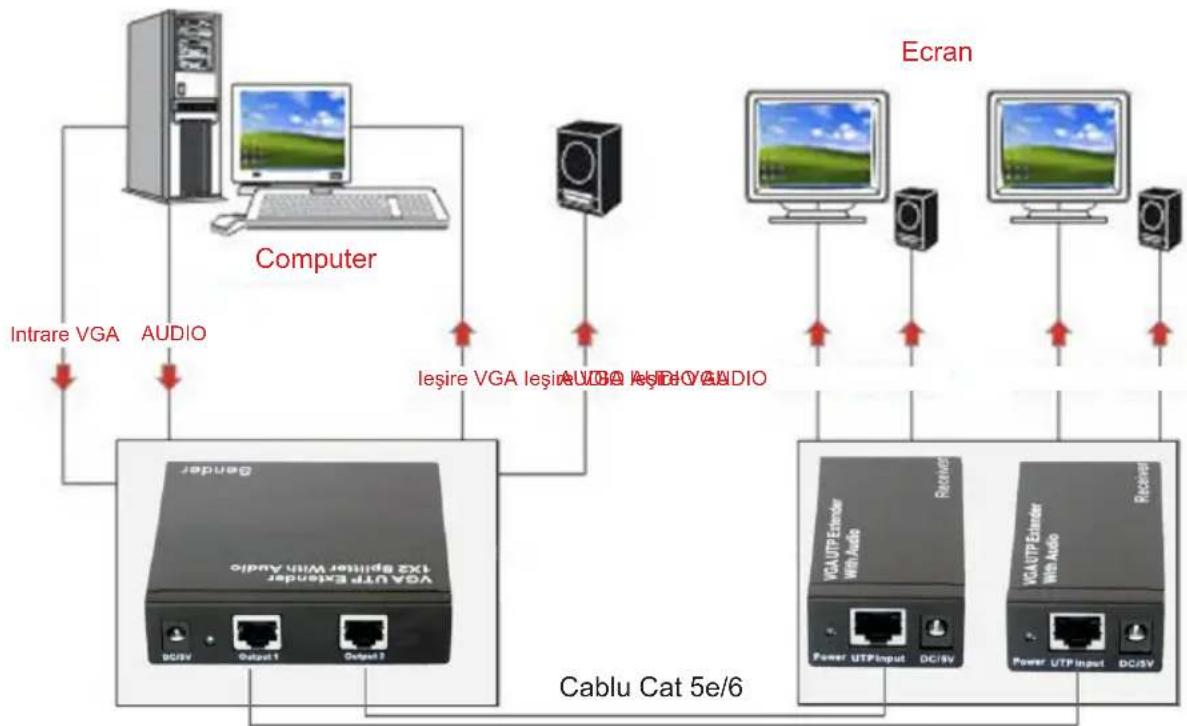

Schemă de conexiuni

Atenție: receptoarele se vând separat (CMP-REPEATVGA5)

Măsuri de siguranță:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul

aparitiei unei probleme. Nu expuneti produsul apei sau umezelii.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Păstrați acest manual și ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.
