CMP-REPEATVGA3 - Audio/video uitbreiding KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	VGA-repeater
Merk	Konig
Model	CMP-REPEATVGA3
Categorie	Audio/video-extensie
Ingangsconnectoren	1 x VGA-vrouwelijk
Uitgangsconnectoren	1 x VGA-vrouwelijk
Maximaal ondersteunde resolutie	1920 x 1080 (Full HD)
Maximale transmissieafstand	30 meter (met kwaliteitskabel)
Voeding	Via USB-poort (5 V, 500 mA) of optionele netadapter
Stroomverbruik	0,5 W
Afmetingen (L x B x H)	85 x 45 x 20 mm
Gewicht	80 g
Behuizingsmateriaal	ABS-kunststof
Kleur	Zwart
Bedrijfstemperatuur	0 °C tot 50 °C
Luchtvochtigheid tijdens gebruik	10% tot 85% (zonder condensatie)
Belangrijkste functies	Herhaling en versterking van het VGA-signaal, compatibel met standaard VGA-kabels
Onderhoud en reiniging	Loskoppelen voor reiniging; gebruik een zachte, droge doek; vermijd oplosmiddelen
Veiligheid	Niet blootstellen aan vocht of extreme temperaturen; open de behuizing niet
Reserveonderdelen en repareerbaarheid	Geen losse onderdelen; apparaat niet door gebruiker te repareren
Algemene informatie	Alleen voor binnengebruik; 2 jaar garantie

Veelgestelde vragen - CMP-REPEATVGA3 KONIG

Hoe installeer ik de VGA-repeater Konig CMP-REPEATVGA3?

Sluit de VGA-kabel van uw bron (computer, enz.) aan op de ingang van de repeater, sluit vervolgens een VGA-kabel aan van de uitgang van de repeater naar uw monitor. Voed de repeater via de USB-poort (meegeleverde kabel) of een optionele netadapter. Er is geen stuurprogramma nodig.

Wat is de maximaal ondersteunde resolutie?

De repeater ondersteunt een maximale resolutie van 1920 x 1080 (Full HD).

Heeft de repeater externe voeding nodig?

Ja, de repeater is actief en moet worden gevoed via de micro-USB-poort (5 V). Het kan worden aangesloten op een USB-poort van een computer of een standaard USB-lader. Er wordt een USB-kabel meegeleverd.

Kan ik deze repeater gebruiken met een VGA-kabel van 50 meter?

De aanbevolen maximale afstand is 30 meter voor een optimale beeldkwaliteit. Daarboven kunnen storingen optreden.

Zendt de repeater het audiosignaal in de VGA uit?

De VGA-connector verzendt geen audiosignaal. Als u audio nodig heeft, moet u een aparte audiokabel gebruiken.

Wat te doen als het beeld wazig of onstabiel is?

Controleer of alle kabels goed zijn aangesloten en of de repeater van stroom wordt voorzien. Probeer de afstand te verkleinen of een VGA-kabel van betere kwaliteit te gebruiken. Vermijd bronnen van elektromagnetische interferentie.

Kan ik meerdere repeaters in serie aansluiten?

Het wordt afgeraden om meerdere repeaters in serie te zetten, omdat dit het signaal kan verslechteren. Als u een zeer lange afstand nodig heeft, gebruik dan een VGA-extender via Ethernet-kabel.

Is de repeater compatibel met Mac-computers?

Ja, de repeater werkt met elk apparaat met een standaard VGA-uitgang, inclusief Macs met een VGA-adapter.

Hoe maak ik de repeater schoon?

Koppel het apparaat los en veeg het af met een zachte, droge doek. Gebruik nooit chemicaliën of schurende middelen.

Wat te doen als de repeater niet werkt?

Controleer de USB-voeding, test met een andere VGA-kabel en zorg ervoor dat de videobron werkt. Als het probleem aanhoudt, neem dan contact op met de Konig-ondersteuning.

GEBRUIKSAANWIJZING CMP-REPEATVGA3 KONIG

GEBRUIKSAANWIJZING (p. 11)

VGA over UTP extender/splitter

VGA UTP-extender 1x2 splitter met audio

Inleiding

Deze VGA UTP-extender 1x 2 splitter met audio is een ideaal apparaat voor het lokaal weergeven en op afstand bekijken. Het combineert split- en uitbreidingsfunctionaliteit. Het verdeelt tegelijkertijd het VGA- en audio-ingangssignaal naar de twee identieke uitgangen. Elke Cat5x 1-ontvanger werkt met de zender samen als een volledig functionele module, door het verdeelde signaal van de zender te ontvangen en naar de individuele schermen door te geven. Alleen door de meest goedkope crosslink UTP-kabel, breidt de volledige functionele module de VGA-weergave tot maximaal 300 meter uit.

Kenmerken

Dit apparaat heeft veel kenmerken die Een superieure prestatie mogelijk maken. Onder deze kenmerken vindt u:

• Uitbreiding van het VGA-video- en stereo audio-signaal over een crosslink UTP-kabel tot maximaal 300 meter
• Ondersteuning van een maximale resolutie tot 1920x1200
• Dubbele uitgang op de lokale eenheid: 1x VGA-uitgang voor de lokale zijde, plus 2x UTP-uitgang voor de externe zijde

Specifications

In/uitgangsconnector

Ingangsconnector VGA (vrouwelijk 15-pins), stereo audio Uitgangsconnector VGA (vrouwelijk 15-pins), stereo audio, 2x RJ45

Werkfrequentie

Verticaal frequentiebereik 60/75/85 Hz

Resoluties (pc)

640×480

800x600

1024x768

1280×720

1280x768

1280×960

1280×1024

1600×900

1600×1200

1920x1080

1920×1200

Afmetingen

Afmetingen van de VGA UTP-extender 1x 2 splitter 102 × 100 × 25 mm

Gewicht van de VGA UTP-extender 1x 2 splitter 298 g

Milieu

Bedrijfstemperatuur 0 °C tot 70 °C

Bedrijfsluchtvochtigheid 10% tot 85% RV (geen condensatie)

Opslagtemperatuur -10 °C tot +80 °C

Opslagvochtigheid 5% tot 90% RV (geen condensatie)

Vermogenseisen

Voeding voor VGA UTP-extender 1x 2 splitter 5 V, 2 A, max. 5 W

Reglementaire goedkeuringen

Convertereenheid FCC, CE, UL

Voeding UL, CE, FCC

Opmerking: specificaties zijn onderhevig aan verandering zonder voorafgaande kennisgeving.

Verpakkingsinhoud

Controleer de verpakking, voordat u dit apparaat gebruikt, of de volgende onderdelen in de doos zijn opgenomen:

• VGA UTP-extender 1x 2 splitter
- Gebruikershandleiding
- 5 V, 2 A DC-voeding

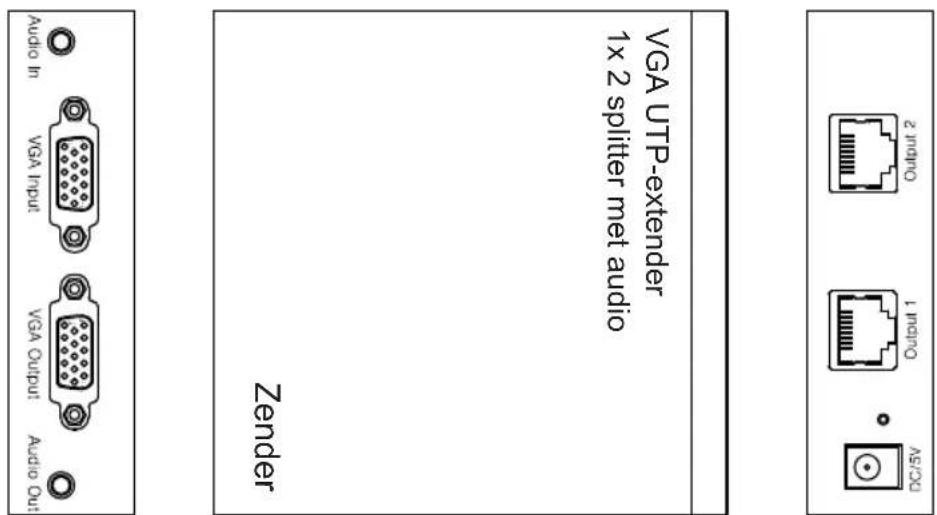

Paneelbeschrijvingen

Zender

Aansluiten en bediening

• Sluit de interne VGA-bron aan op de VGA-hoofdingang met een VGA-kabel
• Verbind de VGA-uitgang van de zender met een lokaal scherm en de audio-uitgang van de zender met een lokale luidspreker
• Verbind de zender en elke ontvanger met behulp van een CAT-5e/6 kabel
• Verbind de VGA-uitgangen van de ontvangers met de op afstand geplaatste schermen en de audio-uitgangen van de ontvangers met de op afstand geplaatste luidsprekers
• Plug een 5 V - 2 A DC-voeding in de VGA UTP 1x 2 splitter en de andere 5 V - 2 A DC-voedingen in iedere ontvanger afzonderlijk.

Let op: Kabel voorzichtig insteken en verwijderen.

Aansluitschema

Let op: de ontvangereenheden worden apart verkocht (CMP-REPEATVGA5)

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en

van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
